Type de produit	Station d'accueil universelle USB 3.0 DV4K avec alimentation
Marque	Targus
Modèle	DOCK177EUZ
Dimensions (approx.)	20 x 10 x 3 cm
Poids (approx.)	500 g
Alimentation	Adaptateur secteur externe : entrée 20,5 V 5,85 A, sortie 19,5 V 90 W max
Connectique vidéo	2 x DisplayPort (DP++ DP1.2), 1 x HDMI 2.0
Résolution maximale	4096 x 2160 (DisplayPort ou HDMI)
Ports USB	4 x USB 3.0 (1 avec BC 1.2 et charge iOS 2,4 A), 1 x USB-C (USB 3.0)
Réseau	Gigabit Ethernet
Audio	Prise casque 3,5 mm
Sécurité	Encoche pour verrou de sécurité (Kensington)
Systèmes d'exploitation supportés	Windows 7/8/8.1/10 (32/64 bits), Mac OS X 10.8+, Android 5.0+ (mode hôte), Chromebooks sélectionnés, Ubuntu 14.04/16.04 LTS x86
Alimentation ordinateur portable	Adaptateur secteur intégré avec connecteurs compatibles Acer, Asus, Compaq, Dell, Fujitsu, Gateway, HP, IBM/Lenovo, Toshiba
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Contacter le support Targus pour toute réparation ; pas de pièces remplaçables par l'utilisateur.

FOIRE AUX QUESTIONS - DOCK177EUZ TARGUS

Comment connecter la station d'accueil à mon ordinateur ?

Branchez d'abord tous vos périphériques à la station d'accueil. Connectez le câble USB 3.0 fourni à un port USB de votre ordinateur. Windows ou Mac installera automatiquement les pilotes DisplayLink. Suivez les instructions à l'écran.

Quels systèmes d'exploitation sont compatibles ?

La station est compatible avec Windows 7/8/8.1/10 (32/64 bits), Mac OS X 10.8 et ultérieur, Android 5.0 (avec mode hôte), certains Chromebooks et Ubuntu 14.04/16.04 LTS (x86). Consultez le site displaylink.com pour la compatibilité exacte.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, la station d'accueil intègre un adaptateur secteur qui permet de charger votre ordinateur portable. Utilisez le connecteur d'alimentation adapté à votre marque d'ordinateur (voir la liste dans la notice). La sortie peut délivrer jusqu'à 90 W.

Quelle est la résolution maximale supportée ?

La station supporte une résolution allant jusqu'à 4096 x 2160 (4K) via les ports DisplayPort ou HDMI. Assurez-vous que votre moniteur et votre câble sont compatibles.

Comment connecter plusieurs écrans ?

Vous pouvez connecter jusqu'à deux écrans via les ports DisplayPort et/ou HDMI. Utilisez le logiciel DisplayLink Manager (Windows) ou les Préférences Système (Mac) pour configurer l'affichage en mode étendu ou dupliqué.

Le port Ethernet est-il pris en charge ?

Oui, la station dispose d'un port Gigabit Ethernet. Installez les pilotes DisplayLink pour activer la connexion réseau. Sur Windows, le pilote Ethernet s'installe automatiquement.

Puis-je utiliser le port USB-C pour connecter un appareil ?

Oui, il y a un port USB-C (USB 3.0) en aval pour connecter des périphériques. Notez qu'il ne fournit pas d'alimentation pour la charge d'un ordinateur portable.

Comment charger un smartphone ou une tablette via la station ?

Utilisez le port USB 3.0 marqué avec l'icône de charge (BC 1.2) pour charger des appareils iOS jusqu'à 2,4 A. Les autres ports USB fournissent une charge standard.

La station fonctionne-t-elle sans installation de pilotes ?

Sous Windows, le pilote DisplayLink s'installe automatiquement via Windows Update. Sous Mac et autres OS, vous devez télécharger le pilote depuis le site targus.com ou displaylink.com.

Que faire si mes écrans ne s'affichent pas correctement ?

Vérifiez que les câbles sont bien branchés et que les pilotes DisplayLink sont à jour. Sous Windows, ouvrez le DisplayLink Manager pour configurer l'affichage. Si le problème persiste, redémarrez l'ordinateur ou testez un autre port USB.

MODE D'EMPLOI DOCK177EUZ TARGUS

• Station d'accueil DV4K USB 3.0 universelle avec alimentation Cable USB 3.0 Adaptateur électrique CA Cable de sortie CC
• Connecteur d'alimentation

Configuration de la station d'accueil

1. Branchez tous les périphériques à la station d'accueil.

1. Connectez la station d'accueil universelle Targus à votre périphérique hôte.

1. Windows lance automatiquement l'installation du pilote DisplayLink.

1. Suivez les instructions qui s'affichent à l'écran jusqu'à ce que l'installation soit terminée.
2. Repérez le connecteur correct (voir le graphique en haut à droite), branchez le câble d'alimentation CC sur l'ordinateur portable. REMARQUE: Si votre connecteur n'est pas fourni, contactez Targus pour commander la version correcte.

Configuration de l'alimentation

1. Reprenez le connecteur correct (testez-le dans l'ordinateur portable si nécessaire). 2. Connectez au cordon d'alimentation. 3. Connectez à la commande en ordinateur portable.

MARQUE DE LORDINATEUR PORTABLE	CONNECTEUR(S) DALIMENTATION	MARQUE DE LORDINATEUR PORTABLE	CONNECTEUR(S) DALIMENTATION
ACER	3A, 3P	GATEWAY	3A, 3P
ASUS	3P	HP	3H2, 3P, 3W
COMPAQ	3P, 3W	IBM/LENOVO	3I2, 3P, 3X9
DELL	3H, 3P, 3W	TOSHIBA	3P
FUJITSU	3P

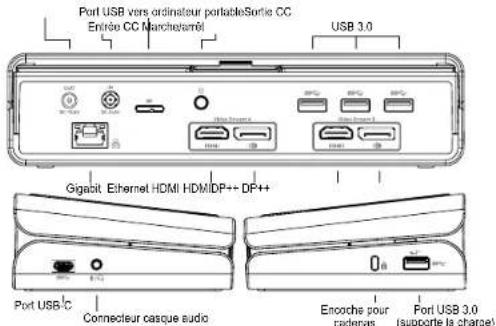

• 2 x port d'affichage (DP++; DP1.2) / port HDMI (HDMI 2.0) Ports aval 4 x USB 3.0 (le port marqué de - prend en charge BC 1.2 et la charge de l'appareil iOS à 2,4 A maxi.)
• 1 x port USB-C (USB 3.0) Gigabit Ethernet
• Ports d'entrée/sortie audio (connecteur casque 3,5 mm)
• Encoche pour verrou de sécurité Cable USB 3.0 - Entrée CC: 20.5V 5.85A Sortie CC: 19.5V, 90W max

Matériel

• Port USB (USB 3.0 recommandé)

Système d'exploitation (parmi les suivants)

• Microsoft Windows® 7, Windows® 8, Windows® 8.1, ou Windows® 10 (32/64 bits) Mac OS X v10.8 ou version ultérieure Android 5.0 ou version ultérieure (avec le mode hôte actif, avec les limitations de prise en charge. Reportez-vous à www.displaylink.com pour plus d'informations)
• Chromebooks (*appareil sélectionné, reportez-vous au site www.displaylink.com pour connaître la compatibilité des appareils)
• Ubuntu 14.04.x LTS et 16.04 LTS sur plateforme x86 (*se reporter à www.displaylink.com pour connaître la compatibilité et les limites)

Configuration windows

Pour garantir les meilleures performances Windows, veillez à mettre à jour le adaptateur d'affiche PC et les pilotes USB 3.0. Ces mises à jour sont souvent disponibles auprès de votre département informatique ou du fabricant du PC si vous avez des droits d'administrateur vous permettant de télécharger et d'installer des pilotes pour leur PC.

Bienvenue dans votre DisplayLink Manager de la station d'accueil universelle de Targus. Le logiciel DisplayLink Manager, s'il n'est pas déjà installé, peut être téléchargé à partir d'un serveur Windows Update ou de www.targus.com.

Il est représenté par l'icône dans la barre des tâches de Windows et vous permet de connecter facilement des moniteurs supplémentaires à Votre ordinateur portable ou de bureau via la station d'accueil Targus. Grâce à la fenêtre de résolution de l'écran du panneau de configuration de Windows, il est possible de configurer les moniteurs connectés de manière à dupliquer tout écran principal ou à étendre le bureau Windows afin de visualiser davantage d'applications en même temps. Les dispositifs graphiques USB DisplayLink peuvent également être configurés pour servir d'affichage principal.

Le DisplayLink Manager permet une configuration complète de tous les affichages USB supplémentaires, notamment :

• Prise en charge d'affichages USB supplémentaires dans Windows 7, 8, 8.1, 10 et versions ultérieures
• Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI
• Orientation d'affichage et modification de l'emplacement
• Agencement des affichages

Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés. Ces derniers peuvent également être sélectionnés dans le panneau de commande de Windows.

Configuration de OS-X

À l'installation du logiciel DisplayLink pour OS-X disponible sur www.targus.com, les utilisateurs de Macbook peuvent se servir des préférences du système pour les affichages afin d'ajuster les moniteurs externes. OS-X permet de configurer tous les affichages USB supplémentaires, notamment :

• Prise en charge d'affichages USB supplémentaires dans OS-X 10.9 ou versions ultérieures
• Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI
• Orientation d'affichage et modification de l'emplacement
• Agencement des affichages

Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés.

Configuration d'android

Installez l'application DisplayLink Desktop pour Android 5.0 et versions ultérieures à partir de Google Play Store. Activez le mode hôte/débogueur USB sur leur appareil Android.

Station d'accueil DV4K USB 3.0 universelle avec alimentation

Docking station avec source d'alimentation pour Targus, universelle USB 3.0 DV4K

Déclaration de conformité

Nous confirmons par les présentes que le produit désigné ci-après Universal USB 3.0 DV4K

Docking Station (avec Adaptateur secteur), Numéro de référence DOCK177, Nom de marque

TARGUS*, est conforme à la Low Voltage Directive 2014/35/EU, ErP Directive 2009/125/EC

and 1275/2008, EMC Directive 2014/30/EU, EU RoHS Directive 2011/65/EU.

Pour l'évaluation relative aux Directives susmentionnées, les standards suivants ont été appliqués :

Low-Voltage Directive: 2014/35/EU

EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

EMC Directive: 2014/30/EU

EN55032:2012+AC:2013, Clas B

EN 61000-3-2:2014

EN61000-3-3:2013

EN55024:2010+A1:2015

Année de début du marquage CE: 2017

Intitulé de la fonction

Nom

03/06/2917/Hong Kong

/Line

Signe pour et au nom de Iarres

Dokovací stanice s napájecím zdrojem pro Tarus, univerzální USB 3.0 DV4K - Kabel USB3.0 - Sioy AC adaptér - DC výstupní kabel Sifov napájecí hrot

1. Připojte všechna periferní zařízení k Dokovací Stanici.
