INSTRUKCJA OBSŁUGI ACP71EU TARGUS

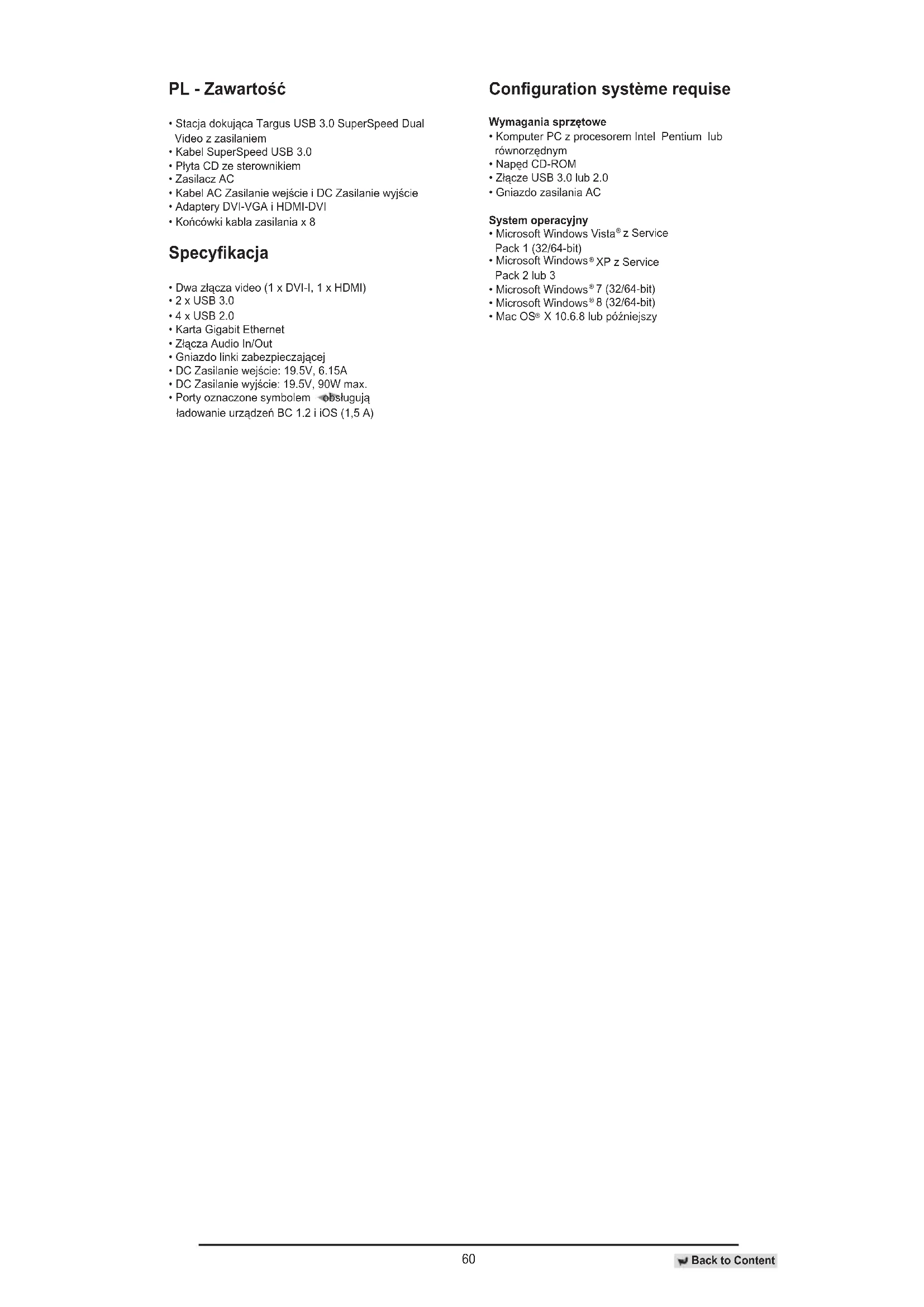

• Stacja dokująca Targus USB 3.0 SuperSpeed Dual Video z zasilaniem

• Kabel SuperSpeed USB 3.0

• Płyta CD ze sterownikiem

• Kabel AC Zasilanie wejście i DC Zasilanie wyjście

• Adaptery DVI-VGA i HDMI-DVI

• Końcówki kabla zasilania x 8 Specy󰄈kacja

• Dwa złącza video (1 x DVI-I, 1 x HDMI)

• Gniazdo linki zabezpieczającej

• DC Zasilanie wejście: 19.5V, 6.15A

• DC Zasilanie wyjście: 19.5V, 90W max.

• Porty oznaczone symbolem obsługują ładowanie urządzeń BC 1.2 i iOS (1,5 A) Con󰄈guration système requise Wymagania sprzętowe

• Komputer PC z procesorem Intel Pentium lub równorzędnym

• Złącze USB 3.0 lub 2.0

• Gniazdo zasilania AC System operacyjny

XP z Service Pack 2 lub 3

X 10.6.8 lub późniejszy Back to Content61 Konguracja Window XP/Vista

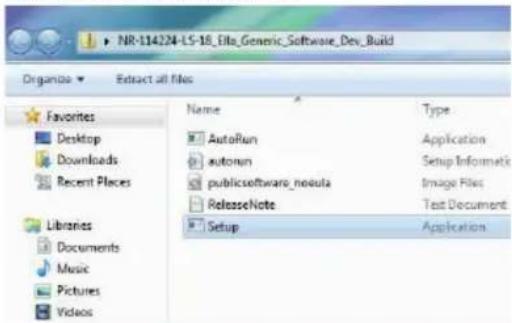

1) Zainstaluj sterownik z płyty CD w zestawie.

2) Kliknij dwukrotnie Setup.exe.

3) Postępuj zgodnie z instrukcjami na ekranie

aż do zakończenia instalacji.

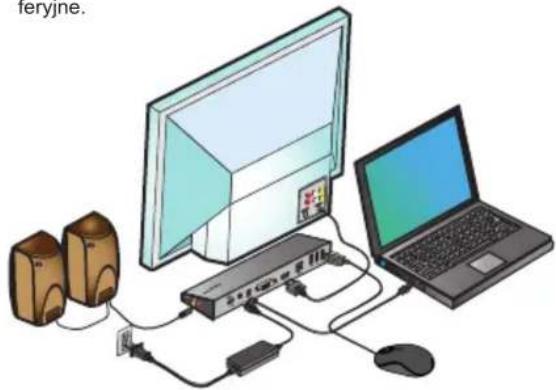

4) Podłącz stację dokującą i urządzenia pery-

feryjne. Konguracja Window 7 / Window 8

1) Podłącz stację dokującą do notebooka.

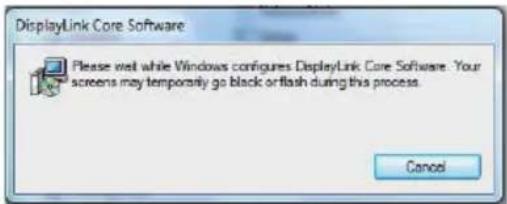

2) System Windows automatycznie rozpocznie

instalowanie sterownika DisplayLink.

3) Postępuj zgodnie z instrukcjami na ekranie

aż do zakończenia instalacji.

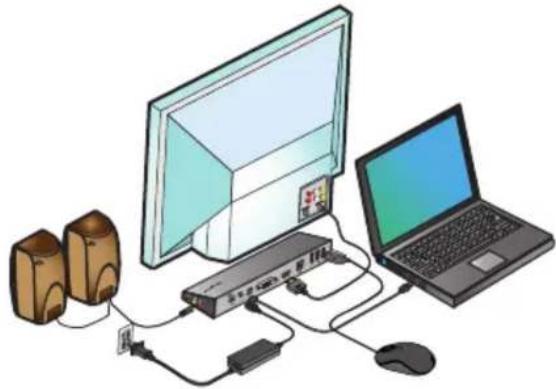

4) Podłącz wszystkie urządzenia peryferyjne.

UWAGA: Jeśli instalacja sterownika nie rozpocznie się automatycznie, odłącz stację dokującą od notebooka, włóż płytę CD sterownika i kliknij plik Setup.exe. DC 5V

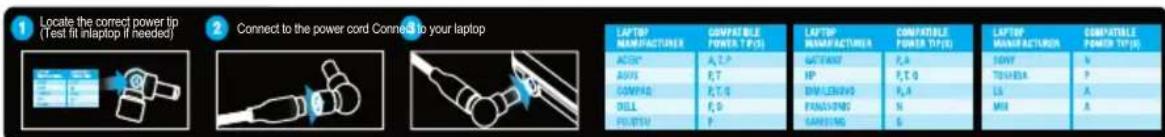

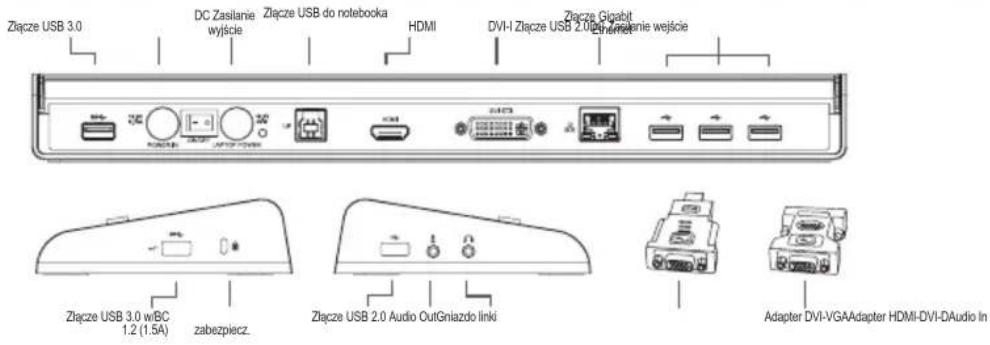

DVI HDMI Adapter DVI-VGAAdapter HDMI-DVI-DAudio InZłącze USB 3.0Złącze USB do notebookaDVI-I Złącze USB 2.0DC Zasilanie wejścieDC Zasilanie wyjście HDMI Złącze Gigabit EthernetZłącze USB 2.0 Audio OutGniazdo linki zabezpiecz.Złącze USB 3.0 w/BC 1.2 (1.5A) Kon󰄈guracja zasilania Elementy stacji dokującej Locate the correct power tip (Test 󰘰t inlaptop if needed)Connect to the power cord Connect to your laptop Back to Content62 DC 5V

DVI HDMI Menu menedżera DisplayLink™

Opcja menu Menedżer DisplayLink Aktualizacje Urządzenia DisplayLink Konguracja audio Konguracja wideo Rozdzielczość ekranu Obrót ekranu Rozciągnij Ustaw jako monitor główny Wyłączony wyświetlacz notebooka Lustro Wył Optymalizuj dla wideo Fit to TV Rozdzielczość ekranu Sprawdza w Internecie, czy są do pobrania nowe sterowniki Wyświetla listę wszystkich przyłączonych urządzeń DisplayLink Otwiera okno Audio Conguration (Konguracja audio) Otwiera okno Screen Resolution (Rozdzielczość ekranu) Wyświetla listę wszystkich dostępnych rozdzielczości ekranu. Tryby domyślne [ ] nie są dostępne w trybie lustrzanym Obraca ekran w kierunku wskazówek zegara lub w kierunku przeciwnym Rozciąga pulpit Windows na tym wyświetlaczu Ustawia ten ekran jako główny wyświetlacz Wyłącza wyświetlacz notebooka i używa wyświetlacza DisplayLink jako głównego ekranu (działa tylko na komputerach PC i tylko wtedy, gdy podłączony jest jeden ekran DisplayLink) Wyświetla tę samą zawartość na obu ekranach (rozdzielczości ekranów muszą byś jednakowe) Wyłącza ten wyświetlacz DisplayLink Wybierz, by poprawić jakość odtwarzania wideo na podłączonych wyświetlaczach DisplayLink (dotyczy tylko wideo, tekst może być mniej wyraźny) Dostosowuje rozmiar pulpitu Windows do ekranu podłączonego odbiornika TV (działa, gdy podłączono jeden wyświetlacz DisplayLink i ustawiono w trybie Extend Mode (Tryb rozciągania) Aby ustawić wyświetlacz w trybie Extend (Rozciągania)

1. Kliknij ikonę DisplayLink

2. Wybierz Extend (Rozciągnij) w menu

menedżera. Urządzenie jest teraz rozszerzone w kierunku, w którym było ostatnio, gdy wyświetlacz był w tym trybie. Dla pełniejszej kontroli, skorzystaj z podmenu Extend To (Rozciągnij do) i wybierz jedną z opcji. To powoduje przełączenie urządzenia do trybu Extend i ustawienie go po lewej/prawej/ponad/pod głównym monitorem Aby ustawić wyświetlacz w trybie lustrzanym Tryb lustrzany

1. Kliknij ikonę DisplayLink

2. Wybierz Mirror (Lustro) w menu menedżera.

Rozdzielczość, głębokość koloru i częstość odświeżania na monitorze podłączonym do stacji dokującej będą identyczne jak na ekranie głównym. Konguracja Fit to TV (Dostosuj do TV)

1. Aby skongurować opcję Fit to TV (Dostosuj

do TV), wybierz ją w menedżerze DisplayLink. Wyświetli się pokazane poniżej okno interfejsu.

2. Na ekranie DisplayLink widoczna będzie także

czerwona ramka. Czerwona ramka pokazuje rozmiar nowego pulpitu Windows. Przyciskami „+” i „-” zmieniaj rozmiar ramki tak, aby dopasować ją do ekranu odbiornika TV.

3. Gdy czerwona ramka znajdzie się na

krawędziach ekranu TV, kliknij „Apply” (Zastosuj), aby zmienić rozmiar pulpitu Windows. Back to Content63 RO - Cuprins
