Producttype	USB 3.0 dockingstation met dubbel scherm en opladen
Merk	Targus
Model	ACP71EU
Ingangsvoeding	19.5 V, 6.15 A
Uitgangsvoeding	19.5 V, 90 W max
Video-poorten	1x DVI-I, 1x HDMI (dubbel scherm)
USB 3.0-poorten	2 poorten
USB 2.0-poorten	4 poorten
Audio-poorten	Audio-in en -uit
Ethernet	Gigabit Ethernet
Beveiliging	Beveiligingsslot
Opladen van apparaten	Gemarkeerde poorten compatibel met BC 1.2 en iOS-opladen tot 1.5 A
Ondersteunde besturingssystemen	Windows Vista SP1, XP SP2/3, 7, 8 (32/64 bits) ; Mac OS X 10.6.8+
Minimale systeemvereisten	Intel Pentium-processor of gelijkwaardig, USB 3.0- of 2.0-poort, cd-romspeler
Inhoud van de doos	Dockingstation, USB 3.0-kabel, stuurprogramma-cd, netsnoer, AC/DC-kabels, DVI-VGA- en HDMI-DVI-adapter, 8 voedingsadapters
Software	DisplayLink-stuurprogramma (op cd, ook online beschikbaar)
Onderhoud en reiniging	Voor reiniging loskoppelen; gebruik een zachte, droge doek; vermijd schurende producten of vloeistoffen

Veelgestelde vragen - ACP71EU TARGUS

Hoe installeer ik de Targus ACP71EU dockingstation?

Installeer eerst het DisplayLink-stuurprogramma vanaf de meegeleverde cd door Setup.exe uit te voeren. Volg de instructies en sluit vervolgens het station aan op uw computer via de USB 3.0-kabel. Sluit ten slotte de voeding en randapparatuur aan.

Is de dockingstation compatibel met macOS?

Ja, deze is compatibel met Mac OS X 10.6.8 of hoger. Zorg dat u het juiste DisplayLink-stuurprogramma installeert.

Hoe gebruik ik twee schermen met de dockingstation?

Sluit uw schermen aan op de DVI-I- en HDMI-poorten. Gebruik de DisplayLink-beheerder om de weergave in te stellen op Uitbreiden of Spiegelen naar wens.

Kan ik mijn laptop opladen via de dockingstation?

Ja, het station levert een DC-uitgang tot 90 W. Gebruik de voedingsadapter die compatibel is met uw laptop uit de 8 meegeleverde.

Wat te doen als de installatie van het stuurprogramma niet automatisch start?

Koppel het station los, plaats de cd en start handmatig Setup.exe. Als het probleem aanhoudt, download dan de nieuwste versie van het stuurprogramma van de Targus-website.

Hoe laad ik een iPhone of iPad op via het station?

Gebruik een USB-poort gemarkeerd met een oplaadlogo (BC 1.2). Deze levert tot 1.5 A voor snel opladen van iOS-apparaten.

Kan het station worden gebruikt met Windows 10?

Hoewel niet officieel vermeld, is het DisplayLink-stuurprogramma over het algemeen compatibel met Windows 10. Download de nieuwste stuurprogramma op de Targus-website.

Hoe pas ik de weergave aan een televisie aan?

Selecteer in het DisplayLink-menu Aanpassen aan tv. Gebruik de + en - toetsen om het bureaublad te vergroten/verkleinen tot de rode rand overeenkomt met het scherm, klik vervolgens op Toepassen.

Wat te doen als het station niet wordt herkend?

Controleer of het DisplayLink-stuurprogramma is geïnstalleerd en of de USB 3.0-kabel correct is aangesloten. Probeer een andere USB-poort. Start de computer opnieuw op.

Waar vind ik de nieuwste stuurprogramma's?

Ga naar de Targus-supportwebsite: http://www.targus.com/nl/support.asp en zoek naar model ACP71EU.

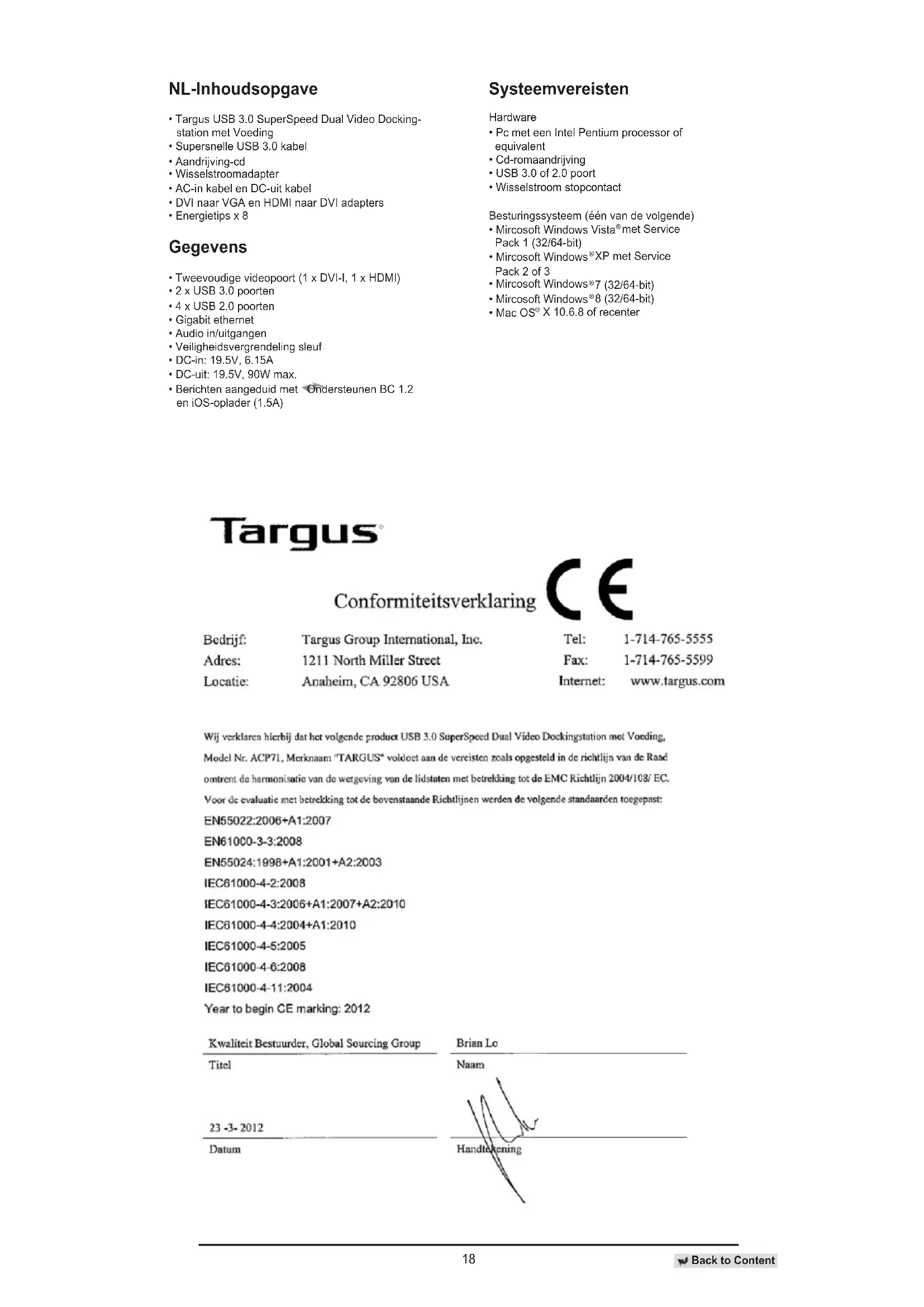

GEBRUIKSAANWIJZING ACP71EU TARGUS

• Targus USB 3.0 SuperSpeed Dual Video Docking-station met Voeding
• Supersnelle USB 3.0 kabel
• Aandrijving-cd
• Wisselstroomadapter
• AC-in kabel en DC-uit kabel
• DVI naar VGA en HDMI naar DVI adapters
- Energietips x 8

Gegevens

• Tweevoudige videopoort (1 x DVI-I, 1 x HDMI)
  • 2 x USB 3.0 poorten
  • 4 x USB 2.0 poorten
  • Gigabit ethernet
  • Audio in/uitgangen
  • Veiligheidsvergrendeling sleuf
  • DC-in: 19.5V, 6.15A
  • DC-uit: 19.5V, 90W max.
• Berichten aangeduid met Ondersteunen BC 1.2 en iOS-oplader (1.5A)

Systeemvereisten

Hardware

• Pc met een Intel Pentium processor of equivalent
  • Cd-romaandrijving
  • USB 3.0 of 2.0 poort
  • Wisselstroom stopcontact

Besturingssysteem (één van de volgende)

• Mircosoft Windows Vista® met Service Pack 1 (32/64-bit)
• Mircosoft Windows® XP met Service Pack 2 of 3
  • Mircosoft Windows®7 (32/64-bit)
  • Mircosoft Windows® 8 (32/64-bit)
  • Mac OS® X 10.6.8 of recenter

Targus®

Conformiteitsverklaring

Bedrijf: Targus Group International, Inc.

Adres: 1211 North Miller Street

Locatie: Anaheim, CA 92806 USA

Tel: [phone]

Fax: [phone]

Internet: www.targus.com

Wij verklaren hierbij dat het volgende product USB 3.0 SuperSpeed Dual Video Dockingstation met Voeding,

Model Nr. ACP71, Merknaam "TARGUS" voldoet aan de vereisten zoals opgesteld in de richtlijn van de Raad omtrent de harmonisatie van de wetgeving van de lidstaten met betrekking tot de EMC Richtlijn 2004/108/ EC.

Voor de evaluatie met betrekking tot de bovenstaande Richtlijnen werden de volgende standaarden toegepast:

EN55022:2006+A1:2007

EN61000-3-3:2008

EN55024:1998+A1:2001+A2:2003

IEC61000-4-2:2008

IEC61000-4-3:2006+A1:2007+A2:2010

IEC61000-4-4:2004+A1:2010

IEC61000-4-5:2005

IEC61000-4-6:2008

IEC61000-4-11:2004

Kwaliteit Bestuurder, Global Sourcing Group

Titel

23-3-2012

Datum

Brian Lo

Naam

Windows® XP / Vista® opstelling

NOTA: NON COLLEGARE LA DOCK STATION SENZA AVER PRIMA CONFIGURATO IL DRIVER DISPLAYLINK.

1) Installeer de meegeleverde aandrijving-cd.

2) Dubbelklik op Setup.exe.

3) Volg de instructies die op het scherm verschijnen tot de installatie is voltooid.

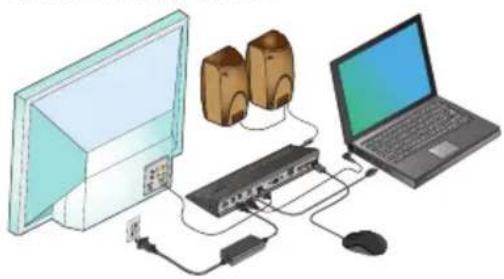

4) Sluit het docking station en de randapparatuur aan.

1) Sluit het docking station op uw laptop aan.

2) Windows begint de aandrijvng van de DisplayLink automatisch te installeren.

OPMERKING: wanneer de installatie van de aandrijving niet automatisch begint, ontkoppelt u het docking station van uw laptop, zet u de aandrijving-cd in en klikt u op het bestand Setup.exe.

3) Volg de instructies die op het scherm verschijnen tot de installatie is voltooid.

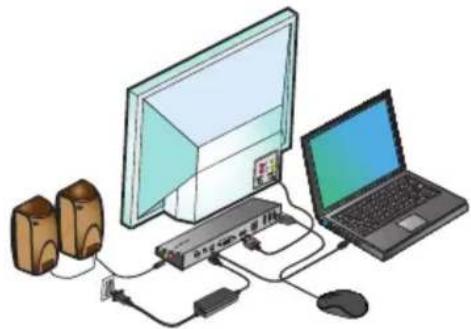

4) Sluit alle randapparatuur aan.

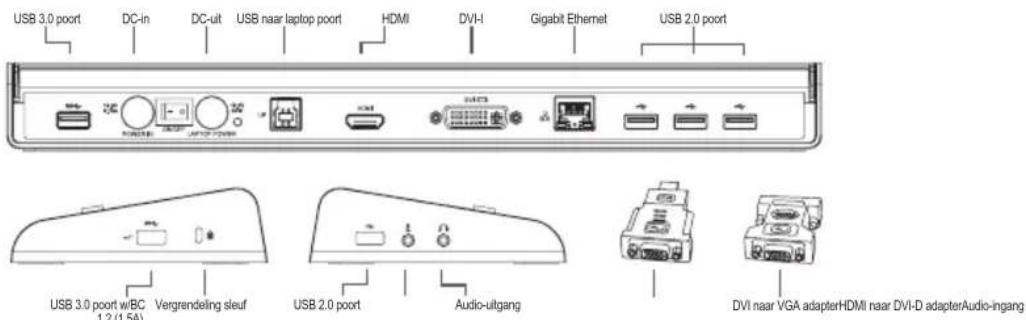

Diagram van het docking station.

Beheermenu van DisplayLink™

Menu-optie
Beheerder van DisplayLink	Opent het venster van de schermresolutie
Controleer of er updates zijn	Controleer online of er nieuwe aandrijvingen beschikbaar zijn voor het downloaden
DisplayLink apparatuur	Toont een lijst van alle aangesloten DisplayLink apparaten
Video-opstelling	Opent het venster van de geluidconfiguratie
Video-opstelling	Opent het venster van de schermresolutie
Schermresolutie	Toont een lijst van alle beschikbare schermresoluties. Afgeleide modi [ ] zijn niet beschikbaar in de spiegelmodus
Schermrotatie	Draait het scherm met de klok mee of tegen de klok .
Uitbreiden	Breidt het bureaublad van Windows uit op deze display
Instellen als hoofdmonitor	Stelt dit scherm in als hoofddisplay
Monitor van note-book uit	Schakelt de display van de laptop uit en gebruikt de display van DisplayLink als hoofdscherm (werkt alleen op pc's en wanneer slechts één DisplayLink-scherm is aangesloten)
Spiegelen	Toont op beide schermen dezelfde inhoud (de schermresoluties dienen gelijk te zijn)
Uit	Schakelt deze DisplayLink-display uit
Optimaliseren voor video	Selecteerd it voor een betere videoweergave op displays die via Display-Link zijn aangesloten (alleen van toepassing op video, tekst kan minder duidelijk zijn)
Aanpassen naar tv	Past de grootte van het Windows-bureaublad aan de aangesloten tv aan (werkt alleen wanneer één DisplayLink-display is aangesloten en ingesteld in de modus Uitbreiden)

Om de display in te stellen in de modus Uitbreiden

1. Klik op het icoon van DisplayLink

1. Selecteer Uitbreiden [Extend] in het Beheermenu

Het apparaat wordt nu uitgebreid in dezelfde richting als toen het vorige keer in deze modus was geschakeld. Voor verdere bediening gebruikt u het submenu Uitbreiden naar en selecteert u één van de opties. Dit schakelt het apparaat in de modus Uitbreiden en plaatst het links/rechts/boven/onder de hoofdmonitor.

Om de display in te stellen op de modus Spiegelen

1. Selecteer Spiegelen in het Beheermenu.

De resolutie, kleurdiepte en hernieuwsnelheid van het primaire venster wordt gerepliceerd op de monitor die op het docking station is aangesloten.

Aanpassen aan tv configureren

1. Om Aanpassen aan tv te configureren, kiest u de optie uit de beheerder van DisplayLInk. De volgende interface verschijnt op het scherm.

1. U ziet ook een rode boord op het scherm van DisplayLink.

De rode boord geeft de grootte van het nieuwe bureaublad van Windows aan. Gebruik de toetsen “+” en “-” om het rode kader te wijzigen tot het op het tv-scherm past.

1. Wanneer de rode boord zich tegen de randen van het tv-scherm bevindt, klikt u op "Toepassen" om het bureaublad van Windows aan te passen.
