GEBRUIKSAANWIJZING ACA11EUZ TARGUS

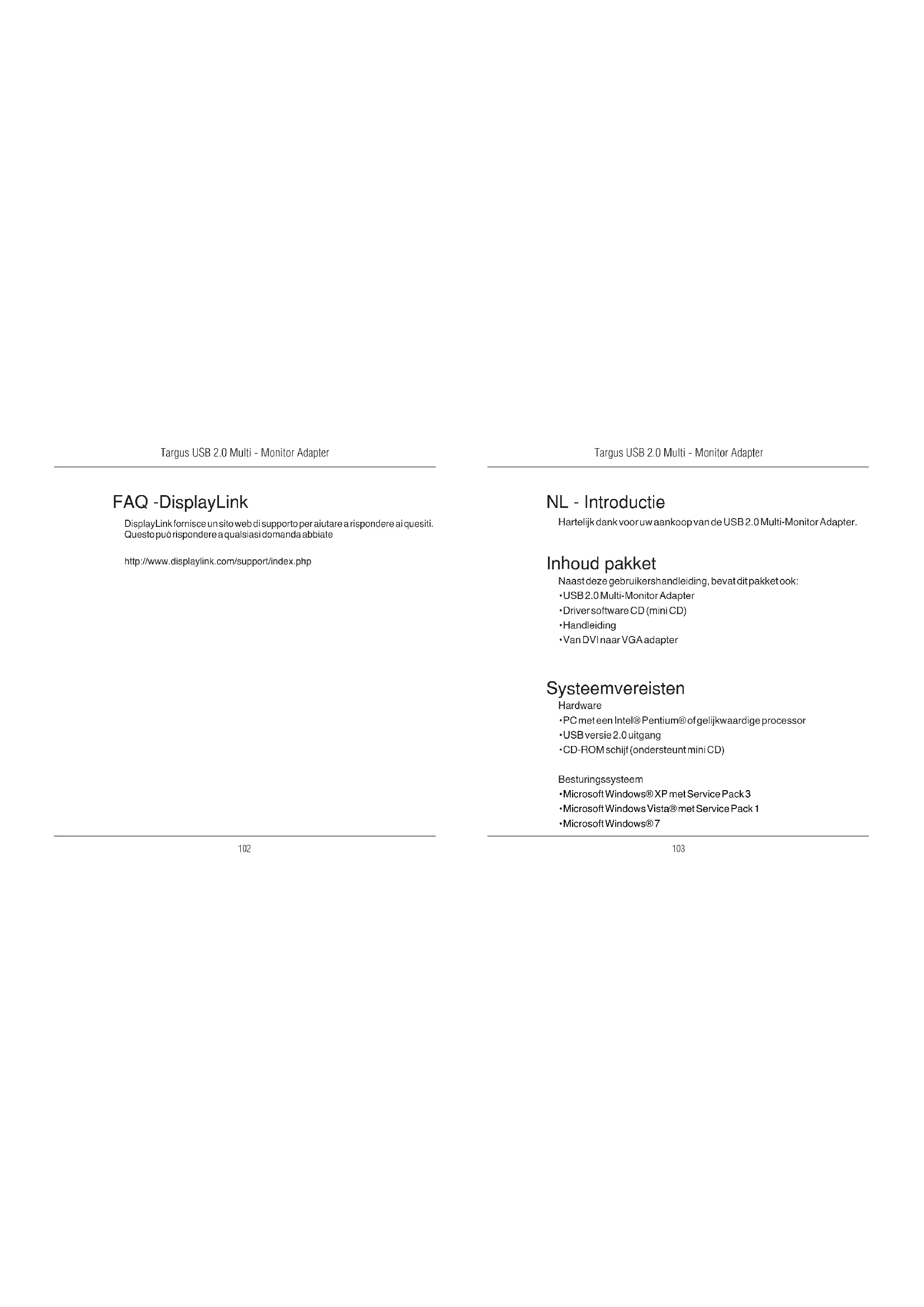

Hartelijk dank voor uw aankoop van de USB 2.0 Multi-Monitor Adapter.

Inhoud pakket

Naast deze gebruikershandleiding, bevat dit pakket ook:

• USB 2.0 Multi-Monitor Adapter
- Driver software CD (mini CD)
- Handleiding
• Van DVI naar VGA adapter

Systeemvereisten

Hardware

• PC met een Intel® Pentium® of gelijkwaardige processor
• USB versie 2.0 uitgang
• CD-ROM schijf (ondersteunt mini CD)

Besturingssysteem

• Microsoft Windows® XP met Service Pack 3
- Microsoft Windows Vista® met Service Pack 1
• Microsoft Windows® 7

Targus USB 2.0 Multi - Monitor Adapter

Het apparaat en de drivers installeren

Voordat u de monitoradapter gaat gebruiken, moet u eerst de driver op uw computer installeren. Sluit vervolgens de monitoradapter aan op uw computer en Windows 'plug-and-play' ("insteken en spelen") zal de hardware drivers voor elke uitgang installeren.

WAARSCHUWING: U MOET DE ADAPTERSOFTWARE INSTALLEREN VOORDAT U DE ADAPTER OP UW COMPUTER AANSLUIT, ANDERS ZAL DEZE NIET CORRECT FUNCTIONEREN.

De Ondersteuningsadapter voor de Monitor installeren

Na installatie van de adapterdriver zal uw besturingssysteem de adapter herkennen zodra deze wordt aangesloten.

1 Zet uw computer aan
2 Plaats de cd met de driversoftware in de CD-ROM schijf van uw computer.
Klik, indien de setup niet automatisch opstart, op Start, Uitvoeren en voer in: "D:\Setup.exe" (waar D: is het pad van uw CD-ROM schijf) en klik daarna op OK.

3 Volg de instructies op het scherm om de installatie te voltooien.

4 Klik op voltooien en start uw computer opnieuw op als dat gevraagd wordt.

Targus USB 2.0 Multi - Monitor Adapter

De Monitoradapter op uw computer aansluiten

Nadatu de software voor de Monitoradapter heeft geinstalleerd, bent u klaar om de adapter op uw computer aan te sluiten. Sluit het ene einde van de USB kabel aan op de adapter en het andere einde op een beschikbare USB 2.0 uitgang van uw computer.

SLUIT NOOIT APPARATEN AAN OP DE ADAPTER TOTDAT DE INSTALLATIE VOLTOOID IS

- Een groen lampje zal aangaan op het moment dat de adapter in werking is

Ondersteuningsadapter voor de Monitor

Om mogelijke schade bij het aansluiten van een nieuw apparaat te voorkomen, moet u erop letten dat u de verloopkabel niet met (te)veel kracht in de uitgang op de adapter probeert te steken. Indien de verloopkabel niet makkelijk aanklikt, probeert u dan de verloop om te draaien en probeer het opnieuw te bevestigen.

Targus USB 2.0 Multi - Monitor Adapter

Aansluiten op een monitor of LCD scherm

Elke monitor of LCD scherm dat aangesloten is op de videouitgang van de adapter zal beperkt worden tot een maximale resolutie van 2048 x 1152 met 32 bits kleuren.

OPMERKING: DE MAXIMALE RESOLUTIE VAN 2048 X 1152 WORDT ALLEEN ONDERSTEUND INDIEN DE MONITOR OF HET LCD SCHERM AL OP DE ADAPTER IS AANGESLOTEN VOORDAT U DE ADAPTER OP DE LAPTOP AANSLUIT. INDIEN DE MONITOR OF HET LCD SCHERM PAS OP DE ADAPTER WORDT AANGESLOTEN NADAT DE ADAPTER IS AANGESLOTEN OP DE LAPTOP, ZAL DE RESOLUTIE WORDEN INGESTELD OP 1024 X 768.

Targus USB 2.0 Multi - Monitor Adapter

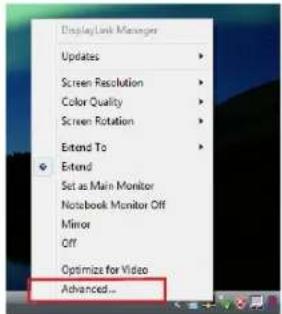

Het beeldscherm instellen met behulp van videomenuopties voor de adapter.

U kunt de videomenuopties openen door met rechtermuisknop te klikken op het adapterpictogram in de systeembalk of via Windows' "Eigenschappen voor beeldscherm"

Uitbreiden: u gebruikt uw laptopscherm als uw hoofdscherm en uw monitor of LCD scherm als extra scherm.

Selecteer, om het beeldscherm in deze modus te zetten, 'Extend' (Uitbreiden) in het toepassingenmenu van het Adapterpictogram. Het apparaat zal nu worden uitgebreid in de richting waarin het de laatste keer was toen het in deze modus was. Navigeer naar het submenu 'Extend to' (Uitbreiden naar) voor meer controle en als u een van de opties selecteert zal het apparaat niet alleen in de uitbreidmodus worden gezet, maar zal het ook Links/Rechts/Boven/Onder het hoofdscherm worden geplaatst.

A B

Uitbreidmodus

Targus USB 2.0 Multi - Monitor Adapter

Spiegel: u gebruikt uw laptopscherm als uw hoofdscherm en uw monitor of LCD scherm kopieert uw laptopscherm.

Selecteer, om het beeldscherm in deze modus te zetten, eenvoudigweg 'spiegel' in het toepassingenmenu van het adapterpictogram. De resolutie, kleurendiepte en verversingsfrequentie van het hoofdscherm worden gekopieerd op de monitor die aangesloten is op de graphics van de adapter.

OPMERKING: INDIEN DE OP DE ADAPTER AANGESLOTEN MONITOR EEN LAGERE RESOLUTIE ONDERSTEUNT, DAN ZAL HET HOOFDBEELD OP HET EXTERNE SCHERM PASSEN. WANNEER DE OP DE ADAPTER AANGESLOTEN MONITOR VAN EEN GROTERE GROOTTE IS DAN HET HOOFDSCHERM, ZAL HET BEELD TWEE HORIZONTALE BANDEN KRULGEN OM DE BREEDTE/HOOGTE VERHOODING CORRECT TE HOUDED.

A A

Spiegel

Targus USB 2.0 Multi - Monitor Adapter

Hoofdscherm (laptopmonitor uit): u gebruikt uw monitor of LCD scherm als uw hoofdscherm en uw laptopscherm is uitgeschakeld. Selecteer, om het beeldscherm in deze modus te zetten, eenvoudigweg 'laptopmonitor uit' in het toepassingenmenu van het adapterpictogram.

Uit: u gebruikt uw laptopscherm als uw hoofdscherm en uw monitor of LCD scherm is uitgeschakeld

Het beeldscherm instellen met behulp van Windows' "Eigenschappen voor Beeldscherm" (voor Windows XP en Vista)

De videoinstellingen van de adapter kunnen ook geregeld worden in het dialoogvenster van Windows 'Eigenschappen voor Beeldscherm'. Klik, om dit in Windows Vista te doen, met rechtermuisknop op het bureaublad, klik op "Aan persoonlijke voorkeur aanpassen" en selecteer dan de link "Beeldscherminstellingen". Het betreffende onderdeel is beschikbaar in Windows XP door met rechtermuisknop op het bureaublad te klikken, "Eigenschappen" te selecteren en vervolgens te navigeren naar het tabblad 'Instellingen'.

Uitbreidmodus: vink, om het beeldscherm in deze modus te zetten, het vakje 'Het Windows-bureaublad uitbreiden naar deze monitor' aan (1 in Figuur 1). Stel de schermresolutie en de kleurkwaliteit in met behulp van de keuzelijksten (2 en 3) en bepaal vervolgens door te slepen ook zijn positie ten opzichte van de andere monitoren op het uitgebreide bureaublad (4).

Spiegelmodus: vink, om het beeldscherm in spiegelmodus te zetten, eenvoudigweg de optie 'Het bureaublad uitbreiden naar deze monitor' uit (1 in Figuur 1 op de vorige pagina).

Het hoofdscherm instellen: volg de onderstaande instructies om de aan de Adapter bevestigde monitor als het hoofdscherm in te stellen:

1. Selecteer, in het venster Eigenschappen voor Beeldscherm, met behulp van de keuzelijst de monitor die aan de Adapter is bevestigd.

1. Vink, nadat u de juiste monitor heeft geselecteerd, het vakje naast "Het bureaublad uitbreiden naar deze monitor" aan (voor Vista) of "Het Windows bureaublad uitbreiden naar deze monitor" (voor XP).

1. Vink vervolgens het vakje aan naast "Dit is mijn hoofdmonitor" (voor Vista) "Dit apparaat als de hoofdmonitor gebruiken" (voor XP).

1. Selecteer de laptopmonitor met behulp van de keuzelijst en vink het vakje "het bureaublad uitbreiden naar deze monitor" (voor Vista) of "Mijn Windows-bureaublad uitbreiden naar deze monitor" (voor XP) uit en klik op "Toepassen".

De monitor die aangesloten is op de Adapter blijft het hoofdscherm als de pc de slaapmodus ingaat of opnieuw opgestart wordt. Als de adapter losgekoppeld wordt, wordt het laptopscherm weer het hoofdscherm.

Zodra er een nieuwe verbinding is gemaakt, zal de monitor die aangesloten is op de Adapter teruggaan naar de hoofdschermmodus.

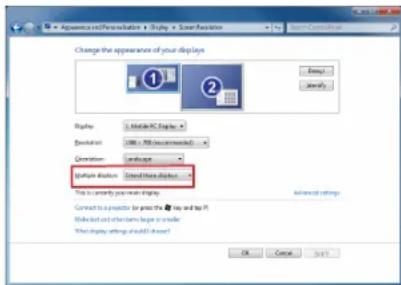

Het beeldscherm configureren met behulp van Windows' 'Eigenschappen voor Beeldscherm'

(voor Windows 7)

De videoinstellingen van de adapter kunnen ook geregeld worden in het dialoogvenster van Windows 'Eigenschappen voor Beeldscherm'. Klik, om dit in Windows 7 te doen, met rechtermuisknop op het bureaublad, klik op "Aan persoonlijke voorkeur aanpassen" en selecteer dan de link 'Beeldschermweergave' en daarna de link 'Verander de beeldscherminstelling'. Of klik met rechtermuisknop op het pictogram "Targus USB Video adapter" in het berichtengebied en kies "toepassen".

De verschillende beeldscherminstellingen kunnen geregeld worden door uit de gegeven opties te kiezen in de keuzelijst van "meerdere beeldschermen". Kies de gewenste instelling en klik op "toepassen". Het scherm zal zich verversen; bevestig daarna ok door "behoud veranderingen" te selecteren.

Automatische updates is een onderhoudsonderdeel voor het product van DisplayLink. Het automatische update-mechanisme zorgt ervoor dat de graphics van de Adapter de meest recente drivers en software hebben, waardoor de gebruiker verhoogde prestaties en stabiliteit ervaart.

De adapter loskoppelen

Indien de adapter geen stroom meer krijgt of als de USB kabel uit de computer is verwijderd, zal het scherm leeg worden. Alle vensters en pictogrammen zullen naar het hoofdscherm schuiven.

Op het moment dat de adapter opnieuw wordt aangesloten of weer stroom krijgt, zal het scherm weer teruggaan naar dezelfde modus als waarin het was vóór het verbreken van de verbinding. Vensters en pictogrammen die toen op het scherm waren zullen echter niet teruggeplaatst worden.

Ondersteunde resolutie

Resolutie Verversingsfre-quenties zijn beschikbaar op 32 bits kleuren
640 x 480 60 67	72 75 85
720 x 480 50 60
768 x 576 50 60
800 x 600 56 60	72 75 85
832 x 624 75
800 x 480 60
848 x 480 60
1024 x 600 60
1024 x 768 60 70	72 85
1152 x 864 75
1152 x 870 75
1280 x 720 50 60

Resolutie Verversingstfrequenties zijn beschikbaar op 32bitskleuren
1280 x 800 60 75	85
1280 x 980 60
1280 x 1024 60 75
1360 x 768 60
1366 x 768 60 75	85
1400 x 1050 60
1440 x 900 60
1600 x 1200 60
1680 x 1050 60
1920 x 1080 50 60
1920 x 1200 60
2048 x 1152 60

Het werkelijke ondersteunde resolutiegebied hangt af van de onderateuning van de aangesloten monitor

Probleemoplosser

Apparaat werkt niet

• Zorg ervoor dat het apparaat volledig in de juiste uitgang op de adapter is gestoken.
• Steek het apparaat in een andere uitgang op de adapter. Test, als het dan nog steeds niet werkt, het apparaat door het rechtstreeks op uw computer aante sluiten.
• Controleer of u de setup of het installatieprogramma voor het apparaat heeft uitgevoerd.
• Zorg ervoor dat het apparaat verschijnt in het venster van Apparaatbeheer. Raadpleeg de sectie "Controleren of apparaten zijn geinstalleerd" voor meer informatie.

Controleren of apparaten geinstalleerd zijn

U kunt de apparaten die op de adapter geinstalleerd zijn bekijken in het venster Apparaatbeheer in "Systeemeigenschappen". Rechtermuisklik op "Mijn Computer", "Eigenschappen", klik vervolgens op het tabblad "Hardware", en daarna op de knop "Apparaatbeheer". Toon, in het venster Apparaatbeheer, de volgende opties:

• Beelschermadapters:
- Displaylink Grafische Adapter (Uitsluitend XP)
- Displaylink Spiegeladapter (Uitsluitend XP)

•Netwerkadapters:
- USB Hoge snelheidskabel voor de Ethernet Adapter

•Monitor

- Targus USB Video Adapter

Targus USB 2.0 Multi - Monitor Adapter

FAQ - DisplayLink

DisplayLink biedt deze ondersteuningswebsite aan om vragen te beantwoorden. Hier vindt u mogelijk antwoorden opelke vraag die u heeft.

http://www.displaylink.com/support/index.php

Targus USB 2.0 Multi - Monitor Adapter
