BEDIENUNGSANLEITUNG ACA11EUZ TARGUS

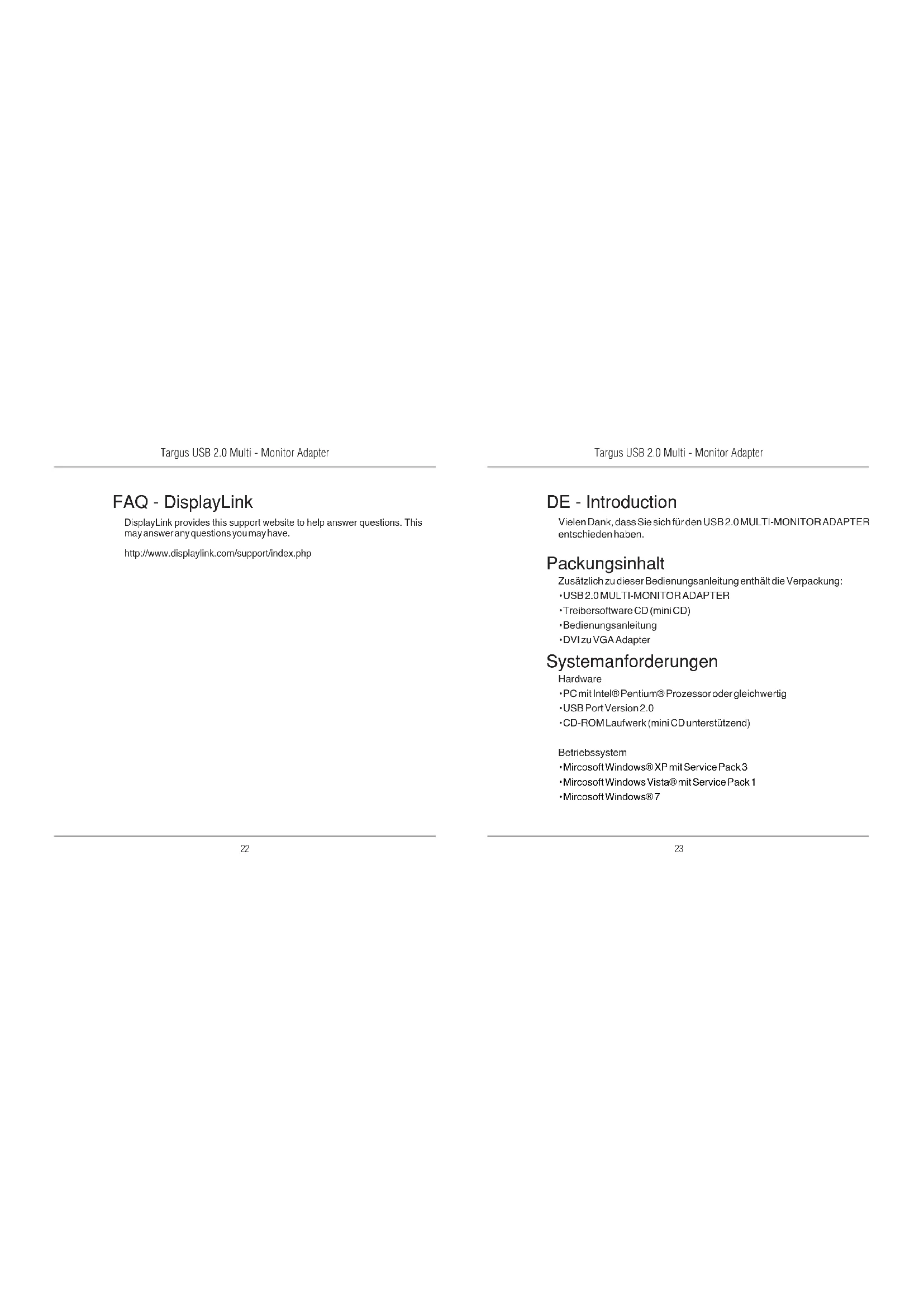

Vielen Dank, dass Sie sich für den USB 2.0 MULTI-MONITOR ADAPTER entschieden haben.
Packungsinhalt
Zusätzlich zu dieser Bedienungsanleitung enthält die Verpackung:
• USB2.0 MULTI-MONITOR ADAPTER
• Treibersoftware CD (mini CD)
• Bedienungsanleitung
• DVI zu VGA Adapter
Systemanforderungen
Hardware
• PC mit Intel® Pentium® Prozessor oder gleichwertig
• USB Port Version 2.0
• CD-ROM Laufwerk (mini CD unterstützend)
Betriebssystem
• Mircosoft Windows® XP mit Service Pack 3
• Mircosoft Windows Vista® mit Service Pack 1
• Mircosoft Windows® 7
Targus USB 2.0 Multi - Monitor Adapter
Gerät und Treiber installieren
Um den Monitor Adapter nutzen zu können, müssen Sie zuerst den Treiber auf Ihrem Computer installieren. Schließen Sie den Monitor Adapter an Ihren Computer an, und Windows Plug-and-Play wird die Hardwaretreiber für jeden Port installieren.
WARNUNG: SIE MÜSSEN DIE SOFTWARE FÜR DEN ADAPTER INSTALLIEREN, BEVOR SIE AN DEN COMPUTER ANSCHLIESSEN, ANDERNFALLS ARBEITET DER ADAPTER NICHT ORDNUNGSGEMÄSS.
Monitor Adapter installieren
Die Installation des Adapter-Treibers ermöglicht es Ihrem Betriebssystem, den Adapter zu erkennen, wenn er angeschlossen ist.
1 Schalten Sie Ihren Computer ein.
2 Legen Sie die CD mit der Treibersoftware in das CD-ROM-Laufwerk Ihres Computers ein.
Sollte die Einrichtung nicht automatisch beginnen, klicken Sie Start, Ausführen und und rufen Sie D:\Setup.exe auf (wenn D: der Pfad Ihres CD-ROM-Laufwerks ist), und klicken Sie dann OK.
3 Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation fertig zu stellen.
4 Klicken Sie Fertigstellen und starten Sie den Computer neu, wenn Sie dazu aufgefordert werden.
Targus USB 2.0 Multi - Monitor Adapter
Anschluss des Monitor Adapters an Ihren Computer
Nach der Installation der Monitor Adapter-Software können Sie den Adapter an den Computer anschliessen. Schließen Sie ein Ende des USB-Kabels an den Adapter und das andere Ende an einen freien USB 2.0 Port Ihres Computers an.
SCHLIESSEN SIE KEINE GERÄTE AN DEN ADAPTER AN, BEVOR DIE INSTALLATION FERTIGGESTELLT IST.
- Ein grünes Licht ist AN, wenn der Adapter arbeitet
Monitor Adapter
Um mögliche Beschädigungen beim Anschluss eines neuen Gerätes zu vermeiden, zwingen Sie den Kabelstecker niemals mit Gewalt in den Port des Adapters. Lässt sich der Kabelstecker nicht problemlos einstecken, drehen Sie ihn um und versuchen Sie es erneut.
Targus USB 2.0 Multi - Monitor Adapter
Anschluss an einen Monitor oder LCD-Bildschirm
Jeder Monitor oder LCD-Bildschirm, der an den Videoport des Adapters angeschlossen wird, ist auf eine maximale Auflösung von 2048 x 1152 bei 32 bit color limitiert.
HINWEIS: DIE MAXIMALE AUFLÖSUNG VON 2045 X 1152 WIRD NUR DANN UNTERSTÜTZT, WENN DER MONITOR ODER LCD-BILDSCHIRM IN DEN ADAPTER EINGESTEckt WIRD, BEVOR DER ADAPTER IN DAS NOTEBOOK EINGESTEckt WIRD, WIRD DER MONITOR ODER LCD-BILDSCHIRM IN DEN ADAPTER EINGESTECKT, NACHIDEM DER ADAPTER AN DAS NOTEBOOK ANGESCHLOSSEN WURDE, IST DIE AUFLÖSUNG AUF 1024 X 758 EINGESTELLT.
Targus USB 2.0 Multi - Monitor Adapter
Kontrolle des Displays über die Video-Menüoptionen des Adapters
Sie können die Video-Menüoptionen über Rechtsklick auf das Adapter-Symbol im Systemordner oder über Windows Displayeigenschaften aufrufen.
Erweitert: Sie verwenden Ihren Notebookbildschirm als Primärdisplay, und Ihr Monitor oder LCD-Bildschirm als sekundären Bildschirm.
Wählen Sie, um die Anzeige auf diesen Modus einzustellen, "Erweitert" im Anwendungsmenü des Adapter-Symbols. Das Gerät wird jetzt in die Richtung, in die es das letzte Mal, als sich die Anzeige in diesem Modus befand, erweitert. Für weitere Optionen navigieren Sie zum "Erweitern Auf"- Untermenü. Die Wahl einer der Optionen dort führt das Gerät nicht nur in den Erweiterungsmodus, sondern platziert es auch Links/Rechts/Über/Unterdem Haupt-(Primär-)Monitor.
Targus USB 2.0 Multi - Monitor Adapter
Spiegel: Sie verwenden Ihren Notebookbildschirm als Primärdisplay und Ihr Monitor oder LCD-Bildschirm kopiert den Notebookbildschirm.
Wählen Sie, um die Anzeige auf diesen Modus einzustellen, einfach "Spiegel" im Anwendungsmenü des Adaper-Symbols. Auftösung, Farbtiefe und Bildwiederholrate des Primärbildschirms werden auf dem Monitor, der an den Grafikadapter des Adapters angeschlossen ist, kopiert.
HINWEIS: WENN DER AN DEN ADAPTER ANGESCHLOSSENE MONITOR EINE NIEDRIGERE AUFLÖSUNG ALS DER PRIMÄRBILDSCHIRM UNTERSTÜTZT, WIRD DIE CHÖSSE DES BILDES SO GEÄNDERT,DASS ES AUF DEN EXTERNEN BILDSCHIRM PASST. WENN DER AN DIE DOCKSTATION ANGESCHLOSSENE MONITOR GRÖSSER ALS DER PRIMÄRBILDSCHIRM IST. WIRD DAS BILD ALS LETTERBOX-BILD ANGEZEIGT, UM DAS RICHTIGE BILDSSEITENVERHÄLTNIS ZU BEWAHREN.
Primär (Notebookbildschirm aus): Sie verwenden Ihren Monitor oder LCD-Bildschirm als Ihr Primärdisplay und Ihr Notebookbildschirm ist abgeschaltet. Um das Display auf diesen Modus einzustellen, wählen Sie einfach 'Notebookbildschirm aus' vom Anwendungsbildschirm des Adapter-Symbols.
Aus: Sie verwenden Ihren Monitor oder LCD-Bildschirm als Ihr Primärdisplay und Ihr Notebookbildschirm ist abgeschaltet.

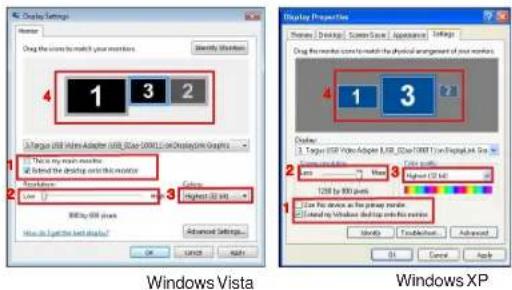

Kontrolle des Displays über Windows Displayeigenschaften (für Windows XP und Vista)
Die Videoeinstellung des Adapters kann auch über die Dialogfelder der Windows Grafikeigenschaften gesteuert werden. Bei Windows Vista müssen Sie auf dem Desktop rechtsklicken, "Anpassen" klicken und wählen Sie "Grafikoptionen". Die entsprechende Möglichkeit haben Sie bei Windows XP, indem Sie auf dem Desktop rechtsklicken, "Eigenschaften" wählen und dann zum Reiter "Einstellungen" navigieren.
Abbildung 1
Targus USB 2.0 Multi - Monitor Adapter
Erweiterungsmodus: Um das Display auf diesen Modus einzustellen, markieren Sie die Box "Windows Desktop auf diesen Monitor erweitern" (1 in Abbildung 1). Passen Sie Auflösung und Farbqualität mit den entsprechenden Kontrollen an (2 und 3) und arrangieren Sie seine Position unter Berücksichtigung der anderen Monitore in der Drag-Zone unter "Erweiterter Desktop"(4). Spiegelmodus: Um das Display auf Spiegelmodus einzustellen, entfernen Sie einfach die Markierung der Box "Desktop auf diesen Monitor erweitern" (1 in Abbildung 1 auf dervorigen Seite).
Einrichtung des Primäärdisplays: Folgen Sie den Anweisungen unten, um den an den Adapter angeschlossenen Monitor als Primäärdisplay einzurichten:
- Wählen Sie den an den Adapter angeschlossenen Monitor in der Auflistung im Fenster Grafikeigenschaften.
- Markieren Sie, nachdem Sie den entsprechenden Monitor gewählt haben, die Box neben "Desktop auf diesen Monitor erweitern" (bei Vista) oder "Windows Desktop auf diesen Monitor erweitern" (bei XP).
- Markieren Sie dann die Box neben "Mein Hauptmonitor" (bei Vista), "Dieses Gerät als primären Monitor verwenden" (bei XP)
- Klicken Sie "Anwenden".
Targus USB 2.0 Multi - Monitor Adapter
- Wählen Sie den Laptopmonitor in der Auflistung und entfernen Sie die Markierung der Box "Desktop auf diesen Monitor erweitern" (bei Vista) oder "Windows Desktop auf diesen Monitor erweitern" (bei XP) und klicken Sie "Anwenden".
HINWEIS: SIE KÖNNEN NOCH BEQUEMER MIT EINEM LAPTOP ARBEITEN, WENN SIE SEINE AKTION BEIM SCHLIESSEN DES DECKELS AUF "NICHTS TUN" UND DIE DOCKSTATION AUF PRIMÄRMODUS STELLEN. DAMN KÖNNEN SIE DEN LAPTOPDECKEL SCHLIESSEN UND DEN LAPTOP MIT EXTERNER TASTAUR UND MAUS VERWENDEN.
Der an den Adapter angeschlossene Monitor bleibt der Primärmonitor, wenn er in den Ruhe- oder Schlafmodus übergeht oder neu gestartet wird. Wird der Adapter entfernt, wird das Display des Laptop wieder zum Primärmonitor.
Bei Wiederanschluss wird der an den Adapter angeschlossene Monitor in den Primärmodus zurückkehren.
Targus USB 2.0 Multi - Monitor Adapter

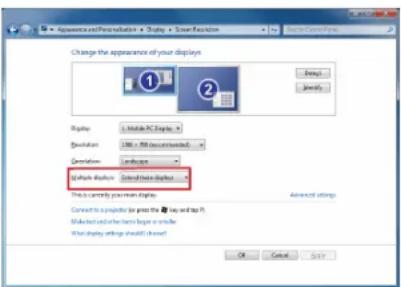

Kontrolle des Displays über Windows Displayeigenschaften (für Windows 7)
Die Videoeinstellungen des Adapters können auch über das Dialogfeld von Windows Displayeigenschaften konfiguriert werden. Um dies bei Windows 7 zu tun, rechtsklicken Sie den Desktop. Klicken Sie „Anpassen“, wählen Sie „Anzeige“ und dann den Link „Displayeigenschaften ändern“. Sie können auch das Symbol "Targus USB Video Adapter" im Mitteilungsbereich rechtsklicken und "Fortgeschritten" wählen.
Die verschiedenen Diplay-Ausgabeeinstellungen können über die Auswahl der Optionen, die in der "Mehrflache Displays"-Auflistung enthalten sind, gesteuert werden. Wählen Sie die gewünschte Einstellung und klicken Sie "Anwenden". Der Bildschirm erneuert sich und Sie bestätigen ok durch Wählen von "Änderungen speichern".
Targus USB 2.0 Multi - Monitor Adapter
Automatische Updates
Automatische Updates sind eine Produktwartungsfunktion von Display-Link. Der Automatische Updates-Mechanismus stellt sicher, dass der Grafikadapter der Dockstation über die modernsten Treiber und Software verfügt und dem Nutzer sich stetig verbessernde Leistung und Stabilität bietet.
Abtrennung des Adapters
Wird der Adapter abgeschaltet oder das USB-Kabel vom Computer getrennt, wird das Display gelöscht. Alle Fenster und Symbole werden auf den Primäbildschirm verschoben. Bei Wiederanschluss oder Einschalten des Adapters geht die Anzeige in den Modus, den sie vor der Abtrennung inne hatte, zurück. Allerdings werden die vorher dort befindlichlichen Fenster und Symbole nicht zurück verschoben.
Unterstützte Auflösung
| Auflösung Bildwiederholungsrate bei 32 bit | |
| 640x4806067 | 727585 |
| 720x4805060 | |
| 768x5765060 | |
| 800x6005660 | 727585 |
| 832x62475 | |
| 800x48060 | |
| 848x48060 | |
| 1024x60060 | |
| 1024x7686070 | 7285 |
| 1152x86475 | |
| 1152x87075 | |
| 1280x7205060 | |
| AuflösungBilowiederholung-srate bei 32 bit | |
| 1280 x 800 6075 | 85 |
| 1280 x 960 60 | |
| 1280 x 1024 6075 | |
| 1360 x 768 60 | |
| 1366 x 768 6075 | 85 |
| 1400 x 1050 60 | |
| 1440 x 900 60 | |
| 1600 x 1200 60 | |
| 1680 x 1050 60 | |
| 1920 x 1080 5060 | |
| 1920 x 1200 60 | |
| 2048 x 1152 60 | |
Reale unterstützte Auflösungen sind von der Unterstützung des angeschlossenen Monitors abhängig.
Problemlösung
Das Gerät arbeitet nicht
- Stellen Sie sicher, dass das Gerät vollständig in den korrekten Port des Adapters eingestecktist.
- Stecken Sie das Gerät in einen anderen Port des Adapters ein. Wenn es immer noch nicht arbeitet, testen Sie das Gerät, indem Sie es direkt an den Computer anschließen.
- Vergewissern Sie sich, dass Sie das Einrichtungs- oder Installationsprogramm für das Gerät durchgeführt haben.
- Stellen Sie sicher, dass das Gerät im Gerätemanager gelistet ist. Weitere Informationen finden Sie unter "Sichern, dass Geräte installiert sind"
Sichern, dass Geräte installiert sind
Sie können die an der Dockstation installierten Geräte im Fenster Gerätemanager unter Systemeigenschaften einsehen. Rechtsklicken Sie Systemsteuerung, Eigenschaften, klicken Sie dann den Reiter Hardware und dann den Button Gerätemanager. Klappen Sie Flogendes im Fenster Gerätemanager auf:
- Displayadapter:
- Displaylink Grafikadapter (nur XP)
- Displaylink Spiegeladapter (nur XP)
• Netzwerkadapter:
- Hochgeschwindigkeits- USB Ethernet Adapter
•Monitor
-Targus USB Videoadapter
Targus USB 2.0 Multi - Monitor Adapter
FAQ – DisplayLink
DisplayLink stellt diese Support-Website zur Verfügung, um Ihnen zu helfen, Ihre Fragen zu beantworten. Die Website sollte alle Ihre eventuellen Fragen beantworten.
http://www.displaylink.com/support/index.php
