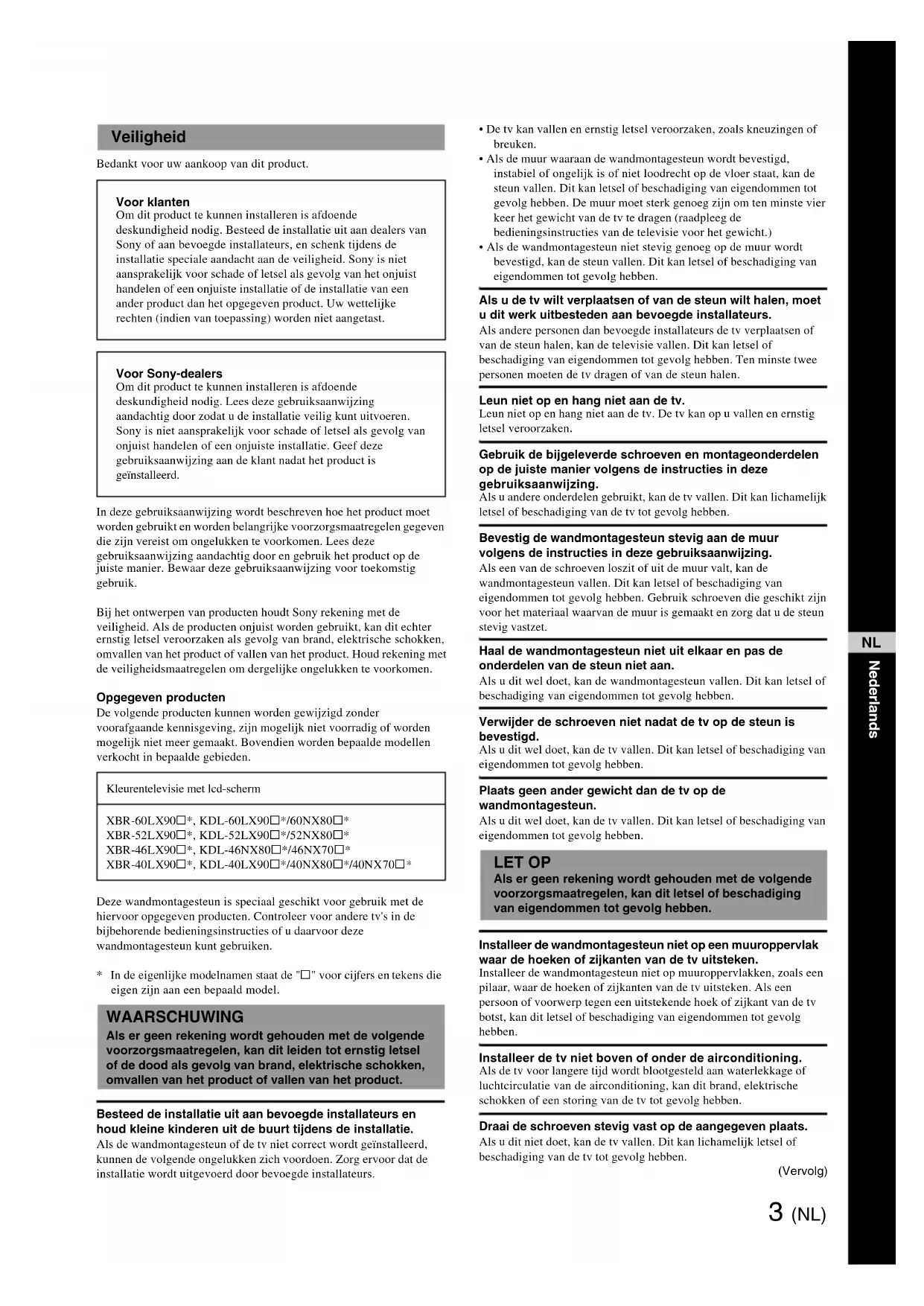

Sichern Sie das Fernsehgerät, damit es nicht herunterfallen kann. Befestigen Sie den Halteriemen E mit dem Dübel A F und der Holzschraube (φ5×65) G (bei dicken Wänden) bzw. mit dem Dübel B H und der Schraube (M5×60) I (bei dünnen Wänden) an der Wand. Überprüfen der Installation Sonstige Informationen C3 (NL) Bedankt voor uw aankoop van dit product. In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik. Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen. Opgegeven producten De volgende producten kunnen worden gewijzigd zonder voorafgaande kennisgeving, zijn mogelijk niet voorradig of worden mogelijk niet meer gemaakt. Bovendien worden bepaalde modellen verkocht in bepaalde gebieden. Deze wandmontagesteun is speciaal geschikt voor gebruik met de hiervoor opgegeven producten. Controleer voor andere tv's in de bijbehorende bedieningsinstructies of u daarvoor deze wandmontagesteun kunt gebruiken.

• In de eigenlijke modelnamen staat de "s" voor cijfers en tekens die eigen zijn aan een bepaald model. Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie. Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstig letsel veroorzaken, zoals kneuzingen of breuken.

• Als de muur waaraan de wandmontagesteun wordt bevestigd, instabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. De muur moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen (raadpleeg de bedieningsinstructies van de televisie voor het gewicht.)

• Als de wandmontagesteun niet stevig genoeg op de muur wordt bevestigd, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs. Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de televisie vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Ten minste twee personen moeten de tv dragen of van de steun halen. Leun niet op en hang niet aan de tv. Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstig letsel veroorzaken. Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben. Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing. Als een van de schroeven loszit of uit de muur valt, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Gebruik schroeven die geschikt zijn voor het materiaal waarvan de muur is gemaakt en zorg dat u de steun stevig vastzet. Haal de wandmontagesteun niet uit elkaar en pas de onderdelen van de steun niet aan. Als u dit wel doet, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Verwijder de schroeven niet nadat de tv op de steun is bevestigd. Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Plaats geen ander gewicht dan de tv op de wandmontagesteun. Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Installeer de wandmontagesteun niet op een muuroppervlak waar de hoeken of zijkanten van de tv uitsteken. Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waar de hoeken of zijkanten van de tv uitsteken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsel of beschadiging van eigendommen tot gevolg hebben. Installeer de tv niet boven of onder de airconditioning. Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van de airconditioning, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben. Draai de schroeven stevig vast op de aangegeven plaats. Als u dit niet doet, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben. Veiligheid Voor klanten Om dit product te kunnen installeren is afdoende deskundigheid nodig. Besteed de installatie uit aan dealers van Sony of aan bevoegde installateurs, en schenk tijdens de installatie speciale aandacht aan de veiligheid. Sony is niet aansprakelijk voor schade of letsel als gevolg van het onjuist handelen of een onjuiste installatie of de installatie van een ander product dan het opgegeven product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast. Voor Sony-dealers Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd. Kleurentelevisie met lcd-scherm XBR-60LX90s*, KDL-60LX90s*/60NX80s* XBR-52LX90s*, KDL-52LX90s*/52NX80s* XBR-46LX90s*, KDL-46NX80s*/46NX70s* XBR-40LX90s*, KDL-40LX90s*/40NX80s*/40NX70s* WAARSCHUWING Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. LET OP Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Nederlands (Vervolg)4 (NL) Stel de tv niet bloot aan schokken tijdens de installatie. Als de tv wordt blootgesteld aan schokken, kan die vallen of kapot gaan. Dit kan letsel tot gevolg hebben. Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat. Als u dit niet doet, kan de tv vallen. Dit kan letsel tot gevolg hebben. Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken. Als het netsnoer of de verbindingskabel beklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd waardoor kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben. Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt. Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

• Als u de tv langere tijd gebruikt terwijl deze op de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.

• Wordt de wandmontagesteun verwijderd nadat u deze aan de muur heeft bevestigd, dan blijven de schroefgaten zichtbaar.

• Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.

• Zorg dat u de bedieningsinstructies van de televisie, de bijgeleverde "Installatiegids", een kruiskopschroevendraaier en een elektrische boormachine bij de hand hebt voor de installatie.

• Als u een ondersteund tv-model gebruikt dat niet wordt beschreven in deze handleiding, controleert u de installatieprocedure in de bedieningsinstructies van de tv.

• Raadpleeg de "Installatiegids" als er een -teken in de procedure voorkomt.

Houd kleine onderdelen buiten het bereik van kleine kinderen om te vermijden dat deze per ongeluk worden ingeslikt. Voorzorgsmaatregelen Voorbereiding Controleer de bijgeleverde items A Kabelbeugel ×1 B Kabelschijf ×2 C Kantelbeugel ×1 D Riembeugel ×1 E Draagriem ×1 F Anker A ×6 (reserve ×1) G Houtschroef (φ5×65) ×6 (reserve ×1) H Anker B ×6 (reserve ×1) I Schroef (M5×60) ×6 (reserve ×1) J Schroef (M6×18) ×4 K Kussen A ×4 L Kussen B ×4 M Papieren sjabloon ×1 N Installatiegids ×1 O Instructies (deze handleiding)

Installatie 1 Bepaal de installatieplaats

Bepaal de middenpositie van de tv. Markeer op de papieren sjabloon het middelpunt van het scherm van de tv M. Raadpleeg hiervoor "Middelpunt van het scherm" C bij "Tabel met installatie-afmetingen voor de tv" aan het einde van deze handleiding.

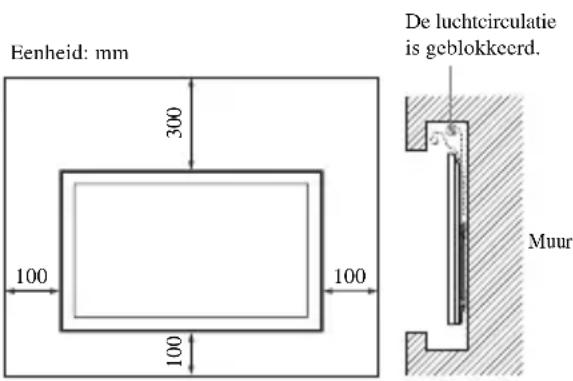

Kleef de papieren sjabloon aan de muur. Bepaal de installatieplaats op basis van de afmetingen van de tv en de markering voor het middelpunt van het scherm op de papieren sjabloon M. Kleef vervolgens de papieren sjabloon M aan de muur. Zorg voor de juiste speling tussen de tv en het plafond en uitstekende onderdelen van de muur, zoals hieronder links weergegeven is. Installeer de tv nooit zoals hieronder rechts weergegeven is:

Als u de kabels door de muur wilt geleiden, maakt u een gat in de muur om de kabels door te steken voor u aan de installatie begint. 2 Bevestig de kabelbeugel aan de muur WAARSCHUWING De muur waaraan de tv wordt gemonteerd, moet geschikt zijn om ten minste viermaal het gewicht van de tv te dragen (raadpleeg de bedieningsinstructies van de tv voor het gewicht). Bepaal de sterkte van de muur waaraan de tv wordt gemonteerd. Verstevig de muur voldoende, indien noodzakelijk.

Boor de gaten voor de muurbevestiging. Boor vier gaten in de markeringen op de papieren sjabloon M met een elektrische boormachine. A Voor dikke muren Boor gaten in de muur van 65 mm diep met een 9 mm-boor. Dit is voor een standaardinstallatie. B Voor dunne muren U kunt de installatie verstevigen door gebruik te maken van anker B H. Boor gaten in de oppervlakkige laag van de muur met een 13 mm-boor. De luchtcirculatie is geblokkeerd. Muur

Eenheid: mm5 (NL) Stel bij gebruik van een elektrische schroevendraaier het aandraaimoment in op ongeveer 1,5 N•m {15 kgf•cm}. Controleer de volgende punten.

• De assen van beide kabelschijven B hangen stevig op de kabel.

• Het snoer en de kabel zijn niet ineengedraaid en zitten niet bekneld. De kabels loskoppelen Gebruik de kantelbeugel C om de tv naar voor te kantelen zodat u eenvoudig het snoer en de kabels kunt loskoppelen terwijl de tv aan de muur blijft hangen.

Bevestig de kabelbeugel. Trek de papieren sjabloon M van de muur en bevestig de kabelbeugel A aan de muur. A Voor dikke muren 1 Plaats de ankers A F in de gaten in de muur. 2 Bevestig de kabelbeugel A met de vier houtschroeven (φ5×65) G aan de muur. B Voor dunne muren 1 Plaats de ankers B H met de metalen onderdelen gericht naar de gaten in de muur. 2 Trek aan de ankers B H om te controleren dat deze in de muur blijven vastzitten. 3 Druk het kapje van anker B H tegen de muur. 4 Verschuif het bovenste en onderste punt van anker B H naar voor en naar achter, en plooi vervolgens de twee stelen omhoog en omlaag tot deze de muur raken. 5 Verwijder de twee stelen om anker B H in de muur te bevestigen. 6 Bevestig de kabelbeugel A met de vier schroeven (M5×60) I aan de muur. 3 Bereid de plaatsing van de tv voor Zorg ervoor dat de tafelstandaard bevestigd is en dat de tv niet gekanteld is (de hoek van de tv moet 0° zijn). Als er een beschermkap voor de aansluitingen of een bodempaneel bevestigd is aan de tv, verwijdert u deze voor u de onderstaande procedure uitvoert. Raadpleeg de bedieningsinstructies van de tv voor meer informatie.

Bevestig de kussens. Bevestig één kussen A K aan elke kabelschijf B, en bevestig telkens twee kussens B L aan de kantelbeugel C en de riembeugel D. Als u het Home Theatre System HT-CT350 gebruikt Bevestig de resterende kussens aan elk kussen dat u reeds hebt bevestigd aan de twee kabelschijven, de kantelbeugel en de riembeugel.

Verwijder de schroeven aan de achterzijde van de televisie. Als er vier schroeven vastgemaakt zijn aan de achterzijde van de televisie, verwijdert u deze allemaal. Raadpleeg de gebruiksaanwijzing van de televisie voor meer informatie.

Bevestig de kabelschijven. Schroef de kabelschijven B vast met schroeven (M6×18) J in de twee bovenste schroefopeningen aan de achterzijde van de televisie.

Bevestig de kantelbeugel. Schroef de kantelbeugel C vast met schroef (M6×18) J in de schroefopening rechtsonder aan de achterzijde van de televisie.

Bevestig de draagriem. Plaats de draagriem E* tussen de twee zijkanten van de riembeugel D en pas de positie van de draagriem E aan zodat minstens één opening van de riem uitsteekt onder de onderrand van de televisie. Schroef de riembeugel met draagriem vast met schroef (M6×18) J in de schroefopening linksonder aan de achterzijde van de televisie.

• Voor uw veiligheid raden wij u aan de draagriem E te bevestigen aan de muur.

Sluit het netsnoer en de verbindingskabel aan op de televisie. Raadpleeg de bedieningsinstructies van de televisie voor meer informatie. 4 Bevestig de televisie aan de muur

Verwijder de tafelstandaard. Raadpleeg de bedieningsinstructies van de televisie voor meer informatie.

Hang de televisie aan de kabel van de kabelbeugel. Doe dit minstens met twee personen en zorg ervoor dat beide personen de televisie met twee handen vasthouden. Zorg ervoor dat beide kabelschijven B die aan de televisie bevestigd zijn stevig op de kabel hangen.

Zorg ervoor dat de televisie waterpas hangt. Verplaats de televisie iets naar rechts of naar links zodat deze perfect horizontaal hangt.

Zorg ervoor dat de televisie niet kan vallen. Schroef de draagriem E vast aan de muur met anker A F en houtschroef (φ5×65) G (voor dikke muren), of met anker B H en schroef (M5×60) I (voor dunne muren). Controleer de voltooiing van de installatie Extra informatie

Als uw televisie model XBR- 60LX90s* of KDL-60LX90s*/ 60NX80s* is, kan de kantelbeugel C niet gekanteld worden.

" voor cijfers en tekens die eigen zijn aan een bepaald model./Nei nomi dei modelli, “
