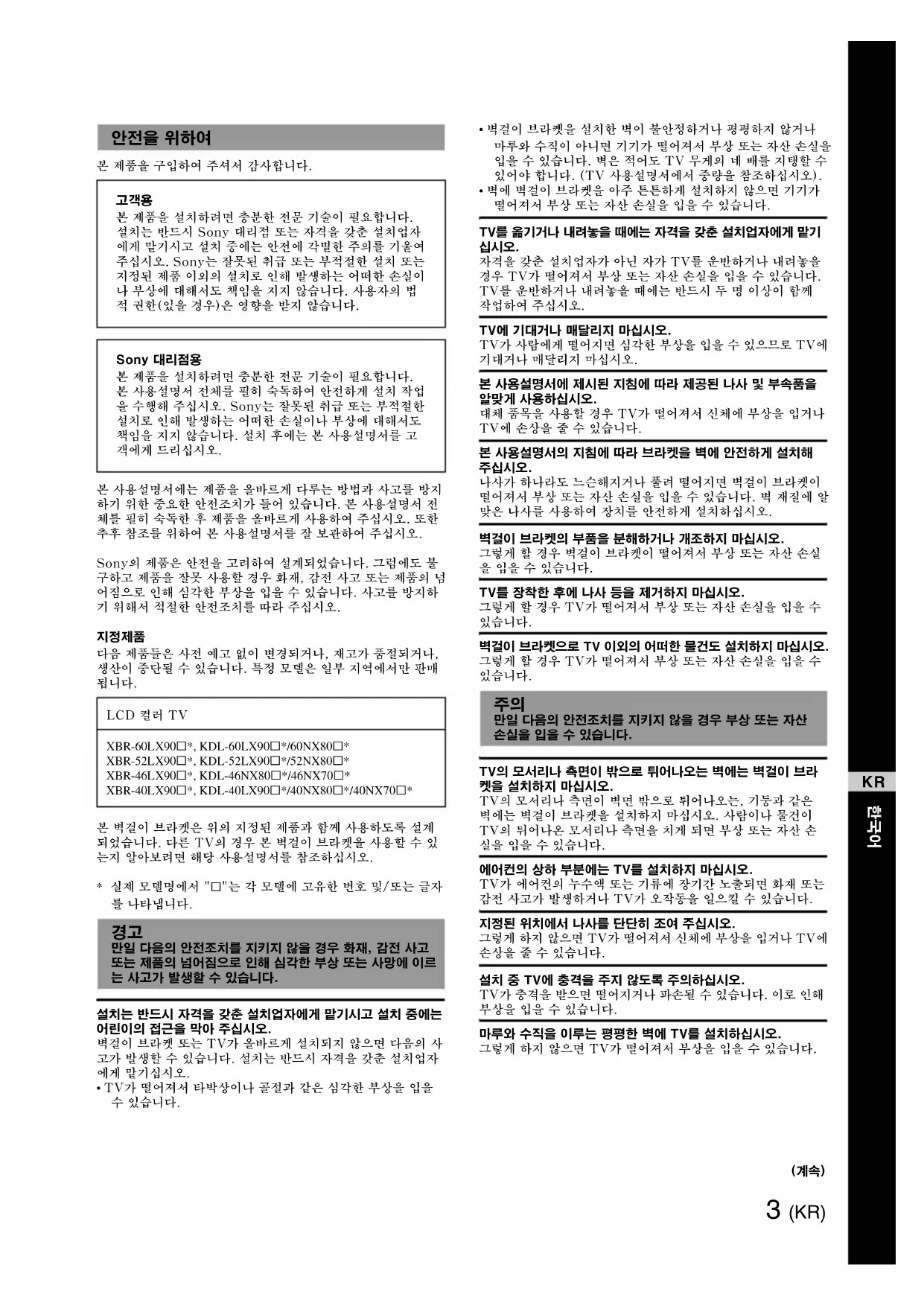

C3 (KR) 본 제품을 구입하여 주셔서 감사합니다. 본 사용설명서에는 제품을 올바르게 다루는 방법과 사고를 방지 하기 위한 중요한 안전조치가 들어 있습니다. 본 사용설명서 전 체를 필히 숙독한 후 제품을 올바르게 사용하여 주십시오. 또한 추후 참조를 위하여 본 사용설명서를 잘 보관하여 주십시오. Sony의 제품은 안전을 고려하여 설계되었습니다. 그럼에도 불 구하고 제품을 잘못 사용할 경우 화재, 감전 사고 또는 제품의 넘 어짐으로 인해 심각한 부상을 입을 수 있습니다. 사고를 방지하 기 위해서 적절한 안전조치를 따라 주십시오.

다음 제품들은 사전 예고 없이 변경되거나, 재고가 품절되거나, 생산이 중단될 수 있습니다. 특정 모델은 일부 지역에서만 판매

본 벽걸이 브라켓은 위의 지정된 제품과 함께 사용하도록 설계 되었습니다. 다른 TV의 경우 본 벽걸이 브라켓을 사용할 수 있 는지 알아보려면 해당 사용설명서를 참조하십시오.

• 실제 모델명에서 "s"는 각 모델에 고유한 번호 및/또는 글자

설치는 반드시 자격을 갖춘 설치업자에게 맡기시고 설치 중에는 어린이의 접근을 막아 주십시오. 벽걸이 브라켓 또는 TV가 올바르게 설치되지 않으면 다음의 사 고가 발생할 수 있습니다. 설치는 반드시 자격을 갖춘 설치업자

• TV가 떨어져서 타박상이나 골절과 같은 심각한 부상을 입을

• 벽걸이 브라켓을 설치한 벽이 불안정하거나 평평하지 않거나 마루와 수직이 아니면 기기가 떨어져서 부상 또는 자산 손실을 입을 수 있습니다. 벽은 적어도 TV 무게의 네 배를 지탱할 수 있어야 합니다. (TV 사용설명서에서 중량을 참조하십시오).

• 벽에 벽걸이 브라켓을 아주 튼튼하게 설치하지 않으면 기기가 떨어져서 부상 또는 자산 손실을 입을 수 있습니다. TV를 옮기거나 내려놓을 때에는 자격을 갖춘 설치업자에게 맡기

자격을 갖춘 설치업자가 아닌 자가 TV를 운반하거나 내려놓을 경우 TV가 떨어져서 부상 또는 자산 손실을 입을 수 있습니다. TV를 운반하거나 내려놓을 때에는 반드시 두 명 이상이 함께

TV에 기대거나 매달리지 마십시오. TV가 사람에게 떨어지면 심각한 부상을 입을 수 있으므로 TV에 기대거나 매달리지 마십시오. 본 사용설명서에 제시된 지침에 따라 제공된 나사 및 부속품을 알맞게 사용하십시오. 대체 품목을 사용할 경우 TV가 떨어져서 신체에 부상을 입거나 TV에 손상을 줄 수 있습니다. 본 사용설명서의 지침에 따라 브라켓을 벽에 안전하게 설치해

나사가 하나라도 느슨해지거나 풀려 떨어지면 벽걸이 브라켓이 떨어져서 부상 또는 자산 손실을 입을 수 있습니다. 벽 재질에 알 맞은 나사를 사용하여 장치를 안전하게 설치하십시오. 벽걸이 브라켓의 부품을 분해하거나 개조하지 마십시오. 그렇게 할 경우 벽걸이 브라켓이 떨어져서 부상 또는 자산 손실 을 입을 수 있습니다. TV를 장착한 후에 나사 등을 제거하지 마십시오. 그렇게 할 경우 TV가 떨어져서 부상 또는 자산 손실을 입을 수

벽걸이 브라켓으로 TV 이외의 어떠한 물건도 설치하지 마십시오. 그렇게 할 경우 TV가 떨어져서 부상 또는 자산 손실을 입을 수

TV의 모서리나 측면이 밖으로 튀어나오는 벽에는 벽걸이 브라 켓을 설치하지 마십시오. TV의 모서리나 측면이 벽면 밖으로 튀어나오는, 기둥과 같은 벽에는 벽걸이 브라켓을 설치하지 마십시오. 사람이나 물건이 TV의 튀어나온 모서리나 측면을 치게 되면 부상 또는 자산 손 실을 입을 수 있습니다. 에어컨의 상하 부분에는 TV를 설치하지 마십시오. TV가 에어컨의 누수액 또는 기류에 장기간 노출되면 화재 또는 감전 사고가 발생하거나 TV가 오작동을 일으킬 수 있습니다. 지정된 위치에서 나사를 단단히 조여 주십시오. 그렇게 하지 않으면 TV가 떨어져서 신체에 부상을 입거나 TV에 손상을 줄 수 있습니다. 설치 중 TV에 충격을 주지 않도록 주의하십시오. TV가 충격을 받으면 떨어지거나 파손될 수 있습니다. 이로 인해 부상을 입을 수 있습니다. 마루와 수직을 이루는 평평한 벽에 TV를 설치하십시오. 그렇게 하지 않으면 TV가 떨어져서 부상을 입을 수 있습니다.

본 제품을 설치하려면 충분한 전문 기술이 필요합니다. 설치는 반드시 Sony 대리점 또는 자격을 갖춘 설치업자 에게 맡기시고 설치 중에는 안전에 각별한 주의를 기울여 주십시오. Sony는 잘못된 취급 또는 부적절한 설치 또는 지정된 제품 이외의 설치로 인해 발생하는 어떠한 손실이 나 부상에 대해서도 책임을 지지 않습니다. 사용자의 법 적 권한(있을 경우)은 영향을 받지 않습니다. Sony 대리점용 본 제품을 설치하려면 충분한 전문 기술이 필요합니다. 본 사용설명서 전체를 필히 숙독하여 안전하게 설치 작업 을 수행해 주십시오. Sony는 잘못된 취급 또는 부적절한 설치로 인해 발생하는 어떠한 손실이나 부상에 대해서도 책임을 지지 않습니다. 설치 후에는 본 사용설명서를 고

만일 다음의 안전조치를 지키지 않을 경우 화재, 감전 사고 또는 제품의 넘어짐으로 인해 심각한 부상 또는 사망에 이르 는 사고가 발생할 수 있습니다.

만일 다음의 안전조치를 지키지 않을 경우 부상 또는 자산 손실을 입을 수 있습니다.

(계속)4 (KR) AC 전원 코드나 연결 케이블이 눌리지 않도록 하십시오. AC 전원 코드나 연결 케이블이 장치와 벽 사이에서 눌리거나 물리적 힘에 의해 구부러지거나 꼬일 경우 내부 도체가 노출되 어 단락이나 단선이 일어날 수 있습니다. 이로 인해 화재나 감전 사고가 발생할 수 있습니다. 청소 또는 유지 보수 중에는 과도한 힘을 가해 제품을 다루지

TV의 윗면에 과도한 힘을 가하지 마십시오. 그렇게 할 경우 TV가 떨어져서 부상 또는 자산 손실을 입을 수 있습니다.

• TV를 벽걸이 브라켓에 설치하여 장기간 사용하면 벽 재질에 따라 TV 뒤나 위쪽 벽이 변색되거나 벽지가 떨어질 수 있습

• 벽걸이 브라켓을 벽에 설치했다가 제거하면 나사 구멍이 남게

• 진동이 발생하는 곳에서는 벽걸이 브라켓을 사용하지 마십

• 설치하기 전에 TV 사용설명서, 제공된 "설치 안내서", 십자 드라이버 및 전기 드릴을 비치하십시오.

• 지원 TV 모델이 본 설명서에 설치 방법이 나오지 않는 경우 TV 사용설명서를 참조하여 설치를 하십시오.

• 절차에 마크가 있으면 "설치 안내서"를 참조하십시오.

작은 부품을 삼키는 사고가 발생할 수 있으므로 근처에 어린이가 접근하지 못하게 하십시오.

목재 나사(φ5×65) ×6(여분 1개)

TV의 중심 위치를 정합니다. 본 사용설명서의 끝에 나오는 "TV 설치 치수 표"에서 화 면 중심 치수 C를 참조하여 TV의 화면 중심을 나타내는 페이퍼 템플릿 M에 표시를 해 둡니다.

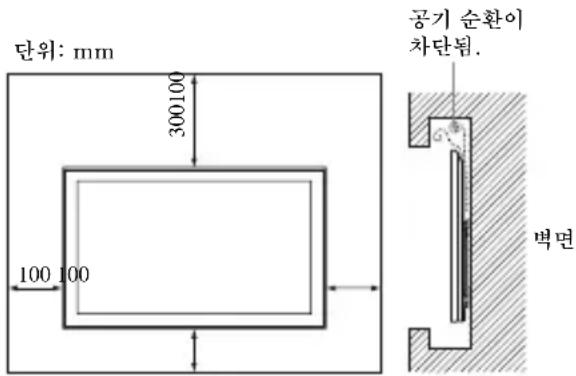

페이퍼 템플릿을 벽에 붙입니다. TV 치수 및 페이퍼 템플릿 M의 화면 중심 표시를 참조하여 설치 위치를 정하고 페이퍼 템플릿 M을 벽에 붙입니다. 왼쪽 아래의 그림과 같이 TV와 천장 및 벽의 튀어나오는 부 분 사이에 적절한 간격을 두십시오. TV를 절대 오른쪽 아래 와 같이 설치하지 마십시오:

케이블이 벽 안으로 지나가게 하려면 설치하기 전에 케이블 을 끼워 넣을 구멍을 벽에 뚫어야 합니다.

TV가 설치될 벽은 적어도 TV 무게의 네 배를 지탱할 수 있 어야 합니다. (TV 사용설명서에서 중량을 참조하십시오.) TV가 설치될 벽의 강도를 확인하십시오. 필요한 경우 벽을 충분히 보강하십시오.

벽에 설치하기 위해 구멍을 뚫습니다. 전기 드릴을 사용하여 페이퍼 템플릿 M에 표시된 위치에 구멍 네 개를 뚫습니다. A 두꺼운 벽인 경우 9 mm 전기 드릴을 사용하여 65 mm 깊이로 벽에 구멍을 뚫습니다. 이것은 표준 설치 방법입니다. B 얇은 벽인 경우 좀 더 튼튼하게 설치하기 위해 앵커 B H를 사용하는 방법 입니다. 13 mm 전기 드릴을 사용하여 벽의 표면에만 얄팍 하게 구멍을 냅니다.

단위: mm5 (KR) 전기 드라이버를 사용할 때에는 토크를 약 1.5 N•m {15 kgf•cm}

• 양쪽 도르래 B의 축을 와이어에 단단하게 매달아야 합니다.

• 코드와 케이블이 꼬이거나 눌리지 않아야 합니다.

TV가 벽에 걸려 있는 상태에서 코드와 케이블을 손쉽게 분리할 수 있도록 틸트 업 브라켓 C를 사용하여 TV를 앞으로 기울이

TV가 XBR-60LX90s* 또는 KDL-60LX90s*/60NX80s*인 경우 틸트 업 브라켓 C를 기울일 수 없습니다.

• 실제 모델명에서 "s"는 각 모델에 고유한 번호 및/또는 글자

와이어 브라켓을 설치합니다. 벽에서 페이퍼 템플릿 M을 떼어 내고 와이어 브라켓 A를

A 두꺼운 벽인 경우 1 앵커 A F를 벽의 구멍에 끼웁니다. 2 와이어 브라켓 A를 네개의 목재 나사(φ5×65) G로 벽에

B 얇은 벽인 경우 1 앵커 B H의 금속 부분을 벽의 구멍에 끼웁니다. 2 앵커 B H를 당겨서 벽에서 빠지지 않는지 확인합니다. 3 앵커 B H의 캡을 벽에 대고 누릅니다. 4 앵커 B H의 위쪽과 아래쪽 끝을 앞뒤로 이동한 다음, 벽에 닿을 때까지 두 개의 핸들 부분을 위아래로 늘립

5 두 개의 핸들 부분이 뜯어지고 앵커 B H가 벽에 고정

6 와이어 브라켓 A를 나사(M5×60) I 네 개로 벽에 고

TV 설치 준비하기 탁상용 스탠드가 TV에 부착되어 있고 TV가 기울어져 있지 않다(0도 각도)는 것을 확인하십시오. TV에 단자 커버 또는 바닥 커버가 부착되어 있으면 아래 절차를 진행하기 전에 분

자세한 내용은 TV 사용설명서를 참조하십시오.

도르래 B마다 쿠션 A K를 하나씩 부착하고, 쿠션 B L 두 개를 틸트 업 브라켓 C와 벨트 브라켓 D에 각각 부착

홈 시어터 시스템 HT-CT350을 사용하는 경우 남아 있는 쿠션은 좀 전에 쿠션을 부착한 도르래 두 개,틸트 업 브라켓 및 벨트 브라켓에 보충해서 부착하십시오.

TV 뒷면에서 나사를 제거합니다. TV 뒷면에 체결된 나사가 네 개인 경우 모두 제거하십시오. 자세한 내용은 TV 사용설명서를 참조하십시오.

도르래를 부착합니다. 도르래 B를 TV 뒷면에 있는 위쪽 나사 구멍 두 개에 나사 (M6×18) J로 체결합니다.

틸트 업 브라켓을 부착합니다. 틸트 업 브라켓 C를 TV 뒷면에 있는 오른쪽 아래 나사 구멍 에 나사(M6×18) J로 체결합니다.

지지 벨트를 부착합니다. 벨트 브라켓 D 양쪽 사이에 지지 벨트 E*를 놓고 지지 벨 트 E의 위치를 조절하여 TV 바닥 가장자리 아래로 구멍 이 하나 이상 내려오게 합니다. TV 뒷면에 있는 왼쪽 아래 나사 구멍에 나사(M6×18) J

• 지지 벨트 E를 벽에 설치하는 것이 안전상 바람직합니다.

AC 전원 코드와 연결 케이블을 연결합니다. 자세한 내용은 TV 사용설명서를 참조하십시오.

탁상용 스탠드를 제거합니다. 자세한 내용은 TV 사용설명서를 참조하십시오.

와이어 브라켓의 와이어에 TV를 겁니다. TV를 잡을 때에는 반드시 두 명 이상이 양손으로 붙잡도록 하십시오. TV에 설치된 양쪽 도르래 B의 축을 와이어에

TV의 기울기를 조절합니다. TV 앞에서 오른쪽 또는 왼쪽으로 움직여 수평을 맞춥니다.

TV가 추락하지 않게 조처합니다. 벽에 지지 벨트 E를 앵커 A F 및 목재 나사(φ5×65) G (두꺼운 벽인 경우)로 체결하거나, 앵커 B H 및 나사 (M5×60) I(얇은 벽인 경우)로 체결합니다.
