KÄYTTÖOHJE SUWH500 SONY

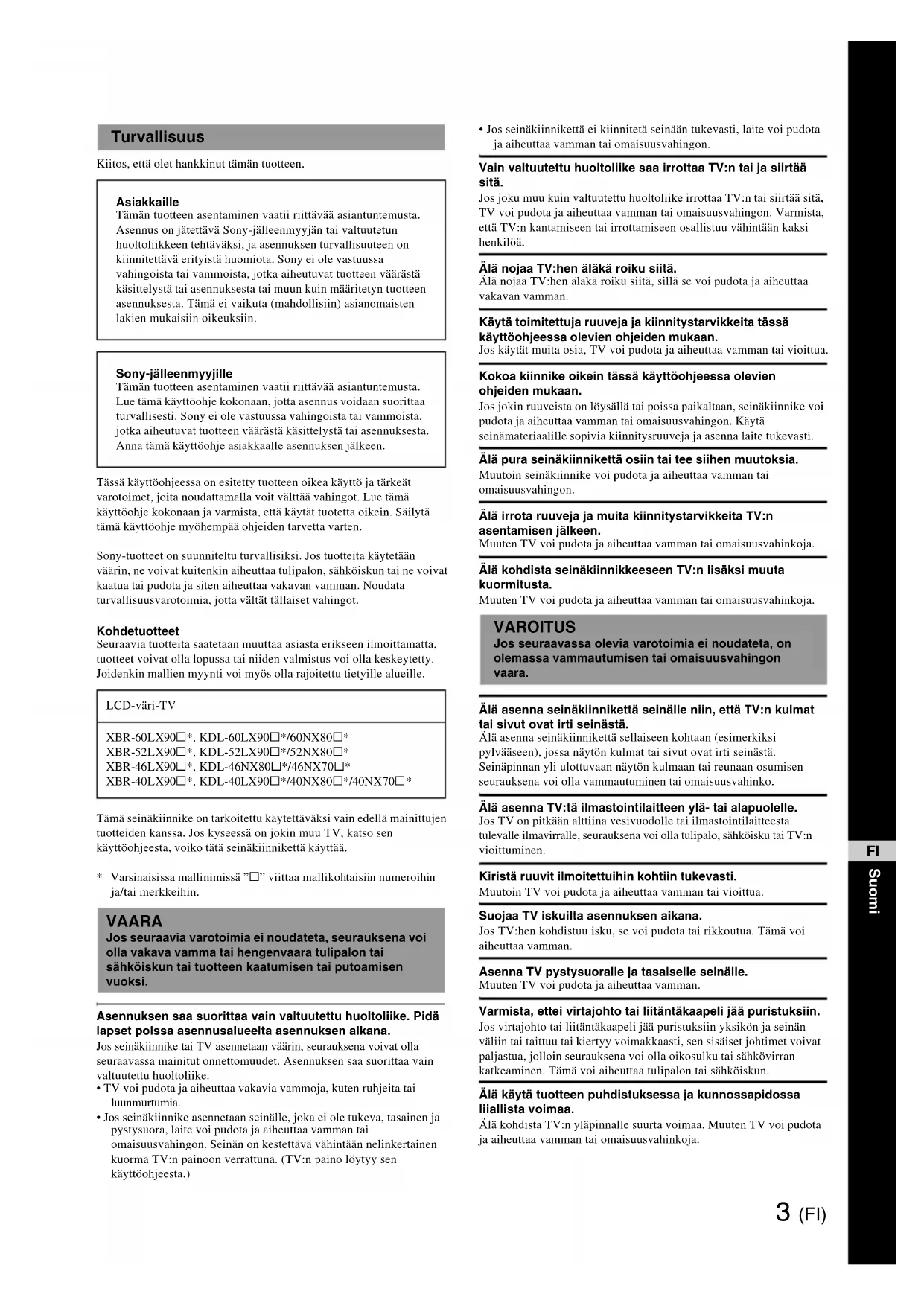

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen vaatii riittävää asiantuntemusta. Asennus on jätettävä Sony-jälleenmyyjän tai valtuutetun huoltoliikkeen tehtäväksi, ja asennuksen turvallisuuteen on kiinnitettävä erityistä huomiota. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiin.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen vaatii riittävää asiantuntemusta. Lue tämä käyttöohje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa on esitetty tuotteen oikea käyttö ja tärkeät varotoimet, joita noudattamalla voit välttää vahingot. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä tämä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-tuotteet on suunniteltu turvallisiksi. Jos tuotteita käytetään väärin, ne voivat kuitenkin aiheuttaa tulipalon, sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

Kohdetuotteet

Seuraavia tuotteita saatetaan muuttaa asiasta erikseen ilmoittamatta, tuotteet voivat olla lopussa tai niiden valmistus voi olla keskeytetty. Joidenkin mallien myynti voi myös olla rajoitettu tietyille alueille.

LCD-väri-TV

XBR-60LX90□*, KDL-60LX90□*/60NX80□* XBR-52LX90□*, KDL-52LX90□*/52NX80□* XBR-46LX90□*, KDL-46NX80□*/46NX70□* XBR-40LX90□*, KDL-40LX90□*/40NX80□*/40NX70□*

Tämä seinäkiinnike on tarkoitettu käytettäväksi vain edellä mainittujen tuotteiden kanssa. Jos kyseessä on jokin muu TV, katso sen käyttöohjeesta, voiko tätä seinäkiinnikettä käyttää.

* Varsinaisissa mallinimissä "□" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.

VAARA

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla vakava vamma tai hengenvaara tulipalon tai sähköiskun tai tuotteen kaatumisen tai putoamisen vuoksi.

Asennuksen saa suorittaa vain valtuutettu huoltoliike. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäkiinnike tai TV asennetaan väärin, seurauksena voivat olla seuraavassa mainitut onnettomuudet. Asennuksen saa suorittaa vain valtuutettu huoltoliike.

• TV voi pudota ja aiheuttaa vakavia vammoja, kuten ruhjeita tai luunmurtumia.
• Jos seinäkiinnike asennetaan seinälle, joka ei ole tukeva, tasainen ja pystysuora, laite voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Seinän on kestettävä vähintään nelinkertainen kuorma TV:n painoon verrattuna. (TV:n paino löytyy sen käyttöohjeesta.)

- Jos seinäkiinnikettä ei kiinnitetä seinään tukevasti, laite voi pudota ja aiheuttaa vamman tai omaisuusvahingon.

Vain valtuutettu huoltoliike saa irrottaa TV:n tai ja siirtää sitä.

Jos joku muu kuin valtuutettu huoltoliike irrottaa TV:n tai siirtää sitä, TV voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Varmista, että TV:n kantamiseen tai irrottamiseen osallistuu vähintään kaksi henkilöä.

Älä nojaa TV:hen äläkä roiku siitä.

Älä nojaa TV:hen äläkä roiku siitä, sillä se voi pudota ja aiheuttaa vakavan vamman.

Käytä toimitettuja ruuveja ja kiinnitystarvikkeita tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos käytät muita osia, TV voi pudota ja aiheuttaa vamman tai vioittua.

Kokoa kiinnike oikein tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista on löysällä tai poissa paikaltaan, seinäkiinnike voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Käytä seinämateriaalille sopivia kiinnitysruuveja ja asenna laite tukevasti.

Älä pura seinäkiinnikettä osiin tai tee siihen muutoksia.

Muutoin seinäkiinnike voi pudota ja aiheuttaa vamman tai omaisuusvahingon.

Älä irrota ruuveja ja muita kiinnitystarvikkeita TV:n asentamisen jälkeen.

Muuten TV voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Älä kohdista seinäkiinnikkeeseen TV:n lisäksi muuta kuormitusta.

Muuten TV voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Älä asenna seinäkiinnikettä seinälle niin, että TV:n kulmat tai sivut ovat irti seinästä.

Älä asenna seinäkiinnikettä sellaiseen kohtaan (esimerkiksi pylvääseen), jossa näytön kulmat tai sivut ovat irti seinästä. Seinäpinnan yli ulottuvaan näytön kulmaan tai reunaan osumisen seurauksena voi olla vammautuminen tai omaisuusvahinko.

Älä asenna TV:tä ilmastointilaitteen ylä- tai alapuolelle.

Jos TV on pitkään alttiina vesivuodolle tai ilmastointilaitteesta tulevalle ilmavirralle, seurauksena voi olla tulipalo, sähköisku tai TV:n vioittuminen.

Kiristä ruuvit ilmoitettuihin kohtiin tukevasti.

Muutoin TV voi pudota ja aiheuttaa vamman tai vioittua.

Suojaa TV iskuilta asennuksen aikana.

Jos TV:hen kohdistuu isku, se voi pudota tai rikkoutua. Tämä voi aiheuttaa vamman.

Asenna TV pystysuoralle ja tasaiselle seinälle.

Muuten TV voi pudota ja aiheuttaa vamman.

Varmista, ettei virtajohto tai liitäntäkaapeli jää puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin yksikön ja seinän väliin tai taittuu tai kiertyy voimakkaasti, sen sisäiset johtimet voivat paljastua, jolloin seurauksena voi olla oikosulku tai sähkövirran katkeaminen. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Älä käytä tuotteen puhdistuksessa ja kunnossapidossa liiallista voimaa.

Älä kohdista TV:n yläpinnalle suurta voimaa. Muuten TV voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Varotoimet

• Jos käytät seinäkiinnikkeeseen asennettua TV:tä pitkään, TV:n takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota. Tämä vaihtelee seinämateriaalien mukaan.
• Jos seinäkiinnike irrotetaan seinästä asennuksen jälkeen, ruuvinreiät jaävät näkyviin seinään.
• Älä käytä seinäkiinnikettä paikassa, jossa se on alttiina tärinälle.

Valmistelu

• Varmista ennen asennusta, että käytettävissäsi on TV:n käyttöohjeet, mukana toimitettu "Asennusohje", ristipääruuvitaltta ja sähköporakone.
• Jos käytät yhteensopivaa TV-mallia, jota tämä käyttöohje ei koske, tarkista asennusohjeet oman TV:si käyttöohjeista.
• Katso lisätietoja "Asennusohje", jos ohjeen kohdalla näkyy merkki

Osien tarkastaminen

A Lankakiinnike ×1
B Juoksupyörä ×2
C Ylös taittuva kiinnike ×1
D Hihnakiinnike ×1
E Tukihihna ×1
F Ankkuri A ×6 (varakappale ×1)
G Puuruuvi (φ5×65)	×6 (varakappale ×1)
H Ankkuri B ×6 (varakappale ×1)
I Ru uvi (M5×60) ×6 (varakappale ×1)
J Ru uvi (M6×18) ×4
K Pchmuste A ×4
L Pchmuste B ×4
M Papcrimali ×1
N Asennusohje ×1
O Käyttöohje(tämä käyttöopas)	×1

_20

Pidä pienet osat poissa lasten ulottuvilta, jotta niitä ei vahingossa niellä.

Asennus

1 Asennuspaikan valitseminen

Valitse TV:n keskikohdan sijainti.

1 Tee paperimalliin ® TV:n keskikohdan osoittava merkki. Katso tarvittavat tiedot tämän käyttöohjeen lopussa olevan "Television asennusmittataulukko" -taulukon kohdasta Ruudun keskikohdan mitta ©.

Kiinnitä paperimalli seinään teipillä.

Valitse asennuspaikka TV:n mittojen ja paperimalliin Ⓜ merkityn ruudun keskikohdan perusteella, ja kiinnitä paperimalli Ⓜ seinään teipillä.

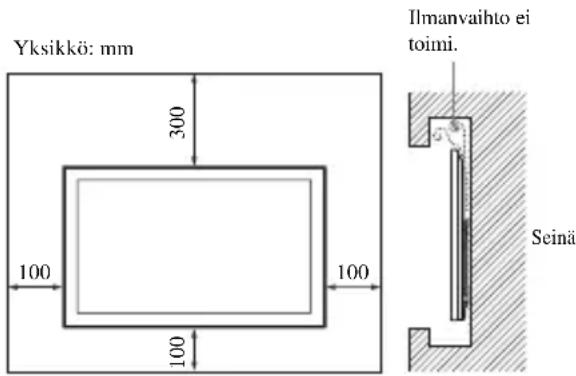

Jätä TV:n ja sisäkaton tai seinän ulkonevien osien väliin alla olevassa kuvassa vasemmalla näkyvä väli. Älä koskaan asenna TV:tä alla olevassa kuvassa oikealla näkyvällä tavalla:

Yksikkö: mm 300 100 100 100 Ilmanvaihto ei toimi. Seinä

_工

Jos viet kaapelit seinän sisälle, tee seinään aukko kaapeleita varten ennen asennuksen aloittamista.

2 Lankakiinnikkeen kiinnittäminen seinään

VAARA

Seinän, jolle TV asennetaan, on kestettävä vähintään neljä kertaa TV:n paino. (TV:n paino löytyy sen käyttöohjeesta.)

Tarkista sen seinän vahvuus, jolle TV asennetaan. Vahvista seinää tarvittaessa.

Tee reiät seinäasennusta varten.

1 Poraa sähköporakoneella neljä reikää paperimallissa Ⓜ olevien merkkien kohdalle.

A Paksut seinät

Poraa seinään 65 mm syvät reiät 9 mm:n poralla. Tämä ohje on tarkoitettu vakioasennukseen.

B Ohuet seinät

Tämä ohje on tarkoitettu tukevaan asennukseen, jossa käytetään ankkuria B Ⓗ. Poraa reiät vain seinän pintalevyyn 13 mm:n poralla.

2

Asenna lankakiinnike paikalleen.

Irrota paperimalli Ⓜ seinästä ja kiinnitä lankakiinnike Ⓐ seinään.

A Paksut seinät

① Kiinnitä ankkurit A Ⓕ seinään porattuihin reikiin.

2 Kiinnitä lankakiinnike Ⓐ seinään neljällä puuruuvilla (φ5×65) Ⓑ.

B Ohuet seinät

① Työnnä ankkurit B Ⓗ reikiin siten, että niiden metalliosat ovat kohti seinässä olevia reikiä.
2 Vedä ankkureita B Ⓗ ja varmista, etteivät ne tule ulos seinästä.
③ Työnnä ankkurin B Ⓗ hattu kiinni seinään.
4 Käännä ankkurin B Ⓗ ylä- ja alapäitä eteen ja taakse ja käännä sitten kaksi kahvaosaa ylös ja alas kiinni seinään.
5 Nämä kaksi kahvaosaa vedetään ulos, ja ankkuri B ⑧ kiinnittyy seinään.
6 Kiinnitä lankakiinnike Ⓐ seinään neljällä ruuvilla (M5×60) Ⓘ.

3 TV:n asennuksen valmisteleminen

Varmista, että pöytäjalusta on kiinnitetty TV:hen ja että TV on pystysuorassa asennossa (asennuskulma on 0°). Jos TV:hen on kiinnitetty liitäntäkansi tai pohjasuojus, irrota se ennen seuraavassa kuvattujen toimien tekemistä.

Katso lisätietoja TV:n käyttöohjeesta.

Jos kiristät ruuveja sähkökäyttöisellä ruuvinvääntimellä, valitse kiristysvoiman asetukseksi noin 1,5 N•m (15 kgf•cm).

Kiinnitä pehmusteet.

1

Kiinnitä pehmuste A Ⓐ kumpaankin juoksupyörään Ⓑ ja kiinnitä ylös taittuvaan kiinnikkeeseen Ⓐ ja hihnakiinnikkeeseen Ⓑ kumpaankin kaksi pehmustetta B ⒇.

Jos käytössä on kotiteatterijärjestelmä HT-CT350

Kiinnitä jäljellä olevat pehmusteet kahteen juoksupyörään, ylös taittuvaan kiinnikkeeseen ja hihnakiinnikkeeseen jo kiinnitettyihin pehmusteisiin.

2

Irrota ruuvit TV:n takapaneelista.

Jos TV:n takapaneeliin on kiinnitetty neljä ruuvia, irrota ne kaikki. Katso lisätietoja TV:n käyttöohjeesta.

3

Kiinnitä juoksupyörät.

Kiinnitä juoksupyörät Ⓑ ruuveilla (M6×18) Ⓙ TV:n takapancelin kahteen ylempään ruuvinreikään.

4

Kiinnitä ylös taittuva kiinnike.

Kiristä ylös taittuva kiinnike © ruuvilla (M6×18) ⏻ TV:n takapancelin alempaan oikcanpuoleiseen ruuvinreikään.

5

Kiinnitä tukihihna.

Sijoita tukihihna Ⓔ* hihnakiinnikkeen Ⓓ seinämien väliin ja säädä sen pituutta siten, että ainakin yksi reikä on TV:n alareunan alapuolella.

Kiinnitä tukihihna Ⓔ ruuvilla (M6×18) Ⓙ TV:n takapaneelin alempaan vasemmanpuoleiseen ruuvinreikään.

* Tukihihnan Ⓔ kiinnittäminen seinään on suositeltavaa turvallisuussyistä.

6

Kytke virtajohto ja liitäntäkaapelit.

Katso lisätietoja TV:n käyttöohjeesta.

4 TV:n asentaminen seinälle

1 Katso lisätietoja TV:n käyttöohjeesta.

2

Ripusta TV lankakiinnikkeen varaan.

Varmista, että TV:tä kannattelee ainakin kaksi henkilöä, ja että he kannattelevat sitä molemmin käsin. Ripusta TV:hen kiinnitettyjen juoksupyörien Ⓗ akselit tukevasti langalle.

3

Suorista TV:n asento.

Tarkista TV:n asento katsomalla sitä edestä ja säädä asentoa tarvittaessa siirtämällä TV:tä oikealle tai vasemmalle.

4

Estä TV:n putoaminen.

Kiinnitä tukihihna Ⓔ seinään ankkurilla A Ⓕ ja puuruuvilla (φ5×65) Ⓗ (paksut seinät) tai ankkurilla B Ⓗ ja ruuvilla (M5×60) ① (ohuet seinät).

Asennuksen lopputarkistus

Tarkista seuraavat asiat.

• Kummankin juoksupyörän Ⓑ akselit on ripustettu tukevasti langalle.
• Virtajohto tai liitäntäkaapeli ei ole vääntynyt tai puristuksissa.

Lisätietoja

Kaapelien kytkeminen

Jos haluat irrottaa virtajohdon ja liitäntäkaapelin ottamatta TV:tä seinältä, voit nostaa TV:n alareunan irti seinästä ylös taittuvalla kiinnikkeellä ©.

45

Jos TV on XBR-60LX90□* tai KDL-60LX90□*/60NX80□*, ylös taittuvaa kiinnikettä © ei voi taittaa.

* Varsinaisissa mallinimissä "□" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.
