HASZNÁLATI ÚTMUTATÓ SUWH500 SONY

Köszönjük, hogy ezt a készüléket vásárolta meg!

Vevők számára

A termék felszereléséhez mcgfelelő tapasztalat szükséges. A szerelést a Sony viszonteladója vagy szerződött alvállalkozója végezze, különös tekintettel a szerelés biztonságára. A Sony nem tehető felelőssé a helytelen kezelésből vagy a helytelen szerelésből, illetve a mcgadott terméktől eltérő termék felszereléséből adódó semmilyen anyagi kárért vagy személyi sérülésért. Az Ön törvényes jogait (ha vannak) ez nem érinti.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el czt az útmutatót. A Sony nem tchető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.

Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Alaposan olvassa el ezt az útmutatót és használja megfelelően a terméket. A későbbi használat céljára őrizze meg ezt az útmutatót.

A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termékek helyetlen használata azonban súlyos égési sérülést, áramütést okozhat, a termék feldőlhet vagy lecshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

Meghatározott termékek

A következő termékek előzetes értesítés nélkül megváltoztathatók, kifogyhatnak a raktárkészletből, vagy gyártásuk megszűnhet. Néhány típus csak bizonyos régiókban kapható.

Színes LCD TV

XBR-60LX90□*, KDL-60LX90□*/60NX80□*

XBR-52LX90□*, KDL-52LX90□*/52NX80□*

XBR-46LX90□*, KDL-46NX80□*/46NX70□*

A falra függesztő konzol a fent megadott készülékekhez használható. Más TV-k esetében a használható falra függesztő konzol típusát a készülék használati útmutatója tartalmazza.

* Az adott típusnévben szcreplő „☐” a típusra jellemző számot és/vagy karaktert jelöl.

FIGYELEM!

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék feldölhet vagy leeshet.

A szerelést erre felhatalmazott vállalkozó végezze, a gyerekeket tartsa távol a szerelés helyszínétől.

A falra függesztő konzol vagy a TV helytelen felszerelése esetén a következő balesctek következhetnek be. A szerelést felhatalmazott vállalkozónak kell végeznic.

- A TV leeshet és súlyos sérülést, zúzódást vagy törést okozhat.

• Ha a fal, amelyre a falra függesztő konzolt felszerelik, nem stabil, egyenetlen vagy nem merőleges a padlózatra, akkor a készülék leeshet és személyi sérülést vagy anyagi kárt okozhat. A falnak legalább a TV súlyának négyszeresét kell elbírnia. (A súlyt lásd a TV-készülék használati útmutatójában.)
• Ha a falra függesztő konzol felerősítése nem eléggé erős, akkor a készülék leeshet és személyi sérülést vagy anyagi kárt okozhat.

A TV szállítását és levételét erre felhatalmazott vállalkozó végezze.

Ha a TV szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék lecshet és személyi sérülést vagy anyagi kárt okozhat. A TV szállítását és levételét két vagy több személy végezze.

Ne támaszkodjon a TV-re és ne kapaszkodjon bele.

Ekkor a TV Önre eshet és súlyos sérülést okozhat.

A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait.

Ha más alkatrészeket használ, akkor a TV leeshet és személyi sérülést okozhat, vagy a TV megsérülhet.

Ügyeljen a falra függesztő konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére

Ha bármelyik csavar laza, vagy kiesik, akkor a falra függesztő konzol leeshet és személyi sérülést vagy anyagi kárt okozhat. A fal anyagának megfelelő csavart használja, és az egységet biztonságosan rögzítse a falra.

A falra függesztő konzolt ne szerelje szét és az alkatrészeit ne változtassa meg.

Ekkor a falra függesztő konzol leeshet és személyi sérülést vagy anyagi kárt okozhat.

A TV felerősítése után ne távolítsa el a csavarokat stb.

Ekkor a TV leeshet és személyi sérülést vagy anyagi kárt okozhat.

A falra függesztő konzolra csak a TV-t erősítse fel.

Ekkor a TV leeshet és személyi sérülést vagy anyagi kárt okozhat.

VIGYÁZAT!

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat!

A falra függesztő konzolt ne szerelje fel olyan helyen, ahol a TV sarkai vagy oldalai kilóghatnak a fal síkjából.

A falra függesztő konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a TV sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a TV kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.

A TV-t ne szerelje légkondicionáló alá vagy fölé.

Ha a TV-t hosszú ideig éri a légkondicionálóból csepegő víz vagy a levegőáram, az tüzet, áramütést okozhat, vagy a TV helytelenül működhet.

A megfelelő pozíciókban erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a TV leeshet és személyi sérülést okozhat, vagy a TV megsérülhet.

Ügyeljen arra, hogy felszerelés közben ne érje ütés a TV-t.

Ha a TV-t ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat.

A TV-t olyan sík falra szerelje fel, amely merőleges a padlózatra.

Ellenkező esetben a TV leeshet és személyi sérülést okozhat.

Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be.

Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat.

A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.

Ne nyomja meg nagy erővel a TV felső részét. Ekkor a TV leeshet és személyi sérülést vagy anyagi kárt okozhat.

Biztonsági előírások

• Ha a falra függesztő konzolra crősített TV-t hosszú ideig használja, akkor a fal anyagától függően a TV mögött vagy felett elszíneződhet a falfelület, a tapéta leválhat.
• Ha a falra függesztő konzolt leszereli, a csavarfuratok megmaradnak.
• Ne használja a falra függesztő konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.

Előkészületek

• A felszerelés előtt készítse elő a következő eszközöket: a TV használati útmutatója, „Felszerelési útmutató”, kereszthornyos (Philips) csavarhúzó, elektromos fúrogép.
• Ha olyan támogatott TV-készüléket használ, amelyik nem szerepel ebben a kézikönyvben, akkor keresse meg a felszerelési utasításokat a TV használati útmutatójában.
• Ha az eljárás mellett jel áb akkor használja a „Felszerelési útmutató”.

Ellenőrizze, hogy a csomag minden mellékelt alkatelemet tartalmaz-e

A	Huzalos tartó ×1
B	Tarcsa ×2
C	Tamasztó tartó ×1
D	Hevedertartó ×1
E	Tartópánt ×1
F	„A” tipli ×6 (×1 tartalék)
G	Facsavár (φ5×65)	×6 (×1 tartalék)
H	„B” tipli ×6 (×1 tartalék)
I	Csavar (M5×60) ×6 (×1 tartalék)
J	Csavar (M6×18) ×4
K	„A” alátételem ×4
L	„B” alátételem ×4
M	Papírsablon ×1
N	Felszerelési útmutató ×1
O	Útmutató(ez a kézikönyv)	×1

[Unreadable]
A kis méretű alkatrészeket tartsa gyerekek elöl elzárva, hogy véletlenül se nyelhessék le őket.

Felszerelés

1 Határozza meg a felszerelés helyét.

Döntse el, hol helyezkedjen el a TV közepe.

1 Rajzoljon egy, a TV-képernyő közepét jelző jelet az 📂 papírsablonra, a © képernyő közepének mérete alapján. Ez a méret a kézikönyv végén, a „Mérettáblázat a TV-készülék felszereléséhez” című részben található.

A sablont ragasztószalaggal ragassza a falra.

2 A TV mérete és az Ⓜ papírsablonon található, a TV-képernyő közepét jelölő jelzés alapján döntse el, hová kívánja felszerelni a tévékészüléket, majd az Ⓜ papírsablont ragasztószalaggal ragassza a falra.

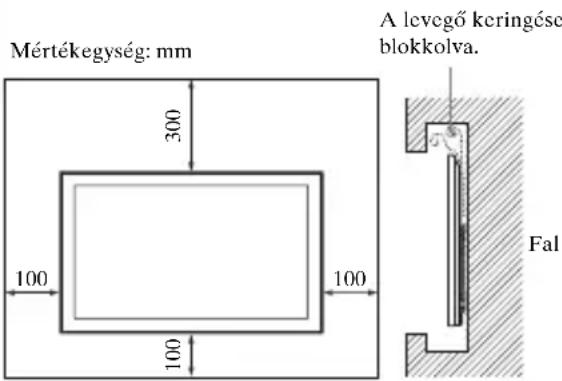

Az alábbiak szerint hagyjon megfelelő szabad helyet a TV és a mennyezet, illetve a fal kiálló részei között. A TV-t ne szerelje fel úgy, ahogy az a következő jobb oldali ábrán látható:

Mértékegység: mm 300 100 100 100 A levegő keringése blokkolva. Fal

20^
Ha a kábeleket a falban fogja vezetni, a felszerelés megkezdése előtt készítse el a kábelek falbemeneti nyílását.

2 A huzalos tartó felszerelése a falra

FIGYELEM!

A falnak, amelyre a TV-t felszereli, legalább a TV súlyának négyszeresét kell elbírnia. (A súlyt lásd a TV-készülék használati útmutatójában.)

Állapítsa meg a TV felszercléséhez használt fal terhelhetőségét. Szükség esetén megfelelően erősítse meg a falat.

A falra felszereléshez szükséges furatok elkészítése.

1 Elektromos fúróval fúrja ki az Ⓜ papírsablonon megjelölt négy furatot.

A Vastag falak

Fúrjon 65 mm mély furatokat a falba 9 mm átmérőjű fúróval. Ez a normál felszerelést biztosítja.

B Vékony falak

Ez a szilárdabb felszerelést biztosítja a Ⓗ „B” tipli használatával. Csak a fal felszínén készítsen furatokat 13 mm átmérőjű fúróval.

(folytatódik)

2

Szerelje fel a huzalos tartót.

Válassza le az Ⓜ papírsablont a falról, és rögzítse az Ⓐ huzalos tartót a falhoz.

A Vastag falak

① Helyezze be az Ⓕ „A” tipliket a falba fúrt furatokba.

2 Rögzítse az Ⓐ huzalos tartót a falhoz a négy Ⓖ facsavarral (φ5×65).

B Vékony falak

① Helyezze be a Ⓗ „B” tipliket a falba fúrt furatokba úgy, hogy a fém részük nézzen a falba fúrt furat felé.
② Húzza maga felé a Ⓗ „B” tipliket, és ellenőrizze, hogy nem jönnek-e ki a falból.
③ Nyomja be a Ⓗ „B” tiplik fejét a falba.
4 Hajlítsa a Ⓗ „B” tiplik felső és alsó végét clórc és hátra, majd húzza a két fogantyút fel és le, amíg hozzá nem érnek a falhoz.
5 A két fogantyú kiszakad, és a Ⓗ „B” tipli rögzül a falban.
6 Rögzítse az Ⓐ huzalos tartót a négy darab Ⓘ csavarral (M5×60) a falhoz.

3

TV felszerelésének előkészítése

Ellenőrizze, hogy a TV-n rajta legyen az asztali állvány, és a TV ne legyen megdöntve (azaz az állvány 0°-os szögben legyen). Ha a TV csatlakozóit takaró lemez, vagy az alsó takarólcmez fel van szerelve a tévékészülékre, távolítsa el azokat az alábbi eljárás végrehajtása előtt. Részleteket a TV használati útmutatójában talál.

Elektromos csavarbehajtó használata esetén kb. 1,5 N•m {15 kgf•cm} meghúzási nyomatékot kell beállítani.

Szerelje fel az alátételemeket.

1 Egy-egy Ⓑ „A” alátételemet rögzítsen a Ⓑ tárcsákra, két-két Ⓑ „B” alátételemet pedig rögzítsen a Ⓑ támasztó tartóra, valamint a Ⓑ hevedertartóra.

A HT-CT350 házimozirendszer használata esetén

A megmaradt alátételemeket rögzítse a két tárcsára, a támasztó tartóra és a hevedertartóra már rögzített alátételemekre.

Távolítsa el a csavarokat a TV hátuljából.

Ha a TV hátuljába négy csavar van becsavarva, mindegyiket távolítsa el. Részleteket a TV használati útmutatójában talál.

Szerelje fel a tárcsákat.

Rögzítse a Ⓑ tárcsákat a ⌊ csavarokkal (M6×18) a TV hátuljának tetején található két csavarfurat használatával.

Szerelje fel a támasztó tartót.

A © támasztó tartót rögzítse a ⚠ csavarokkal (M6×18) a TV hátulján található jobb alsó csavarfurat használatával.

Szerelje fel a tartópántot.

Igazítsa be az Ⓔ* tartópántot a Ⓓ hevedertartó két oldala közé, majd állítsa be az Ⓔ tartópántot úgy, hogy a TV alsó széle alatt legalább egy lyuk látszódjon.

Rögzítse a Ⓙ csavarral (M6×18) a TV hátulján található bal alsó csavarfurat használatával.

* A z ① tartópántot biztonsági okokból érdemes a falhoz rögzíteni.

6

Csatlakoztassa a hálózati kábelt és az összekötő kábeleket.

Részleteket a TV használati útmutatójában talál.

4

TV felszerelése a falra

1 Részleteket a TV használati útmutatójában talál.
2 Gondoskodjon róla, hogy legalább két ember mindkét kézzel tartsa a TV-t. A TV-re szerelt két Ⓑ tárcsa tengelyét szorosan akassza a huzalra.
3 A TV elejét nézve mozgassa a készüléket jobbra-balra, hogy megfelelő vízszintes helyzetbe állítsa.

Távolítsa el az asztali állványt.

Akassza fel a TV-t a huzalos tartó huzaljára.

Állítsa be vízszintesre a TV-t.

Akadályozza meg, hogy leeshessen a TV.

4 Az. E tartópántot rögzítsce a falhoz az F „A” tiplivel és a G facsavarral ( 5×65 ) (vastag falak), illetve a H „B” tiplivel és az ① csavarral (M5×60) (vékony fal esetén).

A felszerelés ellenőrzése

Ellenőrizze a következőket.

• A két Ⓑ tárcsán található tengelyek szorosan illeszkednek a huzalra.
• A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.

Egyéb információk

A kábelek kihúzása

A © támasztó tartóval döntse előre a TV-t, így könnyen kihúzhatja a hálózati kábelt és a többi kábelt a falra akasztott TV-ból.

4

Ha az Ön TV-je XBR-60LX90□* vagy KDL-60LX90□*/60NX80□* típusú, akkor a támasztó tartót © nem lehet használni.

* Az adott típusnévben szereplő „☐” a típusra jellemző számot és/vagy karaktert jelöl.
