| Terméktípus | Fali TV-tartó |
| Márka | Sony |
| Modell | SUWL500 |
| Súly | 4,7 kg (10 lb 6 oz) |
| Anyag | Fém |
| Döntési szög | 0°, 5°, 10°, 15° vagy 20° |
| Kompatibilitás | Sony LCD TV-k 32-46 hüvelyk (KDL-46D30xx, KDL-40D30xx, KDL-32D30xx stb. modellek) |
| Telepítés | Csak hivatalos telepítő által |
| Fal minimális teherbírása | A TV súlyának 4-szerese |
| Fali rögzítőcsavarok | 4 db 8 mm átmérőjű csavar (nem tartozék) |
| Mellékelt tartozékok | Alaprögzítő konzol (2), rögzítő horog (2), csavarok (+PSW6×16) (4), csavarok (+BVST4×12) (6), imbuszkulcs (1) |
| Biztonság | Ne szerelje szét, ne módosítsa, ne telepítsen nem specifikált készüléket. Ne támaszkodjon a TV-re. |
| Karbantartás | Tisztítsa puha, száraz ruhával. Ne használjon folyadékokat. |
| Javíthatóság | Nem javítható felhasználó által. Forduljon hivatalos telepítőhöz. |
Gyakran ismételt kérdések - SUWL500 SONY
Felhasználói kérdések a következőről SUWL500 SONY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fali tartó PDF formátumban ingyenesen! Találja meg kézikönyvét SUWL500 - SONY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SUWL500 márka SONY.

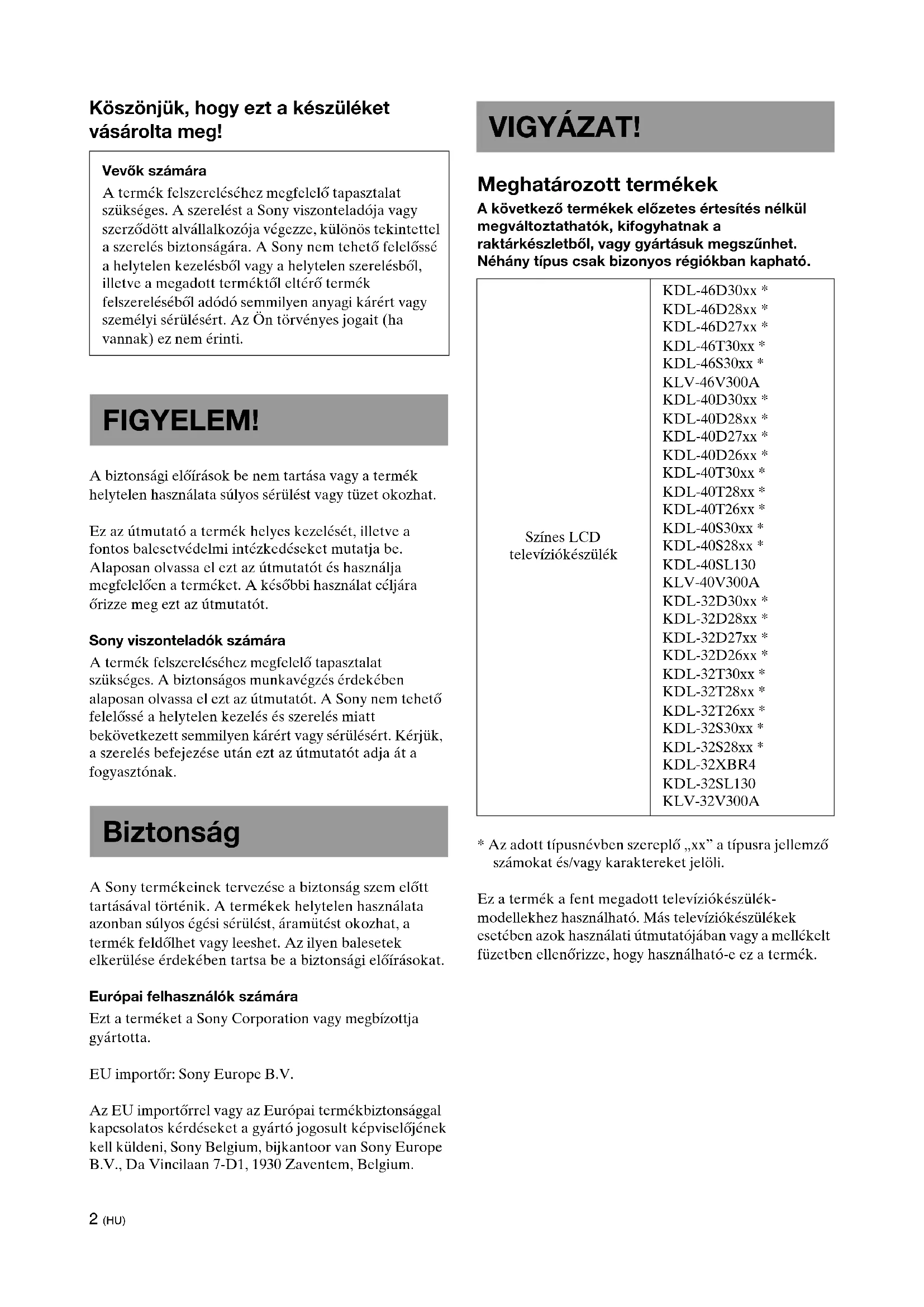

HASZNÁLATI ÚTMUTATÓ SUWL500 SONY
Köszönjuk, hogy ezt a készüléket vásárolta meg!
Vevok szamara
A termek felszereléséhez megfelelo tapasztalat szükségcs. A szreclst a Sony visontcladoja vagy szerzódott alvallalkozója végezze, kūlönös tekintettel a szerclésBiztonságára.A Sony nem tchetó fcellosse a helytelen kezelésból vagy a helytelen szerelesból, illictve a megadott terméktól clteró termek felszerelésból adódo semmilyen anyagi kárert vagy személyi scrülscét. Az On törvenyes jogait (ha vannak) ez nem érinti.
FIGYELEM!
ABiztansagi eloirasok be nem tartasa vagy a termek helytelen hasznalata sulyos serulest vagy tuzet okozhat.
Ez az utmutató a termek helycs keczelcsét, illetve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutatot es hasznalja mcgfecloen a termeket. A késobbi hasznalat celjara orizzc mcg ezt az utmutatot.
Sony viszonteladók szárá
A termek felszerelcschez mcgelelo tapasztalat szukséges. ABiztonsagos munkavegzes erdekében alaposan olvassa cl czt az utmutatot. A Sony nem tchcto felelosse a helytelen kezelés es szerelés miatt bckovetkczett semmilycn karcrt vagy scrulisert. Kcrjuk, a szerelés befejezese utan ezt az utmutatot adja at a fogyasztonak.
Biztonság
A Sony termékeinek tervezese a biztonság szem elöttt tartásával történik. A termékek helytelen használata azonban súlyos égési sérülésst, áramütest okozhat, a termek feldölhet vagy leeshet. Az ilyen balesetek elkerülse erdekében tartsa be a biztonsági elóirasokat.
Europai felhasznalok szamara
Ezt a terméket a Sony Corporation vagy megbízottjagyártotta.
EU importo: Sony Europe B.V.
Az EU importorrel vagy az Europai termekbizonsaggal kapcsolatos kerdesekt a gyarto jogosult kcpvisclojnek kell kuldeni, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.
VIGYÁZAT!
Meghatározott termékek
A következő termékek előzetés értesités nélkül megváltoztathatok, kifogyhatnak a raktárkszletból, vagy gyartásuk megszünhet. Nehány típusCsakbizonyos régiokban kaphato.
| Szénes LCD television készülk | KDL-46D30xx * KDL-46D28xx * KDL-46D27xx * KDL-46T30xx * KDL-46S30xx * KLV-46V300A KDL-40D30xx * KDL-40D28xx * KDL-40D27xx * KDL-40D26xx * KDL-40T30xx * KDL-40T28xx * KDL-40T26xx * KDL-40S30xx * KDL-40S28xx * KDL-40SL130 KLV-40V300A KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A |
- Az adott típusnévben szereplö „xx" a típusra jellemzó szamokat és/vagy karaktereket jalöli.
Ez a termek a fent megadott teviziokeszülke-modellekhez hasznalhato. MÁs teviziokszülékek esétben azok hasznalati utmutatójában vagy a mellekelt füzetben Ellenőrizze, hogy hasznalhato-e ez a termek.
Vevok szamára
FIGYELEM!
A kōvetkezōBiztonsági elóirások be nem tartasa sulyos égési serulést, halált, áramütest okozhat, a termek feldölhet vagy leeshet.
A szerelest erre felhatalmazott vallalkozó végezze, és a gyerekeket tartsa távol a szereles helyszínétól.
A fali konzol vagy a keszülék helytelen felszerelése eseten a követkczo balcsctek következhnetnek be. A szerelest felhatalmazott vallalkozónak kell vegeznie.
A keszülék leeshet, és sulyos sérülést, zúzódast vagy törési okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem meroleges a padlozatra, akkor a keszülek leeshet, és személyi serulést vagy anyagi kart okozhat. A falnak legalabb a keszülck sulyanak negyszeresét kell ebirnia. (A sulyt lásd a tv-keszülék hasznalati utmutatójaban.)
Ha a fali konzol felerositese nem elegge eros, akkor a keszulek Iceshct, es szmelyi scrulest vagy anyagi kart okozhat.
A keszülék szállításat és levételét. erre felhatalmazott vallalkozó vegezze.
Ha a keszülk szallitásat vagy levelet nem felhatalmazott vallalkozó vegzi, a keszülk leeshet, és szemelyi serulést vagy anyagi kárt okozhat. A keszülk szallitásat és leveletét két vagy tobb szemely vegezze.
A keszülékre ne froccsenjensmilyen folyadék.
Ha a keszüléket nedvesség éri, az:tüzet és áramütest okozhat.
A keszülék felerosítése utan netávolítsa el a csavarokat stb.
Ellenkezo esetben a keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.
A fali konzolt ne szerelje szét, és az alkatrészeit ne valtoztassa meg.
Ekkorafali konzol leeshet,es szemelyis erulest vagy anyagi kart okozhat.
A fali konzolraCsak a megadott keszüléket erösítse fel.
Ez a fali konzolCsak a megadott keszulekkekhez hasznalhato.Mas keszulek felerositese eseten a keszulek leeshet,eltorhet,es szemelyi serulest vagy anyagi kart okozhat.
Ne fedje el a keszülékszellozonyilásait.
Ha elfedi a szellozonyilasokat (teritovel stb.), a keszulek belseje felforrosodhat, es tuzet okozhat.
A fali konzolraCsak a keszüléket erösítse fel.
Ellenkezo esetben a keszulek leeshet, es szcmelyi scrulest vagy anyagi kart okozhat.
Ne támaszkodjon a készülékre, és ne kapaszkodjon bele.
Ekkor a keszulek Onre eshet, es sulyos scrulest okozhat.
A keszüléket ne érje eső vagy nedvesség.
Ez tüzet vagy áramütest okozhat.
A keszüléket ne használja meleg, parás vagy kulönösen poros helyen, vagy ott, ahol a keszülék mechanikai rezgésnek lehet kitéve.
Ez tüzet vagy áramütest okozhat.
A keszülék bözelében ne tároljön gyúlékony anyagot, és ne használjon nyílt lángot (pédául gyertyát).
A tuz elkerulse erdekében a keszülk kozelben nc tároljon gyulekony anyagot, es ne hasznaljon nyft langot (póldaul gyertyat).
VIGYÁZAT!
Az alábbiBiztonsági elóirások be nem tartasa személyi sérulést vagy anyagi kart okozhat.
A fali konzolt ne szerelje fel olyan helyen, ahol a keszülék sarkai vagy oldalai kiloghatnak a fal sikjából.
A fali konzolt ne szerelje fel olyan falfelültre, pédául oszlopra, ahol a keszülk sarkai vagy oldalai kiloghatnak a fal sikjából. Ha egy személy vagy tárgy a keszülk kiáló sarkaba vagy oldába utközik, az személyi scrülçst vagy anyagi kár okozhat.
A keszülék tisztitása vagy karbantartása során ne alkalmazzon tul nagy erőt.
Ne nyomja meg nagy erövel a keszülék felső résztét. Ellenkező esetben a keszülék leeshet, és személyi sérülésst vagy anyagi kárt okozhat.
A keszüléket ne szerelje légkondcionálo alá vagy fölé.
Ha a keszüléket hosszú ideig éri a legkondicionalóblc scepego viz vagy a levegoáram, az áramütest okozhat, vagy a keszülék helytelenül muködhet.
Biztonsági elóirások
Ha a fali konzolra erositet keszuleket hossz uideig hasznalja, akkor a fal anyagatol fuggoen a kszulek mogott vagy felett elszineczodhet a falfelulet, a tapeta levalhat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
Ha 300 ohmos jeltovabbito kábeleket gezetett el a falban, ajánlott ezeket 75 ohmos koaxialis kábelekre cserénlni. Ha továbbra is 300 ohmos jeltovabbito kábeleket kell használnia, gyózódjön meg rola, hogy clegendó hely legyen a televíóczülák és a falban futo jeltovabbito kábelek kozott a felszereles elott. A felszereles elott a felhatalmazott vallalkozóval beszelje meg a megfelelo felszerelési helyet (radios zavarmentesscg stb.).
A fali konzol felszerelése
Sony viszonteladók szárára
FIGYELEM!
Vevok szamára
A termek felszerelésehez megfelelo tapasztalat szükséges. A szerclést a Sony visonteladoja vagy felhatalmazott vallalkozója végezze, különös tekintcttcl a szreclésBiztonságára.
Sony viszonteladok szárá
A következő utmutatásokCsak a Sony visonteladókszámárszólnek. Feltétlenül olvassa el a fentibiztonságielóírasokat,ésa készülk felszerelése,karbantartasaésellenörzesc során fokozottanügyeljen abiztonságra.
Ugyeljen a fali konzol ennek a hasznalati utmutatónak megfelelo, biztonságos falra rogzítésere.
Ha barmclyik csavar laza, vagy kicsik, akkor a fali konzol leeshet, es szemelyiscrulest vagy anyagi kart okozhat. A falanyaganak megfelelo csavart hasznalja, es az egyscget negy vagy tobb 8 mm atmeroju (vagy azzal egyenerteku) csavarralBiztonsagosan rogzitsc a falra.
A mellekelt csavarokat es csatlakozoelemeket hasznalja, és tartsa be a hasznalati utmutató utasitsait. Ha mas alkatreszeket hasznal, akkor a keszülék leeshet, és személyi sérülést okozhat, vagy megserülhet.
A fali konzolt a használati utmutató utasításainak szigó betartásával, helyesen szerelje össze.
Ha valamelyik csavar laza, vagy kiesik, akkor a keszülék leeshet, és szemelyi serülest okozhat, vagy megserülhet.
A megfelelo gezicikban erosen huzza meg a csavarokat.
Ennek elmulasztása eseten a keszülk leeshet, és személyi sérülst okozhat, vagy megserülhet.
Ugyeljenarra, hogy felszerelés kozben ne erje utés a keszüléket.
Ha a keszülket utes eri, akkor leeshet vagy eltörhet. Ez szcmélyi sérlestre okozhat.
A keszüléket oyan sik falra szerelje fel, amely merőleges a padloźatra.
Ellenkezo esetben a keszulek leeshet, és szemelyi sérulest okozhat.
A keszülék helyes felerosítése utan megfeleloen rögzítse a kábeleket.
Ha a kabelck embarbe vagy targyakba gabalyodnak, az szemelyi serulest okozhat, es a keszulek megrongalódhat.
Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek necsipódjenek be.
Ha a halózati kábl vagy az összckö tó kábelek a keszülék és a fal kéze csipodnek, illetve erószakosan meghajlítják vagy megcsavarják oket, akkor a belso gezétéck szabaddá valhatnak, és róvidzárlat vagy szakadas kovetkezhet be. Ez:tüzet vag okozhat.
Ugyeljenarra, hogy felszerelés kozben ne sertse meg a kezét vagy az ujjait.
Uglylen arra, hogy a fali konzol vagy a keszülck felszerelésekor ne sértse meg a kezet vagy az ujjait.
A fali konzol falra erositéséhz szükséges csavarok nincsenek mellekelve.
A fali konzol falra crositeschez hasznalja a fal anyaganak es szerkezetnek megfelelo csavarokat.
A fali konzol tvkészülékre való felszerelésével kapcsolatosutasításokat letöltheti a SONY webhelyéról.
Felszerelés elött
Ha a 2. oldal tablazataban nem szereplo
televiziokszuléket szeretne felszerelni, tekintse meg
annak hasznalati utmutatójat vagy a mclékct
füzetet.
1. lépés:
A felszereléshez szükséges alkatrészek Ellenőrzésé
1 Keszitsen elő négy vagy tobb 8 mm átméröjú vagy azzal egyenértekü csavart (nem tartozék) és egy csavarhuzó. A fal anyaganak megfelelo csavarokat valasszon.

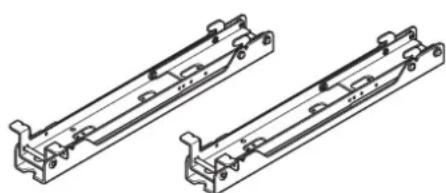

2 Csomagolja ki a dobozt, és ellenőrizze, hogy megtalálhatóke benne a következő elementk.
Fali konzol alapja (2)
Tartokampo (2)
Csavar (+BVST4× 12) (6)
Csavar (+PSW6× 16) (4)
Imbuszkulcs (1)
2. lépés:
A felszereléshez megfelelo hely kivalasztasa
1

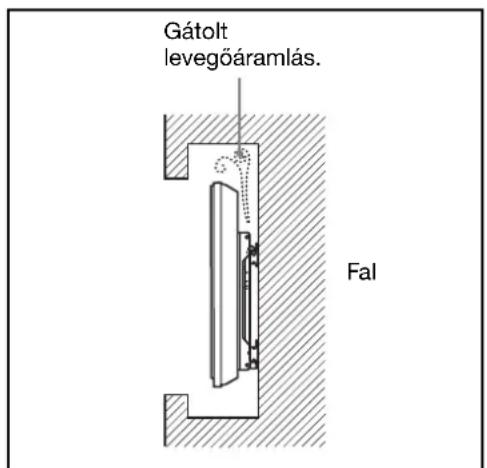

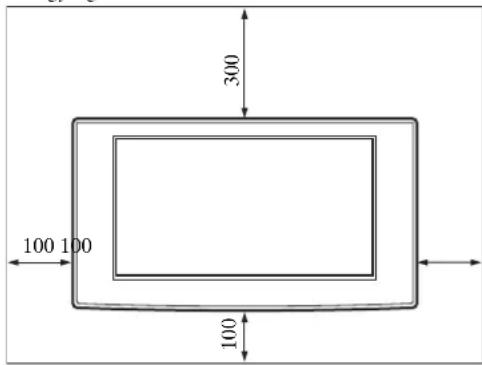

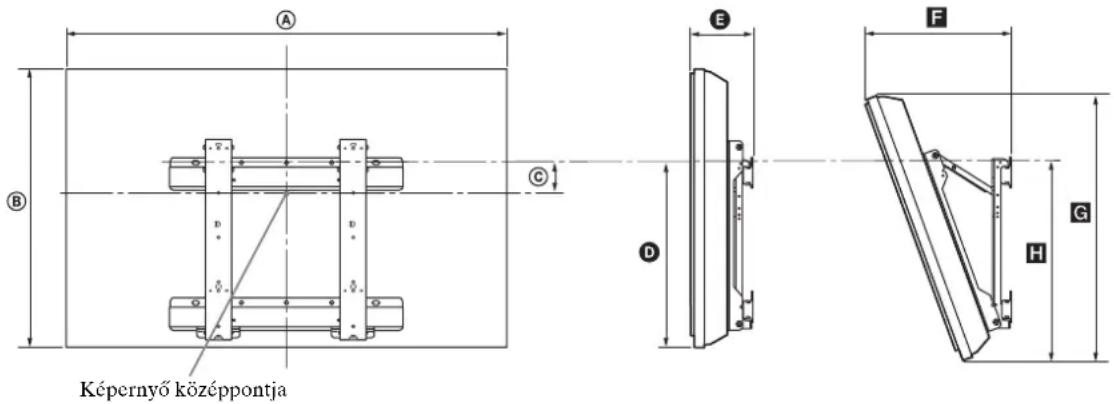

A 12. oldal a televiziokészülék felszerelésére vonatkozó mérettablázata alapján valassza ki a felszereléshez megfelelo helyet.
Ugyeljen arra, hogy a televiziókszülék és a plafon, valamint a fal kiálló részei kozott legalabb az alábbi abrán latható hely maradjon.
Mertékegység: mm
Soha ne szerelje fel a keszüléket az alábbipoons:
Megjegyzés
Ha a kábeleket a falban kivanja elvezetni, akkor meg a szereles megkezdese el'tt furja ki a szükséges lyukat a falon.
2

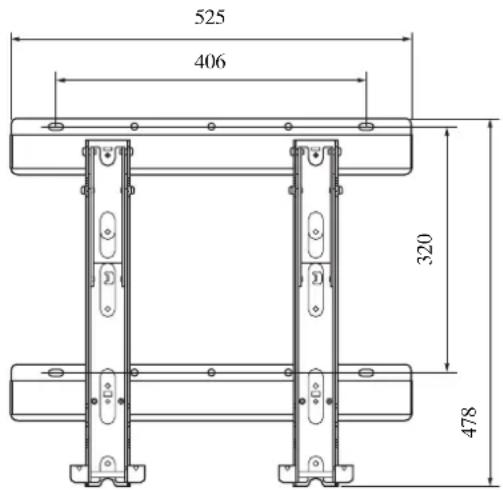

A 13. oldal falra szerelésimi rétetek abrajänak alapján határozza meg a csavarok elhelyezkedését a fali konzol alapjänak felszereléséhez.
FIGYELEM!
A televiziokszüléket tartó falnak legalább a
televiziokszülék sulyanak négyszeresét kell
elbirnia. (A televiziokszülék sulyaról az
utmutatójaban talal informació.)
Derítse ki, mekkora a teherbirása a falnak,
amelyre a televiziokszüléket szerelni kivanja.
Szükség eseten megfeleloen erösítse meg a falat.
3. lépés:
A fali konzol alapjának falra szerelése
1

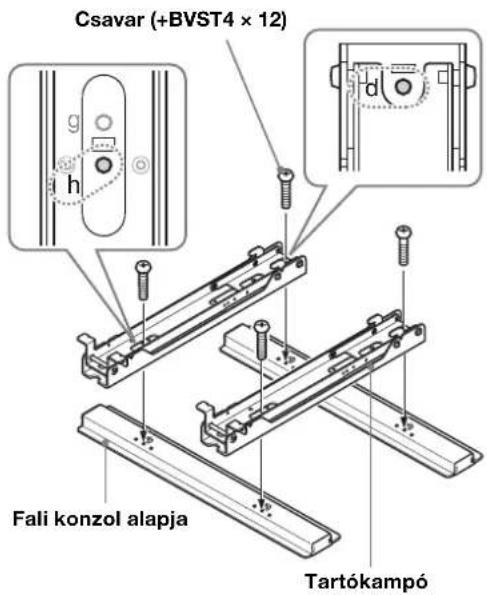

Rögzítse a fali konzol alapját a falra négy vagy tobb 8 mm atmérójú vagy azzal egyenértekú csavarral (nem tartozék).

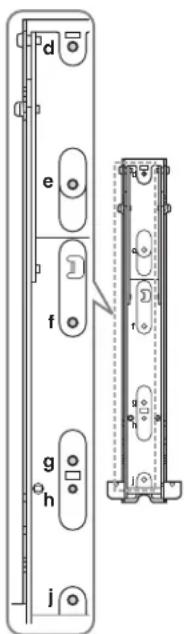

1Allapitsa meg a csavarfuratok helyet (d,h), amclyckel a tartokampot a fali konzol alapjahoz erositi. Ezutan erositse egymashoz azokat megfeleloen a mellekelt csavarokkal (+BVST4× 12)
2Rögzítse a fali konzol alapját es a tartókampó t a falra négy vagy tobb 8 mm atmérojú vagy azzal egyenértekü csavarral (nem tartozék).

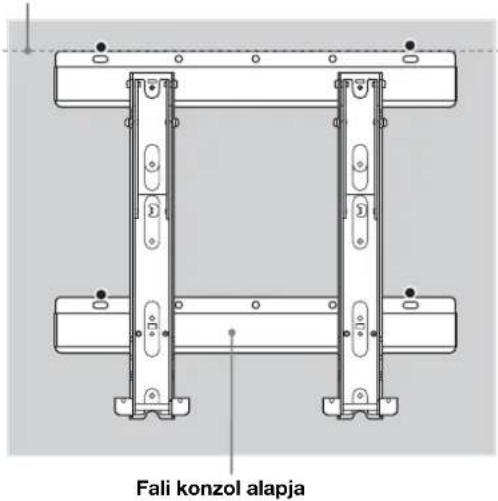

Válassza ki az alábbi abrán lathato négy ● jelú csavarfuratot, és húzza meg mcgfccló mertékben a csavarokat, hogy ne lazulhassanak meg.
Igazitsa uyazegyseget, hogyvizszintes legyen.

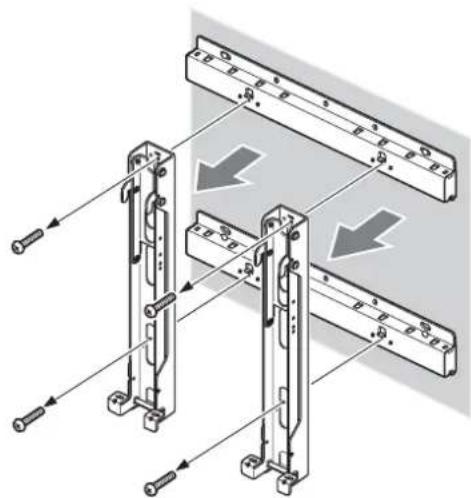

Tavolitsa el az 1 pontban rogzitett csavarokat, es vegye le a tartokampot a fali konzol alapjarol.
VIGYAZAT!
Ugyeljen arra, hogy ne ejtse le a tartokampot, amikor kicsavarja a csavarokat a tartokampobol.
FIGYELEM!
- Az chhec az eljarashoz szuksges csavarok ncmartozekok. A fal anyaganak es szerkezetenek megfelelo csavarokat valasszon.
Ha fali konzol alapja nem rogzitheto megfelelo mertekben, hasznaljon tovabbi csavarokat.
Gyozodjon meg arrol, hogy a fali konzol alapja megfeleloen lett a falhoz rogzitve.
4. lépés:
A televíziókészülék felszerelésénék előkészítése
Ha a 2. oldal tablazataban nem szereplo
televiziokeszülkct szeretnc felszcrenl, tekintsc mcg
annak hasznalati utmutatojat vagy a mellekelt fuzetet.

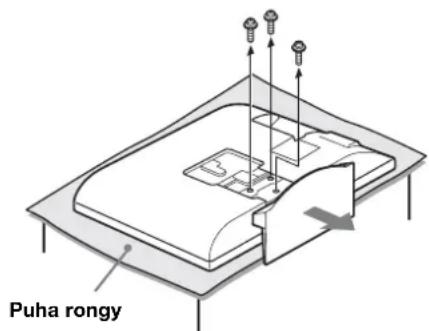

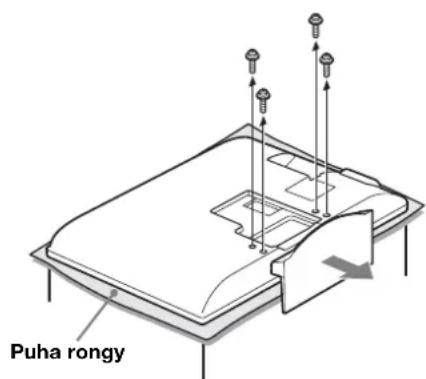

1 Távolítsa el a csavarokat a televíókészülék hátuljáról. Ezután valassza le az asztali állványt a televíókészülékról.
Helyezze el egy stabil, ronggyal letakart
munkafclulctre a tleviziokeszuléket a
képernyófével lefelé.
A következő televíziókszülékek esétén:
KDL-46/40D30xx , KDL-46/40D28xx , KDL-46/40D27xx , KDL-40D26xx , KDL-46/40T30xx , KDL-40T28xx , KDL-40T26xx , KDL-46/40S30xx , KDL-40S28xx *, KDL-40SL130, KLV-46/40V300A
A következő televizókészülékek eseten:
KDL-32D30xx , KDL-32D28xx , KDL-32D27xx , KDL-32D26xx , KDL-32T30xx , KDL-32T28xx , KDL-32T26xx , KDL-32S30xx , KDL-32S28xx *, KDL-32XBR4, KDL-32SL130, KLV-32V300A
- Az adott típusnévben szerepló „xx" a típusra jellemzó szamokat és/vagy karaktereket jeröli.
Megjegyzesek
Ha az asztali allvanyt el szeretne tavolitani a televiziokszulekrol, fektesse azt a képernyójével lefelé cgy, a televiziokszuléknel nagyobb, stabil munkafelületre.
- Az LCD-képernyó felületének védelme érdéköben a munkafelületre teritsen egy puha rongyot.
VIGYAZAT!
Ha a teviokszulek feluletet nyomas vagy utes eri, akkor eltorhet vagy megrongalodhat az LCDkepernyo.
A képernyójével lefelé helyezze egy stabil és vizszintes felületre ügy, hogy az asztali allvány tulnyuljon a felület szélén. Ha a képernyő és az asztali allvány talpa ugyanazon a vizszintes felülen talalhato, akkor a kijelzo helyzete nem lesz stabil, és ezert megserülhet a televiziónszülk.
- Amikor levalasztja az asztali allvanyt a televiziokeszulekról, két kezzel ésBiztosan tartsa az asztali allvanyt.
Elektromos csavarbehajto hasznalata eseten kb. 2 N-m mcghuzasi nyomatekot kell bcallitani. Ne emelje fel a tartokampot a csavarok rogzitese clott (kct-ket csavear a bal es jobb oldalon).Ha igy tesz, azzal eldeformalhatja a tartokampot vagy a keszulkehazat.
2

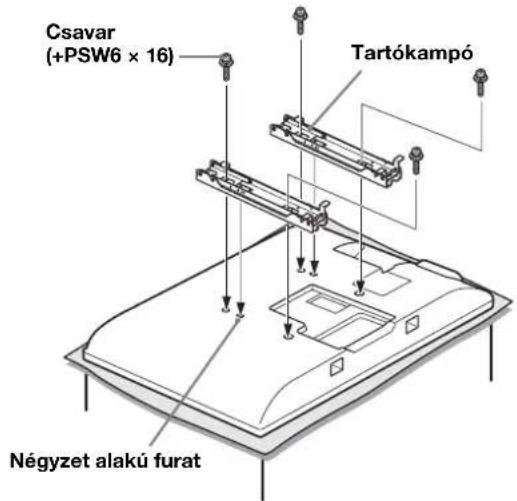

A 13. oldal csavar- és kampokiosztási ábraja/tablazata alapján határozza meg a csavarok elhelyezkedését, és rögzítse a tartókampôt a televíókszülék hátuljára.
Ideiglenesen rogzítse a tartokampó t a keszülék hatuljára a mellekelt négy csavarral (+PSW6× 16)
2 Mindegyik csapart cgyforma nyomatekkal huzza meg a televiziokszulek hatuljan.

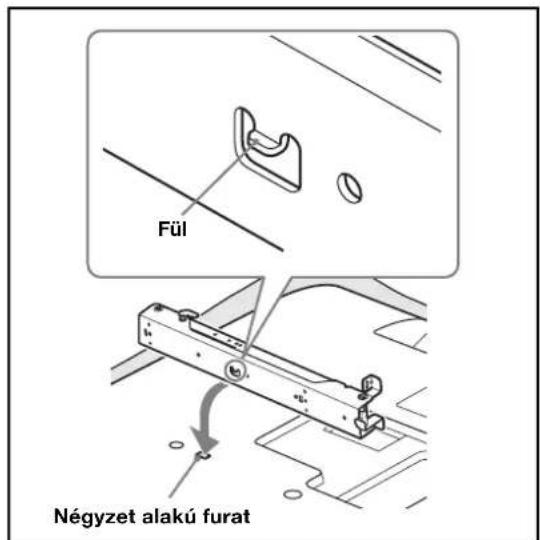

Illeessze a tartokampo hatuljan levo fulet a televiziokeszulek hatuljan levo negyzet alaku furatba az abran lathato modon.
Megjegyzés
Kizárolag a mellekelt csavarokat használja (+PSW6× 16) a tartókampo rogzítéskor.
3

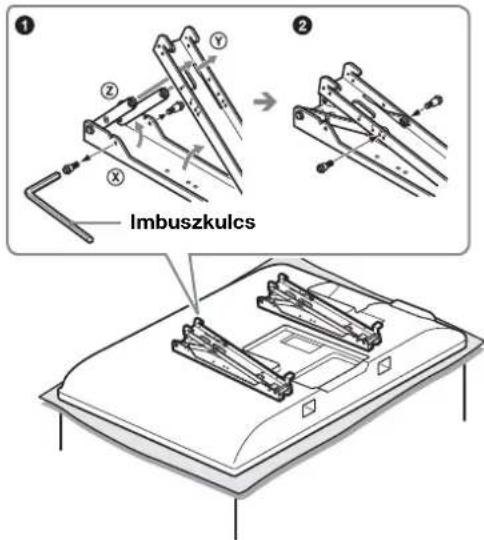

Állitsa be a tartókampo szöget a mellekelt imbuszkulccsal.
Ha a tvéviziókszüléket a fallal párhuzamosan szereli fel (0 fok), nem szükseges beallitani a tartókampó szogét (az alábbi 1 cs 2 pontban leirtak szerint). Gyozódjön meg arrol, hogy mindegyik kar alapja ⓧ megflelocn bc llett csavarva.
Tavolitsa el a két csavart a tartokampo kar alapjabol. Valassza ki a kivist szognck megfelelo furatokat (5, 10, 15 vagy 20 fok).
2 Allitsa be a felso 已 es also 2 kar szoget, hogy illeszkedjenek a megfelelo furatba, es rogzitse megfelcloen a karokat az clozo 1 cljarasban eltavolitott két csavarral.
Megjegyzések
Gyózódjón meg arról, hogy a jobb és a bal karokat ugyanarra a szögre allitotta be.
Gyozodjon meg arrol, hogy a két kar alapja megfceloen be lett csavarva.
VIGYAZAT!
Uglyeljen arra, hogy ne csipje be az ujjat a tartokampo szögenek beallitásakor.
Megegyzések a beallitási szögekröl
Ha ncm a 2. oldal tablazataban szreplo televiziokeszulek-modelt szerel fel (a modell meretetol fuggoen stb.), elofordulhat, hogy a karokhoz felsorolt beallitasi szogek (0,5,10, 15,20fok)korlatozottak.
A 2. oldal tablazataban szereplo eltero televiziokeszulek-modellek felszerelsekor a karok elerheto beallitasi szogeiert tekintse mcg azok hasznalati utmutatojat vagy amellekelt fuzetet.
5. lépés:
A televíziókészülék felszerelése a falra
Ha a 2. oldal tablazataban nem szereplo
televiziokeszüléket szeretne felszerelni, tekintse meg
annak hasznalati utmutatojat vagy a mellekelt füzetur.
FIGYELEM!
Végezèe el a felszerelest, mielòtt a halózati kábelt a fali aljatba csatlakoztatná. Ha a halózati kábel a szerkezet alá vagy annak alkotoelemei koze csipodik, az rovidzárlatot vagy áramutest okozhat. Ügyeljen arra, hogy ne essen el a halózati kábelben vagy a telcviziókszülkben, mert mcgsérültct.
1 Csatlakoztassa a halózati kábelt és a televízióhoz mellekelt csatlakozókabel(eke)t a televíziókeszülékhez.
Csatlakoztassa a halózati kábel és a
csatlakozókabel(cke)t a televíókszülck hatulján
levő csatlakozókhoz. A halózati kabel és a
csatlakozókabel(ek) csatlakoztatásárol további
részleteket a televíókszülék hasznalati
utmutatójaban talál.
Megjegyzések
Ha a televizióksüléket már felszerelte a fali konzol alapjára, nem tudja csatlakoztatni a kábelket.
- Bízza a kábelek falban gezetését felhatalmazott vallalkozóra.

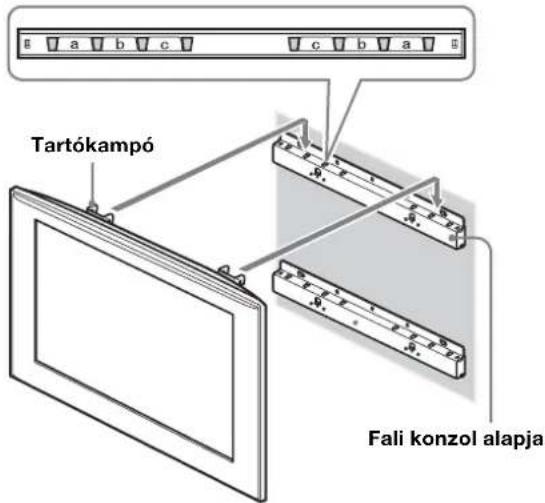

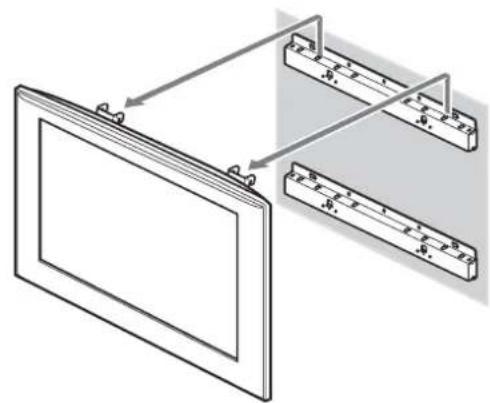

2 Szerelje fel a televiziokészüléket a fali konzol alapjára.

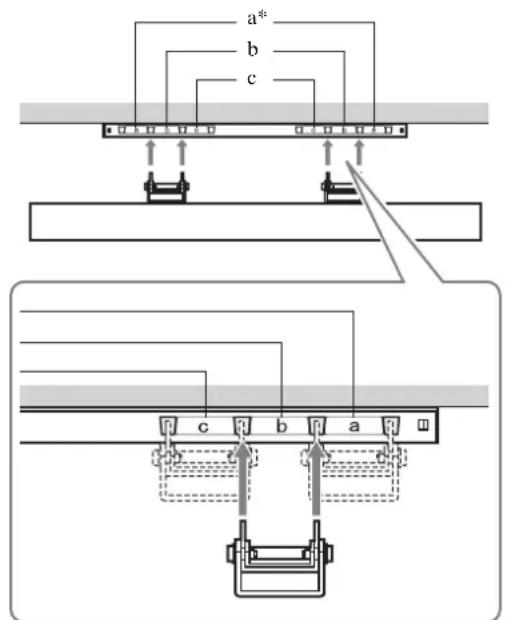

A 13. oldal csavar- es kampokiosztasi abraja/ tablazata alapjan hatarozza meg a fali konzol alapjanak furatait a tartokampo felsekampoinak bekasztasahoz.
Két kezzel, biztosan tartsa a tvéviziókszüléket, és ovatosan illessze a falra.
FIGYELEM!
Gondoskodjon rola, hogy legalabb két embar tartsa a teviziókszüléket szallitaskor.
1
2
3 Megfeleloen rogzitse a televiziókszüléket és a fali konzol alapjat a két mellekelt csavarral (+BVST4 × 12).
Megjegyzes
Elektromos csavarbehajto hasznalata cseten kb. 1,5 N·m meghuzasi nyomatekot kell beallitani.
FIGYELEM!
A bal es a jobb oldali rogztocsavart is megfelelo mertekben huzza meg. Ellenkez o estet ben a televiziokeszulek leeshet, amikor felfel tola, es szemelyi serulest okozhat.
A felszerelés megfelelo‘ségének ellenörzese
Ellenőrìzze a következőket.
A tartokampon levo kampok megelelo mertekben lettek a fali konzol alapjanak furataihoz rogzitve.
A halózati kabel es az összekö'tó kábelck nem csavarodtak meg vagy csipodtek be.
A tartokampot es a fali konzol alapjat rogzitokét csavar megfelelo mertekben meg lettuce huzva.
FIGYELEM
Ne allitsa be a tartokampo szogét olyankor, amikar a televiziokeszulék már a falra lett szerelve, es gyózödjon meg arról, hogy a felszerclés tljesen ellett végezve. Ha nem igy tesz, az a termek leesését okozhatja, és sérülest vagy a termek károsodásat eredményezheti. Ezenkivul a halózati kabel stb. nem megfcelo elhcyczesc rovidzárlat miatt tuzet vagy aramutest okozhat.
Ellenorizze a felszerelés megfeleloségot.
A televíókészülékeltávolításakor
Sony viszonteladók szárára
1 Húzza ki a halózati kábelt a fali aljzataból.
2 Távolitsa el a televíókészüléket és a fali konzol alapját rogzító két csavart. (Tekintse meg a 10. oldal 5. lépésénék 3. pontját acsavar pozióihoz.)
3
Erösen fogja a
televíziókészüléket, és
csúsztassa felfelé a
televíziókészülék leveteléhz.
VIGYAZAT!
- Ügyeljen arra, hogy a gezetek és a kábelek ne akadjanak be a televiziókszülk levetelekor.
A telcviokszulk levetlc kozben uygclnen arra, hogy ne sertse meg a kezet vagy az ujjait.
FIGYELEM!
Gondoskodjon rola, hogy legalabbb két embar tartsa a teviziókszüléket szallitaskor.

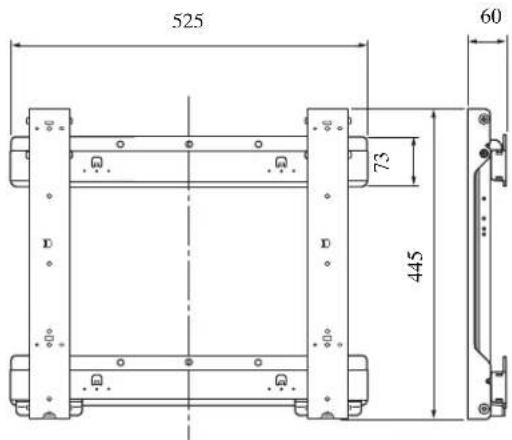

Muszaki adatok
Mertekegyseg: mm Suly:4,7 kg
A kialakitas as a muszaki adatok clozctcs bejclentcs nelkul megvaltozhatnak.
Mérettablázat a TV-készülék felszereléséhez
A z alábbi tablázatban a termékrc szcrclt tecviziókszülk merctei lathatoak. A tablázat segitsçével valassza ki a megfelelo helyet a felszereléshez.
Ha az alabbiakban nem lathato televiziokeszuleket szeretne felszerelni, tekintse meg annak hasznalati utmutatojat vagy a mellekelt fuzetet.
Egység: mm
| Tipusnév | Képernyö méretei | A képernyö középpontjának helyét meghatározó méret | A hossz minded felszerelési szög esetén | |||||
| Szög (0°) Szög | (20°) | |||||||
| ABG | DEFGH | |||||||
| KDL-46D30xx*/KDL-46D28xx*/ KDL-46D27xx*/KDL-46T30xx*/ KDL-46S30xx*/KLV-46V300A | 1 114 | 730 | 106 | 505 | 175 | 373 | 705 | 545 |
| KDL-40D30xx*/KDL-40D28xx*/ KDL-40D27xx*/KDL-40D26xx*/ KDL-40T30xx*/KDL-40T28xx*/ KDL-40T26xx*/KDL-40S30xx*/ KDL-40S28xx*/KDL-40SL130/ KLV-40V300A | 981 | 643 | 157 | 505 | 170 | 338 | 622 | 543 |
| KDL-32D30xx*/KDL-32D28xx*/ KDL-32D27xx*/KDL-32D26xx*/ KDL-32T30xx*/KDL-32T28xx*/ KDL-32T26xx*/KDL-32S30xx*/ KDL-32S28xx*/KDL-32XBR4/ KDL-32SL130/KLV-32V300A | 790 | 530 | 137 | 424 | 160 | 318 | 516 | 464 |
Egyes tipusok cgyes teruleteken nom kaphatók.
A fenti tablazatban felttuntetett ertekek a felszerelés modjatol fuggoien kisse elterhetnek.
* Az adott típusnévben szereplő „xx" a típusra jellemző számokat és/vagy karaktereket jalöli.
FIGYELEM!
A falnak, amelyre a keszüléket felszereli, legalabb a keszülék sulyanak negyszeresét kell ebirnia.
A sulyt lásd a tv-készülék hasznalati utmutatójában.
A falra szereleşi méretek abrája
Egység: mm
Csavar- és kampókiosztási ábra/táblázat
| Tipusnév | Csavarok helye | Kampók helye |
| KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A | e, g b | |
| KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/KLV-40V300A | ||
| KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A | f, j c |
Egyes típusok cgyes tcrületcken nem kaphatók.
* Az adott típusnévben szerepló „xx" a típusra jellemzó számokat és/vagy karaktereket jeröli.
Csavarok helye
Ha tartokampot szercli fel a TV-keszülckre.
Kampok helye
Ha a fali konzol alapjat szereli fel a TV-keszülckre.
* Ezen modelelek esctében az „a" jelzésu kampohely nem vehetó igenybe.
