SUWL840 - Fali tartó SONY - Ingyenes használati útmutató

Termék típusa	Falra szerelhető TV-tartó
Márka	Sony
Modell	SUWL840
Tartó méretei (Sz x Ma x Mé)	446 x 336 x 20 mm (75/65 hüvelykes modellekhez); 346 x 252 x 20 mm (55 hüvelykes modellhez)
Tartó súlya	Körülbelül 2,7 kg (75/65 hüvelykes modellek); 2,3 kg (55 hüvelykes modell)
Tápellátás	Nem alkalmazható (mechanikus tartó)
Fő funkciók	Sony TV falra szerelése; dőlésszög és elforgatás állítása
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával; ne használjon súrolószereket; időszakonként ellenőrizze a rögzítést
Biztonság	Hivatalos szakember általi telepítés szükséges; használjon legalább hat 8 mm átmérőjű csavart; a falnak el kell bírnia a TV súlyának hatszorosát; ne módosítsa az alkatrészeket; ne telepítsen más eszközt, csak a megadottakat
Alkatrészek és javíthatóság	Csavarok és alkatrészek mellékelve; falra szerelő csavarok nem mellékelve; pótalkatrészek kaphatók a Sony-nál
Általános információk	Márka: Sony; Modell: SUWL840; Kompatibilis Sony 55, 65 és 75 hüvelykes TV-kkel (referenciák lásd a útmutatóban)

Gyakran ismételt kérdések - SUWL840 SONY

Mely TV-k kompatibilisek a SUWL840 falra szerelhető tartóval?

A tartó meghatározott Sony TV-khez készült. A kompatibilitás ellenőrzéséhez tekintse meg TV-je Referencia útmutatóját. A 55, 65 és 75 hüvelykes modellek szerepelnek a használati útmutatóban.

Mi a tartó maximális terhelhetősége?

A falnak el kell bírnia a TV súlyának legalább hatszorosát. Maga a tartó körülbelül 2,7 kg (75/65 hüvelykes modellek) vagy 2,3 kg (55 hüvelykes modell). A TV súlyát lásd a TV útmutatójában.

Szükséges szakembert hívnom a telepítéshez?

Igen, a telepítést kizárólag hivatalos szakember végezheti. A helytelen rögzítés a TV leeséséhez és súlyos sérülésekhez vezethet.

Milyen szerszámok szükségesek a telepítéshez?

A szükséges szerszámok: vízszintező, fúrógép, kalapács, csavarhúzó és a falnak megfelelő csavarok (nem mellékelve).

Hogyan rögzítsem a tartót a falra?

Kövesse a használati útmutató lépéseit: válassza ki a helyet, igazítsa a WM1 tartót a falhoz, jelöljön ki hat pontot, fúrjon előlyukakat, rögzítse a tartót legalább hat, a falhoz illő 8 mm átmérőjű csavarral, majd ellenőrizze a szintezést.

Dönthetem a TV-t a telepítés után?

Igen, a tartó bal és jobb oldalának csavarozásával állíthatja a szöget. A használati útmutató említést tesz a TV óvatos elforgatásának lehetőségéről is.

A tartóhoz járnak falra szerelő csavarok?

Nem, a tartó falra rögzítéséhez szükséges csavarok nem mellékelve. Használjon a fala anyagához és szerkezetéhez illő csavarokat (ajánlott átmérő 8 mm).

Mit tegyek, ha hiányoznak csavarok?

Ellenőrizze a csomag tartalmát. Ha csavarok hiányoznak, lépjen kapcsolatba a forgalmazóval vagy a Sony vevőszolgálattal. Soha ne használjon nem megfelelő csavarokat.

Hogyan tisztítsam a falra szerelhető tartót?

Használjon puha, száraz ruhát. Ne használjon súrolószereket vagy oldószereket, amelyek károsíthatják a felületet.

Használhatom ezt a tartót más márkájú TV-hez?

Nem, ez a tartó kizárólag a megadott Sony TV-khez készült. Más eszköz telepítése a TV leeséséhez és károsodáshoz vezethet.

HASZNÁLATI ÚTMUTATÓ SUWL840 SONY

Köszönjük, hogy ezt a készüléket vásárolta meg.

Vásárlóink figyelmébe

A tv felszerelése a falra

FIGYELMEZTETÉS

PROFESSZIONÁLIS SZERELÉS SZÜKSÉGES

A tartót csak professzionális szerelő szerelheti fel, aki képes annak eldöntésére, hogy a fal teherbírása megfelelő-e a TV-készülék súlyának megtartásához. Ha a tartó rögzítése nem megfelelő, akkor a TV leeshet és súlyos sérülést okozhat. A Sony nem tehető felelőssé a helytelen kezelés, nem megfelelő felszerelés, vagy a megadott terméktől eltérő termék felszerelése miatti anyagi károkért vagy személyi sérülésekért. Az Ön törvényi jogait (ha vannak) nem érinti.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt az útmutatót. A Sony nem tehető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.

Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Kérjük, hogy olvassa el és értse meg az útmutatót, valamint tartsa be az összes benne szereplő utasítást. Ennek elmulasztása súlyos személyi sérülést és anyagi kárt okozhat, és a jótállást is semmissé teheti. A késöbbi használat céljára őrizze meg ezt az útmutatót.

A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termékek helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék feldölhet vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

VIGYÁZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-készülékekhez használható. A TV „Felhasználói útmutató” ellenőrizze, hogy a fali konzol használható-e a készülékhez.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet.

A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.

A fali konzol vagy a tv-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell végeznie.

• A tv-készülék leeshet, és súlyos sérülést, zúzódást vagy törést okozhat.
• Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlózatra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak képesnek kell lennie a TV súlyának hatszorosát kitevő súly megtartására. (A TV súlyát lásd a „Felhasználói útmutató“.)
• Ha a fali konzol felerősítése nem eléggé erős, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A tv-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.

Ha a tv-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A tv-készülék szállítását és levételét két vagy több személy végezze.

A tv-készülék felerősítése után ne távolítsa el a csavarokat stb.

Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.

Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a megadott készüléket erősítse fel.

Ez a fali konzol csak a megadott készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a tv-készüléket erősítse fel. E Ne rázza a tv-t jobbra/balra, felfelé/lefelé.

llenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele, mert a tv-készülék Önre eshet, és súlyos sérülést okozhat.

VIGYÁZAT

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.

• Ügyeljen arra, hogy a fali konzol kezelésekor vagy a TV-készülék forgatásakor ne csípje be az ujját.
• A TV-készüléket óvatosan forditsa el, hogy ne üsse meg a közelben tartózkodókat.
• A nem használt alkatrészeket őrizze meg a későbbi felhasználás céljára. Tartsa őket gyerekek elől elzárva.

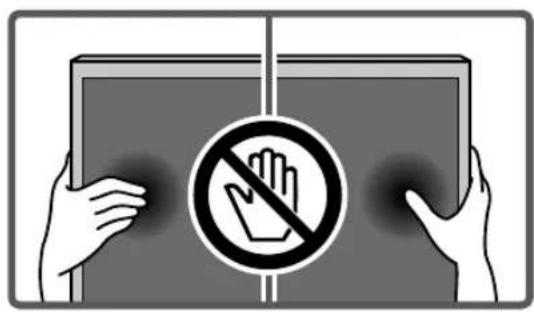

A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.

Ne nyomja meg nagy erővel a tv-készülék felső részét. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Biztonsági előírások

• Ha a fali konzolra erősített tv-készüléket hosszú ideig használja, akkor a fal anyagától függően a tv-készülék mögött vagy felett elszínezödhet a falfelület, a tapéta leválhat.
• Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
• Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.

A fali konzol felszerelése

Sony viszonteladók számára

FIGYELMEZTETÉS

A következő útmutatások csak a Sony viszonteladók számára szólnak. Feltétlenül olvassa el a fenti biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel olyan helyen, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.

A falra függesztő konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a tv-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.

A tv-készüléket ne szerelje légkondicionáló alá vagy fölé.

Ha a tv-készüléket hosszú ideig éri a légkondicionálóból csepegő víz vagy a levegőáram, az áramütést okozhat, vagy a tv-készülék helytelenül működhet.

Ügyeljen a fali konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére.

Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ügyeljen arra, hogy a fal anyagának megfelelő csavarokat használjon, és a tartót hat vagy nyolc, 8 mm átmérőjű (vagy ezzel egyenértékű) csavarral, biztonságosan rögzítse.

A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait. Ha más alkatrészeket használ, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy a tv-készülék megsérülhet.

A fali konzolt a használati útmutató utasításainak szigorú betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.

A megfelelő pozíciókban erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.

Ügyeljen arra, hogy felszerelés közben ne érje ütés a tv-készüléket.

Ha a tv-készüléket ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat.

A tv-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.

Ellenkező esetben a tv-készülék leeshet, és személyi sérülést okozhat.

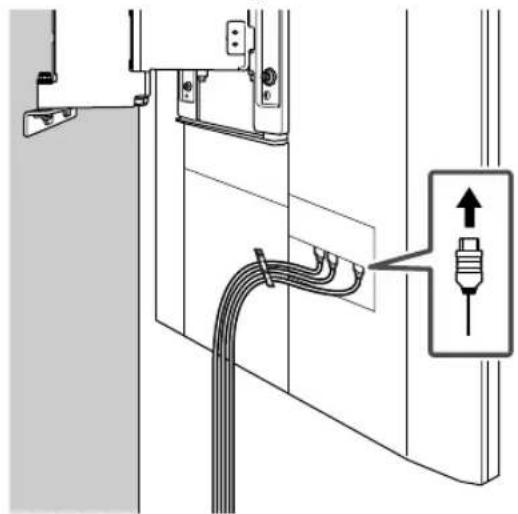

A tv-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.

Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a tv-készülék megrongálódhat.

Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be.

Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tűzet vagy áramütést okozhat.

A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve.

A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.

Európai felhasználók számára

A fali konzol tv- készülékre való felszerelésével kapcsolatos utasításokat letöltheti a SONY webhelyéről.

Tartalomjegyzék

Mellékelt tételek 4

Szükséges szerszámok 4

A fali konzol falra szerelése....5

A TV felszerelésének előkészítése....8

A TV falra szerelése....9

Müszaki adatok....12

Mellékelt tételek

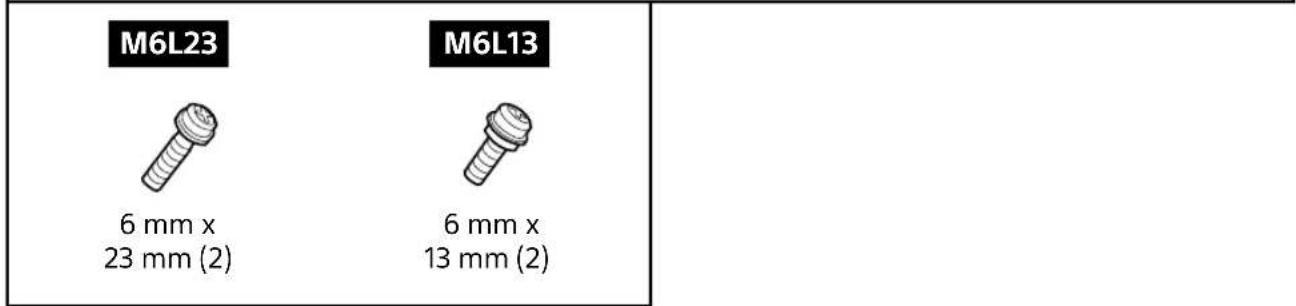

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Csak 75 hüvelykes (189,3 cm) készülék esetén

Szükséges szerszámok

A fali konzol falra szerelése

1 Döntse el a felszerelés helyét.

Ügyeljen arra, hogy falon legyen elegendő hely a TV számára, és a fal képes legyen legalább a TV súlyának hatszorosát kitevő súly megtartására.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215 13

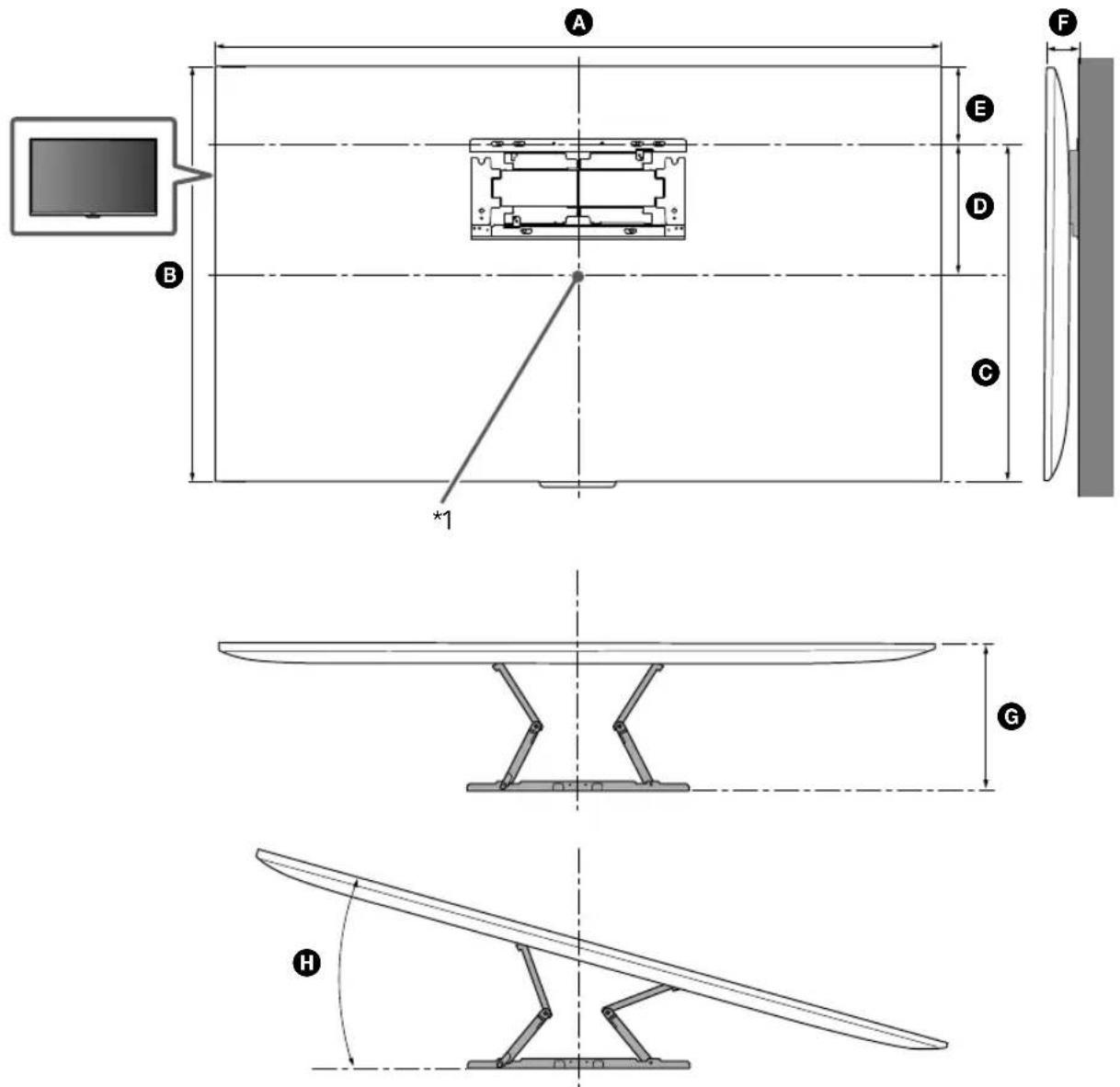

Mérettáblázat a tv-készülék felszereléséhez (mm)

A felszereléstől függően a táblázat adataihoz képest kisebb eltérés mutatkozhat.

*1 (A képernyő középpontja)

*2 (kb.)

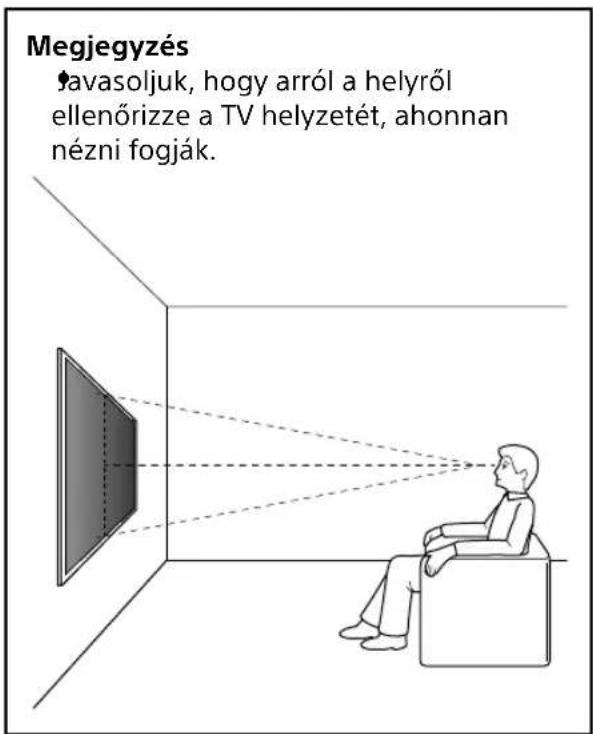

Megjegyzés ♦avasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.

3 A megjelölt pontokon készítsen előfuratokat.

1, 2, 3, 4, 5, 6

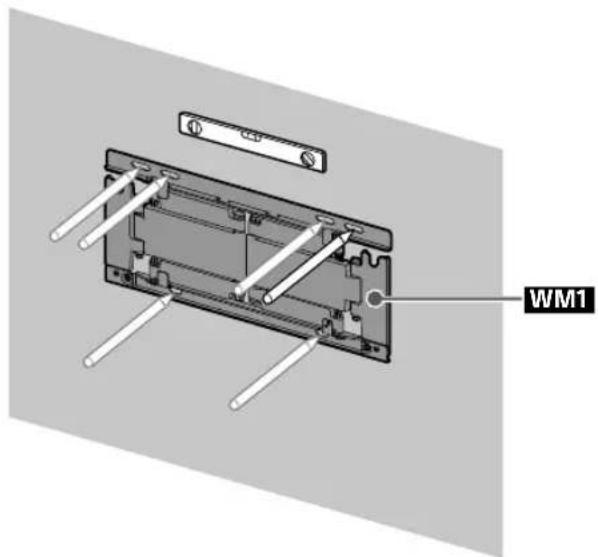

2 A WM1 részt illessze a falhoz és jelölje meg a hat pontot.

WM1

4 WM1

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

5

Megjegyzés

Vízmértékkel ellenőrizze a fali konzol vízszintes helyzetét.

WM1

Figyelmeztetés

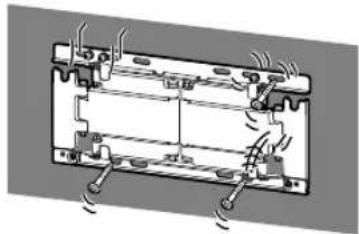

Ne húzza meg túl erősen a csavarokat. A helytelen meghúzás csökkentheti a csavarok tartóerejét.

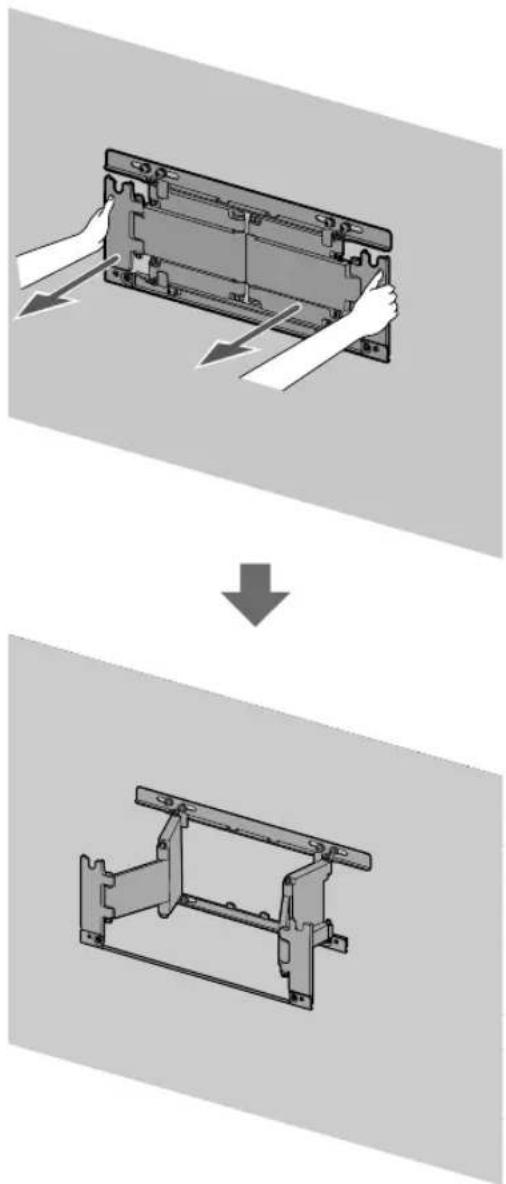

6 Ütközésig húzza ki a WM1 tartókarját.

A TV felszerelésének előkészítése

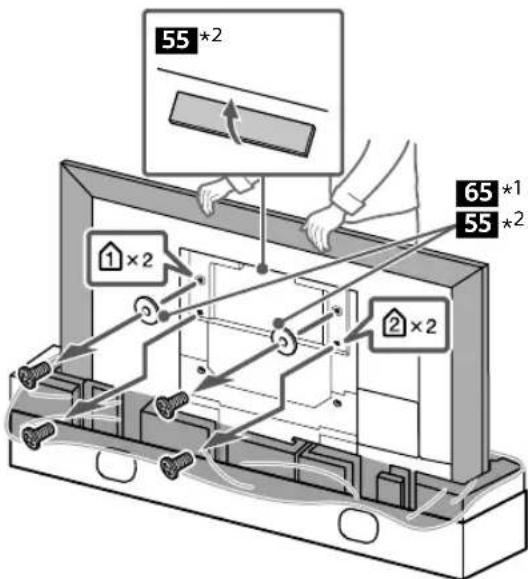

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.

55 *2 65 *1 55 *2 1 × 2 2 × 2

1* Csak 65 hüvelykes (163,9 cm) típus esetén 2* Csak 55 hüvelykes (138,8 cm) típus esetén

Figyelmeztetés

Ha az asztali állvány már fel van szerelve a TV-készülékre, akkor a fali konzol alkatrészeinek TV-re szerelése előtt szerelje le az asztali állványt.

3

1×2 M WM2

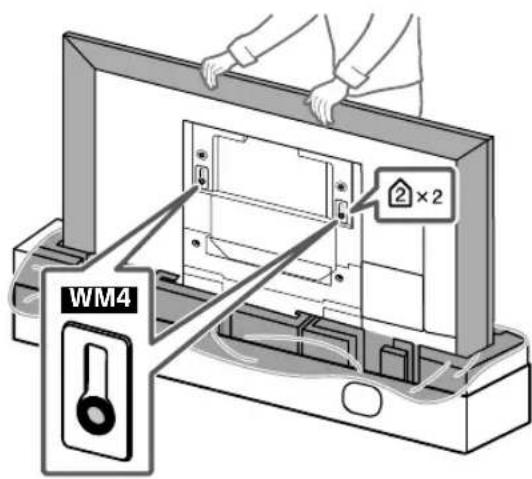

4 A WM4 tartót szerelje fel a TV-re (csak 75 hüvelykes (189,3 cm) típus esetén).

2×2 WM4

5 Csak 55 hüvelykes (138,8 cm) típus esetén.

A TV falra szerelése

1

5 A TV szögének beállításához használja a fali konzol jobb és bal oldali csavarját.

1* Csak 65 hüvelykes (163,9 cm) típus esetén
2* Csak 55 hüvelykes (138,8 cm) típus esetén

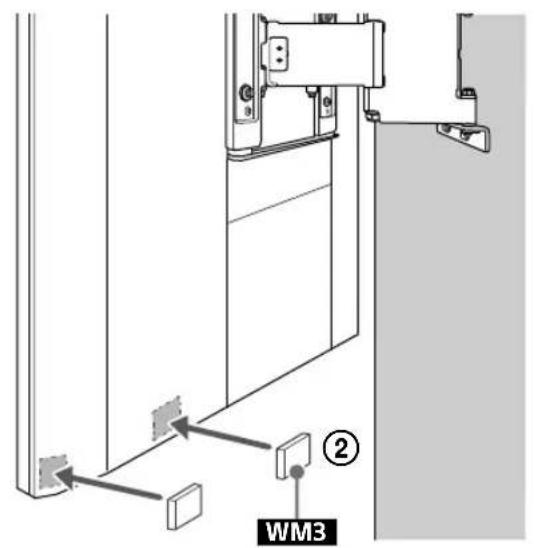

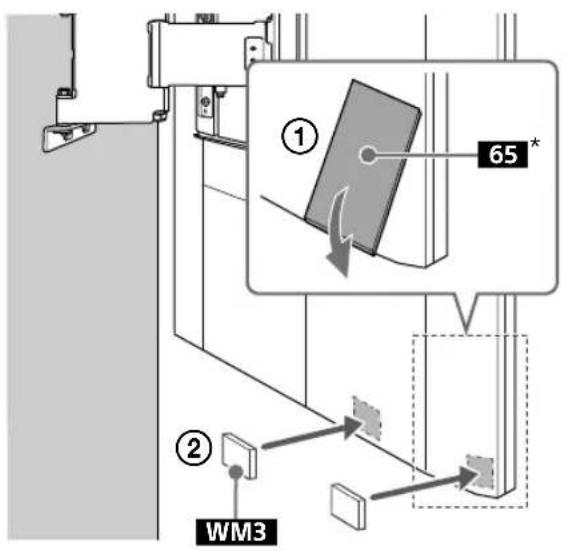

8 Rögzítse fel a WM3 tartót.

① 65 * ② WM3

Čsak 65 hüvelykes (163,9 cm) típus esetén

WM3 ②

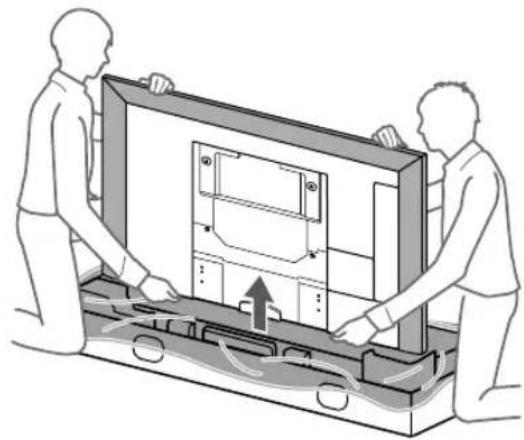

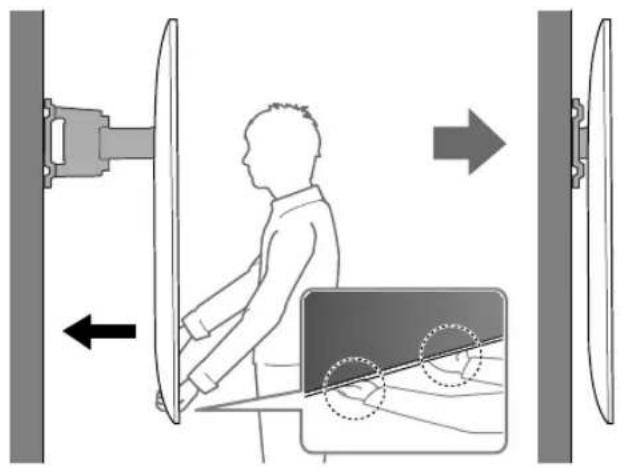

9 10 A TV mozgatásakor erősen

tartsa a készülék alját.

Tömeg (csak az alap): (Kb.)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Csak 75 hüvelykes (189,3 cm) típus esetén

* 2 Csak 65 hüvelykes (163,9 cm) típus esetén

* 3 Csak 55 hüvelykes (138,8 cm) típus esetén

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
