Producttype	Wandsteun voor televisie
Merk	Sony
Model	SUWL840
Afmetingen van de steun (B x H x D)	446 x 336 x 20 mm (voor modellen 75/65 inch) ; 346 x 252 x 20 mm (voor model 55 inch)
Gewicht van de steun	Ongeveer 2,7 kg (modellen 75/65 inch) ; 2,3 kg (model 55 inch)
Voeding	Niet van toepassing (mechanische steun)
Belangrijkste functies	Wandmontage voor Sony televisie ; instelbare kantelhoek en draaifunctie
Onderhoud en reiniging	Reinigen met een droge zachte doek ; geen schurende middelen gebruiken ; bevestiging regelmatig controleren
Veiligheid	Installatie door een erkende professional vereist ; gebruik minstens zes schroeven van 8 mm diameter ; muur moet zes keer het gewicht van de televisie kunnen dragen ; geen onderdelen wijzigen ; geen andere apparaten installeren dan gespecificeerd
Reserveonderdelen en repareerbaarheid	Schroeven en onderdelen meegeleverd ; bevestigingsschroeven voor de muur niet meegeleverd ; reserveonderdelen verkrijgbaar bij Sony
Algemene informatie	Merk: Sony ; Model: SUWL840 ; Compatibel met Sony televisies van 55, 65 en 75 inch (referenties zie handleiding)

Veelgestelde vragen - SUWL840 SONY

Welke televisies zijn compatibel met de wandsteun SUWL840?

De steun is ontworpen voor specifieke Sony televisies. Raadpleeg de Referentiegids van uw televisie om de compatibiliteit te controleren. De modellen van 55, 65 en 75 inch worden in de handleiding vermeld.

Wat is het maximale draagvermogen van de steun?

De muur moet minstens zes keer het gewicht van de televisie kunnen dragen. De steun zelf weegt ongeveer 2,7 kg (voor de modellen 75/65 inch) of 2,3 kg (voor het model 55 inch). Raadpleeg het gewicht van uw televisie in de handleiding.

Moet ik een professional inschakelen voor de installatie?

Ja, de installatie moet uitsluitend worden uitgevoerd door een erkende professionele installateur. Een slechte bevestiging kan leiden tot het vallen van de televisie en ernstig letsel.

Welke gereedschappen zijn nodig voor de installatie?

De benodigde gereedschappen zijn: een waterpas, een boormachine, een hamer, een schroevendraaier en de juiste schroeven voor de muur (niet meegeleverd).

Hoe bevestig ik de steun aan de muur?

Volg de stappen in de handleiding: kies de locatie, lijn de steun WM1 uit op de muur, maak zes markeringen, boor geleidegaten, bevestig de steun met minstens zes schroeven van 8 mm diameter die geschikt zijn voor de muur, en controleer het waterpas.

Kan ik de televisie na installatie kantelen?

Ja, u kunt de hoek aanpassen door de linker- en rechterzijkant van de steun vast te draaien. De handleiding vermeldt ook de mogelijkheid om de televisie voorzichtig te draaien.

Wordt de steun geleverd met schroeven voor de muur?

Nee, de schroeven om de steun aan de muur te bevestigen worden niet meegeleverd. U moet schroeven gebruiken die geschikt zijn voor het materiaal en de structuur van uw muur (diameter 8 mm aanbevolen).

Wat te doen bij ontbrekende schroeven?

Controleer de inhoud van de verpakking. Als er schroeven ontbreken, neem dan contact op met uw verkoper of de Sony klantenservice. Gebruik nooit niet-conforme schroeven.

Hoe maak ik de wandsteun schoon?

Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen die de afwerking kunnen beschadigen.

Kan ik deze steun gebruiken voor een televisie van een ander merk?

Nee, deze steun is uitsluitend ontworpen voor de gespecificeerde Sony televisies. Het installeren van een ander apparaat kan leiden tot het vallen van de televisie en schade.

GEBRUIKSAANWIJZING SUWL840 SONY

Bedankt voor uw aankoop van dit product.

Aan de klanten

Aansluitschema

WAARSCHUWING

PROFESSIONELE INSTALLATIE VEREIST

Dit product mag uitsluitend worden geïnstalleerd door een erkende installateur die kan bepalen of de wand sterk genoeg is voor het gewicht van de tv. Als de steun niet goed aan de wand bevestigd wordt, dan kan de tv vallen en ernstig letsel veroorzaken. Sony is niet aansprakelijk voor schade en/of letsel als gevolg van verkeerde behandeling of onjuiste installatie, of voor installaties anders dan het vermelde product. Uw eventuele statutaire rechten blijven van kracht.

Aan Sony-dealers

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Het is uw verantwoordelijkheid om deze gebruiksaanwijzing goed door te lezen, alles daarin te begrijpen en alle instructies daarin te volgen. Als u deze verantwoordelijkheid niet neemt, dan kan dat resulteren in ernstig persoonlijk letsel of schade aan eigendommen, en zal de garantie komen te vervallen. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen of laten vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongevallen te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Raadpleeg voor tv's de betreffende "Referentiegids" om te controleren of de wandmontagesteun gebruikt kan worden.

Aan de klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het laten vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.

- De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.

- Als de muur waaraan de wandmontagesteun wordt bevestigd onstabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De wand dient sterk genoeg te zijn om minstens zesmaal het gewicht van de tv te kunnen dragen. (Raadpleeg de "Referentiegids" voor het gewicht van uw tv.)

- Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Ten minste twee personen moeten de tv dragen of van de steun halen.

Verwijder de schroeven niet nadat de tv aan de steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.

Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installeer geen andere producten dan het opgegeven product.

Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun niet op en hang niet aan de tv.

Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.

OPGELET

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

• Pas op dat uw vingers niet bekneld raken wanneer u met de wandmontagesteun bezig bent of aan de tv-set draait.
• Wees altijd voorzichtig wanneer u de TV ronddraait zodat u geen omstaanders raakt.
• Bewaar de ongebruikte onderdelen op een veilige plaats voor later gebruik. Houd ze uit de buurt van kinderen.

Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Voorzorgsmaatregelen

• Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.
• Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.

De wandmontagesteun installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontagesteun niet op een muuroppervlak waarbij de hoeken of de zijkanten van de tv de wand niet raken.

Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waarbij de hoeken of de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder een airconditioner.

Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

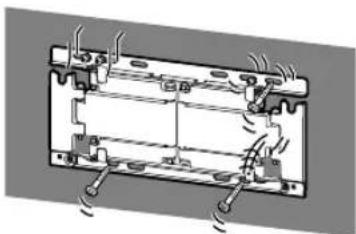

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Zorg dat u de juiste schroeven gebruikt voor het materiaal van de wand en monteer het apparaat stevig vast met behulp van zes of meer schroeven met een diameter van 8 mm (of equivalent).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv niet bloot aan schokken tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.

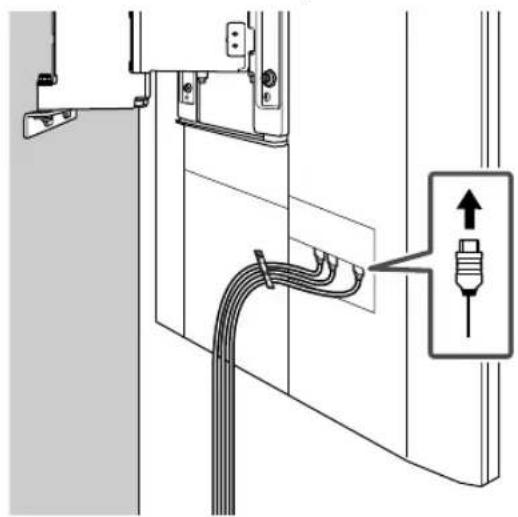

Bundel de kabels goed samen na het installeren van de tv.

Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken.

Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd.

Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.

Voor klanten in Europa

Voor instructies voor de installatie van de wandmontagesteun op uw tv downloadt u de informatie op de website van SONY.

Inhoudsopgave

Bijgeleverde onderdelen 4

Benodigde gereedschappen....4

De wandmontagesteun aan de wand bevestigen 5

De installatie van de tv voorbereiden....8

De tv aan de wand bevestigen 9

Specificaties 12

Bijgeleverde onderdelen

WM1 WM2 * (2) (2)

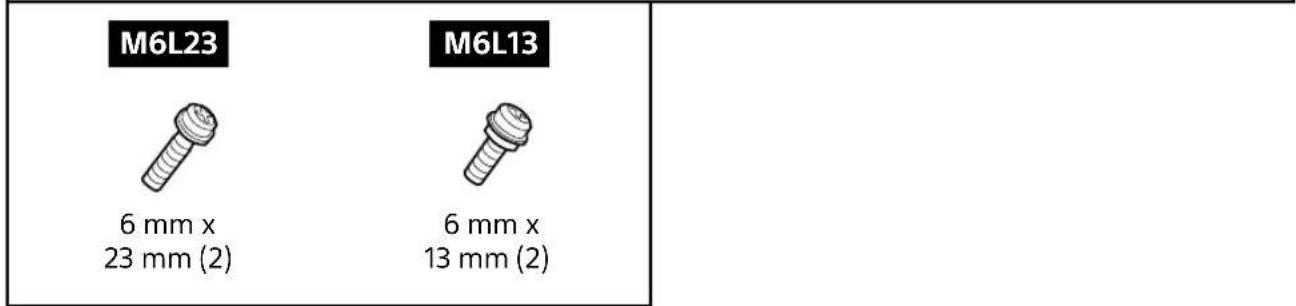

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Alleen voor het model 75 inch (189,3 cm)

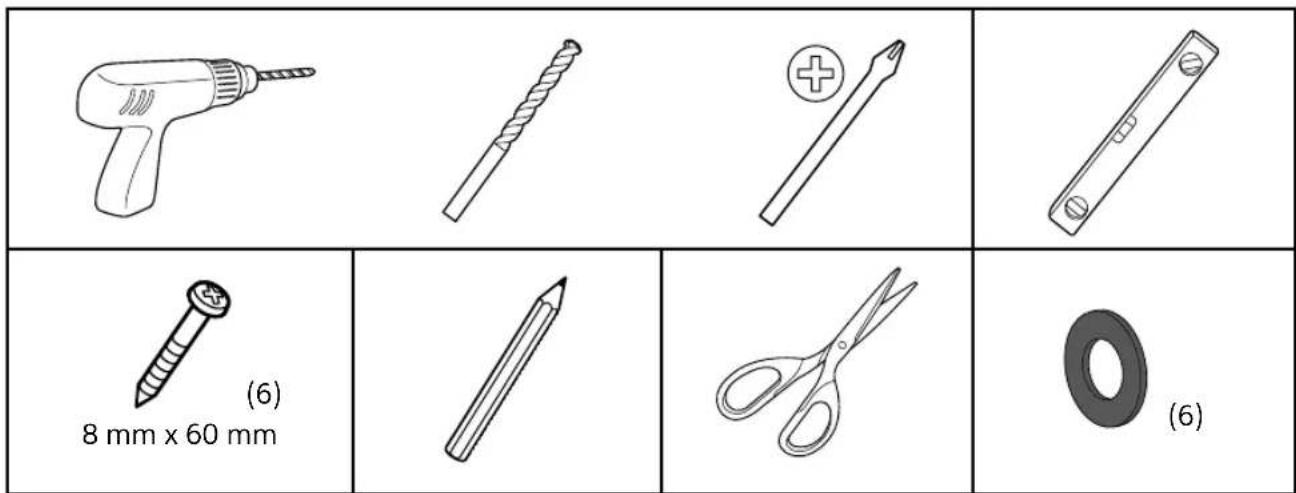

Benodigde gereedschappen

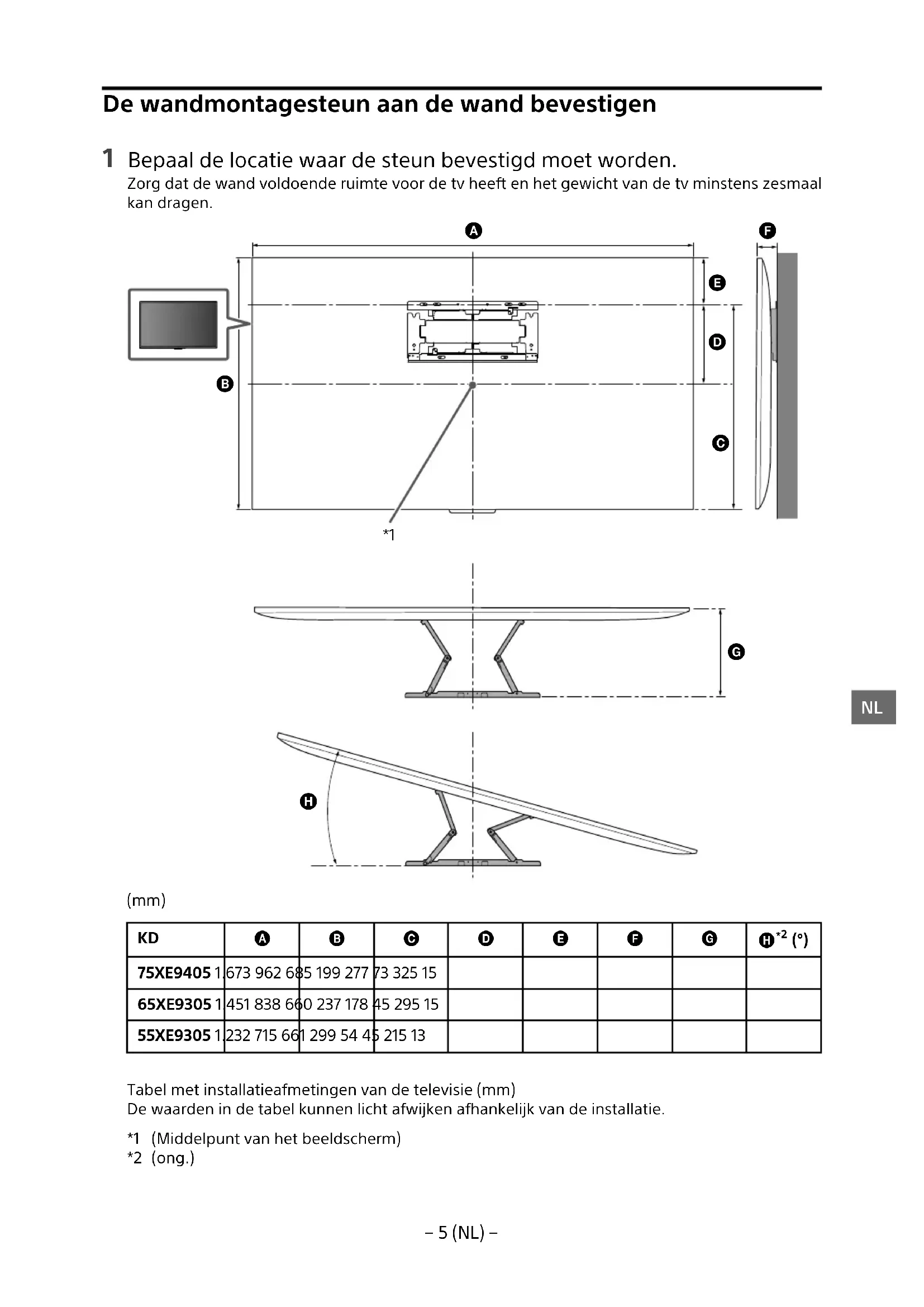

De wandmontagesteun aan de wand bevestigen

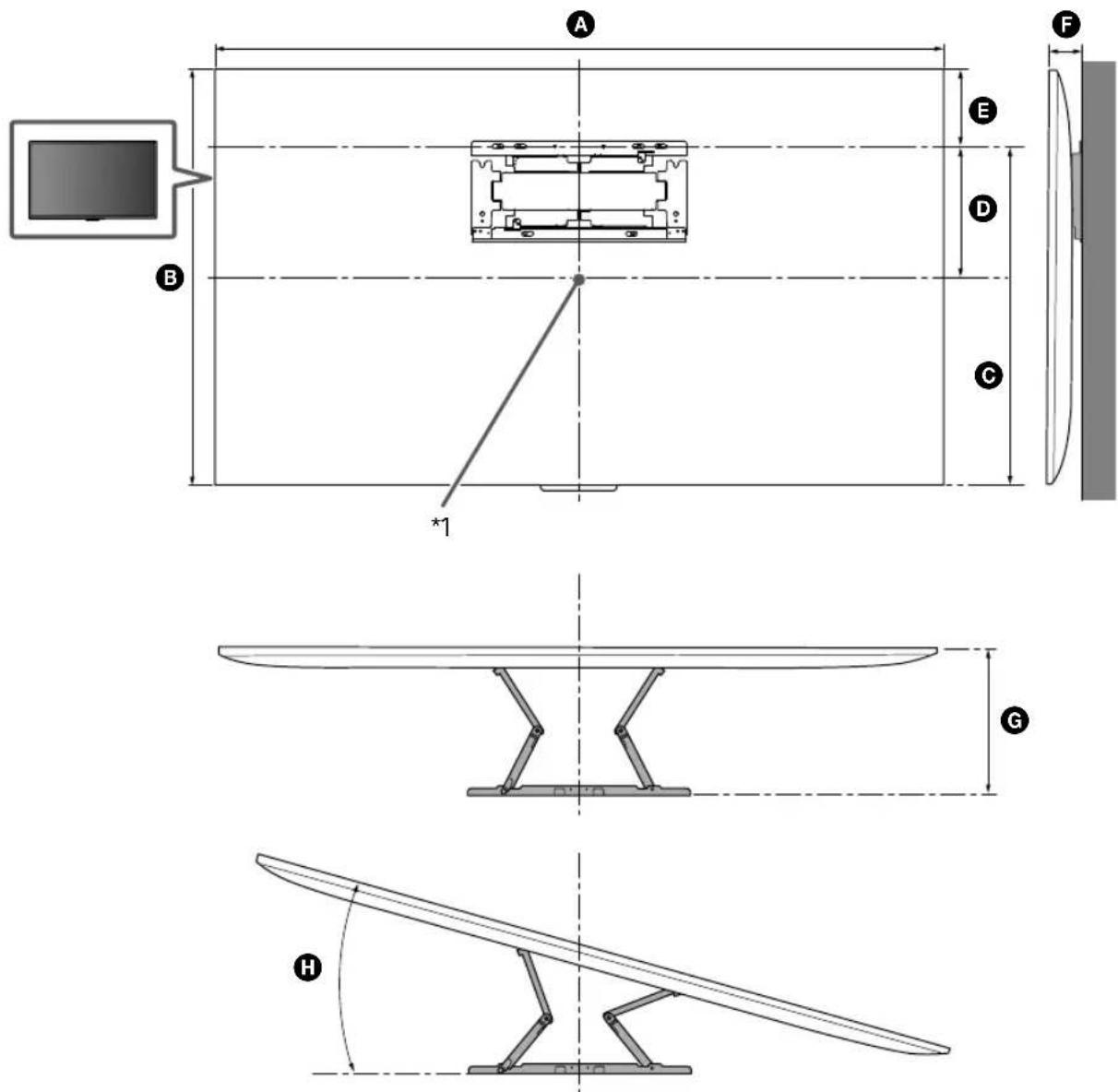

1 Bepaal de locatie waar de steun bevestigd moet worden.

Zorg dat de wand voldoende ruimte voor de tv heeft en het gewicht van de tv minstens zesmaal kan dragen.

Tabel met installatieafmetingen van de televisie (mm)

De waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

*1 (Middelpunt van het beeldscherm)

*2 (ong.)

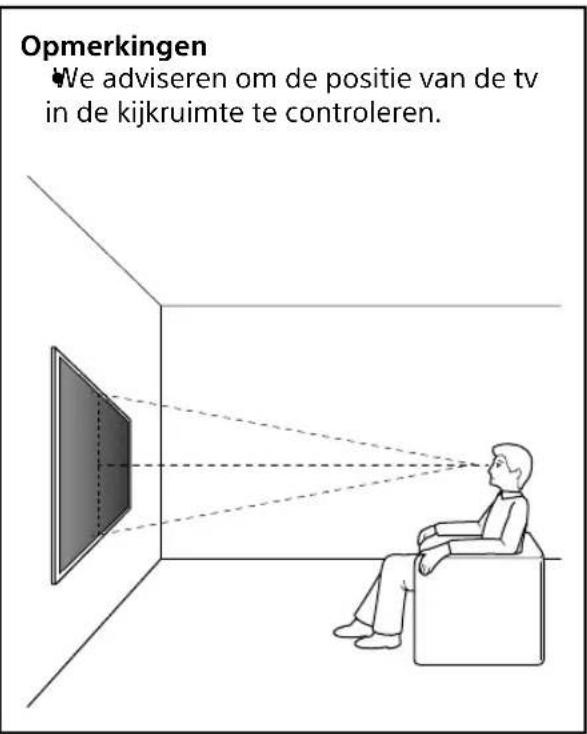

Opmerkingen We adviseren om de positie van de tv in de kijkruimte te controleren.

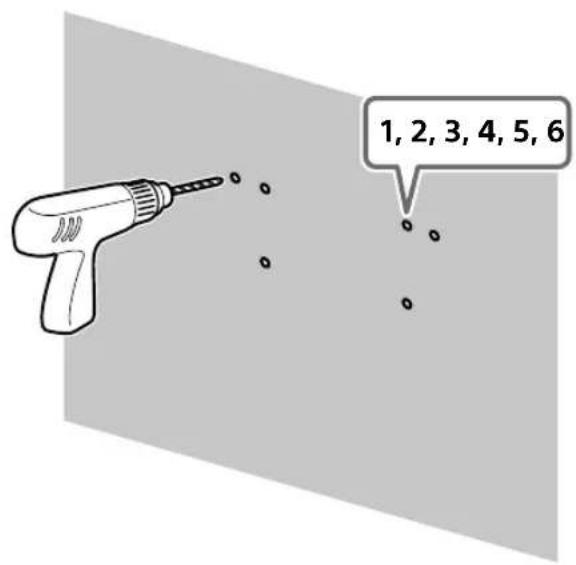

3 Boor proefgaten op de markeerpunten.

1, 2, 3, 4, 5, 6

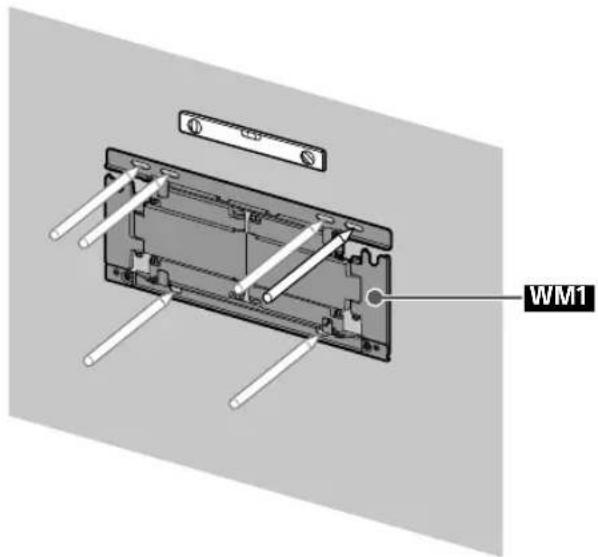

2 Plaats WM1 op de wand en markeer zes punten.

WM1

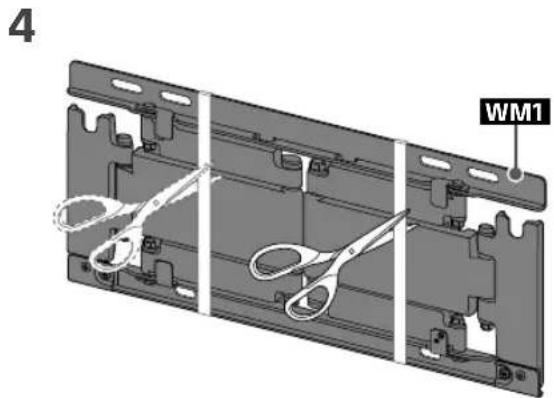

4 WM1

Opmerkingen

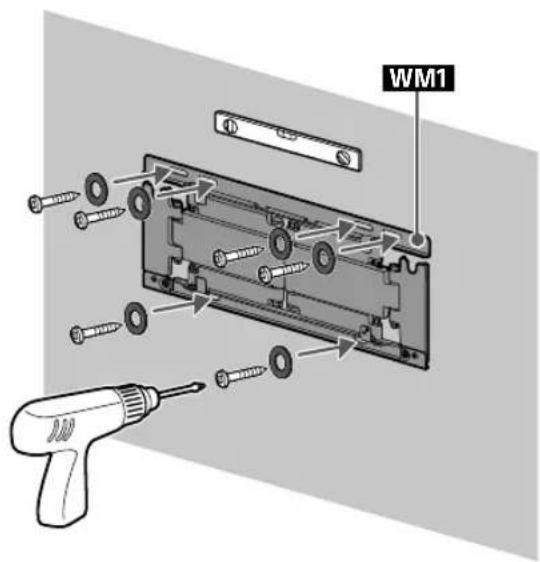

Gebruik een waterpas om te controleren of WM1 waterpas is.

5

Opmerkingen

Gebruik een waterpas om te controleren of de wandmontagesteun waterpas is.

WM1

Voorzichtig

Draai de hamerbouten niet te stevig vast. Het niet goed vastdraaien kan het draagvermogen van de hamerbouten verminderen.

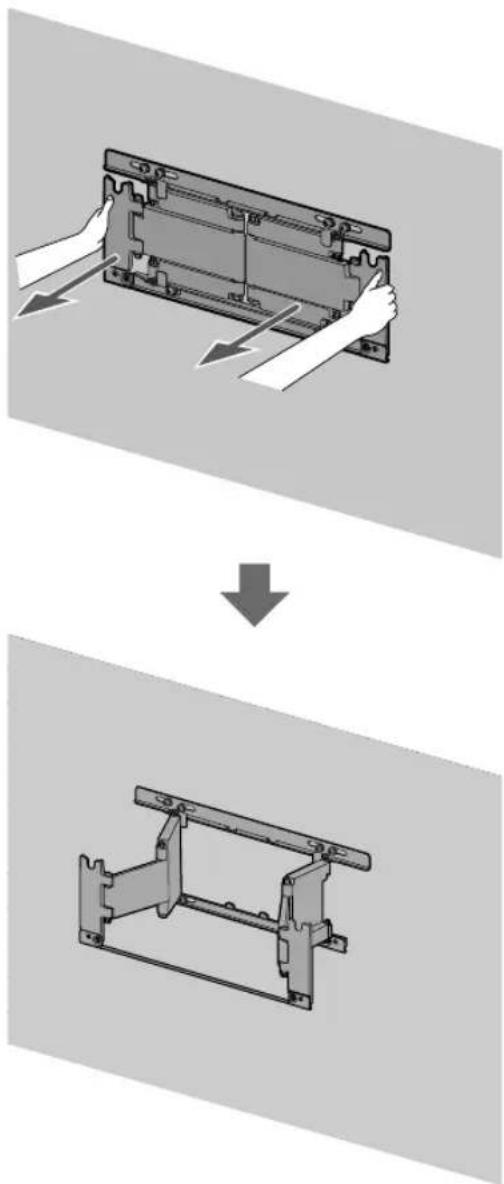

6 Trek aan de arm van WM1 tot het uiteinde.

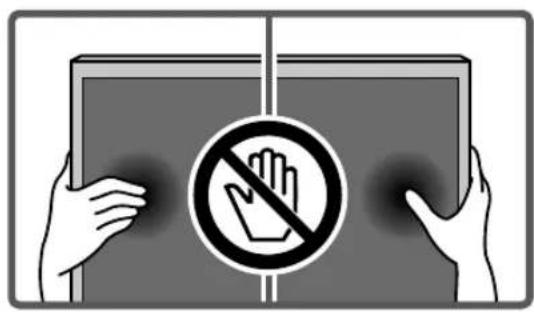

De installatie van de tv voorbereiden

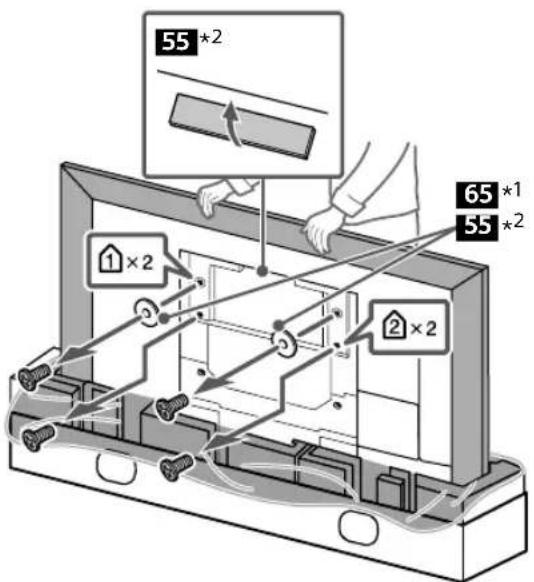

2 Verwijder de schroeven aan de achterkant van de televisie.

55 *2 1×2 2×2 65 *1 55 *2

1* Alleen het model van 65 inch (163,9 cm)
2* Alleen het model van 55 inch (138,8 cm)

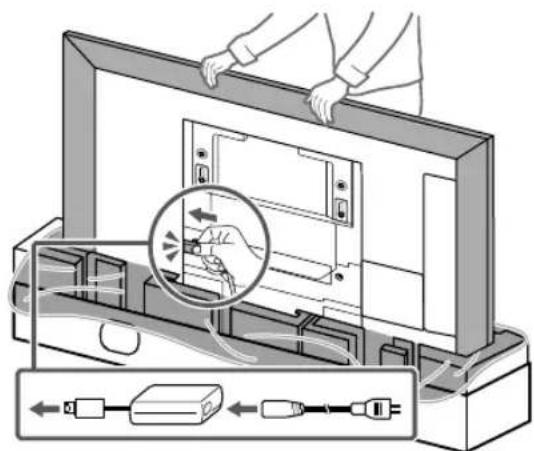

Voorzichtig

Als de tafelstandaard al aan de tv bevestigd is, zorg er dan voor om de onderdelen van de Wandmontagesteun aan de tv te bevestigen vóór het loskoppelen van de tafelstandaard.

3

1×2 M WM2

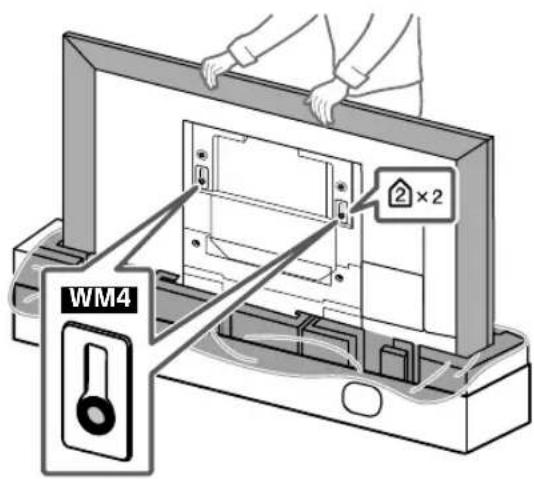

4 Bevestig de WM4 aan de tv (alleen het model van 75 inch (189,3 cm)).

WM4 2×2

5 Alleen het model van 55 inch (138,8 cm).

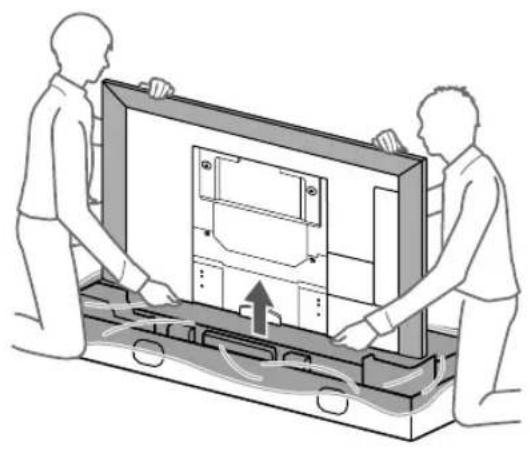

De tv aan de wand bevestigen

1

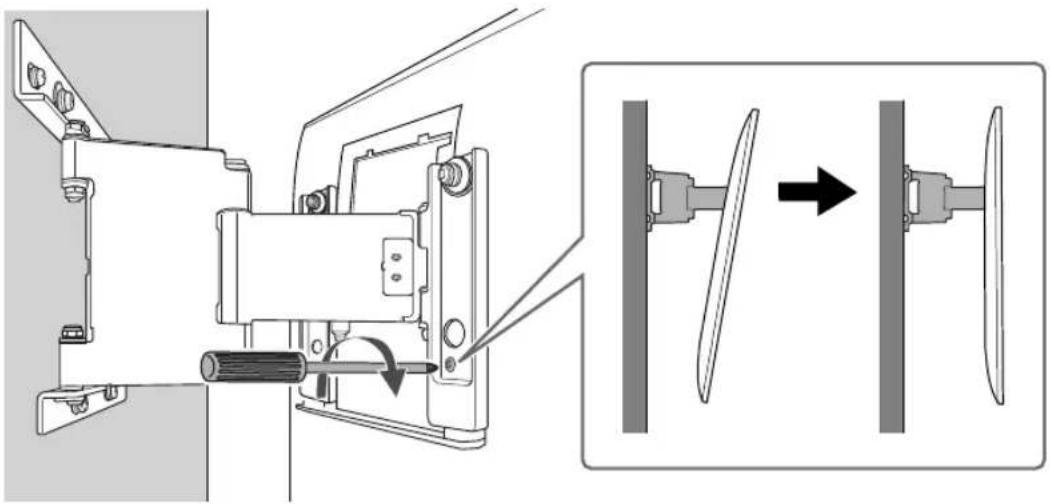

5 Draai de linker- en rechterkant van de wandmontagesteun aan om de hoek van de TV aan te passen.

1* Alleen het model van 65 inch (163,9 cm)
2* Alleen het model van 55 inch (138,8 cm)

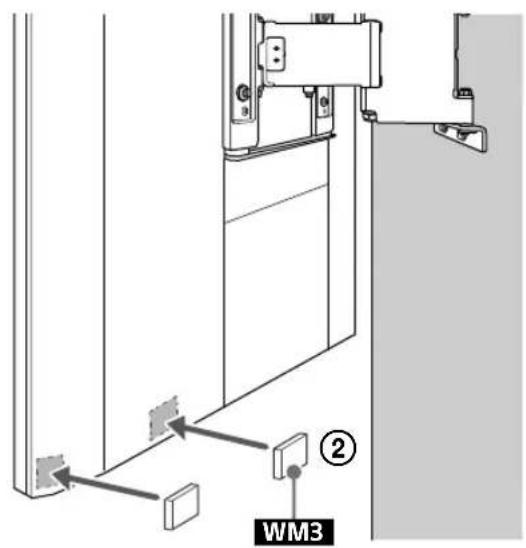

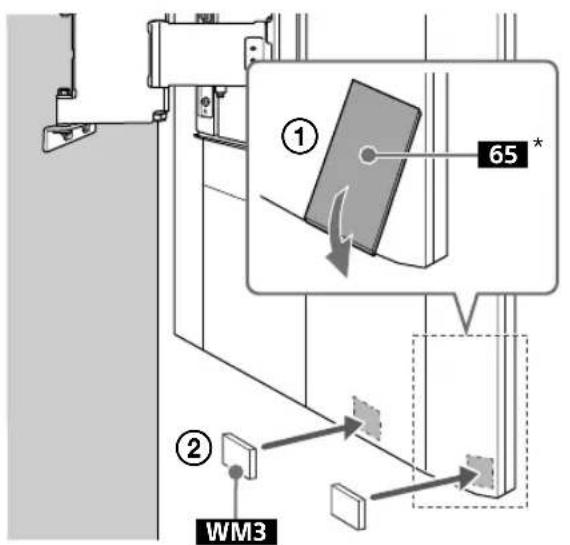

8 Bevestig WM3.

① 65 * ② WM3

Alleen het model van 65 inch (163,9 cm)

WM3 ②

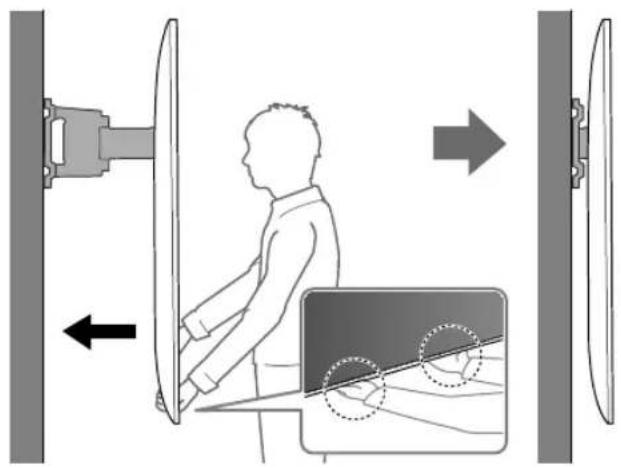

9 10 Houd de tv tijdens het

verplaatsen ervan stevig aan de onderkant vast.

* 1 Alleen het model van 75 inch (189,3 cm)

* 2 Alleen het model van 65 inch (163,9 cm)

* 3 Alleen het model van 55 inch (138,8 cm)

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
