SUWL840 - Стенно крепене SONY - Безплатно ръководство за потребителя

Тип продукт	Стенен монтаж за телевизор
Марка	Sony
Модел	SUWL840
Размери на монтажа (Ш x В x Д)	446 x 336 x 20 мм (за модели 75/65 инча) ; 346 x 252 x 20 мм (за модел 55 инча)
Тегло на монтажа	Около 2,7 кг (модели 75/65 инча) ; 2,3 кг (модел 55 инча)
Захранване	Неприложимо (механичен монтаж)
Основни функции	Стенен монтаж за телевизор Sony ; регулиране на ъгъла на наклон и завъртане
Поддръжка и почистване	Почиствайте с мека суха кърпа ; не използвайте абразивни продукти ; периодично проверявайте закрепването
Безопасност	Изисква се инсталиране от лицензиран професионалист ; използвайте поне шест винта с диаметър 8 мм ; стената трябва да издържа шест пъти теглото на телевизора ; не променяйте частите ; не инсталирайте други устройства освен посочените
Резервни части и ремонтопригодност	Винтове и части са включени ; винтове за стената не са включени ; резервни части се предлагат от Sony
Обща информация	Марка : Sony ; Модел : SUWL840 ; Съвместим с телевизори Sony от 55, 65 и 75 инча (вижте ръководството за референции)

Често задавани въпроси - SUWL840 SONY

Кои телевизори са съвместими със стенния монтаж SUWL840?

Монтажът е предназначен за конкретни телевизори Sony. Проверете Ръководството за справка на вашия телевизор за съвместимост. Моделите от 55, 65 и 75 инча са споменати в инструкциите.

Какъв е максималният капацитет на натоварване на монтажа?

Стената трябва да издържа поне шест пъти теглото на телевизора. Самият монтаж тежи около 2,7 кг (за модели 75/65 инча) или 2,3 кг (за модел 55 инча). Проверете теглото на вашия телевизор в неговото ръководство.

Трябва ли да се обадя на професионалист за инсталиране?

Да, инсталирането трябва да се извършва изключително от лицензиран професионален монтажник. Лошо закрепване може да доведе до падане на телевизора и сериозни наранявания.

Какви инструменти са необходими за инсталиране?

Необходимите инструменти са: нивелир, бормашина, чук, отвертка и подходящи винтове за стената (не са включени).

Как да закрепите монтажа към стената?

Следвайте стъпките в инструкциите: изберете мястото, подравнете монтажа WM1 на стената, направете шест маркировки, пробийте направляващи отвори, закрепете монтажа с поне шест винта с диаметър 8 мм, подходящи за стената, след това проверете нивото.

Мога ли да наклоня телевизора след инсталиране?

Да, можете да регулирате ъгъла чрез завиване на лявата и дясната страна на монтажа. Инструкциите споменават също възможността за завъртане на телевизора с внимание.

Доставя ли се монтажът с винтове за стената?

Не, винтовете за закрепване на монтажа към стената не са включени. Трябва да използвате винтове, подходящи за материала и структурата на вашата стена (препоръчва се диаметър 8 мм).

Какво да правя при липсващи винтове?

Проверете съдържанието на опаковката. Ако липсват винтове, свържете се с вашия дилър или отдела за обслужване на клиенти на Sony. Никога не използвайте несъответстващи винтове.

Как да почистя стенния монтаж?

Използвайте мека и суха кърпа. Не използвайте абразивни продукти или разтворители, които могат да повредят покритието.

Мога ли да използвам този монтаж за телевизор от друга марка?

Не, този монтаж е проектиран изключително за посочените телевизори Sony. Инсталирането на друго устройство може да доведе до падане на телевизора и повреди.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SUWL840 SONY

Конзола за закрепване към стена

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

Монтаж на телевизора на стена

ПРЕДУПРЕЖДЕНИЕ

Този продукт трябва да се монтира само от професионален монтажник, който е обучен да определя якостта на стената, за да издържи тежестта на телевизора. Ако не е добре закрепен при монтажа, телевизорът може да падне и да причини тежко нараняване. Sony не носи отговорност за повреди или нараняване, причинени от неправилно боравене или неправилен монтаж, или от монтирането на продукт, различен от посочения. Вашите законни права (ако има такива) не се нарушават.

Към търговците на Sony

За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат за да се избегнат злополуки. Вие имате задължението да прочетете, да осмислите напълно и да спазвате инструкциите в настоящото ръководство за употреба. Неспазването може да доведе до тежко телесно нараняване или до материални щети и може да анулира гаранцията. Запазете ръководството за бъдещи справки.

Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточняване на продуктите

Тази конзола за монтаж на стена е проектирана за използване само с указаните телевизори. За телевизорите направете справка в "Информация за продукта", за да проверите дали Конзолата за закрепване към стена може да се използва.

Към клиентите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт от пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.

Ако конзолата за монтаж на стена не е монтирана правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители.

• Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване.
• Ако стената, на която е монтирана конзолата за монтаж на стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да може да издържа тежест, равна на най-малко шест пъти тежестта на телевизора. (Направете справка в "Информация за продукта" на вашия телевизор за неговото тегло.)
• Ако монтажът на конзолата за монтаж на стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани изпълнители.

Ако други лица, освен лицензирани изпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Осигурете две или повече лица за носене или демонтаж на телевизора.

Не сваляйте винтове и други след монтажа на телевизора.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не променяйте частите на конзолата за монтаж на стена.

Ако го направите, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество.

Тази конзола за монтаж на стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.

Не подлагайте конзолата за монтаж на стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не се облягайте и не се висете на телевизора.

Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.

• Внимавайте да не защипете пръстите си, докато манипулирате с Конзолата за закрепване към стена или въртите телевизора.
• Бъдете внимателни при завъртането на телевизора и следете да не ударите намиращи се наблизо хора.
• Непременно съхранявайте неизползваните части на безопасно място за употреба в бъдеще. Дръжте извън достъп на деца.

Не третирайте продукта с прекалена сила по време на почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Предпазни мерки

• Ако дълго време използвате телевизор, монтиран на конзола за монтаж на стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
• Ако конзолата за монтаж на стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
• Не използвайте конзолата за монтаж на стена на място, където може да бъде подложена на механични вибрации.

Монтаж на конзола за монтаж на стена

Към търговците на Sony

ПРЕДУПРЕЖДЕНИЕ

Следните инструкции са само за търговците на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, където ъглите или страните на телевизора се издават настрани от повърхността на стената.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, например колона, където ъглите или страните на телевизора се издават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора, това може да причини нараняване или повреда на имущество.

Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора.

Монтирайте здраво конзолата за монтаж на стена към стената като следвате инструкциите в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество. Непременно използвайте винтове, подходящи за материала, от който е направена стената, и монтирайте телевизора стабилно с помощта на шест или повече винта с диаметър 8 мм (или равностойни на тях).

Използвайте правилно доставените винтове и окачващи части като следвате инструкциите в това ръководство за работа. Ако използвате заместващи елементи, телевизорът може да падне и да причини телесна повреда или да се повреди.

Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се повреди.

Затегнете здраво винтовете в указаното положение.

Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди.

Внимавайте да не ударите телевизора по време на монтажа.

Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора на стена, която е перпендикулярна и равна.

Ако не направите това, телевизорът може да падне и да причини нараняване.

След правилния монтаж на телевизора, обезопасете правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.

Не допускайте притискане на захранващия кабел или на свързващия кабел.

Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или електрически удар. Това може да причини пожар или електрически удар.

Винтовете, необходими за закрепване на конзолата за монтаж на стена към стената, не са включени в комплекта.

Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за монтаж на стена.

За клиенти в Европа

За инструкции относно монтажа на конзолата за монтаж на стена към вашия телевизор свалете информацията от уеб сайтът на SONY.

Съдържание

Необходими инструменти .... 4

Монтиране на Конзолата за закрепване към стена на стената ....5

Монтиране на телевизора на стената 9

Спецификации....12

Доставени артикули

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Само за 75-инчов (189,3 cm) модел

Необходими инструменти

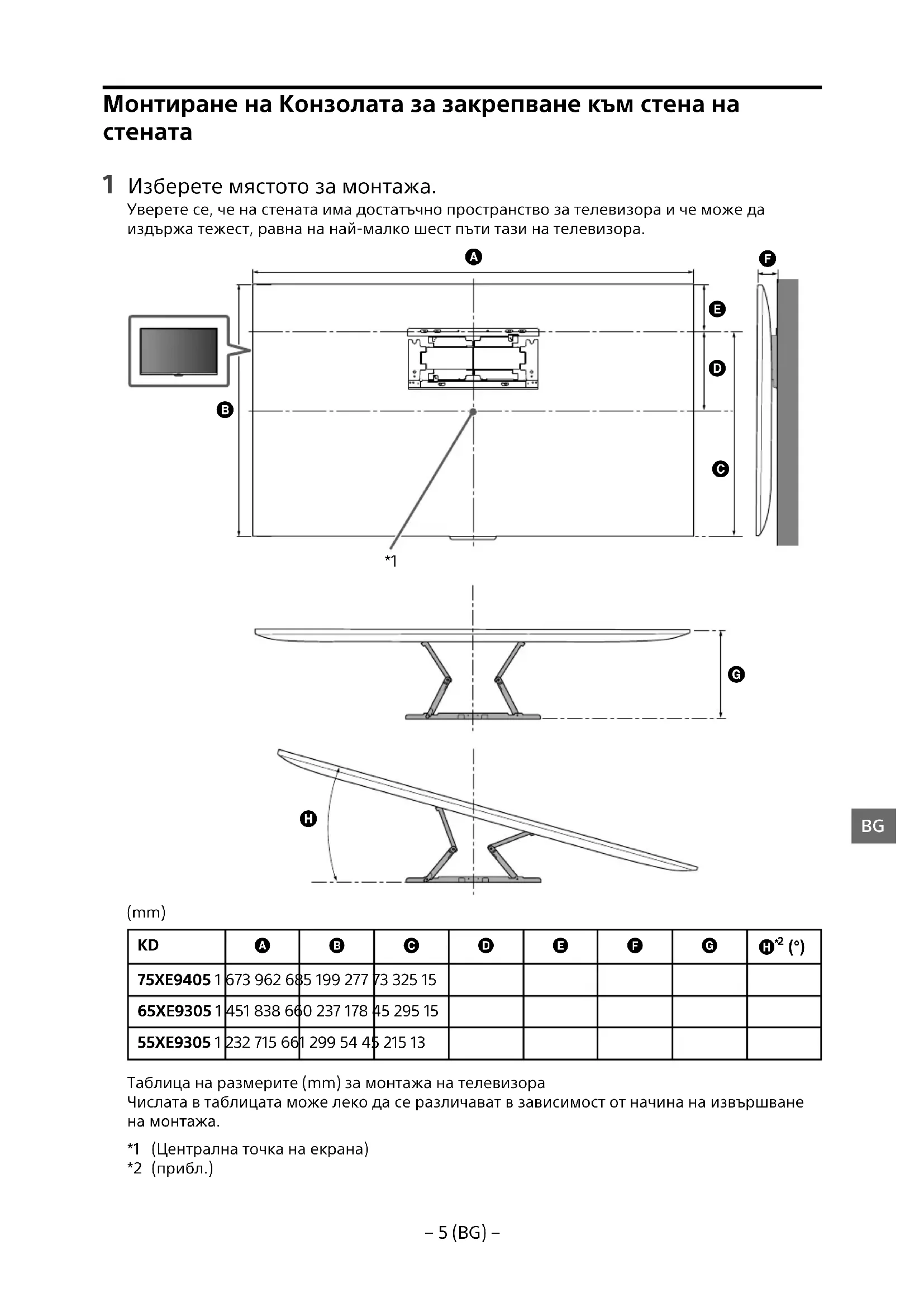

Монтиране на Конзолата за закрепване към стена на стената

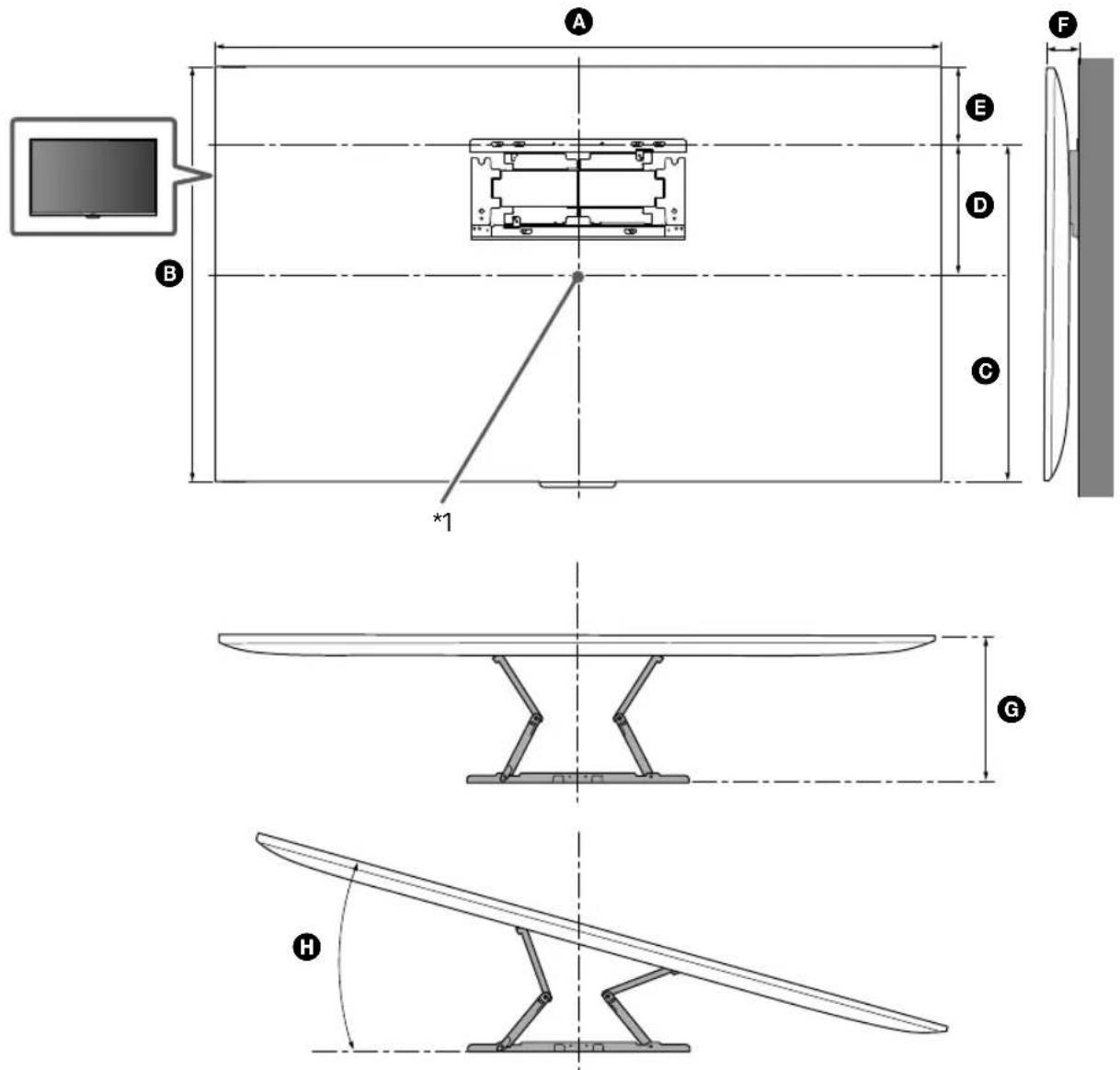

1 Изберете мястото за монтажа.

Уверете се, че на стената има достатьчно пространство за телевизора и че може да издържа тежест, равна на най-малко шест пъти тази на телевизора.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1	673 962 685	199 277	73 325 15
65XE9305 1	451 838 660	237 178	45 295 15
55XE9305 1	232 715 661	299 54 45	215 13

Таблица на размерите (mm) за монтажа на телевизора

Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.

*1 (Централна точка на екрана)
*2 (прибл.)

Забележка

Препоръчваме да проверите мястото на телевизора в средата, в която ще се гледа.

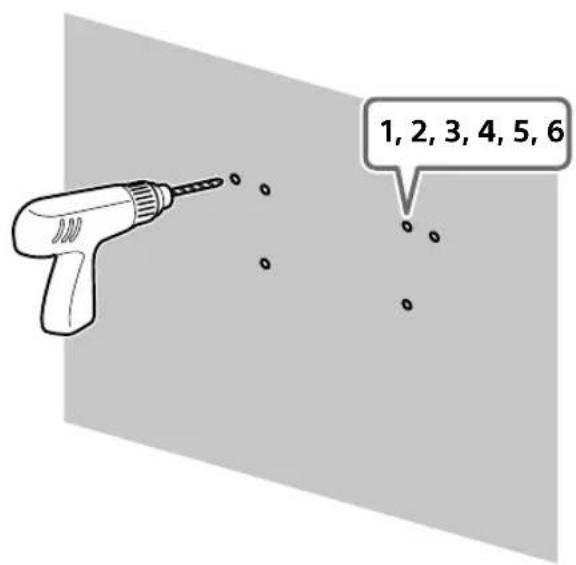

3 Пробийте направляващи дупки на отбелязаните места.

1, 2, 3, 4, 5, 6

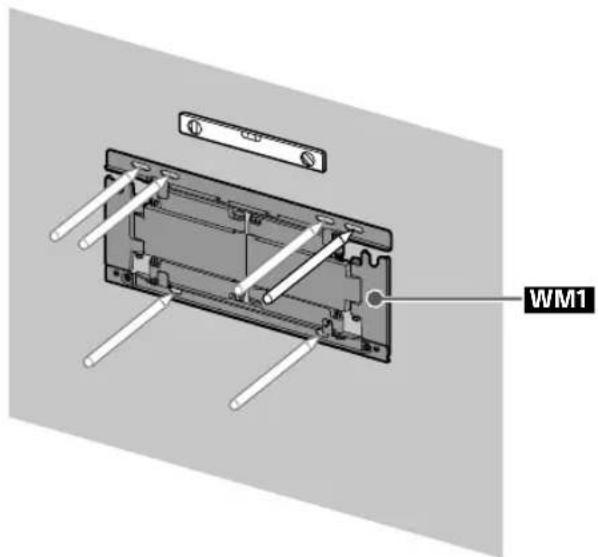

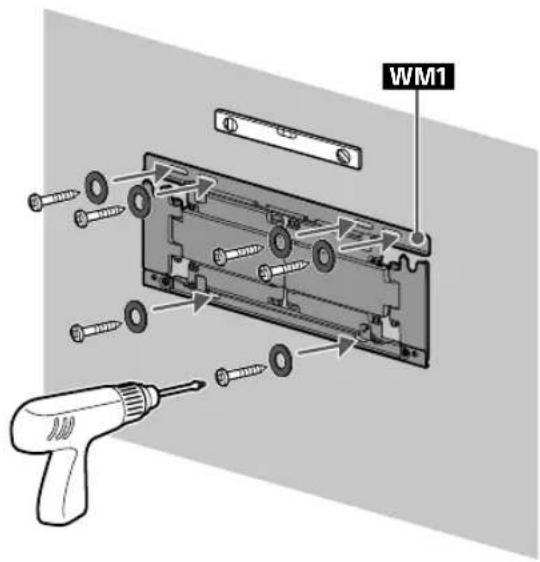

2 Поставете WM1 на стената и отбележете на шест места.

WM1

4

€ помощта на нивелир проверете дали WM1 е хоризонтално.

5

Забележка

€ помощта на нивелир проверете дали Конзолата за закрепване към стена е хоризонтална.

WM1

Внимание

Неправилното затягане би могло да намали носещата способност на болтовете.

6

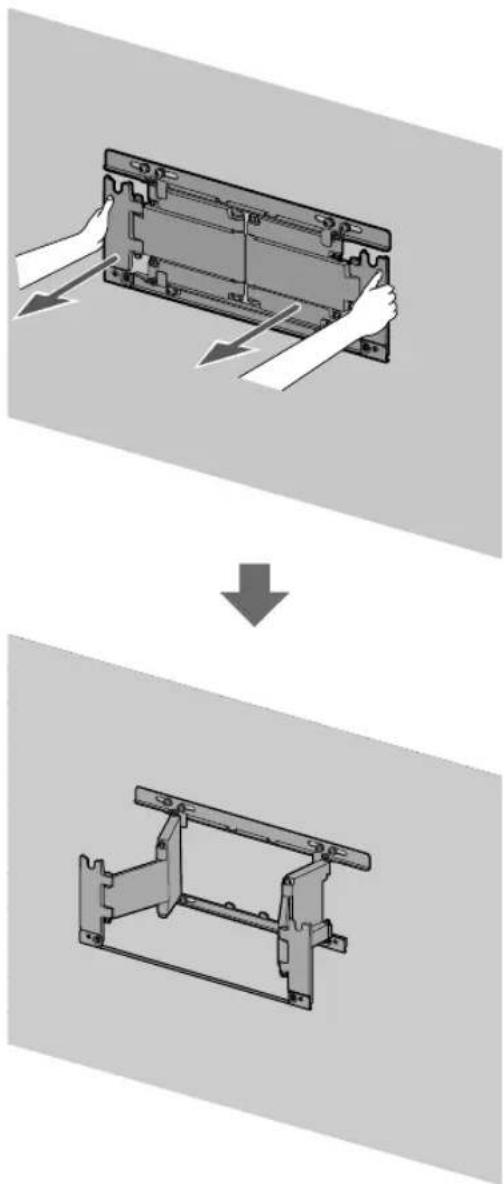

Издърпайте рамото на WM1 докрай.

2 Свалете винтовете от задната страна на телевизора.

55 *2 1 × 2 2 × 2 65 *1 55 *2

1* Само за 65-инчов (163,9 cm) модел 2* Само за 55-инчов (138,8 cm) модел

Внимание

Ако Поставката за маса вече е прикрепена към телевизора, непременно прикрепете частите на Конзолата за закрепване към стена към телевизора, преди да махнете Поставката за маса.

3

1×2 M WM2

4 Прикрепете WM4 към телевизора

(само на 75-инчов (189,3 cm) модел).

2×2 WM4

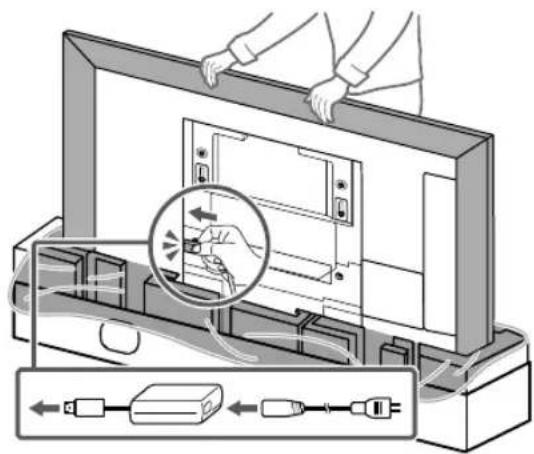

5 Само за 55-инчов (138,8 cm) модел.

Монтиране на телевизора на стената

1

5 Завинтете лявата и дясната страна на конзолата за закрепване към стена, за да регулирате ъгъла на телевизора.

1* Само за 65-инчов (163,9 cm) модел
2* Само за 55-инчов (138,8 cm) модел

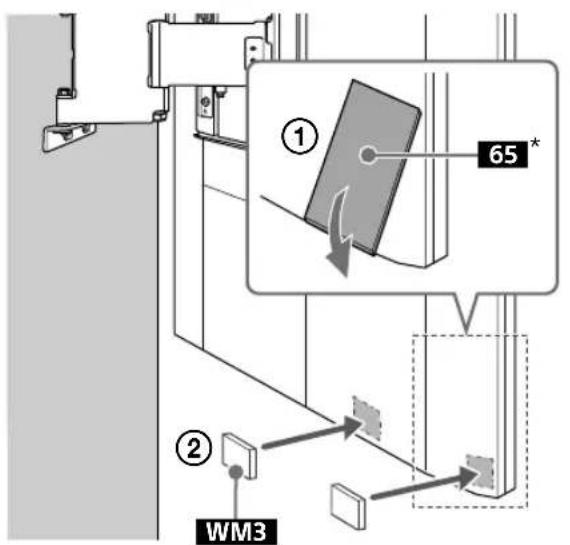

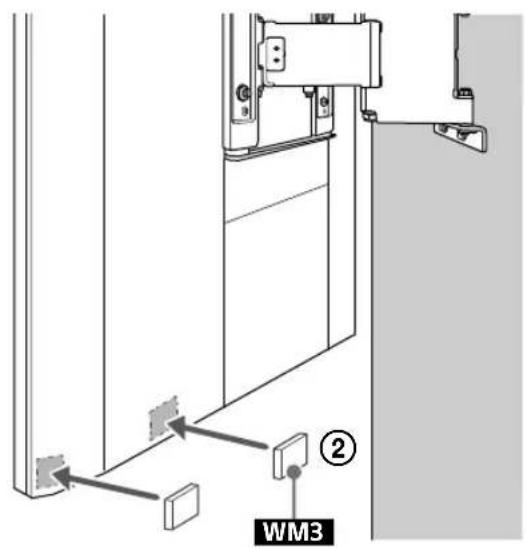

8 Прикрепете WM3.

① 65 * ② WM3

Само за 65-инчов (163,9 cm) модел

WM3 ②

9 10 Когато местите телевизора,

дръжте го здраво от долната страна.

* 1 Само за 75-инчов (189,3 cm) модел

* 2 Само за 65-инчов (163,9 cm) модел

* 3 Само за 55-инчов (138,8 cm) модел

Дизайнът и спецификациите подлежат на промяна без предупреждение.
