SUWL840 - Suport de perete SONY - Manual de utilizare gratuit

Tip produs	Suport mural pentru televizor
Marcă	Sony
Model	SUWL840
Dimensiunile suportului (L x H x A)	446 x 336 x 20 mm (pentru modele de 75/65 inci) ; 346 x 252 x 20 mm (pentru modelul de 55 inci)
Greutatea suportului	Aproximativ 2,7 kg (modele 75/65 inci) ; 2,3 kg (model 55 inci)
Alimentare	Nu este cazul (suport mecanic)
Funcții principale	Fixare pe perete pentru televizor Sony; reglare unghi de înclinare și rotire
Întreținere și curățare	Curățați cu o cârpă moale uscată; nu utilizați produse abrazive; verificați periodic fixarea
Siguranță	Instalare de către un profesionist autorizat obligatorie; utilizați cel puțin șase șuruburi de 8 mm diametru; perete capabil să suporte de șase ori greutatea televizorului; nu modificați piesele; nu instalați alte dispozitive decât cele specificate
Piese de schimb și reparabilitate	Șuruburi și piese furnizate; șuruburi pentru fixarea pe perete nu sunt furnizate; piese de schimb disponibile de la Sony
Informații generale	Marcă: Sony; Model: SUWL840; Compatibil cu televizoare Sony de 55, 65 și 75 inci (referințe vezi ghid)

Întrebări frecvente - SUWL840 SONY

Ce televizoare sunt compatibile cu suportul mural SUWL840?

Suportul este conceput pentru televizoare Sony specifice. Consultați Ghidul de referință al televizorului dvs. pentru a verifica compatibilitatea. Modelele de 55, 65 și 75 inci sunt menționate în instrucțiuni.

Care este capacitatea maximă de încărcare a suportului?

Peretele trebuie să poată suporta de cel puțin șase ori greutatea televizorului. Suportul în sine cântărește aproximativ 2,7 kg (pentru modelele 75/65 inci) sau 2,3 kg (pentru modelul de 55 inci). Consultați greutatea televizorului în ghidul său.

Trebuie să apelez la un profesionist pentru instalare?

Da, instalarea trebuie efectuată exclusiv de un instalator profesionist autorizat. O fixare necorespunzătoare poate duce la căderea televizorului și la răniri grave.

Ce unelte sunt necesare pentru instalare?

Uneltele necesare sunt: un nivelă cu bulă de aer, un burghiu, un ciocan, o șurubelniță și șuruburile potrivite pentru perete (nu sunt furnizate).

Cum se fixează suportul pe perete?

Urmați pașii din instrucțiuni: alegeți locația, aliniați suportul WM1 pe perete, faceți șase repere, găuriți găuri de ghidare, fixați suportul cu cel puțin șase șuruburi de 8 mm diametru adaptate peretelui, apoi verificați nivelul.

Pot înclina televizorul după instalare?

Da, puteți ajusta unghiul prin înșurubarea părților stângă și dreaptă ale suportului. Instrucțiunile menționează și posibilitatea de a roti televizorul cu grijă.

Suportul este livrat cu șuruburi pentru perete?

Nu, șuruburile pentru fixarea suportului pe perete nu sunt furnizate. Trebuie să utilizați șuruburi adaptate materialului și structurii peretelui (diametru 8 mm recomandat).

Ce să fac în cazul șuruburilor lipsă?

Verificați conținutul ambalajului. Dacă lipsesc șuruburi, contactați distribuitorul dvs. sau serviciul după vânzare Sony. Nu utilizați niciodată șuruburi neconforme.

Cum se curăță suportul mural?

Utilizați o cârpă moale și uscată. Nu utilizați produse abrazive sau solvenți care ar putea deteriora finisajul.

Pot utiliza acest suport pentru un televizor de altă marcă?

Nu, acest suport este conceput exclusiv pentru televizoarele Sony specificate. Instalarea unui alt dispozitiv poate duce la căderea televizorului și la daune.

MANUAL DE UTILIZARE SUWL840 SONY

Dispozitiv de montare pe perete

Despre siguranță

Vă multumim pentru achiziționarea acestui produs.

Pentru clienti

Montarea televizorului pe perete

AVERTISMENT

INSTALARE PROFESIONALĂ NECESARĂ

Acest produs trebuie instalat exclusiv de către un instalator profesionist, instruit să identifice rezistența peretelui care va trebui să susțină greutatea TV. Dacă nu este fixat corespunzător la instalare, TV-ul ar putea cădea și ar putea provoca vătămări grave. Sony nu își asumă răspunderea pentru daunele sau vătămările cauzate de manipularea necorespunzătoare sau instalarea greșită sau instalarea produselor altele decât cel specificat. Drepturile dumneavoastră legale (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesar un nivel suficient de experientă. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vâlămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înămânați acest manual clientului după instalare.

Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precație necesare pentru prevenirea accidentelor. Aveți responsabilitatea să citiți, să înțelegeți clar și să respectați toate instrucțiunile din acest manual de instrucțiuni. În caz contrar, pot rezulta vătămări corporale sau daune materiale grave ce ar putea conduce la anularea garanției. Păstrați acest manual disponibil pentru consultări ulterioare.

Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.

ATENTIE

Produse specificate

Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoarele specificate. Pentru TV-uri consultați „Ghid de referință” al acestora pentru a verifica dacă dispozitivul de montare pe perete poate fi utilizat.

Pentru clienti

AVERTISMENT

Dacă următoarele măsuri de precauție nu sunt respectate, pot rezultate grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractați instalarea produsului unor contractori licențiați și țineți copiii mici la distanță în timpul instalării.

Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.

• Televizorul poate cădea și poate cauza grave vătămări corporale, precum contuzii sau o fractură.
• Dacă peretele pe care este instalat dispozitivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată susține o greutate de cel puțin șase ori mai mare decât greutatea TV-ului. (Pentru informații privind greutatea TV-ului, consultați „Ghid de referință” al acestuia.)
• Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.

Contractați operațiile de montare sau demontare a televizorului unor contractori licențiați.

Dacă persoane în afara unor contractori licențiați transportă sau demontează televizorul, acesta poate cădea și poate cauza vătămări corporale sau daune materiale. Televizorul trebuie transportat sau demontat de două sau mai multe persoane.

Nu demontați şuruburile etc. după montarea televizorului.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu aduceți modificări componentelor dispozitivului de montare pe perete.

În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu montați alte echipamente în afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.

Nu aplicați altă sarcină în afara televizorului pe dispozitivul de montare pe perete.

Nu zdruncinați televizorul stânga/dreapta, sus/jos.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu vă rezemați pe și nu vă agățați de televizor.

Nu vă rezemați pe și nu vă agățați de televizor, deoarece acesta poate cădea și poate cauza grave vătămări corporale.

ATENTIE

Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

• Aveți grijă să nu vă prindeți degetele la manipularea dispozitivului de montare pe perete sau la rotirea TV-ului.
• În timp ce pivotați setul TV, manevrați cu atenție și aveți grijă să nu loviți persoanele din apropiere.
• Asigurați-vă că depozitați componentele neutilizate în siguranță, pentru utilizări viitoare.
  Nu le lăsați la îndemâna copiilor.

Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.

Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Măsuri de precauție

• Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau de deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui.
• Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru şuruburi.
• Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.

Instalarea dispozitivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, al întreținerii și verificării acestui produs.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.

Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.

Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer proveniți de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defectiuni ale televizorului.

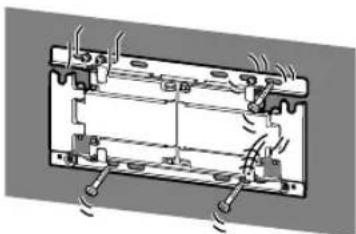

Instalati dispozitivul de montare pe perete în condiții de siguranță, urmând indicațiile din acest manual de instructiuni.

Dacă oricare dintre şuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați şuruburi corespunzătoare pentru materialul peretelui și instalați unitatea cu rezistență suficientă, utilizând șase sau mai multe şuruburi cu diametru de 8 mm (sau echivalent).

Utilizați corespunzător şuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Asamblati dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.

Dacă oricare dintre şuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Strângeți adecvat şuruburile în poziția indicată.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Nu supuneți televizorul la şocuri pe durata instalării.

Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

Instalați televizorul pe un perete plan și perpendicular pe podea.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteți ciupirea/ perforarea cablului de alimentare în curent alternativ și nici a cablului de conexiune.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau un șoc electric.

Şuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.

Utilizați şuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.

Pentru clientii din Europa

Pentru instrucțiuni privind instalarea suportului de montare pe perete la televizor, vă rugăm să descărcați informațiile de pe site-ul web SONY.

Cuprins

Instalarea pe perete a Dispozitivului de montare pe perete....5

Pregătirea pentru montarea TV....8

Montarea TV pe perete....9

Specificații....12

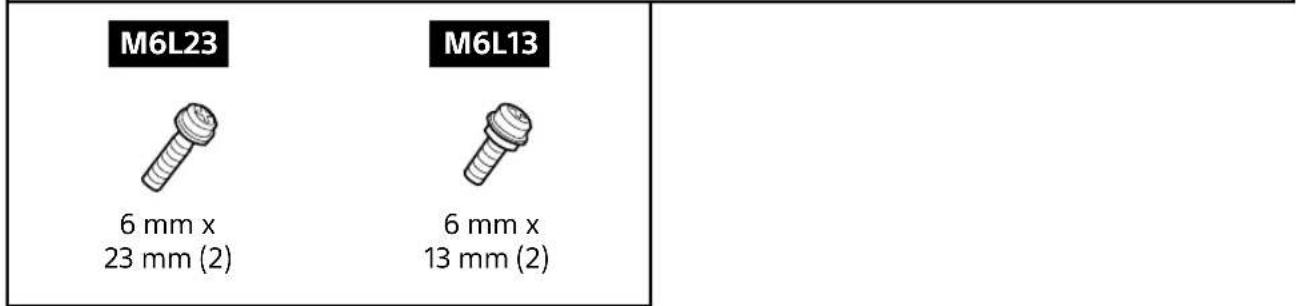

Elemente furnizate

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Exclusiv pentru modelul de 75 inch (189,3 cm)

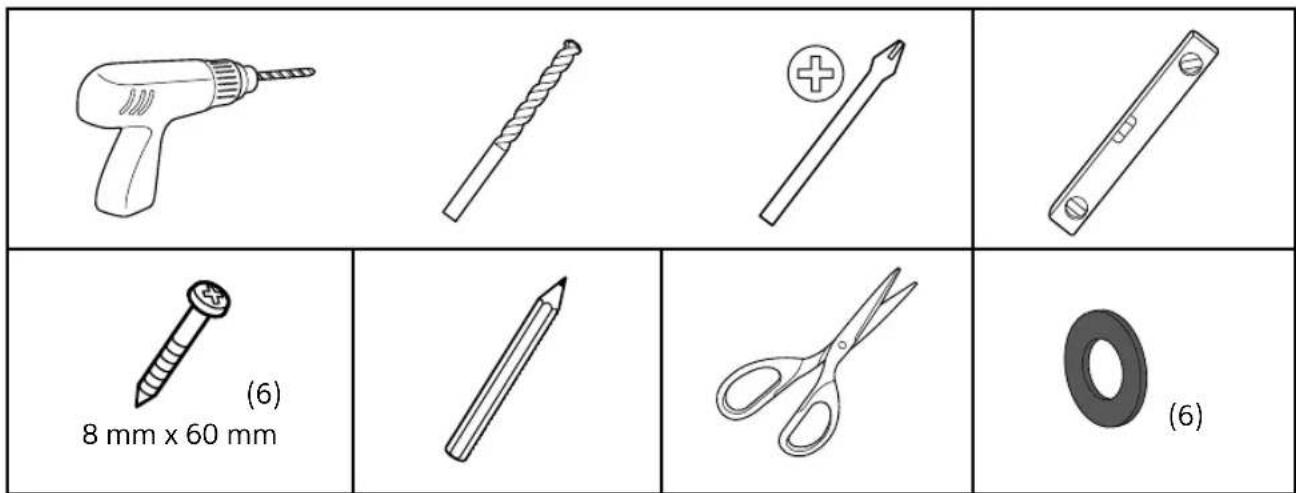

Unelte necesare

Instalarea pe perete a Dispozitivului de montare pe perete

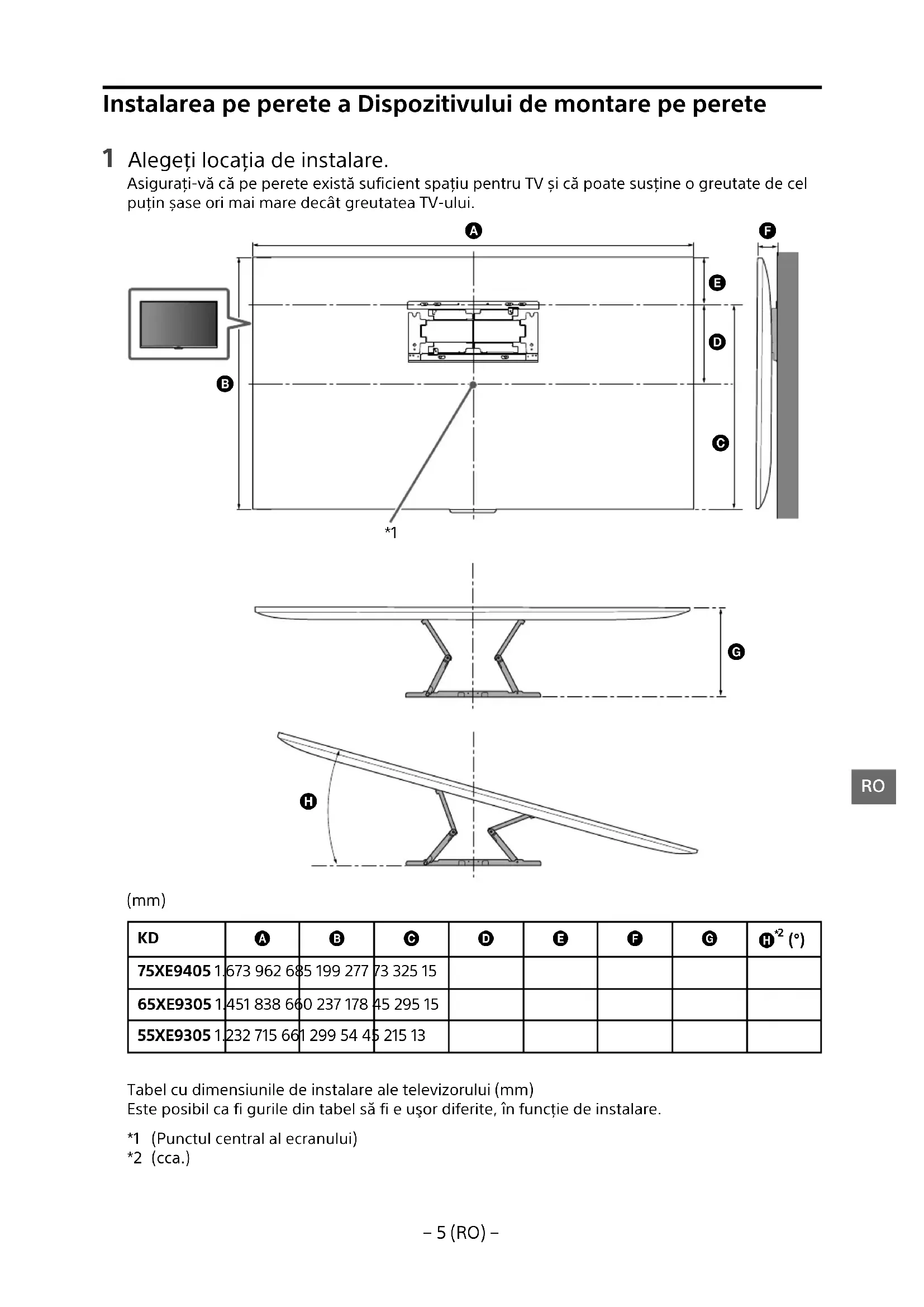

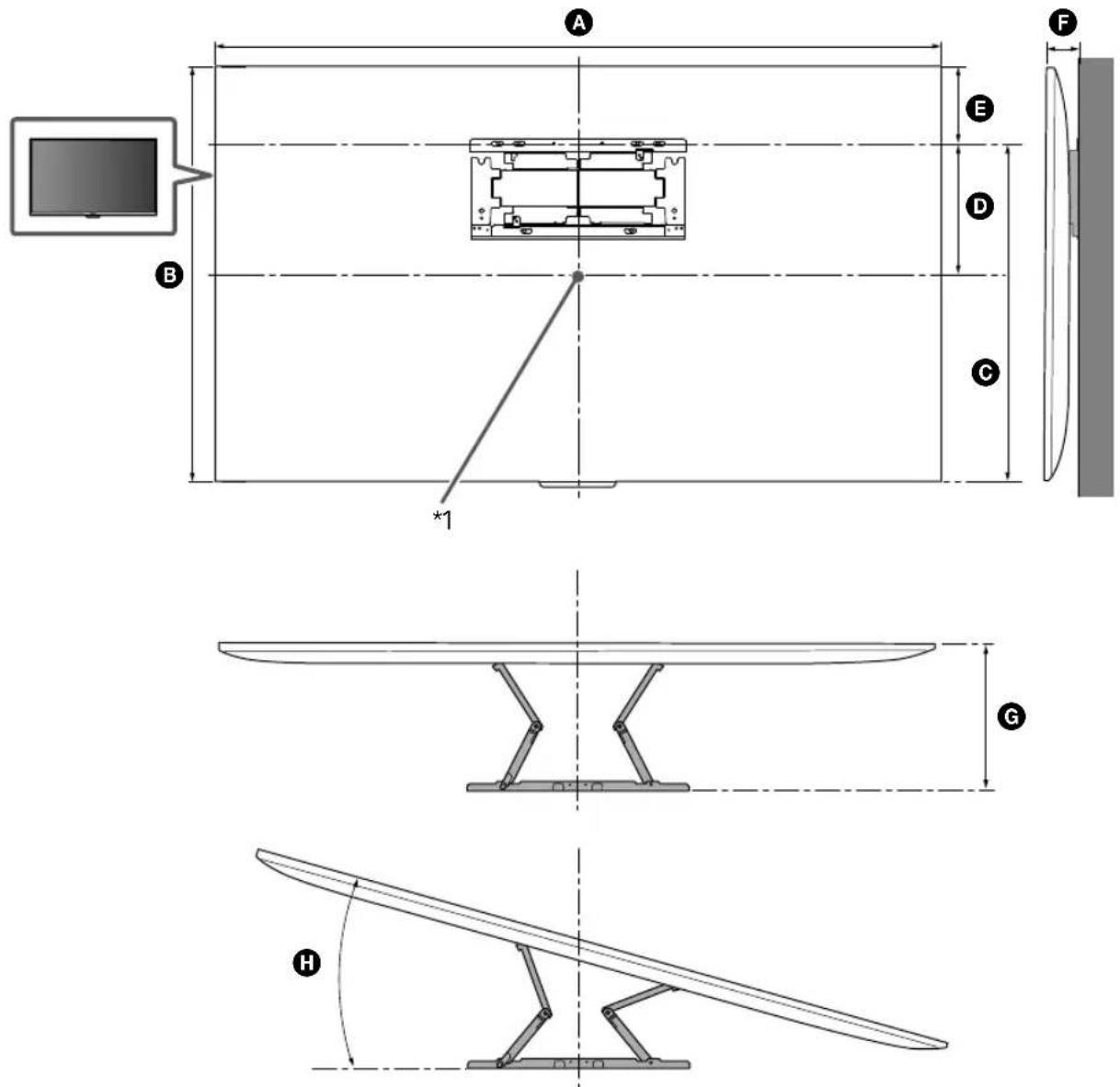

1 Alegeti locația de instalare.

Asigurați-vă că pe perete există suficient spațiu pentru TV și că poate susține o greutate de cel puțin șase ori mai mare decât greutatea TV-ului.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H ^2 (°)
75XE9405	673 962 685	199 277	73 325 15
65XE9305	451 838 660	237 178	45 295 15
55XE9305	232 715 661	299 54 45	215 13

Tabel cu dimensiunile de instalare ale televizorului (mm)

Este posibil ca fi gurile din tabel să fi e uşor diferite, în funcție de instalare.

*1 (Punctul central al ecranului)

*2 (cca.)

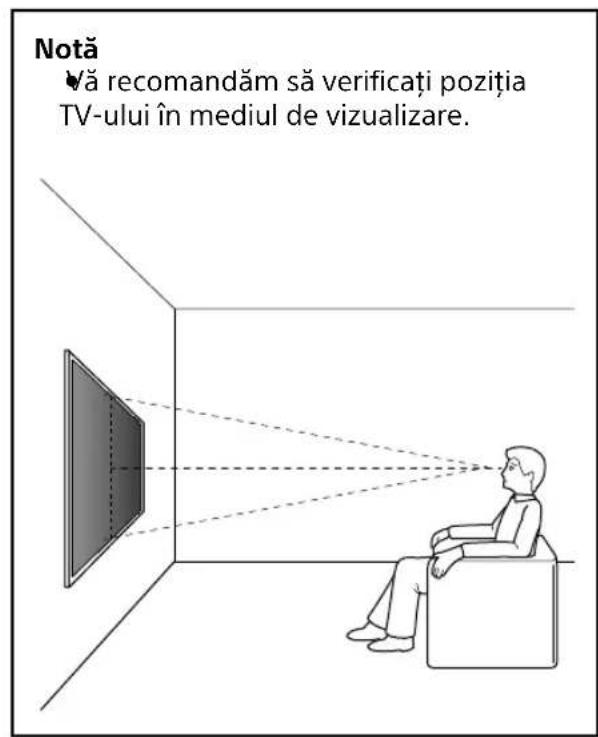

Notă ă recomandăm să verificați poziția TV-ului în mediul de vizualizare.

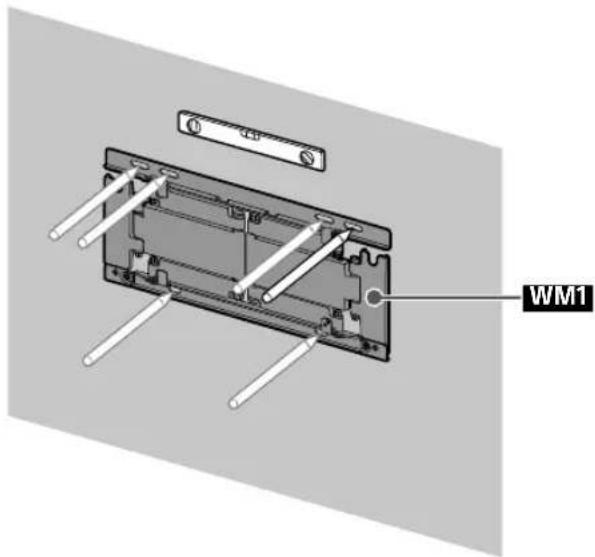

2 Aliniați WM1 cu peretele și faceți șase semne.

WM1

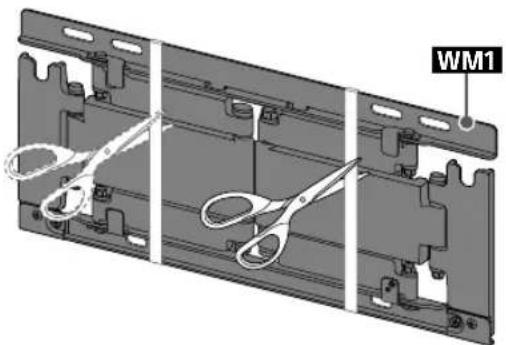

Notă

Folosiți o nivelă pentru a verifica dacă WM1 este drept.

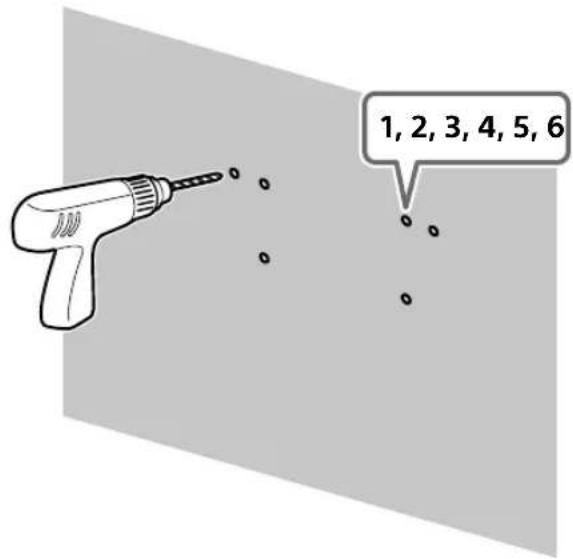

3 Dați găuri pilot pe semne.

1, 2, 3, 4, 5, 6

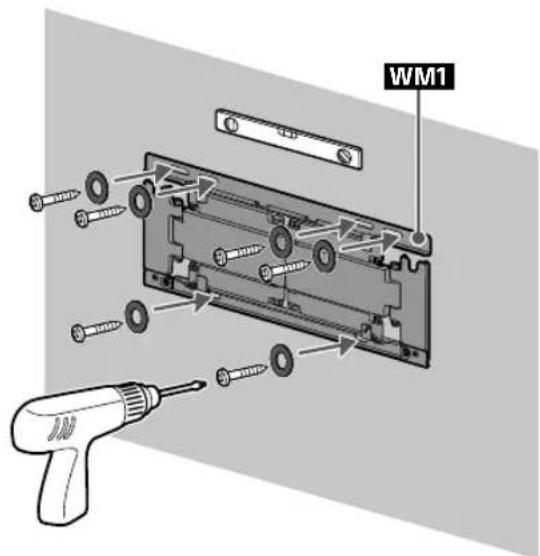

4

Folosiți o nivelă pentru a verifica dacă Dispozitivul de montare pe perete este drept.

WM1

Măsuri de precauție

Nu strângeti excesiv şuruburile pentru lemn cu cap hexagonal. Strângerea necorespunzătoare ar putea reduce puterea de prindere a şuruburilor pentru lemn cu cap hexagonal.

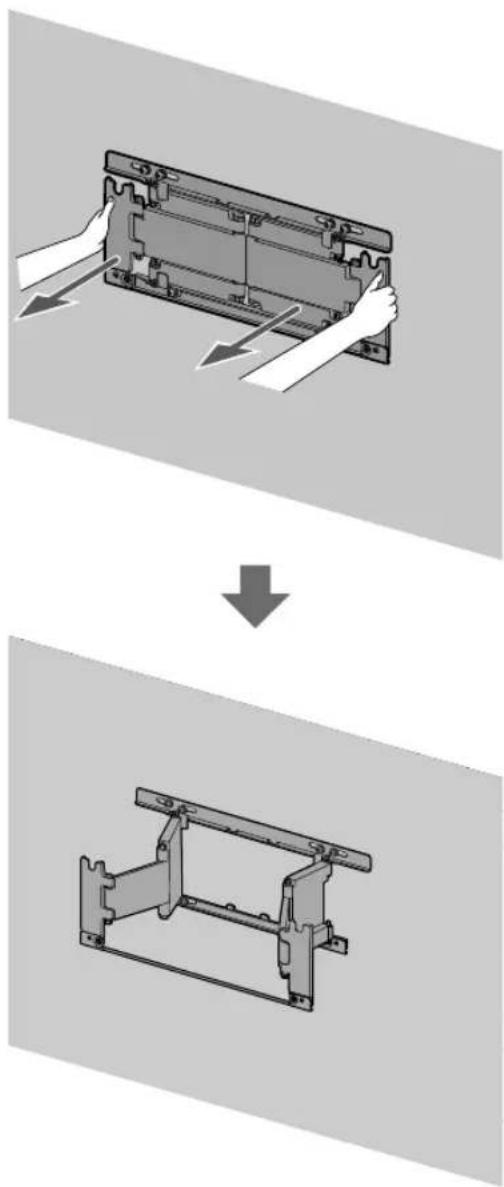

6 Trageți brațul WM1 spre capăt.

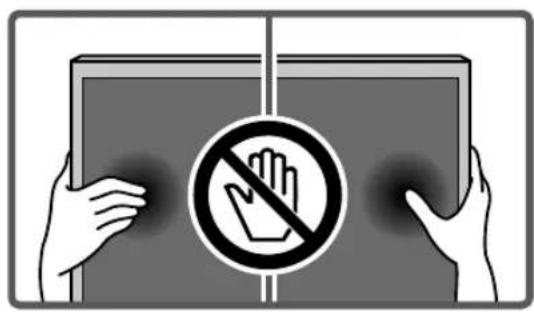

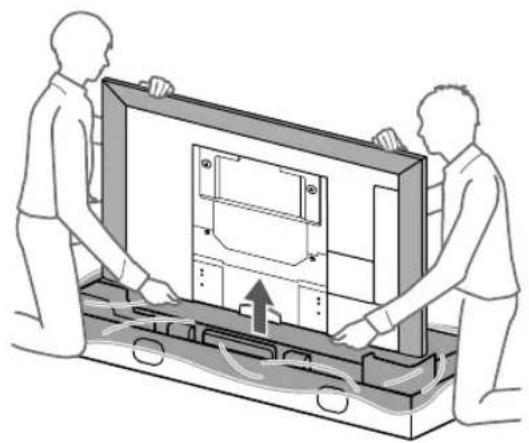

Pregătirea pentru montarea TV

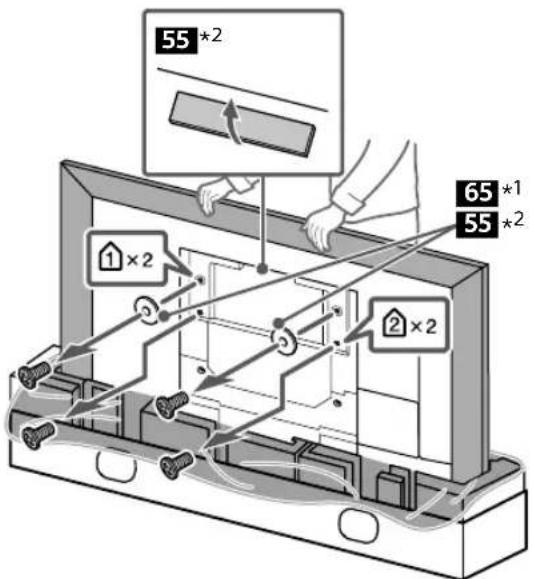

2 Demontați şuruburile din partea din spate a televizorului.

55 *2 65 *1 55 *2 1 × 2 2 × 2

1* Exclusiv modelul de 65 inch (163,9 cm)
2* Exclusiv modelul de 55 inch (138,8 cm)

Măsuri de precauție

Dacă Suportul de masă este fixat deja la TV, fixați componentele Dispozitivului de montare pe perete la TV înainte de a detașa Suportul de masă.

3

1×2 M WM2

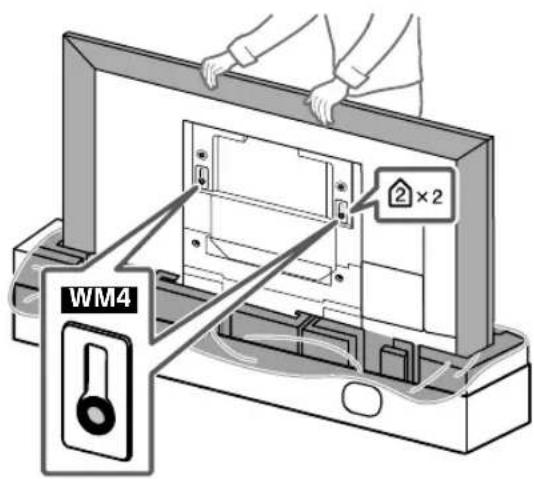

4 Fixați WM4 la TV (exclusiv modelul de 75 inch (189,3 cm)).

Montarea TV pe perete

1

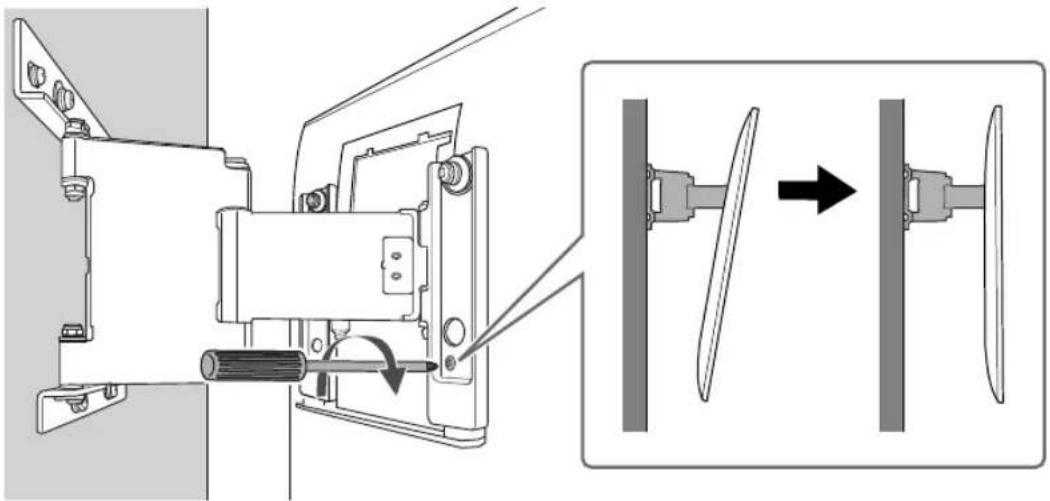

5 Înşurubați partea stângă și cea dreaptă a dispozitivului de montare pe perete pentru a regla unghiul TV-ului.

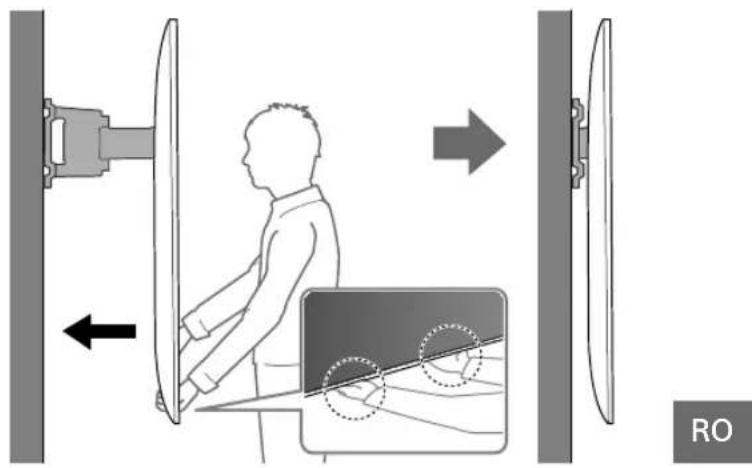

10 La deplasarea TV-ului, tineți-I bine din partea inferioară.

Dimensiune: (Cca.) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Masă (doar baza): (Cca.)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Exclusiv modelul de 75 inch (189,3 cm)

* 2 Exclusiv modelul de 65 inch (163,9 cm)

* 3 Exclusiv modelul de 55 inch (138,8 cm)

Designul și specificațiile se pot modifica fără notificare prealabilă.
