Tipo di prodotto	Supporto a muro per televisore
Marca	Sony
Modello	SUWL840
Dimensioni del supporto (L x A x P)	446 x 336 x 20 mm (per modelli da 75/65 pollici); 346 x 252 x 20 mm (per modello da 55 pollici)
Peso del supporto	Circa 2,7 kg (modelli da 75/65 pollici); 2,3 kg (modello da 55 pollici)
Alimentazione	Non applicabile (supporto meccanico)
Funzioni principali	Fissaggio a muro per televisore Sony; regolazione dell'angolo di inclinazione e rotazione
Manutenzione e pulizia	Pulire con un panno morbido asciutto; non utilizzare prodotti abrasivi; verificare periodicamente il fissaggio
Sicurezza	Installazione da parte di un professionista abilitato richiesta; utilizzare almeno sei viti da 8 mm di diametro; parete in grado di sostenere sei volte il peso del televisore; non modificare le parti; non installare altri dispositivi diversi da quelli specificati
Parti di ricambio e riparabilità	Viti e parti fornite; viti di fissaggio al muro non fornite; parti di ricambio disponibili presso Sony
Informazioni generali	Marca: Sony; Modello: SUWL840; Compatibile con televisori Sony da 55, 65 e 75 pollici (riferimenti vedere guida)

Domande frequenti - SUWL840 SONY

Quali televisori sono compatibili con il supporto a muro SUWL840?

Il supporto è progettato per specifici televisori Sony. Consulta la Guida di riferimento del tuo televisore per verificare la compatibilità. I modelli da 55, 65 e 75 pollici sono menzionati nel manuale.

Qual è la capacità di carico massima del supporto?

La parete deve essere in grado di sostenere almeno sei volte il peso del televisore. Il supporto stesso pesa circa 2,7 kg (per i modelli da 75/65 pollici) o 2,3 kg (per il modello da 55 pollici). Consulta il peso del tuo televisore nella sua guida.

Devo rivolgermi a un professionista per l'installazione?

Sì, l'installazione deve essere eseguita esclusivamente da un installatore professionista abilitato. Un fissaggio errato può causare la caduta del televisore e gravi lesioni.

Quali strumenti sono necessari per l'installazione?

Gli strumenti necessari sono: una livella, un trapano, un martello, un cacciavite e le viti appropriate per la parete (non fornite).

Come fissare il supporto al muro?

Segui i passaggi del manuale: scegli la posizione, allinea il supporto WM1 al muro, fai sei segni, fora i fori guida, fissa il supporto con almeno sei viti da 8 mm di diametro adatte alla parete, quindi verifica la livella.

Posso inclinare il televisore dopo l'installazione?

Sì, puoi regolare l'angolo avvitando i lati sinistro e destro del supporto. Il manuale menziona anche la possibilità di ruotare il televisore con cautela.

Il supporto viene fornito con viti per il muro?

No, le viti per fissare il supporto al muro non sono fornite. Devi utilizzare viti adatte al materiale e alla struttura della tua parete (diametro 8 mm consigliato).

Cosa fare in caso di viti mancanti?

Verifica il contenuto della confezione. Se mancano viti, contatta il tuo rivenditore o il servizio post-vendita Sony. Non utilizzare mai viti non conformi.

Come pulire il supporto a muro?

Usa un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

Posso usare questo supporto per un televisore di un'altra marca?

No, questo supporto è progettato esclusivamente per i televisori Sony specificati. L'installazione di un altro dispositivo può causare la caduta del televisore e danni.

MANUALE UTENTE SUWL840 SONY

staffa di montaggio a parete

Informazioni sulla sicurezza

Grazie per aver acquistato questo prodotto.

Informazioni per i clienti

Installazione del televisore a parete

AVVERTENZA

INSTALLAZIONE PROFESSIONALE NECESSARIA

Il presente prodotto deve essere installato esclusivamente da un professionista qualificato, in grado di verificare se la parete è sufficientemente solida da sostenere il peso della TV. Se non viene assicurata saldamente durante l'installazione, la TV potrebbe cadere e causare lesioni gravi. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto, da installazione non corretta o da installazioni di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali.

Informazioni per i rivenditori Sony

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente manuale di istruzioni per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente manuale di istruzioni spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. È responsabilità dell'utente leggere, comprendere e rispettare tutte le istruzioni contenute nel presente manuale di istruzioni. La mancata osservanza di quanto contenuto nel presente manuale potrebbe causare lesioni personali gravi o danni agli oggetti e potrebbe rendere nulla la garanzia. Conservare questo manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televisori specificati. Per la TV, consultare la rispettiva "Guida di riferimento" per verificare che possa essere utilizzata la staffa di montaggio a parete.

Informazioni per i clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l'installazione sia effettuata da personale autorizzato.

• Il televisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso pari ad almeno sei volte il peso della TV. (Per quanto riguarda il peso, consultare la "Guida di riferimento" della TV.)
• Se l'installazione a muro della staffa di montaggio non è sufficientemente salda sulla parete, l'unità potrebbe cadere e causare lesioni o danni a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del televisore vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio del televisore vengano eseguiti da personale non autorizzato, il televisore potrebbe cadere e causare lesioni o danni a oggetti. Assicurarsi che il televisore venga trasportato o smontato da almeno due persone.

Dopo aver completato il montaggio del televisore, non rimuovere viti o altri elementi simili.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, questo potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal televisore sulla staffa di montaggio a parete.

Non scuotere il televisore verso destra/sinistra o verso l'alto/il basso.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al televisore.

Non appoggiarsi né aggrapparsi al televisore perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

• Prestare attenzione a non schiacciarsi le dita durante l'utilizzo della staffa di montaggio a parete o mentre si fa ruotare la TV.
• Quando si orienta il TV, maneggiarlo con cautela e fare attenzione a non colpire eventuali persone nelle vicinanze.
• Accertarsi di riporre le parti non utilizzate in un luogo sicuro per riutilizzarle eventualmente in futuro. Tenere queste parti fuori dalla portata dei bambini.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non applicare una forza eccessiva sulla parte superiore del televisore. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Precauzioni

• Se si utilizza il televisore installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete dietro o sopra il televisore si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.
• Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore sporgono dalla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il televisore sopra o sotto un condizionatore d'aria.

Se il televisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore.

Accertarsi di installare saldamente la staffa di montaggio a parete rispettando le istruzioni contenute in questo manuale.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Accertarsi di utilizzare viti appropriate per il materiale di cui è composta la parete e installare l'unità in modo sicuro servendosi di almeno sei viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzare correttamente le viti e gli altri materiali per l'installazione in dotazione rispettando le istruzioni contenute in questo manuale di istruzioni. Se si utilizzano altri materiali, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di montare correttamente la staffa rispettando la procedura spiegata nel presente manuale di istruzioni.

Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di serrare saldamente le viti nella posizione indicata.

In caso contrario, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Evitare che il televisore subisca urti durante l'installazione.

Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore su una parete perpendicolare e piana.

In caso contrario, il televisore potrebbe cadere e provocare lesioni.

Dopo aver completato correttamente l'installazione del televisore, fissare correttamente i cavi.

Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.

Le viti necessarie per l'installazione a parete della staffa di montaggio non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Per i clienti in Europa

Per indicazioni su come installare la staffa di montaggio a parete al televisore, scaricare le informazioni dal sito web SONY.

Sommario

Componenti in dotazione....4

Strumenti necessari....4

Installazione della staffa di montaggio a parete alla parete....5

Preparazione per l'installazione della TV....8

Installazione della TV sulla parete....9

Caratteristiche tecniche....12

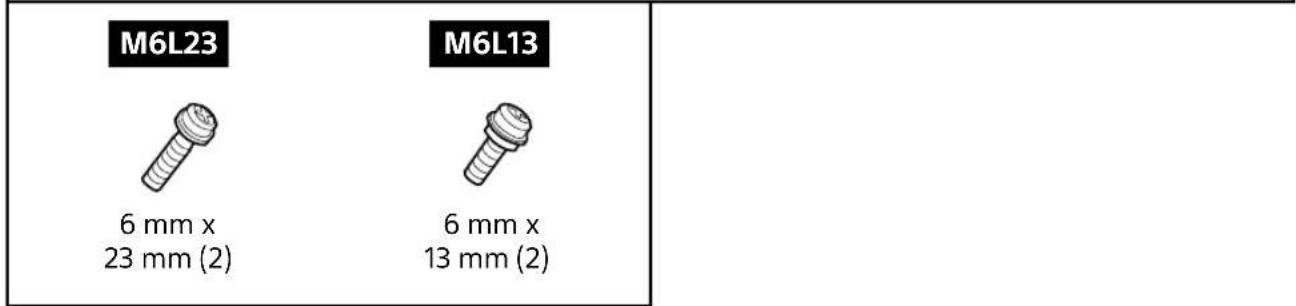

Componenti in dotazione

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Solo per i modelli da 75 pollici (189,3 cm)

Strumenti necessari

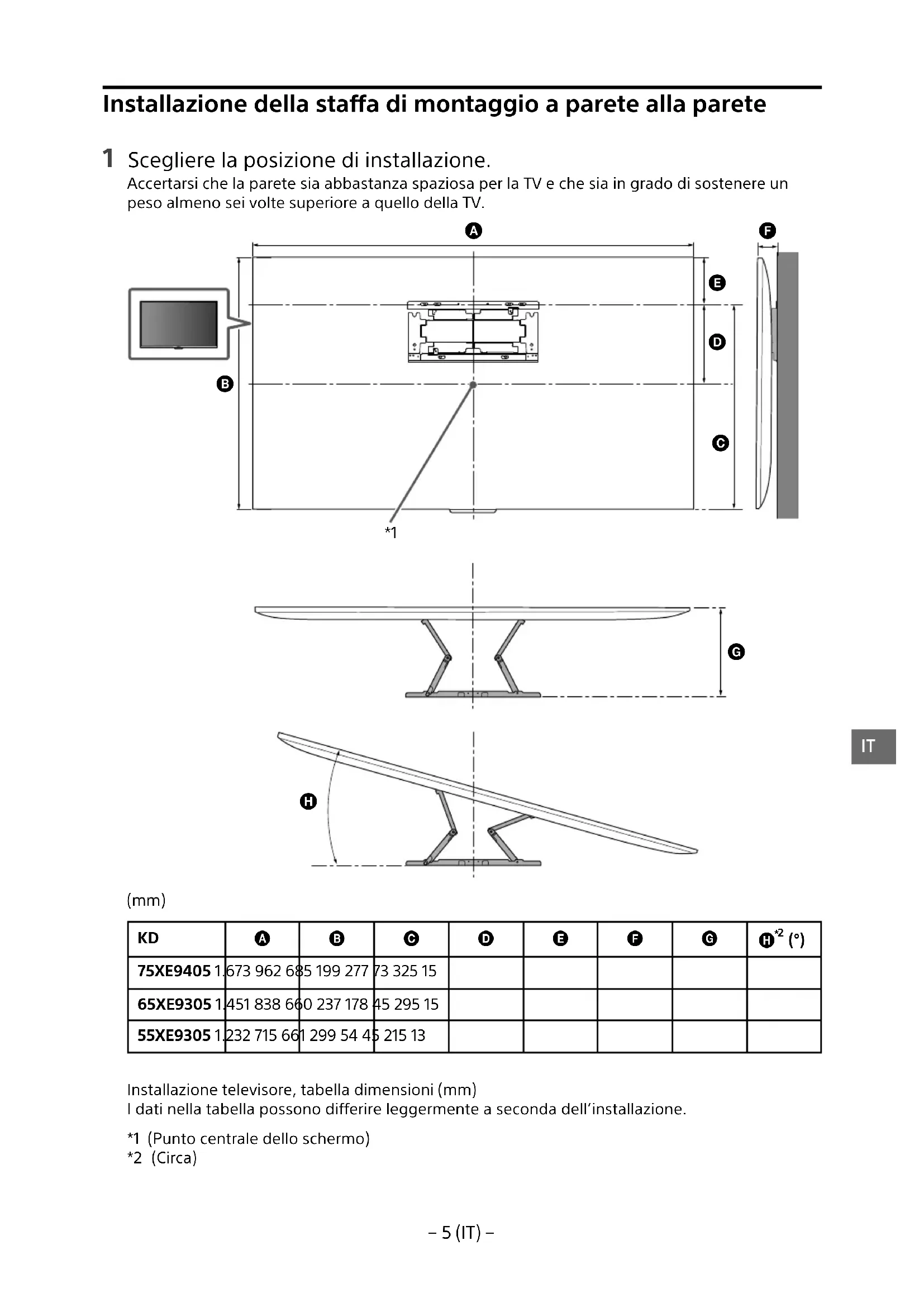

Installazione della staffa di montaggio a parete alla parete

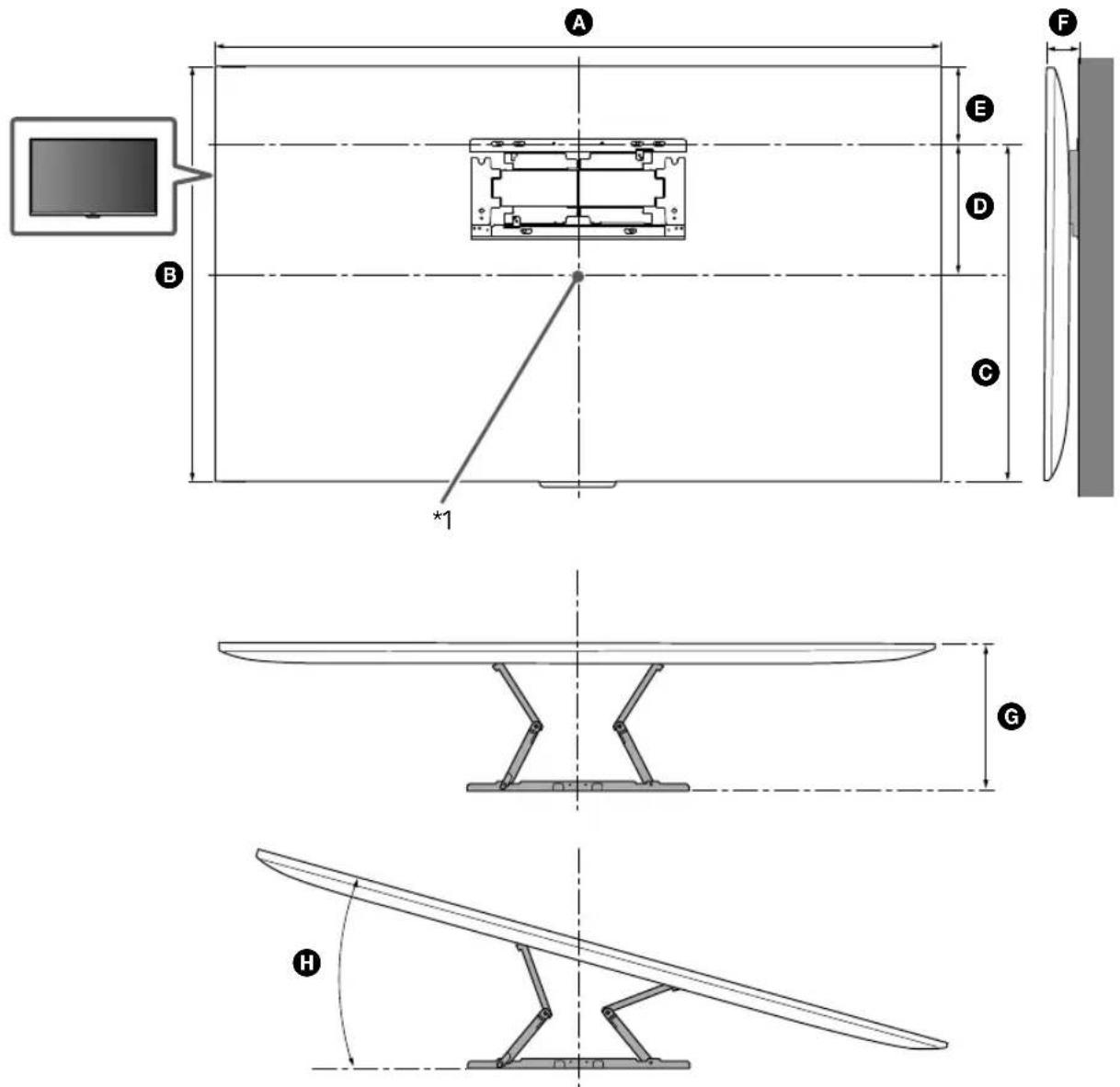

1 Scegliere la posizione di installazione.

Accertarsi che la parete sia abbastanza spaziosa per la TV e che sia in grado di sostenere un peso almeno sei volte superiore a quello della TV.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H ^2 (°)
75XE9405	673 962 685	199 277	73 325 15
65XE9305	451 838 660	237 178	45 295 15
55XE9305	232 715 661	299 54 45	215 13

Installazione televisore, tabella dimensioni (mm)

I dati nella tabella possono differire leggermente a seconda dell'installazione.

*1 (Punto centrale dello schermo)

*2 (Circa)

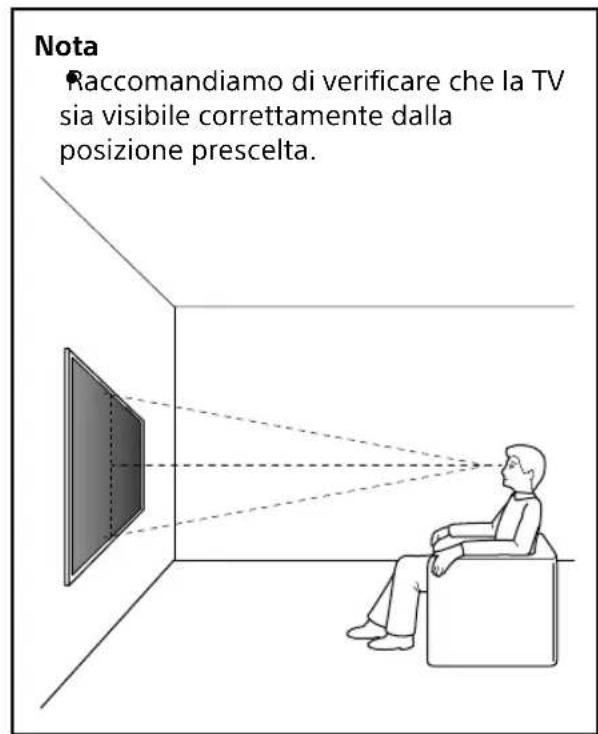

Nota Raccomandiamo di verificare che la TV sia visibile correttamente dalla posizione prescelta.

3 Fare i fori basandosi sui contrassegni.

1, 2, 3, 4, 5, 6

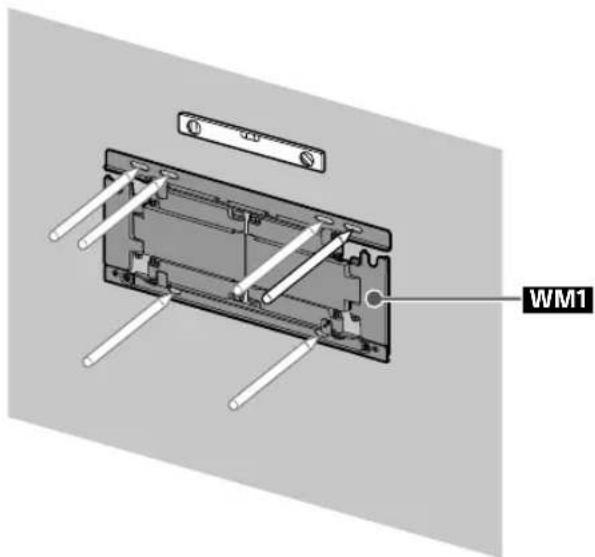

2 Allineare WM1 alla parete e contrassegnare sei punti.

WM1

Utilizzare una livella per controllare che WM1 sia al livello giusto.

5

Nota

Utilizzare una livella per verificare che la staffa di montaggio a parete sia al livello giusto.

WM1

Precauzioni

Non serrare eccessivamente i bulloni. Un serraggio non corretto potrebbe ridurre la tenuta dei bulloni.

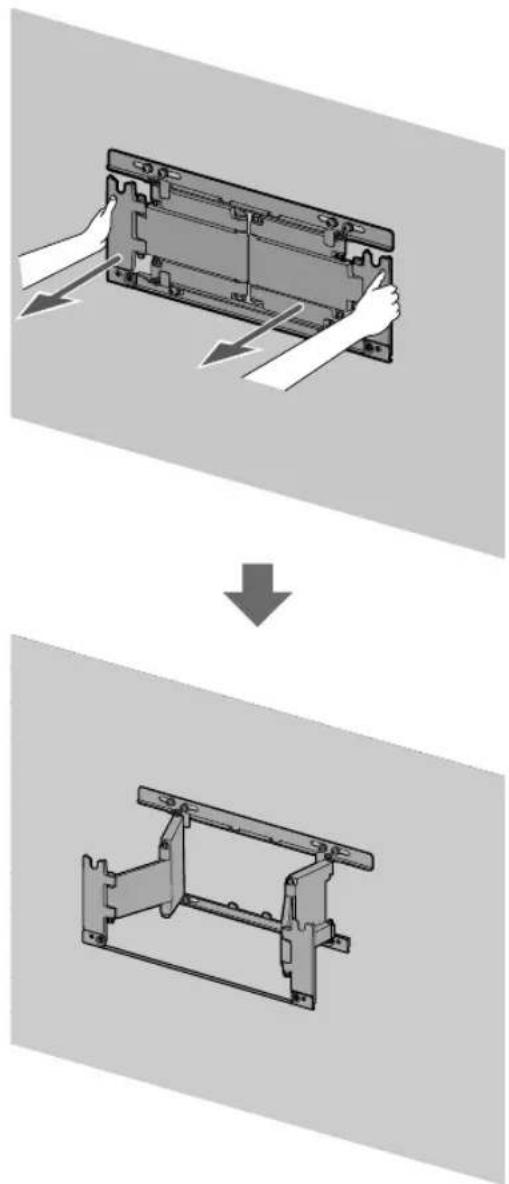

6 Estrarre il braccio di WM1 fino in fondo.

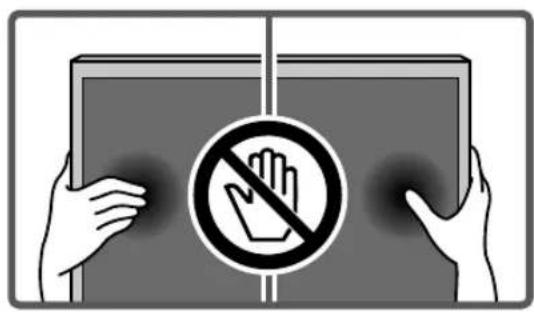

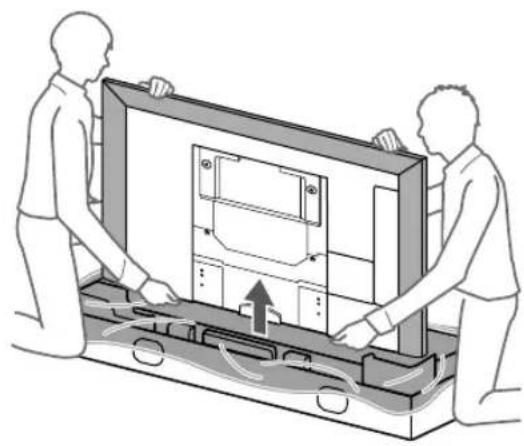

Preparazione per l'installazione della TV

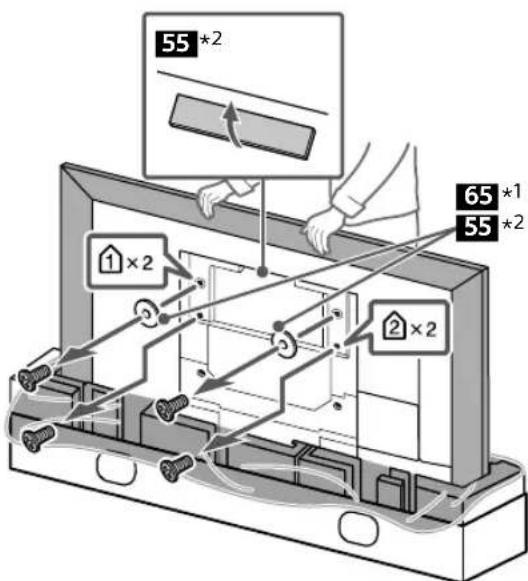

2 Rimuovere le viti dalla parte posteriore del televisore.

55 *2 1×2 2×2 65 *1 55 *2

1* Solo per i modelli da 65 pollici (163,9 cm)
2* Solo per i modelli da 55 pollici (138,8 cm)

Precauzioni

Se il piedistallo è già fissato alla TV, accertarsi di fissare le parti della staffa di montaggio a parete alla TV prima di staccare il piedistallo.

3

1×2 M WM2

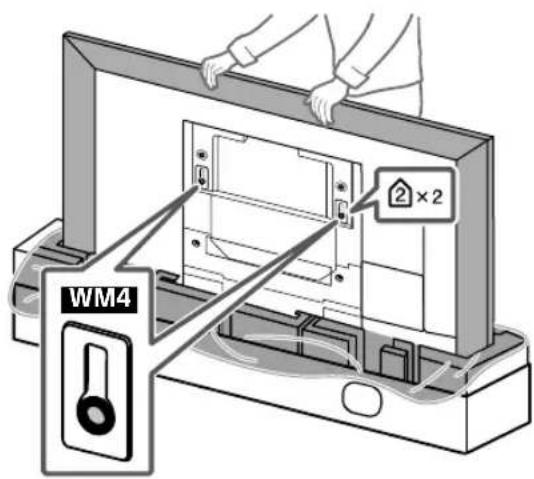

4 Fissare WM4 alla TV (solo per i modelli da 75 pollici (189,3 cm)).

2×2 WM4

5 Solo per i modelli da 55 pollici (138,8 cm).

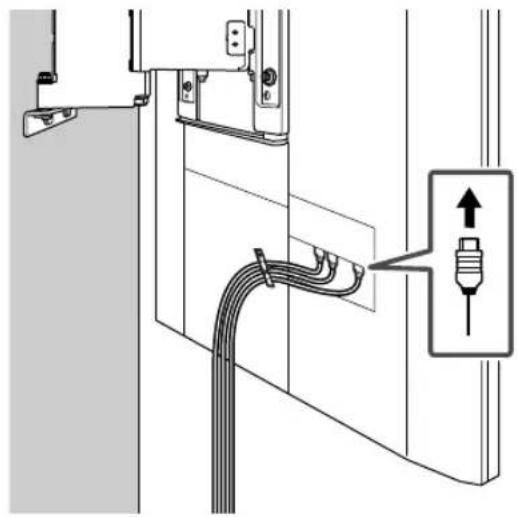

Installazione della TV sulla parete

1

5 Avvitare il lato sinistro e destro della staffa di montaggio a parete per regolare l'angolazione del TV.

1* Solo per i modelli da 65 pollici (163,9 cm)
2* Solo per i modelli da 55 pollici (138,8 cm)

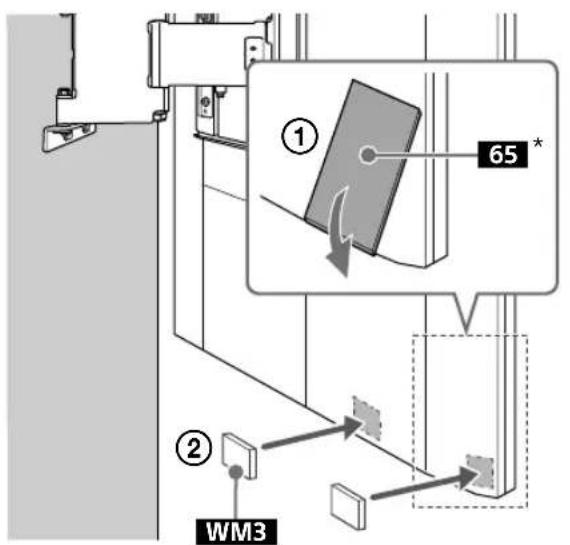

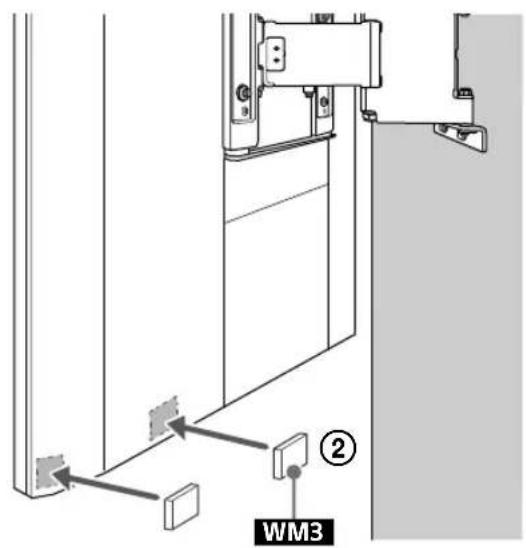

8 Fissare WM3.

① 65 * ② WM3

Solo per i modelli da 65 pollici (163,9 cm)

WM3 ②

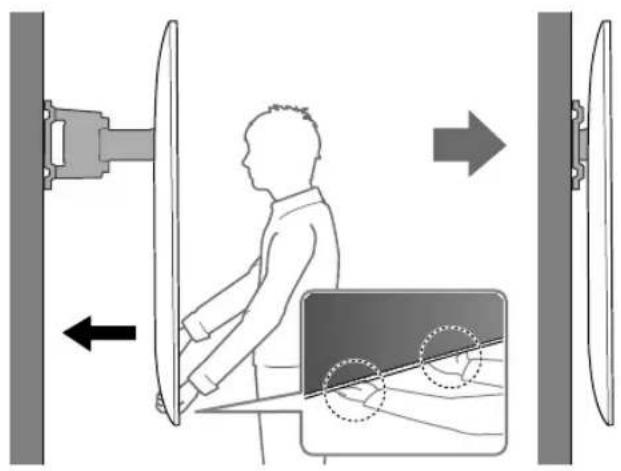

9 10 Quando si sposta la TV,

afferrarla e tenerla saldamente dal fondo.

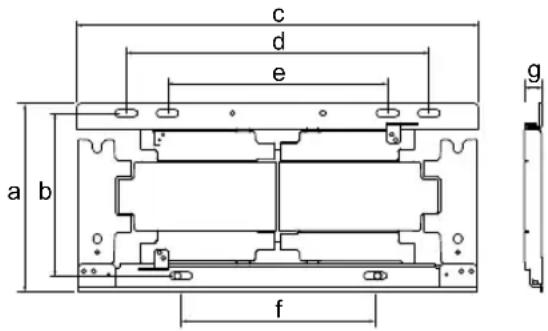

Caratteristiche tecniche

WM1

c d e a b f g

Dimensioni: (Approssimativo) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Peso (solo base): (Approssimativo)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Solo per i modelli da 75 pollici (189,3 cm)

* 2 Solo per i modelli da 65 pollici (163,9 cm)

* 3 Solo per i modelli da 55 pollici (138,8 cm)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
