SUWL840 - Duvar aparatı SONY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Televizyon Duvar Askısı
Marka	Sony
Model	SUWL840
Askı Boyutları (G x Y x D)	446 x 336 x 20 mm (75/65 inç modeller için); 346 x 252 x 20 mm (55 inç model için)
Askı Ağırlığı	Yaklaşık 2,7 kg (75/65 inç modeller); 2,3 kg (55 inç model)
Güç Kaynağı	Yok (mekanik askı)
Ana İşlevler	Sony televizyon için duvar montajı; eğim açısı ve döndürme ayarı
Bakım ve Temizlik	Yumuşak kuru bir bezle temizleyin; aşındırıcı ürünler kullanmayın; periyodik olarak montajı kontrol edin
Güvenlik	Yetkili bir profesyonel tarafından kurulum gereklidir; en az altı adet 8 mm çapında vida kullanın; duvar, televizyon ağırlığının altı katını taşıyabilmelidir; parçaları değiştirmeyin; belirtilenler dışında cihaz kurmayın
Yedek Parçalar ve Onarılabilirlik	Vidalar ve parçalar sağlanmıştır; duvara montaj vidaları sağlanmamıştır; yedek parçalar Sony'den temin edilebilir
Genel Bilgiler	Marka: Sony; Model: SUWL840; 55, 65 ve 75 inç Sony televizyonlarla uyumludur (referanslar için kılavuza bakın)

Sık sorulan sorular - SUWL840 SONY

SUWL840 duvar askısı ile hangi televizyonlar uyumludur?

Askı, belirli Sony televizyonlar için tasarlanmıştır. Uyumluluğu kontrol etmek için televizyonunuzun Referans Kılavuzu'na bakın. Kılavuzda 55, 65 ve 75 inç modeller belirtilmiştir.

Askının maksimum taşıma kapasitesi nedir?

Duvar, televizyon ağırlığının en az altı katını taşıyabilmelidir. Askının kendisi yaklaşık 2,7 kg (75/65 inç modeller için) veya 2,3 kg (55 inç model için) ağırlığındadır. Televizyonunuzun ağırlığını kılavuzundan kontrol edin.

Kurulum için bir profesyonele başvurmalı mıyım?

Evet, kurulum yalnızca yetkili bir profesyonel montajcı tarafından yapılmalıdır. Yanlış montaj, televizyonun düşmesine ve ciddi yaralanmalara neden olabilir.

Kurulum için hangi araçlar gereklidir?

Gerekli araçlar: bir su terazisi, bir matkap, bir çekiç, bir tornavida ve duvar için uygun vidalar (sağlanmamıştır).

Askı duvara nasıl sabitlenir?

Kılavuzdaki adımları izleyin: konumu seçin, WM1 askısını duvara hizalayın, altı işaret yapın, kılavuz delikleri açın, askıyı duvara uygun en az altı adet 8 mm çapında vida ile sabitleyin, ardından seviyeyi kontrol edin.

Kurulumdan sonra televizyonu eğebilir miyim?

Evet, askının sol ve sağ taraflarını vidalayarak açıyı ayarlayabilirsiniz. Kılavuz ayrıca televizyonu dikkatlice döndürme olasılığından da bahseder.

Askı, duvar vidalarıyla birlikte mi geliyor?

Hayır, askıyı duvara sabitlemek için vidalar sağlanmamıştır. Duvarınızın malzemesine ve yapısına uygun vidalar kullanmalısınız (önerilen çap 8 mm).

Eksik vida olması durumunda ne yapmalıyım?

Paket içeriğini kontrol edin. Vidalar eksikse, satıcınız veya Sony satış sonrası servisi ile iletişime geçin. Uygun olmayan vidaları asla kullanmayın.

Duvar askısı nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. Kaplamaya zarar verebilecek aşındırıcı ürünler veya çözücüler kullanmayın.

Bu askıyı başka bir markanın televizyonu için kullanabilir miyim?

Hayır, bu askı yalnızca belirtilen Sony televizyonlar için tasarlanmıştır. Başka bir cihazın takılması televizyonun düşmesine ve hasara neden olabilir.

KULLANIM KILAVUZU SUWL840 SONY

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Televizyonu duvara monte etme

PROFESYONEL MONTAJ GEREKLİDİR

Bu ürün; duvarın, televizyonun ağırlığını taşıyabilecek sağlamlıkta olduğunu belirlemek için gerekli eğitimi almış, profesyonel bir montör tarafından monte edilmelidir. Montaj sırasında sağlam şekilde sabitlenmezse televizyon düşebilir ve ciddi yaralanmalara neden olabilir. Sony yanlış taşıma veya montajdan veya belirtilen ürün dışında bir ürünün montajından kaynaklanabilecek hasarlar ve yaralanmalarla ilgili hiçbir sorumluluk kabul etmez. Ancak, Yasal Haklarınız (mevcutsa) saklı kalır.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajin yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu montaj kılavuzunda verilen tüm talimatların okunması, anlaşılması ve takip edilmesi kullanıcıının sorumluluğundadır. Aksi takdirde ciddi yaralanmalar veya maddi hasar meydana gelebilir ve garanti geçersiz kalabilir. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazalar önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma:

Sony Corporation

1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan

Türkiye İrtibat Numaraları:

Tel: [phone]

Sony Bilgi ve Danışma Hattı: (212) 444 SONY

(7669)

DİKKAT

Belirtilen ürünler

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabileceğini doğrulamak için "Başvuru Kılavuzu"na bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirler alınmaması, yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon düşebilir ve siyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir.
• Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az 6 katını taşıyabilecek sağlamlıkta olmalıdır. (Ağırlığını öğrenmek için televizyonunuzun "Başvuru Kılavuzu" na bakın.)
• Duvar Askı Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyonu lisanslı yüklenicilerin dışındaki kişiler taşırsa veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Televizyonu mutlaka iki veya daha fazla kişi taşımalı veya demonte etmelidir.

Televizyonu monte ettikten sonra vidaları, vb. çıkarmayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları sökmeyin.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malin hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon dışında bir yük yüklemyin.

Televizyonu sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona dayanmayın veya asılmayın.

Televizyon üzerine düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

• Duvar Askı Aparatını taşırken veya televizyonu yerleştirirken parmaklarını sıkıştırmamaya dikkat edin.
• Televizyonu döndürürken dikkatli olun ve etraftaki insanlara vurmamaya çalışın.
• Kullanılmayan parçaları daha sonra kullanmak üzere güvenli bir yerde sakladığınızdan emin olun. Bunları çocukların ulaşmayacakları bir yerde saklayın.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun üst kenarına aşırı güç uygulamayın. Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Tedbirler

• Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişimi olabilir veya duvar kağıdı yerinden çıkabilir.
• Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır.
• Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki talimatlar yalnızca Sony bayiileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolon gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu klimanın üzerine veya altına monte etmeyin.

Televizyon klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.

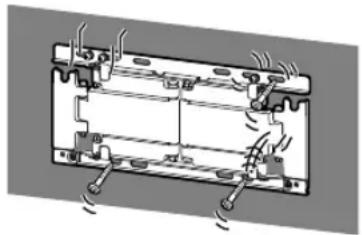

Duvar askı aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvar malzemesi için uygun vidalar kullanıldığından ve ünitenin altı veya daha fazla sayıda 8 mm çapında vida (veya muadili) kullanılarak monte edildiğinden emin olun.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşer veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıkıştırdığınızdan emin olun.

Bu yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

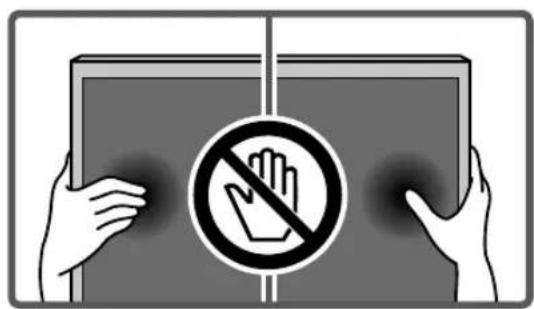

Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.

Televizyon darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.

Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.

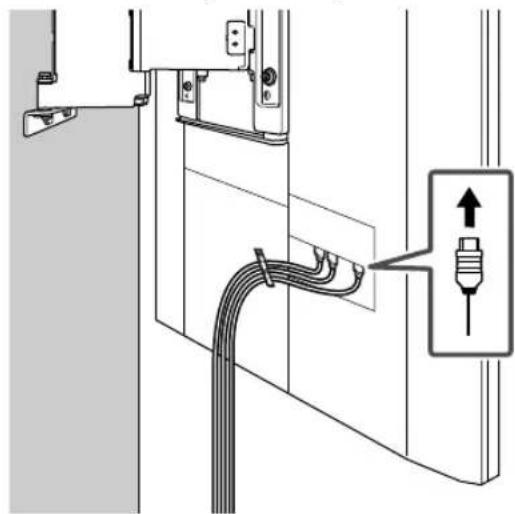

Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvırlırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatını duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

Avrupa'daki müşteriler için

Duvara Montaj Mesnetinin televizyonunuza kurulmasıyla ilgili talimatlar için lütfen SONY web sitesinden ilgili bilgileri indirin.

İçindekiler

Ürünle birlikte verilen bileşenler 4

Gerekli aletler....4

Duvar Askı Aparatının duvara montajı 5

Televizyonun takılması için hazırlık 8

Televizyonun duvara takılması 9

Spesifikasyonlar....12

Ürünle birlikte verilen bileşenler

WM1 WM2 * (2) (2)

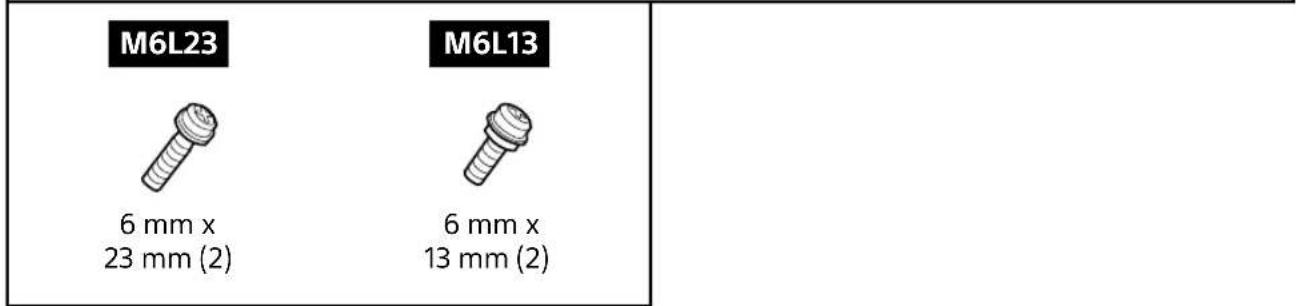

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Sadece 75 inç (189,3 cm) modeli için

Gerekli aletler

Duvar Askı Aparatının duvara montajı

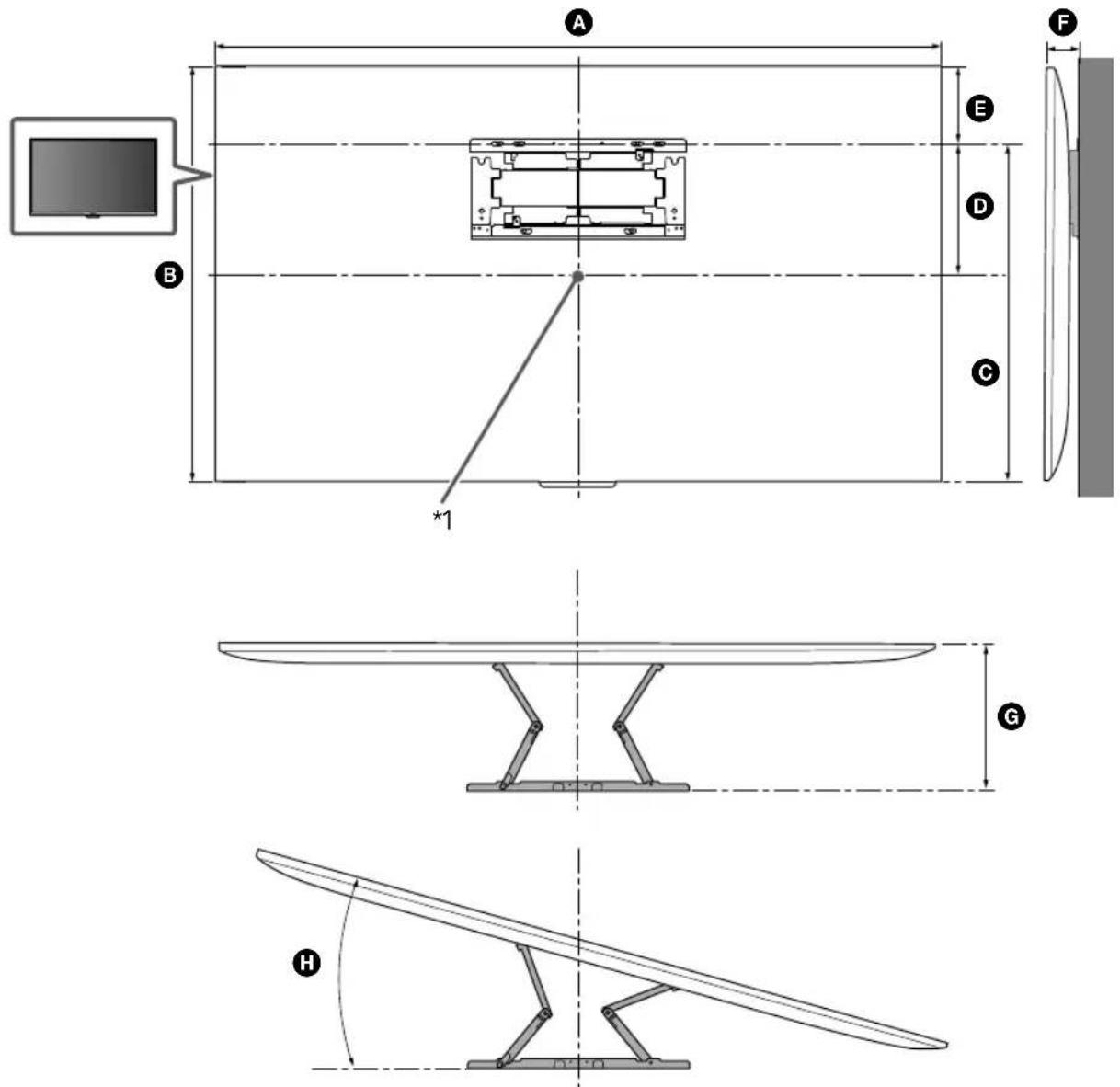

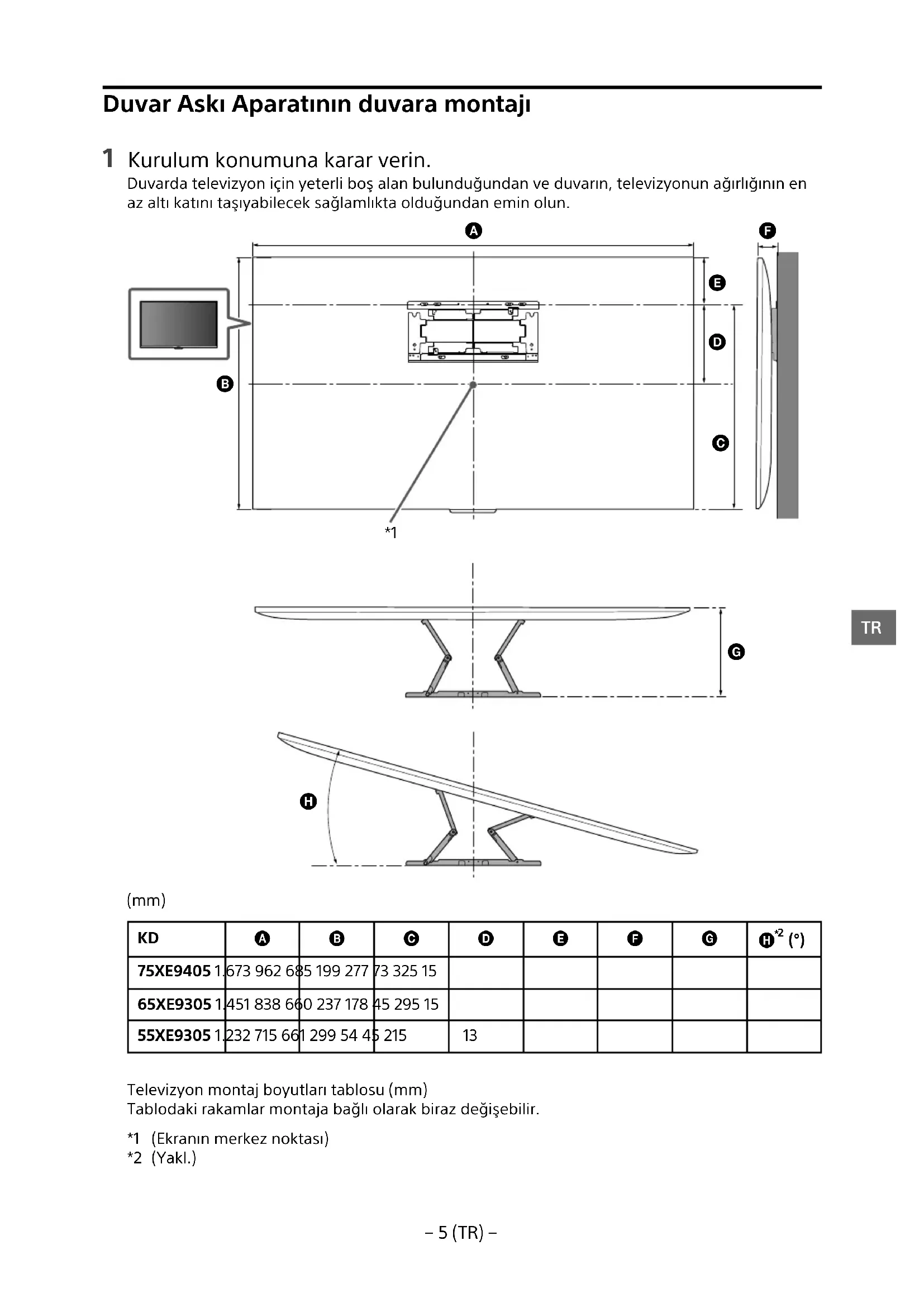

1 Kurulum konumuna karar verin.

Duvarda televizyon için yeterli boş alan bulunduğundan ve duvarın, televizyonun ağırlığının en az altı katını taşıyabilecek sağlamlıkta olduğundan emin olun.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H ^2 (°)
75XE9405	673 962 685	199 277	73 325 15
65XE9305	451 838 660	237 178	45 295 15
55XE9305	232 715 661	299 54 45	215	13

Televizyon montaj boyutları tablosu (mm)

Tablodaki rakamlar montaja bağlı olarak biraz değişebilir.

*1 (Ekranın merkez noktası)

*2 (Yakl.)

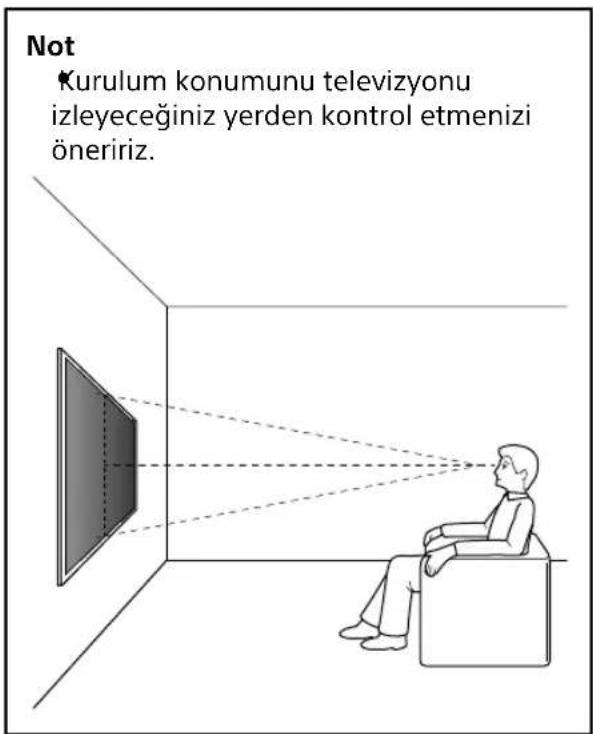

Not ◆ Kurulum konumunu televizyonu izleyeceğiniz yerden kontrol etmenizi öneririz.

3 işaretlerin bulunduğu noktalara kılavuz delikleri delin.

1, 2, 3, 4, 5, 6

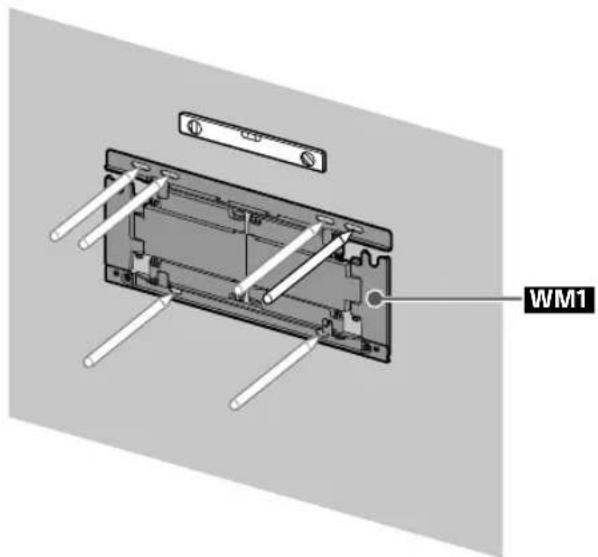

2 WM1'i duvara hizalayın ve altı adet işaret bırakın.

WM1

4 WM1

Not

Bir su terazisi kullanarak WM1' in düz durduğunu kontrol edin.

5

Not

Bir su terazisi kullanarak Duvar Askı Aparatının düz olup olmadığını kontrol edin.

WM1

Önlem

-espit civatalarını aşırı sıkmayın. Aşırı sıkılması, tespit civatalarının sabitleme gücünü düşürebilir.

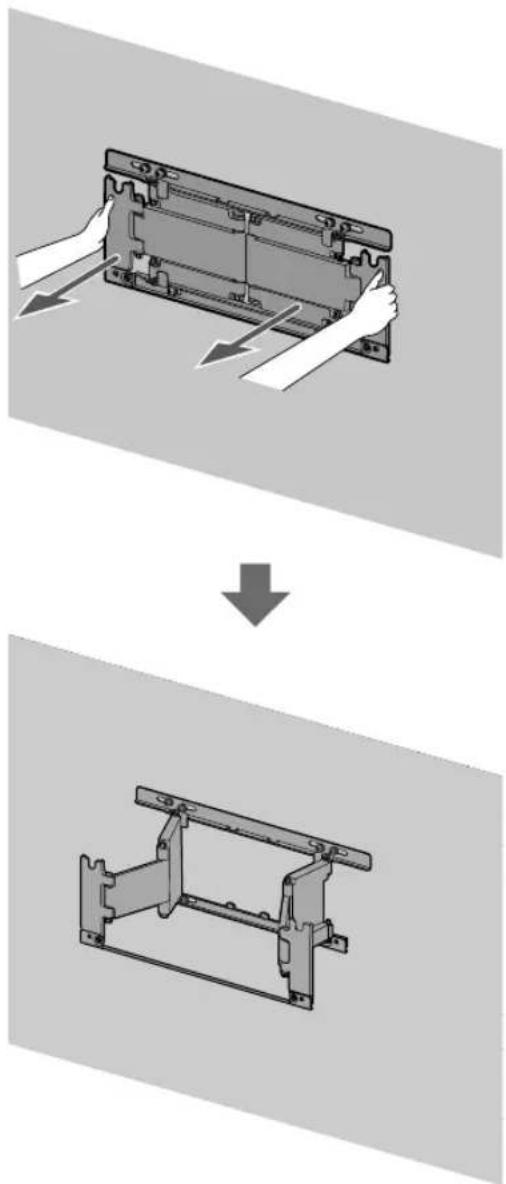

6 WM1'in kolunu sonuna kadar çekin.

Televizyonun takılması için hazırlık

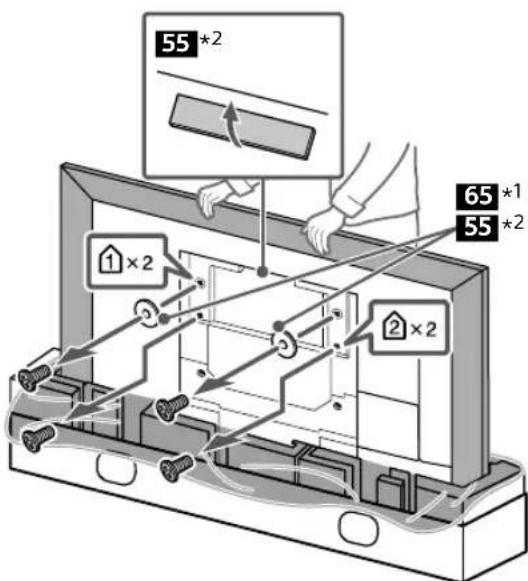

2 TV'nin arkasındaki vidaları çıkarın.

55 *2 65 *1 55 *2 1 ×2 2 ×2

1* Sadece 65 inç (163,9 cm) modeli
2* Sadece 55 inç (138,8 cm) modeli

Önlem

Televizyona bir Masa Üstü Sehpası takılıysa, Masa Üstü Sehpasını çıkarmadan önce Duvar Askı Aparatı parçalarının televizyona takıldığından emin olun.

3

1×2 M WM2

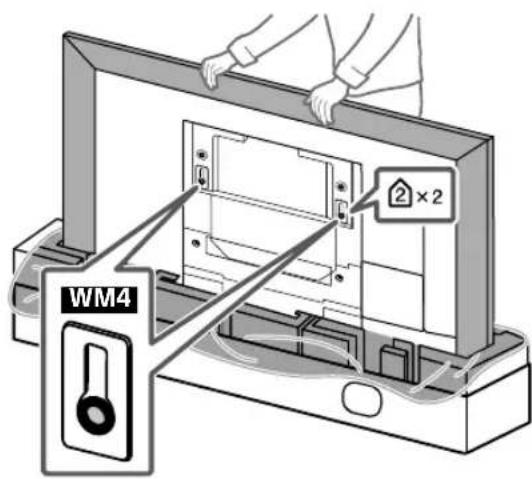

4 WM4'yi televizyona hizalayın (sadece 75 inç (189,3 cm) modeli).

2×2 WM4

5 Sadece 55 inç (138,8 cm) modeli.

Televizyonun duvara takılması

1

5 Televizyonun açısını ayarlamak için Duvar Askı Aparatının sol ve sağ tarafını vidalayın.

1* Sadece 65 inç (163,9 cm) modeli
2* Sadece 55 inç (138,8 cm) modeli

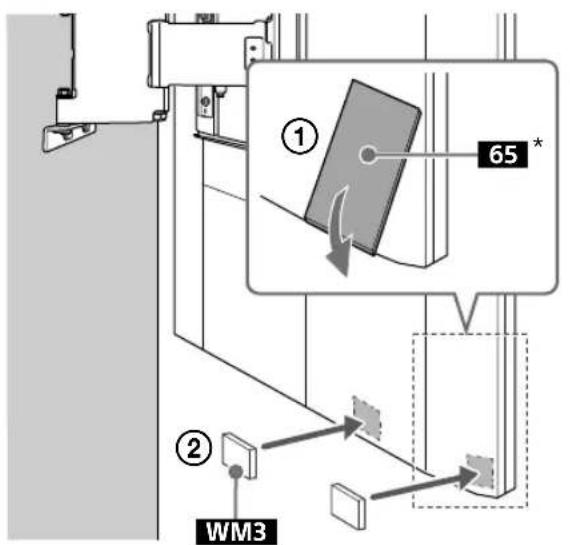

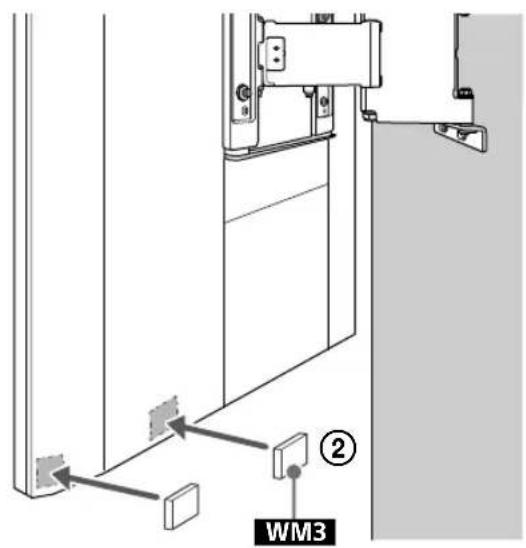

8 WM3'i takın.

① 65 * ② WM3

*Sadece 65 inç (163,9 cm) modeli

WM3 ②

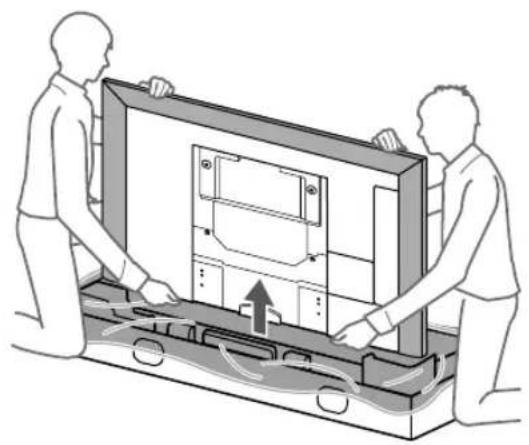

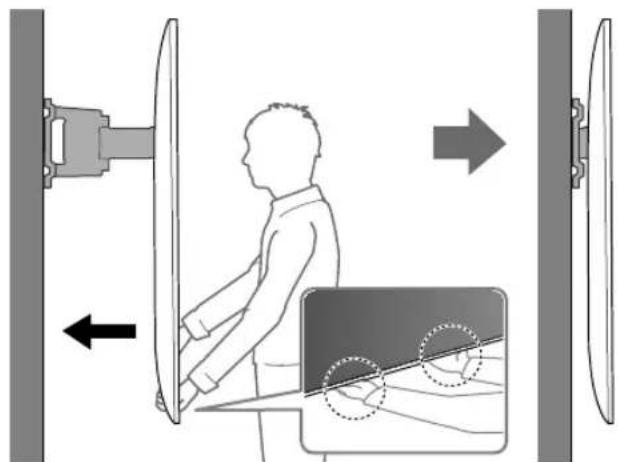

9 10 Televizyonu taşırken altından

sağlam şekilde tutun.

Boyut: (Yaklaşık) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Ağırlık (sadece taban): (Yaklaşık)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Sadece 75 inç (189,3 cm) modeli

* 2 Sadece 65 inç (163,9 cm) modeli

* 3 Sadece 55 inç (138,8 cm) modeli

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.
