Type de produit	Support mural pour téléviseur
Marque	Sony
Modèle	SUWL840
Dimensions du support (L x H x P)	446 x 336 x 20 mm (pour modèles 75/65 pouces) ; 346 x 252 x 20 mm (pour modèle 55 pouces)
Poids du support	Environ 2,7 kg (modèles 75/65 pouces) ; 2,3 kg (modèle 55 pouces)
Alimentation	Sans objet (support mécanique)
Fonctions principales	Fixation murale pour téléviseur Sony ; réglage de l'angle d'inclinaison et pivotement
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits abrasifs ; vérifier périodiquement la fixation
Sécurité	Installation par un professionnel agréé requise ; utiliser au moins six vis de 8 mm de diamètre ; mur capable de supporter six fois le poids du téléviseur ; ne pas modifier les pièces ; ne pas installer d'autres appareils que ceux spécifiés
Pièces détachées et réparabilité	Vis et pièces fournies ; vis de fixation au mur non fournies ; pièces détachées disponibles auprès de Sony
Informations générales	Marque : Sony ; Modèle : SUWL840 ; Compatible avec téléviseurs Sony de 55, 65 et 75 pouces (références voir guide)

FOIRE AUX QUESTIONS - SUWL840 SONY

Quels téléviseurs sont compatibles avec le support mural SUWL840 ?

Le support est conçu pour les téléviseurs Sony spécifiques. Consultez le Guide de référence de votre téléviseur pour vérifier la compatibilité. Les modèles de 55, 65 et 75 pouces sont mentionnés dans la notice.

Quelle est la capacité de charge maximale du support ?

Le mur doit pouvoir supporter au moins six fois le poids du téléviseur. Le support lui-même pèse environ 2,7 kg (pour les modèles 75/65 pouces) ou 2,3 kg (pour le modèle 55 pouces). Consultez le poids de votre téléviseur dans son guide.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée exclusivement par un installateur professionnel agréé. Une mauvaise fixation peut entraîner la chute du téléviseur et des blessures graves.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires sont : un niveau à bulle, une perceuse, un marteau, un tournevis et les vis appropriées pour le mur (non fournies).

Comment fixer le support au mur ?

Suivez les étapes de la notice : choisissez l'emplacement, alignez le support WM1 sur le mur, faites six repères, percez des trous de guidage, fixez le support avec au moins six vis de 8 mm de diamètre adaptées au mur, puis vérifiez le niveau.

Puis-je incliner le téléviseur après l'installation ?

Oui, vous pouvez ajuster l'angle en vissant les côtés gauche et droit du support. La notice mentionne également la possibilité de faire pivoter le téléviseur avec précaution.

Le support est-il livré avec des vis pour le mur ?

Non, les vis pour fixer le support au mur ne sont pas fournies. Vous devez utiliser des vis adaptées au matériau et à la structure de votre mur (diamètre 8 mm recommandé).

Que faire en cas de vis manquantes ?

Vérifiez le contenu de l'emballage. Si des vis sont manquantes, contactez votre revendeur ou le service après-vente Sony. N'utilisez jamais de vis non conformes.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je utiliser ce support pour un téléviseur d'une autre marque ?

Non, ce support est conçu exclusivement pour les téléviseurs Sony spécifiés. L'installation d'un autre appareil peut entraîner la chute du téléviseur et des dommages.

MODE D'EMPLOI SUWL840 SONY

Nous vous remercions d'avoir fait l'acquisition de ce produit.

À l'attention des clients

Installation du téléviseur au mur

AVERTISSEMENT

INSTALLATION PAR UN PROFESSIONNEL REQUISE

Ce produit doit être installé exclusivement par un installateur professionnel ayant été formé pour déterminer la résistance du mur qui devra soutenir le poids du téléviseur. S'il est mal fixé lors de son installation, le téléviseur peut tomber et provoquer des blessures graves. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autre que celui spécifié. Vos droits légaux (éventuels) ne sont pas affectés.

À l'attention des détaillants Sony

L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Il vous incombe de lire, bien comprendre et suivre toutes les instructions de ce mode d'emploi. Ne pas respecter cette consigne peut entraîner des blessures ou des dommages matériels, et peut invalider la garantie. Conservez ce mode d'emploi pour toute référence ultérieure.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Ce support de fixation murale est conçu pour être utilisé avec les téléviseurs spécifiés. Pour les téléviseurs, reportez-vous au « Guide de référence » pour vérifier si le support de fixation murale peut être utilisé.

À l'attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.

Veillez à confier l'installation à du personnel agréé en tenant les petits enfants à l'écart pendant l'installation.

Si le support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agréés.

• Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
• Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids d'au moins six fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son « Guide de référence ».)
• Si l'installation du support de fixation murale n'est pas assez solide, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le démontage du téléviseur à des installateurs agréés.

Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter le téléviseur.

Ne retirez pas les vis, etc. après l'installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne modifiez pas les pièces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez aucun appareil autre que ceux spécifiés.

Ce support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

N'installez aucune charge autre que le téléviseur sur le support de fixation murale.

Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

• Veillez à ne pas vous coincer les doigts lorsque vous manipulez le support de fixation murale ou faites pivoter le téléviseur.
• Lorsque vous faites pivoter le téléviseur, manipulez-le avec précaution et faites attention de ne heurter personne à proximité.
• Veillez à stocker les pièces inutilisées en lieu sûr en vue d'une utilisation ultérieure. Tenez-les hors de portée des enfants.

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.

N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Précautions

• Si vous utilisez le téléviseur fixé au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.
• Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.
• N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.

Installation du support de fixation murale

À l'attention des détaillants Sony

AVERTISSEMENT

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, où les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou sous un climatiseur.

L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.

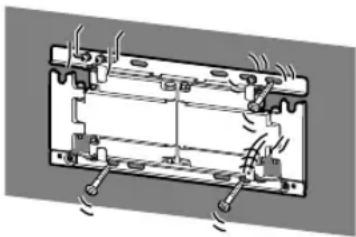

Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Veillez à utiliser les vis adaptées au matériau du mur et installez solidement l'appareil en utilisant au moins six vis de 8 mm de diamètre (ou équivalentes).

Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à serrer les vis solidement dans la position indiquée.

Si vous oubliez, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à ne pas soumettre le téléviseur à des chocs pendant l'installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.

Veillez à installer le téléviseur sur un mur parfaitement vertical et plat.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

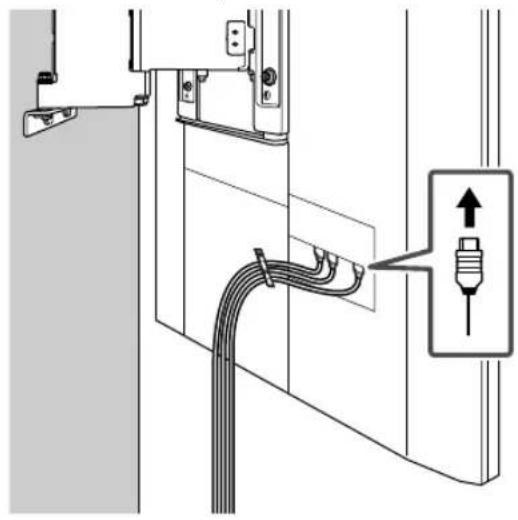

Une fois le téléviseur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochent aux câbles, ceci risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.

Si le cordon d'alimentation CA ou le câble de raccordement est coincé entre l'appareil et le mur, ou s'il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.

Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériau et la structure du mur lors du montage du support de fixation murale.

Pour les clients en Europe

Pour savoir comment installer le support de fixation murale sur votre téléviseur, veuillez télécharger les informations correspondantes sur le site Web de SONY.

Table des matières

Éléments fournis....4

Outils nécessaires 4

Installation du support de fixation murale au mur....5

Préparation à l'installation du téléviseur 8

Installation du téléviseur au mur 9

Spécifications....12

Éléments fournis

* Seulement pour le modèle de 75 pouces (189,3 cm)

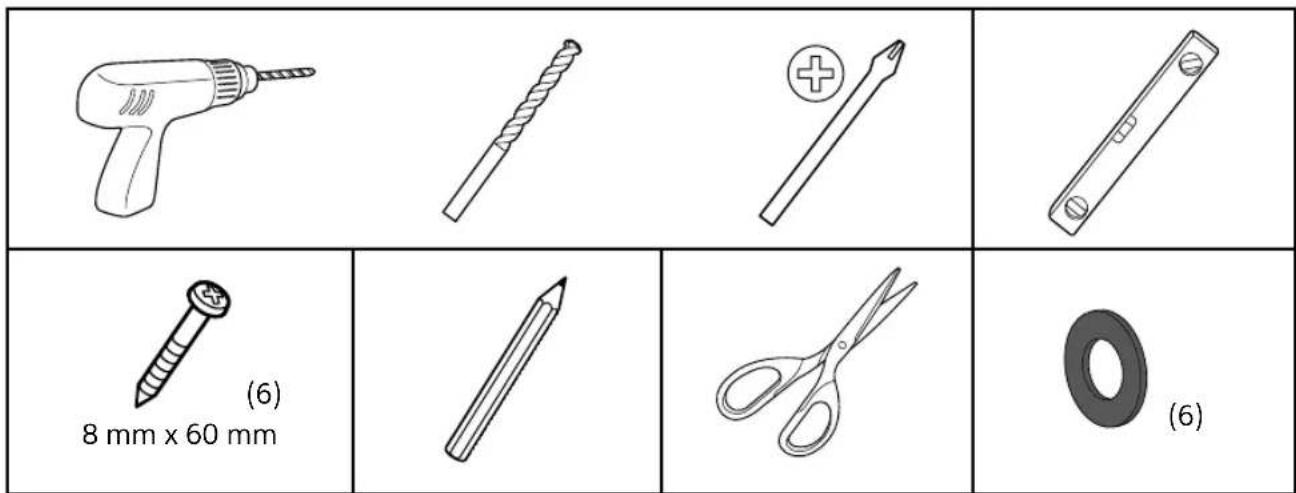

Outils nécessaires

Installation du support de fixation murale au mur

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

Tableau des dimensions d'installation du téléviseur (mm)

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l'installation.

*1 (Point central de l'écran)

*2 (Environ.)

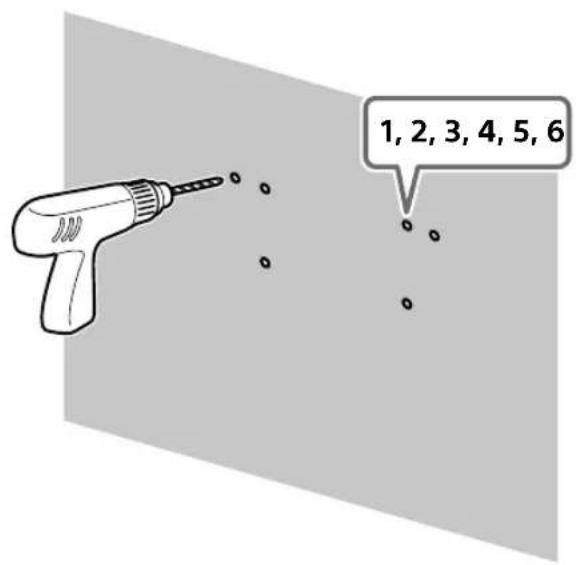

3 Percez des trous de guidage sur les repères.

2 Alignez WM1 sur le mur et faites six repères.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

5

Remarque

Utilisez un niveau pour vérifier si le support de fixation murale est de niveau.

Précautions

- Le serrez pas trop les tire-fonds. Un mauvais serrage pourrait réduire la résistance à l'arrachement des tire-fonds.

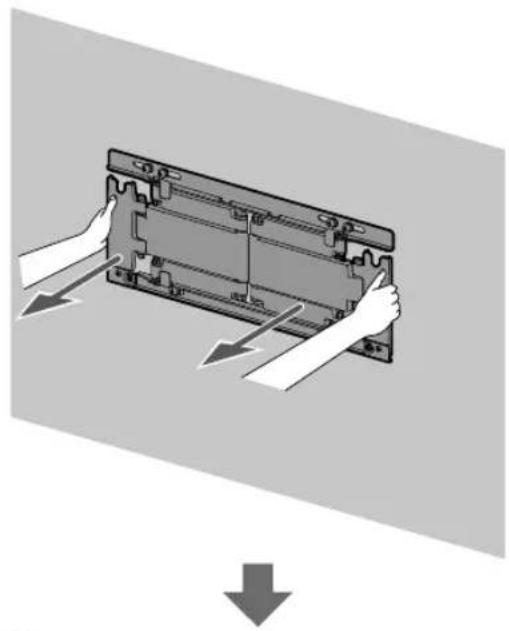

6 Tirez le bras WM1 jusqu'à l'extrémité.

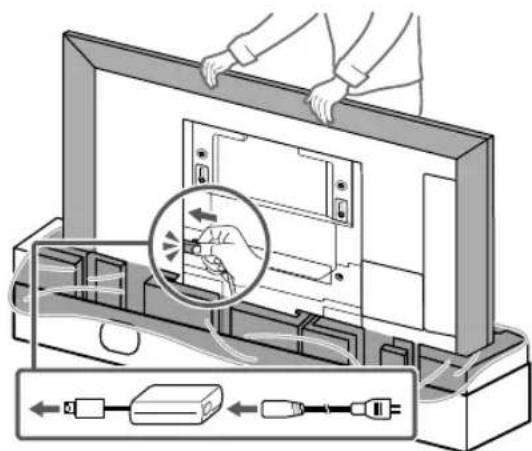

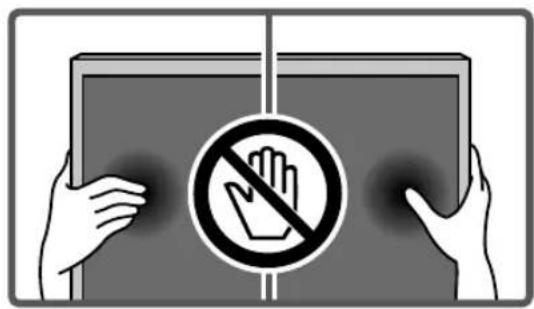

Préparation à l'installation du téléviseur

2 Retirez les vis à l'arrière du téléviseur.

1* Modèle de 65 pouces (163,9 cm) uniquement 2* Modèle de 55 pouces (138,8 cm) uniquement

Précautions

Si le support de table est déjà fixé au téléviseur, veillez à fixer les pièces du support de fixation murale au téléviseur avant de retirer le support de table.

3

4 Fixez le WM4 au téléviseur (modèle de 75 pouces (189,3 cm) uniquement).

5 Modèle de 55 pouces (138,8 cm) uniquement.

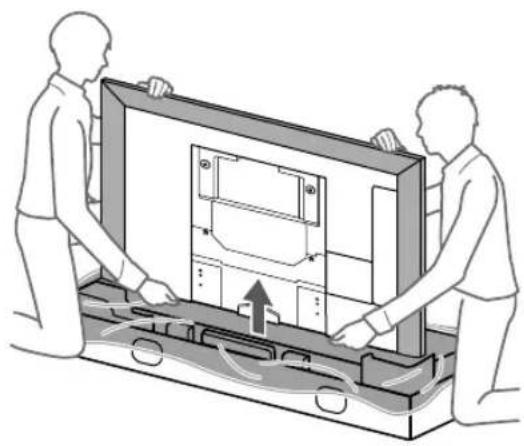

Installation du téléviseur au mur

1

5 Vissez les côtés gauche et droite du support de fixation murale pour ajuster l'angle du téléviseur.

1* Modèle de 65 pouces (163,9 cm) uniquement 2* Modèle de 55 pouces (138,8 cm) uniquement

8 Fixez le WM3.

Modèle de 65 pouces (163,9 cm) uniquement

9 10 Pour déplacer le téléviseur,

saisissez-le fermement par sa base.

Dimensions : (Environ.) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Poids (base uniquement) : (Environ.)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Modèle de 75 pouces (189,3 cm) uniquement
* 2 Modèle de 65 pouces (163,9 cm) uniquement
* 3 Modèle de 55 pouces (138,8 cm) uniquement

La conception et les spécifications sont sujettes à modification sans préavis.
