SUWL840 - Настенное крепление SONY - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для телевизора
Бренд	Sony
Модель	SUWL840
Размеры крепления (Ш x В x Г)	446 x 336 x 20 мм (для моделей 75/65 дюймов); 346 x 252 x 20 мм (для модели 55 дюймов)
Вес крепления	Примерно 2,7 кг (модели 75/65 дюймов); 2,3 кг (модель 55 дюймов)
Питание	Не применимо (механическое крепление)
Основные функции	Настенное крепление для телевизора Sony; регулировка угла наклона и поворот
Уход и чистка	Протирать мягкой сухой тканью; не использовать абразивные средства; периодически проверять крепление
Безопасность	Требуется установка сертифицированным специалистом; использовать не менее шести винтов диаметром 8 мм; стена должна выдерживать вес телевизора, умноженный на шесть; не модифицировать детали; не устанавливать другие устройства, кроме указанных
Запчасти и ремонтопригодность	Винты и детали в комплекте; винты для крепления к стене не входят в комплект; запчасти можно приобрести у Sony
Общая информация	Бренд: Sony; Модель: SUWL840; Совместим с телевизорами Sony 55, 65 и 75 дюймов (см. руководство по совместимости)

Часто задаваемые вопросы - SUWL840 SONY

Какие телевизоры совместимы с настенным креплением SUWL840?

Крепление предназначено для определенных телевизоров Sony. Обратитесь к справочному руководству вашего телевизора для проверки совместимости. В инструкции упоминаются модели 55, 65 и 75 дюймов.

Какова максимальная нагрузка крепления?

Стена должна выдерживать как минимум шестикратный вес телевизора. Само крепление весит примерно 2,7 кг (для моделей 75/65 дюймов) или 2,3 кг (для модели 55 дюймов). Уточните вес вашего телевизора в его руководстве.

Нужно ли обращаться к специалисту для установки?

Да, установка должна выполняться исключительно сертифицированным профессиональным установщиком. Неправильное крепление может привести к падению телевизора и серьезным травмам.

Какие инструменты необходимы для установки?

Необходимые инструменты: уровень, дрель, молоток, отвертка и подходящие винты для стены (не входят в комплект).

Как закрепить крепление на стене?

Следуйте шагам инструкции: выберите место, выровняйте крепление WM1 на стене, сделайте шесть отметок, просверлите направляющие отверстия, закрепите крепление не менее чем шестью винтами диаметром 8 мм, подходящими для стены, затем проверьте уровень.

Можно ли наклонять телевизор после установки?

Да, вы можете регулировать угол, затягивая левую и правую стороны крепления. В инструкции также упоминается возможность осторожного поворота телевизора.

Входят ли в комплект винты для стены?

Нет, винты для крепления к стене не входят в комплект. Вы должны использовать винты, подходящие для материала и конструкции вашей стены (рекомендуемый диаметр 8 мм).

Что делать, если не хватает винтов?

Проверьте содержимое упаковки. Если винтов не хватает, обратитесь к продавцу или в сервисную службу Sony. Никогда не используйте несоответствующие винты.

Как чистить настенное крепление?

Используйте мягкую сухую ткань. Не используйте абразивные средства или растворители, которые могут повредить покрытие.

Можно ли использовать это крепление для телевизора другой марки?

Нет, это крепление предназначено исключительно для указанных телевизоров Sony. Установка другого устройства может привести к падению телевизора и повреждениям.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUWL840 SONY

НЕОБХОДИМ Е ПРОФЕСИОНАЛЕН МОНТАЖ

Не монтирайте друго оборудване, освен указания продукт.

Не монтирайте телевизора над или под климатик.

Подготовка за монтажа на телевизора....8

Не пренатягайте болтовете.

Размери: (прибл.) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Тегло (само основата): (прибл.)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

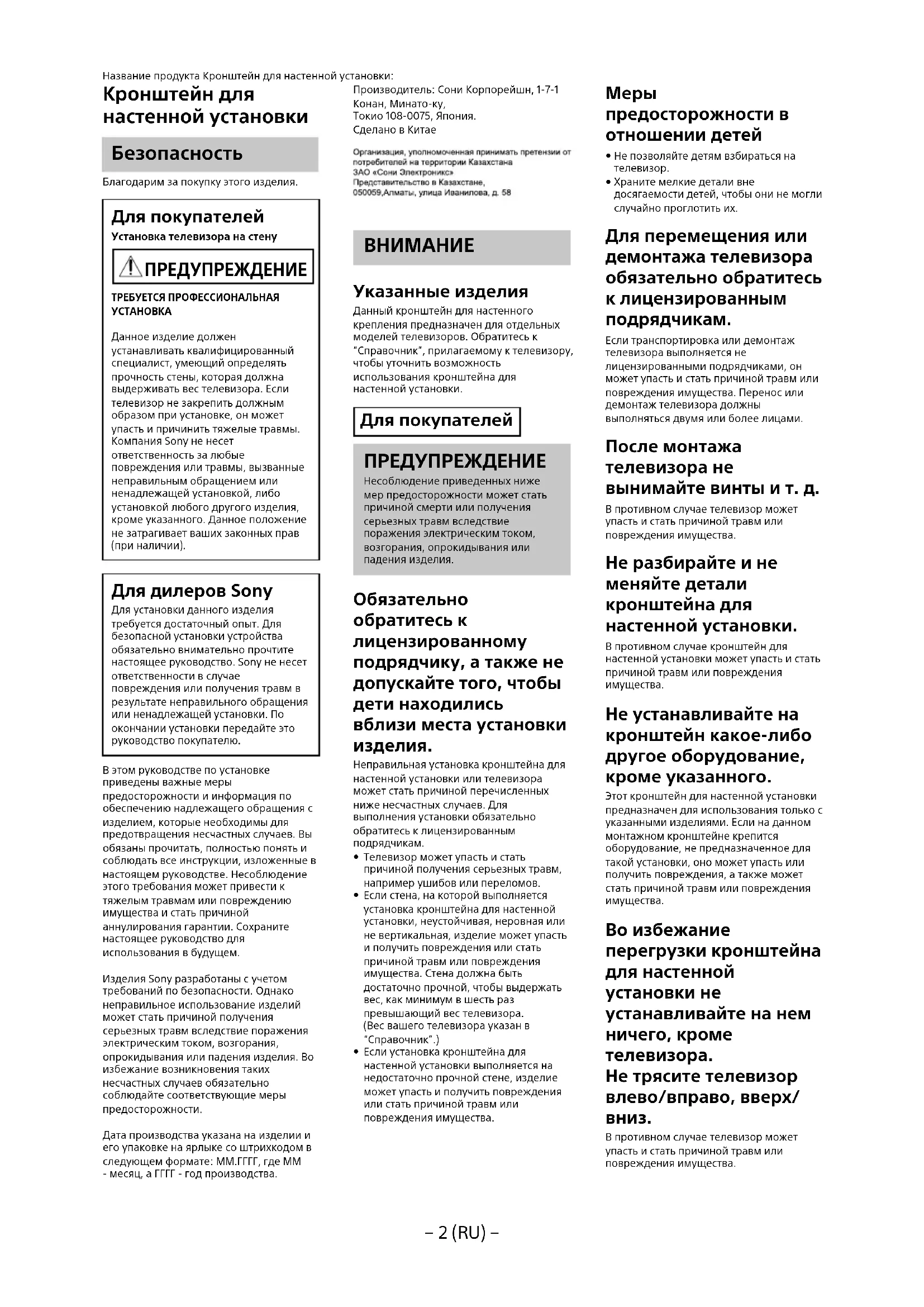

Название продукта Кронштейн для настенной установки:

Кронштейн для настенной установки

Безопасность

Благодарим за покупку этого изделия.

Для покупателей

Установка телевизора на стену

ПРЕДУПРЕЖДЕНИЕ

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА

Данное изделие должен устанавливать квалифицированный специалист, умеющий определять прочность стены, которая должна выдерживать вес телевизора. Если телевизор не закрепить должным образом при установке, он может упасть и причинить тяжелые травмы. Компания Sony не несет ответственность за любые повреждения или травмы, вызванные неправильным обращением или ненадлежащей установкой, либо установкой любого другого изделия, кроме указанного. Данное положение не затрагивает ваших законных прав (при наличии).

Для дилеров Sony

Для установки данного изделия требуется достаточный опыт. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.

В этом руководстве по установке приведены важные меры

предосторожности и информация по обеспечению надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Вы обязаны прочитать, полностью понять и соблюдать все инструкции, изложенные в настоящем руководстве. Несоблюдение этого требования может привести к тяжелым травмам или повреждению имущества и стать причиной аннулирования гарантии. Сохраните настоящее руководство для использования в будущем.

Изделия Sony разработаны с учетом требований по безопасности. Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

Дата производства указана на изделии и его упаковке на ярлыке со штрихкодом в следующем формате: ММ.ГГГГ, где ММ - месяц, а ГГГГ - год производства.

Производитель: Сони Корпорейшн, 1-7-1

Конан, Минато-ку,

Токио 108-0075, Япония.

Сделано в Китае

Организация, уполномоченная принимать претензии от

потребителей на территории Казахстана ЗАО «Сони Электроникс»

Представительство в Казахстане, 050059,Алматы, улица Иванилова, д. 58

ВНИМАНИЕ

Указанные изделия

Данный кронштейн для настенного крепления предназначен для отдельных моделей телевизоров. Обратитесь к "Справочник", прилагаемому к телевизору, чтобы уточнить возможность использования кронштейна для настенной установки.

Для покупателей

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.

Обязательно обратитесь к лицензированному подрядчику, а также не допускайте того, чтобы дети находились вблизи места установки изделия.

Неправильная установка кронштейна для настенной установки или телевизора может стать причиной перечисленных ниже несчастных случаев. Для выполнения установки обязательно обратитесь к лицензированным подрядчикам.

• Телевизор может упасть и стать причиной получения серьезных травм, например ушибов или переломов.
• Если стена, на которой выполняется установка кронштейна для настенной установки, неустойчивая, неровная или не вертикальная, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества. Стена должна быть достаточно прочной, чтобы выдержать вес, как минимум в шесть раз превышающий вес телевизора. (Вес вашего телевизора указан в "Справочник".)

- Если установка кронштейна для настенной установки выполняется на недостаточно прочной стене, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор.
• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Для перемещения или демонтажа телевизора обязательно обратитесь к лицензированным подрядчикам.

Если транспортировка или демонтаж телевизора выполняется не лицензированными подрядчиками, он может упасть и стать причиной травм или повреждения имущества. Перенос или демонтаж телевизора должны выполняться двумя или более лицами.

После монтажа телевизора не вынимайте винты и т. д.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Не разбирайте и не меняйте детали кронштейна для настенной установки.

В противном случае кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества.

Не устанавливайте на кронштейн какое-либо другое оборудование, кроме указанного.

Этот кронштейн для настенной установки предназначен для использования только с указанными изделиями. Если на данном монтажном кронштейне крепится оборудование, не предназначенное для такой установки, оно может упасть или получить повреждения, а также может стать причиной травм или повреждения имущества.

Во избежание перегрузки кронштейна для настенной установки не устанавливайте на нем ничего, кроме телевизора. Не трясите телевизор влево/вправо, вверх/ вниз.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Не опирайтесь на телевизор и не держитесь за него.

Не опирайтесь на телевизор и не держитесь за него, так как он может упасть и стать причиной получения серьезных травм.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

• Соблюдайте осторожность, чтобы не прищемить пальцы при обращении с кронштейном для настенной установки или повороте телевизора.
• При повороте телевизора обращайтесь с ним осторожно, чтобы не задеть никого поблизости.
• Обязательно сохраните в безопасном месте неиспользованные детали для использования в дальнейшем. Храните их вне досягаемости детей.

Чистку устройства или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Не перегружайте верхнюю часть телевизора. В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Меры предосторожности

• Если телевизор, установленный на кронштейне для настенной установки и используется в течение длительного времени, то в зависимости от материала стены позади него или над ним могут выщвесть стены или отстать обои.
• После демонтажа кронштейна для настенной установки в стене останутся отверстия.
• Не используйте кронштейн для настенной установки в местах с механическими вибрациями.

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следующие инструкции предназначены только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.

Не устанавливайте кронштейн для настенной установки на таких стенах, где края телевизора будут выступать за края стены.

Не устанавливайте кронштейн для настенной установки на таких поверхностях стен (например, на колоннах), где края телевизора будут выступать за края поверхности стены. Задев за выступающие края телевизора, можно получить травму или повредить имущество.

Не устанавливайте телевизор под кондиционером или над ним.

Если в течение продолжительного промежутка времени телевизор подвержен воздействию конденсата или потока воздуха из кондиционера, это может стать причиной возгорания телевизора, поражения электрическим током или неисправности телевизора.

Обязательно надежно прикрепите кронштейн для настенной установки к стене, следуя инструкциям, приведенным в настоящем руководстве.

Если какой-либо из винтов ослаблен или выпал, кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества. Обязательно используйте винты, соответствующие материалу стены, и надежно устанавливайте изделие с помощью шести или более винтов диаметром 8 мм (или аналогичных).

Обязательно используйте входящие в комплект винты и детали для крепления и строго следуйте инструкциям, приведенным в данном руководстве по установке. Если при установке были использованы иные крепежные материалы, телевизор может упасть и получить повреждения или стать причиной травм.

Обязательно выполняйте сборку кронштейна, точно следуя инструкциям, изложенным в настоящем руководстве по установке.

Если какой-либо из винтов ослаблен или выпал, телевизор может упасть и получить повреждения или стать причиной получения травм.

Надежно затяните винты в предназначенных для них крепежных отверстиях.

В противном случае, телевизор может упасть и получить повреждения или стать причиной травм.

Следите за тем, чтобы во время установки телевизор не подвергался воздействию толчков.

Толчки могут вызвать падение и порчу телевизора. Это может привести к травме.

Устанавливайте телевизор на стене только в том случае, если она плоская и расположена под прямым углом к полу.

В противном случае телевизор может упасть и стать причиной травм.

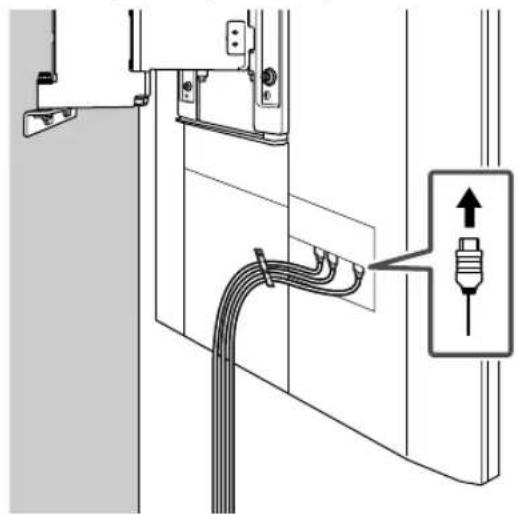

После надлежащей установки телевизора обеспечьте безопасное расположение кабелей.

Кабели, представляющие препятствия для людей и объектов, могут стать причиной получения серьезных травм или повреждения телевизора.

Не допускайте защемления кабеля питания и соединительных кабелей.

Если кабель питания или соединительный кабель будет зажат между устройством и стеной или с силой изогнут или перекручен, то изоляция внутренних проводов может быть нарушена, что может стать причиной короткого замыкания или обрыва. Это может вызвать возгорание или привести к поражению электрическим током.

Винты, крепящие кронштейны для настенной установки к стене, в комплект поставки не входят.

При монтаже кронштейна для настенной установки используйте винты, соответствующие материалу и структуре стены.

Изделия должны храниться в картонной упаковке в темном, сухом, чистом и хорошо вентилируемом помещении в удалении от мест хранения кислот и щелочей. Температура хранения: от -20 С до + 60 С. Влажность хранения: <80%.

Для потребителей в Европе

Для получения инструкций по установке кронштейна для настенной установки на телевизор загрузите информацию с веб- сайта SONY.

Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления.

Содержание

Комплект поставки .... 5

Необходимые инструменты....5

Монтаж кронштейна для настенной установки на стену 6

Подготовка к установке телевизора....9

Установка телевизора на стену....10

Технические характеристики....13

Комплект поставки

* Только для модели размером 75 дюймов (189,3 см)

Необходимые инструменты

Монтаж кронштейна для настенной установки на стену

1 Определите место установки.

Убедитесь, что на стене достаточно места для телевизора и что она способна выдержать вес, как минимум в шесть раз превышающий его вес.

(MM)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405	1673 962 68	5 199 277 7	3 325 15
65XE9305	1451 838 66	0 237 178 4	5 295 15
55XE9305	1232 715 66	299 54 45	215 13

Таблица размеров для установки телевизора (мм)

Цифры в таблице могут немного отличаться в зависимости от установки.

*1 (Центральная точка экрана)

*2 (Прибл.)

3 Просверлите опорные отверстия по нанесенным меткам.

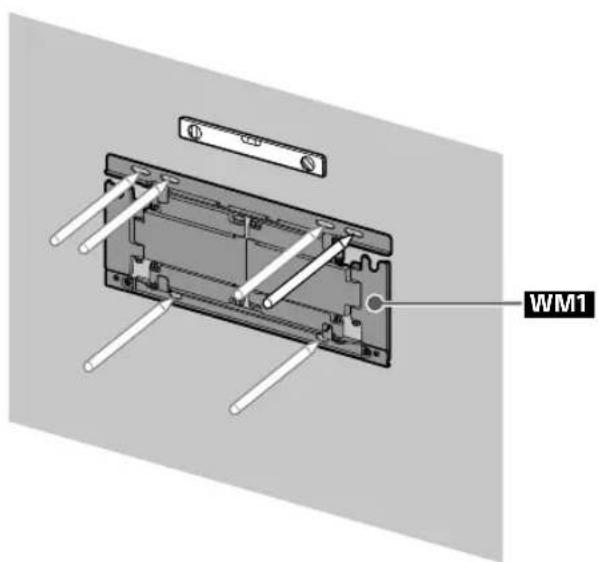

2 Приложите деталь WM1 к стене и сделайте шесть отметок.

Примечание

Проверьте горизонтальность WM1 с помощью уровня.

5

Примечание

Проверьте горизонтальность кронштейна для настенной установки с помощью уровня.

Меры предосторожности

He перетягивайте болты с квадратной головкой. Неправильная затяжка может снизить их удерживающую способность.

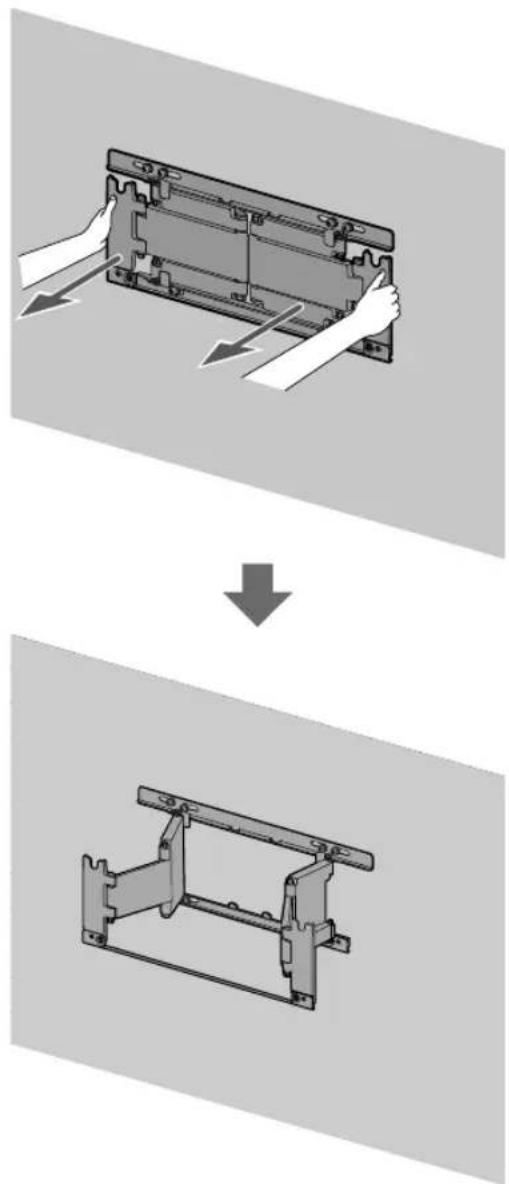

6 Полностью вытяните кронштейн WM1.

Подготовка к установке телевизора

2 Снимите винты с задней панели телевизора.

1* Только для модели размером 65 дюймов (163,9 см)

2* Только для модели размером 55 дюймов (138,8 см)

Меры предосторожности

Если настольная подставка уже прикреплена к телевизору, обязательно прикрепите детали кронштейна для настенной установки к телевизору, прежде чем отсоединять настольную подставку.

3

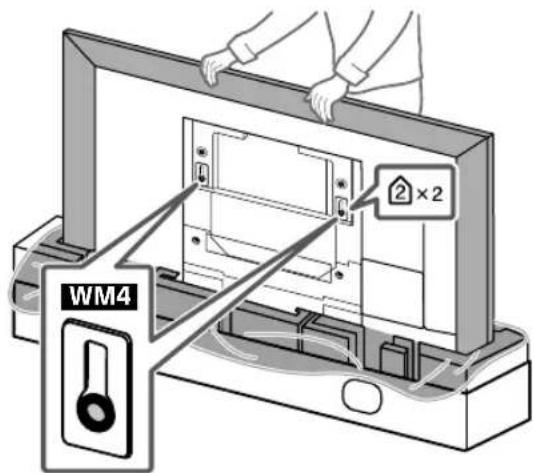

4 Прикрепите деталь WM4 к телевизору (только для модели размером 75 дюймов (189,3 см)).

5 Только для модели размером 55 дюймов (138,8 см).

Установка телевизора на стену

1

5 Закрепите с помощью винта правую и левую часть кронштейна для настенной установки для регулировки угла телевизора.

1* Только для модели размером 65 дюймов (163,9 см)
2* Только для модели размером 55 дюймов (138,8 см)

8 Прикрепите WM3.

Только для модели размером 65 дюймов (163,9 см)

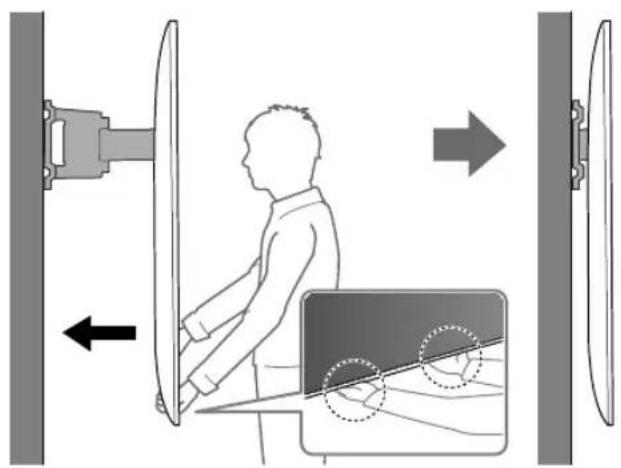

9 10 При перемещении

телевизора удерживайте его за нижнюю часть.

Технические характеристики

WM1

Размеры: (Прибл.) (мм)

75 \*1 / 65 \*2

a : 206 мм

b : 180 mm

c:446 MM

d : 336 mm

e : 244 мм

f:215MM

g : 20 mm

55\*3

a:206MM

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 мм

f:130 mm

g : 20 mm

Масса (только базовый): (Прибл.)

75 \*1 / 65 \*2

2,7 кг

55\*3

2,3 кг

*1 Только для модели размером 75 дюймов (189,3 см)
* 2 Только для модели размером 65 дюймов (163,9 см)
* 3 Только для модели размером 55 дюймов (138,8 см)

Конструкция и технические характеристики могут быть изменены без уведомления.
