SUWL840 - Nástenný držiak SONY - Bezplatný návod na obsluhu

Typ produktu	Nástenný držiak na televízor
Značka	Sony
Model	SUWL840
Rozmery držiaka (Š x V x H)	446 x 336 x 20 mm (pre modely 75/65 palcov) ; 346 x 252 x 20 mm (pre model 55 palcov)
Hmotnosť držiaka	Približne 2,7 kg (modely 75/65 palcov) ; 2,3 kg (model 55 palcov)
Napájanie	Neuplatňuje sa (mechanický držiak)
Hlavné funkcie	Upevnenie na stenu pre televízor Sony ; nastavenie uhla sklonu a otáčania
Údržba a čistenie	Čistiť suchou jemnou handričkou; nepoužívať abrazívne prostriedky; pravidelne kontrolovať upevnenie
Bezpečnosť	Vyžaduje sa inštalácia oprávneným odborníkom; použiť najmenej šesť skrutiek s priemerom 8 mm; stena schopná uniesť šesťnásobok hmotnosti televízora; neupravovať diely; neinštalovať iné zariadenia ako špecifikované
Náhradné diely a opraviteľnosť	Skrutky a diely sú súčasťou dodávky; skrutky na upevnenie na stenu nie sú súčasťou dodávky; náhradné diely dostupné u spoločnosti Sony
Všeobecné informácie	Značka: Sony; Model: SUWL840; Kompatibilné s televízormi Sony s uhlopriečkou 55, 65 a 75 palcov (referencie pozri v návode)

Často kladené otázky - SUWL840 SONY

Ktoré televízory sú kompatibilné s nástenným držiakom SUWL840?

Držiak je určený pre špecifické televízory Sony. Pre kontrolu kompatibility si pozrite Referenčnú príručku svojho televízora. Modely s uhlopriečkou 55, 65 a 75 palcov sú uvedené v návode.

Aká je maximálna nosnosť držiaka?

Stena musí byť schopná uniesť aspoň šesťnásobok hmotnosti televízora. Samotný držiak váži približne 2,7 kg (pre modely 75/65 palcov) alebo 2,3 kg (pre model 55 palcov). Hmotnosť vášho televízora nájdete v jeho návode.

Musím na inštaláciu zavolať odborníka?

Áno, inštaláciu musí vykonať výhradne oprávnený odborník. Nesprávne upevnenie môže viesť k pádu televízora a vážnym zraneniam.

Aké nástroje sú potrebné na inštaláciu?

Potrebné nástroje sú: vodováha, vŕtačka, kladivo, skrutkovač a vhodné skrutky na stenu (nie sú súčasťou dodávky).

Ako upevniť držiak na stenu?

Postupujte podľa krokov v návode: vyberte miesto, zarovnajte držiak WM1 na stenu, urobte šesť značiek, vyvŕtajte vodiace otvory, upevnite držiak najmenej šiestimi skrutkami s priemerom 8 mm vhodnými pre stenu, potom skontrolujte vodováhu.

Môžem po inštalácii nakláňať televízor?

Áno, uhol môžete nastaviť utiahnutím ľavej a pravej strany držiaka. Návod tiež spomína možnosť opatrne otočiť televízor.

Je držiak dodávaný so skrutkami na stenu?

Nie, skrutky na upevnenie držiaka na stenu nie sú súčasťou dodávky. Musíte použiť skrutky vhodné pre materiál a štruktúru vašej steny (odporúčaný priemer 8 mm).

Čo robiť v prípade chýbajúcich skrutiek?

Skontrolujte obsah balenia. Ak nejaké skrutky chýbajú, kontaktujte svojho predajcu alebo zákaznícky servis Sony. Nikdy nepoužívajte nevyhovujúce skrutky.

Ako čistiť nástenný držiak?

Použite suchú jemnú handričku. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá, ktoré by mohli poškodiť povrchovú úpravu.

Môžem tento držiak použiť pre televízor inej značky?

Nie, tento držiak je určený výhradne pre špecifikované televízory Sony. Inštalácia iného zariadenia môže viesť k pádu televízora a škodám.

NÁVOD NA OBSLUHU SUWL840 SONY

Ďakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Inštaláciu tohto výrobku musí vykonať odborný montér, ktorý je vyškolený, aby dokázal stanovit únosnost steny, či unesie hmotnost televízneho prijímača. Ak počas inštalácie nebude správne zaistený, televízny prijímač môže spadnút a spôsobit vážne poranenie. Spoločnosť Sony nie je zodpovedná za žiadnu škodu ani poranenie spôsobené nesprávnou manipuláciou alebo nesprávnou inštaláciu či nainštalovaním iného než uvedeného výrobku. Vaše zákonné práva (ak nejaké máte) nie sú dotknuté.

Pre predajcov produktov spoločnosti Sony

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na používanie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.

V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predíst nehodám. Je vašou zodpovednosťou prečitať si, dôkladne pochopít a dodržiavať všetky pokyny uvedené v návode na použitie. Opomenutie môže mať za následok vážne osobné poranenie alebo poškodenie majetku a dôjde k skončeniu platnosti záruky. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt použiva nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. V prípade televizneho prijímača si pozrite jeho „Referenčná príručka” a overte, či možno montážnu konzolu na stenu použit.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjst'k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjst k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.

• TV prijímač by mohol spadnút a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
• Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku. Stena musí uniesť hmotnosť rovnajúcu sa aspoň šestnásobnej hmotnosti televízneho prijímača. (Informácie o hmotnosti televízneho prijímača nájdete v jeho „Referenčná príručka“.)
• Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávatelovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnút a spôsobít zranenie alebo škody na majetku. Zaistite, aby prenášanie alebo demontáz TV prijímača vykonávali aspoň dve osoby.

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

V opačnom prípade môže montážna konzola na stenu spadnúť a spôsobit zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ŏu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit a spôsobit zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača.

TV prijímačom netraste dolava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň.

O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnút a spôsobit vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst k zraneniu alebo škodám na majetku.

• Pri manipulácii s montážnou konzolou na stenu alebo s televíznym prijímačom dávajte pozor, aby ste si neprivreli prsty.
• Televízny prijímač otáčajte opatrne a dávajte pozor, aby ste nezasiahli okolostojace osoby.
• Nepoužité diely uschovajte na bezpečnom mieste, aby ste mohli v budúcnosti použit. Uschovajte ich mimo dosahu detí.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijimača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijimača, môže dôjstí k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, montážna konzola na stenu môže spadnút a spôsobít zranenie alebo škody na majetku. Použite skrutky vhodné pre materiál steny a jednotku bezpečne nainštalujte pomocou aspoň šiestich skrutiek 8 mm priemeru (alebo rovnocenných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

TV prijímač vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit zranenie.

TV prijímač montujte na kolmú a rovnú stenu.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit zranenie.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjst k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Ked'je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobit' skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Pre zákazníkov v Európe

Pokyny na inštaláciu montážnej konzoly na stenu k TV prijímaču môžete prevziat z webovej lokality spoločnosti SONY.

Obsah

Položky, ktoré sa dodávajú 4

Potrebné náradie 4

Inštalácia montážnej konzoly na stenu na stenu ....5

Príprava na inštaláciu televízneho prijímača 8

Inštalácia televízneho prijímača na stenu....9

Položky, ktoré sa dodávajú

Inštalácia montážnej konzoly na stenu na stenu

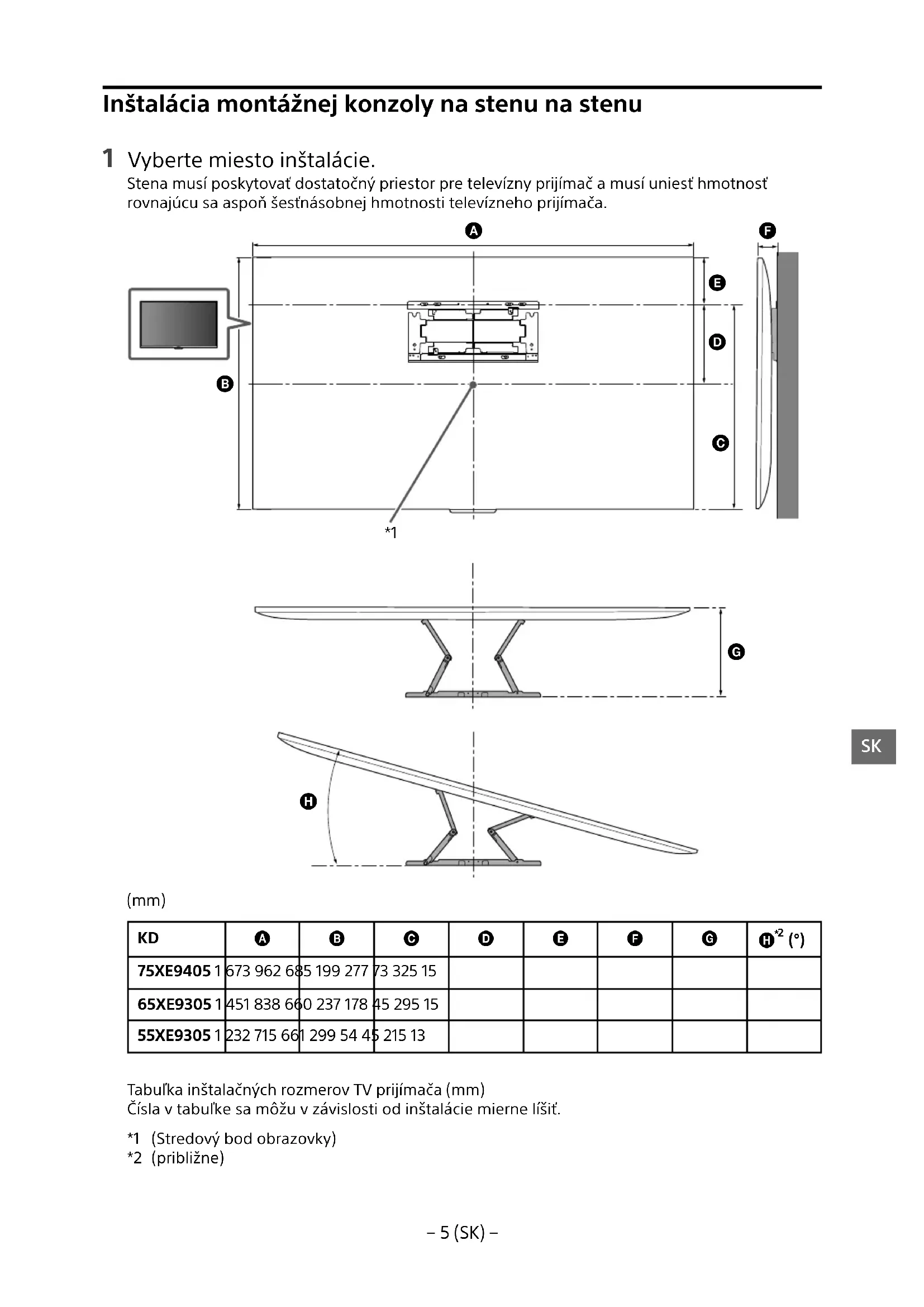

1 Vyberte miesto inštalácie.

Stena musí poskytovať dostatočný priestor pre televízny prijímač a musí uniest hmotnost rovnajúcu sa aspoň šestnásobnej hmotnosti televízneho prijímača.

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215 13

Tabuľka inštalačných rozmerov TV prijímača (mm)

Čísla v tabul'ke sa môžu v závislosti od inštalácie mierne líšit.

Odporúčame vám skontrolovať polohu televízneho prijímača v prostredí, kde ho budete pozerat.

Pomocou vodováhy skontrolujte vodorovnosť montážnej konzoly na stenu.

Bezpečnostné upozornenie

Velké skrutky nadmerne neutahujte. Nesprávne utiahnutie by mohlo spôsobit zníženie pridržiavajúcej sily velkých skrutiek.

6 Vytiahnite rameno WM1 úplne.

Príprava na inštaláciu televízneho prijímača

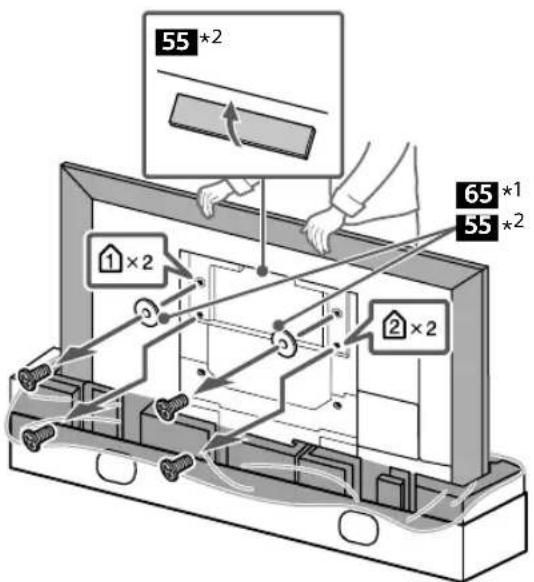

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

Bezpečnostné upozornenie

Ak je stolový stojan už namontovaný na televíznom prijímači, diely montážnej konzoly na stenu namontujte na televízny prijímač pred odpojením stolového stojana.

3

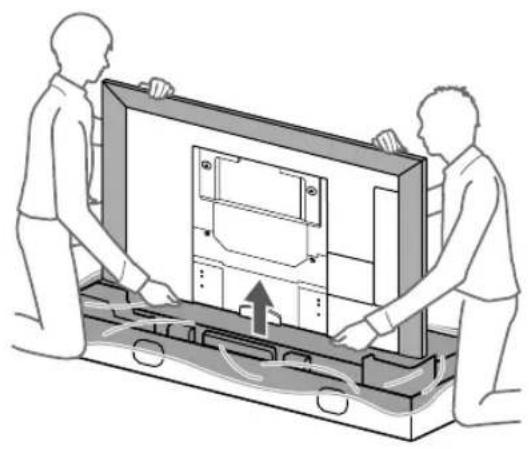

Inštalácia televízneho prijímača na stenu

1

5 Priskrutkovaním l'avej a pravej strany montážnej konzoly na stenu upravte uhol televízneho prijímača.

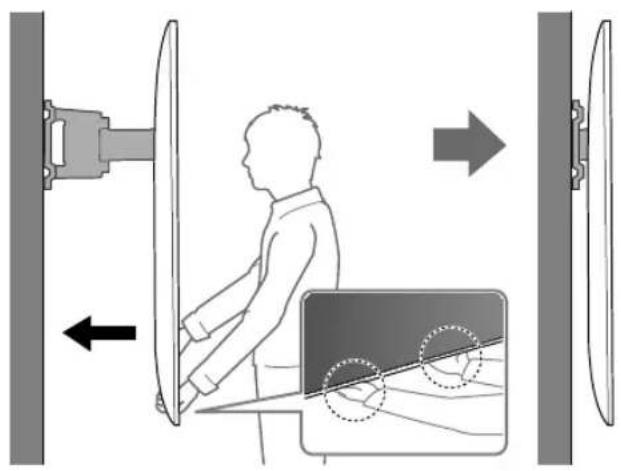

10 Pri pohybovaní s televíznym prijímačom ho pevne držte za spodnú čast.

Hmotnosť (len základňa): (Približne)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

Dizajn a špecifikácie sa môžu zmenit bez oznámenia.
