SUWL845 - Nástenný držiak SONY - Bezplatný návod na obsluhu

Typ produktu	Nástenný držiak na televízor
Značka	Sony
Model	SUWL845
Rozmery (iba základňa)	Modely 75/65 palcov: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Model 55 palcov: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm
Hmotnosť (iba základňa)	Modely 75/65 palcov: 2,7 kg Model 55 palcov: 2,3 kg
Materiál	Oceľ
Farba	Čierna
Normy / Certifikáty	V súlade s európskymi bezpečnostnými normami
Inštalácia	Výhradne profesionálnym inštalatérom
Kompatibilita s televízorom	Vybrané modely Sony (pozri referenčnú príručku)
Maximálna nosnosť	Prispôsobené hmotnosti televízora; stena musí uniesť aspoň 6-násobok hmotnosti TV
Upevnenie na stenu	6 skrutiek s priemerom 8 mm (nie sú súčasťou balenia) vhodných pre materiál steny
Naklápanie / Otáčanie	Možné po inštalácii (nastavenie uhla)
Údržba	Nepoužívať nadmernú silu; čistiť jemnou suchou handričkou
Bezpečnosť	Neupravovať diely, neinštalovať iné zariadenia, nevešať dodatočnú záťaž
Dodávané príslušenstvo	Nástenný držiak (WM1), upevňovacie diely (WM4, WM3 podľa modelu), montážne skrutky TV
Prevádzková teplota	0 °C až 40 °C
Prevádzková vlhkosť	20 % až 80 % RH (bez kondenzácie)

Často kladené otázky - SUWL845 SONY

Môžem si sám nainštalovať nástenný držiak Sony SUWL845?

Nie, inštaláciu musí vykonať výhradne autorizovaný profesionálny inštalatér. Nesprávne upevnenie môže spôsobiť pád televízora a vážne zranenia.

Akú hmotnosť musí stena uniesť?

Stena musí uniesť hmotnosť aspoň šesťnásobok hmotnosti televízora. Hmotnosť televízora nájdete v referenčnej príručke.

Aké skrutky použiť na upevnenie držiaka na stenu?

Skrutky na upevnenie na stenu nie sú súčasťou balenia. Použite aspoň 6 skrutiek s priemerom 8 mm (alebo ekvivalentných) vhodných pre materiál a štruktúru steny.

Je držiak kompatibilný so všetkými televízormi Sony?

Nie, tento držiak je určený pre špecifické modely. Skontrolujte kompatibilitu v referenčnej príručke dodanej s televízorom.

Môžem televízor po inštalácii nakloniť alebo otočiť?

Áno, držiak umožňuje nastavenie uhla po inštalácii. Otáčaním ľavej a pravej strany držiaka nastavíte uhol televízora.

Čo robiť, ak potrebujem presunúť alebo demontovať televízor?

Presun alebo demontáž musí byť zverená autorizovaným inštalatérom. Na bezpečné prenášanie alebo demontáž televízora sú potrebné minimálne dve osoby.

Môžem držiak nainštalovať na nevertikálnu stenu?

Nie, stena musí byť dokonale vertikálna a rovná. V opačnom prípade by televízor mohol spadnúť a spôsobiť zranenia.

Ako čistiť nástenný držiak?

Čistite jemnou suchou handričkou. Nepoužívajte nadmernú silu ani abrazívne prostriedky či rozpúšťadlá.

Je držiak v záruke?

Záruka môže byť ovplyvnená, ak inštalácia nie je vykonaná podľa pokynov. Tento manuál si uschovajte pre budúce použitie.

Čo robiť v prípade chýbajúcich alebo uvoľnených skrutiek?

Ak skrutky chýbajú alebo sú uvoľnené, televízor hrozí pádom. Používajte iba skrutky dodané s držiakom a pevne ich utiahnite v uvedených polohách.

NÁVOD NA OBSLUHU SUWL845 SONY

Konzolu sestavte správné dle použití.

Po rădné montáži televizoru rădné zajistete kably.

Pokud se do kabelu zamotaji osoby nebo jine predmety, muze dojit ke zraneni nebo poskozeni tevizoru.

Instalace nastenného drzaku na stenu 5

Prijrava na instalaci TV. 8

Instalace TV na stenu. 9

Specifikace 12

Dodané položky

* Pouze pro 75palcovy (189,3 cm) model

Potrebné nastroje

Špecifikované produkty

Tato montážna konzola na stenu je urcená na pouzitie so špecifikovanymi TV prijimačmi. V pripeade televizneho prijímača si pozrite jeho „Referenčna priručka“ a overte, či možno montážnu konzolu na stenu použit.

Pre zákaznikov

VYSTRAHA

V pripe nudorzania bezpečnostnychPokynov moze dójst k važnemu zraneniue alebo smtri nasledkom poziaru,zasahu elektrickym prudom alebo prevrhnutia vyrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalácie nezdržiavali deti.

Ak sa montáznka konzola na stenu alebo TV prijimač nenamontuje správné, moze dójsk nasledujúcim nehádám. Montáž zverte licencovanému dodávatelovi.

TV prijima c by mohol spadnut a sposobit vaZne zranenia, napriklad moderiny alebo zlomeniny.
- Ak je stena, na ktoru sa instaluje montáznakonzola na stenu, nestabilna, nerová alebo nie je v pravom uhle podlahou, jednotka moze spadnúf a sposobit zranenie alebo skody na majetku. Stena musi uniest hmotnost rovnajúcu sa aspon šestnásobnej hmotnosti tevizneho prijimača. (Informácie o hmotnosti tevizneho prijimača najdete v jeho „Referencná príručka”).
- Ak nie je montážna konzola na stenu namtontovāna dostatočne pavne, Jednotka moź speadnú't a spósobit zranenie alebo skody na majetku.

Premiestnovanie alebo odmontovanie TV prijima za verte licencovanemu dodavatelovi.

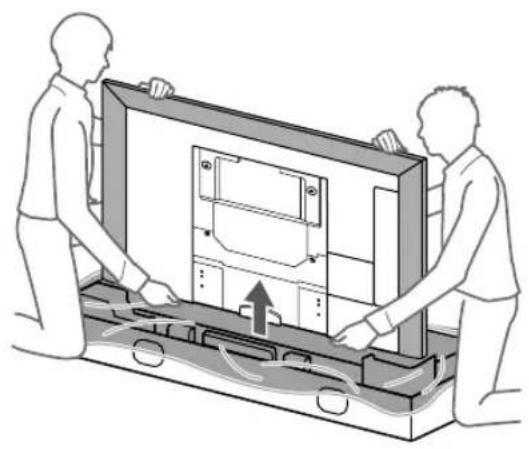

Ak TV prijima prenásjú alebo demontuju iné osoby akó licencovani dodavatelia, TV prijima 若要spdnutá a sposobit zranenie alebo skody na majetku. Zaistite, aby prenáanie alebo demontá TV prijimača vykonávali aspón dve osoby.

Po namontovani TV prijimača neodskrutkujte skrutky.

V opacnom pripade moze TV prijima' spadnut a sposobit zranenie alebo skody na majetku.

Okrem špecifikovanych produktov nemontujte ziadne iné zariadenia.

Tato montáznakonzola na stenu je urçená na použitie iba so špecifikovanyimi produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnút alebo sa rozbit a spósobit zranenie alebo skody na majetku.

Montážnu konzolu nezatažujte nicím okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom priada moze TV prijimaocspadnut a sposobit zranenie alebo skody namajetku.

Ak nebudete dodržiavat nasledujuce bezpečnostnéPokyny, moze dojst k zraneniu alebo skodám na majetku.

Pri manipulaci s montaiznou konzolou na stenu alebo s teviznym pijrma.com davaje pozar, aby ste si neprivre lpristy.
Televizny prijimač otáčajte opatrédavajte pozor, aby ste nezasiahli okolostojace osby.
Nepouzite diely uschovajne bezpechnom mieste, aby ste mohli v buducnosti pouzit. Uschovajte ich mimo dosahu deti.

Pocas cistenia alebo udrzby netlachte na produit nadmernou silou.

Netlačte nadernou silou na hornú Čast TV prijimača. V opačnom pripe de može TV prijimaš spadnú t a sposobit zranenie alebo skody na majetku.

Upozornenie

• Ak použivate TV prijimač namontovany na montáznu konzolu na stenu dlchodobo, v závislosti od materílu steny sa moze zmenit farba steny za alebo nad TV prijimačom alebo sa moze odlepit tapeta.
• Po demontázi montáźnej konzoly na stenu ostanu v stene otvory na skrutky.
  Montaznu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov\ produkto\ spolocnosti Sony

VYSTRAHA

Nasledujuce pouny su urcené len pre predajcov produktov spolocnosti Sony. Dokladne si precitajte bezpecnostné pouny uvedene vyssie a poças montaze, udrzby a kontroly tohto produktu venujte mimoriadnu pozornost bezpecnosti.

Montážnu konzolu na stenu neinstalujte na povrch steny, kde budu rohy alebo strany TV prijimača vyčnievat mimo povrchu steny.

Montáznu konzolu na stenu neinstalujte na povrch steny, napriklad na pilier, kde budu rohy alebo strany TV prijimača vyčnievate mimo povrch steny. Ak osba alebo predmet narazi do vyčnievajuceho rohu alebo strany TV prijimača, može dōjsk zraneniu alebo škodám na majetku.

TV prijímac nemontujte nad ani pod klimatizáciu.

Ak je TV prijima dlhodobo vystaveny unikajucej vode alebo prudu vduchuz klimatizacie, moze to mat za nasledok poziar, zasaehlekrickym prudom alebo poruchu TV prijimaca.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcichPokynov v toto námode.

Ak sa ktorakolvek zo skrutiek uvolni alebo vypadne, monta zna konzola na stenu moze spadnuit a sposobit zranenie alebo skody na majetku. Pouzite skrutky vholne pre material steny a jegnotku bezpeigne nainstalujte pomocou aspon siestich skrutiek 8 mm priemeru (alebo rovnocennych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spednú'ta spôsobit niedekomu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakolvek zo skrutiek uvolni alebo vypadne, TV prijima moze spadnut a sposobit niedkomu zranenie alebo sa moze TV prijima poskodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijima' moze spadnuit a sposobit' niekomu zranenie alebo sa moze TV prijima' poskodit.

Pocas montaze nevystavujte TV prijima nárazom.

TV prijmac vystaveny narazu moze spadnut alebo prasknut. To moze sposobit zranenie.

TV prijimač montujte na kolmú a rovnú stenu.

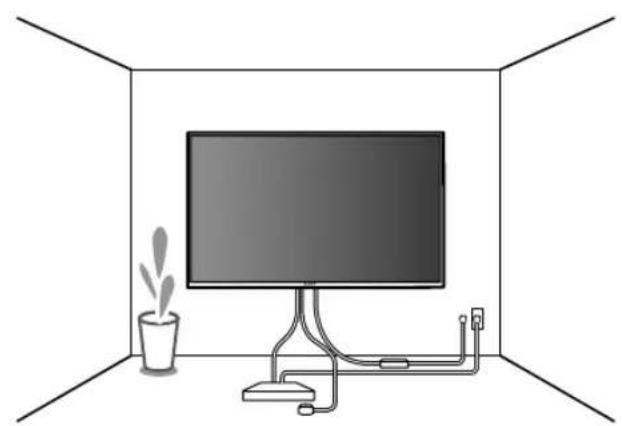

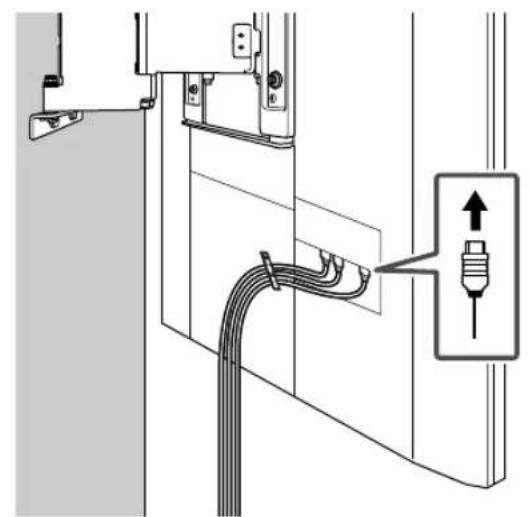

Po správnej montáži TV prijímača pavne zaistite káble.

Ak sa do kablov zamotaju fudia alebo predmety, moze dojst k zraneniu alebo poskodeniu TV prijimaça.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napajaci alebo prepojovaci kabel priskripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skruteny, mozu sa odhalit vnutorné vodice, co moze sposobit skrat alebo prerusenie napajania. Mohlo by dojsk poziaru alebo zasahu elektrickym prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sanedodávajú.

Na montáz montáznéj konzoly na stenu použite skrutky vchodné pre material a konstrukciu steny.

Položky, ktoré sa dodávajú 4

Potrebne náradie 4

Instalacia montaznej konzoly na stenu na stenu 5

Priprava na instalaciu tevizneho prijimača 8

Instalacia televizneho prijima cna stenu. 9

Technique parametre 12

Položky, ktoré sa dodávajú

* Len pre 75-palcovy (189,3 cm) model

Potrebné náradie

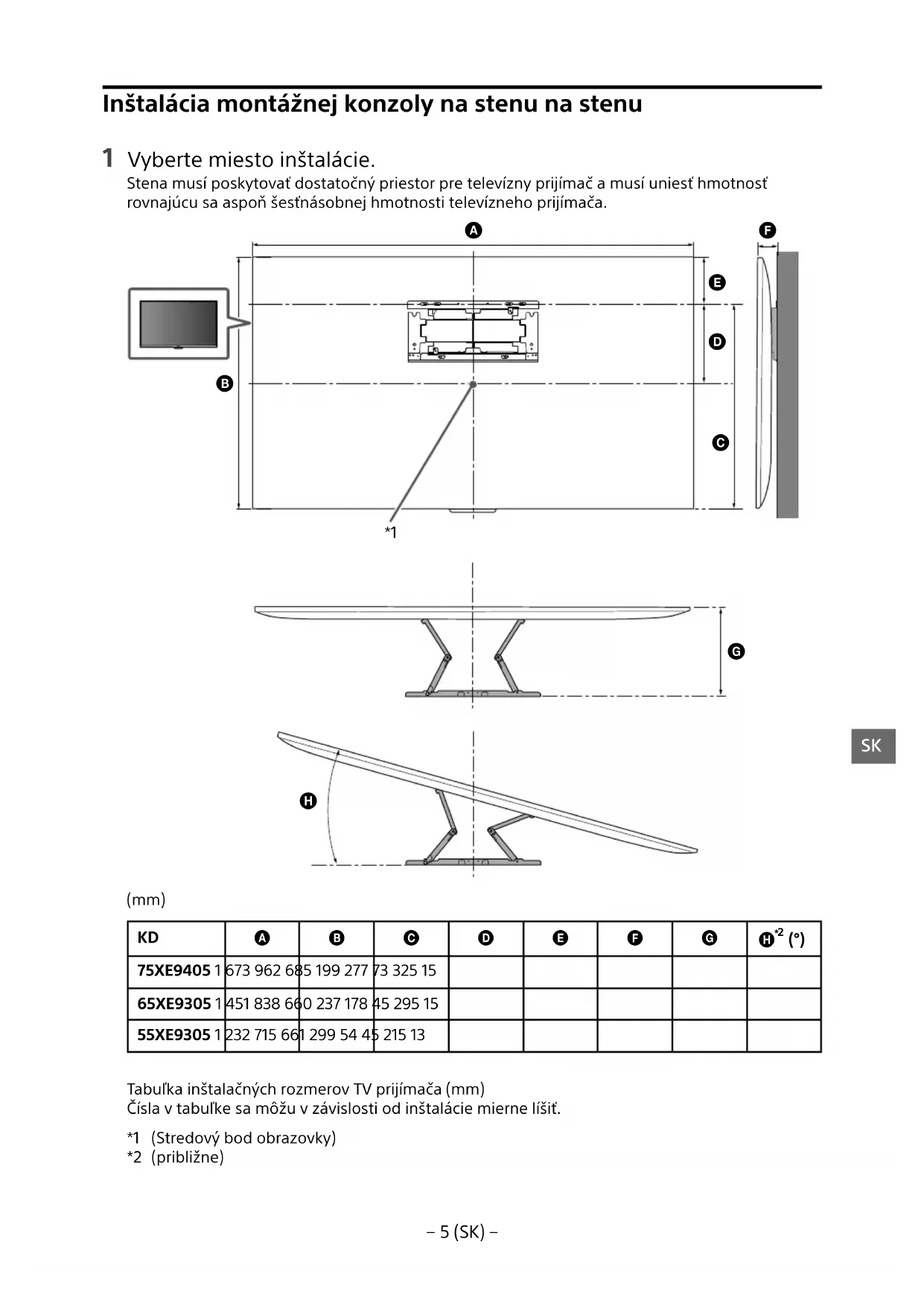

Instalácia montážnej konzoly na stenu na stenu

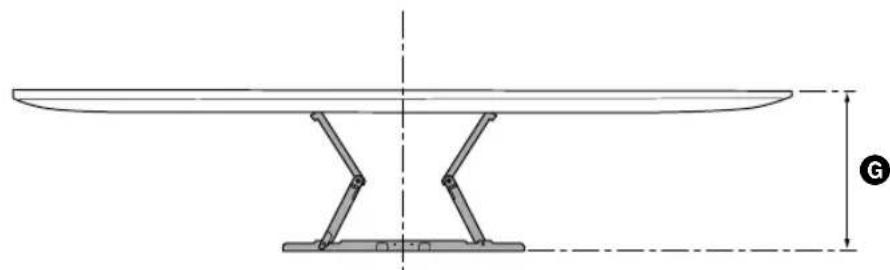

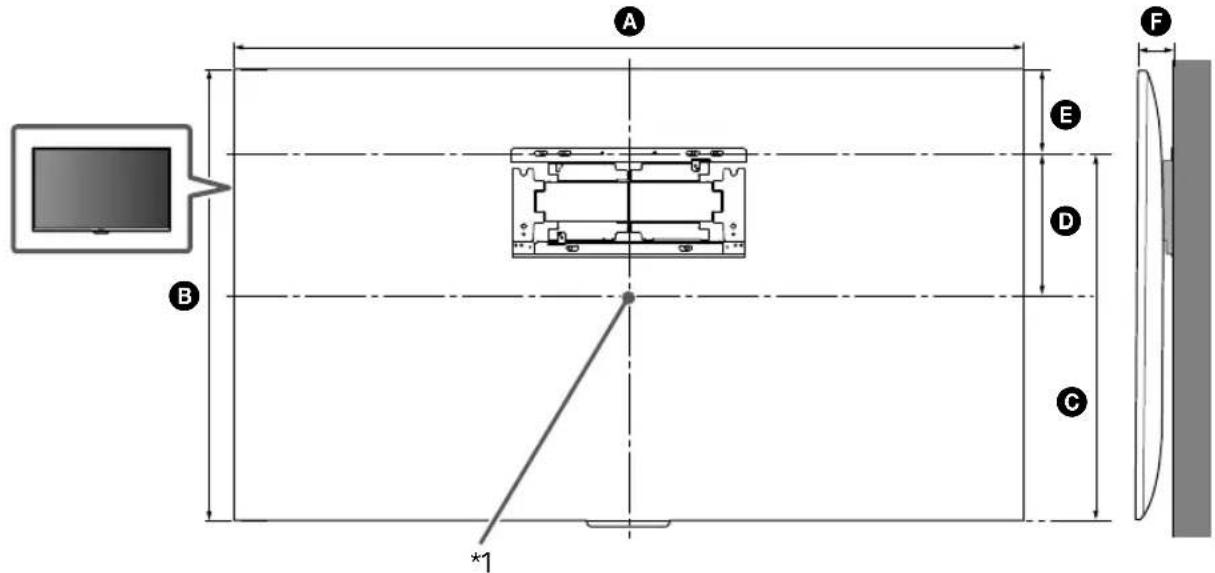

1 Vyberte miesto instalacie.

Stena musi poskytovat dostatochny priestor pre televizny prijimač a musi uniest hmotnost rovnajúcu sa aspon šestnásobjej hmotnosti televizneho prijimaça.

(mm)

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1	673 962 685 199 277	73 325 15
65XE9305 1	451 838 660 237 178	45 295 15
55XE9305 1	232 715 661 299 54 45	215 13

Tabulka instalacnych Rozmerov TV prijima (mm)

Cisla v tabu'ke sa mozu v zavislosti od instalacia mierne Iisit.

Bezpečnostné upozornenie

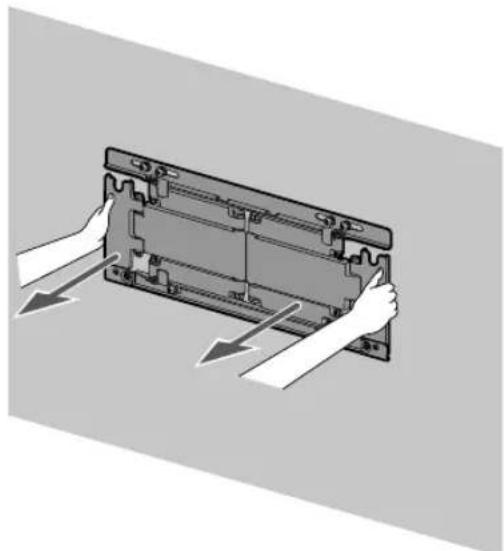

Velké skrutky nadmerne neutahujte. Nesprávné utiahnutie by mohlo spôsobit zniženie pridržiavajúcej sily velkych skrutiek.

6 Vytiahnite rameno WM1 uplne.

SK

Priprava na instaláciu televízneho prijimača

1

2 Odskrutkujte skrutky zo zadnej casti TV prijimača.

1^ Len pre 65-palcovy (163,9 cm) model

2^ Len pre 55-palcovy (138,8 cm) model

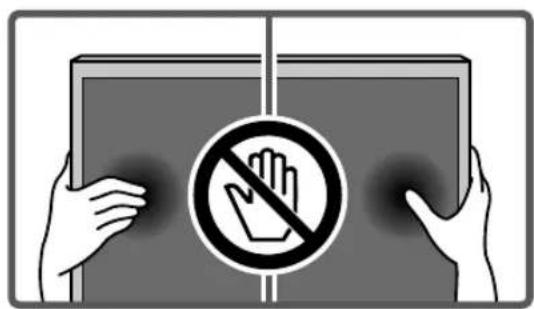

Bezpečnostné upozornenie

Ak je stolovy stojan už namontovaný na televiznom prijimači, diely montážnej konzoly na stenu namontujte na televízny prijimač pred odpojením stolového stojana.

3

4 Pripojte WM4 k televiznemu prijimaču (len 75-palcovy (189,3 cm) model).

5 Len pre 55-palcovy (138,8 cm) model.

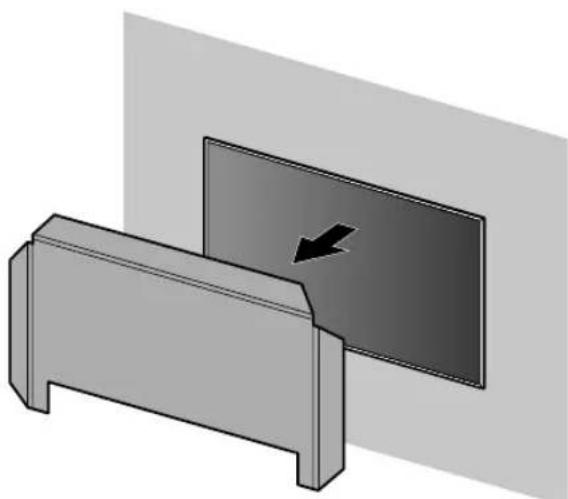

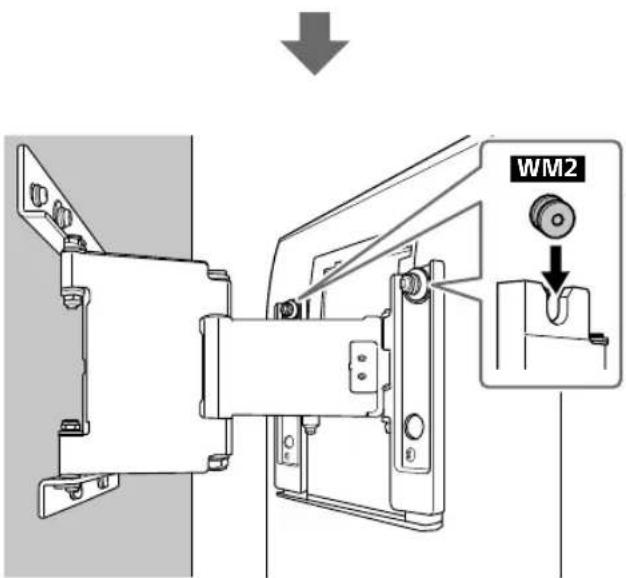

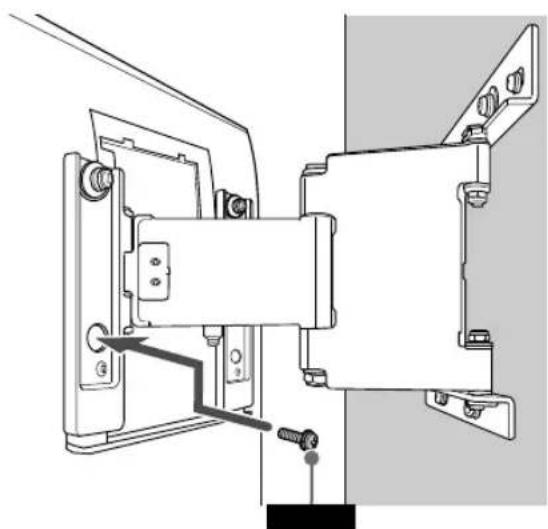

Instalácia televízneho prijímača na stenu

1

3

2

4

5 Priskrutkovanim lavej a pravej strany montážnej konzoly na stenu upravte uhol televízneho prijímača.

6

7

1 Len pre 65-palcovy (163,9 cm) model
2 Len pre 55-palcovy (138,8 cm) model

8 Namontujte WM3.
Len pre 65-palcovy (163,9) model

9

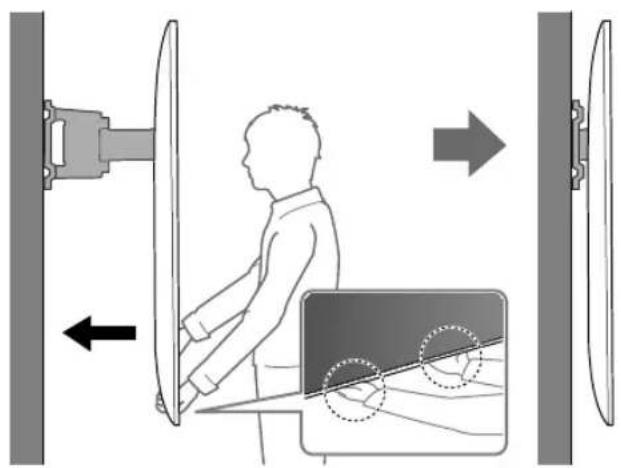

10 Pri pohybovani's televiznym prijimačom ho pevn de vrte za spodnú Čast.

SK

11

Technické paramètre

WM1

Rozmer: (Priblizne) (mm)

75\*1/65\*2

a:206mm

b:180mm

c:446mm

d:336mm

e:244mm

f:215mm

g:20mm

55\*3

a:206mm

b:180mm

c:346mm

d:252mm

e:160mm

f:130mm

g:20mm

Dizajn a špecifikácie sa možu zmenit bez oznámenia.
