Tipo di prodotto	Supporto a muro per televisore
Marca	Sony
Modello	SUWL845
Dimensioni (solo base)	Modelli 75/65 pollici: a: 206 mm, b: 180 mm, c: 446 mm, d: 336 mm, e: 244 mm, f: 215 mm, g: 20 mm Modello 55 pollici: a: 206 mm, b: 180 mm, c: 346 mm, d: 252 mm, e: 160 mm, f: 130 mm, g: 20 mm
Peso (solo base)	Modelli 75/65 pollici: 2,7 kg Modello 55 pollici: 2,3 kg
Materiale	Acciaio
Colore	Nero
Norme / Certificazioni	Conforme alle norme di sicurezza europee
Installazione	Esclusivamente da un installatore professionale
Compatibilità televisore	Modelli Sony selezionati (vedere guida di riferimento)
Capacità di carico massima	Adattato al peso del televisore; la parete deve supportare almeno 6 volte il peso del TV
Fissaggio a parete	6 viti da 8 mm di diametro (non fornite) adatte al materiale della parete
Inclinazione / Rotazione	Possibile dopo l'installazione (regolazione angolo)
Manutenzione	Non applicare forza eccessiva; pulire con un panno morbido e asciutto
Sicurezza	Non modificare i pezzi, non installare altri apparecchi, non sospendere carichi aggiuntivi
Accessori forniti	Supporto a muro (WM1), pezzi di fissaggio (WM4, WM3 secondo modello), viti di montaggio TV
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	20 % a 80 % UR (senza condensa)

Domande frequenti - SUWL845 SONY

Posso installare da solo il supporto a muro Sony SUWL845?

No, l'installazione deve essere effettuata esclusivamente da un installatore professionale autorizzato. Un fissaggio errato può causare la caduta del televisore e provocare lesioni gravi.

Quale peso deve supportare la parete?

La parete deve essere in grado di supportare un peso di almeno sei volte quello del televisore. Fare riferimento alla guida di riferimento del televisore per conoscere il suo peso.

Quali viti utilizzare per fissare il supporto alla parete?

Le viti di fissaggio a parete non sono fornite. Utilizzare almeno 6 viti da 8 mm di diametro (o equivalenti) adatte al materiale e alla struttura della parete.

Il supporto è compatibile con tutti i televisori Sony?

No, questo supporto è progettato per modelli specifici. Consultare la guida di riferimento fornita con il televisore per verificare la compatibilità.

Posso inclinare o ruotare il televisore una volta installato?

Sì, il supporto consente una regolazione dell'angolo dopo l'installazione. Avvitare i lati sinistro e destro del supporto per regolare l'angolo del televisore.

Cosa fare se devo spostare o smontare il televisore?

Lo spostamento o lo smontaggio deve essere affidato a installatori autorizzati. Sono necessarie almeno due persone per trasportare o smontare il televisore in sicurezza.

Posso installare il supporto su una parete non verticale?

No, la parete deve essere perfettamente verticale e piana. Altrimenti, il televisore potrebbe cadere e provocare lesioni.

Come pulire il supporto a muro?

Pulire con un panno morbido e asciutto. Non applicare forza eccessiva e non utilizzare prodotti abrasivi o solventi.

Il supporto è garantito?

La garanzia potrebbe essere compromessa se l'installazione non viene eseguita secondo le istruzioni. Conservare questo manuale per future referenze.

Cosa fare in caso di viti mancanti o allentate?

Se le viti mancano o sono allentate, il televisore rischia di cadere. Utilizzare solo le viti fornite con il supporto e serrarle saldamente nelle posizioni indicate.

MANUALE UTENTE SUWL845 SONY

staffa di montaggio a parete

Informazioni sulla sicurezza

Grazie per aver acquistato quello prodotto.

Informazioni per i clienti

Installazione del teilevisore a parete

AVVERTENZA

INSTALLAZIONE PROFESSIONALE NECCESSARIA

Il presente prodotto deve essere installato esclusivamente da un professionista qualificato, in grado di verificare se laparetè è sufficientemente solida da sostenerile il peso della TV. Se non viene assicurata saldamente durante l'installazione, la TV potrebbe cadere e causare lesioni gravi. Sony non potra essere ritenuta responsable per danni o lesions Cause da usi non appropriati del prodotto, da installmente non corretta o da installations di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali.

Informazioni per i rivenditori Sony

Per l'installation di quello prodotto è necessario disponire di sufficiente competenza. Leggere attentamente il presente manuale di istruzioni per garantire la corretta esecuzione della procedura di installatione. Sony non potra essere ritenuta responsable per danni o lesions causate da usi non appropriati del prodotto o da installatione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente manuale di istruzioni spiega come utilizzare correttamente quello prodotto; inoltre, contiene precauzioni importanti da rispetto per prevenir incidenti. è responsabilità dell'utente leggere, comprehendere e rispetto tutte le istruzioni contente nel presente manuale di istruzioni. La mancata osservanza di quando contento nel presente manuale potrebbe causare lesioni personali gravi o danni agli oggetti e potrebbe renderene nulla la garanzia. Conservare quello manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesionsi gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televitori specificati. Per la TV, consultare la rispectiva "Guida di riferimento" per verificare che possa essere utilizzata la staffa di montaggio a parete.

Informazioni per i clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispetto, è possible procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il teilevisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che I'installazione sa effettuata da personale autorizzato.

• Il teilevisore pottrebbe cadere e causare lesionsi gravi, per esempio contusioni o fracture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perdicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni o oggetti. La parete deve essere in grado di sostener un pesoEDI ad almeno sei volte il peso della TV. (Per quanto riguarda il peso, consultare la "Guida di riferimento" della TV.)
• Se I'installazione a muro della staffa di montaggio non è sufficientemente salute sulla parete, I'unità potrebè cadere e causare lesions o dati a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del teilevisore vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio del televisione vengano esegui de personale non autorizzato, il televisione potrebbe cadere e causare lesioni o dati a oggetti.

Assicurarsi che il teilevisore venga trasportato o smontato da almeno due persone.

Dopo aver completeness il montaggio del teilevisore, non rimuovere viti o altri elementi simili.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesions o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esquisvimente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, quello potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal tevisore sulla staffa di montaggio a parete.

Non scuotere il tevisore. verso destra/sinistra o verso I'alto.il basso.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al tevisore.

Non appoggiarsi né aggravarsi al teilevisore perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

• Prestare attenzione a non schiacciarsi le dità durante l'utilizzo della staffa di montaggio a parete o quando si fa ruotare la TV.
• Quando si orienta il TV, maneggiarlo con cautela e fare attenzione a non colpire eventuali persone nelle vicinanza.
• Accertarsi di riporre le parti non utilizzate in un luogo sicuro per riutilizzarle eventually in futuro. Tenere queste parti fuori alla porta dei bambini.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non applicare una forza eccessiva sulla parte superiore del teilevisore. In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o dati a oggetti.

Precauzioni

• Se si utilizes il tevisore installato sulla staffa di montaggio a parete per un tempo prolongato, è possible che laparetietro o sopra il tevisore s colorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita laparet.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.
  Non utilizzato la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguenti istruzioni si rivolgo escludvamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descrirente in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installatione, manutenzione e controlo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del teilevisore sporgono alla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del teilevisore sporgono alla superficie del pilastro stesso. Se una persona o un oggettodovessero urtare la parte sporgente del teilevisore, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il televisore sopra o sotto un condizionatore d'aria.

Se il tevisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarisi incendi, scosse elettriche o malfunzionamenti del tevisore.

Accertarsi di installare saldamente la staffa di montaggio a parete rispetto le istruzioni contenate in quello manuale.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio apanee potrebbe cadere a sua volta, causando lesioni a personne o danni a oggetti. Accertarsi di utilizzato viti appropriate per il materiale di cui è composta la parete e installare l'unità in modo sicuro servendosi di almeno sei viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzato correttamente le viti e gli altri materiali per l'installazione in dotazione rispettoando le istruzioni contenate in quello manuale di istruzioni. Se si utilizzato alti materiali, il teilevisore potrebbe cadere e causare lesioni a personne o danni al teilevisore stesso.

Accertarsi di montare correttamente la staffa rispetto la procedura spiegata nel presente manuale di istruzioni.

Se una o più viti dovessero apparire allentate o dovessero cadere, il tevisore pottrebbe cadere e causare lesioni a persono o danni al tevisore stesso.

Accertarsi di serrare saldamente le viti nella posizione individata.

In caso contrario, il tevisore potrebbe cadere e causare lesioni a persone o danni al tevisore stesso.

Evitare che il teilevisore subisca urti durante l'installazione.

Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il teilevisore su una parete perpendiculare e piana.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni.

Dopo aver completeness l'installazione del teilevisore, fissare correttamente i cavi.

Qualora persono oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesions o danni al tevisore.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzamente, è possible che i conduttori interni restino scoperti, provocando cortocircuito o rotture dei cavi stessi. Ciò potrebbe causare incendi o scousse elettriche.

Le viti necessarie per l'installazione a parete della staffa di montaggio non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Per i clienti in Europa

Perindicazioni su come installare la staffa di montaggio a parete al teilevisore,scaricare le informazioni dal sito web SONY.

Sommario

Componenti in dotazione 4

Strumenti necessari 4

Installation della staffa di montaggio a parete alla parete 5

Preparazione per l'installazione della TV. 8

Installation della TV sulla parete 9

Caratteristica tecniche 12

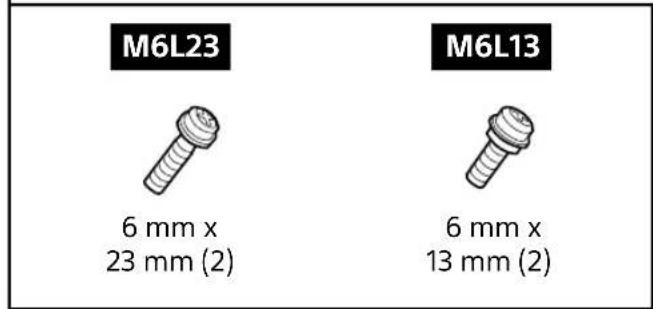

Componenti in dotazione

* Solo per i modelli da 75 pollici (189,3 cm)

Strumenti necessari

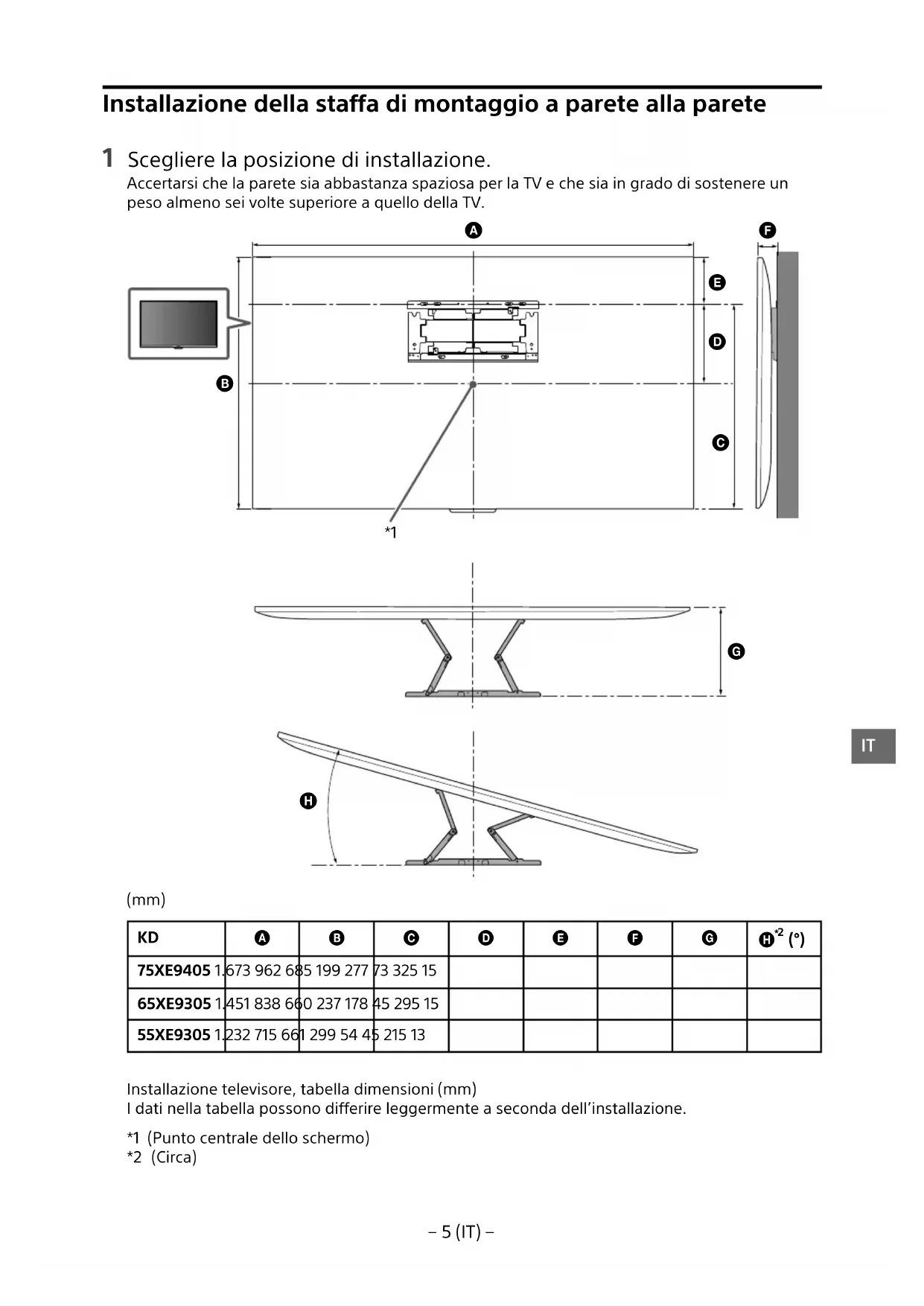

Installazione della staffa di montaggio a parete alla parete

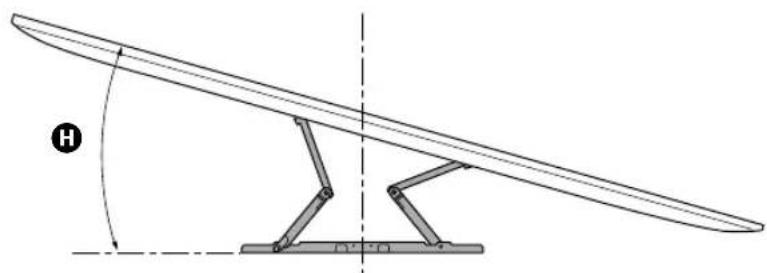

1 Scegliere la posizione di installment.

Accertarsi che la parete sia abbastanza spaziosa per la TV e che sua in grado di sostenere un peso almeno sei volte superiore a quello della TV.

(mm)

KD	A	B	C	D	E	F	G	H*2 (°)
75XE9405 1.	673 962 685	199 277	73 325 15
65XE9305 1.	451 838 660	237 178	45 295 15
55XE9305 1.	232 715 661	299 54 45	215 13

Installazione teilevisore, tabella dimensioni (mm)

I dati nella tabella possono differire leggermente a seconda dell'installazione.

1 (Punto centrale dello schermo)
2 (Circa)

3 Fare i fori basandosi sui contrassegni.

2 Allineare WM1 alla parete e contrassegnare sei punti.

Nota

Utilizzare una livella per controllare che WM1 sua al livello giusto.

5

Nota

Utilizzare una livella per verificare che la staffa di montaggio a parete sia al livello giusto.

Precauzioni

Non serrareecessivamente ibulloni.Un serraggio non corretto potrebberidurre la tenuta dei bulloni.

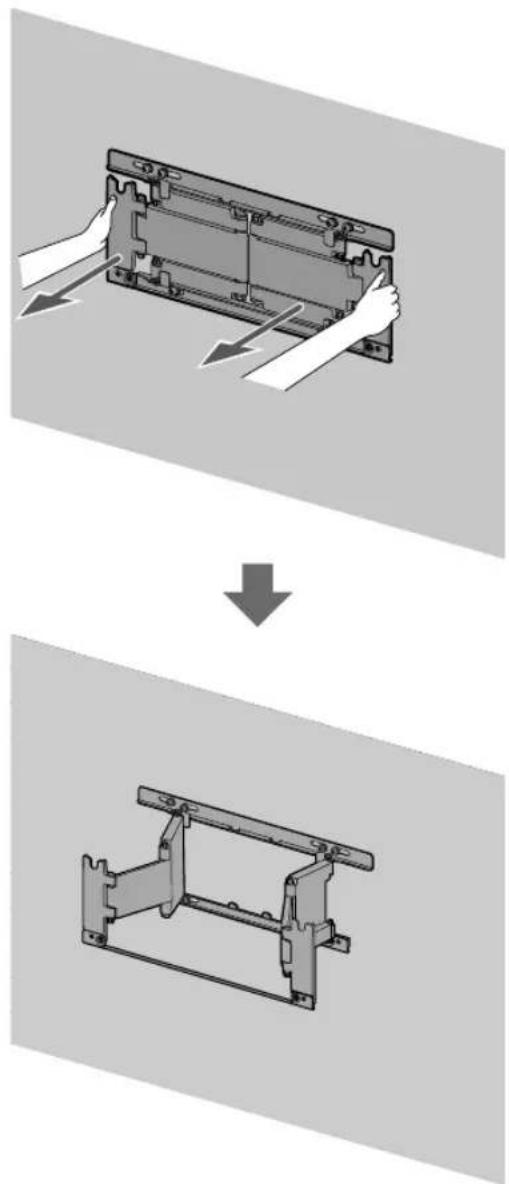

6 Estrarre il braccio di WM1 fino in fondo.

Preparazione per l'installazione della TV

1

2 Rimuovere le viti alla parte posteriore del teilevisore.

1 Solo per i modelli da 65 pollici (163,9 cm)
2 Solo per i modelli da 55 pollici (138,8 cm)

Precauzioni

Se il piedistallo è già fissato alla TV, accertarsi di fissare le parti della staffa di montaggio a parete alla TV prima di staccare il piedistallo.

3

4 Fissare WM4 alla TV (solo per i modelli da 75 pollici (189,3cm)

5 Solo per i modelli da 55 pollici (138,8 cm).

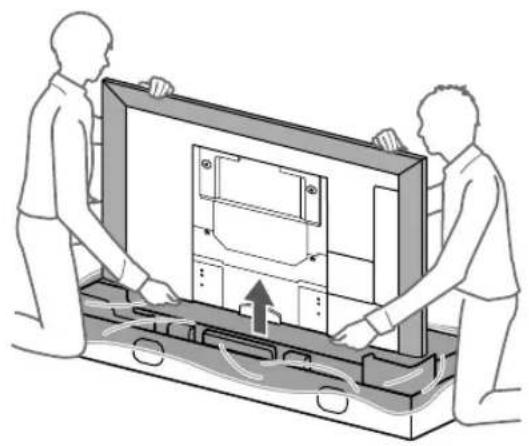

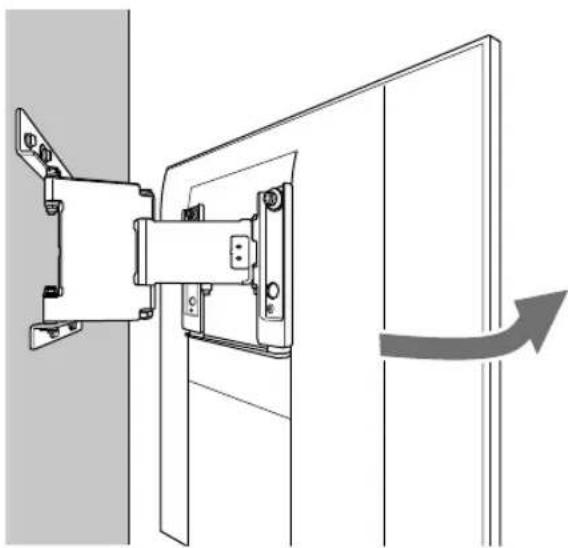

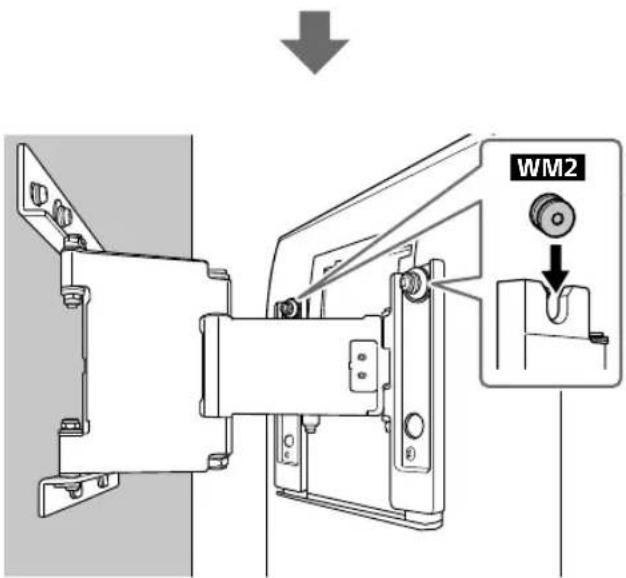

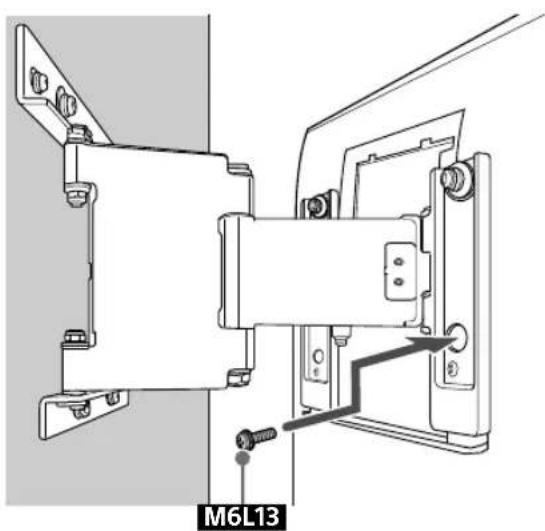

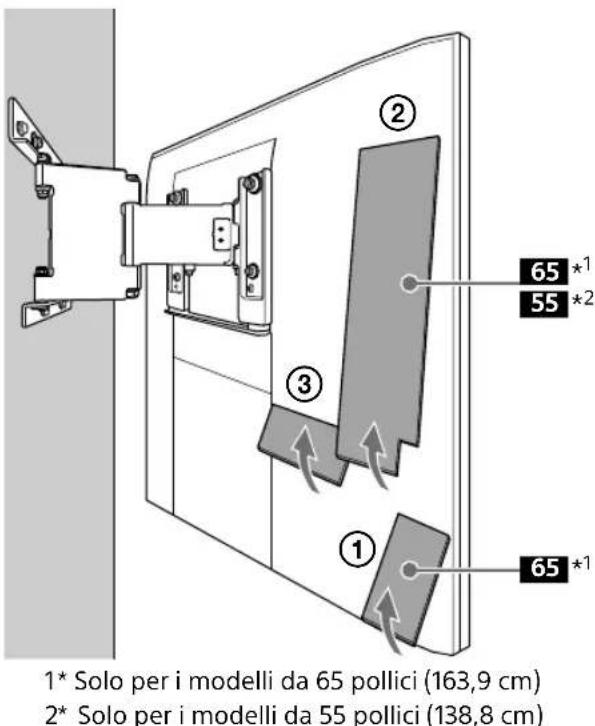

Installazione della TV sulla parete

1

3

2

4

5 Avvitare il lato sinistro e destro della staffa di montaggio a parete per regolare l'angolazione del TV.

6

7

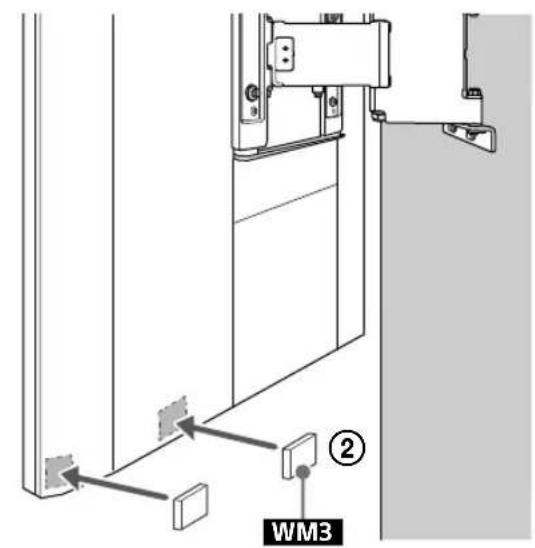

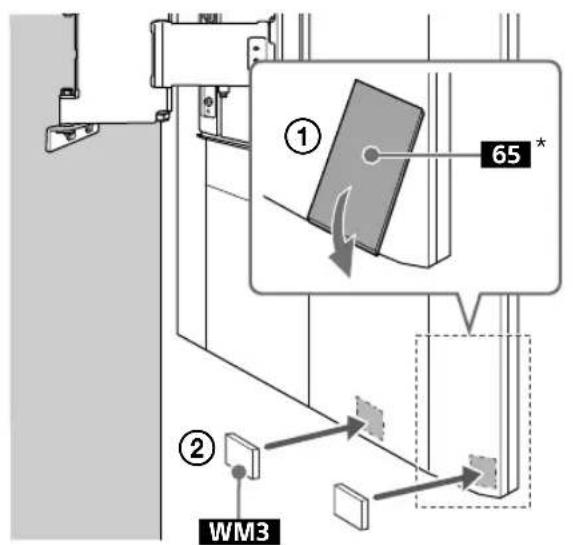

8 Fissare WM3.
Solo per i modelli da 65 pollici (163,9 cm)

9 10 Quando si sposta la TV,

afferrarla e tenerla saldamente dal fondo.

Caratteristiche tecniche

WM1

Dimensioni: (Approssimativo) (mm)

75\*1/65\*2

Peso (solo base): (Approssimativo)

75\*1/65\*2

2,7 kg

55\*3

2,3 kg

1 Solo per i modelli da 75 pollici (189,3 cm)
2 Solo per i modelli da 65 pollici (163,9 cm)
* 3 Solo per i modelli da 55 pollici (138,8 cm)

Design e caratteristiche tecniche sono soggetti a modifiche alla preavviso.
