Tipo di prodotto	Supporto a parete per televisore
Marca	Sony
Modello	SUWTS1
Compatibilità	Sony KZ-32TS1E (32 pollici) e KZ-42TS1E (42 pollici)
Peso massimo supportato	102 kg per KZ-32TS1E (25,5 kg × 4), 148 kg per KZ-42TS1E (37 kg × 4)
Materiale	Acciaio
Colore	Nero
Angolo di inclinazione	Inclinabile (regolazione tramite viti su entrambi i lati)
Distanza tra i supporti a parete	230 mm (utilizzando il righello di cartone fornito)
Fissaggio a parete	Viti non fornite, adatte al materiale della parete
Installazione	Da un rivenditore o personale autorizzato, minimo due persone
Sicurezza	Bulloni di sicurezza forniti (4 × 6 mm) per bloccaggio
Pezzi forniti	Supporti di montaggio sinistro/destro (A), supporti a parete (B), righello di cartone (C), bulloni di sicurezza (D), distanziali in nylon (E), foglio di protezione (F), viti Phillips (G), protezioni (H)
Ventilazione richiesta	Spazio di almeno 100 mm intorno al televisore
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita autorizzato
Garanzia	Consultare i termini e le condizioni generali di Sony

Domande frequenti - SUWTS1 SONY

Quali televisori sono compatibili con il supporto a parete Sony SUWTS1?

Questo supporto è progettato specificamente per i modelli Sony KZ-32TS1E (32 pollici) e KZ-42TS1E (42 pollici).

Posso installare il supporto a parete da solo?

No, l'installazione deve essere eseguita da un rivenditore o personale autorizzato e richiede almeno due persone per motivi di sicurezza.

Qual è il peso massimo supportato da questo supporto?

Il supporto può sopportare un peso almeno quattro volte superiore al peso del televisore: 102 kg per il KZ-32TS1E (25,5 kg × 4) e 148 kg per il KZ-42TS1E (37 kg × 4).

Quali strumenti e viti sono necessari per fissare il supporto alla parete?

Le viti di fissaggio a parete non sono fornite. È necessario utilizzare viti a testa esagonale e rondelle piatte adatti al materiale e alla struttura della parete.

Il supporto permette di inclinare il televisore?

Sì, il televisore può essere inclinato. Una volta installato, è possibile regolare la tensione di inclinazione serrando le viti da 5 mm situate su entrambi i lati dei supporti.

Come garantire una ventilazione adeguata del televisore?

Lasciare uno spazio di almeno 100 mm intorno al televisore e non bloccare le prese d'aria con oggetti come tende o carta.

Cosa fare se devo rimuovere il televisore dalla parete dopo l'installazione?

Inclinare il televisore al suo angolo massimo, rimuovere i quattro bulloni di sicurezza (D), spingerlo di nuovo piatto contro la parete, quindi sollevarlo per staccarlo dai supporti a parete.

I bulloni di sicurezza sono indispensabili?

Sì, è imperativo installare i quattro bulloni di sicurezza da 6 mm forniti per evitare che il televisore cada accidentalmente.

Come pulire il supporto a parete?

Utilizzare un panno morbido e asciutto. Evitare prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

Dove posso trovare pezzi di ricambio per questo supporto?

Contattare il servizio post-vendita autorizzato Sony o un rivenditore autorizzato per ottenere pezzi di ricambio.

MANUALE UTENTE SUWTS1 SONY

Manuale di installatione per rivenditori IT

Il presente manuale di installatione è riservato ai rivenditori o al personale di assistenza autorizzato. Installare l'apparecchio solo in presenza di personale

specializzato, onde evitare di procurarsi ferite gravi. Per installare l'apparecchio, rivolgersi ad un rivenditore o a personale di assistenza autorizzato. La casa produttrice non è responsabile per eventuali danni o ferite risultanti da un uso non corretto o un'installazione non adeguata. I diritti legali, se previsti, non vengono violati.

Per i rivenditori o il personale di assistenza autorizzato

Per installare l'apparecchio in modo sicuro, leggere per intero il presente manuale.

La casa produrtrice non è responsable per eventuali danni o ferite risultanti da un uso non corretto o un'installazione non adeguata. I diritti legali, se previsti, non vengono violati.

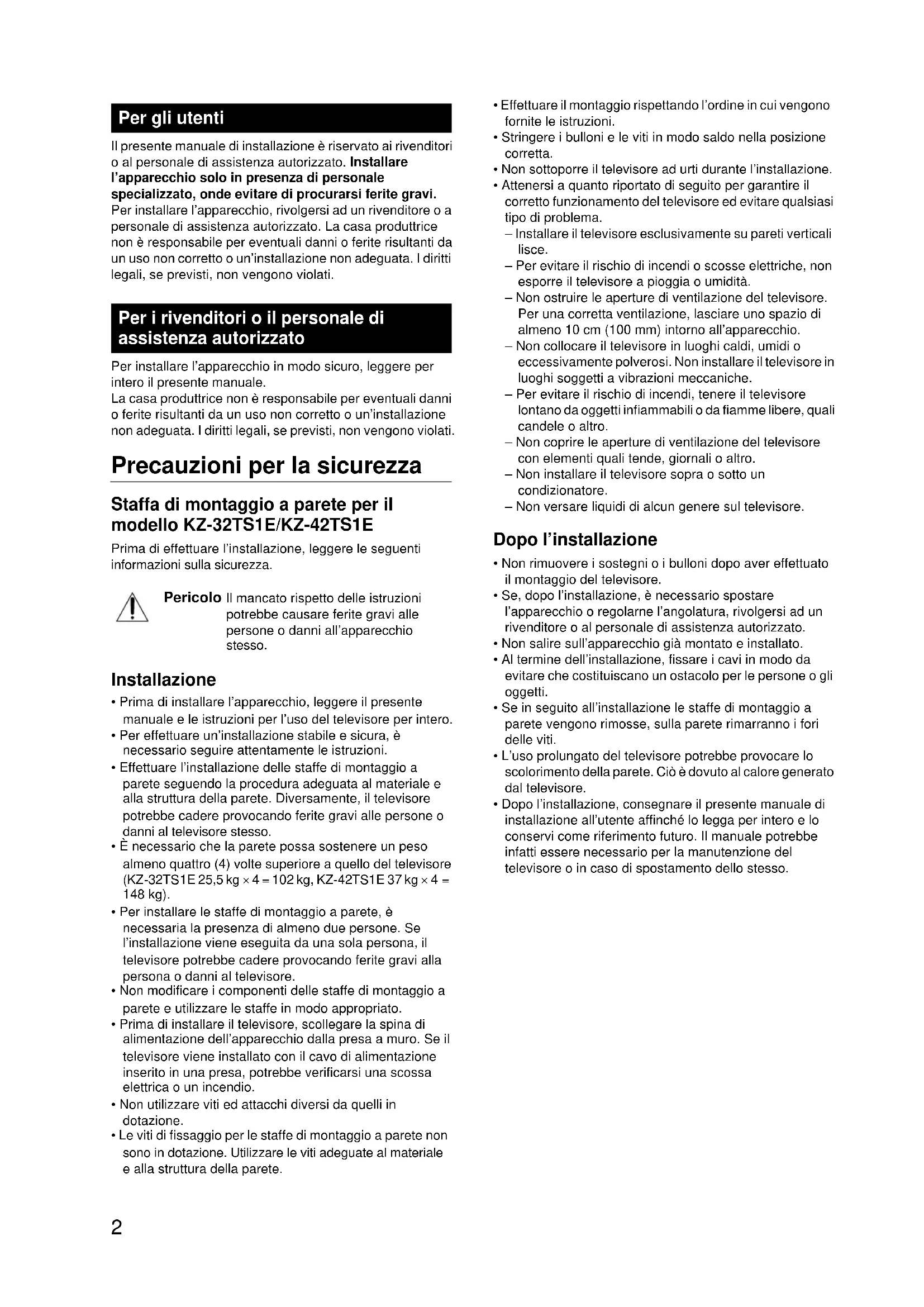

Precauzioni per la sicurezza

Staffa di montaggio a parete per il modello KZ-32TS1E/KZ-42TS1E

Prima di effettuare l'installazione, leggere le seguente informazioni sulla sicurezza.

Pericolo

Il mancato rispetto delle istruzioni potrebbe causare ferite gravi alle persona o uomini all'apparecchio stesso.

Installazione

• Prima di installare l'apparecchio, leggere il presente manuale e le istruzioni per l'uso del teilevisore per intero.
• Per effettuare un'installazione stabile e sicura, è necessario seguire attendamente le istruzioni.
• Effettuare l'installazione delle staffe di montaggio a parete seguito la procedura adeguata al materiale e alla struttura della parete. Diversamente, il tevisore potrebbe cadere provocando ferite gravi alle persono o danni al tevisore stesso.
• É necessario che laparete possa sostener un peso almeno quattro (4) volte superiore a quello del tevisore (KZ-32TS1E 25,5 kg × 4 = 102 kg, KZ-42TS1E 37 kg × 4 = 148 kg).
• Per installare le staffe di montaggio a parete, è necessaria la presenza di almeno due persona. Se l'installazione viene eseguita da una sola persona, il teilevisore potrebbe cadere provocando ferite gravi alla persona o dati al teilevisore.
• Non modificare i componenti delle staffe di montaggio a parete e utilizzare le staffe in modo appropriato.
• Prima di installare il tevisore, scollegare la spina di alimentazione dell'apparecchio alla presa a muro. Se il tevisore viene installato con il cavo di alimentazione inserito in una presa, potrebbe verificarsi una scossa elettrica o un incendio.
• Non utilizzare viti ed attacchi diversi da quelli in dotazione.

• Le viti di fissaggio per le staffe di montaggio a parete non sono in dotazione. Utilizzato le viti adeguate al materiale e alla struttura della parete.

• Effettuare il montaggio rispetto l'ordine in cui vengono fornite le istruzioni.

• Stringere i bulloni e le viti in modo saldo nella posizione corretta.
• Non sottoporre il teilevisore ad urti durante l'installazione.

• Attenersi a quanto riportato di seguito per garantire il corretto funzionamento del teilevisore ed evitare qualsiasi tipo di problema.

• Installare il teilevisore esclusivamente su pareti verticali lisce.

• Per evitare il rischio di incendi o scosse elettriche, non esporre il teilevisore a pioggia o umidità.
  Non ostruire le aperture di ventilazione del teilevisore. Per una corretta ventilazione, lasciare uno spazio di almeno 10cm (100mm) intorno all'apparecchio.
• Non collocare il televisore in luoghi caldi, umidi o eccessivamente polverosi. Non installare il televisore in luoghi soggetti a vibrazioni meccaniche.
• Per evitare il rischio di incendi, tenere il tevisore lontano da oggetti infiammabili o da fiamme libere, quali candele o altro.
• Non coprirle apertura di ventilazione del teilevisore con elementi quali tende, giornali o altri.
• Non installment il tevisore sopra o quello un condizionatore.
• Non versare liquidi di alcun genere sul tevisore.

Dopo l'installazione

• Non rimuovere i sostegni o i bulloni dopo aver effettuato il montaggio del tevisore.
• Se, dopo l'installazione, è necessario spostare l'apparecchio o regolarne l'angolatura, rivolgersi ad un rivenditore o al personale di assistenza autorizzato.
• Non salire sull'apparecchio già montato e installato.
• Al termine dell'installazione, fissare i cavi in modo da evitare che costituiscano un ostacolo per le persono o gli oggetti.
• Se in seguito all'installazione le staffe di montaggio a parete vengono rimosse, sulla parete rimarranno i fori delle viti.
• L'uso prolongato del teilevisore potrebbe provocare lo scolorimento della parete. Ciò è dovuto al calore generato dal teilevisore.
• Dop o I'installazione, conseignare il presente manuale di installazione all'utente affinché lo legga per intero e lo conservi come riferimento futuro. Il manuale potrebbe infatti essere necessario per la manutenzione del teilevisore o in caso di spostamento dello stesso.

Si consiglia di leggere attendamente il presente manuale per acquisire familiarità con l'uso, la corretta installmente e le precauzioni di sicurezza dell'apparecchio. Conservare il presente manuale in un luogo lavoramente accessibile come riferimento futuro.

NOTA

Durante l'installation, la sagoma di cartone (articolo 9) riportata nell'elenco delle parti è necessaria per una corretta separazione delle piastre a parete.

Non gettare via la sagoma di cartone prima diutilizzarla.

PUNTI DI MONTAGGIO PER I MODELLI AL PLASMA KZ-32TS1E / KZ-42TS1E

Punto 1: Verifica dei componenti

Verificare che nessun componente risulti mancante dopo il disimballaggio.

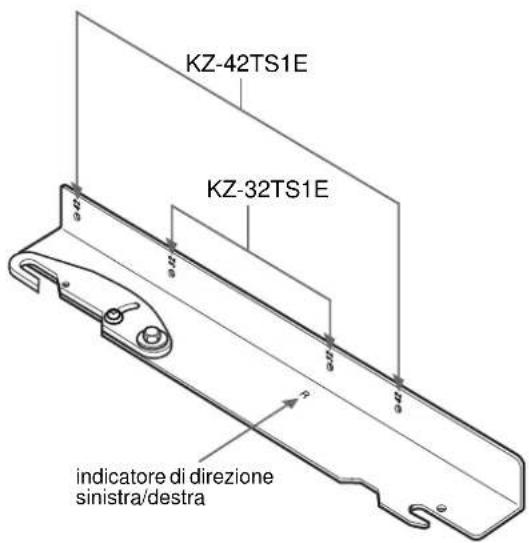

A	(R) 4-091-921-01 (L) 4-091-922-01	Bracci di montaggio sinistro e destro per i seguenti modelli di televisore: KZ-32TS1E e KZ-42TS1E ..................... 1 pz. (sinistro), 1 pz. (destro)
		Note: 1 puniti di montaggio per il televisore posso sono variate. Consultare lo schema relativo alle specifiche dei punti di montaggio.
B	4-091-923-01	Staffe di montaggio a parete..............2 pz.
C	4-091-924-01	Sagoma di cartone per un corretto spazio di separazione pari a 230 mm tra le staffe a parete.......1 pz.
D	4-091-925-01	Pomelli di sicurezza da 6 mm × 12 mm......4 pz.
E	4-091-926-01	Distanziatori in nylon da 15 mm..........4 pz.

Solo per il modello KZ-32TS1E

F	4-091-927-01	Foglio di copertura.......1 pz.
G	4-957-517-01	Viti Philips da 5 mm × 40 mm.......4 pz.
H	4-089-347-01	Coperchi.......2 pz.

Solo per il modello KZ-42TS1E

1

7-682-969-09

Viti Philips da 4 mm × 35 mm………4 pz.

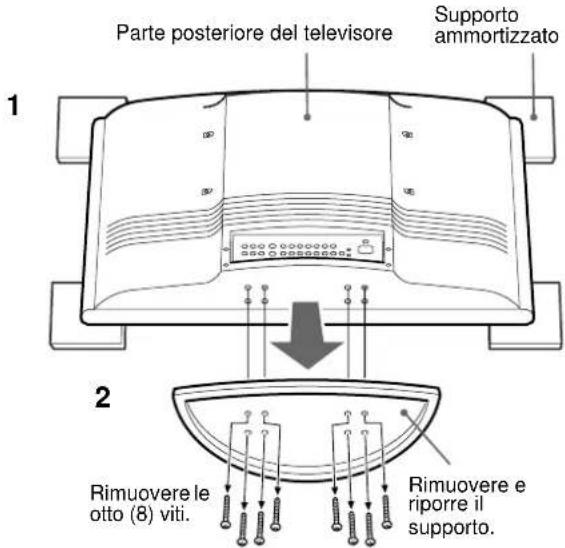

Punto 2: Rimozione dei supporti dal teileisore

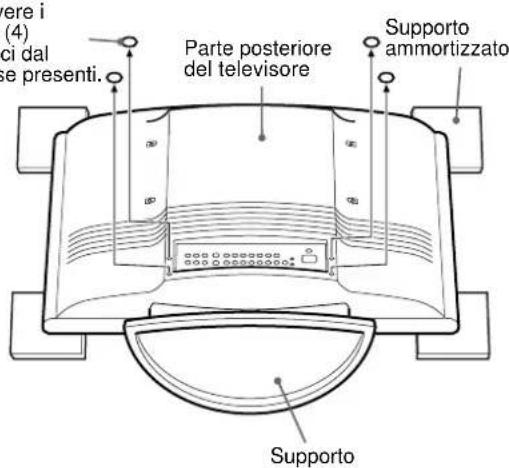

1 Collocare il modello a 32 pollici (KZ-32TS1E) o il modello a 42 pollici (KZ-42TS1E) su 4 supporti ammortizzati (non in dotazione).

Collocare il teileisore con lo scherno rivolto verso il basso e parallelo al pavimento, facendo in modo che la base/il supporto non tocchi il pavimento stesso.

2 Rimuovere la base/il supporto dal tevisore.

Per il modello KZ-32TS1E

Nella parte inferiore del pannello posteriori del teilevisore, tagliare via con le forbici i 4 cappucci (se presenti) e rimuovere i residui di plastica utilizzando un alesatore, affinche le aperture risultino sufficientemente rotonde e uniformi da consentire la rimozione delle viti. Per il modello KZ-42TS1E

Nella parte inferiore del supporto del teilevisore, sono collocate le viti di fissaggio del supporto. Rimuovere tutte le viti che servono a fissare la base al teilevisore utilizzando un cacciavite magnetico (Philips).

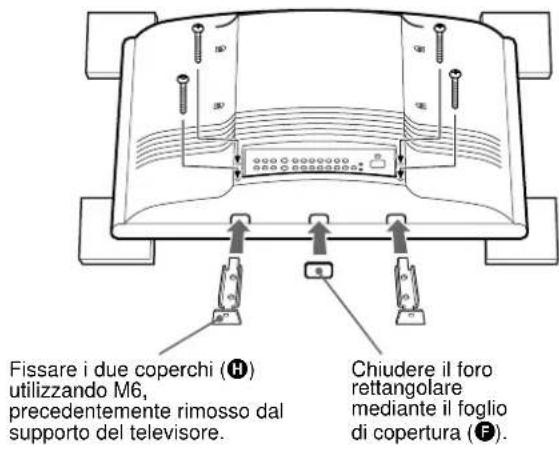

3 Solo per il modello KZ-32TS1E

Applicare i coperchi (F, H) nella parte inferiore del teilevisore.

KZ-32TS1E

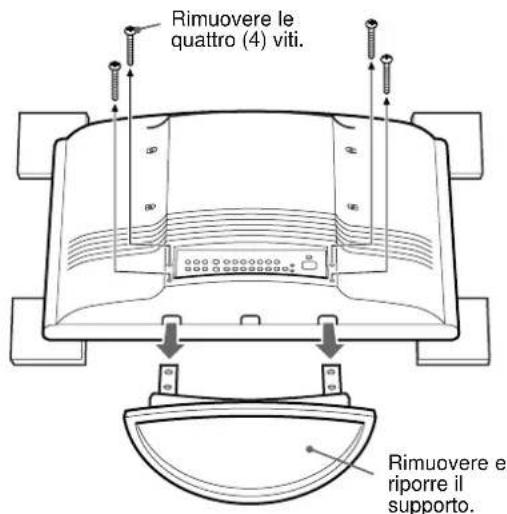

Rimozione del supporto e montaggio dei coperchi

1

3

2

KZ-42TS1E

Rimozione del supporto

Attenzione

L'installation degli apparetti deve essere eseguita esclusivamente dai rivenditori o dal personale di assistenza autorizzato. Installare in un luogo appropriato, verificando la sicurezza e la resistenza della struttura dellapane, onede evitare di causare danni.

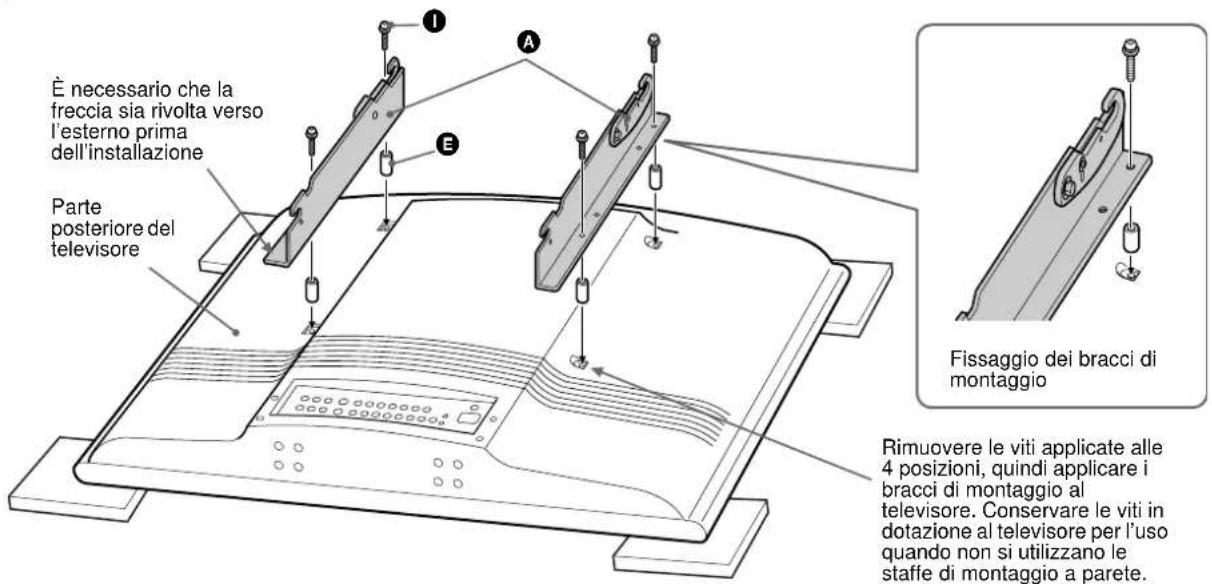

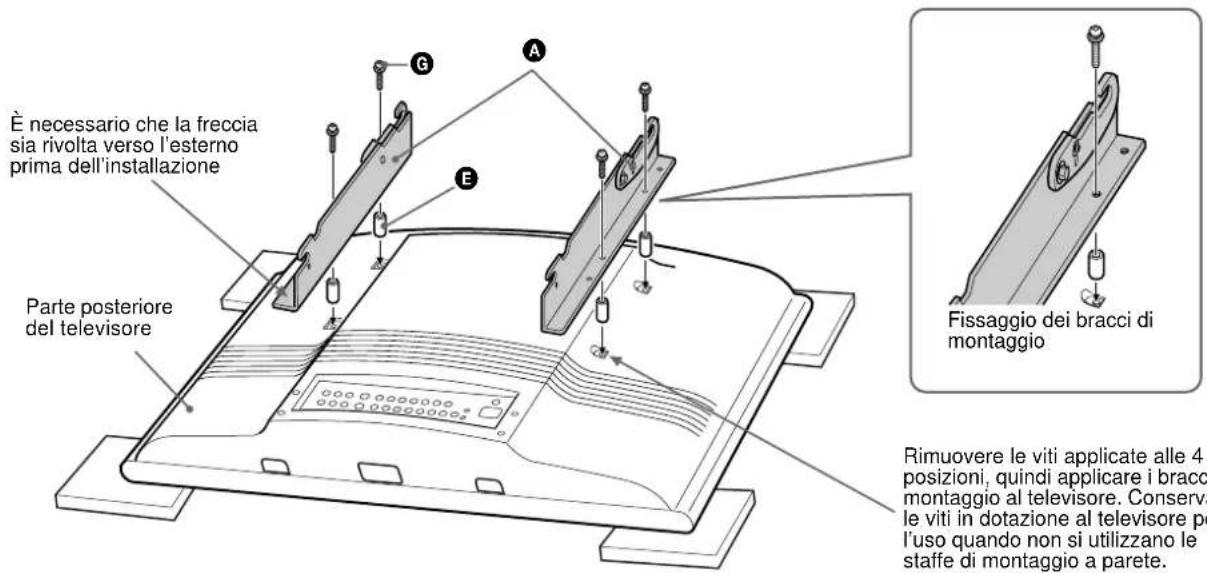

Punto 3: Applicazione dei bracci di montaggio al teilevisore

Utilizzare la tabella dei componenti nella sezione "Punto 1: Verifica dei componenti" a pagina 3 del presente manuale per identificare il componente di montaggio appropriato. I punti di montaggio sui bracci (A) variano in base alle dimensioni del teilevisore. Vedere la sezione "PUNTI DI MONTAGGIO PER I MODELLI AL PLASMA KZ-32TS1E / KZ-42TS1E" a pagina 3 del presente manuale.

Capovolgere il tevisore su una superficie morbida e piana, quindi individuare i punti di montaggio situati nella parte posteriore del tevisore. Fissare i bracci di montaggio sinistro e destro (A) al tevisore mediate le viti (G, 1), accertandosi che il gancotto a vite superiore, il dato e la freccia di riferimento siano rivolti verso i bordi esterni del tevisore.

Nota

Non stringere cecessivamente le viti di fissaggio della staffa, onde evitare danni alla fillettatura interna del tevisore.

KZ-32TS1E

KZ-42TS1E

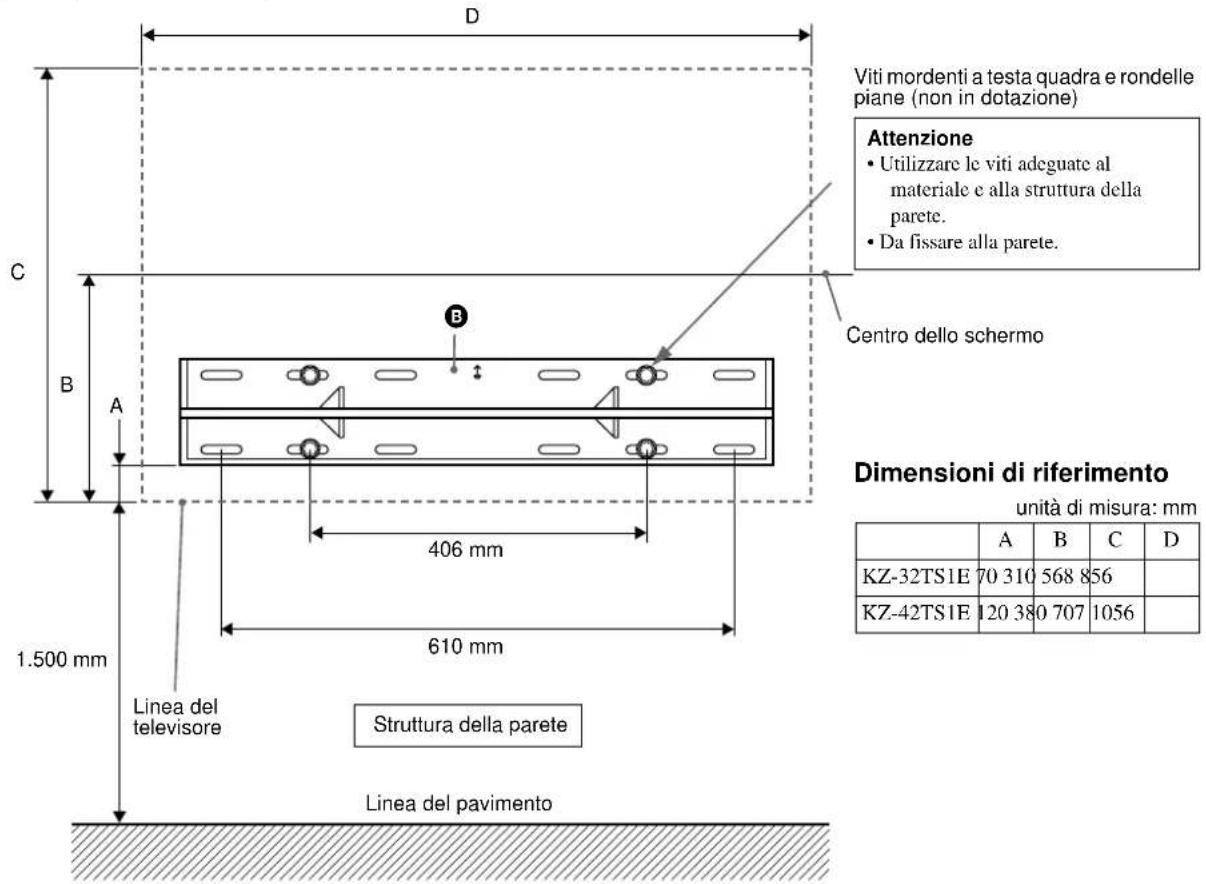

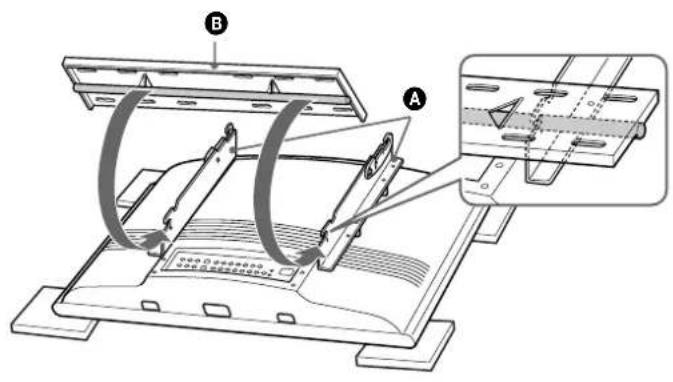

Punto 4: Fissaggio delle staffe di montaggio a parete inferiori (esempio per il fissaggio ad una parete in legno)

É necessario fissare le staffe di montaggio (6) ad una parete in grado di sostener un pesoEDI almeno a quattro (4) volte quello dell'apparecchio (KZ-32TS1E 25,5 kg × 4 = 102 kg, KZ-42TS1E 37kg× 4 = 148kg) . Per determinare l'altezza centrale per la visione del teilevisore, esguire quanto segue:

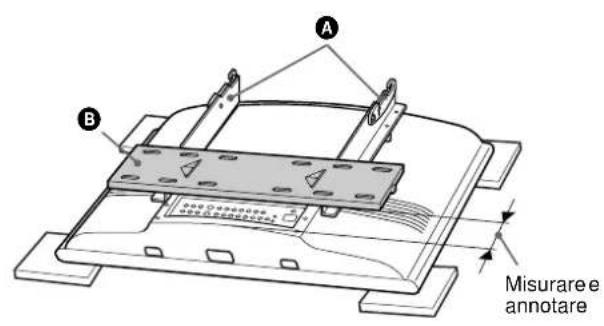

1 Collocare provvisiamente la barretta della staffa di montaggio a parete superiore (B) in corrispondenza del gancotto inferiore dei bracci di montaggio fissati (A), quando determinare e annotare la distanza tra la parte inferiore del teilevisore e la parte inferiore della staffa di montaggio a parete (A).

2 Misurare la distanza tra il pavimento e il punto in cui verrà collocata la parte inferiore del teilevisore (ad esempio, 1.500 mm). Aggiungere la distanza annotata all'ultima misurazione effetuata (1.500 mm), quindi contrassegnare i primi punti di fissaggio (ad esempio, 1.500 mm + 70 mm = 1.570 mm). Collocare nella posizione corretta e fissare la staffa di montaggio a parete inferiore (B) utilizzato quattro (4) viti mordenti a testa quadra e quattro rondelle piane (non in dotazione).

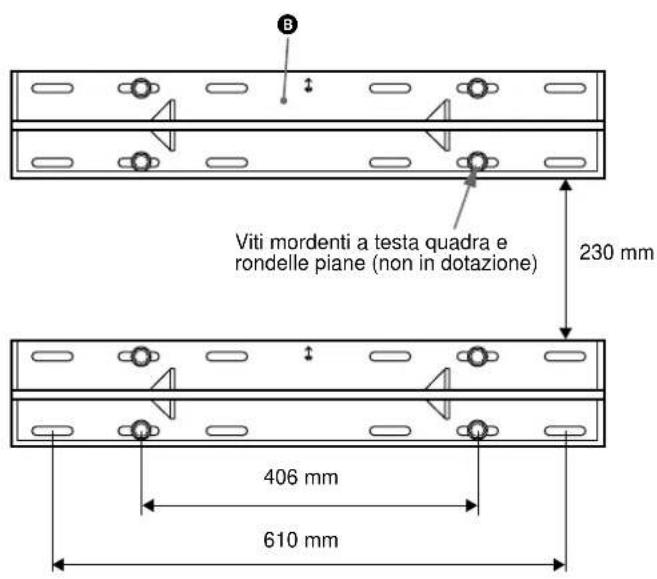

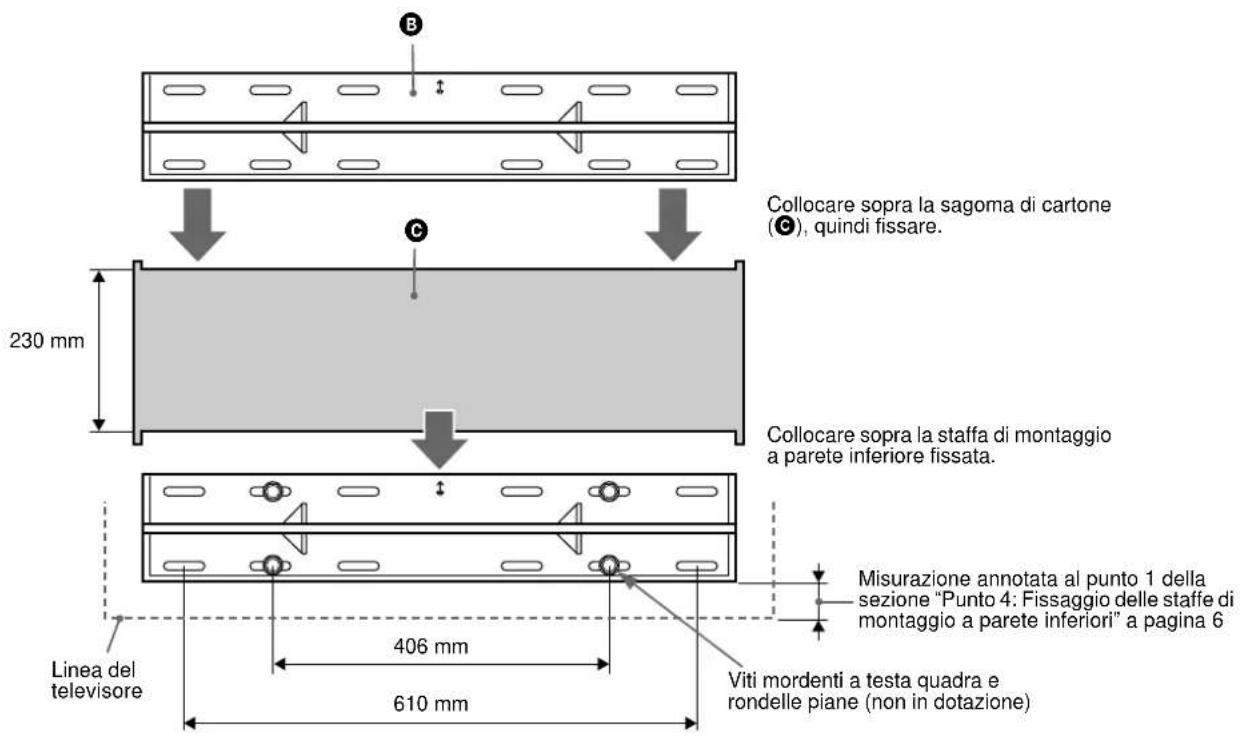

Punto 5: Fissaggio delle staffe di montaggio a parete superiori

1 Una volta fissata alla struttura della parete la staffa di montaggio a parete inferiore, collocare la sagoma di cartone in dotazione (C) sopra i bordi esterni superiori della staffa di montaggio a parete inferiore. Collocare i bordi inferiore ed esterno della staffa di montaggio a parete superiore (D) nella parte superiore della sagoma di cartone (G), quando contrassegnare il secondo gruppo di puniti di fissaggio per la staffa di montaggio a parete superiore (B).

2 Fissare la staffa di montaggio a parete superiore (B) utilizzando quattro (4) viti mordenti a testa quadra e quattro rondelle piane (non in dotazione). è necessario fissare la staffa di montaggio ad una parete che possa sostener un peso almeno quattro (4) volte superiore a quello dell'apparecchio. La distanza massima tra le due staffe di montaggio a parete deve correpondere a 230 mm.

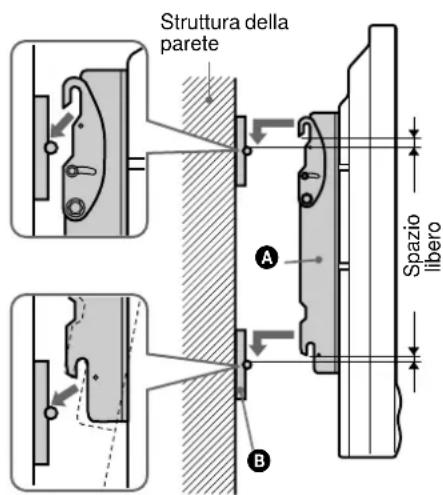

Punto 6: Montaggio del teilevisore mediante le staffe di montaggio a parete

1 Con i gancetti di inclinazione superiori dei bracci di montaggio (A) in posizione verticale, sollevare il teilevisore con i bracci di montaggio (A) applicati (è necessario l'intervento di almeno 2 persone), quindi collocare il teilevisore in posizione verticale contro la parete con gli alloggiamenti per il fissaggio dei bracci di montaggio superiore e inferiore (A) leggermente più in alto rispetto alle barrette di acciaio delle staffe di montaggio a parete superiore e inferiore (B).
2 Mantenendo il teilevisore in posizione verticale, abbassarlo fino a che gli alloggiamenti dei bracci di montaggio (A) non sono correttamente agganciati alle barrette di acciaio delle staffe di montaggio a parete superiore e inferiore (B). Spingere delicatamente i bordi superiori sinistro e destro del teilevisore per inclinarlo fino ad un massimo di 10^ , quindi installare i quattro pomelli di sicurezza da 6 mm (D) su ciascun braccio di montaggio (A).

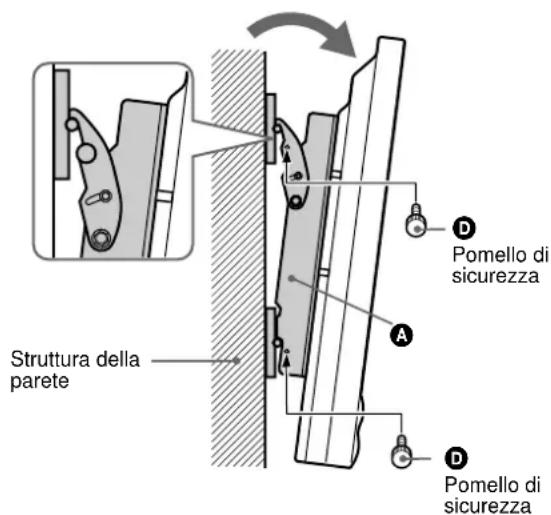

Nota

Per rimuovere il teilevisore alla parete, è sufficiente posizionarlo al livello massimo di inclinazione, rimuovere i quattro pomelli di sicurezza da 6 mm (D), quindi riportare il teilevisore in posizione verticale e sollevarlo per staccarlo alla parete.

Attenzione

Accertarsi di installare i pomelli di sicurezza (D), onde evitare che il teilevisore cada a terra.

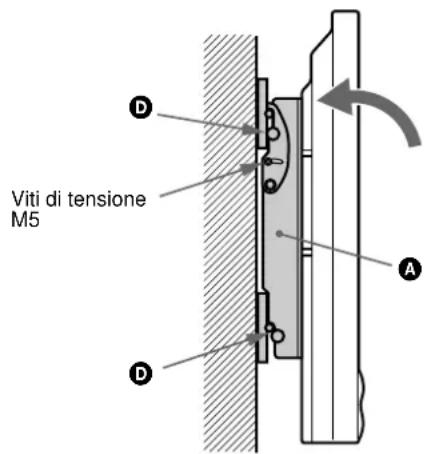

Punto 7: Regolazione della tensione

Tensione:

Per regolare la tensione di inclinazione, stringere le viti da 5mm su entrambi i lati delle staffe.

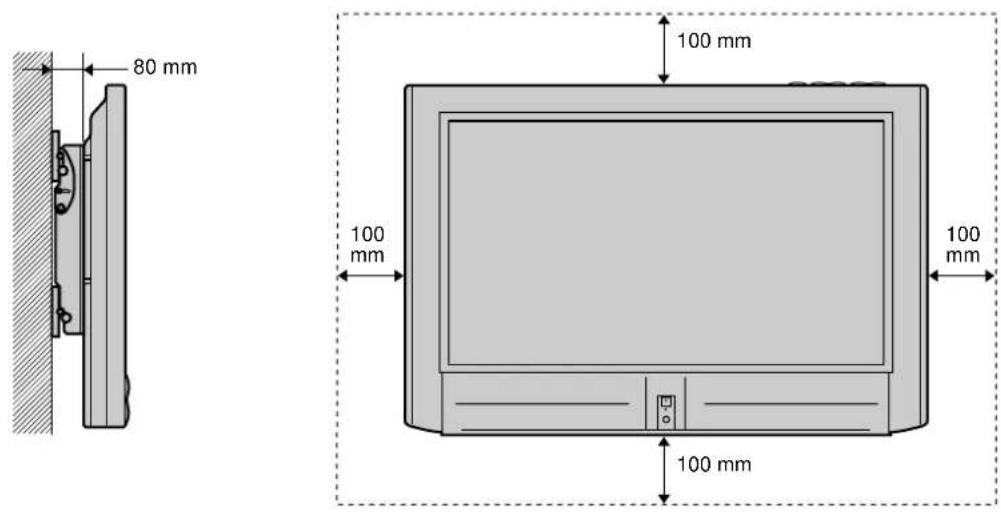

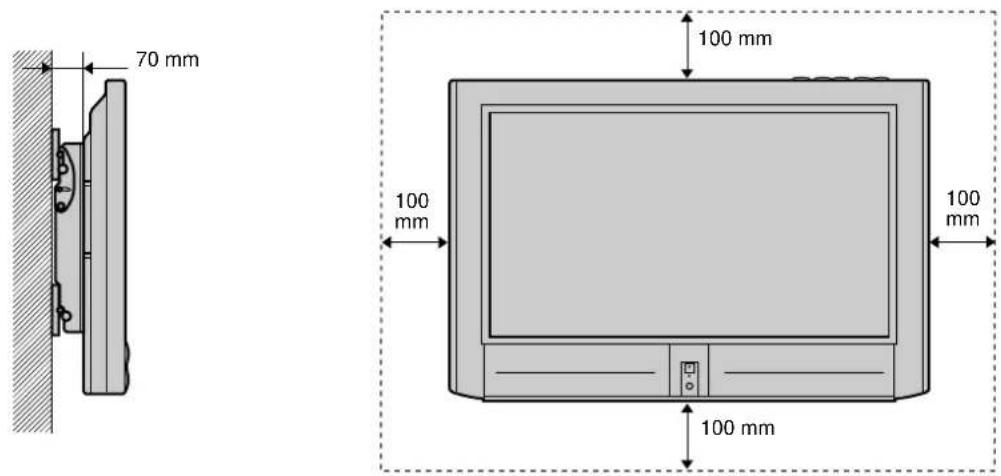

Ventilazione appropriata

ATTENZIONE

Quando il tevisore viene installato, e necessario lasciare un spazio che consenta un' appropriata ventilazione del tevisore stesso.

KZ-32TS1E

KZ-42TS1E
