MANUAL DE USUARIO SUWTS1 SONY

Manual de instalación para el distribuidor ES

Este manual de instalación está dirigido a los proveedores o al personal de servicios专业技术 autorizado. No instale nunca launidad por su cuenta. De lo contrario, podrián producirse graves daños personales.

Consulte al proveedor o al personal de service专业技术 autorizo para la instalacion de esta unidad. Declinamosrialquier responsabilidad por los daños o heridas producidos por una manipulacion incorrecta o una instalacion inadecka. Sus derechos legales (en caso de haberlos) no se ven afectados.

Para los proveedores o el personal de增值服务专业技术 autorizzato

Para garantizar la seguridad de la instalacion de la unidad, lea atentamente este manual.

Declinamos cualquier responsabilidad por los daños o heridas producidos por una Manipulación incorrecta o una instalación inadequada. Sus derechos legales (en caso de haberlos) no se ven afectados.

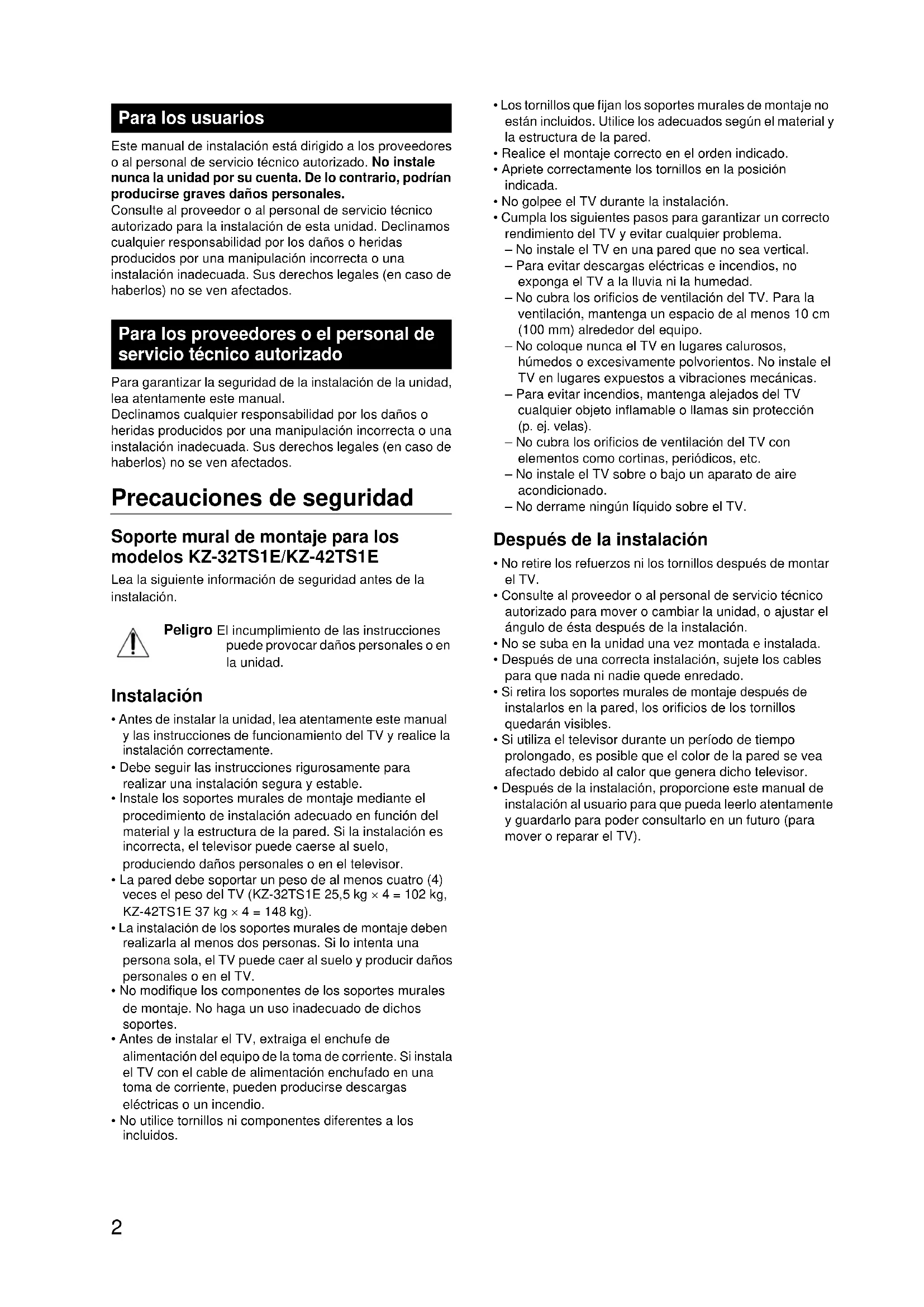

Precauciones de seguridad

Sopporte mural de montaje para los modelos KZ-32TS1E/KZ-42TS1E

Lea la asigniente informacion de seguidas antes de la instalacion.

Peligro El incumplimiento de las instrucciones可能导致 provocar daños personales o en la unidad.

Instalación

• Antes de instalar la unidad, lea atentamente estemanual y las instrucciones de funciona del TV y realiza la instalacion correctamente.
• Debeooter las instruetiones rigurosamente para realizar una instalacion segura y estable.
• Instale los soportes murales de montaje mediante el procedimiento de instalación adecuado en función del material y laestructura de la pared. Si la instalación es incorrecta, el televisor pueda caerse al suelo, produciendo días personales o en el televisor.
• La pared debe soportar un peso de al menos cinco (4) vezes el peso del TV (KZ-32TS1E 25,5 kg × 4 = 102 kg, KZ-42TS1E 37 kg × 4 = 148 kg).
• La instalación de los soportes murales de montaje deben realizarla al menos dos personas. Si lo intenta una persona sola, el TV pueda caer al sueño y producir días personales o en el TV.
• No modifie les components de los soportes murales de montaje. No haga un uso inadequado de dichos soportes.
• Antes de instalar el TV, extraiga el enchufe de alimentacion del equipo de la toma de corriente. Si instalal el TV con el cable de alimentacion enchufado en una toma de corriente, pueda producirse descargas electricas o un incendio.

• No utility tornillos ni componentes differentes a los inclusos.

• Los tornillos que fjan los soportes murales de montaje no está incluidos. Utilice los adecuados según el material y la estructura de la pared.
  Realice el montaje correcto en elorden indicado.

• Apriete correctamente los tornillos en la posicion indicada.
• No golpee el TV durante la instalación.

• Cumpla los siguientes pasos para garantizar un correcto rendimiento del TV y evaporarrialquier problema.

• No instale el TV en una pared que no sea vertical.

• Para evaporar descargas eletricas e incendios, no exponga el TV a la lluvia ni la humedad.
• No cubra los orificios de ventilacion del TV. Para la ventilacion, mantenga un espacio de al menos 10 cm (100 mm) alrededor del equipo.
• No coloque nunca el TV en lugares calurosos, humedes o excessivamente polvorientos. No instale el TV en lugares expuestos a vibraciones mecánicas.
• Para evaporar incendios, mantenga alejados del TVrialquier objeto inflamabile o llamas sin proteccion (p.ej.velas).
• No cubra los orificios de ventilacion del TV con elementos como cortinas, periodicos, etc.
• No instale el TV sobre o bajo un aparato de aire acondicionado.
• No derrame ningún liquido sobre el TV.

Después de la instalación

• No retire los refuerzos ni los tornillos afterwards de montar el TV.
• Consulte al proveedor o al personal de servicios专业技术 autorizo para mover o ALTERAR la unidad, o ajustar el ángulo de estaupon de la instalación.
• No se suba en launidad una vez montada e instalada.
• Después de una correcta instalación, sujepte los cables para que nada ni nadie quede enredado.
• Si retina los soportes murales de montaje antes de instalarlos en la pared, los orificios de los tornillos quedarán visibles.
• Si utilizes el telesorador durante un periodo de tiempo prolongado, es posible que el color de la pared se va afectado bajo al calor que genera dicho telesorador.
• Después de la instalación, proportionscione este manual de instalación al usuario para que pueda leerlo atentamente y guardarlo para poder consultarlo en un futuro (para mover o reparar el TV).

Le recomendamos que lea atentamente este manual para familiarizarse con el uso de la unidad, asi como con su correcta instalacion y las precauiones de seguridad. Conserve estemanual en un lugar fácilmente accesible para poder consultarlo en un futuro.

NOTA

Durante la instalacion, necessitar a plantilla de carton (Elemento) de la lista de componentes para Obtener una separacion adecuada de los soportes murales. No deseche la plantilla de carton antes de utilisera.

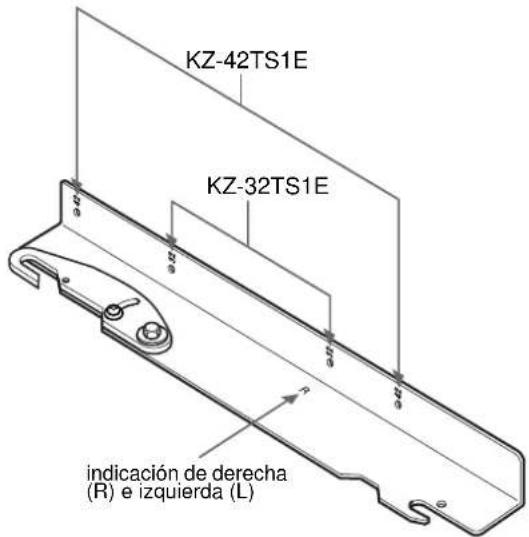

PUNTOS DE MONTAJE PARA LOS MODELOS DE PLASMA KZ-32TS1E / KZ-42TS1E

Paso 1: Comprobación de los componentes

Compruebe que no falta ningún componente antes de abrir el embalaje.

A	(R) 4-091-921-01 (L) 4-091-922-01	Brazos de montaje izquierdo y derecho para el TV (KZ-32TS1E) (KZ-42TS1E) ............. I pieza (izquierda), 1 pieza (derecha) Nota: Los+puestos de montaje dependen del Modelo de TV. Consulte el esquema para poder las specifications de los+puestos de montaje.
B	4-091-923-01	Soyportes murales de montaje....... 2 piezas
C	4-091-924-01	Plantilla de cartón para Obtener unaSeparateda exacta de 230 mm en los soportes murales....... 1 pieza
D	4-091-925-01	Tornillos de seguridad de 6 mm × 12 mm ............ 4 piezas
E	4-091-926-01	Separadores de nylon de 15 mm ............ 4 piezas

Sólo KZ-32TS1E

F	4-091-927-01	Placa de cobertura....... 1 pieza
G	4-957-517-01	Tornillos Phillips de 5 mm × 40 mm....... 4 piezas
H	4-089-347-01	Cubiertas....... 2 piezas

Sólo KZ-42TS1E

1

7-682-969-09

Tornillos Phillips de 4 mm × 35 mm ............ 4 piezas

Paso 2: Desmontaje de los soportes del TV

1 Colque el Modelo de 32" (KZ-32TS1E) o de 42" (KZ-42TS1E) sobre 4 soportes acolchados (no incluidos). La pantalla del TV debe situarse hacia bajo, paralela con el sueo. La base/soporte no debe tocar el sueo.
2 Extraiga la base/soporte del TV.

En el modelo KZ-32TS1E

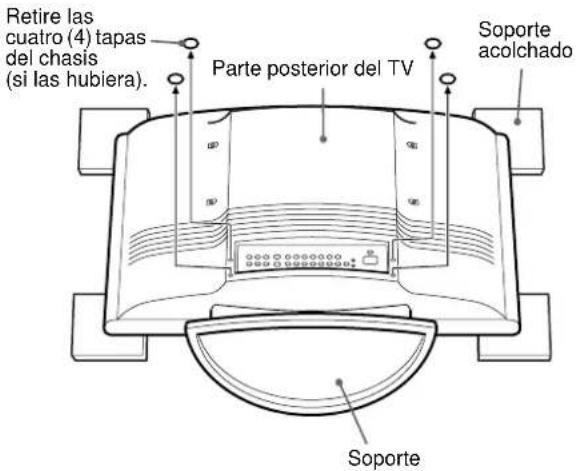

En la parte inferior del panel posterior del TV, recorte las 4 tapas del panel posterior (si las hay) medianteunas tijeras adecuadas y raspe las rebabas de plastico con un escariador, para que el orificio sea lo suficientmente redondo y liso como para poder retirar un tornillo.
En el modelo KZ-42TS1E

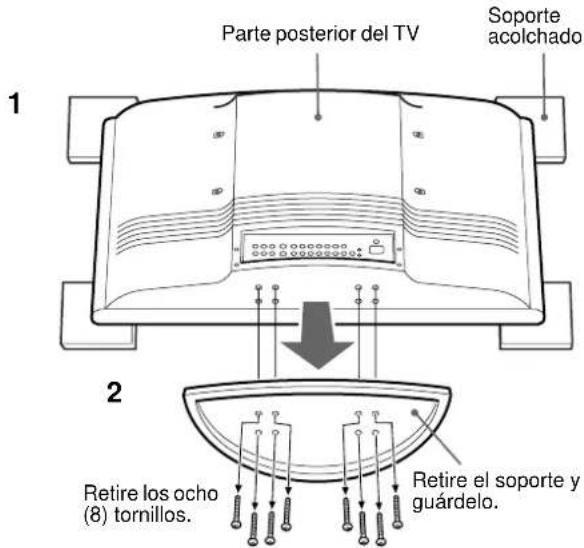

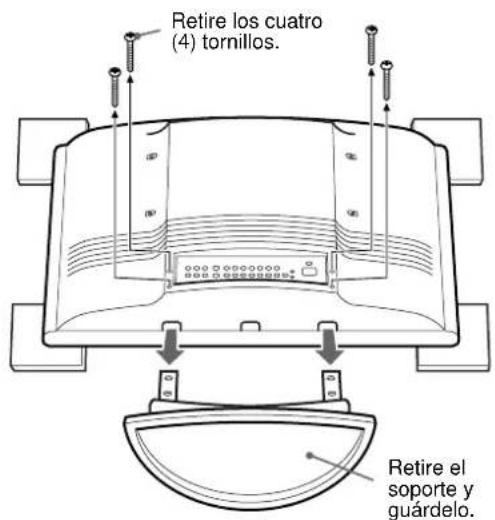

En la parte inferior del soporte del TV, se encuentran los tornillos que lo sujetan. Mediente un destornillador magnétique (Phillips), retire los tornillos que sujetan el soporte al TV.

3 Sólo KZ-32TS1E

Instale las cubiertas (F,H) en la parte inferior del televisor.

KZ-32TS1E

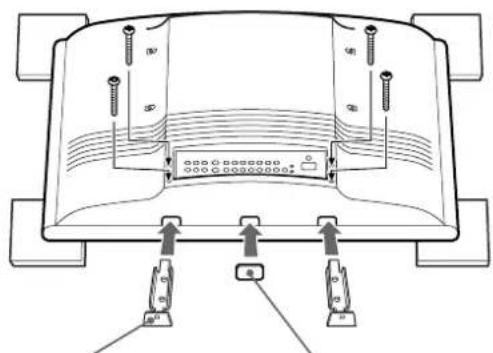

Desmontaje del soporte y montaje de las cubiertas

1
3

Fijie las dos cubiertas (H) mediante M6, retrado anteriorsme del soporte del TV.
Cierre el orificio rectangularamente la placacobertura (F).

2

KZ-42TS1E
Desmontaje del soporte

Precaución

La instalacion de las unidades solo debe realizarla el proveedor o el personal de serviceo techniciano autorizo. Realice la instalacion en un lugar adeuado comprobando la estuctura y durabilitad de la pared para garantizar la segudad y evitar accidentes.

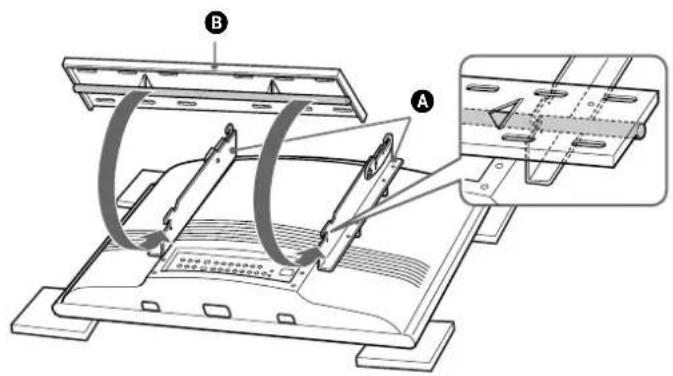

Paso 3: Colocación de los brazos de montaje en el TV

Utilice la tabla de componentes del "Paso 1: Comprobacion de los componentes" de la pagina 3 de este manual para identificar los componentes adequados. Los+punos de montaje de los brazos de montaje (A) son differentes dependiendo del tameno del TV.Consulte PUNTOS DE MONTAJE PARA LOS MODELOS DE PLASMA KZ-32TS1E / KZ-42TS1E" en la pagina 3 de este manual.

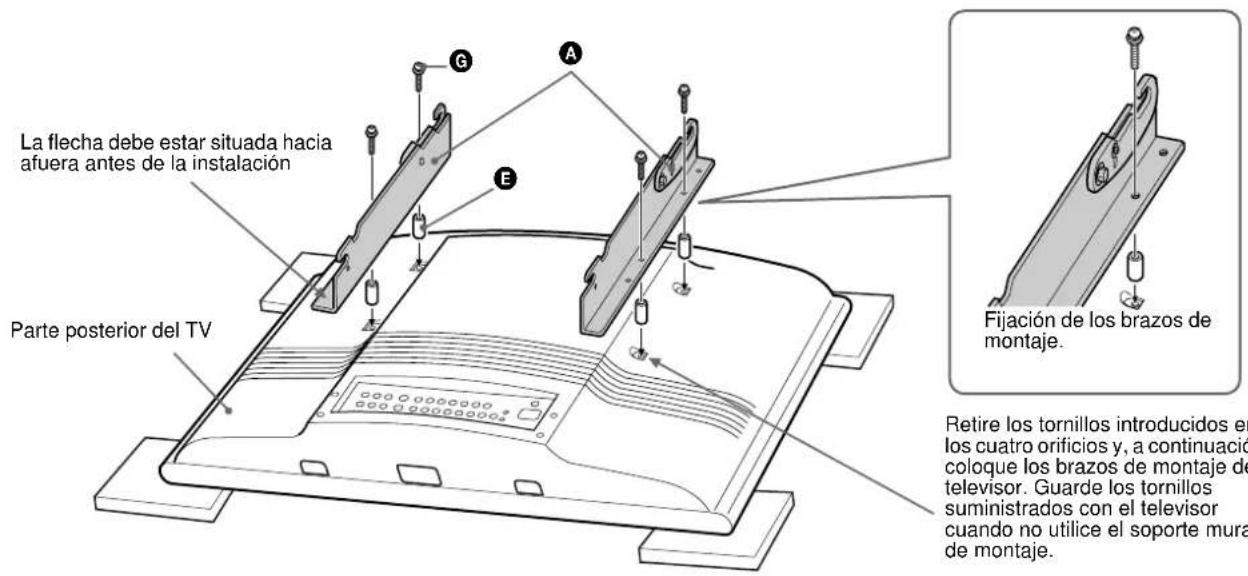

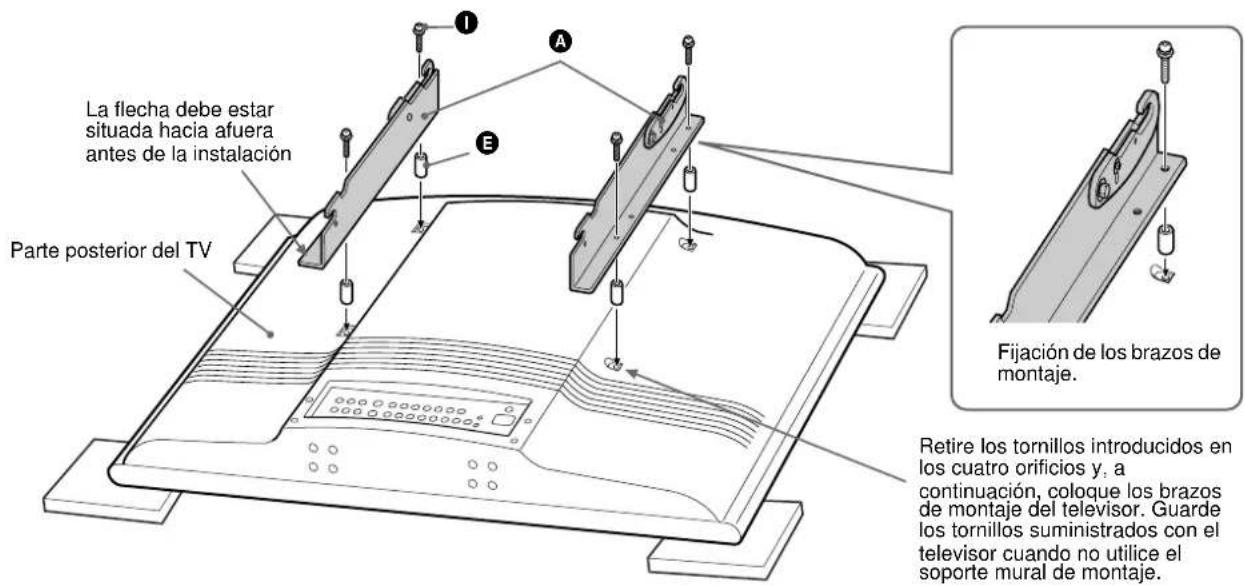

Coloque el TV invertido sobre una superficie blanda y lisa. Localice los+puntos de montaje situados en la parte posterior del TV. Fije los brazos de montaje izquierdo y derecho (A) en el televisor con los tornillos (G, 1), asegurandose de que el tornillo de anclaje superior, la tuerca y la flecha de referencia esten situados hacia los bordes exteriores del televisor.

Nota

No apriecte excessivamente los tornillos de montaje de los soportes, ya que podra dañar la roscá de montaje interior del TV.

KZ-32TS1E
KZ-42TS1E

Precaución

Instale la unidad de acuerdo con el procedimiento de instalacion adecuado segun el material y estrctura de la pared.

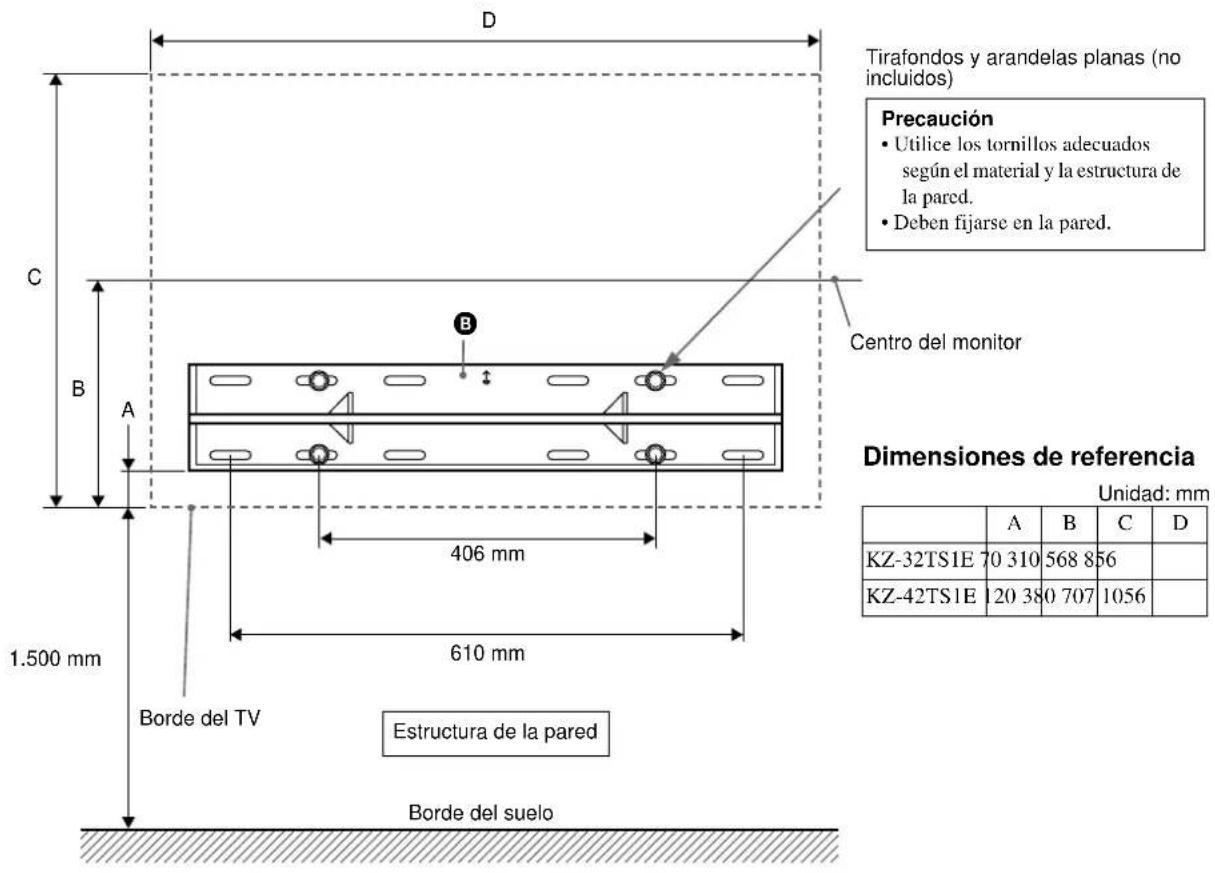

Paso 4: Fijación de los soportes murales de montaje inferiores (Ejemplo de fjación de un teóristor a una pared de madera)

Los soportes murales de montaje (B) deben colocarse en una pared que pueda soportar al menos cinco (4) vezes el peso de la unidad (modelo KZ-32TS1E 25,5 kg × 4 = 102 kg, modelo KZ-42TS1E 37 kg × 4 = 148 kg). Para determinar la alta de visualización central del TV:

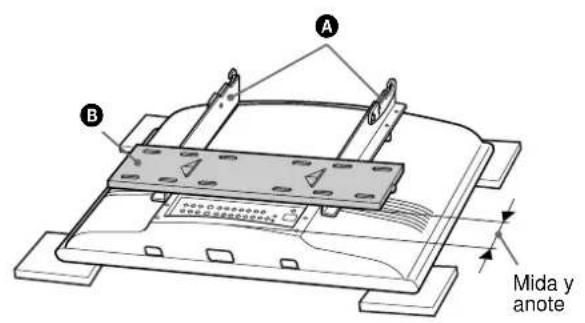

1 Colque de forma provisional la varilla del soporte mural de montaje inferior (6) en el anclaje inferior de los brazos de montaje instalados (4) y, a continuacion, determine y anote la distancia queSeparateda la parte inferior del TV de la parte inferior del soporte mural de montaje (4).

2 Mida la distancia desde el suejo hasta la posicjion deseada de la parte inferior del TV (en el ejemplo, 1.500 mm). Sume la distancia anotada y la marca de 1.500 mm. Ya peutecar los primeros punto de fijacion (en el ejemplo, 1.500mm + 70mm = 1.570mm) . Nivele y fije el soporte mural de montaje inferior () mediante quatre (4) tirafondos y arandelas planas (no incluidos).

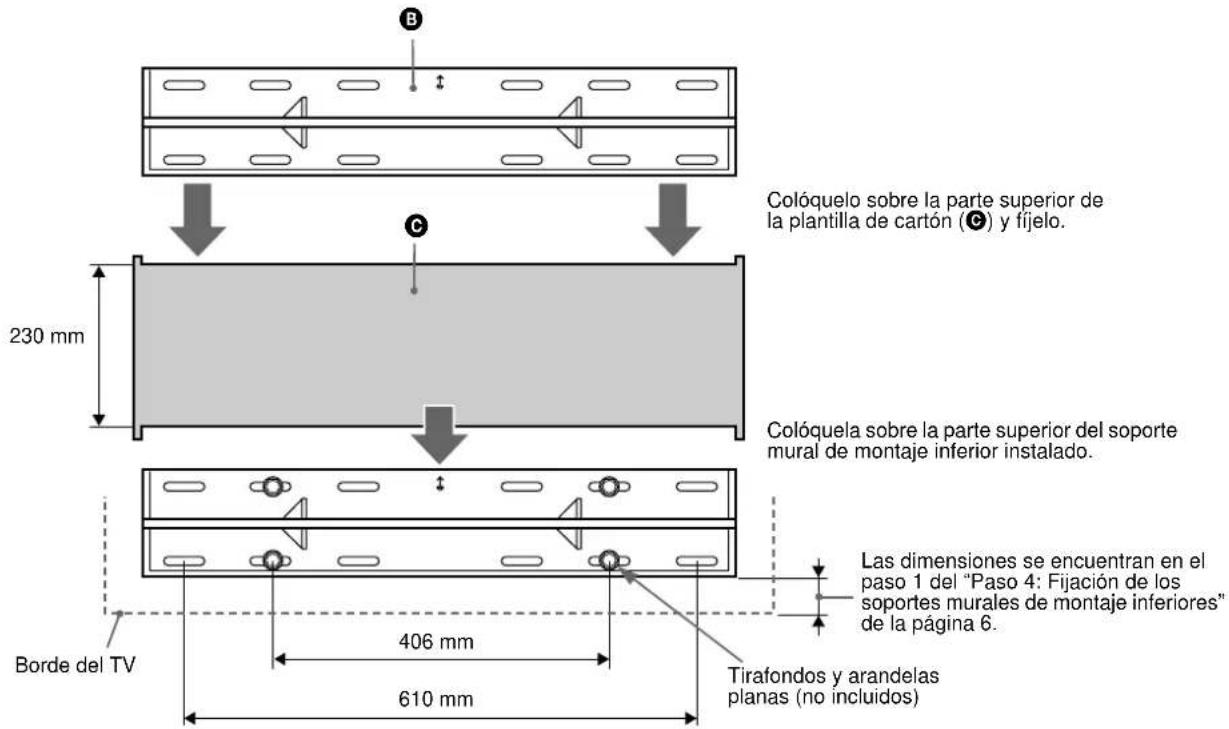

Paso 5: Fijación de los soportes murales de montaje superiores

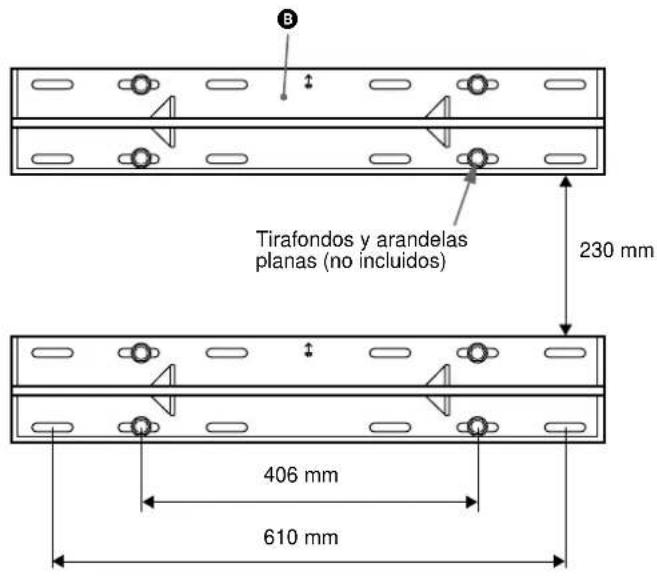

1 Una vez fijiado el soporte mural de montaje inferior en la pared, situe la plantilla de carton incluida (C) sobre el borde superior del soporte mural de montaje inferior. Situe el borde inferior y los exteriros del soporte mural de montaje superior (B) sobre la parte superior de la plantilla de carton (C) y marque la SECONDA series de+puntos de lijacion para el soporte mural de montaje superior (B).

2 Fije el soporte mural de montaje superior (B) mediante cuatro (4) tirafondos y arandelas planas (no incluidos). El soporte mural de montaje debe colocarse en una pared que pueda soportar al menos quatre (4) vezes el peso de la unidad. La distancia entre los dos soportes murales de montaje debe ser de 230~mm

Paso 6: Colocacion del TV en los soportes murales de montaje

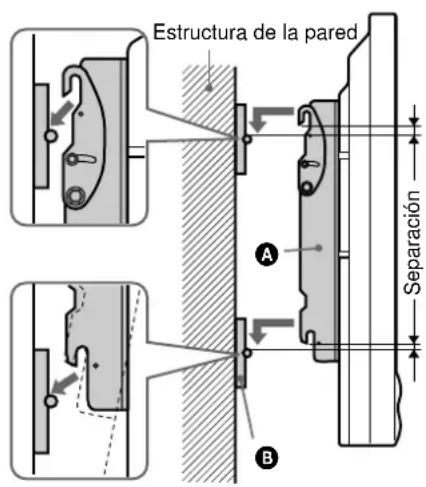

1 Con los anclajes basculantes superiores situados sobre los brazos de montaje (A) en posicion vertical, eleve el TV con los brazos de montaje (B) fjados (se recomienda un minimo de 2 personas) y colque el TV en vertical jusqu a la pared con las ranuras de fijacion de los brazos de montaje superiores e inferiores (C) situadas ligeramente por encima de las varillas de acero de los soportes murales de montaje superior e inferior (B).
2 Baje el TV suavamente hasta que las ranuras de fijación de los brazos de montaje (A) queden instalados correctamente en las varillas de acero de los soportes murales de montaje superior e inferior (B). Tire suavamente de los bordes superiores izquierdo y derecho del televator para extensions los brazos de montaje hasta una inclínación maxima de 10^ e instale los quatre tornillos de seguridad de 6mm (D) en cada uno de los brazos de montaje (A).

Nota

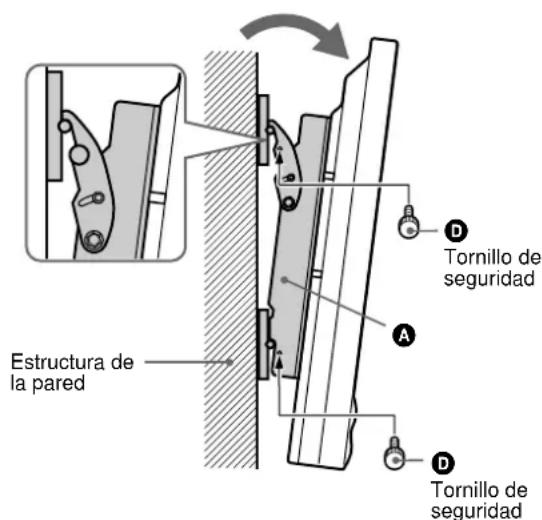

Para desmontar el TV de la pared, incline el TV hasta el ángulo máximo, retire los quatre tornillos de seguidad de 6mm (D), colocque de nuevo el TV en posicón vertical y levante la unidad para separarla de la pared.

Precaución

No olvide instalar los quatre tornillos de seguridad (D) para evaporar que el telesor caiga al sueño.

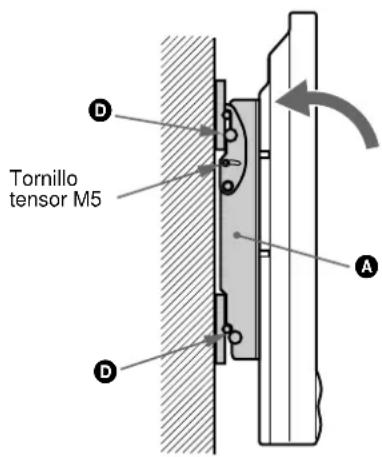

Paso 7: Ajuste de la tension

Tension:

Paraaabstar la tension de inclinacion,apriete los tornillos de 5mm situados aodoslados del soportes.

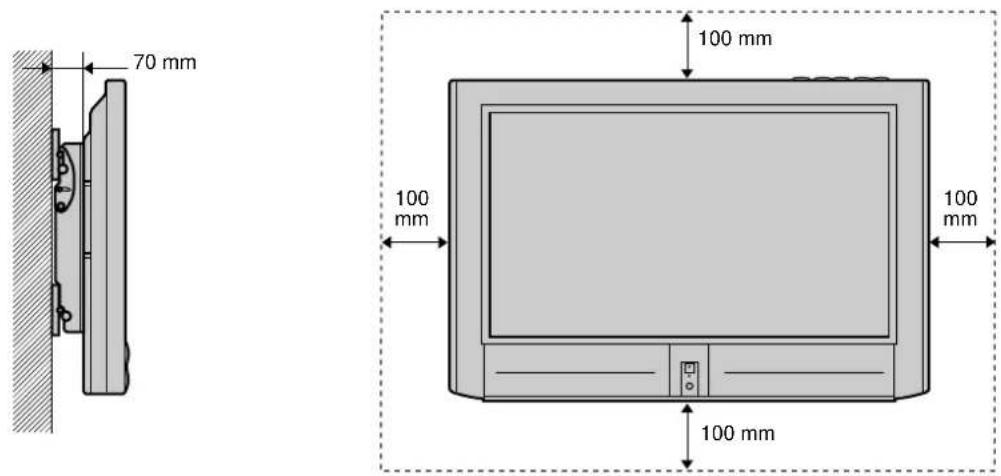

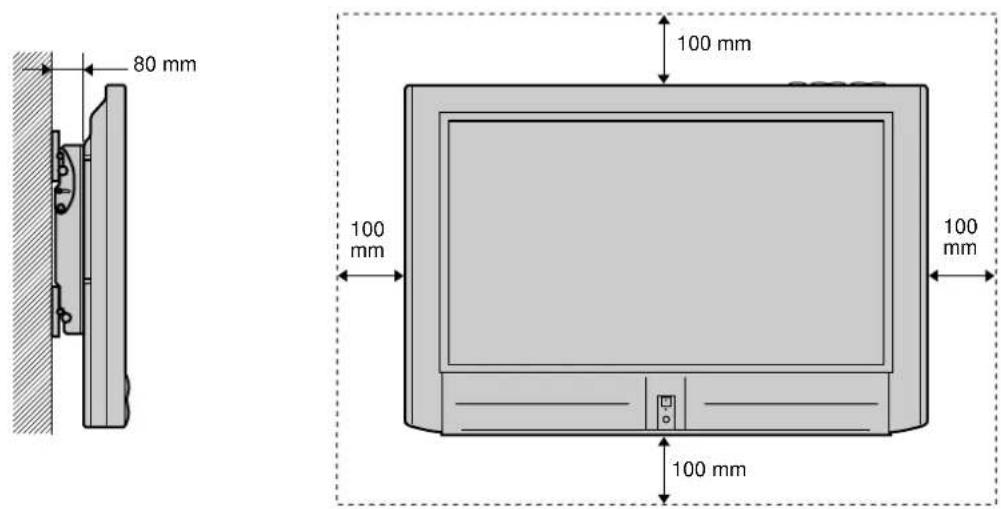

Ventilación adecuada

PRECAUCION

Al instalar el TV, debe mantener el espacio suficiente para una ventilacion adecuada de la unidad de TV.

KZ-32TS1E

KZ-42TS1E
