GEBRUIKSAANWIJZING SUWTS1 SONY

Installatiehandleiding voor dealers

Deze installmentehandleiding is bestemd voor dealers en bevoegt onderhoudspersoneel. Monteer de steun nooit alleen, anders kunt u ernstig letsel oplopen.

Neem contact op met dealers of bevoegd servicepersoneel voor de installmentie van deze steun. Sony is nicht aansprakelijk voor enige schade of letsel als gevolg van onjuist handelen of onjuiste installmentie. Uw wettelijk rechten (indien van toepassing) worden Niet aangetast.

Voor dealers of bevoegt servicepersoneel

Lees deze handleiding aandachtig door voordat u de steun monteert.

Sony is nicht aansprakelijk voor enige schade of letsel als gevolg van onjuist handelen of onjuiste installmentie. Uw wettelijke rechten (indien van toepassing) worden Niet aangetast.

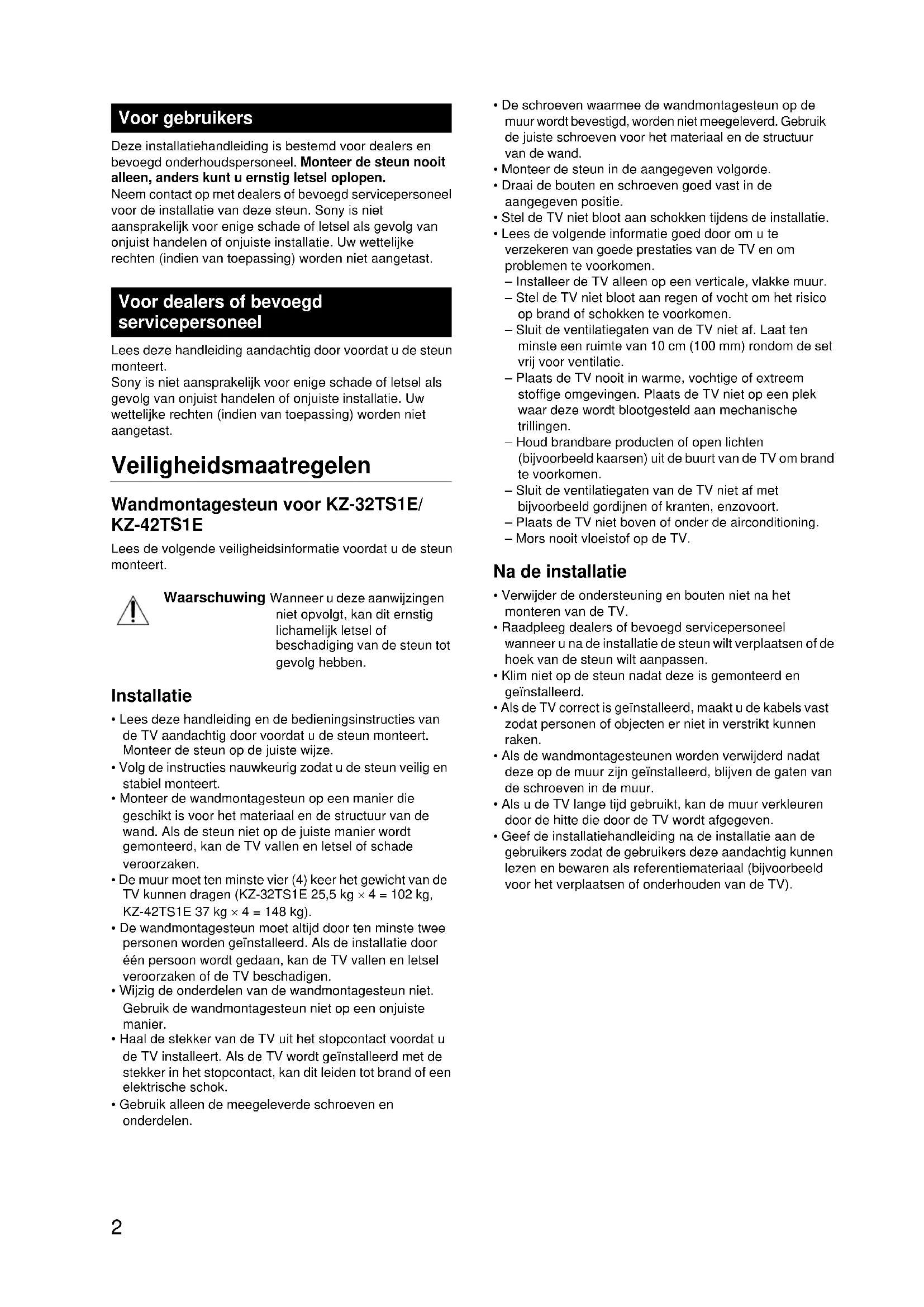

Veiligheidsmaatregelen

Wandmontagesteun voor KZ-32TS1E/KZ-42TS1E

Lees de volgende veiligheidsinformatie voordat u de steun monteert.

Waarschuwing Wanner u deze aanwijzingen Niet opvolgt, kan dit ernstig lichamelijk letsel of beschadiging van de steun tot gevolg hebben.

Installatie

• Lees deze handleiding en de bedieningsinstrumenties van de TV aandachtig door voordat u de steun monteert. Monteer de steun op de juiste wijze.
• Volg de instructies nauwkeurig zodate u de steun veilig en stabiel monteert.
• Monteer de wandmontagesteun op een manier die geschikt is voor het materiaal en de structuur van de wand. Als de steun Niet op de juiste manier worden gemonteerd, kan de TV vallen en letsel of schade veroorzaken.
• De muur要去en minste vier (4)keer het gewicht van de TV kuren dragen (KZ-32TS1E 25,5 kg × 4 = 102kg KZ-42TS1E 37 kg × 4 = 148kg)
• De wandmontagesteun moet alkijd door ten minste twee personnes worden geinstalleel. Als de installmentie door een persoon worden gedaan, kan de TV vallen en letsel veroorzaken of de TV beschadigen.
• Wijzig de onderdelen van de wandmontagesteun Niet. Gebruik de wandmontagesteun Niet op een onjuiste manier.
• Haal de stekker van de TV uit het stopcontact voordat u de TV installeert. Als de TV worden geinstalleerd met de stekker in het stopcontact, kan dit leiden tot brand of een elektrische schok.

• Gebruik alleen de meegeleverde schroeven en onderdelen.

• De schroeven waarmee de wandmontagesteun op de muur worden bevestigd, worden nicht meegeleverd. Gebruik de juiste schroeven voor het materiaal en de structuur van de wand.

• Monteer de steun in de aangegeven volgorde.
• Draai de bouteen en schroeven goed vast in de aangegeven positie.
• Stel de TV Niet bloot aan schokken tijdens de installmentie.
• Lees de volgende informatie goed door om u te verzekeren van goede prestaties van de TV en om problemen te voorkomen.

-Installeer de TV alleen op een verticale,vlakke muur.
- Stel de TV Niet bloot aan regen of vocht om het risico op brand of schokken te voorkomen.
- Sluit de ventilatiegaten van de TV Niet af. Laat ten ministe een ruimte van 10 cm (100 mm) rondon de set vrij voor ventilatie.
- Plaats de TV nooit in warmer, vochtige of extreem stoffige omgevingen. Plaats de TV Niet op een plek waar deze worden blootgesteld aan mechanische trillingen.
- Houd brandbare producten of open lichten (bijvoorbeeld kaarsen)uit de buurt van de TV om brand te voorkomen.
- Sluit de ventilatiegaten van de TV Niet af met bijvoorbeeld gordijnen of kranten, enzovoort.
- Plaats de TV Niet boven of onder de airconditioning.
Mors nooit vloeistof op de TV.

Na de installmentie

• Verwijder de ondersteuning en bouteen Niet na het monteren van de TV.
• Raadpleeg dealers of bevoegt servicepersoneel wanner u na de installmentie de steun wilt verplaatsen of de hoek van de steun wilt aanpassen.
• Klim nicht op de steun nadat deze is gemonteerd en geinstalleerd.
• Als de TV correct is geinstalleerd, maakt u de kabels vast zodate personen of objcteten er Niet in verstrikt können raken.
• Als de wandmontagesteunen worden verwijderd nadat deze op de muur zijn geinstalleerd, blijven de gaten van de schroeven in de muur.
• Als u de TV lange:tijd gebruikt, kan de muur verkleuren door de hitte die door de TV worden afgegeben.
• Geef de installmentiehandleiding na de installmentie aan de gebruikers zodate de gebruikers deze aandachtig kuren lezen en bewaren als referentiemateriaal (bijvoorbeeld voor het verplaatsen of onderhonden van de TV).

U kunt het Beste deze handleiding eerst aandachtig doorlezen om uzelfbekend te makeen met het gebruik van de steun en de voorzorgsmaatregelen voor juiste installmentie en veiligheid. Bewaar deze handleiding op een gemakkelijk toegankelijk plek voor het geval u deze later als referentiemateriaal nodig hebt.

OPMERKING

Tijdens de installmentie hebt u de kartonnen sjabloon (onderdeel

in de onderdclenlijst nodig om de muurplaten op de juiste afstand teplaatsen.

Gooi de kartonnen sjabloon nicht voor gebruik weg.

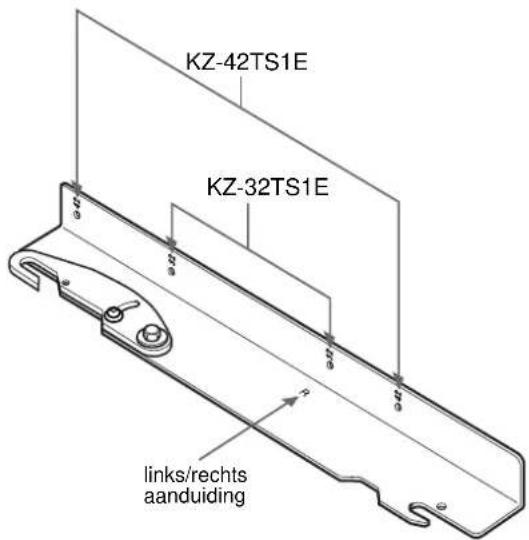

MONTAGEPUNTEN VOOR PLASMAMODELLEN KZ-32TS1E / KZ-42TS1E

Stap 1: De onderdelen controleren

Controleer of er onderdelen ontbreken.

A	(R) 4-091-921-01 (L) 4-091-922-01	Linker- en rechtermontagearmen voor dc (KZ-32TS1E) (KZ-42TS1E) TV ............ 1 st. (links), 1st. (rcchs) Opmerking: De montagepunter voor de TV's verschillen. Zie het schema met de specificaties voor montagepunter.
B	4-091-923-01	Wandmontagestcunjnen.... 2 st.
C	4-091-924-01	Kartonnen sjabloon voor een 230 mm nauwkeurige afstandussen de wandstcunjnen .........1 st.
D	4-091-925-01	6 mm × 12 mm Veiligheidsknoppen ............ 4 st.
E	4-091-926-01	15 mm Nylon afstandsringen ......... 4 st.

Alleen voor KZ-32TS1E

F	4-091-927-01	Afsluiting ............1 st.
G	4-957-517-01	5 mm × 40 mm Kruiskopschroeven ............4 st.
H	4-089-347-01	Beschemkappen .......2 st.

Alleen voor KZ-42TS1E

1

7-682-969-09

4 mm × 35 mm Kruiskopschroeven ............. 4 st.

Stap 2: Standaarden van de TV verwijderen

1 Plaat het 32" model (KZ-32TS1E) of 42" model (KZ-42TS1E) op 4 steunen met kussens (niet meegeverd). Het TV scherm要去 waar beneden enaar de vloer zichen gerecht en de standard mag de vloer niect raken.
2 Trek de standarduit de TV.

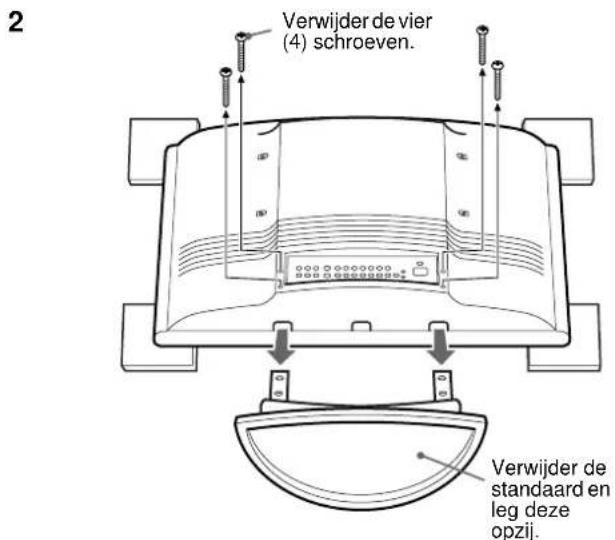

Voor KZ-32TS1E
Verwijder aan de onderkant van het中断paneel van de TV de 4 uitsparingen (indien aanwezig) met een schaar en maak het plastic schoon met een naald zodat elke opening rond en glad genoeg is voor het verwijdersen van een schroef.

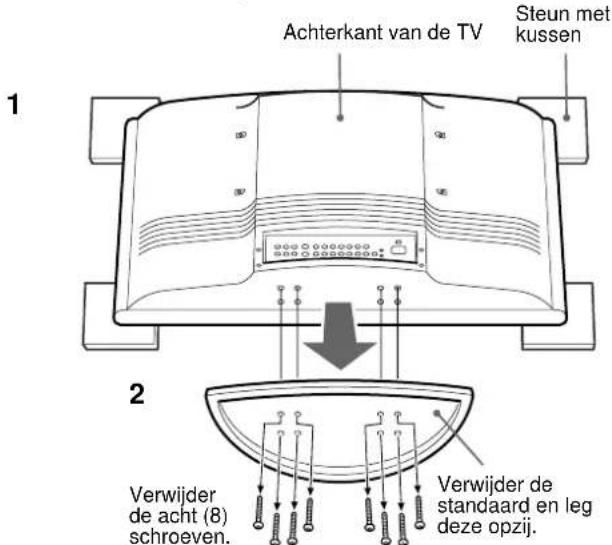

Voor KZ-42TS1E
U vindt de schroeven waarmee de standardaard is vastgemaakt aan de onderkant van de standardaard van de TV. Verwijder alle schroeven waarmee de standardaard is vastgemaakt met een magnetische kruskopschroevendraier.

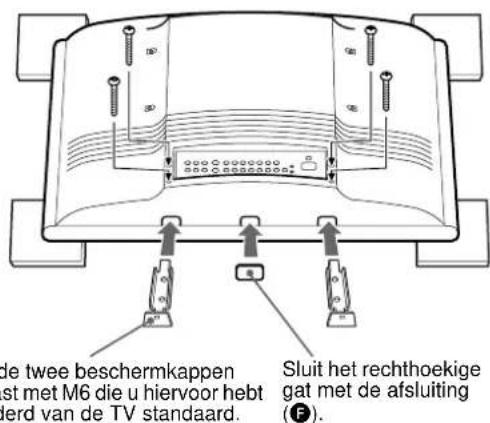

3 Alleen voor KZ-32TS1E

Bevestig de beschermkappen (F, H) aan de onderkant van de TV.

Voor KZ-32TS1E

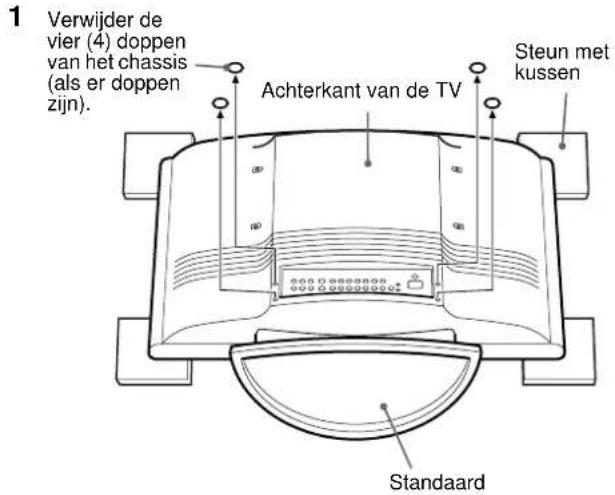

De standard verwijderen en de beschemkappen monteren

3

KZ-42TS1E
De standard verwijderen

Opgelet

De eenheden moogen alleen worden geinstalleerd door dealers en bevoed servicepersoneel. Installeer deze in de juiste omgeving door de structuur en de stevigheid van de muur te controeren voor veriligheid en het voorkomen van ongelukken.

Stap 3: De montagearmen bevestigen op de TV

Gebruik het hardwarcoverzicht in "Stap 1: De onderdelen controlleden" op pagina 3 van deze handleiding om de juiste hardware vast te stellen. De montagepunter op de montagearmen (A) verschillen afhankelijk van het formaat van de TV. Zie "MONTAGEPUNTEN VOOR PLASMAMODELLEN KZ-32TS1E / KZ-42TS1E" op pagina 3 van deze handleiding.

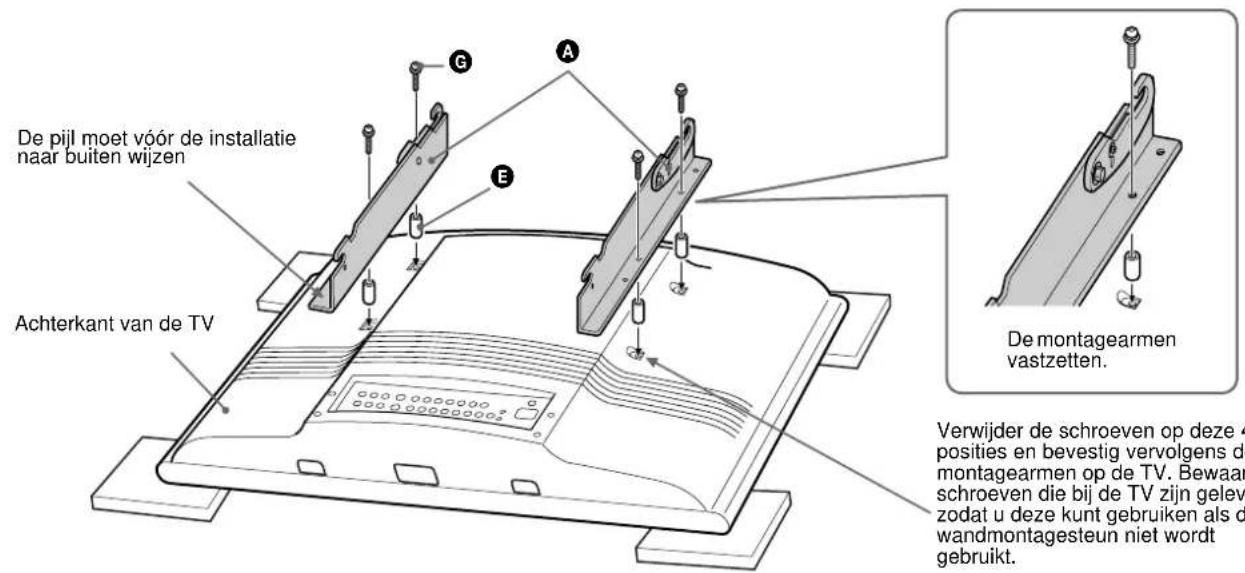

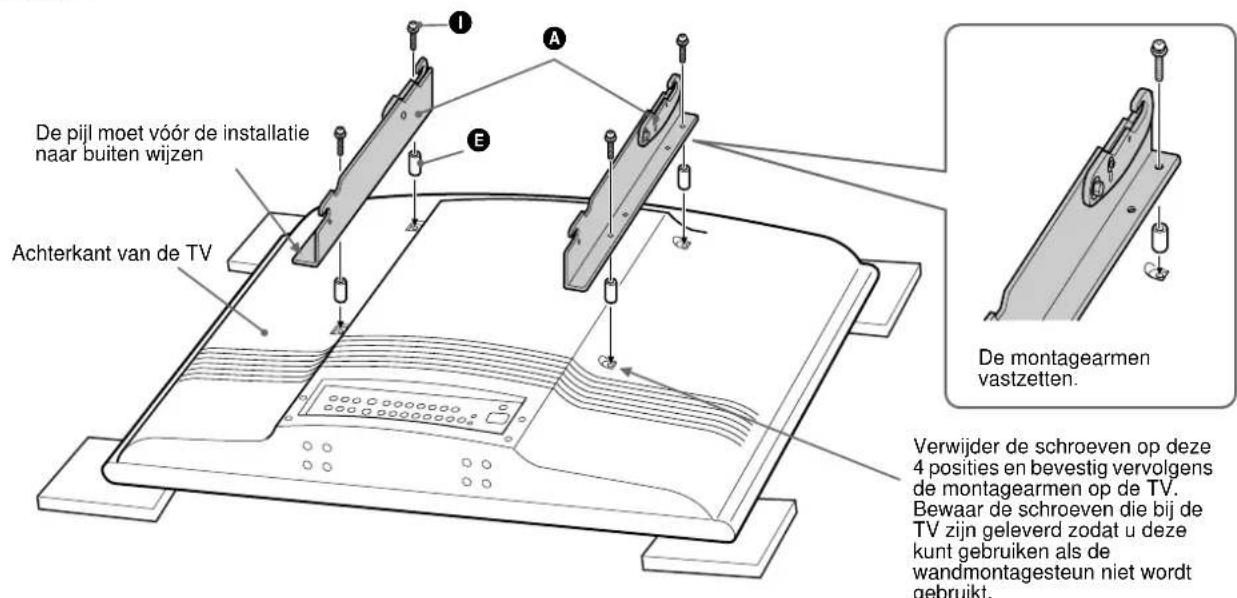

Keer de TV om en leg deze op een zachte, vlakke ondergrond en Zoek de montagepunten aan de onderkant van de TV. Bevestig de linker- en rechtermontagearmen (A) op de TV met de schroeven (G, 1). Zorg dat de bovenste haakschroef, moer en individatiepijl maar de buitenste randen van de TV zich gericht.

Opmerking

Draai de bevestigingssschroeven van de steun Niet te stevig vast waar dat hierdoor de interne bevestigingsdraden van de TV kannen worden beschadigd.

KZ-32TS1E

KZ-42TS1E

Stap 4: De onderste wandmontagesteunen bevestigen (Voorbeeld voor het bevestigen op een houten muur)

De wandmontagesteunen (B) moeten worden bevestigd op een muur die ten minste vier (4) ker het gewicht van de cenheid (KZ-32TS1E 25.5kg× 4 = 102kg KZ-42TS1E 37kg× 4 = 148kg) kan dragen. U kunt als volgt de kijkhoogte van de TV bepalen:

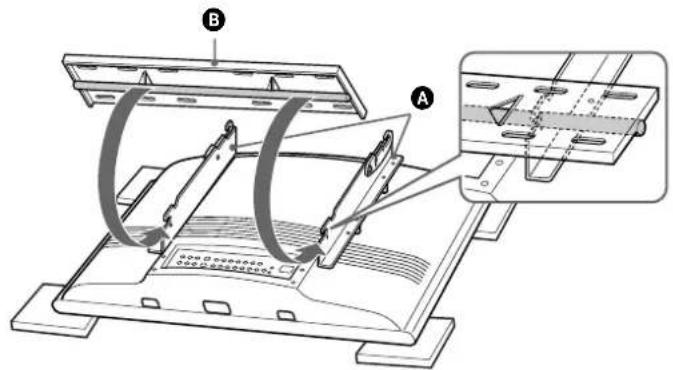

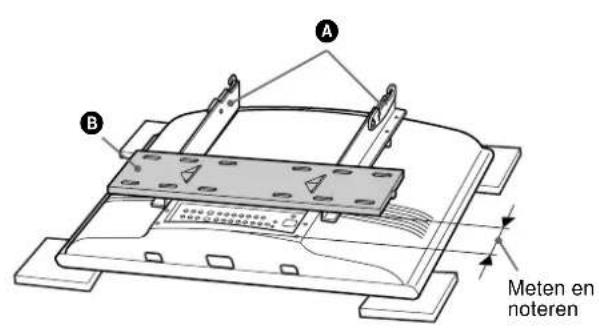

1 Plaats de stang van de onderste wandmontagesteun (B) tijdelijk op de onderste haak van de vastgezette montagearmen (A). Bepaal de afstandCUS den oderkant van de TV en de onderkant van wandmontagesteun (A) en noteer deze afstand.

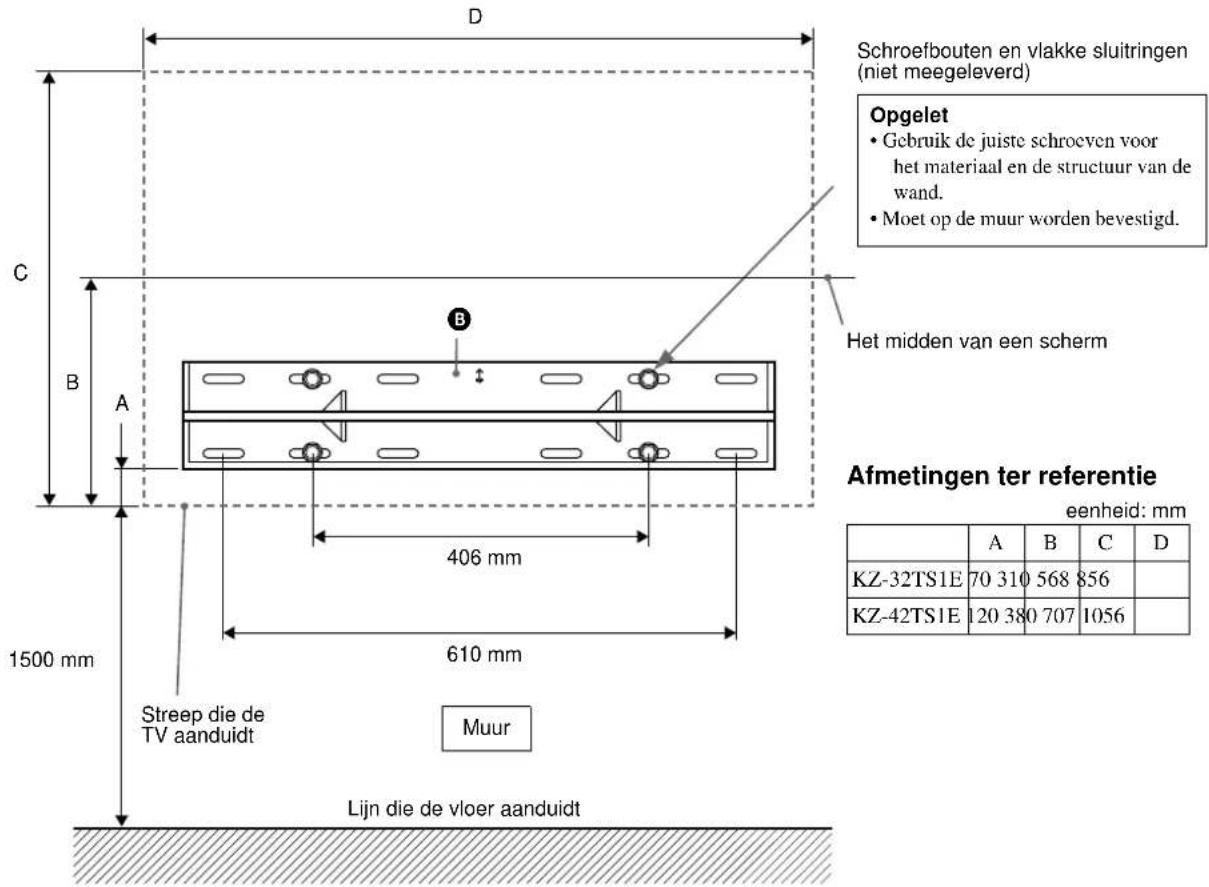

2 Meet de afstand van de vloer tot de onderkant van de TV (voorbeeld 1.500mm ). Tel de genoteerde afstand op bij het 1.500mm teken en markeer de eerste bevestigingspunten (voorbeeld 1.500mm + 70mm = 1.570mm ). Plaats de onderste wandmontagesteun () en bevestig deze met vier (4) schroefbouteen en vlakke sluitingen (niet meegeleverd).

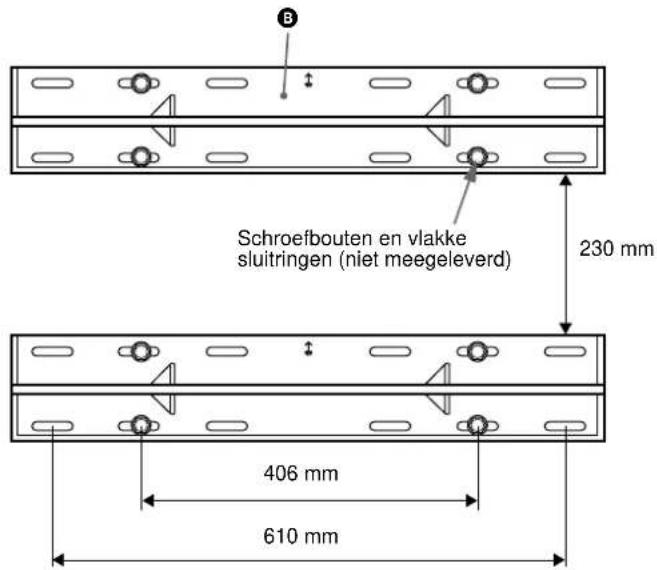

Stap 5: De bovenste wandmontagesteunen bevestigen

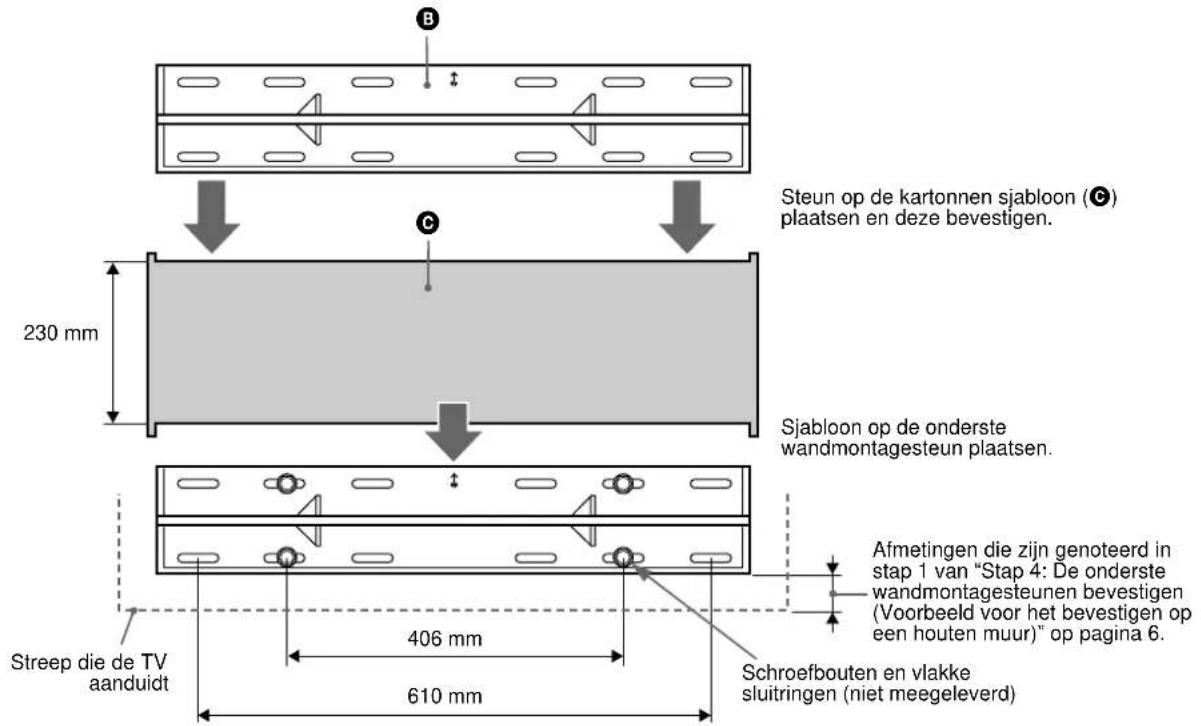

1 Als u de onderste wandmontagesteun op de muur hebt bevestigd, plaatst u de meegeleverde kartonnen sjabloon (G) over de bovenste buitenranden van de onderste wandmontagesteun. Plaats de onderrand en buitenranden van de bovenste wandmontagesteun (D) in het bovenste gedeelte van de kartonnen sjabloon (G) en markeer de tweede set montagepunter voord de bovenste wandmontagesteun (B).

2 Bevestig de bovenste wandmontagesteun (9) met vier (4) schroefbauten en vlakke sluitringen (niet meegeleverd). De wandmontagesteun要去en bevestigd op een muur die ten minste vier (4) ker het gewicht van de eenheid kan dragen. De afstand tussen de wandmontagesteunen要去 230mm zijn.

Stap 6: De TV op de wandmontagesteunen bevestigen

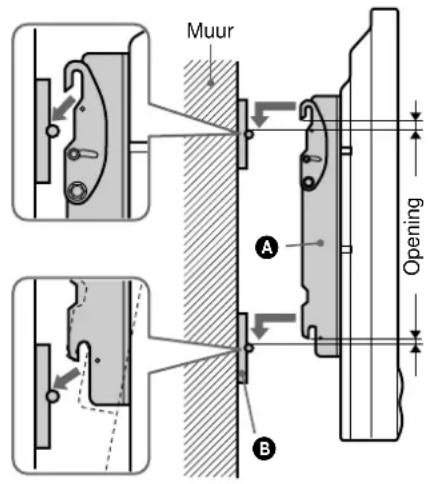

1 Met de bovenste kantelhaken op de montagearmen (A) in de vlakke positie tilt u de TV met de bevestigde montagearmen (A) op (met minimaal twee personen) en staat u de TV vlak gegen de muur met de bevestigingsleuven van de bovenste en onderste montagearmen (A) iota hoger dan de stalen stangen van de bovenste en onderste wandmontagesteunen (B).
2 Houd de TV redelijk vlak en breng de TV omlaag totdat draagsleuven van de montagearmen (A) goed vastzitten op de stalen stangen van de bovenste en onderste wandmontagesteunen (B). Trek voorlichtig aan de linker- enrechterkant van de TV om de houder maximaal 10^ te kantelen en bevestig de vier 6 mm veiligheidsschroefknappen (O) op de montagearmen (A) ter beveiliging.

Opmerking

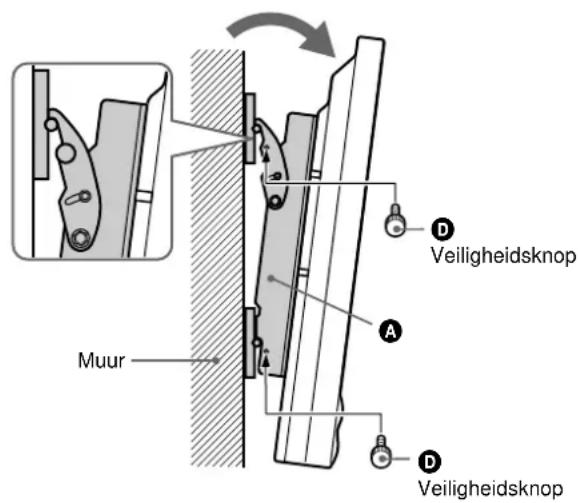

Als u de TV van de muur wilt verwijden, kantelt u de TV zo ver möglichk, verwijdert u de vier 6 mm veiligheidsknoppen (Ø), drukt u de TVtering aan de vlakke muurpositie en tilt u de eenheid op en van de muur af.

Opgelet

Zorg dat de veiligheidsknoppen (0) zijn geplaatst om te voorkomen dat de TVaar beneden valt.

Stap 7: Spanning aanpassen

Spanning:

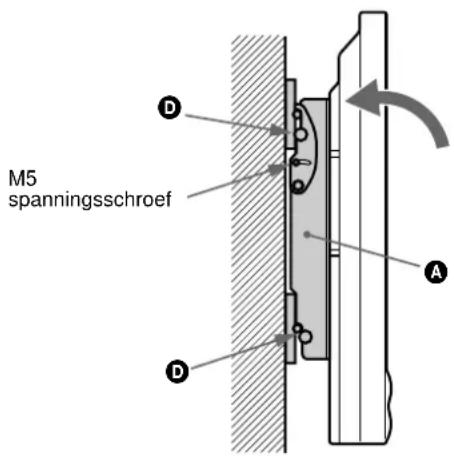

Als u de Kantelspanning wilt aanpassen, draait u de 5mm schroeven aan beiden kanten van de steunen vast.

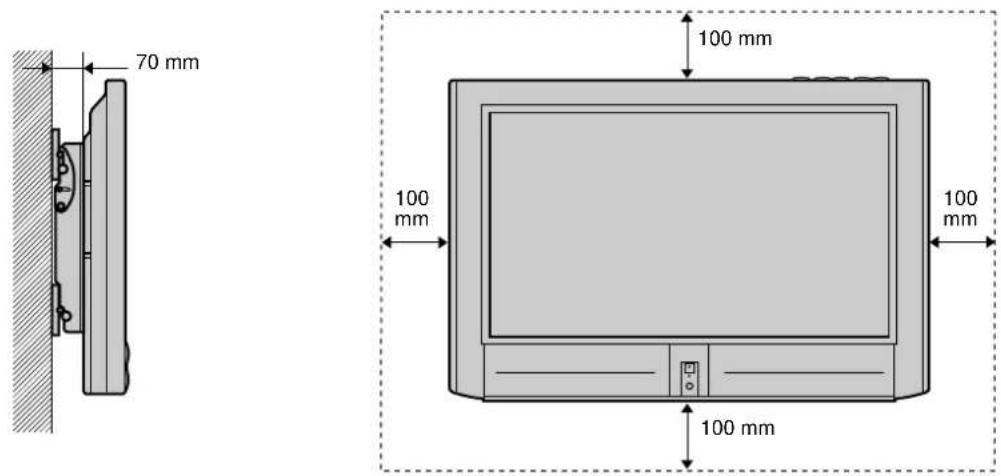

Juiste ventilatie

OPGELET

Wanner de TV wordt geinstalleerd, moer er voldeende ruimte om de TV vrij worden gelaten voor goede ventilatie.

KZ-32TS1E

KZ-42TS1E
