SUWTS1 - Support mural SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Support mural
Compatibilité	Conçu pour les téléviseurs Sony
Capacité de charge	Jusqu'à 50 kg
Angle d'inclinaison	Inclinaison réglable pour un meilleur angle de vision
Matériaux	Acier robuste et finition en peinture époxy
Dimensions	Dimensions adaptées aux téléviseurs de différentes tailles
Installation	Facile à installer avec un kit de montage inclus
Maintenance	Vérifier régulièrement la fixation et l'état du support
Normes de sécurité	Conforme aux normes de sécurité en vigueur pour les supports muraux
Informations supplémentaires	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - SUWTS1 SONY

Comment installer le support mural SONY SUWTS1 ?

Pour installer le support mural SONY SUWTS1, suivez les étapes suivantes : 1. Choisissez un emplacement approprié sur le mur. 2. Utilisez un niveau à bulle pour marquer l'emplacement des trous de fixation. 3. Percez les trous et insérez les chevilles fournies. 4. Fixez le support au mur à l'aide des vis. 5. Accrochez votre appareil sur le support.

Quel est le poids maximum supporté par le SONY SUWTS1 ?

Le SONY SUWTS1 peut supporter un poids maximum de 15 kg.

Le support mural est-il compatible avec tous les téléviseurs ?

Le SONY SUWTS1 est compatible avec les téléviseurs ayant une norme VESA de 200x200 mm à 600x400 mm. Vérifiez la norme de votre téléviseur avant l'achat.

Comment ajuster l'angle du support mural ?

Le SONY SUWTS1 permet d'ajuster l'angle d'inclinaison. Utilisez les vis de réglage situées sur le support pour modifier l'inclinaison selon vos préférences.

Que faire si le support est instable ?

Si le support est instable, vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au mur. Assurez-vous également que le poids du téléviseur ne dépasse pas la limite recommandée.

Puis-je utiliser le SONY SUWTS1 à l'extérieur ?

Le SONY SUWTS1 est conçu pour un usage intérieur uniquement. Pour une utilisation extérieure, il est recommandé de rechercher un support mural spécifiquement conçu pour cet usage.

Comment nettoyer le support mural ?

Pour nettoyer le SONY SUWTS1, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le SONY SUWTS1 ?

Les pièces de rechange pour le SONY SUWTS1 peuvent être commandées auprès du service client de Sony ou chez des revendeurs agréés.

MODE D'EMPLOI SUWTS1 SONY

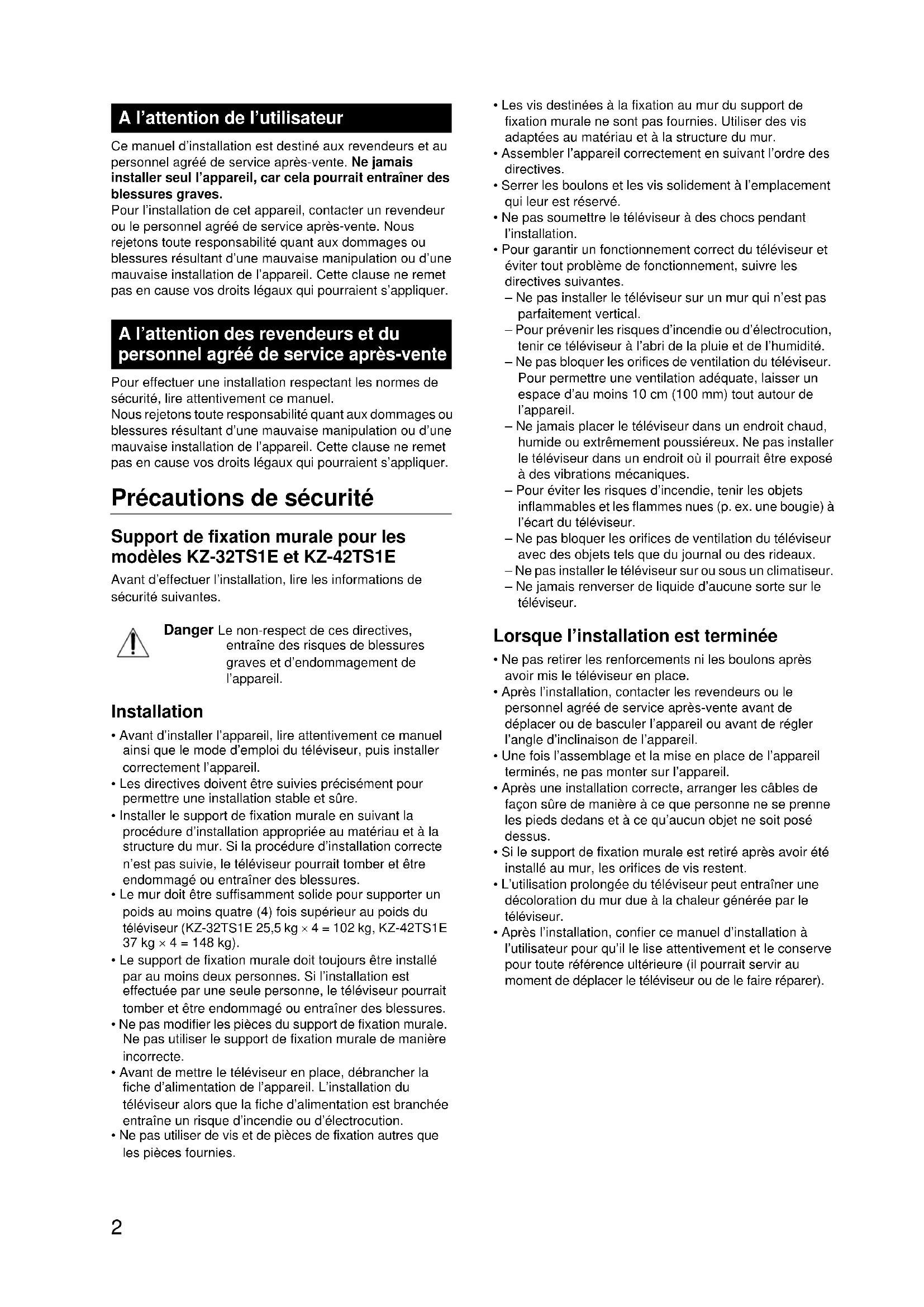

Manuel d'installation destiné aux revendeurs FR

Ce manuel d'installation est destiné aux revendeurs et au personnel/agréé de service après-vente. Ne jamais installer seul l'appareil, car cela pourrait entraîner des blessures graves.

Pour l'installation de cet appareil, contacter un revendeur ou le personnel/agréé de service après-vente. Nous rejetons toute responsabilité quant aux dommages ou blessures résultat d'une mauvaise manipulation ou d'une mauvaise installation de l'appareil. Cette clause ne remet pas en cause vos droits légaux qui pourrait s'appliquer.

À l'attention des revendeurs et du personnel agréé de service après-vente

Pour effectuer une installation respectant les normes de sécurité, lire attentivement ce manuel.

Nous rejetons toutes responsabilités quant aux dommages ou blessures résultant d'une mauvaise manipulation ou d'une mauvaise installation de l'appareil. Cette clause ne remet pas en cause vos droits légaux qui pourraient s'appliquer.

Support de fixation murale pour les modèles KZ-32TS1E et KZ-42TS1E

Avant d'effectuer l'installation, lire les informations de sécurité suivantes.

DANGER Le non-respect de ces directives entraîne des risques de blessures graves et d'endommagement de l'appareil.

Installation

• Avant d'installer l'appareil, lire attentivement ce manuel ainsi que le mode d'emploi du téléviseur, puis installer correctement l'appareil.
• Les directives doivent être suivies précisément pour permettre une installation stable et sûre.
• Installer le support de fixation murale en suivant la procédure d'installation appropriée au matériel et à la structure du mur. Si la procédure d'installation correcte n'est pas suivie, le téléviseur pourrait tomber et être endommagé ou entraîner des blessures.
• Le mur doit être suffisamment solide pour supporter un poids au moins quatre (4) fois supérieur au poids du téléviseur (KZ-32TS1E 25,5 kg × 4 = 102 kg, KZ-42TS1E 37 kg × 4 = 148 kg).
• Le support de fixation murale doit toujours être installé par au moins deux personnes. Si l'installation est effectuée par une seule personne, le téléviseur pourrait tomber et être endommagé ou entraîner des blessures.
• Ne pas modifier les pièces du support de fixation murale. Ne pas utiliser le support de fixation murale de manière incorrecte.
• Avant de mettre le téléviseur en place, débranchez la fiche d'alimentation de l'appareil. L'installation du téléviseur alors que la fiche d'alimentation est branchée entraîne un risque d'incendie ou d'électrocution.
• Ne pas utiliser de vis et de pièces de fixation autres que les pièces fournies.
• Les vis destinées à la fixation au mur du support de fixation murale ne sont pas fournies. Utiliser des vis adaptées au matériel et à la structure du mur.
• Assembler l'appareil correctement en suivant l'ordre des directives.
• Serrer les boulons et les vis solidement à l'emplacement qui leur est réservé.
• Ne pas soumettre le téléviseur à des chocs pendant l'installation.
• Pour garantir un fonctionnement correct du téléviseur et éviter tout problème de fonctionnement, suivre les directives suivantes.
• Ne pas installer le téléviseur sur un mur qui n'est pas parfaitement vertical.
• Ne pas bloquer les orifices de ventilation du téléviseur. Pour permettre une ventilation adéquate, laisser un espace d'au moins 10 cm (100 mm) tout autour de l'appareil.
• Ne jamais placer le téléviseur dans un endroit chaud, humide ou extrêmement poussièreux. Ne pas installer le téléviseur dans un endroit où il pourrait être exposé à des vibrations mécaniques.
• Pour éviter les risques d'incendie, tenir les objets inflammables et les flammes nues (p. ex. une bougie) à l'écart du téléviseur.
• Ne pas bloquer les orifices de ventilation du téléviseur avec des objets tels que du journal ou des rideaux.
• Ne pas installer le téléviseur sur ou sous un climatiseur.
• Ne jamais renverser de liquide d'aucune sorte sur le téléviseur.

Lorsque l'installation est terminée

• Ne pas retirer les renfortements ni les boulons après avoir mis le téléviseur en place.
• Après l'installation, contacter les revendeurs ou le personnel agréé de service après-vente avant de déplacer ou de basculer l'appareil ou avant de régler l'angle d'inclinaison de l'appareil.
• Une fois l'assemblage et la mise en place de l'appareil terminés, ne pas monter sur l'appareil.
• Après une installation correcte, arrangez les câbles de façon sûre de manière à ce que personne ne se prenne les pieds dedans et à ce qu'aucun objet ne soit posé dessus.
• Si le support de fixation murale est retiré après avoir été installé au mur, les orifices de vis restent.
• L'utilisation prolongée du téléviseur peut entraîner une décoloration du mur due à la chaleur générée par le téléviseur.
• Après l'installation, confier ce manuel d'installation à l'utilisateur pour qu'il le mette attentivement et le conserve pour toute référence ultérieure (il pourrait servir au moment de déplacer le téléviseur ou de le faire réparer).

Il est recommandé de d’abord lire attentivement ce manuel pour se familiariser avec l’utilisation de cet appareil, les directives d’installation correcte et les précautions de sécurité. Conserver ce manuel à portée de main pour toute référence ultérieure.

Remarque

En cours d'installation, la règle en carton (pièce ) représentée dans la liste des pièces est nécessaire pour une séparation correcte des plaques murales.

Ne pas jeter la règle en carton avant la fin de l'installation.

POINTS DE MONTAGE POUR LES ECRANS A PLASMA KZ-32TS1E et KZ-42TS1E

Étape 1: vérification des pièces fournies

Lorsque vous déballez l'appareil, vérifiez que toutes les pièces sont présentes.

A	(D) 4-091-921-01 (G) 4-091-922-01	Supports de montage gauche et droit pour les téléviseurs KZ-32TS1E et KZ-42TS1E............(1) (gauche), (1) (droit) Remarque: Les points de montage différent selon les téléviseurs. Voir le diagramme des caractéristiques des points de montage.
B	4-091-923-01	Supports de fixation murale............(2)
C	4-091-924-01	Règle en carton pour une séparation de précisément 230 mm des supports de fixation murale............(1)
D	4-091-925-01	Boulons de sécurité de 6 mm × 12 mm............(4)
E	4-091-926-01	Entrectoises en nylon de 15 mm............(4)

Modèle KZ-32TS1E uniquement

F	4-091-927-01	Feuillet de protection....(1)
G	4-957-517-01	Vis Phillips de 5 mm × 40 mm.......(4)
H	4-089-347-01	Protecions.......(2)

Modèle KZ-42TS1E uniquement

1

7-682-969-09

Vis Phillips de 4 mm × 35 mm………(4)

Étape 2: retrait des supports du téléviseur

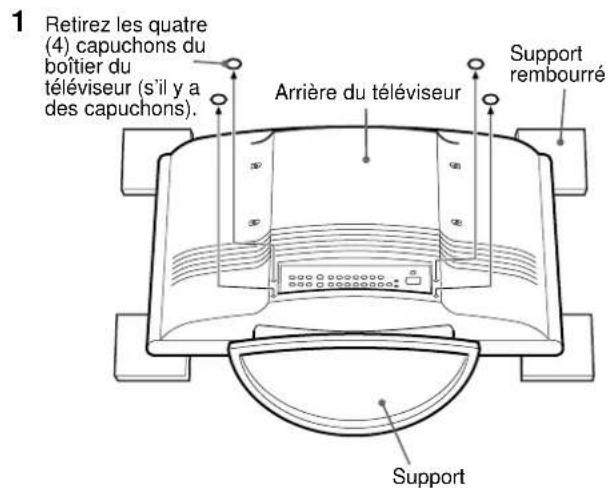

1 Placez le modèle 32 po (KZ-32TS1E) ou 42 po (KZ-42TS1E) sur quatre supports rembourrés (non fournis). Le téléviseur doit être tourné vers le bas, parallèle au sol et la base ou le support du téléviseur ne doit pas toucher le sol.

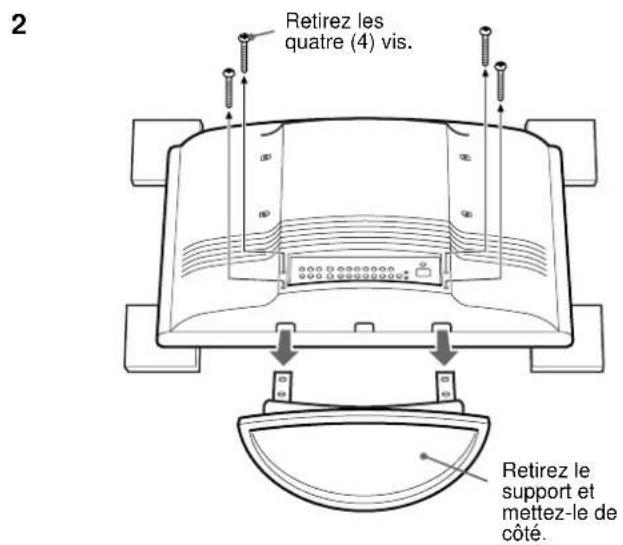

2 Retirez la base ou le support du téléviseur. Pour le modèle KZ-32TS1E Au bas du panneau arrière du téléviseur, découpez les queues plastique avec un aléssoir de manière à ce que chaque orifice Pour le modèle KZ-42TS1E Les vis de fixation du support se trouvent sous le support fixant la base au téléviseur.

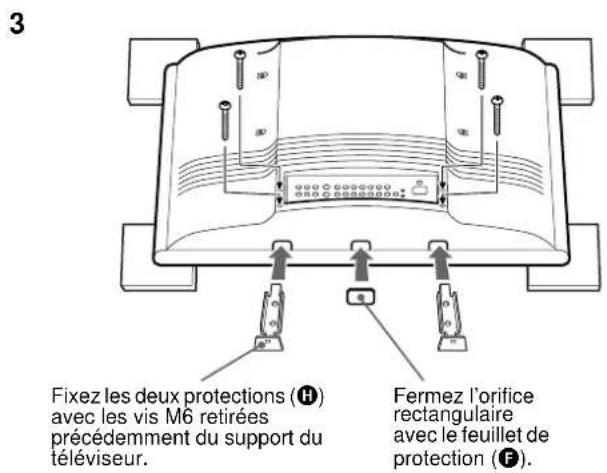

Modèle KZ-32TS1E uniquement Fixez les protections (G, H) sous le téléviseur.

KZ-32TS1E Retrait du support et montage des protections

KZ-42TS1E Dépose du support

Attention

L'installation de l'appareil doit être effectuée par le revendeur ou du personnel agréé de service après-vente uniquement. Installez l'appareil dans un endroit approprié où vous avez vérifié la structure et la résistance du mur afin de prévenir les accidents.

Étape 3 : fixation des supports de montage au téléviseur

Utilisez le tableau des pieces "Etape 1 : Vérification des pieces fournies" à la page 3 de ce manuel pour identifier les pieces appropriées. Les points de montage des supports de montage (A) différé selon la taille du téléviseur. Reportez-vous à la section "POINTS DE MONTAGE POUR LES ECRANS A PLASMA KZ-32TS1E et KZ-42TS1E" à la page 3 de ce manuel.

Placez le téléviseur avec l’écran tourné vers le bas sur une surface douce et plate et repérez les points de montage à l’arrière du téléviseur. Fixez les supports de montage gauche et droit (A) sur le téléviseur avec les vis (G et 1) et assurez-vous que la vis de crochet supérieure, l’écrou et la flèche de référence sont tournés vers les bords extérieurs du téléviseur.

Remarque

Ne serrez pas trop fortement les vis de montage du support car cela pourrait endommager les fils de montage internes du téléviseur.

KZ-32TS1E

KZ-42TS1E

Attention

Installez l'appareil en suivant la procédure d'installation appropriée au matériel et la structure du mur.

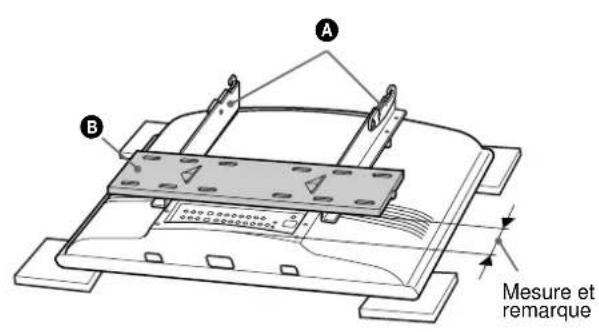

Étape 4 : serrage des supports de fixation murale inférieurs (exemple de fixation à un mur en bois)

Les supports de fixation murale (B) doivent être fixés à un mur capable de supporter un poids au moins quatre (4) fois supérieur au poids de l'appareil (KZ-32TS1E 25,5 kg × 4 = 102 kg, KZ-42TS1E 37 kg × 4 = 148 kg). Pour déterminer la hauteur de visionnage centrale du téléviseur :

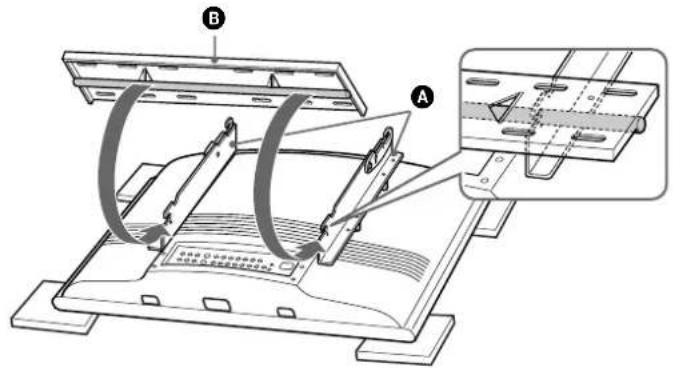

1 Positionnez temporairement la tige du support de fixation murale inférieur (S) sur le crochet inférieur des supports de montage fixés au téléviseur (A), puis déterminez et notez la distance entre le bas du téléviseur et le bas du support de fixation murale (B).

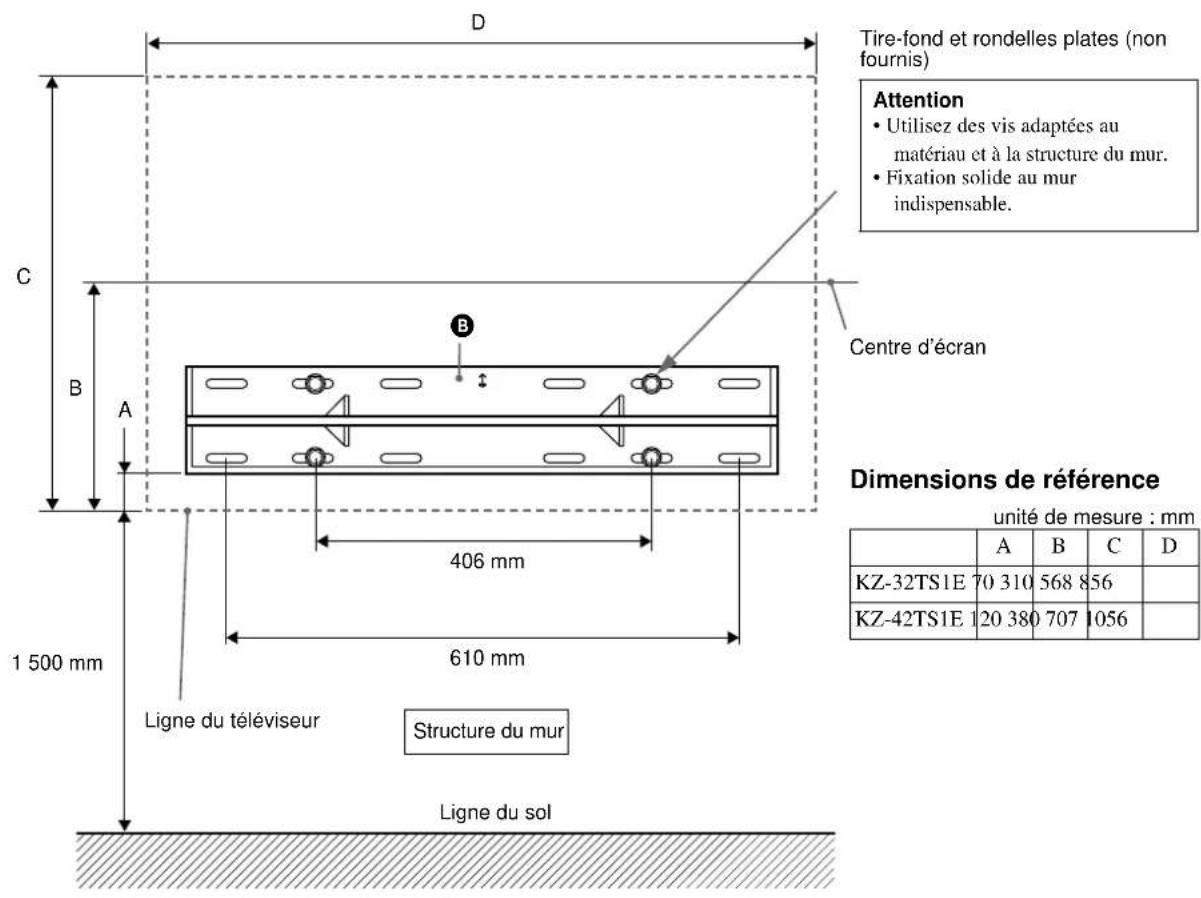

2 Mesurez la distance entre le sol et le bas de l'emplacement de fixation du téléviseur (p. ex. 1 500 mm). Ajoutez la distance notée à la marque de 1 500 mm et marquez vos premiers points de fixation (p. ex. 1 500 mm + 70 mm = 1 570 mm). Mettez le support de fixation murale inférieur (B) bien droit et fixez-le avec quatre (4) tire-fond et des rondelles plates (non fournis).

Étape 5: fixation des supports de fixation murale supérieurs

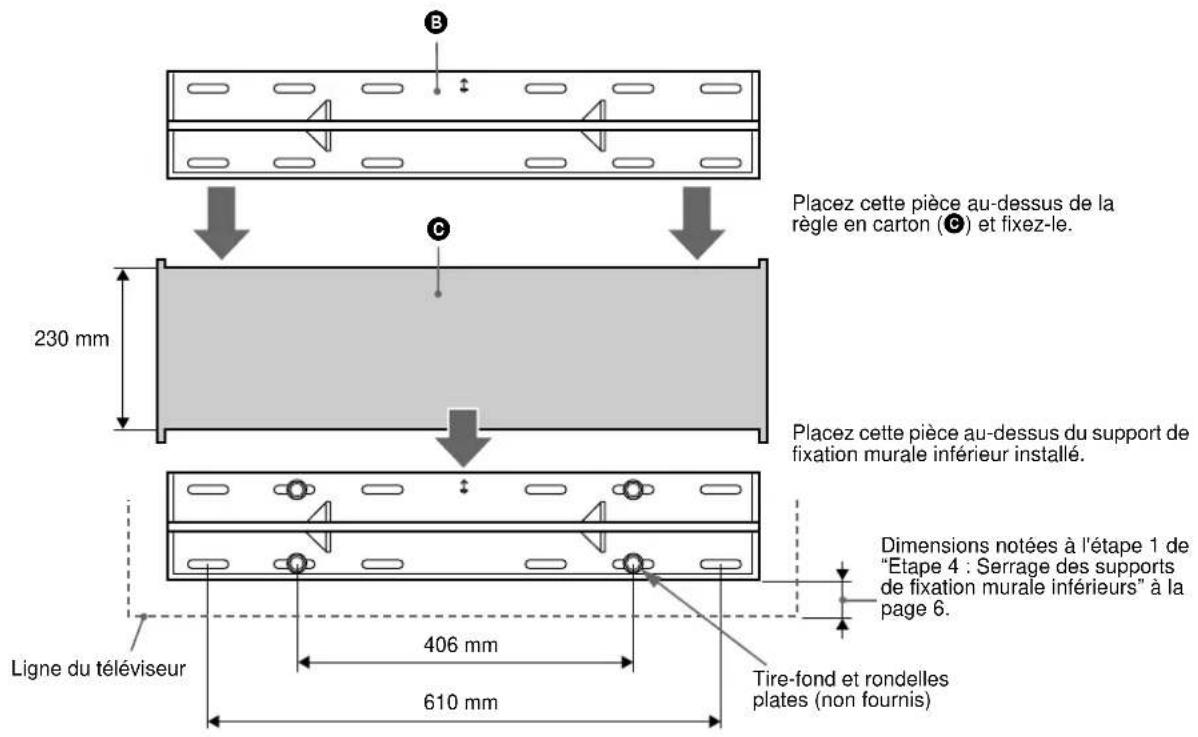

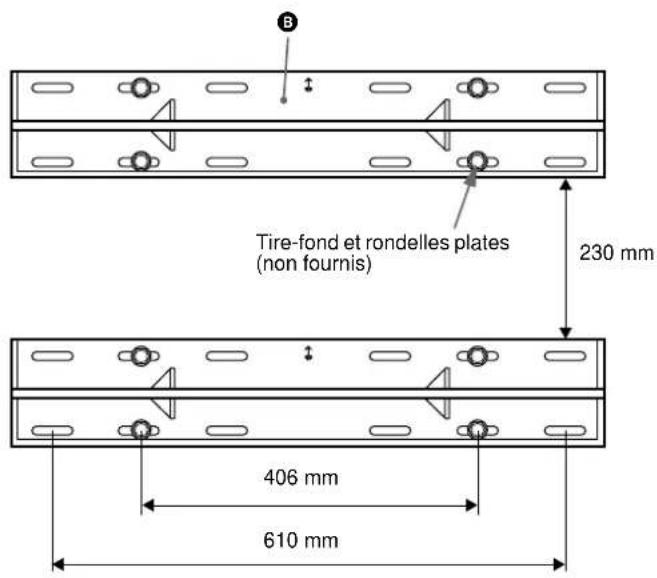

Une fois que le support de fixation murale inférieur est fixé à la structure murale, placez la règle en carton fournie (G) au-dessus du bord extérieur supérieur du support de fixation murale inférieur. Placez les bords extérieurs inférieurs du support de fixation murale supérieur (B) dans la section supérieure de la règle en carton (C) et marquez le second jeu de points de fixation pour le support de fixation murale supérieur (B).

2 Fixez le support de fixation murale supérieur (B) avec les quatre (4) tire-fond et les rondeilles plates (non fournis). Le support de fixation murale doit être fixé à un mur capable de supporter un poids au moins quatre (4) fois supérieur au poids de l'appareil. La distance entre les deux supports de fixation murale doit être de 230 mm.

Étape 6 : fixation du téléviseur sur les supports de fixation murale

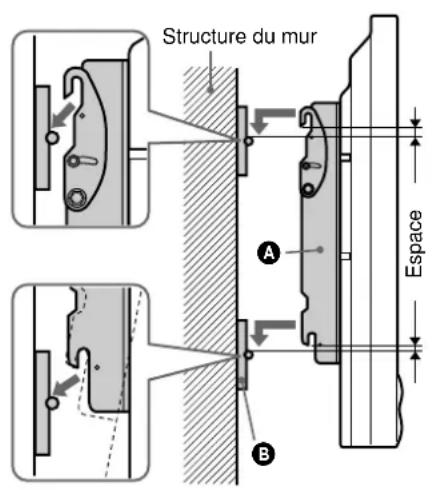

1 Alors que les crochets de basculement supérieurs des supports de montage (A) sont placés à plat, soulevez le téléviseur auquel sont fixés les supports de montage (A) (deux personnes au minimum sont nécessaires pour le montage) et placez le téléviseur à plat contre le mur. Les fentes de fixation des supports de montage inférieur et supérieur (A) viennent se placer légèrement au-dessus des tiges de réception en acier des supports de fixation murale supérieur et inférieur (B). 2 En maintenant le téléviseur aussi droit que possible, abaissez-le jusqu'à ce que les fentes de fixation des supports de montage (A) soient complètement installées sur les tiges en acier des supports de fixation murale inférieur et supérieur (B). Tirez doucement sur les bords supérieurs gauche et droit du téléviseur pour allonger le support à son angle d'inclinaison maximal de et fixez les quatre boulons de sécurité de 6mm (D) sur chaque support de montage (E) pour consolider le montage.

Remarque

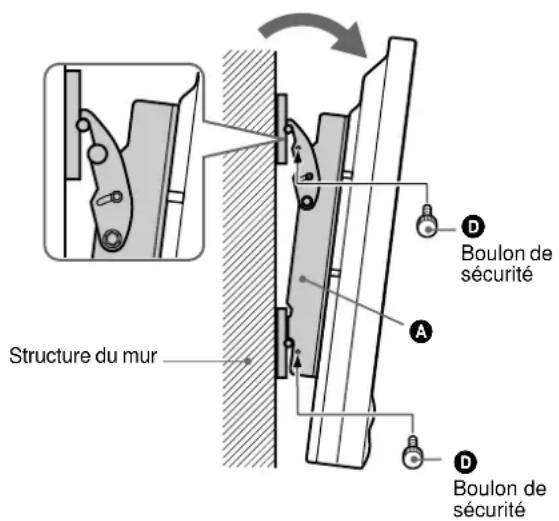

Pour retirer le télésiuer du mur, allongez simplement le télésiuer à son angle d'inclinaison maximum, retirez les quatre boulons de sécurité de 6 mm (D), repoussez le télésiuer pour le mettre à plat contre le mur et tirez l'appareil vers le haut et vers vous.

Attention

Veillez à installer les quatre boulons de sécurité (D) pour éviter que le téléviseur ne tombe.

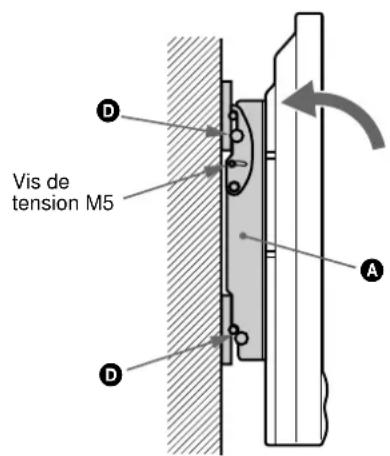

Tension :

Pour ajuster la tension de basculement, serrez les vis de 5mm des deux côtés des supports.

Attention

Lors de l'installation du téléviseur, il faut maintenir un espace pour permettre une ventilation adéquate du téléviseur.

KZ-32TS1E

KZ-42TS1E
