BEDIENUNGSANLEITUNG SUWTS1 SONY

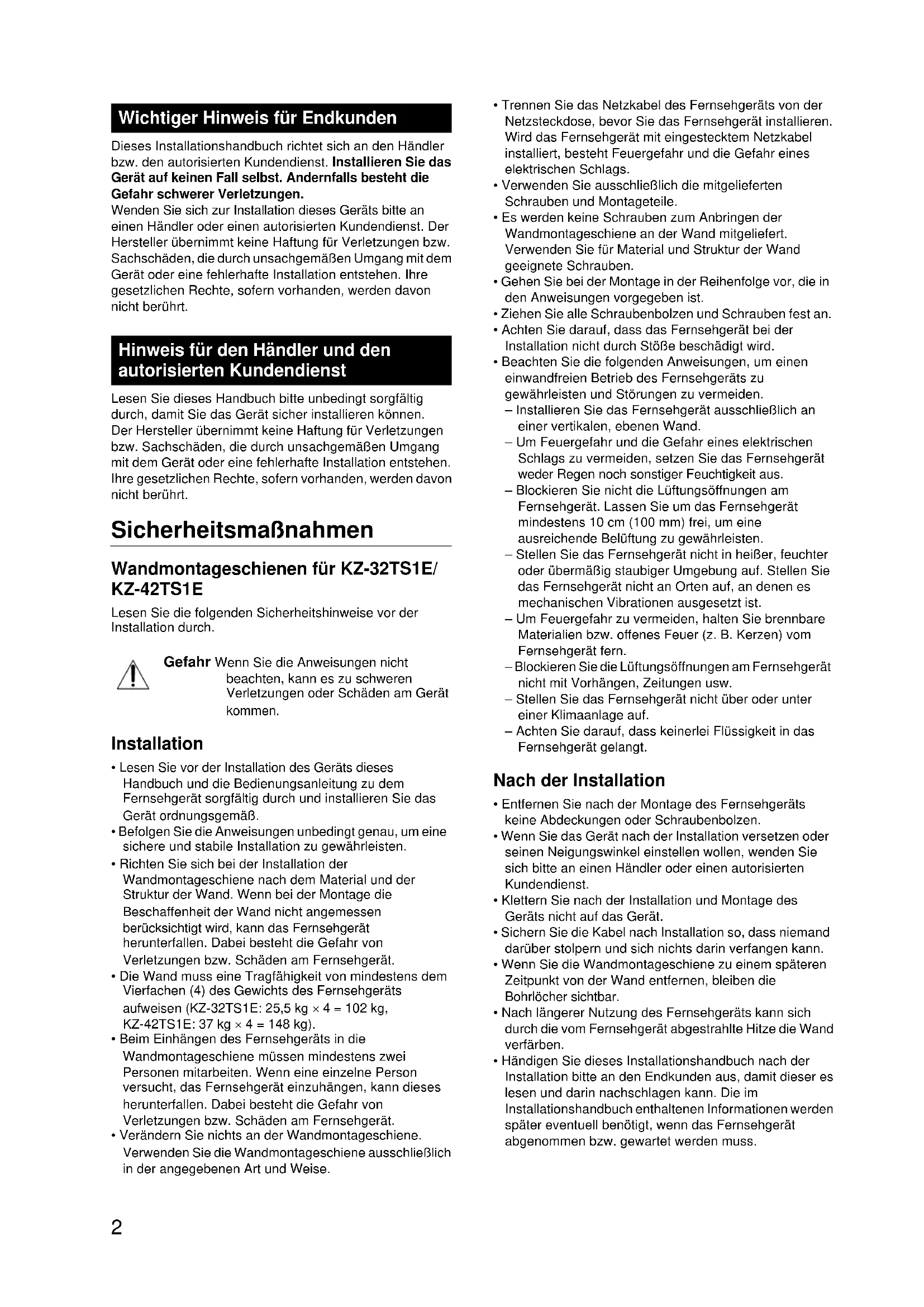

Wichtiger Hinweis für Endkunden

Dieses Installationshandbuchrichtet sich an den Handler bzw. den autorisierten Kundendienst.Installieren Sie das Gerat auf keinen Fall selbst.Andernfalls besteht die Gefahr schwerer Verletzungen.

Wenden Sie sich zur Installation these Gerätsitte an einen Handler oder einen autorisierten Kundendienst. Der Hersteller übernimmt keine Haftung fur Verletzungen bzw. Sachschaden, die durch unsachgemäßen Umgang mit dem Gerät oder eine fehlerhafte Installation entstehen. Ihr gesetzlichen Rechte, sofern vorhanden, werden davon nicht berührt.

Hinweis für den Handler und den autorisierten Kundendienst

Lesen Sie diesen Handbuchitte unbedingt sorgfaltig durch, damit Sie das Gerat sicher installieren konnen. Der Hersteller übernimmt keine Haftung fur Verletzungen bzw. Sachschaden, die durch unsachgemäßen Umgang mit dem Gerat oder eine fehlerhafte Installation entstehen. Ihr gesetzlichen Rechte, sofern vorhanden, werden davon nicht berührt.

Sicherheitsmaßnahmen

Wandmontageschienen für KZ-32TS1E/KZ-42TS1E

Lesen Sie die folgenden Sicherheitshinweise vor der Installation durch.

Gefahr Wenn Sie die Anweisungen nicht beachten, kann es zu schweren Verletzungen oder Schäden am Gerät kommt.

Installation

• Lesen Sie vor der Installation des Geräts theses Handbuch und die Bedienungsanleitung zu dem Fernsehgerat sorgfältig durch und installieren Sie das Gerät ordnungsgemäß.
• Befolgen Sie die Anweisungen unbedingt/genau, um eine sichere und stabile Installation zu gewährleisten.
• Richten Sie sich bei der Installation der Wandmontageschiene nach dem Material und der Struktur der Wand. Wenn bei der Montage die Beschaffenheit der Wand nicht angemessen berücksichtigt wird, kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schäden am Fernsehgerät.
  Die Wand muss eine Tragfähigkeit von mindestens dem Vierfachen (4) des Gewichts des Fernsehgerats aufweisen (KZ-32TS1E: 25,5kg× 4 = 102kg, KZ-42TS1E: 37kg× 4 = 148kg)
• Beim Einhängen des Fernsehgeräts in die Wandmontageschiene müssen mindestens zwei Personen mitarbeiten. Wenn eine einzeln Person versucht, das Fernsehgeber einzuhängen, kann diese herunterfallen. Dabei besteht die Gefahr von Verletzungen bzw. Schaden am Fernsehgeber.

• Verändern Sie nichts an der Wandmontageschiene.
  Verwenden Sie die Wandmontageschiene ausschließlich in der angegebenen Art und Weise.

• Trennen Sie das Netzkabel des Fernsehgeräts von der Netzsteckdose, bevor Sie das Fernsehgerät installieren. Wird das Fernsehgerät mit eingestecktem Netzkabel installiert, besteht Feuergefahr und die Gefahr eines elektrischen Schlags.

• Verwenden Sie ausschließlich die mitgelieferten Schrauben und Montageteile.
• Es werden keine Schrauben zum Anbringen der Wandmontageschiene an der Wand mitgeliefert. Verwenden Sie für Material und Struktur der Wand geeignete Schrauben.
• Gehen Sie bei der Montage in der Reihenfolge vor, die in den Anweisungen vorgegeben ist.
  Ziehen Sie alle Schraubenbolzen und Schrauben fest an.
• Achten Sie daraufuf, dass das Fernsehgerät bei der Installation nicht durch Stöbe beschadigt wird.

• Beachen Sie die folgenden Anweisungen, um einen einwandfrei Betrieb des Fernsehgerats zu gewährleisten und Störungen zu vermeiden.

• Installieren Sie das Fernsehgerät ausschließlich an einer vertikalien, ebenen Wand.

• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Fernsehgerät weder Regen noch sonstiger Feuchtigkeit aus.
• Blockieren Sie nicht die Luftungsöffnungen am Fernsehgerät. Lassen Sie um das Fernsehgerät mindestens 10cm (100 mm) frei, um eine ausreichende Belüfung zu gewährleisten.
• Stellen Sie das Fernsehgeber nicht in heißer, feuchter oder übermäßig staubiger Umgebung auf. Stellen Sie das Fernsehgeber nicht an Orten auf, an denen es mechanischen Vibrationen ausgesetzt ist.
• Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Fernsehgerät fern.
• Blockieren Sie die Luftungsöffnungen am Fernsehgerät nicht mit Vorhängen, Zeitungen usw.
• Stellen Sie das Fernsehgerät nicht über oder unter einer Klimaanlage auf.
• Achten Sie daraufuf, dass keinerlei Flüssigkeit in das Fernsehgerat gelangt.

Nach der Installation

• Entfernen Sie nach der Montage des Fernsehgerats keine Abdeckungen oder Schraubenbolzen.
• Wenn Sie das Gerät nach der Installation versetzen oder seinen Neigungswinkel einstellen wollen, wenden Sie sichitte an einen Handler oder einen autorisierten Kundendienst.
• Klettern Sie nach der Installation und Montage des Gerats nicht auf das Gerät.
• Sichern Sie die Kabel nach Installation so, dass niemand darüber stolpern und sich nichts darin verfangen kann.
• Wenn Sie die Wandmontageschiene zu einem späteren Zeitpunkt von der Wand entfern, bleiben die Bohrlocher sightbar.
• Nach längerer Nutzung des Fernsehgeräts kann sich durch die vom Fernsehgeber abgestrahlte Hitze die Wand verfarben.
• Händigen Sie diese Installationshandbuch nach der InstallationIBE an den Endkunden aus,damit dieser es lesen undarin nachschlagen kann.Die im Installationshandbuch enthaltenen Informationen werden später eventuell benotigt, wenn das Fernsehgerat abgenommen bzw. gewartet werden muss.

Es empfeht sich, diesen Handbuch zunachst sorgfältig durchzulesen, um sich mit dem Gerät und den korrekten Installationsverfahren sowie den Sicherheitsmaßnahmen vertraut zu machen. Hebeln Sie diesen Handbuch zum späteren Nachschlagen möglich zugänglich auf.

HINWEIS

Während der Installation benötigen Sie die Pappschablone (Artikel ⊙ in der Teileliste), um die Wandmontageschienen im richtigen Abstand montieren zu konnen. Werfen Sie die Pappschablone nicht vorher weg.

MONTAGESTellen FÜR PLASMAMODELLE KZ-32TS1E / KZ-42TS1E

Schritt 1: Überprüfen der belieferten Teile

Überprüfen Sie die Lieferung nach dem Öffnen auf Vollständigkeit.

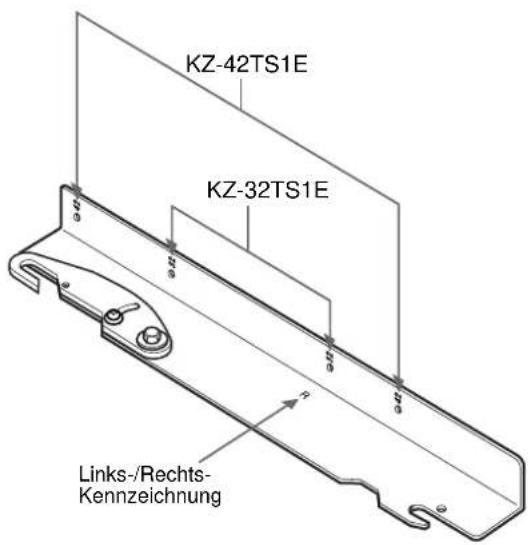

A	(R) 4-091-921-01 (L) 4-091-922-01	Halterungsarm links und rechts für das Fernschgrät (KZ-32TS1E, KZ-42TS1E) 1 Stück (links), 1 Stück (rechts) Hinweis: Die Montagestellen unterscheiden sich je nach Fernschgrät. Die Montagestellen für die verschiedene Modèle entnehmen Sieitte der Abbildung.
B	4-091-923-01	Wandmontageschienen.. 2 Stück
C	4-091-924-01	Pappschablone für prazise Montage der Wandmontageschienen im richtigen Abstand (230 mm)......1 Stück
D	4-091-925-01	Sicherungsschrauben, 6 mm × 12 mm...... 4 Stück
E	4-091-926-01	15-mm-Abstandsstücke (Nylon).. 4 Stück

Nur für KZ-32TS1E

F	4-091-927-01	Abdeckplatte .......1 Stück
G	4-957-517-01	5 mm × 40 mm Kreuzschlitzschrauben.. 4 Stück
H	4-089-347-01	Abdeckwinkel ... 2 Stück

Nur für KZ-42TS1E

1

7-682-969-09

Kreuenschlitzschrauben, 4 mm × 35 mm ...... 4 Stück

Schritt 2: Abnahmen des Ständers vom Fernsehgerät

1 Legen Sie das 32-Zoll-Modell (KZ-32TS1E) oder das 42-Zoll-Modell (KZ-42TS1E) auf 4 gepolsterte Unterlagen (nicht mitgeliefert).

Legen Sie das Fermsehgerät waagrecht zum Boden so hin, dass die Vorderseite nach unten weist. Der Fuß/Ständer darf den Boden nicht berühren.

2 Ziehen Sie den Fuß/Ständer aus dem FernsehgerätHEREaus.

Beim KZ-32TS1E

Schneiden Sie unten an der Rückseite des Fernsehgerats die 4 Stanzungen (sofern vorhanden) mit einem Schneidwerkzeug aus und schleifen Sie die Öffnungen mit einer Reibahle so ab, dass die Öffnungen rund und glatt genug sind, um die Schrauben zu entfern.

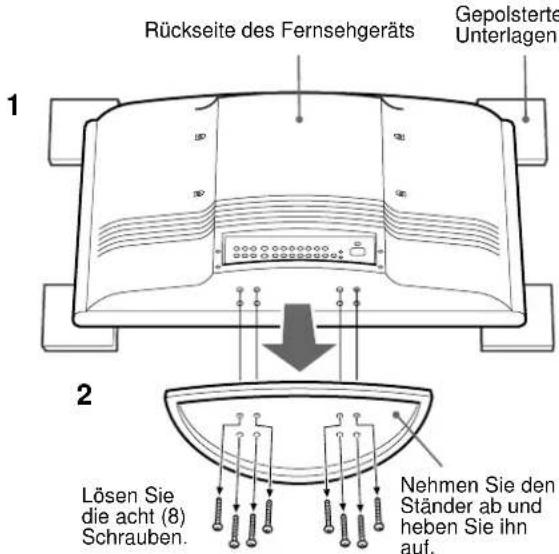

Beim KZ-42TS1E

An der Unterseite des Ständers am Fernsehgerät befinden sich die Schrauben, mit denen der Ständer befestigt ist. Losen Sie alle

Schrauben, mit denen der Fuß am Fernsehgerät befestigt ist, mit einem Kreuzschlitzschraubenzieher mit magnetischer Spitze.

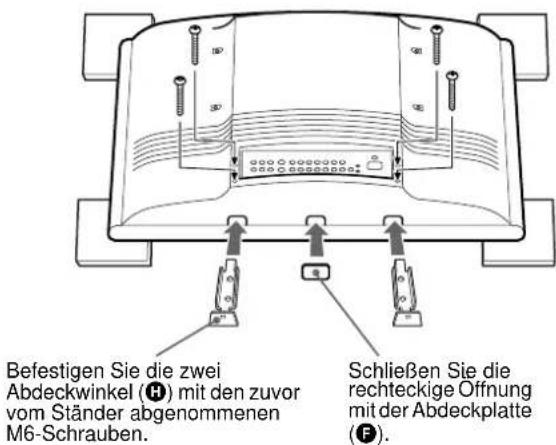

3 Nur beim KZ-32TS1E

Bringen Sie die Abdeckungen (F,H) and der Unterseite des Fernsehgerats an.

KZ-32TS1E

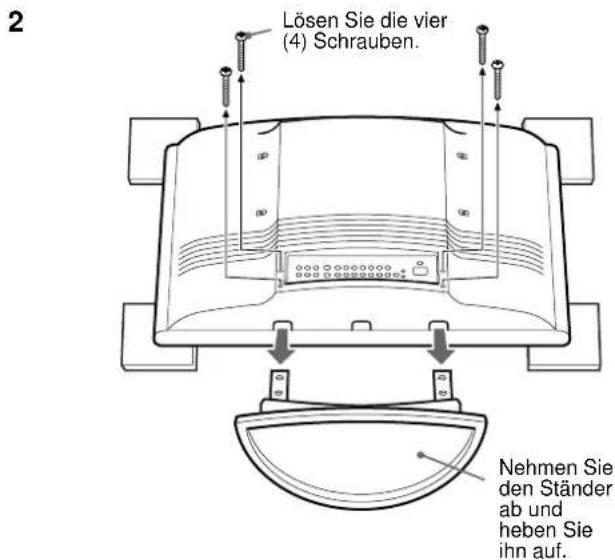

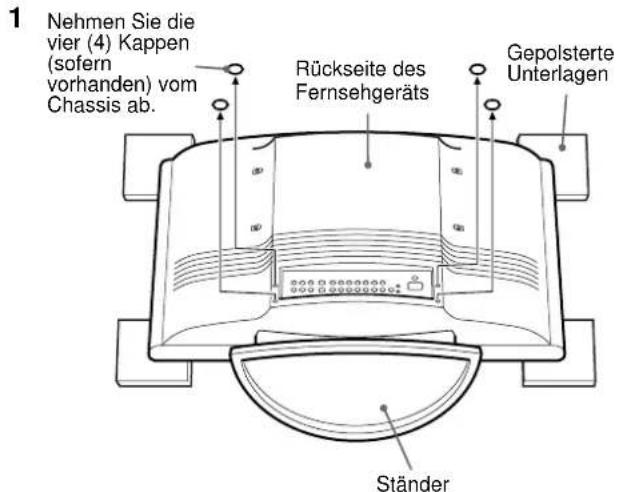

So behmen Sie den Ständer ab und bringen die Abdeckungen an

3

KZ-42TS1E

So behmen Sie den Ständer ab

Vorsicht

Die Installationarf nur von einem Handler oder einem autorisierten Kundendienst ausgefuhrt werden. Überprüfen Sie vor der Installation die Wandstruktur und die Tragfahigkeit der Wand, damit Sie das Gerat so installieren konnen, dass Unfälle ausgeschlossen sind.

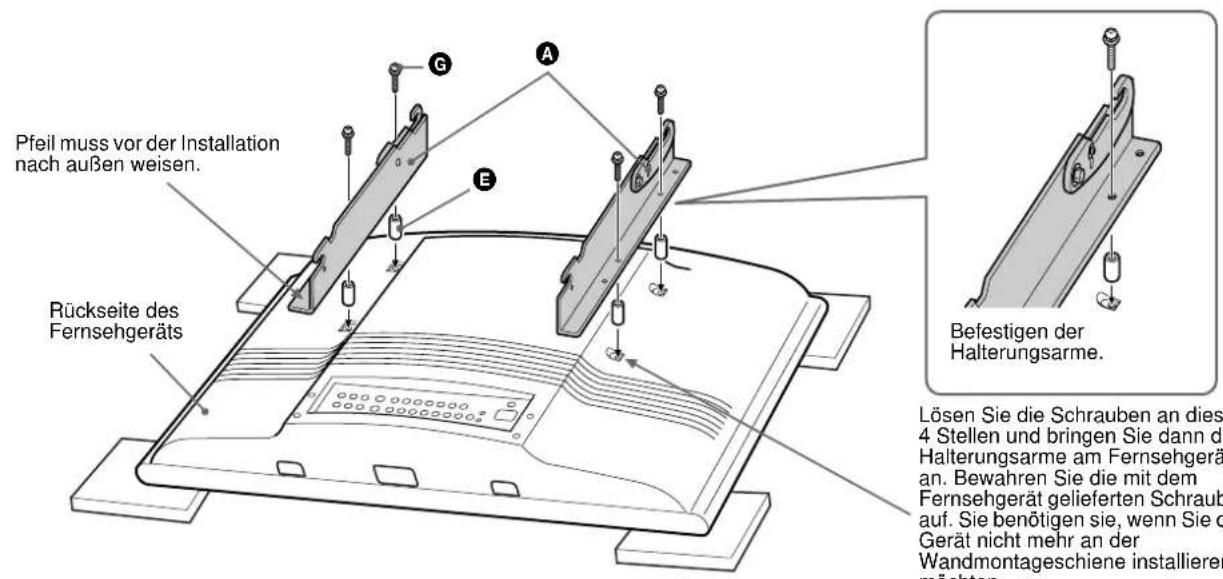

Schritt 3: Anbringen der Halterungsarme am Fernsehgerät

Sehen Sie in der Teileliste unter „Schritt 1: Überprüfen der gelieferten Teile" auf Seite 3 in thisen Handbuch nach und legen Sie die richtigen Teile bereit. Die Montagestellens an den Halterungsarmen (A) unterscheiden sich je nach Gröbe des Fernschgerats. Siehe „MONTAGESTELLEN FÜR PLASMAMODELLE KZ-32TS1E / KZ-42TS1E" auf Seite 3 in thisen Handbuch.

Legen Sie das Fernsehgerät mit der Vorderseite nach unter auf eine weiche ebene Fläche und suchen Sie die Montagestellens an der Rückseite des Fernsehgerats. Befestigen Sie den linken und den rechten Halterungsarm (A) mit den Schrauben (G, 1) am Fernsehgerät. Achten Sie daraufuf, dass die Schraube für den oberen Haken, die Mutter und der Pfeil auf die Außenkanten des Fernsehgerats weisen.

Hinweis

Ziehen Sie die Schrauben zum Befestigen der Halterungsarme nicht zu fest an. Andernfalls konnen die Gewinde am Fernsehgerät beschädigt werden.

KZ-32TS1E

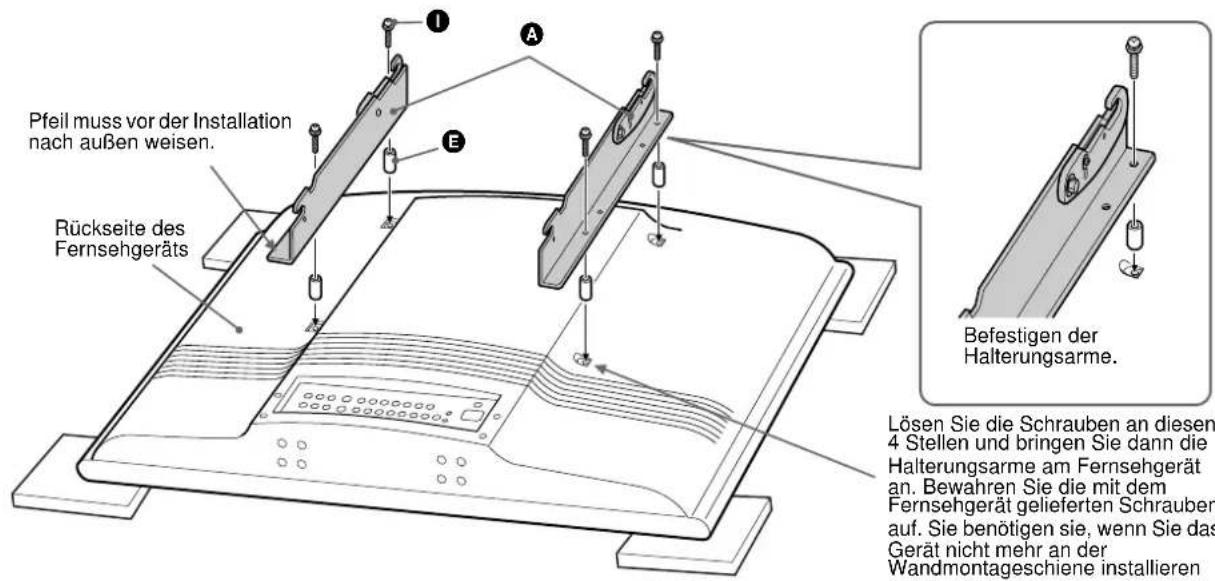

KZ-42TS1E

Liesen Sie die Schrauben an diesen 4 Stellen und bringen Sie dann die Halterungsarme am Fernsehgerät an. Bewahren Sie die mit dem Fernsehgerät gefelferten Schrauben auf. Sie besoinen sie, wenn Sie das Gerät nicht mehr an der Wandumontageschiene installieren möchten.

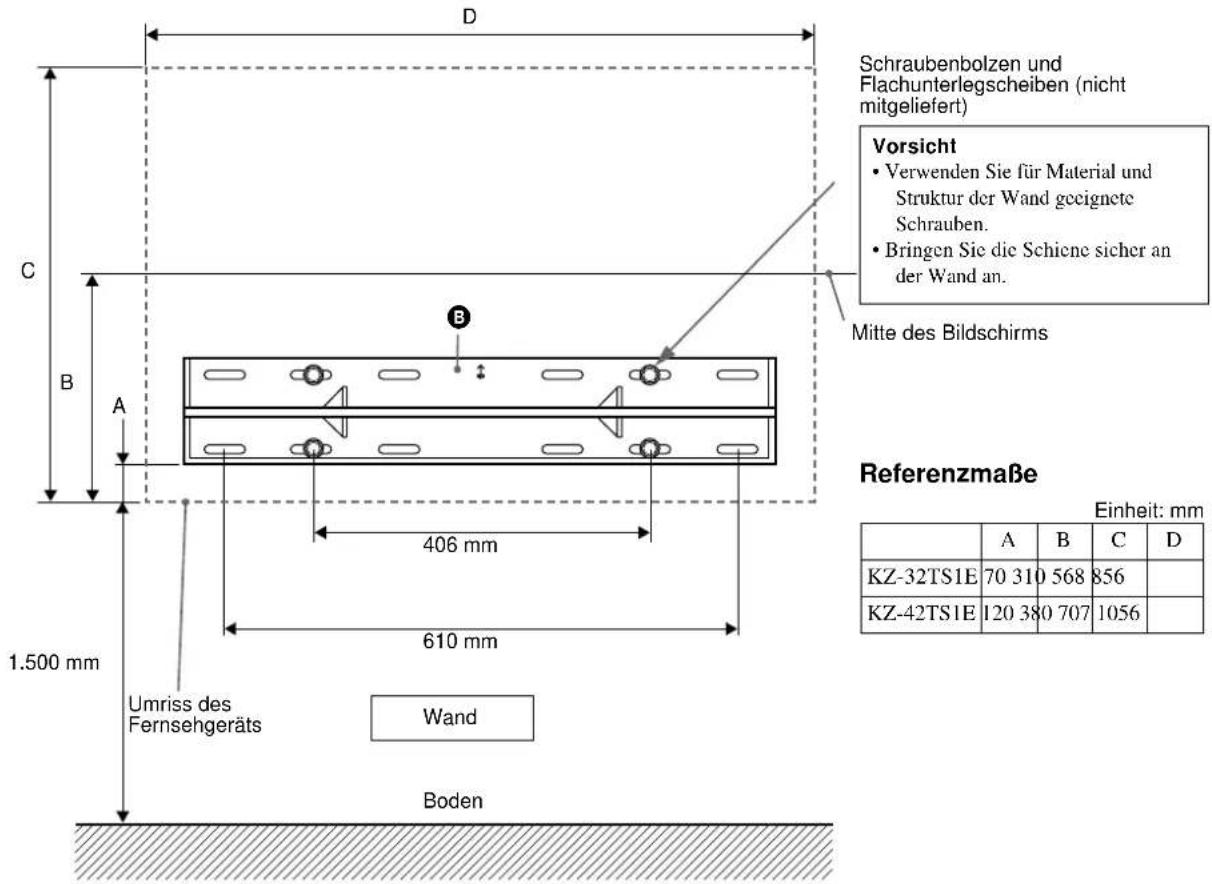

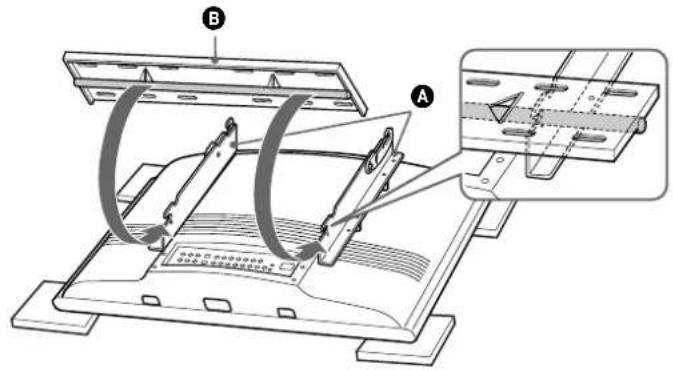

Schritt 4: Befestigen der unteren Wandmontageschiene (Beispiel für Montage an einer Holzwand)

Wandmontageschienen (3))durfen nur an einer Wand angebracht werden, die mindestens das Vierfache (4fache) des Gerategewichts tragen kann (beim KZ-32TS1E: 25,5kg× 4 = 102kg , beim KZ-42TS1E: 37kg× 4 = 148kg) . So ermitteln Sie die richtige Montagehohfe fur das Fernschgerat:

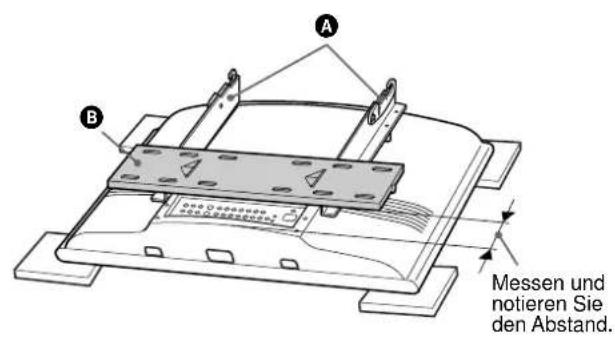

1 Hangen Sie die Haltestange an der unteren Wandmontageschiene (B) provisorisch in die unteren Haken der bereits befestigten Halterungsarma (A) ein. Messen und notieren Sie den Abstand zwischen der Unterkante des Fernsehgerats und der Unterkante der Wandmontageschiene (A).

2 Messen Sie den Abstand vom Boden bis zu der Höhe, in der sich die Unterkante des Fernsehgeräts befinden soll (Beispiel: 1.500 mm). Addieren Sie den notierten Abstand zu dem 1.500-mm-Wert und markieren Sie die ersten Befestigungspunkte (Beispiel: 1.500 mm + 70 mm = 1.570 mm). Richten Sie dieunte Wandmontageschiene (3) waagrecht aus und befestigen Sie sie mit vier (4) Schraubenbolzen und Flachunterlegscheiben (nicht mitgeliefert).

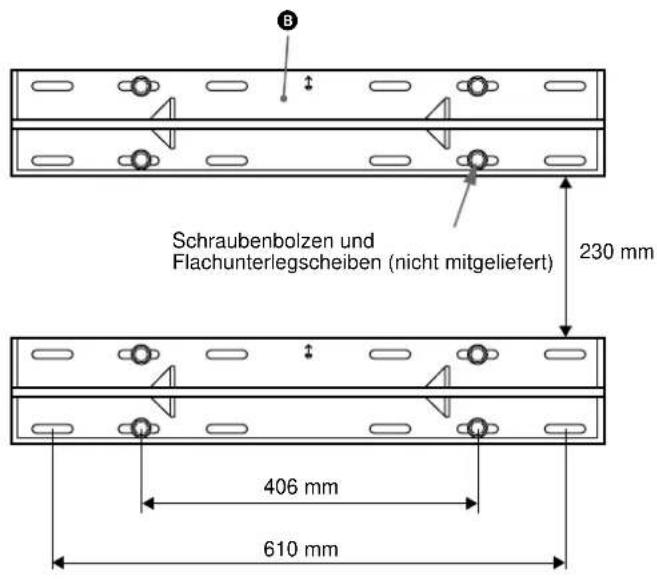

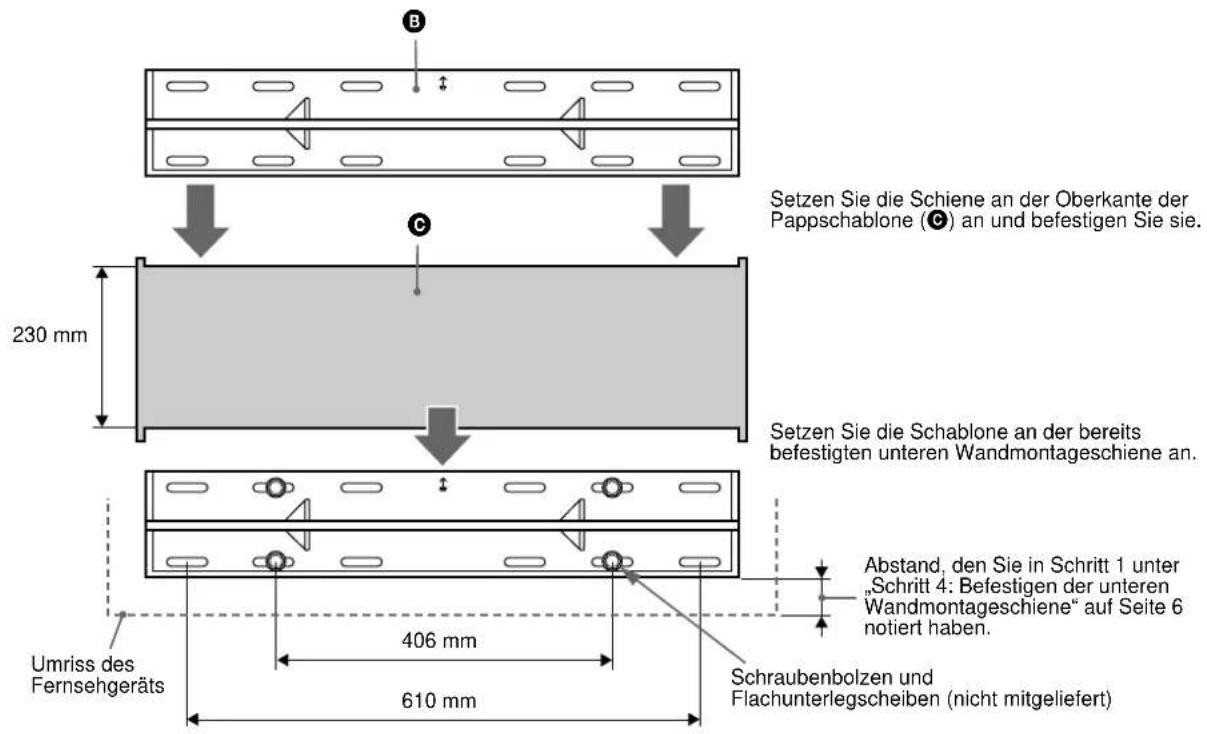

Schritt 5: Befestigen der oberen Wandmontageschiene

1 Wenn Sie die untere Wandmontageschiene sichen an der Wand angebracht haben, legen Sie die mitgelieferte Pappschablone (O) an die oberen AuBenkanten der unteren Wandmontageschiene an. Setzen Sie die Unten- und AuBenkanten der oberen Wandmontageschiene (B) an der Oberkante der Pappschablone (O) an und markieren Sie die Befestigungspunkte fur die obere Wandmontageschiene (O).

2 Befestigen Sie die obere Wandmontageschiene (B) mit vier (4) Schraubenbolzen und Flachunterlegscheiben (nicht mitgeliefert). Die Wandmontageschiene muss an einer Wand befestigt werden, deren Tragfähigkeit mindestens dem Vierfachen (4) des Gewichts des Geräts entspricht. Der Abstand zwischen den beiden Wandmontageschienen muss 230 mm betragen.

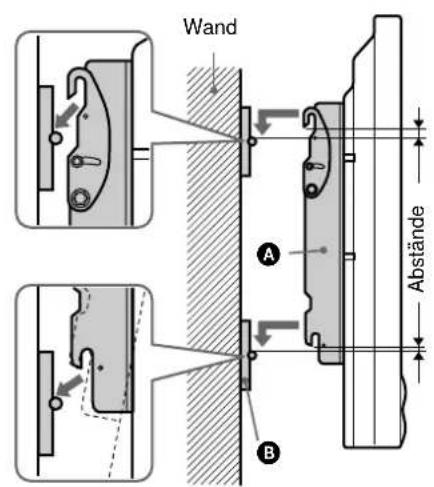

Schritt 6: Einhängen des Fernsehgeräts in die Wandmontageschienen

1 Legen Sie die oberen Schragstellhaken der Halterungsarme (A) flach an. Hebien Sie das Fernsehgerat mit den daran montierten Halterungsarmen (An) an (mindestens 2 Personen). Halten Sie das Fernsehgerat flach an die Wand, so dass die oberen und unteren Haken an den Halterungsarmen (A) etwas hoffer liegen als die Haltestangen der oberen und unteren Wandmontageschiene (B).
2 Halten Sie das Fernsehgerät möglich waagrecht und senken Sie es dann ab, bis die Haken der Halterungsarm (A) richtig in die Stahlstangen der oberen und unteren Wandmontageschiene (B) greifen. Ziehen Sie das Fernsehgerät an der Oberkante links und rechts vorsichtig nach vorn, bis die maximale Neigung von 10^ erreicht ist, und bringen Sie an jedem Halterungsarm (A) vier 6-mm-Sicherungsschrauben (D) an.

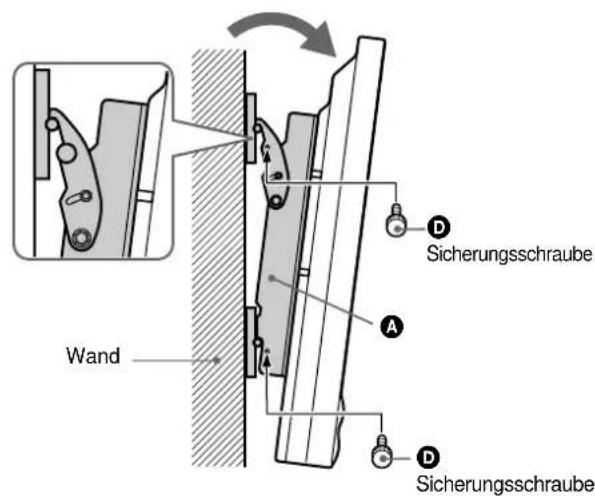

Hinweis

Um das Fernseherat von der Wand abzunehmen,ziehen Sie es einfach bis zur maximalen Neigung nach vorn. Entfernen Sie dann die vier 6-mm Sicherungsschrauben (O) und drucken Sie das Fernseherat wieder flach an die Wand. Danach konnen Sie das Gerät anheben und von der Wand abnehmer.

Vorsicht

Bringen Sie unbedingt die vier Sicherungsschrauben (D) an, um zu verhindern, dass das Fernsehgerä herunterfällt.

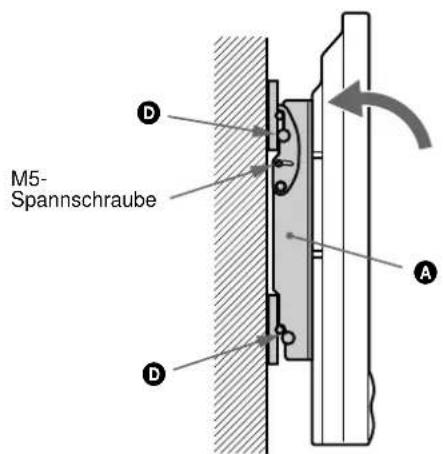

Schritt 7: Einstellen der Neigungsspannung

Spannung:

Zum Einstellen der Neigungsspannungziehen Sie die 5-mm-Schrauben auf beiden Seiten der Schieren an.

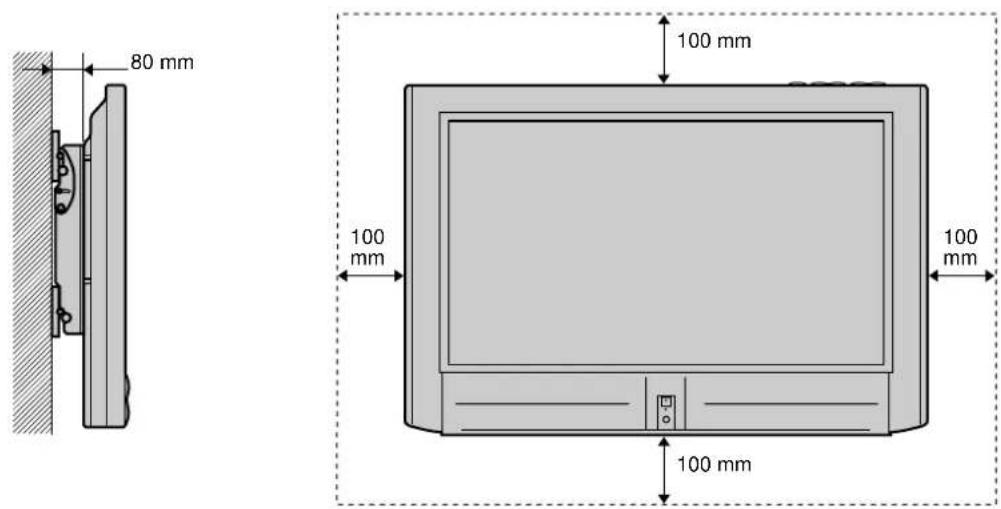

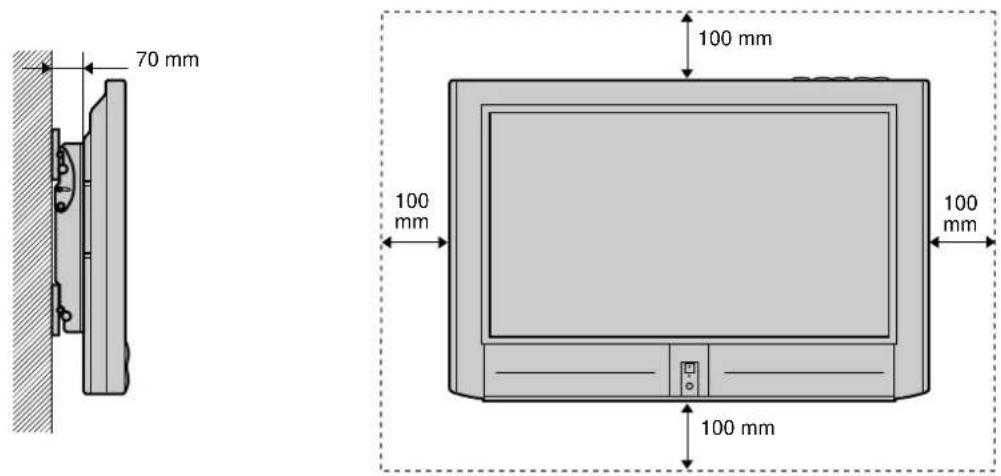

Beluftung

VORSICH

Achten Sie bei der Installation des Fernsehgeräts auf genugend große Freiräume, um eine ausreichende Belüfung des Fernsehgeräts zu gewährleisten.

KZ-32TS1E

KZ-42TS1E
