Produkttyp	Wandhalterung für Fernseher
Marke	Sony
Modell	SUWL840
Abmessungen der Halterung (B x H x T)	446 x 336 x 20 mm (für Modelle 75/65 Zoll); 346 x 252 x 20 mm (für Modell 55 Zoll)
Gewicht der Halterung	ca. 2,7 kg (Modelle 75/65 Zoll); 2,3 kg (Modell 55 Zoll)
Stromversorgung	Nicht zutreffend (mechanische Halterung)
Hauptfunktionen	Wandbefestigung für Sony-Fernseher; Einstellung des Neigungswinkels und Schwenken
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden; Befestigung regelmäßig überprüfen
Sicherheit	Installation durch einen qualifizierten Fachmann erforderlich; mindestens sechs Schrauben mit 8 mm Durchmesser verwenden; Wand muss das sechsfache Gewicht des Fernsehers tragen können; keine Modifikationen an Teilen vornehmen; keine anderen als die angegebenen Geräte installieren
Ersatzteile und Reparierbarkeit	Schrauben und Teile mitgeliefert; Wandbefestigungsschrauben nicht enthalten; Ersatzteile bei Sony erhältlich
Allgemeine Informationen	Marke: Sony; Modell: SUWL840; Kompatibel mit Sony-Fernsehern von 55, 65 und 75 Zoll (Referenzen siehe Anleitung)

Häufig gestellte Fragen - SUWL840 SONY

Welche Fernseher sind mit der Wandhalterung SUWL840 kompatibel?

Die Halterung ist für bestimmte Sony-Fernseher ausgelegt. Überprüfen Sie die Kompatibilität im Referenzhandbuch Ihres Fernsehers. Die Modelle mit 55, 65 und 75 Zoll sind in der Anleitung aufgeführt.

Wie hoch ist die maximale Tragfähigkeit der Halterung?

Die Wand muss mindestens das sechsfache Gewicht des Fernsehers tragen können. Die Halterung selbst wiegt ca. 2,7 kg (für Modelle 75/65 Zoll) oder 2,3 kg (für Modell 55 Zoll). Das Gewicht Ihres Fernsehers entnehmen Sie bitte dessen Anleitung.

Muss ich für die Installation einen Fachmann beauftragen?

Ja, die Installation darf ausschließlich von einem qualifizierten Fachinstallateur durchgeführt werden. Eine unsachgemäße Befestigung kann zum Herunterfallen des Fernsehers und zu schweren Verletzungen führen.

Welche Werkzeuge werden für die Installation benötigt?

Die benötigten Werkzeuge sind: eine Wasserwaage, ein Bohrmaschine, ein Hammer, ein Schraubendreher und die geeigneten Schrauben für die Wand (nicht im Lieferumfang enthalten).

Wie befestige ich die Halterung an der Wand?

Befolgen Sie die Schritte in der Anleitung: Wählen Sie den Standort, richten Sie die WM1-Halterung an der Wand aus, markieren Sie sechs Punkte, bohren Sie Führungslöcher, befestigen Sie die Halterung mit mindestens sechs Schrauben mit 8 mm Durchmesser, die für die Wand geeignet sind, und überprüfen Sie die Waagerechte.

Kann ich den Fernseher nach der Installation neigen?

Ja, Sie können den Winkel einstellen, indem Sie die linke und rechte Seite der Halterung schrauben. Die Anleitung erwähnt auch die Möglichkeit, den Fernseher vorsichtig zu schwenken.

Wird die Halterung mit Wandschrauben geliefert?

Nein, die Schrauben zur Befestigung der Halterung an der Wand sind nicht im Lieferumfang enthalten. Sie müssen Schrauben verwenden, die für das Material und die Struktur Ihrer Wand geeignet sind (Durchmesser 8 mm empfohlen).

Was tun bei fehlenden Schrauben?

Überprüfen Sie den Packungsinhalt. Falls Schrauben fehlen, wenden Sie sich an Ihren Händler oder den Sony-Kundendienst. Verwenden Sie niemals nicht konforme Schrauben.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Kann ich diese Halterung für einen Fernseher einer anderen Marke verwenden?

Nein, diese Halterung ist ausschließlich für die angegebenen Sony-Fernseher ausgelegt. Die Installation eines anderen Geräts kann zum Herunterfallen und zu Schäden führen.

BEDIENUNGSANLEITUNG SUWL840 SONY

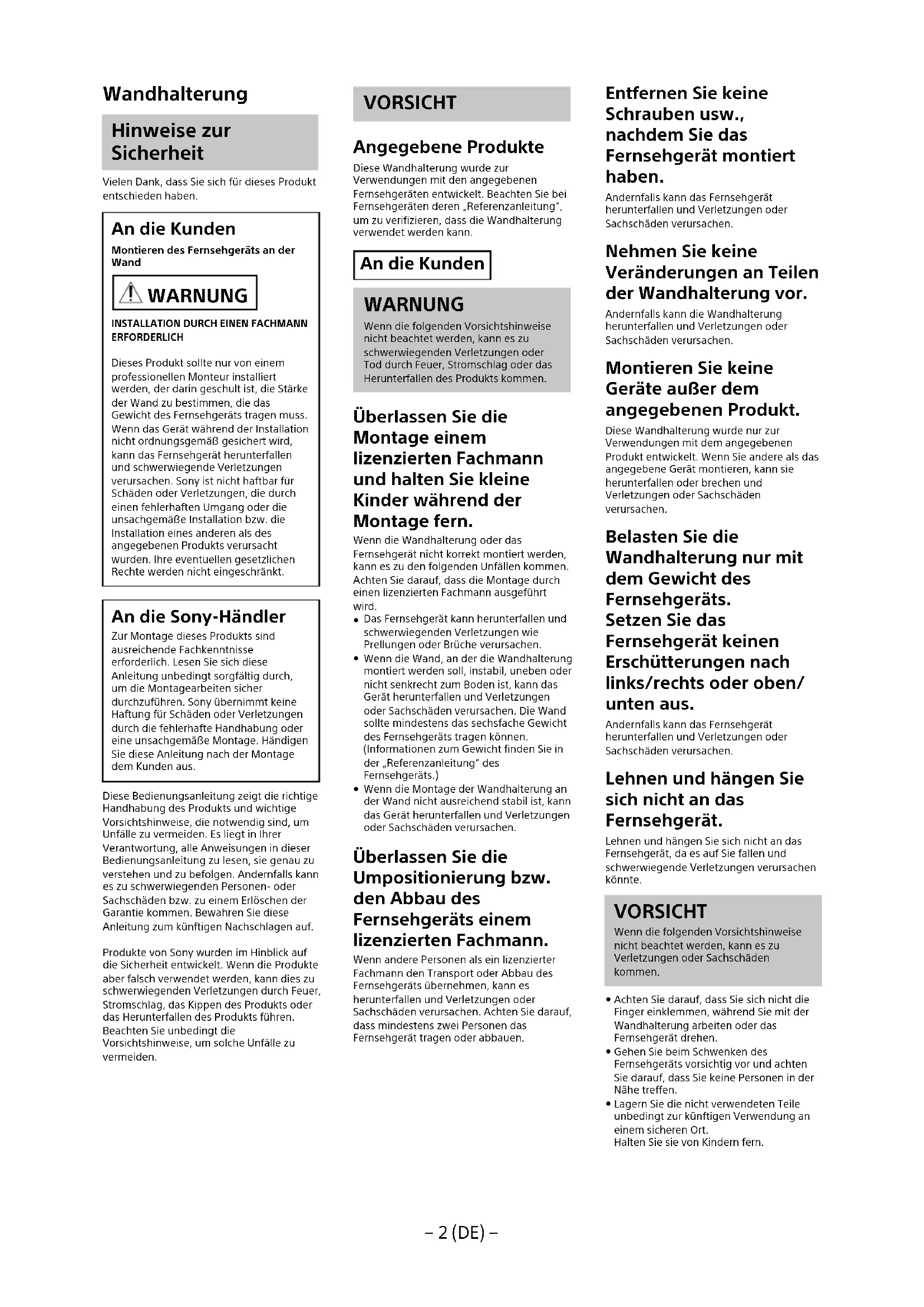

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

An die Kunden

Montieren des Fernsehgeräts an der Wand

WARNUNG

INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH

Dieses Produkt sollte nur von einem professionellen Monteur installiert werden, der darin geschult ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgeräts tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerät herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhaften Umgang oder die unsachgemäße Installation bzw. die Installation eines anderen als des angegebenen Produkts verursacht wurden. Ihre eventuellen gesetzlichen Rechte werden nicht eingeschränkt.

An die Sony-Händler

Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.

Diese Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in Ihrer Verantwortung, alle Anweisungen in dieser Bedienungsanleitung zu lesen, sie genau zu verstehen und zu befolgen. Andernfalls kann es zu schwerwiegenden Personen- oder Sachschäden bzw. zu einem Erlöschen der Garantie kommen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

Diese Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Beachten Sie bei Fernsehgeräten deren „Referenzanleitung“, um zu verifizieren, dass die Wandhalterung verwendet werden kann.

An die Kunden

WARNUNG

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie kleine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.

• Das Fernsehgerät kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das sechsfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht finden Sie in der „Referenzanleitung“ des Fernsehgeräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass mindestens zwei Personen das Fernsehgerät tragen oder abbauen.

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

Diese Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschütterungen nach links/rechts oder oben/ unten aus.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen könnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen.

• Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, während Sie mit der Wandhalterung arbeiten oder das Fernsehgerät drehen.
• Gehen Sie beim Schwenken des Fernsehgeräts vorsichtig vor und achten Sie darauf, dass Sie keine Personen in der Nähe treffen.
• Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort. Halten Sie sie von Kindern fern.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.
• Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Händler

WARNUNG

Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschäden kommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerät längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts kommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung sicher an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt geeignete Schrauben für das Material der Wand und installieren Sie das Gerät sicher mit mindestens sechs Schrauben mit einem Durchmesser von 8 mm (oder entsprechenden Schrauben).

Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Bedienungsanleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschriebenen Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschütterungen auszusetzen.

Wenn das Fernsehgerät Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

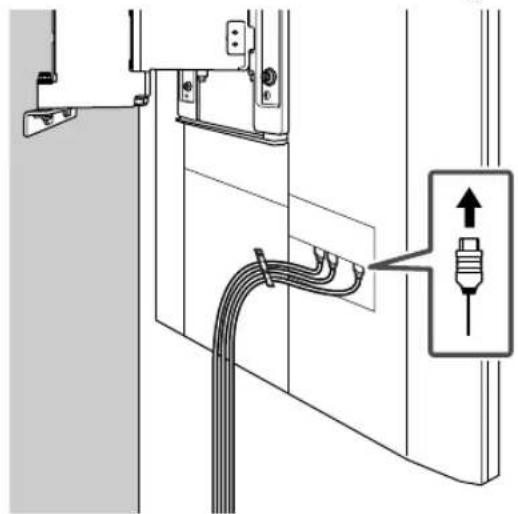

Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdreht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommen. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Für Kunden in Europa

Laden Sie sich die Informationen von der SONY-Website herunter, um eine Anleitung zur Montage der Wandhalterung am Fernsehgerät zu erhalten.

Inhaltsverzeichnis

Mitgelieferte Teile 5

Benötigtes Werkzeug 5

Installation der Wandhalterung an der Wand 6

Vorbereitung für die Installation des Fernsehgeräts 9

Installation des Fernsehgeräts an der Wand 10

Technische Daten....13

Mitgelieferte Teile

* Nur für 75-Zoll (189,3 cm)-Modelle

Benötigtes Werkzeug

Installation der Wandhalterung an der Wand

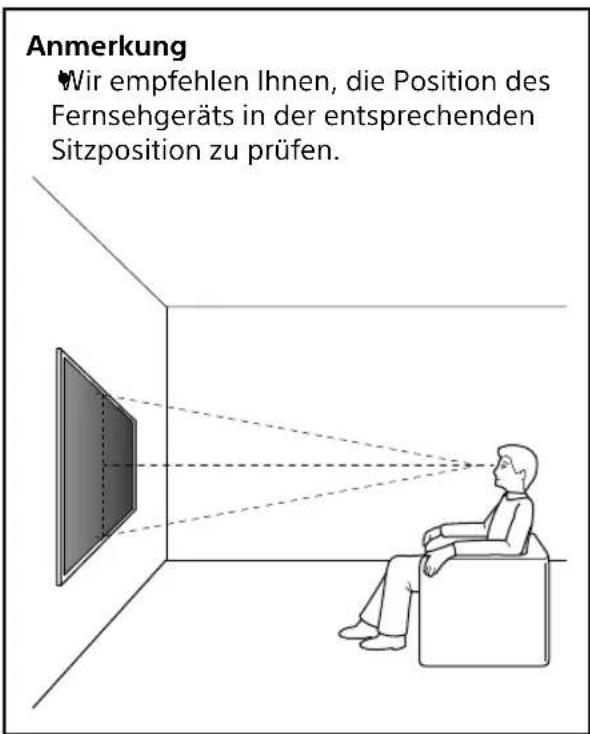

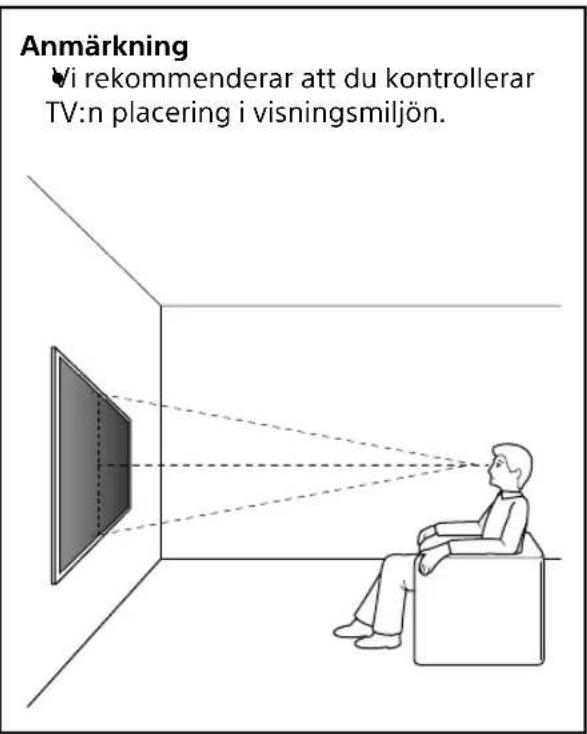

1 Festlegen der Installationsstelle.

Stellen Sie sicher, dass an der Wand ausreichend Platz für das Fernsehgerät ist und dass sie mindestens das sechsfache Gewicht des Fernsehgeräts tragen kann.

(mm)

KD	A	B	C	D	E	F	G	H ^-2 (°)
75XE9405	673 962 685	199 277	73 325 15
65XE9305	451 838 660	237 178	45 295 15
55XE9305	232 715 661	299 54 45	215	13

Tabelle der Abmessungen zur Montage des Fernsehgeräts (mm)

Die Abbildungen in der Tabelle können abhängig von der Installation leicht abweichen.

*1 (Bildschirm-Mittelpunkt)

*2 (ca.)

2 Richten Sie das Teil WM1 auf der Wand aus und markieren Sie die sechs Stellen.

Anmerkung

Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

3 Bohren Sie Vorbohrungen an den markierten Stellen.

4

Verwenden Sie eine Wasserwaage, um zu prüfen, ob die Wandhalterung gerade ist.

Vorsichtsmaßnahme

Ziehen Sie die Schlüsselschrauben nicht zu stark an. Ein unsachgemäßes Festziehen kann die Haltkraft der Schlüsselschrauben reduzieren.

6

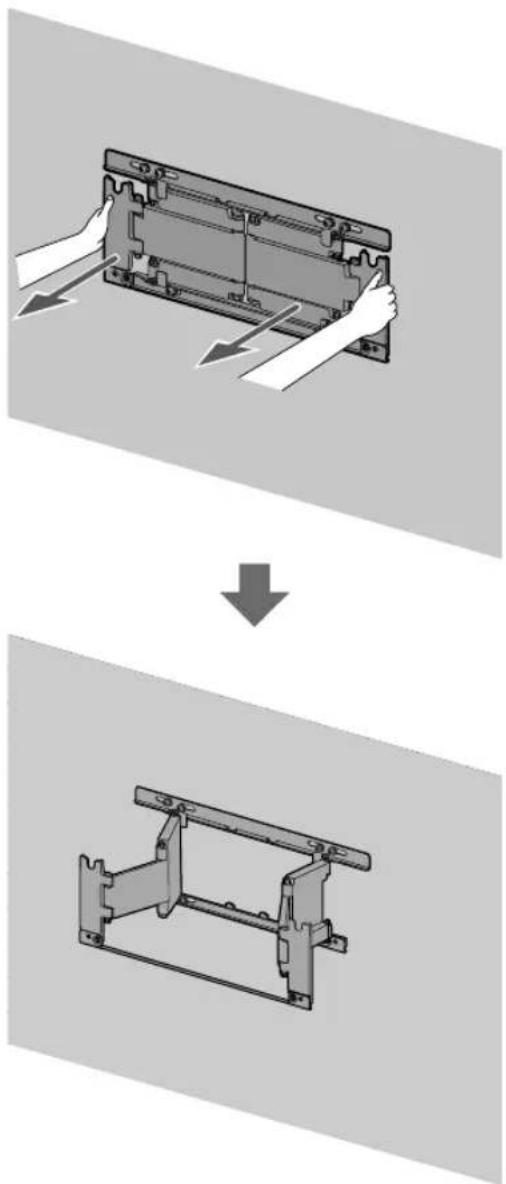

Ziehen Sie den Arm von WM1 bis zum Ende heraus.

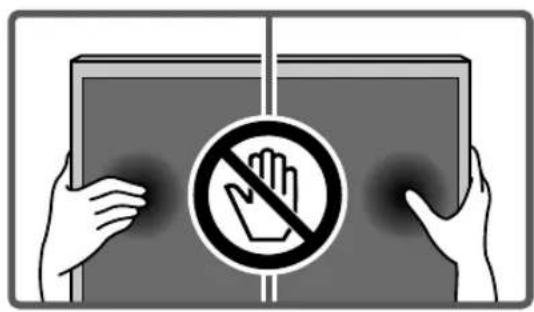

Vorbereitung für die Installation des Fernsehgeräts

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

1* Nur 65-Zoll (163,9 cm)-Modelle 2* Nur 55-Zoll (138,8 cm)-Modelle

Vorsichtsmaßnahme

Wenn der Tischständer bereits am Fernsehgerät angebracht ist, achten Sie darauf, die Teile der Wandhalterung am Fernsehgerät anzubringen, bevor Sie den Tischständer lösen.

3

4 Bringen Sie die Teile WM4 am Fernsehgerät an (nur 75-Zoll (189,3 cm)-Modell).

5 Nur 55-Zoll (138,8 cm)-Modelle.

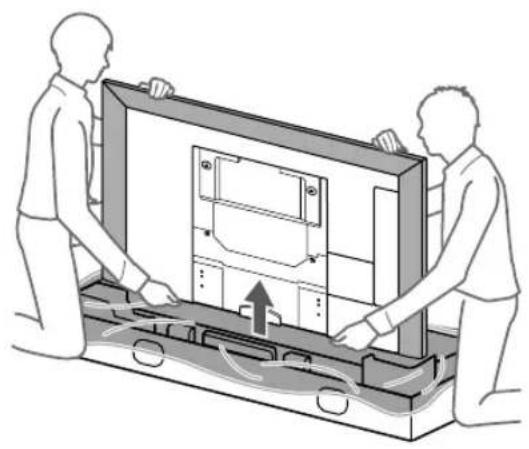

Installation des Fernsehgeräts an der Wand

1

5 Passen Sie den Winkel des Fernsehgeräts über die Schraube an der linken und rechten Seite der Wandhalterung an.

1* Nur 65-Zoll (163,9 cm)-Modelle
2* Nur 55-Zoll (138,8 cm)-Modelle

8 Bringen Sie die Teile WM3 an.

Nur 65-Zoll (163,9 cm)-Modelle

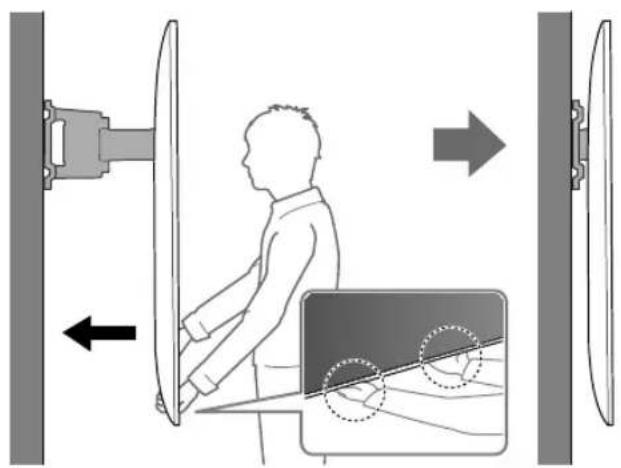

9 10 Wenn Sie das Fernsehgerät

bewegen, halten Sie es gut an der Unterseite fest.

Abmessungen: (Ca.) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

Gewicht (nur Basis): (Ca.)

75 *1 / 65 *2

2,7 kg

55*3

2,3 kg

* 1 Nur 75-Zoll (189,3 cm)-Modelle
* 2 Nur 65-Zoll (163,9 cm)-Modelle
* 3 Nur 55-Zoll (138,8 cm)-Modelle

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
