SUWL840 - Vægbeslag SONY - Gratis brugsanvisning og manual

Produkttype	Vægbeslag til TV
Mærke	Sony
Model	SUWL840
Beslagets mål (B x H x D)	446 x 336 x 20 mm (til 75/65 tommer modeller); 346 x 252 x 20 mm (til 55 tommer model)
Beslagets vægt	Ca. 2,7 kg (75/65 tommer modeller); 2,3 kg (55 tommer model)
Strøm	Ikke relevant (mekanisk beslag)
Hovedfunktioner	Vægmontering til Sony TV; justering af vippevinkel og drejning
Vedligeholdelse og rengøring	Rengør med en tør, blød klud; brug ikke slibende produkter; kontroller monteringen jævnligt
Sikkerhed	Installation skal udføres af en godkendt professionel; brug mindst seks skruer med 8 mm diameter; væg skal kunne bære seks gange TV'ets vægt; ændr ikke dele; installer ikke andre enheder end specificeret
Reservedele og reparerbarhed	Skruer og dele medfølger; vægmonteringsskruer medfølger ikke; reservedele fås hos Sony
Generelle oplysninger	Mærke: Sony; Model: SUWL840; Kompatibel med Sony TV på 55, 65 og 75 tommer (se vejledning for referencer)

Ofte stillede spørgsmål - SUWL840 SONY

Hvilke TV er kompatible med vægbeslaget SUWL840?

Beslaget er designet til specifikke Sony TV. Se referencevejledningen til dit TV for at kontrollere kompatibiliteten. Modeller på 55, 65 og 75 tommer er nævnt i vejledningen.

Hvad er beslagets maksimale bæreevne?

Væggen skal kunne bære mindst seks gange TV'ets vægt. Selve beslaget vejer ca. 2,7 kg (til 75/65 tommer modeller) eller 2,3 kg (til 55 tommer model). Se TV'ets vægt i vejledningen.

Skal jeg bruge en professionel til installationen?

Ja, installationen skal udføres udelukkende af en godkendt professionel installatør. Forkert montering kan medføre, at TV'et falder ned og forårsage alvorlig personskade.

Hvilke værktøjer er nødvendige til installationen?

De nødvendige værktøjer er: et vaterpas, en boremaskine, en hammer, en skruetrækker og passende skruer til væggen (medfølger ikke).

Hvordan fastgør jeg beslaget til væggen?

Følg trinene i vejledningen: vælg placeringen, juster beslaget WM1 på væggen, lav seks mærker, bor pilothuller, fastgør beslaget med mindst seks skruer med 8 mm diameter, der passer til væggen, og kontroller derefter vaterpasset.

Kan jeg vippe TV'et efter installationen?

Ja, du kan justere vinklen ved at skrue på beslagets venstre og højre side. Vejledningen nævner også muligheden for at dreje TV'et forsigtigt.

Medfølger der skruer til væggen?

Nej, skruer til fastgørelse af beslaget på væggen medfølger ikke. Du skal bruge skruer, der passer til væggens materiale og konstruktion (8 mm diameter anbefales).

Hvad gør jeg, hvis der mangler skruer?

Kontroller emballagens indhold. Hvis der mangler skruer, kontakt din forhandler eller Sony kundeservice. Brug aldrig ikke-godkendte skruer.

Hvordan rengør jeg vægbeslaget?

Brug en blød, tør klud. Brug ikke slibende produkter eller opløsningsmidler, da de kan beskadige overfladen.

Kan jeg bruge dette beslag til et TV fra et andet mærke?

Nej, dette beslag er udelukkende designet til specificerede Sony TV. Montering af en anden enhed kan medføre, at TV'et falder ned og forårsage skade.

BRUGSANVISNING SUWL840 SONY

4 Montera WM4 på TV:n (endast 75-tums (189,3 cm) modell).

5 Endast 55-tums (138,8 cm) modell.

Beslag til vægmontering

Om sikkerhed

Tak, fordi du har købt dette produkt.

Til kunder

Vægmontering af tv'et

ADVARSEL

KRÆVER PROFESSIONEL MONTERING

Dette produkt må kun monteres af en professionel installatør, som er uddannet i at fastlægge styrken af væggen i forhold til TV'ets vægt. Hvis det ikke fastgøres korrekt under monteringen, kan TV'et falde ned og forårsage alvorlige kvæstelser. Sony påtager sig intet ansvar for skader eller kvæstelser forårsaget af forkert håndtering eller forkert montering, eller for montering af andet end det specificerede produkt. Dine eventuelle lovmæssige rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne vejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen.

Denne monteringsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Det er dit ansvar at læse, forstå og følge alle instruktioner i denne betjeningsvejledning. Undladelse af at gøre dette kan resultere i alvorlige kvæstelser eller tingsskade og kan ugyldigøre garantien. Gem vejledningen til senere brug.

Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificerede produkter

Dette beslag til vægmontering kan kun bruges til montering af de ovenfor nævnte produkter. Se den tilhørende "Referencevejledning" til dit TV for at kontrollere, at beslaget til vægmontering kan anvendes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.

Hvis beslaget til vægmontering eller tv'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

• Tv'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.
• Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal være i stand til at bære en vægt på mindst seks gange TV'ets vægt. (Se dit TV's "Referencevejledning" vedrørende TV'ets vægt.)
• Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af tv'et skal udføres af en autoriseret installatør.

Hvis tv'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Sørg for, at der er mindst to personer til at bære eller afmontere tv'et.

Du må ikke fjerne skruer osv., när tv'et er monteret.

Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end tv'et på beslaget til vægmontering. Ryst ikke TV'et mod venstre/højre, op/ned.

Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over tv'et eller hænge i det.

Du må ikke læne dig ind over tv'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

• Vær omhyggelig med ikke at få fingrene i klemme, når du håndterer beslaget til vægmontering eller drejer TV'et.
• Vær forsigtig, när TV'et drejes, så det ikke kommer til at ramme andre.
• Sørg for at opbevare de ikke-anvendte dele på et sikkert sted til fremtidig brug. Hold dem på afstand af børn.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

Du må ikke trykke hårdt ind på forsiden af tv'et. Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger tv'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over tv'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af.
• Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
• Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Monter ikke beslaget til vægmontering på flader, hvor tv'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor tv'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod tv'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere tv'et over eller under et klimaanlæg.

Hvis tv'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af tv'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at anvende korrekte skruer til væggens materiale, og monter enheden sikkert ved hjælp af seks eller flere skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne monteringsvejledning. Hvis du bruger andre dele, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør dette, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for, at tv'et ikke udsættes for stødpåvirkninger under monteringen.

Hvis tv'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere tv'et på en væg, der er plan og vinkelret på gulvet.

Hvis du ikke gør dette, kan tv'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af tv'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af tv'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til væggen, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Kunder i Europa

Download instruktioner om montering af beslag til vægmontering på dit tv fra SONYs hjemmeside.

Indholdsfortegnelse

Nødvendigt værktøj......4

Montering af beslaget til vægmontering på væggen....5

Forberedelse af montering af TV'et 8

Montering af TV'et på væggen 9

Specifikationer....12

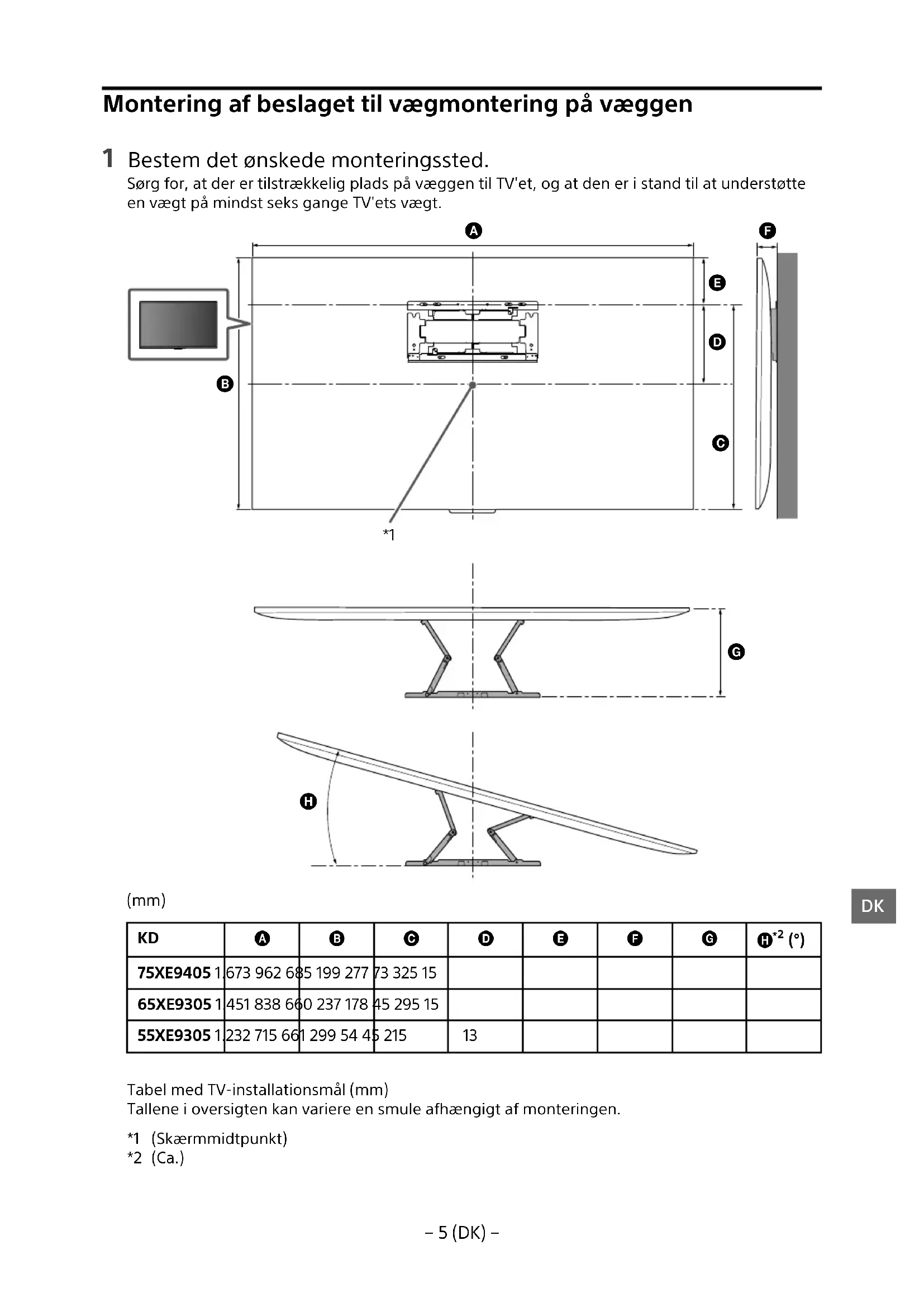

Montering af beslaget til vægmontering på væggen

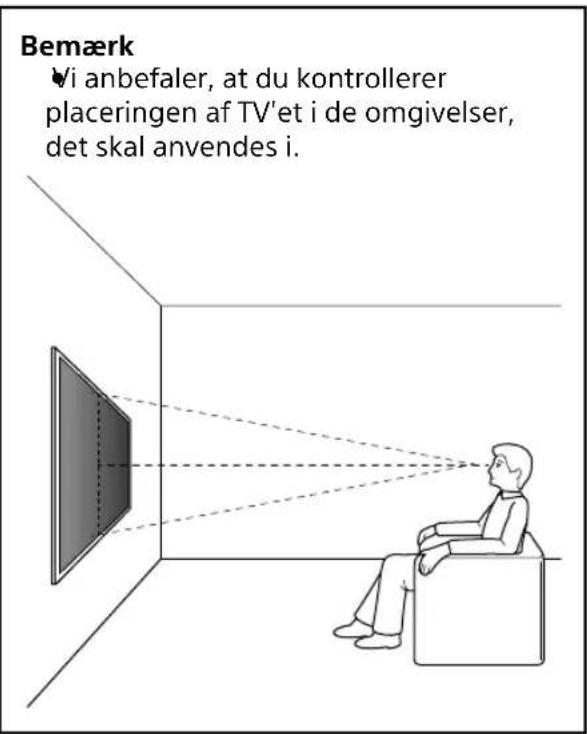

1 Bestem det ønskede monteringssted.

Sørg for, at der er tilstrækkelig plads på væggen til TV'et, og at den er i stand til at understøtte en vægt på mindst seks gange TV'ets vægt.

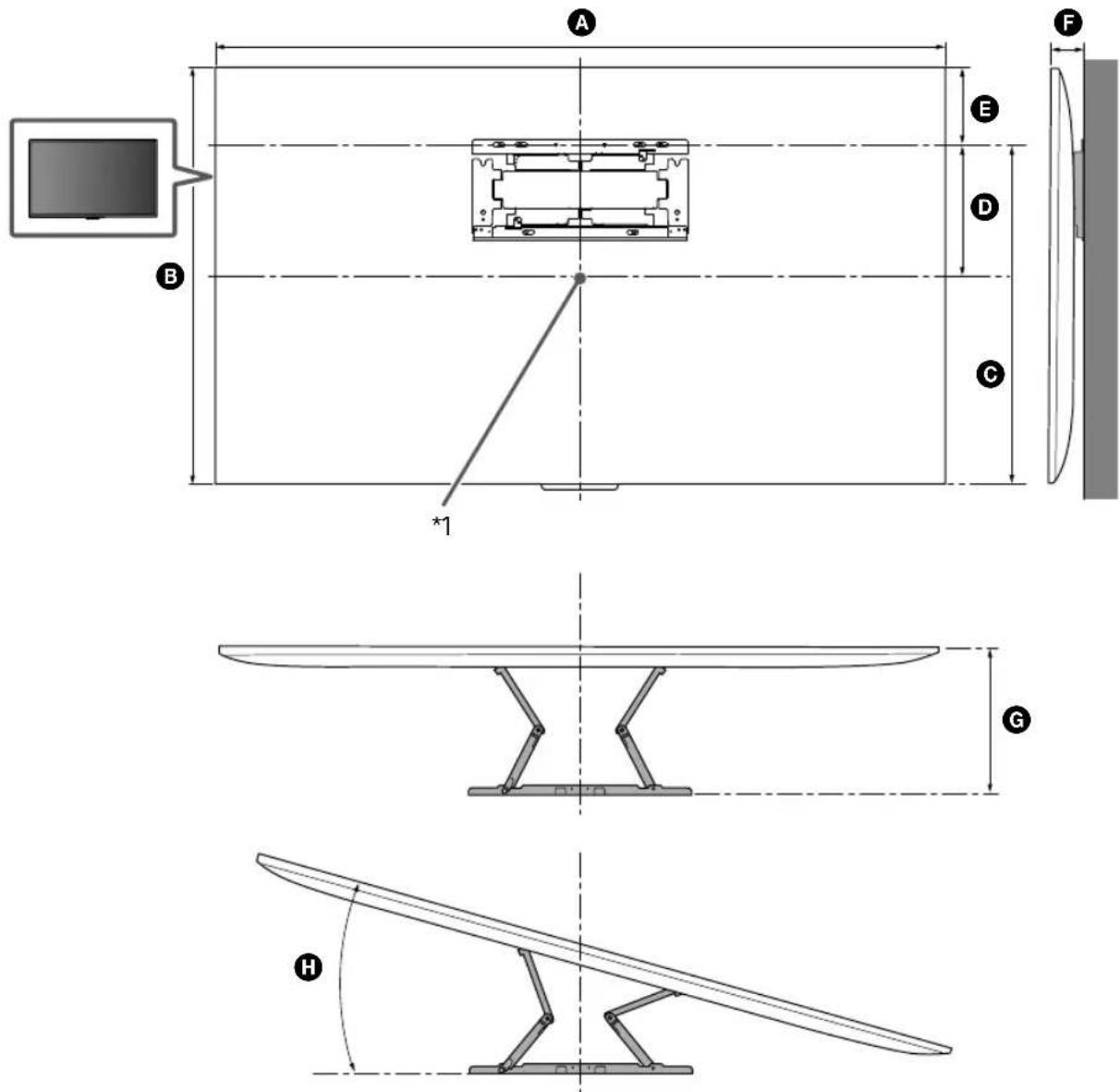

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215	13

Tallene i oversigten kan variere en smule afhængigt af monteringen.

*1 (Skærmmidtpunkt)

*2 (Ca.)

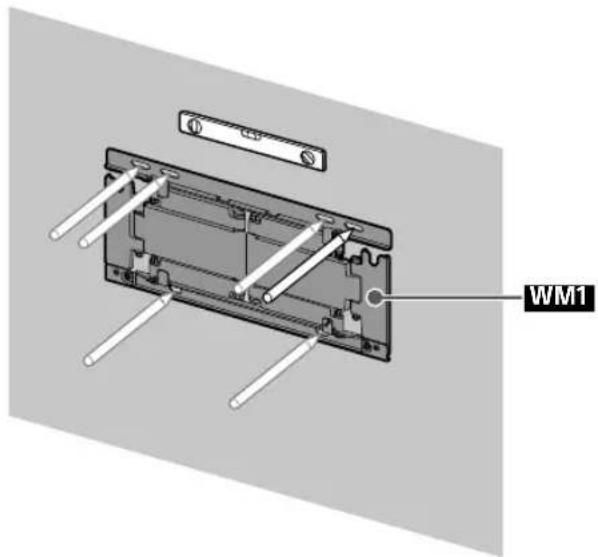

2 Ret WM1 ind på væggen, og lav seks mærker.

Bemærk

Brug et vaterpas til at kontrollere, om WM1 er i vater.

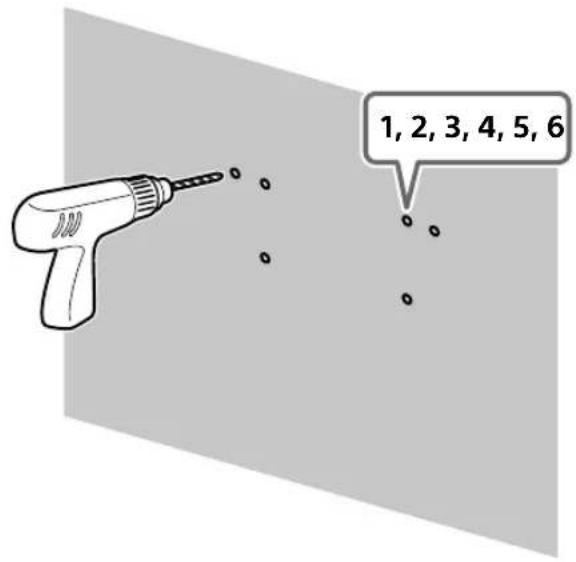

3 Forbor huller på mærkerne.

4

Brug et vaterpas til at kontrollere, om beslaget til vægmontering er i vater.

Forholdsregler

Undgå at spænde sekskantboltene for hårdt. Forkert tilspænding kan reducere sekskantboltenes bæreevne.

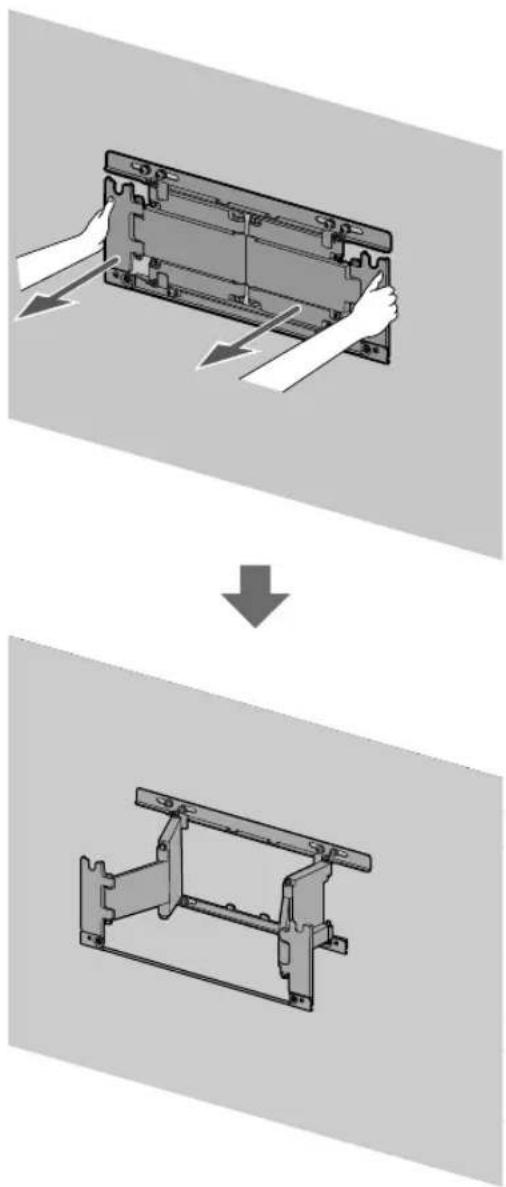

6 Træk armen på WM1 helt ud.

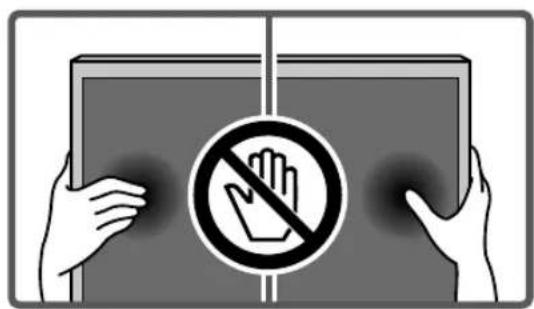

Forberedelse af montering af TV'et

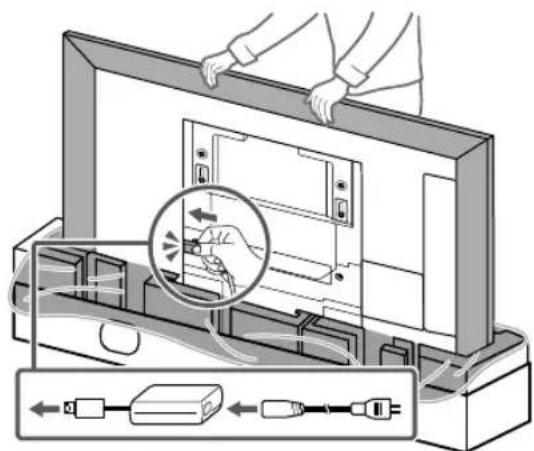

Hvis TV-foden allerede er monteret på TV'et, skal du sørge for at fastgøre delene til beslaget til vægmontering på TV'et, før du frigør TV-foden.

3

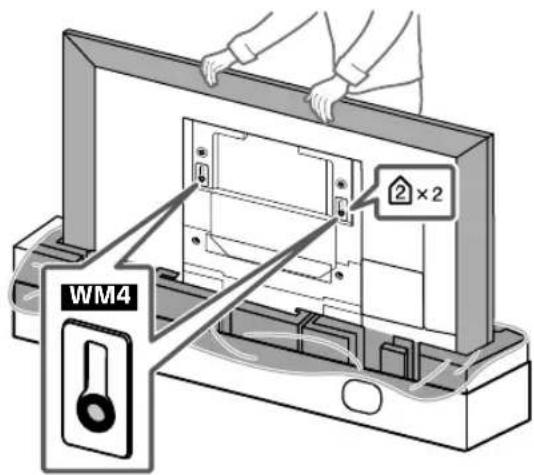

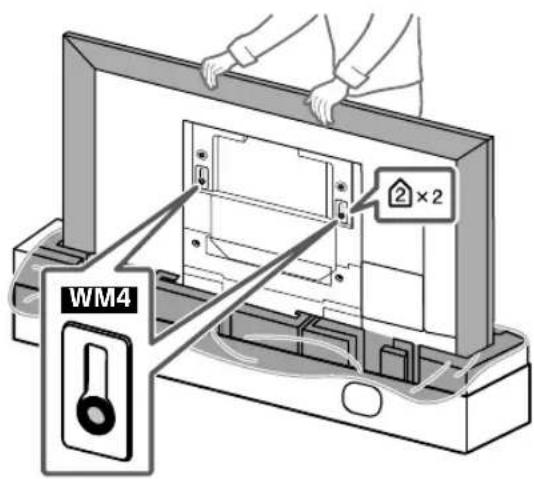

4 Monter WM4 på TV'et (kun 75" (189,3 cm)-model).

5 Kun 55" (138,8 cm)-model.

Montering af TV'et på væggen

1

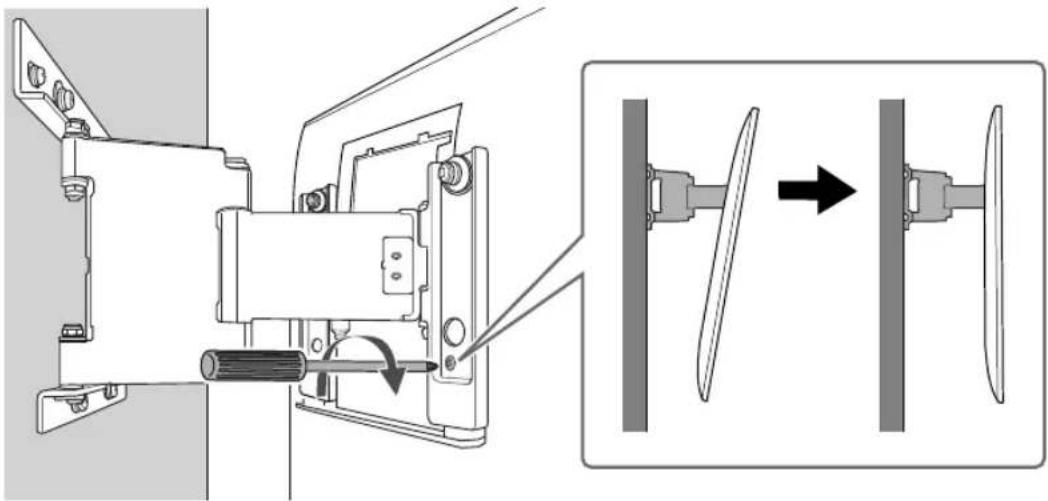

5 TV'ets vinkel kan reguleres ved dreje på højre og venstre side af vægmonteringsbeslaget.

10 Ved flytning af TV'et skal det holdes godt fast på undersiden.
9

Design og specifikationer kan ændres uden varsel.

Ikke la strømledningen eller forbindelsesledningen komme i klem.

Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

6 Dra ut armen på WM1 til enden.
