Produkttyp	Väggfäste för TV
Varumärke	Sony
Modell	SUWL840
Fästets mått (B x H x D)	446 x 336 x 20 mm (för 75/65 tum modeller); 346 x 252 x 20 mm (för 55 tum modell)
Fästets vikt	Cirka 2,7 kg (modeller 75/65 tum); 2,3 kg (modell 55 tum)
Strömförsörjning	Ej tillämpligt (mekaniskt fäste)
Huvudfunktioner	Väggmontering för Sony TV; justering av lutningsvinkel och vridning
Underhåll och rengöring	Rengör med en mjuk torr trasa; använd inte slipande rengöringsmedel; kontrollera fästet periodiskt
Säkerhet	Installation av auktoriserad fackman krävs; använd minst sex skruvar med 8 mm diameter; vägg som klarar sex gånger TV:ns vikt; modifiera inte delarna; installera inte andra enheter än de specificerade
Reservdelar och reparerbarhet	Skruvar och delar medföljer; väggskruvar medföljer inte; reservdelar finns hos Sony
Allmän information	Varumärke: Sony; Modell: SUWL840; Kompatibel med Sony TV-apparater på 55, 65 och 75 tum (se guiden för referenser)

Vanliga frågor - SUWL840 SONY

Vilka TV-apparater är kompatibla med väggfästet SUWL840?

Fästet är utformat för specifika Sony TV-apparater. Kontrollera din TV:s Referensguide för att verifiera kompatibilitet. Modeller på 55, 65 och 75 tum nämns i manualen.

Vilken maxlast har fästet?

Väggen måste klara minst sex gånger TV:ns vikt. Själva fästet väger cirka 2,7 kg (för modeller 75/65 tum) eller 2,3 kg (för modell 55 tum). Kontrollera din TV:s vikt i dess guide.

Måste jag anlita en professionell för installation?

Ja, installationen måste utföras uteslutande av en auktoriserad fackman. Felaktig montering kan leda till att TV:n faller och orsaka allvarliga skador.

Vilka verktyg behövs för installation?

Nödvändiga verktyg: ett vattenpass, en borrmaskin, en hammare, en skruvmejsel och lämpliga skruvar för väggen (medföljer inte).

Hur fäster jag fästet på väggen?

Följ stegen i manualen: välj plats, rikta in fästet WM1 mot väggen, gör sex märken, borra styrhål, fäst fästet med minst sex skruvar med 8 mm diameter anpassade till väggen, kontrollera sedan vågen.

Kan jag luta TV:n efter installation?

Ja, du kan justera vinkeln genom att skruva på fästets vänstra och högra sida. Manualen nämner även möjligheten att försiktigt vrida TV:n.

Medföljer väggskruvar till fästet?

Nej, skruvar för att fästa fästet på väggen medföljer inte. Du måste använda skruvar som är lämpliga för ditt väggmaterial och väggstruktur (diameter 8 mm rekommenderas).

Vad gör jag om skruvar saknas?

Kontrollera förpackningens innehåll. Om skruvar saknas, kontakta din återförsäljare eller Sonys kundtjänst. Använd aldrig skruvar som inte överensstämmer.

Hur rengör jag väggfästet?

Använd en mjuk, torr trasa. Använd inte slipande rengöringsmedel eller lösningsmedel som kan skada ytan.

Kan jag använda detta fäste för en TV från ett annat märke?

Nej, detta fäste är utformat uteslutande för specificerade Sony TV-apparater. Installation av en annan enhet kan leda till att TV:n faller och orsaka skador.

BRUKSANVISNING SUWL840 SONY

Tack för att du valt denna produkt.

Till kunder

Montera TV:n på väggen

WARNING

INSTALLATION MÅSTE UTFÖRAS AV KUNNIGA PERSONER

Denna produkt bör endast installeras av en kunnig installatör som är utbildad i att avgöra om väggen håller för TV:ns vikt. Det kan hända att TV:n faller i golvet och orsakar allvarlig skada om den inte säkras ordentligt under installationen. Sony är inte ansvarigt för eventuella person- eller materialskador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

För Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Det är ditt ansvar att noggrant läsa igenom, förstå och följa alla anvisningar i denna bruksanvisning. Underlåtenhet att göra det kan resultera i allvarlig personskada eller skada på egendom, och kan upphäva garantin. Behåll den här bruksanvisningen för framtida bruk.

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se "Referensmaterial" som medföljde TV:n för att se om detta väggfäste går att använda.

Till kunder

WARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

• TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
• Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst sex gånger TV:ns vikt. (Mer information om vikten finns i "Referensmaterial" till TV:n.)
• Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Se till att alltid minst två personer bär eller monterar ner TV:n.

Ta inte ur några skruvar etc. efter att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n.

Skaka inte TV:n åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n.

Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

• Var försiktig så att du inte klämmer dina fingrar när du hanterar väggfästet eller vrider TV:n.
• Hantera TV-apparaten försiktigt när du vrider på den, så att du inte råkar stöta till någon person i närheten.
• Förvara oanvända delar på en säker plast för framtida användning. Håll borta från barn.

Hantera enheten försiktig när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns ovansida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
• Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony- återförsäljare

WARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstäende säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n över eller under en luftkonditioneringsanläggning.

Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

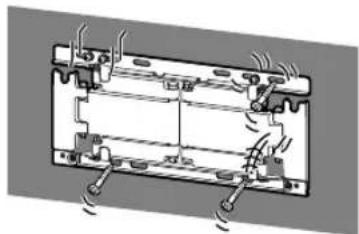

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst sex skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Utsätt inte TV:n för stötar vid installationen.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät.

Annars kan TV:n falla ner och orsaka personskador.

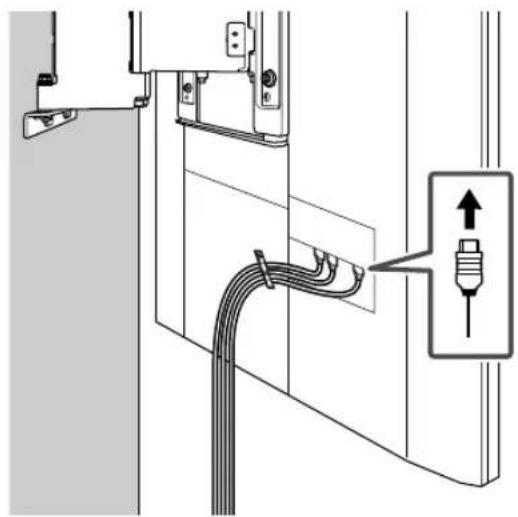

När TV:n installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med väld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

För kunder i Europa

Ladda ner information från SONY:s webbplats för att få instruktioner om montering av väggfästet till din TV.

Innehållsförteckning

Medföljande tillbehör 4

Verktyg som krävs....4

Montera väggfästet på väggen....5

Förbereda installationen av TV:n 8

Montera TV:n på väggen....9

Specifikationer 12

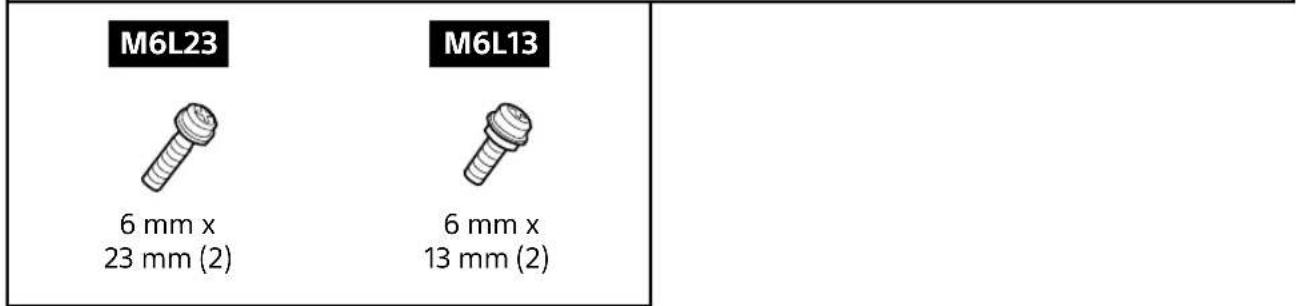

Medföljande tillbehör

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Endast för 75-tums (189,3 cm) modell

Verktyg som krävs

Montera väggfästet på väggen

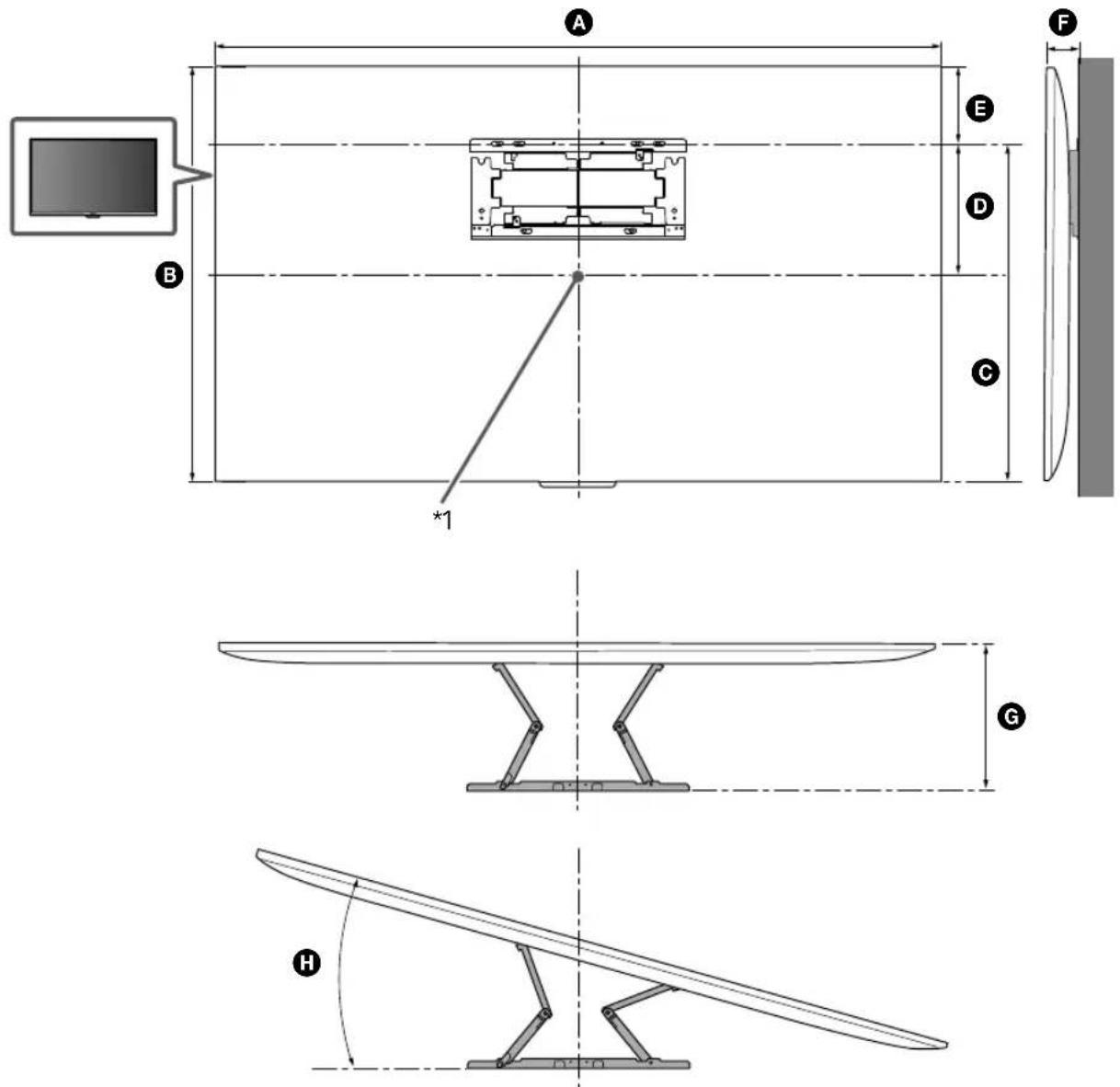

1 Välja installationsplats.

Se till så att det finns tillräckligt med utrymme på väggen för TV:n och att den håller för en totalvikt på minst sex gånger TV:ns vikt.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215	13

Måttabell för TV-installation (mm)

Värdena i tabellen kan variera något beroende på installationen.

Anmärkning ✓i rekommenderar att du kontrollerar TV:n placering i visningsmiljön.

3 Borra ledhål i de markeringar du gjort.

1, 2, 3, 4, 5, 6

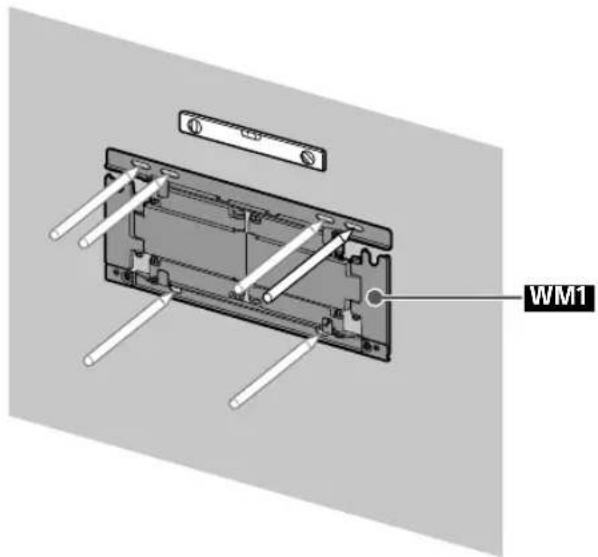

2 Rikta in WM1 mot väggen och gör sex markeringar.

WM1

4 WM1

Anmärkning

Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

5

Anmärkning

Använd ett vattenpass för att kontrollera så att väggfästet är i nivå.

WM1

Skruva inte åt skruvarna för hårt. Felaktig åtdragning kan minska skruvarnas hållkraft.

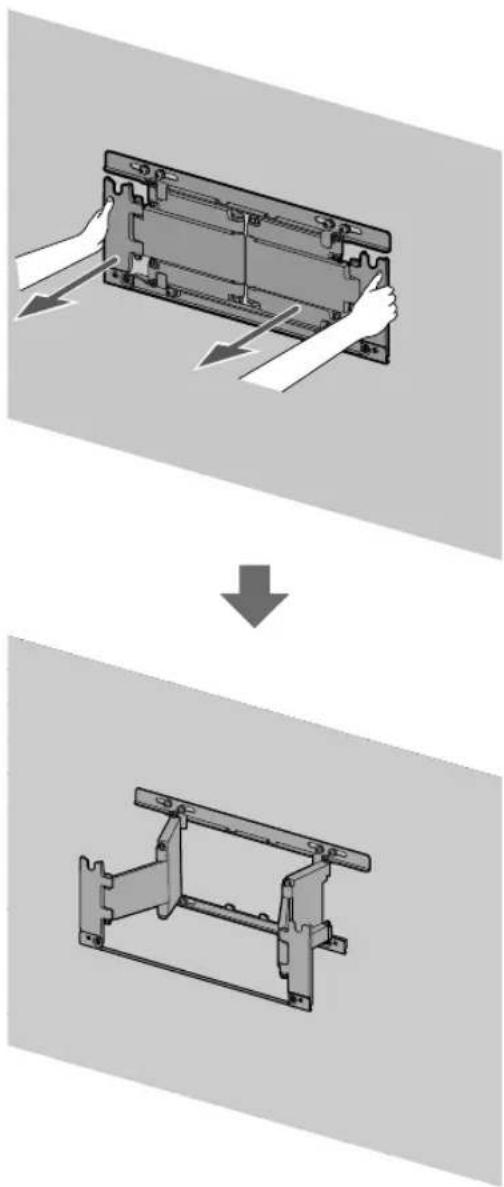

6 Dra ut armen på WM1 helt.

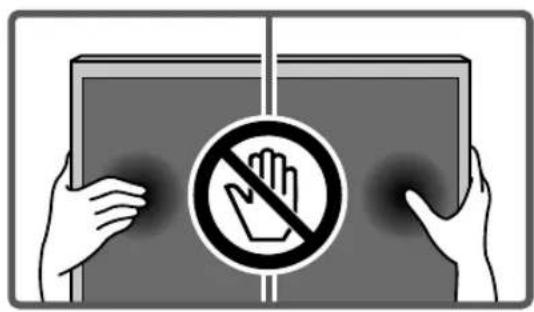

Förbereda installationen av TV:n

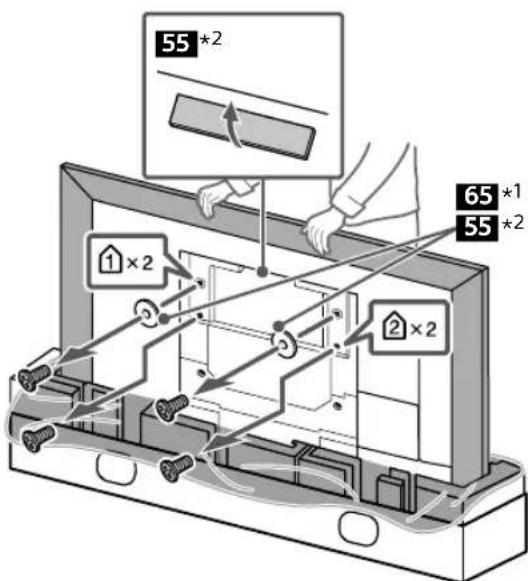

2 Ta bort skruvarna från TV:ns baksida.

55 *2 1×2 2×2 65 *1 55 *2

1* Endast 65-tums (163,9 cm) modell
2* Endast 55-tums (138,8 cm) modell

Om bordsstativet redan är monterat på TV:n, bör du se till att delarna till väggfästet monteras på TV:n innan bordsstativet avlägsnas.

3

1×2 M WM2

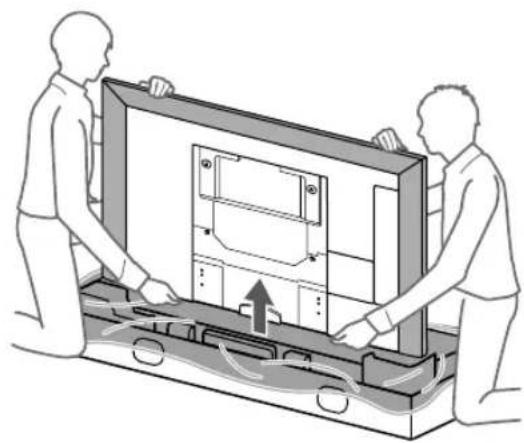

Montera TV:n på väggen

1

5 Skruva på väggfästets vänstra och högra sida för att justera TV-apparatens vinkel.

10 Håll ett ordentligt grepp i TV:ns underkant när den ska flyttas.
9

Vikt (endast bas): (Cirka)

75 \*1 / 65 \*2

2,7 kg

55\*3

2,3 kg

* 1 Endast 75-tums (189,3 cm) modell

* 2 Endast 65-tums (163,9 cm) modell

* 3 Endast 55-tums (138,8 cm) modell

Design och specifikationer kan ändras utan förvarning.
