BRUKSANVISNING SULW1 SONY

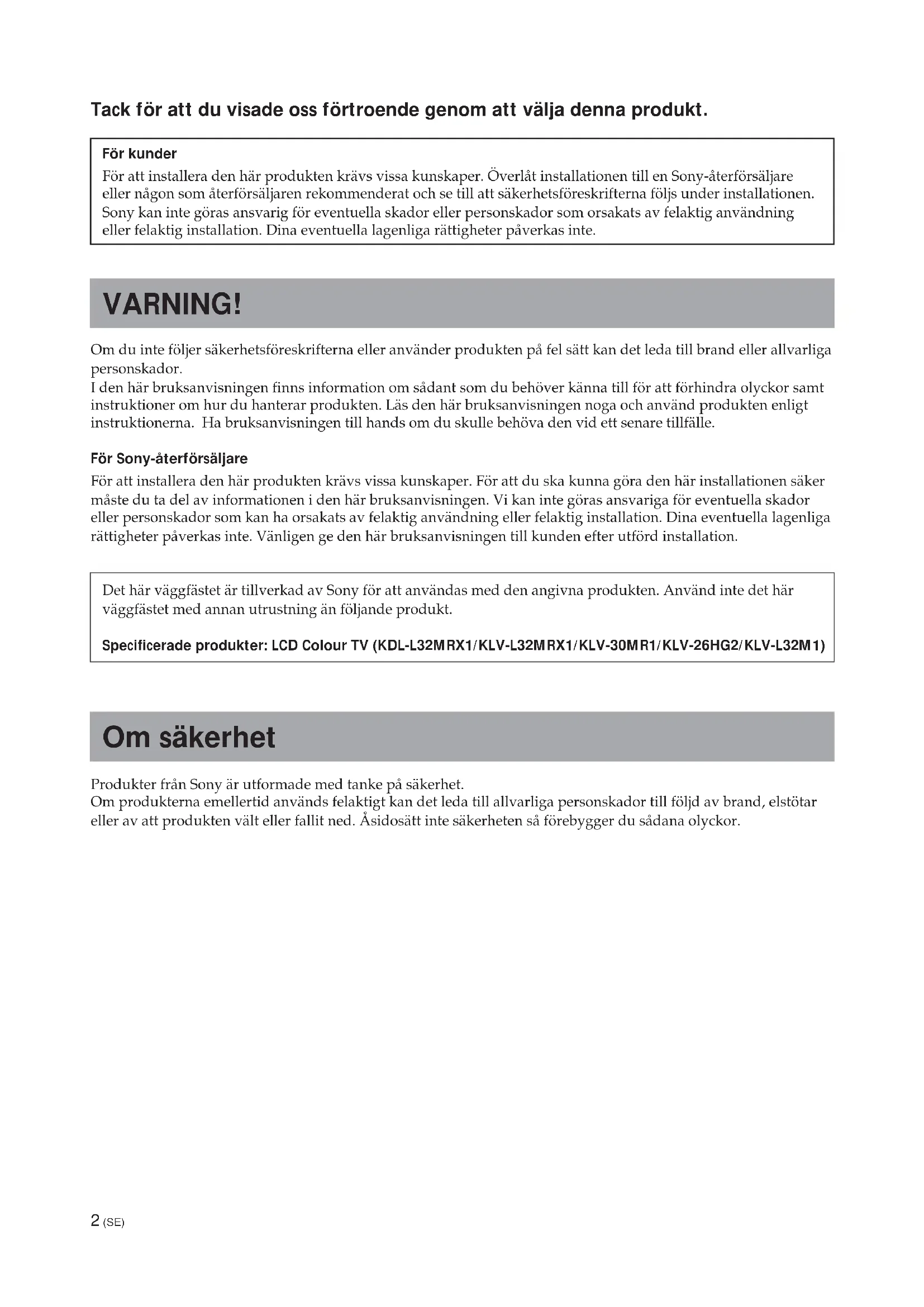

Tack för att du visade oss förtroende genom att välja denna produkt.

För kunder

För att installera den här produkten krävs vissa kunskaper. Överlåt installationen till en Sony-återförsäljare eller någon som återförsäljaren rekommenderat och se till att säkerhetsföreskrifterna följs under installationen. Sony kan inte göras ansvarig för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Dina eventuella lagenliga rättigheter påverkas inte.

WARNING!

Om du inte följer säkerhetsföreskrifterna eller använder produkten på fel sätt kan det leda till brand eller allvarliga personskador.

I den här bruksanvisningen finns information om sådant som du behöver känna till för att förhindra olyckor samt instruktioner om hur du hanterar produkten. Läs den här bruksanvisningen noga och använd produkten enligt instruktionerna. Ha bruksanvisningen till hands om du skulle behöva den vid ett senare tillfälle.

För Sony-återförsäljare

För att installera den här produkten krävs vissa kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Vi kan inte göras ansvariga för eventuella skador eller personskador som kan ha orsakats av felaktig användning eller felaktig installation. Dina eventuella lagenliga rättigheter påverkas inte. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

Det här väggfästet är tillverkad av Sony för att användas med den angivna produkten. Använd inte det här väggfästet med annan utrustning än följande produkt.

Specificerade produkter: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Om säkerhet

Produkter från Sony är utformade med tanke på säkerhet.

Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Åsidosätt inte säkerheten så förebygger du sådana olyckor.

För kunder

WARNING!

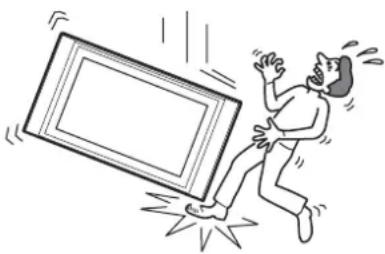

Om du inte följer dessa säkerhetsföreskrifter kan det i värsta fall leda till dödsfall genom brand, elskador eller explosion.

Överlåt installationen till utbildad personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om installationen av väggfästet inte görs på ett fackmannamässigt sätt kan följande olyckor inträffa.

• Bildskärmen kan lossna (för vissa områden t.ex. under en jordbävning) och orsaka allvarliga skador som t.ex. krossår och benbrott.
• O m väggen där väggfästet installeras inte är jämn, stabil och lodrät, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen ska kunna tåla en belastning på minst fyra (4) gånger bildskärmens vikt (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).
• O m inte installationen av väggfästet görs korrekt kan enheten lossna och orsaka skador på person och/eller egendom.

Om du behöver flytta eller montera ned väggfästet bör du överlåta arbetet åt utbildad personal.

Om nedmontering och transport av väggfästet utförs på ett icke fackmannamässigt sätt kan bildskärmen lossna och orsaka skador på person och/eller egendom. Se till att minst två personer hjälps åt att bära eller montera ned väggfästet.

Se upp så att du inte spiller någon typ av vätska på bildskärmen.

Om bildskärmen blir våt kan det leda till brand eller elskador.

Ta inte bort några skruvar e.dyl. efter det att bildskärmen har monterats.

Det kan leda till att bildskärmen lossnar.

Plocka inte isär eller modifiera väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera inte några andra enheter än den specificerade produkten.

Väggfästet är tillverkat för att enbart användas med den angivna produkten. Om du använder det för montering av andra produkter kan det leda till att det lossnar och faller ned, vilket kan orsaka skador på person och egendom.

Se till att inte bildskärmens ventilationshål täcks för.

Om ventilationen på bildskärmen blockeras genom att du exempelvis lägger en duk på den kan den överhettas vilket i sin tur kan leda till brand.

Utsätt inte väggfästet för någon annan belastning än den från bildskärmen.

Det kan leda till att bildskärmen lossnar och orsakar skador på person och/eller egendom.

Luta dig inte mot eller häng i bildskärmen.

Bildskärmen kan lossna och användaren hamna under den tunga bildskärmen med allvarliga personskador som följd.

Undvik risken för brand och elskador genom att inte utsätta bildskärmen för regn eller fukt.

Om bildskärmen blir våt kan det leda till brand eller elskador.

Placera inte bildskärmen i en varm, fuktig eller mycket dammig miljö. Installera inte bildskärmen där den utsätts för mekaniska vibrationer.

Det kan leda till brand eller elskador.

Håll brandfarliga föremål eller levande ljus (t.ex. stearinljus) borta från bildskärmen.

Du förebygger brand genom att hålla brandfarliga föremål och öppen eld (t.ex. stearinljus) borta från bildskärmen.

WARNING!

Om du åsidosätter följande säkerhetsföreskrifter kan det leda till skador på person och/eller egendom.

Installera inte väggfästet på en vägg där hörnen eller sidorna av bildskärmen inte ligger an mot väggen.

Installera inte väggfästet på en yta, t.ex. en pelare, där hörnen eller sidorna av bildskärmen inte ligger an mot väggen. Om en person eller något föremål råkar slå emot utstickande delar på bildskärmen kan det orsaka skador på person och/eller egendom.

Hantera enheten försiktigt när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på översidan av bildskärmen.

I så fall kan bildskärmen lossna och orsaka skador på person och/eller egendom.

Installera inte bildskärmen över eller under en luftkonditioneringsanlägging.

På en sådan plats kan bildskärmen utsättas för luftflödet från luftkonditioneringen. Det kan i sin tur leda till funktionsstörningar hos bildskärmen.

• Om bildskärmen sitter monterad på väggen en längre tid kan det hända att väggen bakom bildskärmen blir missfärgad eller att tapeten lossnar, beroende på väggens material. Tänk på att det blir märken på väggen efter skruvarna om du en gång tar ned väggfästet.
• Om du har dragit matarkablar på 300 ohm i väggen rekommenderas du att byta ut dem mot 75 ohm koaxialkabel.

Om du måste använda matarkabel på 300 ohm måste du se till att det finns utrymme tillräckligt mellan bildskärm och matarkablarna bakom väggen innan du påbörjar installationen.

Innan installationen påbörjas bör du rådgöra med din entreprenör om en lämplig plats för installationen med tanke på att bildskärmen ska monteras där den inte utsätts för radiostörningar.

WARNING! För kunder

För att installera den här produkten krävs vissa kunskaper. Överlåt installationen till en Sony-återförsäljare eller någon som återförsäljaren rekommenderat och se till att säkerhetsföreskrifterna följs under installationen.

Till Sony-återförsäljare

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Följ instruktionerna i den här bruksanvisningen noga så att väggfästet blir säkert uppsatt på väggen.

Om någon av skruvarna sitter löst eller lossnar helt kan väggfästet lossna och orsaka skador på person och/eller egendom. Se till att du använder rätt skruvtyp för väggmaterialet och skruva fast enheten ordentligt med fem eller fler M6-skruvar eller motsvarande.

Se till att inte nätkabeln eller bildskärmskabeln kommer i kläm.

Om nätkabeln eller bildskärmskabeln kommer i kläm mellan enheten och väggen eller om de böjs eller vrids med våld, kan ledarna i kablarna skadas vilket kan leda till kortslutning eller göra så att signalen inte kan ledas fram genom kabeln. Det kan leda till brand eller elskador.

Använd de medföljande skruvarna och monteringsdetaljerna på rätt sätt genom att följa anvisningarna i bruksanvisningen. Om du använder andra monteringsdetaljer än de som följer med kan bildskärmen lossna och orsaka personskador eller skador på bildskärmen.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Sitter någon av skruvarna löst eller lossnar helt kan bildskärmen lossna och orsaka personskador och/eller skador på bildskärmen.

Se till att fästa och dra åt bultar och skruvar där de är avsedda att sitta.

I annat fall kan bildskärmen lossna och orsaka personskador och/eller skador på bildskärmen.

Utsätt inte bildskärmen för stötar under installationen.

Om bildskärmen utsätts för stötar kan den välta eller gå sönder. Det kan orsaka skador.

Väggen där bildskärmen placeras ska vara både slät och lodrät.

Annars kan bildskärmen lossna och orsaka personskador.

När bildskärmen har installerats på rätt sätt fäster du kablarna.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka skador.

Se upp så att du inte skadar händer eller fingrar när du utför installationen.

Var försiktig när du arbetar så att du inte skadar dina händer eller fingrar när du installerar väggfästet eller bildskärmen.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter materialet i väggen och väggens struktur.

Steg 1: Kontrollera om du har alla tillbehör som krävs för installationen

1

Ha fem eller fler M6-skruvar eller motsvarande (medföljer ej) och en skruvmejsel till hands. Välj skruvar efter väggmaterialet.

2

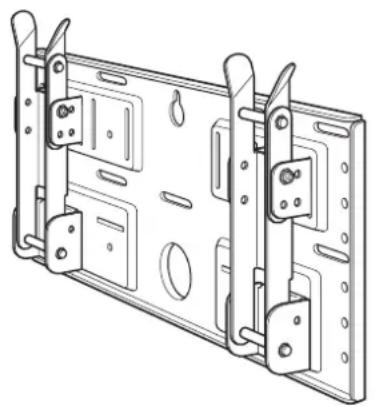

Packa ur kartongen och kontrollera att följande finns med.

Skruvar (+PSW5 · L16) (4)
(För KLV-26HG2)

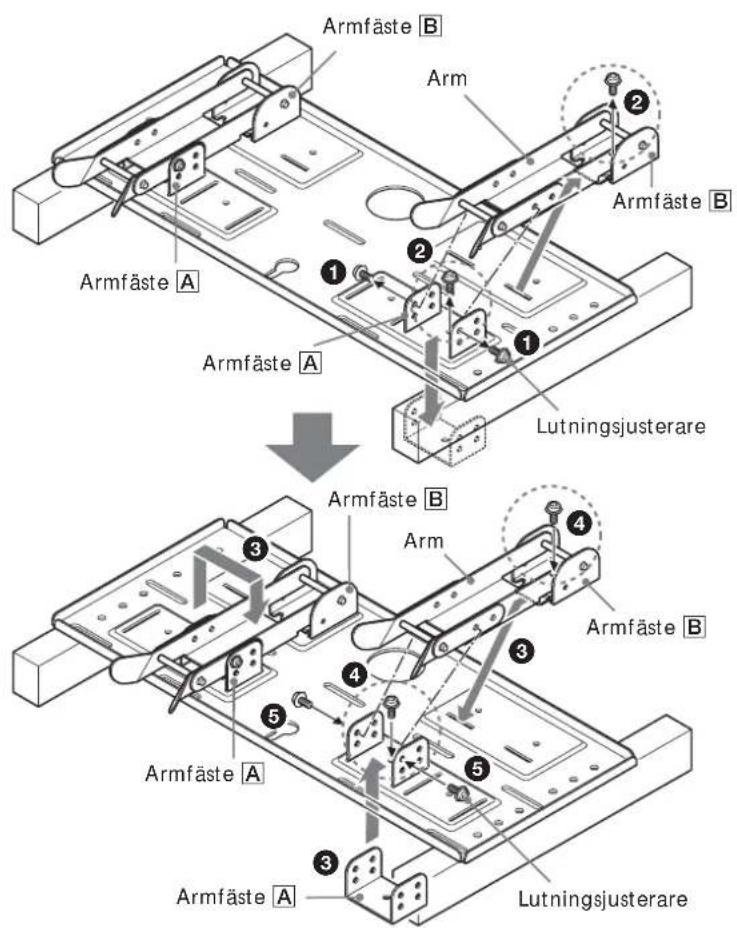

Steg 2: Justera läget för armfästena (Endast för KLV-26HG2 och KLV-L32M1)

1

Armfäste B Arm Armfäste B Armfäste A Armfäste A Lutningsjusterare Armfäste B Arm Armfäste B Armfäste A Armfäste A Armfäste A Lutningsjusterare

Om du tänker installera en KDL-L32MRX1, KLV-L32MRX1 eller KLV-30MR1 kan du hoppa över steg 2 och gå vidare till steg 3.

① Ta bort de fyra lutningsjusterarna (två för varje armfäste).
② Ta bort de fyra skruvarna som håller armfästena på monteringsplattan.
3 Ta bort armfästena A och placera dem vända inåt i skåran. Placera både armar och armfästena B på armfästena A.
④Fäst armfästena på monteringsplattan med de fyra skruvarna du tog bort i steg ②.
⑤Fäst armarna i armfästena med de fyra lutningsjusterare du tog bort i steg ①.

Obs!

• Hoppa över steg 2 om du installerar en annan skärm än KLV-26HG2 eller KLV-L32M1.
• O m du använder en eldriven skruvmejsel när du drar åt skruvarna ställer du in vridmoment på ungefär 2 N •m.

Steg 3: Bestäm var väggfästet ska sättas upp

1

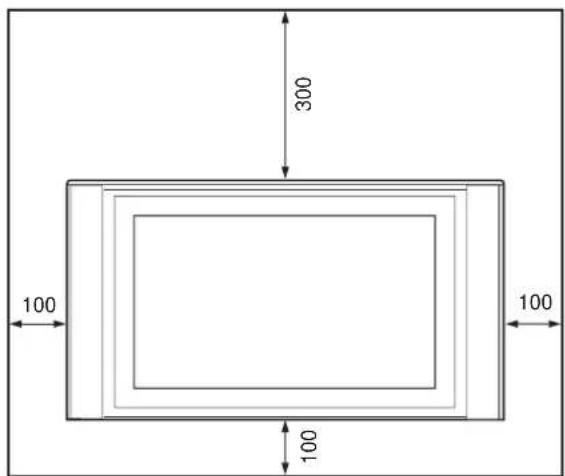

Enhet: mm

300 100 100 100

Se till att det finns tillräckligt utrymme runt skärmen. Se till att det mellan skärm, tak och utskjutande väggpartier finns minst det utrymme som visas i figuren.

Tips!

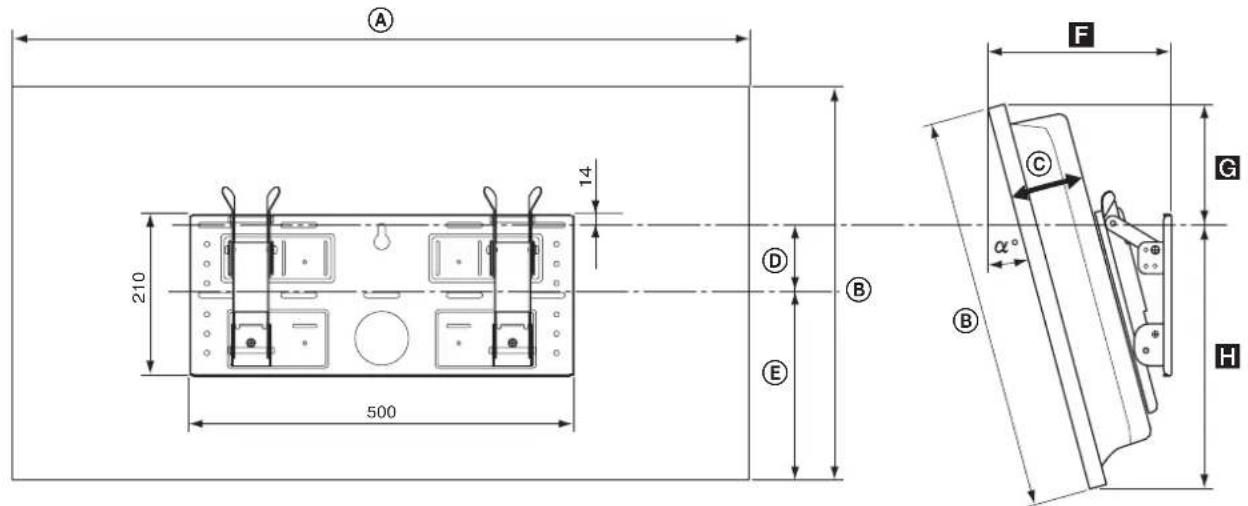

Se tabell (9 (SE)) för skärmens installationsmått.

A 14 210 500 D B E F G C α B H

Skärmmodell	Skärmstorlek Enhet: mm					Längd för de olika monteringsvinklarna Enhet: mm				Vikt (-4)^*
	A	B	C	D	E	Monteringsvinkel ( ^ )	F	G	H
KLV-30MR1	971 524 93	68 268 10°	206 167 352			0° 147 188	336			20 kg(80 kg)
						5° 177 179	345
						15° 234 152	258
						20° 260 135	363
KDL-L32MRX1	1 052 569	97 31 291	10° 219 225	339		0° 151 247	322			23 kg(92 kg)
						5° 186 237	331
						15° 252 209	345
						20° 282 190	350
KLV-L32MRX1						0° 167 150	280			15 kg(60 kg)
						5° 194 139	291
						15° 244 122	310
						20° 266 113	318
KLV-26HG2	790 430 118	65 215 10°	220 129 301			0° 165 281	323			17 kg(68 kg)
						5° 198 273	333
						10°	230	262	342
						15° 262 248	349
						20° 292 231	356

* Vid väggmontering måste väggen vara tillräckligt stark för att bära en vikt som är minst fyra gånger bildskärmens vikt.

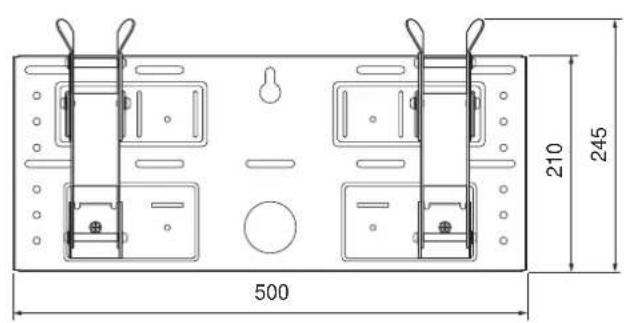

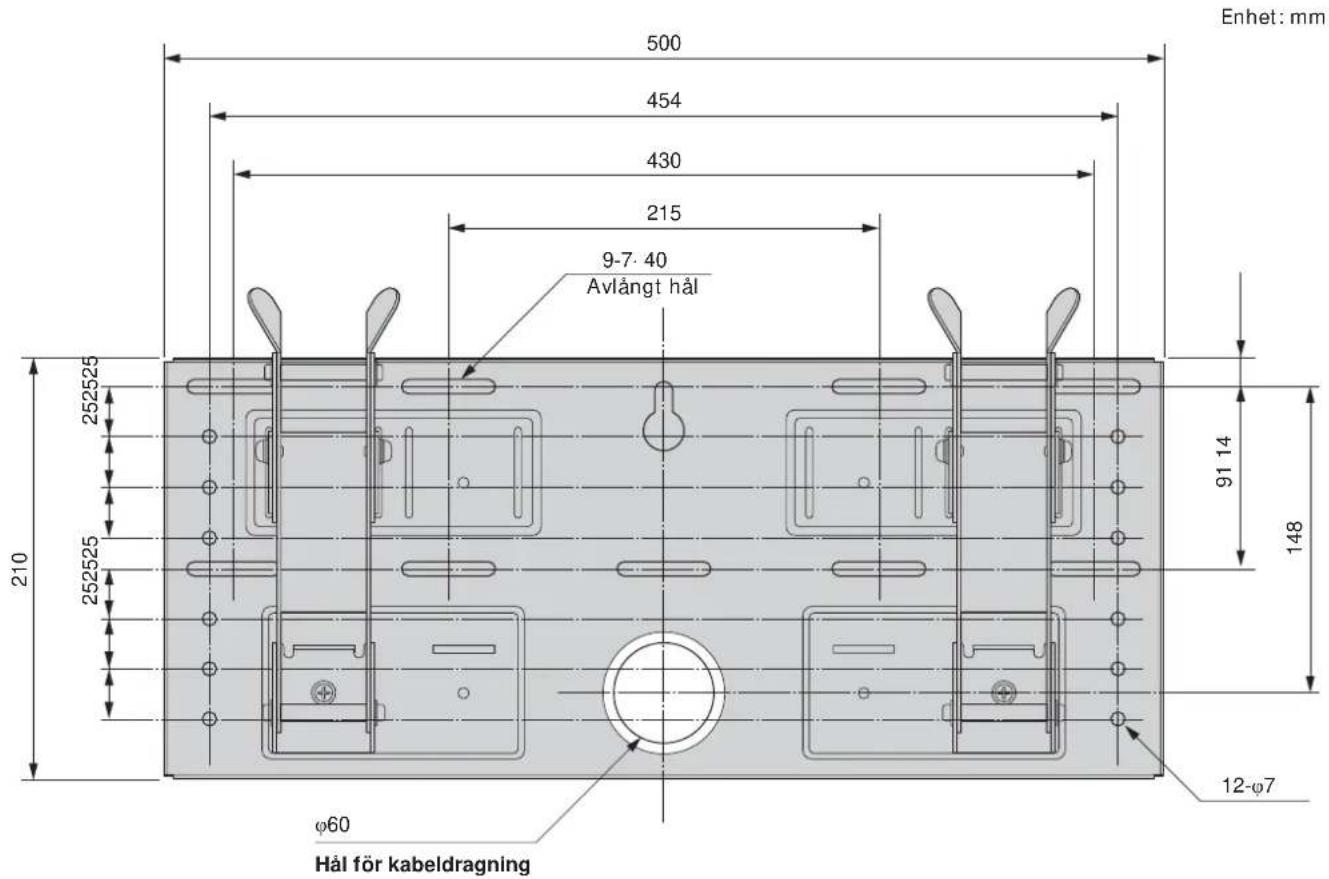

500 454 430 215 9-7. 40 Avlångt hål Enhet: mm 252525 210 252525 91 14 148 φ60 Hål för kabeldragning 12-φ7

Se ovanstående diagram för kraven vid väggmontering (när du förstärker väggen eller vid kabeldragning i väggen).

WARNING!

Vid väggmontering måste väggen vara tillräckligt stark för att bära en vikt som är minst fyra gånger bildskärmens vikt (9 (SE)). Kontrollera att väggen är tillräckligt stark. Vid behov måste väggen förstärkas.

Steg 4: Fäst monteringsplattan på väggen

1

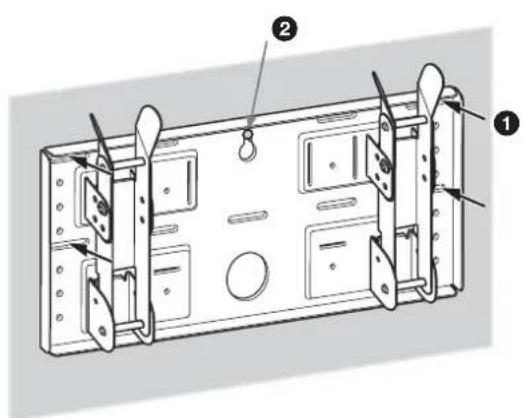

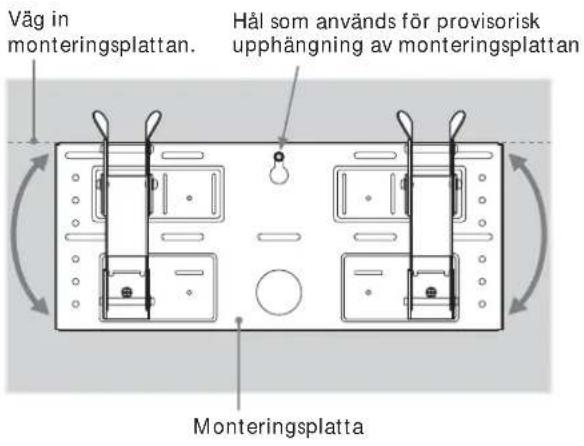

Väg in monteringsplattan. Hål som används för provisorisk upphängning av monteringsplattan Monteringsplatta

Fäst monteringsplattan provisoriskt på väggen med en skruv. Justera monteringsplattan så den ligger i liv med golvet (så att den inte lutar snett).

WARNING!

• Den skruv som du använder för den här proceduren medföljer inte.
• Välj en skruv som passar väggmaterialet och väggens struktur.

2

Skruva fast monteringsplattan på väggen med hjälp av fyra eller fler M6-skruvar eller motsvarande (medföljer ej).

① Dra åt skruvarna ordentligt; de ska bära upp skärmens tyngd.
② Dra åt skruvarna som användes i steg 1.

WARNING!

Vid väggmontering måste väggen vara tillräckligt stark för att bära en vikt som är minst fyra gånger bildskärmens vikt (9 (SE)). Kontrollera att väggen är tillräckligt stark. Vid behov måste väggen förstärkas.

3

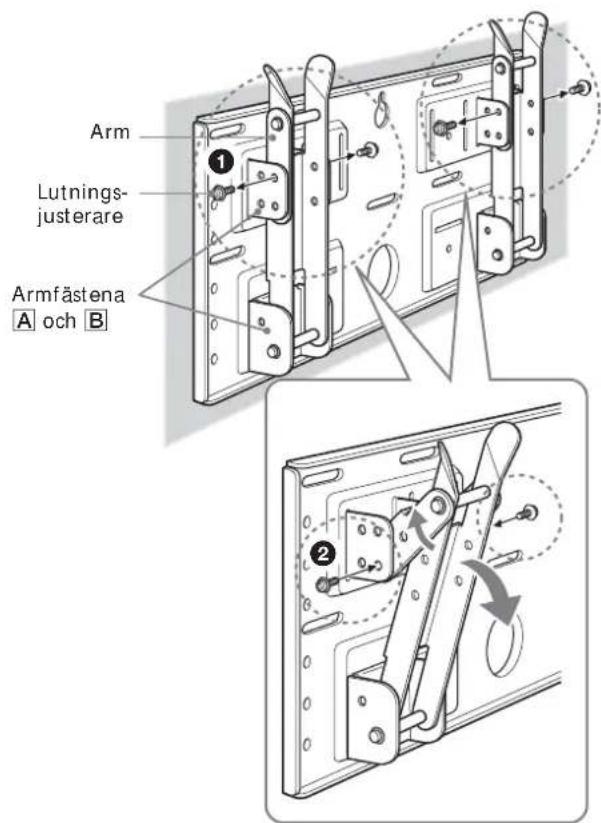

Arm Lutnings- justerare Armfästena A och B

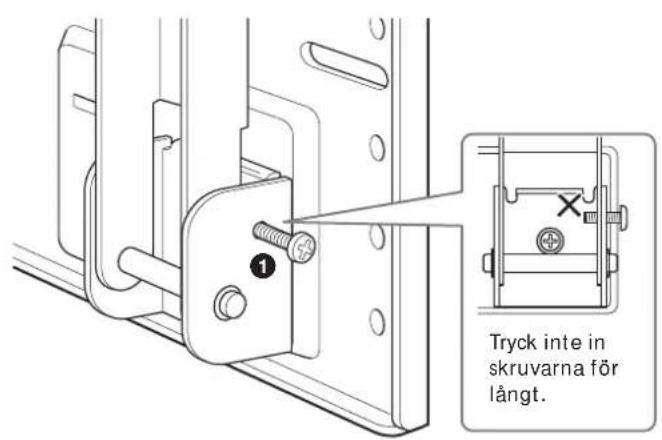

Justera armarnas lutning.

Om du vill installera skärmen vertikalt, jämns med väggen (0°), hoppar du över steg ① och ② nedan. Kontrollera att armarna är ordentligt fästade på monteringsplattan.

①Ta bort alla fyra vinkeljusterarna.
②Placera dem i de skruvhål som motsvarar önskad vinkel (5°, 10°, 15° eller 20°) och dra sedan åt dem ordentligt.

Obs!

• Höger och vänster arm måste ha samma vinkel.
• V ar försiktig så att du inte klämmer fingrarna när du ställer in vinkeln på armarna.
• O m du använder en eldriven skruvmejsel när du drar åt skruvarna ställer du in vridmoment på ungefär 2 N•m.
• Kontrollera att armfästena sitter stabilt på monteringsplattan.

Steg 5: Lossa bordstället från skärmen

Hur du gör skiljer sig från modell till modell. Använd den procedur som gäller för den skärm du arbetar med.

KLV-26HG2

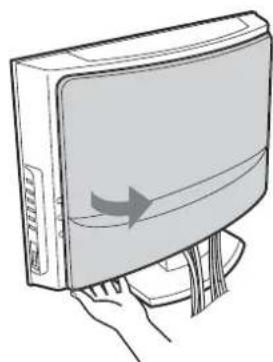

① Dra loss det undre hörnet (antingen höger eller vänster) på skyddet på skärmens baksida. Dra sedan loss det andra undre hörnet.
②Greppa skyddet på skärmens baksida med båda händerna och dra den mot dig. Skyddet på skärmens baksida lossnar från skärmen.

Obs!

Lägg skärmen på en mjuk duk med skärmsidan vänd nedåt innan du går vidare till steg ③.

③ Skruva bort de två små skruvarna från klammern. Ta sedan bort klammern från bordsstället.
④Skruva ur de fem skruvarna från bordsstället.
⑤Lyft upp stället en aning och dra det sedan mot dig. Stället lossnar från skärmen.

Obs!

• Lägg skärmen med skärmsidan vänd nedåt på en stabil och slät yta och låt ställets fot hänga fritt i luften. Om du låter både skärmen och ställets fot vila på samma släta yta kommer skärmen att luta så mycket att den blir farligt ostabil.
• T a tag ordentligt om bordstället när du tar bort det.

1

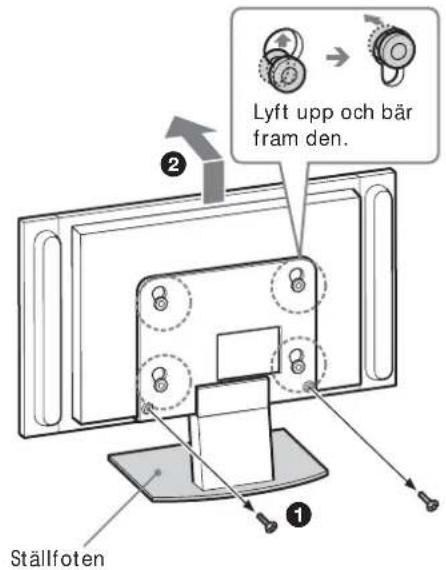

①Skruva ut de två skruvarna från bordsstället.

Obs!

Lägg inte ned bildskärmen när du utför den här proceduren.

②Håller ned ställets fot och lyft upp skärmen en bit och flytta sedan bort skärmen från stället. Skärmen lossnar från stället. Ni bör vara minst två personer som håller och bär skärmen.

Obs!

• Det behövs minst två personer för att utföra den här proceduren.
• H åll fast ställfoten så att den inte lyfts upp tillsammans med skärmen.

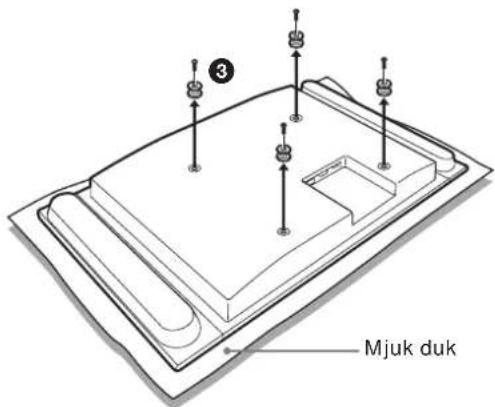

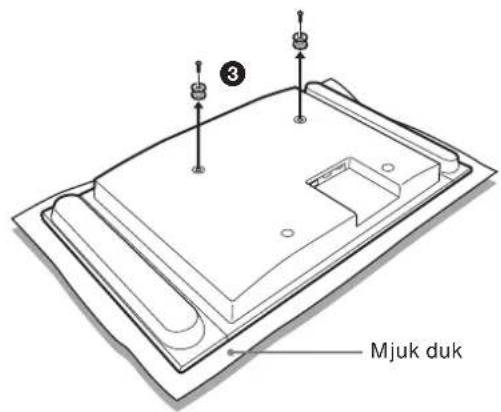

  ③ Ta bort de fyra hakarna från skyddet på skärmens baksida.

Obs!

Lägg skärmen på en mjuk duk med skärmsidan vänd nedåt.

Lyft upp och bär fram den. Ställfoten

Mjuk duk

KDL-L32MRX1 KLV-L32MRX1

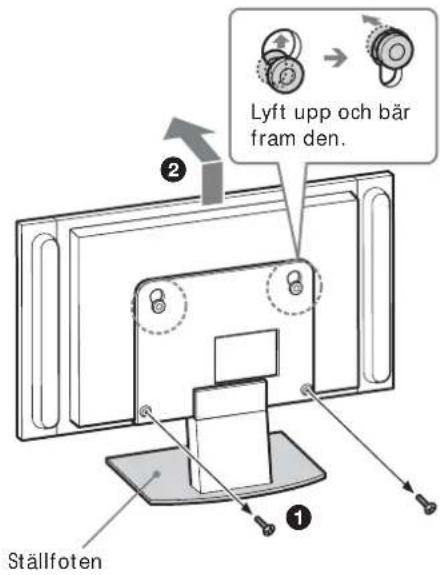

①Skruva ut de två skruvarna från bordsstället.

Obs!

Lägg inte ned bildskärmen när du utför den här proceduren.

② Håller ned ställets fot och lyft upp skärmen en bit och flytta sedan bort skärmen från stället. Skärmen lossnar från stället. Ni bör vara minst två personer som håller och bär skärmen.

Obs!

- Det behövs minst två personer för att utföra den här proceduren.

- Håll fast ställfoten så att den inte lyfts upp tillsammans med skärmen.

③ Ta bort de två hakarna från skyddet på skärmens baksida.

Obs!

Lägg skärmen på en mjuk duk med skärmsidan vänd nedåt.

Lyft upp och bär fram den. Ställfoten

Mjuk duk

KLV-L32M1

Obs!

Lägg skärmen på en mjuk duk med skärmsidan vänd nedåt innan du går vidare till steg ①.

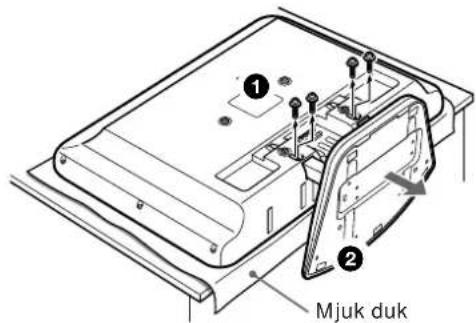

①Skruva bort de fyra skruvarna från skyddet på skärmens baksida.

② Dra stället mot dig. Stället lossnar från skärmen.

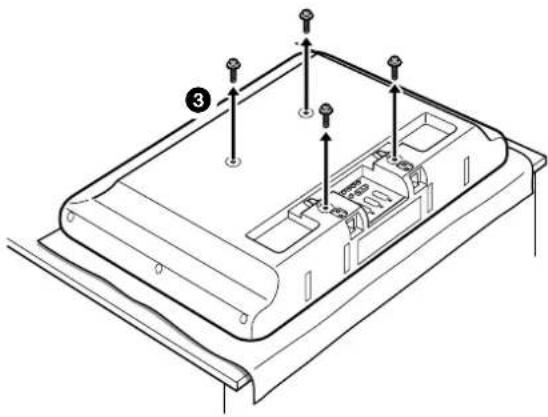

③Skruva bort de fyra skruvarna på skyddet på skärmens baksida.

Obs!

- Lägg skärmen med skärmsidan vänd nedåt på en stabil och slät yta och låt ställets fot hänga fritt i luften. Om du låter både skärmen och ställets fot vila på samma släta yta kommer skärmen att luta så mycket att den blir farligt ostabil.

- T a tag ordentligt om bordstället när du tar bort det.

Mjuk duk

Anslut inte nätkabeln till ett vägguttag innan installationen är klar. Om nätkabeln kommer i kläm kan det leda till kortslutning och ge elstötar.

Var försiktig så att du inte snubblar över kablarna eller skärmen.

1

KLV-26HG2

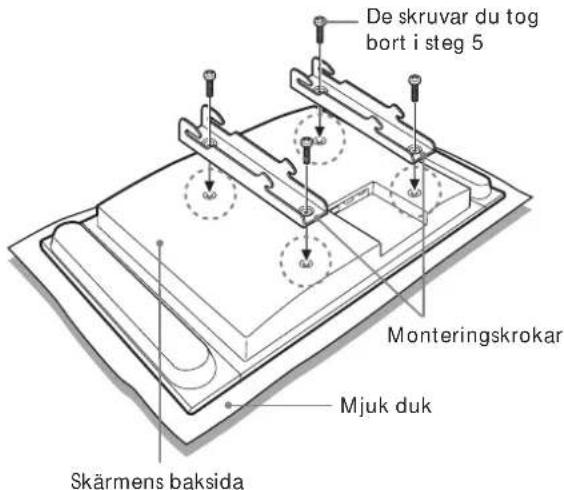

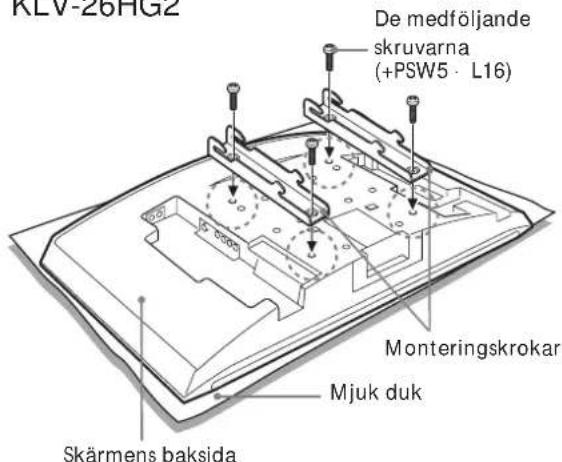

KLV-26HG2 De medföljande skruvarna (+PSW5·L16) Monteringskrokar Mjuk duk Skärmens baksida

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

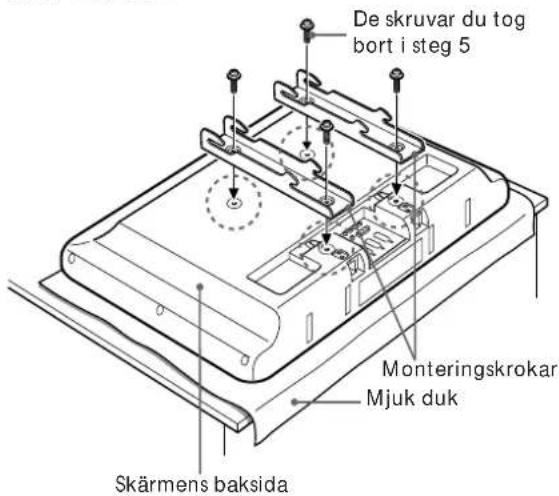

De skruvar du tog bort i steg 5 Monteringskrokar Mjuk duk Skärmens baksida

KLV-L32M1

De skruvar du tog bort i steg 5 Monteringskrokar Mjuk duk Skärmens baksida

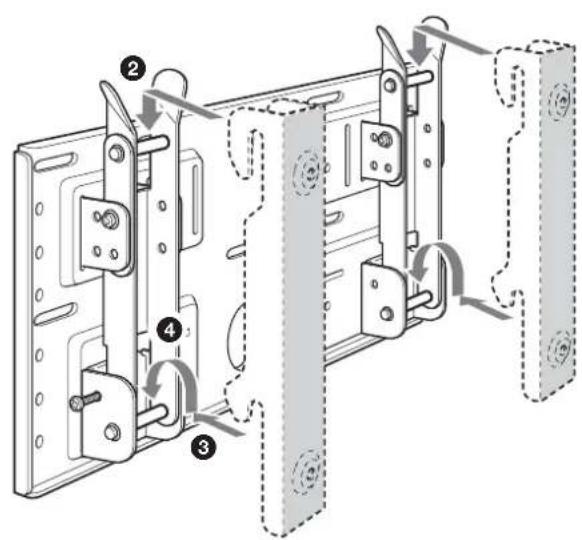

Passa in hålen på monteringshakarna mot motsvarande hål på skärmens baksida. Skruva fast dem på skärmen med fyra skruvar.

För KLV-26HG2 använder du de medföljande skruvarna (+PSW5 · L16). För KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1 och KLV-L32M1 använder du skruvarna som du tog bort i steg 5.

Obs!

• Lägg skärmen på en mjuk duk med skärmsidan vänd nedåt.
• O m du använder en eldriven skruvmejsel när du drar åt skruvarna ställer du in vridmoment på ungefär 2 N•m.

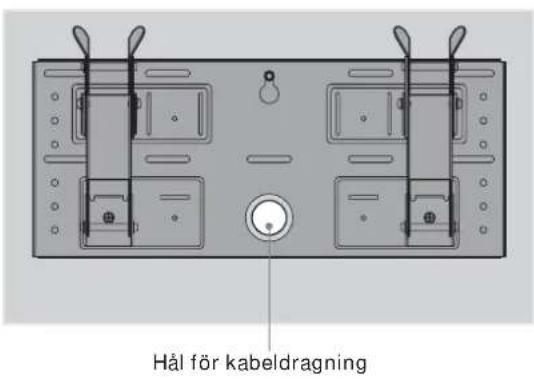

Hål för kabeldragning

Anslut den medföljande nätkabeln och kablarna.

Anslut nätkabeln och kablarna till motsvarande kontakter på skärmens baksida. Mer information om kabelanslutningen finns i bruksanvisningen till skärmen.

Om du drar kablarna i väggen leder du in dem genom ett hål i väggen, som du tagit upp för kabeldragningen (10 (SE)).

Obs!

• Du kan inte ansluta kablarna till skärmen efter det att du har installerat den på monteringsplattan.
• Överlåt kabeldragning i väggen till en kunnig hantverkare.

3

Tryck inte in skruvarna för långt.

Lås armarna provisoriskt genom att från utsidan stoppa in de två säkerhetsskruvarna (+B5 · L12, medföljer) i hålen på armfästena B.
②Häng fast monteringshakarnas övre krokar på armarnas övre fästen.
③ Haka fast monteringshakarnas undre krokar på armarnas undre fästen.
4 Tryck skärmen mot monteringsplattan samtidigt som du försiktigt lyfter den uppåt och häng sedan fast de undre krokarna på armarnas undre fästen.
⑤ Kontrollera att alla åtta hakarna hänger som de ska i fästena.
⑥Skruva åt säkerhetsskruvarna som användes i steg ①.

Obs!

Om du trycker in säkerhetsskruvarna för långt in i hålen (①) kommer spetsen på dem att vara i vägen när du försöker hänga fast de undre krokarna på sina fästen (④).

Kontrollera att alla procedurer är korrekt utförda

Kontrollera följande.

• Att alla åtta krokar hänger som de ska på motsvarande fästen.
• Att kablarna varken är böjda eller klämda.
• Att de två säkerhetsskruvarna är ordentligt åtdragna.

WARNING!

Om installationen inte utförs på rätt sätt finns det risk att enheten lossnar och faller i golvet, vilket kan orsaka personskador eller skador på själva enheten. Om kablarna inte dras på rätt sätt kan det leda till kortslutning, vilket i sin tur kan leda till brand eller elskador. För din egen säkerhet bör du vara noga med att kontrollera att alla procedurer har utförts som de ska.

För Sony-återförsäljare

1

Koppla bort nätkabeln från vägguttaget.

2

Ta bort de två säkerhetsskruvarna.

3

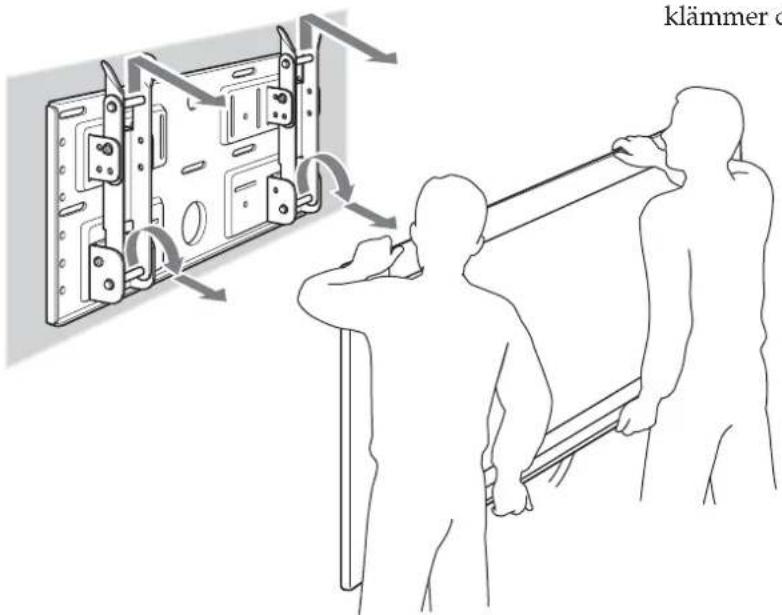

Minst två personer bör hjälpas åt för att lyfta upp skärmen och ta bort den från monteringsplattan.

WARNING!

• Det behövs minst två personer som håller och bär skärmen.
• V ar försiktig så att kablarna inte fastnar när skärmen monteras ned.
• V ar rädd om fingrar och händer så att du inte klämmer dig när skärmen monteras ned.

klämmer c

Specifikationer

Enhet: mm Vikt: 3,4 kg

500 210 245

270 40

Utförande och specifikationer kan ändras utan föregående meddelande.
