Brändi	Sony
Malli	SULW1
Tuotetyyppi	LCD-television seinäteline
Materiaali	Metalli
Väri	Musta

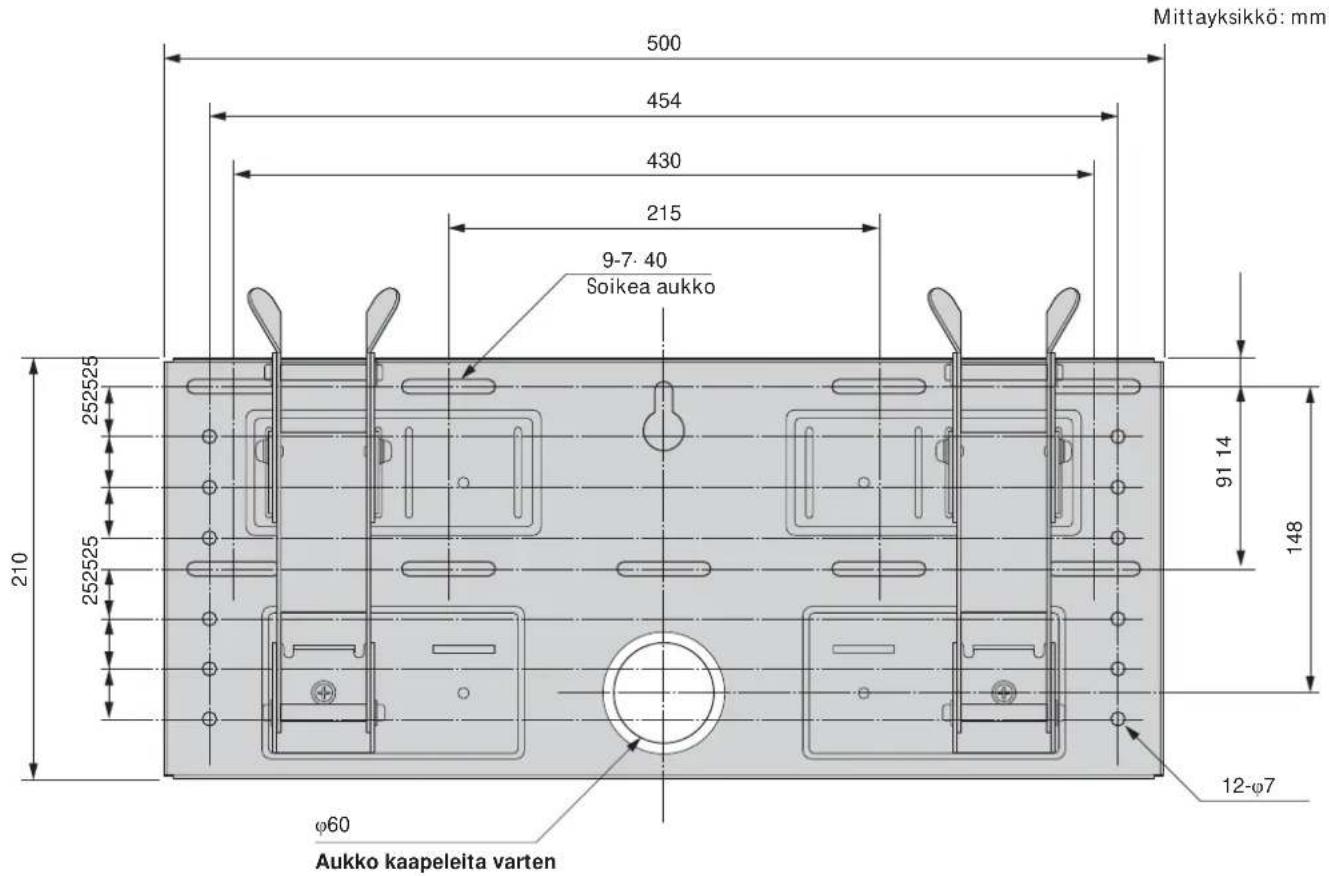

Kiinnityslevyn mitat	210 x 500 mm
Telineen paino	3,4 kg
Säädettävä kallistuskulma	0°, 5°, 10°, 15°, 20°
Suurin kantavuus	23 kg (KDL-L32MRX1)
Seinälle suositeltu vähimmäiskuorma	4 kertaa television paino
Yhteensopivuus	KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1, KLV-26HG2, KLV-L32M1
Seinäkiinnityksen tyyppi	5 M6-ruuvia tai vastaavia (ei mukana)
Seinäkiinnityspisteiden lukumäärä	5 (vähintään)
Kaapeliläpivientireikä	Kyllä, halkaisija 60 mm
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia tuotteita.
Turvallisuus	Asennus on teetettävä pätevällä ammattilaisella. Älä pura tai muokkaa osia. Älä ylitä enimmäiskuormitusta.
Varaosat ja korjattavuus	Osia ei voi korjata itse. Ota yhteyttä valtuutettuun Sony-jälleenmyyjään.
Yleiset tiedot	Suunniteltu sisäkäyttöön. Takuu: lakisääteisten ehtojen mukaisesti.

Usein kysytyt kysymykset - SULW1 SONY

Mitkä televisiot ovat yhteensopivia Sony SULW1 -seinätelineen kanssa?

SULW1-teline on suunniteltu seuraaville malleille: KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1, KLV-26HG2 ja KLV-L32M1. Älä käytä sitä muiden televisioiden kanssa.

Tarvitseeko tämän seinätelineen asennukseen käyttää ammattilaista?

Kyllä, asennuksen on ehdottomasti tehtävä Sony-jälleenmyyjä tai pätevä ammattilainen. Virheellinen asennus voi aiheuttaa television putoamisen ja vakavia vammoja.

Mikä on SULW1-telineen enimmäiskantavuus?

Enimmäiskantavuus riippuu televisiosta: jopa 23 kg KDL-L32MRX1-mallille. Seinän on kestettävä vähintään 4 kertaa television paino.

Mitä ruuveja käytetään levyn kiinnittämiseen seinään?

Käytä vähintään 5 M6-ruuvia tai vastaavia, jotka sopivat seinämateriaaliisi. Ruuveja ei toimiteta telineen mukana.

Voiko television kallistaa asennuksen jälkeen?

Kyllä, kallistuskulma on säädettävissä 0°:sta 20°:een 5°:n välein. Kallistuksen rajoittimet on säädettävä ennen television kiinnittämistä.

Miten kaapelit viedään television taakse?

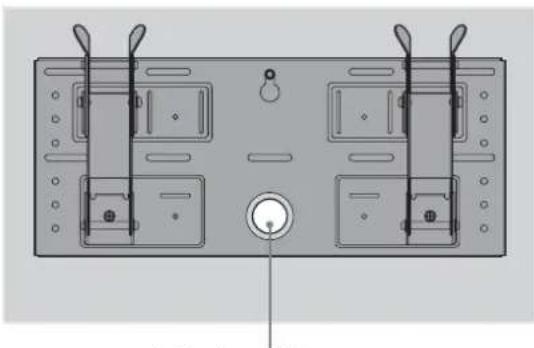

Kiinnityslevyssä on kaapeliläpivientireikä (halkaisija 60 mm). On suositeltavaa, että pätevä teknikko hoitaa kaapelien viemisen seinän läpi.

Toimitetaanko SULW1-telineen mukana televisioruuvit?

Vain varsien kiinnitysruuvit toimitetaan. Kiinnitä koukut television taakse jalkojen irrotuksessa poistetuilla ruuveilla (paitsi KLV-26HG2, joka tarvitsee mukana tulevat erityisruuvit).

Mitä tehdä, jos ruuvi puuttuu tai on löystynyt asennuksen jälkeen?

Älä käytä telinettä, jos ruuvit ovat löysällä tai puuttuvat. Ota heti yhteyttä ammattiasentajaan tarkistamaan ja kiristämään kaikki kiinnitykset.

Voinko asentaa tämän telineen kipsilevyseinään?

Kyllä, edellyttäen että käytetään kipsilevyyn sopivia ja painoa kestäviä tulppia. On välttämätöntä tarkistaa seinän lujuus ja tarvittaessa vahvistaa sitä.

Miten puhdistan Sony SULW1 -seinätelineen?

Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja, hankaavia aineita tai liuottimia, koska ne voivat vahingoittaa pintakäsittelyä.

KÄYTTÖOHJE SULW1 SONY

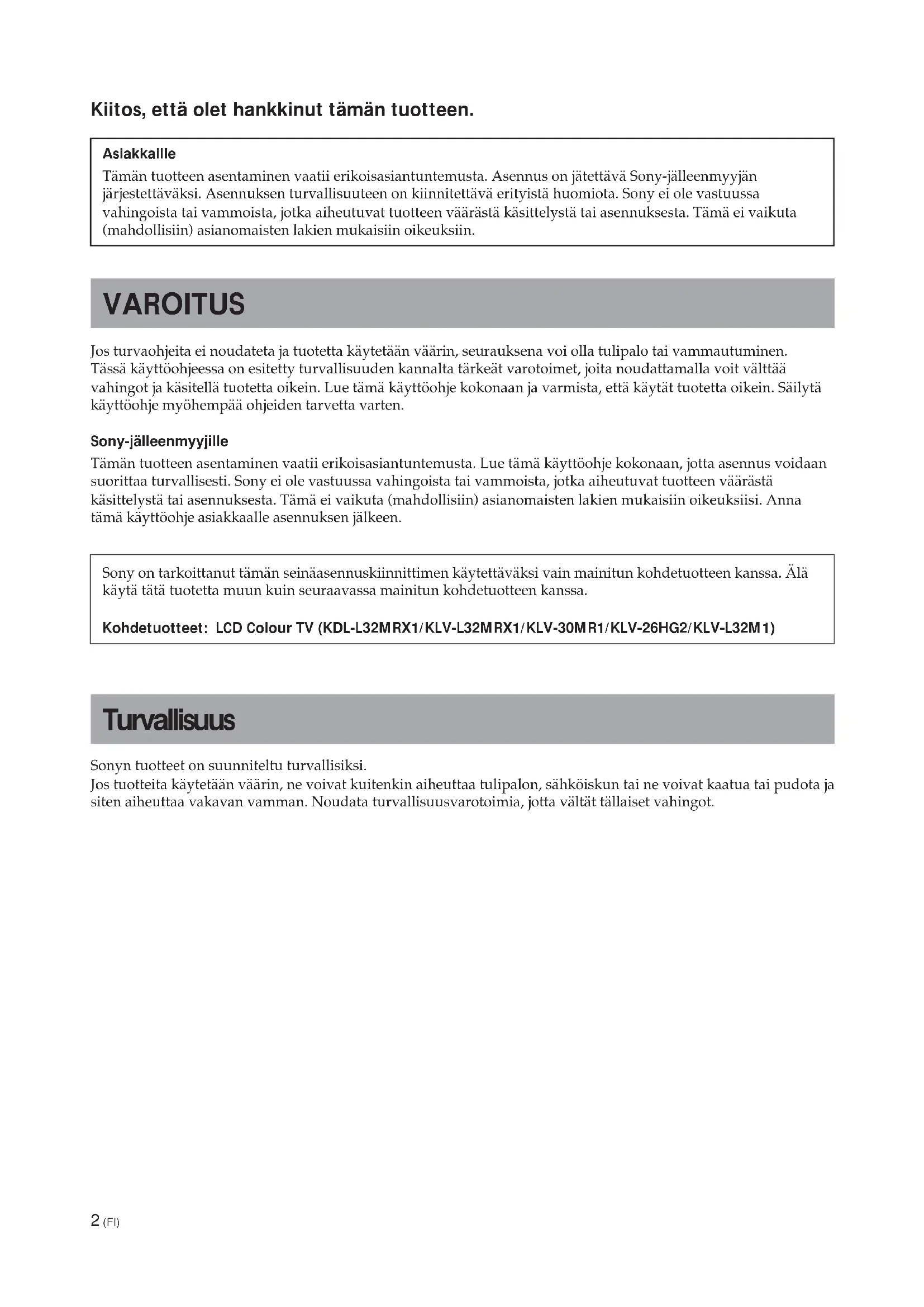

Kiitos, että olet hankkinut tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen vaatii erikoisasiantuntemusta. Asennus on jätettävä Sony-jälleenmyyjän järjestettäväksi. Asennuksen turvallisuuteen on kiinnitettävä erityistä huomiota. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiin.

VAROITUS

Jos turvaohjeita ei noudateta ja tuotetta käytetään väärin, seurauksena voi olla tulipalo tai vammautuminen. Tässä käyttöohjeessa on esitetty turvallisuuden kannalta tärkeät varotoimet, joita noudattamalla voit välttää vahingot ja käsitellä tuotetta oikein. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä käyttöohje myöhempää ohjeiden tarvetta varten.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen vaatii erikoisasiantuntemusta. Lue tämä käyttöohje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Sony on tarkoittanut tämän seinäasennuskiinnittimen käytettäväksi vain mainitun kohdetuotteen kanssa. Älä käytä tätä tuotetta muun kuin seuraavassa mainitun kohdetuotteen kanssa.

Kohdetuotteet: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Turvallisuus

Sonyn tuotteet on suunniteltu turvallisiksi.

Jos tuotteita käytetään väärin, ne voivat kuitenkin aiheuttaa tulipalon, sähköiskun tai ne voivat kaatua tai pudota ja siten aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät tällaiset vahingot.

Asiakkaille

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa tulipalon, sähköiskun tai räjähdyksen vaara ja siten kuoleman tai vakavan vammautumisen mahdollisuus.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos muu kuin valtuutettu asentaja suorittaa asennuksen, seurauksena voivat olla seuraavassa mainitut vahingot.

• N äyttöyksikkö voi pudota ja aiheuttaa ruhjevammoja tai luunmurtumia.
• Jos seinäasennuskiinnitin asennetaan seinälle, joka ei ole tukeva, tasainen ja pystysuora, yksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Seinän on kestettävä vähintään neljä (4) kertaa näyttöyksikön paino (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).
• Jos seinäasennuskiinnitintä ei kiinnitetä seinään tarpeeksi pitävästi, yksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahingon.

Jos haluat irrottaa seinäasennuskiinnittimen seinästä esimerkiksi muuton takia, työn saa suorittaa vain valtuutettu asentaja.

Jos muu kuin valtuutettu asentaja siirtää seinäasennuskiinnitintä tai irrottaa sen, näyttöyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Varmista, että seinäasennuskiinnittimen kantamiseen tai irrottamiseen osallistuu vähintään kaksi henkilöä.

Varo läikyttämästä nesteitä näyttöyksikön päälle.

Jos näyttöyksikkö kastuu, seurauksena voi olla tulipalo tai sähköisku.

Älä irrota pultteja ja muita kiinnitystarvikkeita näyttöyksikön asentamisen jälkeen.

Muutoin näyttöyksikkö voi pudota.

Älä pura seinäasennuskiinnitintä osiin tai tee siihen muutoksia.

Muutoin seinäasennuskiinnitin voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Tähän kiinnittimeen saa asentaa vain mainitun kohdetuotteen.

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi vain mainitun kohdetuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Älä peitä näyttöyksikön tuuletusaukkoja.

Jos peität näyttöyksikön tuuletusaukot esimerkiksi asettamalla liinan näyttöyksikön päälle, näyttöyksikkö voi ylikuumentua ja aiheuttaa tulipalon.

Älä kohdista seinäasennuskiinnittimeen näyttöyksikön lisäksi muuta kuormitusta.

Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Älä nojaa näyttöyksikköön äläkä roiku siitä.

Näyttöyksikkö voi pudota käyttäjän päälle ja aiheuttaa vakavan vamman.

Suojaa näyttöyksikkö sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi.

Jos näyttöyksikkö kastuu, seurauksena voi olla tulipalo tai sähköisku.

Älä sijoita näyttöyksikköä kuumaan, kosteaan tai poikkeuksellisen pölyiseen paikkaan. Älä sijoita näyttöyksikköä paikkaan, jossa se on alttiina tärinälle.

Muutoin seurauksena voi olla tulipalo tai sähköisku.

Älä sijoita näyttöyksikön lähelle tulenarkoja esineitä tai avotulta (esimerkiksi kynttilää).

Älä sijoita näyttöyksikön lähelle tulenarkoja esineitä tai avotulta (esimerkiksi kynttilää), jotta vältät tulipalon vaaran.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Älä asenna seinäasennuskiinnitintä seinälle niin, että näyttöyksikön kulmat tai reunat ulottuvat seinäpinnan yli.

Älä asenna seinäasennuskiinnitintä seinälle tai esimerkiksi pylvääseen niin, että näyttöyksikön kulmat tai reunat ulottuvat seinäpinnan yli. Jos henkilö tai esine osuu näyttöyksikön seinäpinnan yli ulottuvaan kulmaan tai reunaan, seurauksena voi olla vammautuminen tai omaisuusvahinko.

Älä käytä tuotteen puhdistuksessa ja kunnossapidossa voimaa.

Älä kohdista näyttöyksikön yläpinnalle suurta voimaa.

Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Älä asenna näyttöyksikköä ilmastointilaitteen ylä- tai alapuolelle.

Muutoin näyttöyksikkö voi olla alttiina ilmastointilaitteen aiheuttamalle ilmavirralle. Se voi aiheuttaa näyttöyksikön vioittumisen.

Varotoimet

• Jos käytät seinäasennuskiinnittimeen asennettua näyttöyksikköä pitkään, näyttöyksikön takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota. Tämä riippuu seinämateriaalista. Jos seinäasennuskiinnitin irrotetaan asennuksen jälkeen, ruuvinreiät jäävät näkyviin seinään.
• Jos seinän taakse on vedetty 300 ohmin syöttökaapelit, suosittelemme niiden vaihtamista 75 ohmin koaksiaalikaapeleihin.
  Jos 300 ohmin syöttökaapeleiden käytön jatkaminen on tarpeen, varmista ennen asennuksen aloittamista, että näyttöyksikön ja seinän takana olevien syöttökaapeleiden väliin jää tarpeeksi tilaa.
  Ennen kuin aloitat asennuksen, varmista tarvittaessa rakennusurakoitsijalta sopiva asennuspaikka, jossa näyttöyksikköön ei kohdistu radiohäiriöitä.

VAROITUS Asiakkaille

Tämän tuotteen asentaminen vaatii erikoisasiantuntemusta. Asennus on jätettävä Sony-jälleenmyyjän järjestettäväksi. Asennuksen turvallisuuteen on kiinnitettävä erityistä huomiota.

Sony-jälleenmyyjille

Seuraavat ohjeet on tarkoitettu vain Sony-jälleenmyyjille. Lue edellä kuvatut turvaohjeet ja varmista turvallisuus tämän tuotteen asennuksen, kunnossapidon ja tarkastuksen aikana.

Asenna seinäasennuskiinnitin pitävästi seinälle tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista jää löysäksi tai on poissa paikaltaan, seinäasennuskiinnitin voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Käytä seinämateriaalille sopivia kiinnitysruuveja ja asenna kiinnitin pitävästi käyttämällä vähintään viittä M6-ruuvia tai vastaavaa ruuvia.

Varmista, ettei verkkovirtajohto tai näytön kaapeli jää puristuksiin.

Jos verkkovirtajohto tai näytön kaapeli jää puristuksiin yksikön ja seinän väliin tai taittuu tai kiertyy voimakkaasti, johdon tai kaapelin metalliosa voi paljastua. Seurauksena voi olla oikosulku tai johdon tai kaapelin vioittuminen. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Käytä vakiovarusteisiin sisältyviä ruuveja ja kiinnitystarvikkeita tässä käyttöohjeessa olevien ohjeiden mukaan. Jos käytät muita osia, näyttöyksikkö voi pudota ja aiheuttaa vamman sekä vioittua.

Asenna kiinnitin oikein tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista on löysällä tai poissa paikaltaan, näyttöyksikkö voi pudota ja aiheuttaa vamman tai vioittua.

Kiinnitä pultit ja ruuvit ilmoitettuihin kohtiin pitävästi.

Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman sekä vioittua.

Suojaa näyttöyksikkö iskuilta asennuksen aikana.

Jos näyttöyksikköön kohdistuu isku, se voi pudota tai vioittua. Tällöin voi seurata vammautuminen.

Asenna näyttöyksikkö seinälle, joka on sekä pystysuora että tasainen.

Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman.

Kun näyttöyksikkö on asennettu oikein, kiinnitä kaapelit asianmukaisesti.

Jos henkilöt tai esineet takertuvat kaapeleihin, voi seurauksena olla vammautuminen.

Varo vahingoittamasta käsiäsi tai sormiasi asennuksen aikana.

Varo vahingoittamasta käsiäsi tai sormiasi seinäasennuskiinnittimen ja näyttöyksikön asennuksen aikana.

Ruuvit, jotka tarvitaan seinäasennuskiinnittimen asentamisessa seinälle, eivät sisälly vakiovarusteisiin.

Käytä seinäasennuskiinnittimen asentamisessa seinämateriaalille ja seinän rakenteelle sopivia ruuveja.

Vaihe 1: Tarkista, että sinulla on kaikki asennuksessa tarvittavat tarvikkeet

1

Varaa saataville vähintään viisi M6-ruuvia tai vastaavaa ruuvia (eivät sisälly vakiovarusteisiin) sekä ruuvitaltta. Valitse seinämateriaalille sopivat kiinnitysruuvit.

2

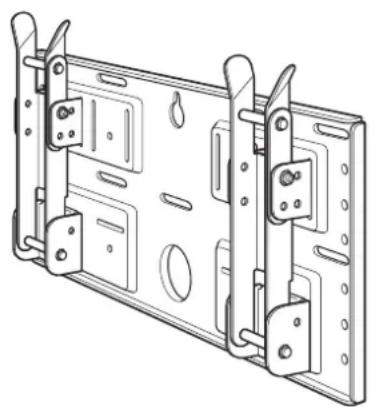

Asennuslevy (1) Asennuskoukkuyksikkö (2)

Pura pakkaus ja tarkista, että se sisältää seuraavat osat.

Ruuvit (+B5 · L12) (2)

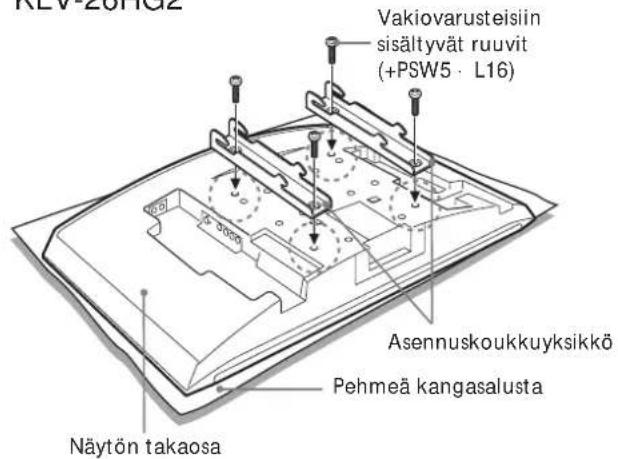

Ruuvit (+PSW5 · L16) (4) (KLV-26HG2)

Vaihe 2: Säädä varsien kantojen sijaintia (vain KLV-26HG2 ja KLV-L32M1)

1

Jos aiot asentaa mallin KDL-L32MRX1, KLV-L32MRX1 tai KLV-30MR1, ohita vaihe 2 ja siirry vaiheeseen 3.

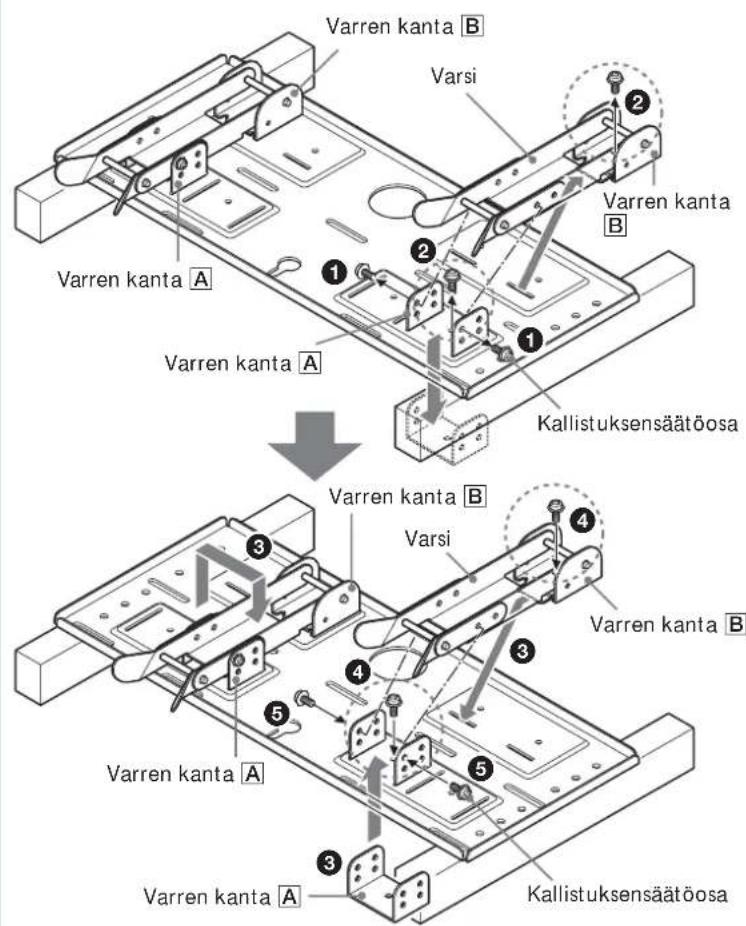

①Irrota neljä kallistuksensäätöosaa (kaksi molemmissa varsien kannassa).

②Irrota neljä ruuvia, joilla varsien kannat on kiinnitetty asennuslevyyn.

3 Irrota varsien kannat A ja aseta ne uriin niin, että ne ovat sisään päin. Aseta molemmat varret ja varsien kannat B varsien kantoihin A.

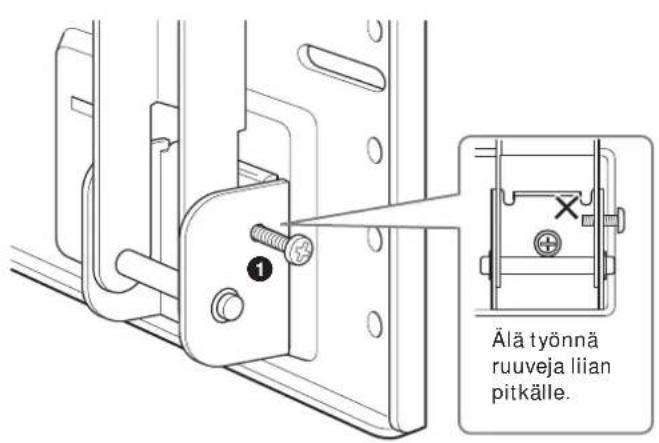

④ Kiinnitä varsien kannat asennuslevyyn neljällä ruuvilla, jotka irrotit vaiheessa ②.

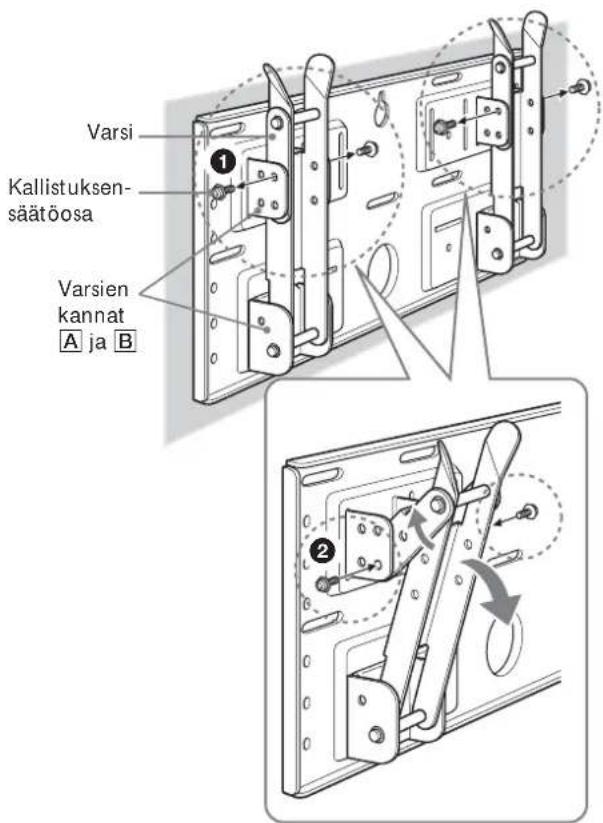

⑤Kiinnitä varret varsien kantoihin neljällä kallistuksensäätöosalla, jotka irrotit vaiheessa ①.

Huomautuksia

- Jos asennettava näyttö ei ole mallia KLV-26HG2 tai KLV-L32M1, ohita vaihe 2.

- Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, kirstysvoiman on oltava noin 2 N•m.

Vaihe 3: Valitse asennuspaikka

1
Mittayksikkö: mm

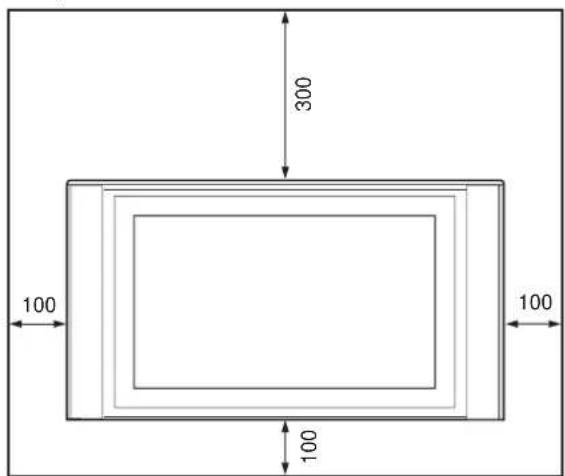

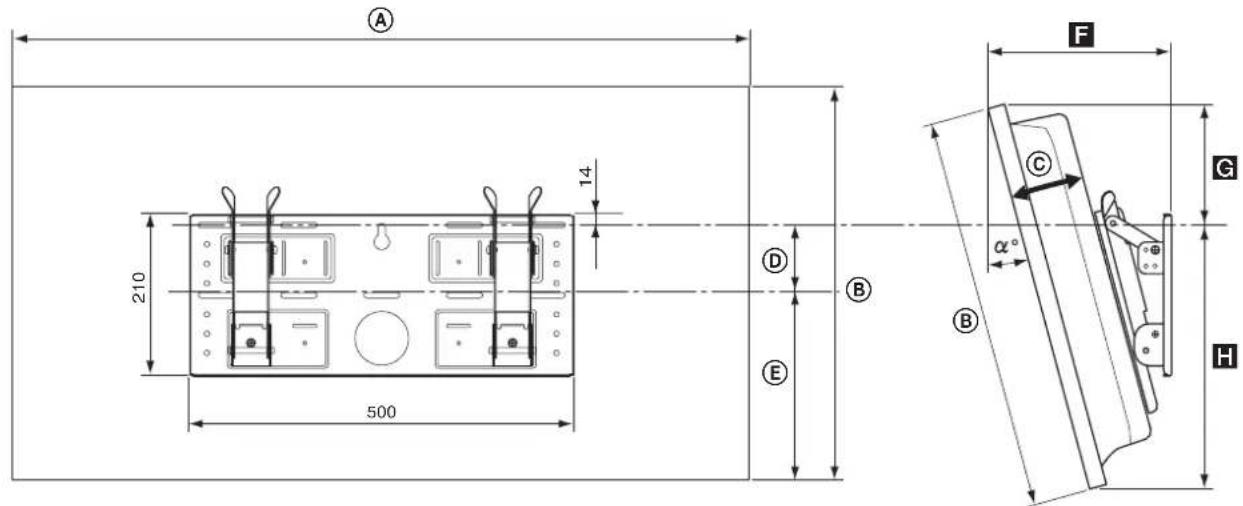

Jätä näytön ympärille tilaa. Näytön ja katon tai seinien ulkonevien osien välissä on oltava vähintään kuvassa esitetty vapaa tila.

Vihje

Katso taulukosta (9 (FI)) tiedot näytön asennusmitoista.

Näytönmalli	Näytön mitat			Mittayksikkö: mm		Eri asennuskulmien mitat		Mittayksikkö: mm		Paino (-4)^*
	A	B	C	D	E	Asennuskulma ( ^ )	F	G	H
KLV-30MR1	971 524 93	68 268 10°	206 167 352			0° 147 188	336			20 kg(80 kg)
						5° 177 179	345
						15°	234 152	258
						20°	260 135	363
KDL-L32MRX1KLV-L32MRX1	1 052	569 97	31 291 10°	219 225 339		0° 151 247	322			23 kg(92 kg)
						5° 186 237	331
						15°	252 209	345
						20°	282 190	350
KLV-26HG2	790	430	118	65	215	0° 167 150	280			15 kg(60 kg)
						5° 194 139	291
						10°	220	129	301
						15°	244 122	310
						20°	266 113	318
KLV-L32M1	835	604	111	-5	328	0° 165 281	323			17 kg(68 kg)
						5° 198 273	333
						10°	230	262	342
						15°	262 248	349
						20°	292 231	356

* Seinän on kestettävä vähintään neljä kertaa sen näytön paino, joka seinälle asennetaan.

Katso seinäasennuksen vaatimukset yllä olevasta kaaviosta (jos vahvistat seinää tai johdat kaapelit seinän sisään).

VAROITUS

Seinän on kestettävä vähintään neljä kertaa sen näytön paino, joka seinälle asennetaan (9 (FI)). Varmista, että seinä on tarpeeksi kestävä. Vahvista seinää tarvittaessa.

Vaihe 4: Kiinnitä asennuslevy seinään

1

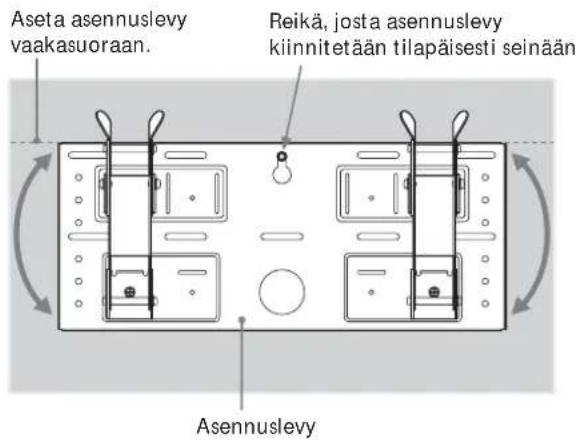

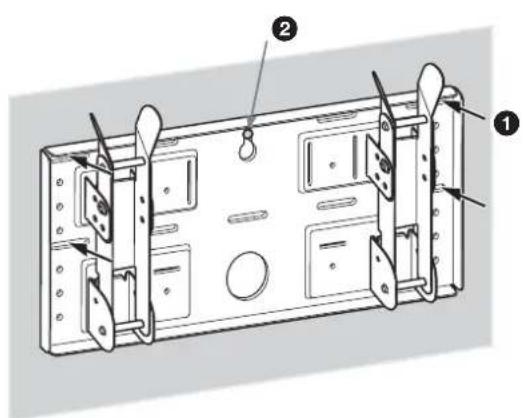

Kiinnitä asennuslevy seinään tilapäisesti ruuvilla. Aseta asennuslevy samansuuntaiseksi lattian kanssa.

VAROITUS

• Tässä vaiheessa tarvittava ruuvi ei sisälly vakiovarusteisiin.
• V alitse ruuvi, joka sopii seinämateriaalille ja seinän rakenteelle.

2

Kiinnitä asennuslevy seinään vähintään neljällä M6-ruuvilla tai vastaavalla ruuvilla (eivät sisälly vakiovarusteisiin).

① Kiristä ruuvit tiukasti niin, että asennuslevy kannattaa näytön painon.
②Kiristä vaiheessa 1 kiinnittämäsi ruuvi.

VAROITUS

Seinän on kestettävä vähintään neljä kertaa sen näytön paino, joka seinälle asennetaan (9 (FI)). Varmista, että seinä on tarpeeksi kestävä. Vahvista seinää tarvittaessa.

3

Säädä varsien kulma sopivaksi.

Jos haluat asentaa näytön pystysuoraan asentoon seinän kanssa samansuuntaisesti (0°), ohita vaiheet ① ja ② alla. Tarkasta, että varret on kiinnitetty tiukasti asennuslevyyn.

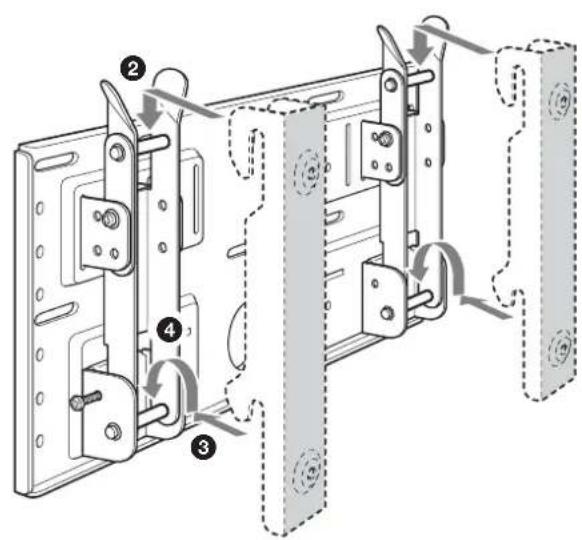

①Irrota kaikki neljä kallistuksensäätöosaa.
② Aseta ne halutun kulman mukaisiin ruuvinreikiin (5°, 10°, 15° tai 20°) ja kiristä ne tiukasti.

Huomautuksia

• V asemman ja oikean varren kulman on oltava sama.
- V aro jättämästä sormiasi puristuksiin varsia säätäessäsi.
- Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, kiristysvoiman on oltava noin 2 N •m.
- V armista, että varret on kiinnitetty tiukasti asennuslevyyn.

Vaihe 5: Irrota näyttö pöytäjalustasta

Menettelytapa vaihtelee näytön mallin mukaan. Toimi asennettavaan näyttöön liittyvällä tavalla.

KLV-26HG2

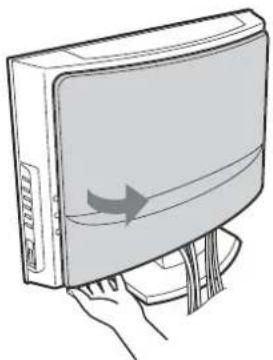

①Vedä takakannen alakulmaa (oikeaa tai vasenta). Vedä sitten toista alakulmaa.
② Tartu takakanteen molemmilla käsilläsi ja vedä sitä itseäsi kohti. Takakansi irtoaa näytöstä.

Huomautus

Aseta näyttö kuvaruutu alaspäin pehmeälle kangasalustalle, ennen kuin siirryt vaiheeseen ③.

③Irrota kaksi pientä ruuvia pidikkeestä. Irrota pidike pöytäjalustasta.
④Irrota viisi ruuvia pöytäjalustasta.
⑤ Nosta jalustaa hieman ja vedä sitä sitten itseäsi kohti. Jalusta irtoaa näytöstä.

Huomautuksia

• Aseta näyttö kuvaruutu alaspäin vakaalle vaakasuoralle alustalle niin, että jalustan alaosa jää ilmaan pystyyn. Jos lasket näytön kuvaruudun ja jalustan alaosan samalle vaakasuoralle alustalle, näyttö kallistuu epävakaaseen asentoon ja voi aiheuttaa vaaran.
• Kun irrotat pöytäjalustan, tartu siihen varmasti.

1

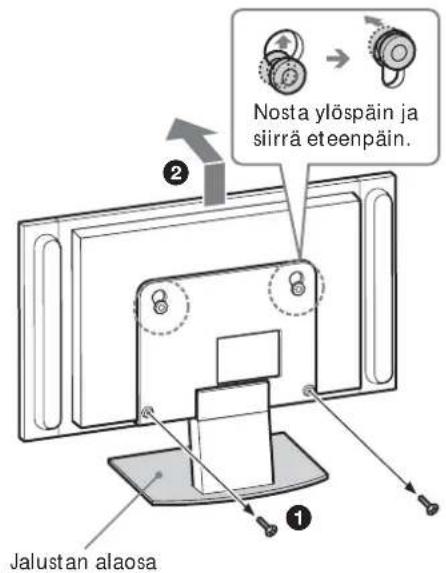

①Irrota kaksi ruuvia pöytäjalustasta.

Huomautus

Älä laske näyttöä alas suorittaessasi tätä toimenpidettä.

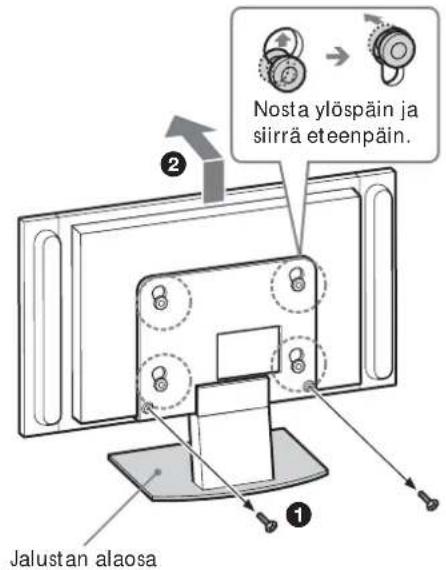

②Pidä jalustan alaosaa alhaalla ja nosta näyttöä hieman. Siirrä näyttöä sitten poispäin jalustasta. Näyttö irtoaa jalustasta. Vähintään kahden henkilön on pideltävä ja kannettava näyttöä.

Huomautuksia

• Vähintään kahden henkilön on osallistuttava tämän toimenpiteen suorittamiseen.
• Kun nostat näyttöä, tartu jalustan alaosaan niin, ettei alaosa nouse näytön mukana.

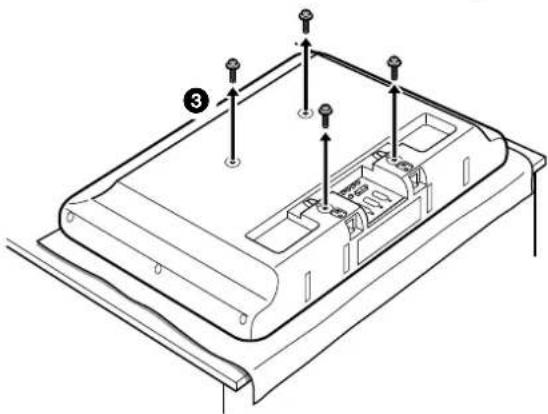

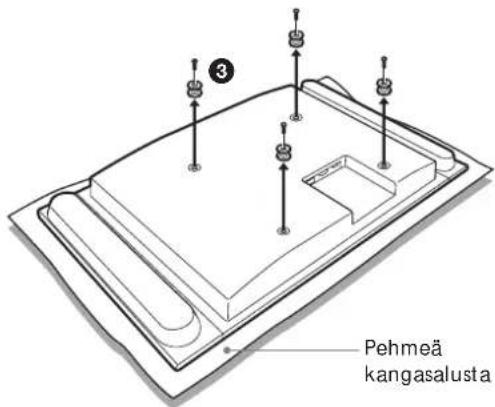

  ③Irrota neljä näytön takakannessa olevaa koukkua.

Huomautus

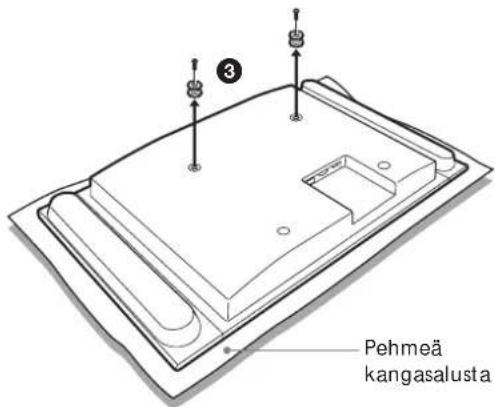

Aseta näyttö kuvaruutu alaspäin pehmeälle kangasalustalle.

KDL-L32MRX1 KLV-L32MRX1

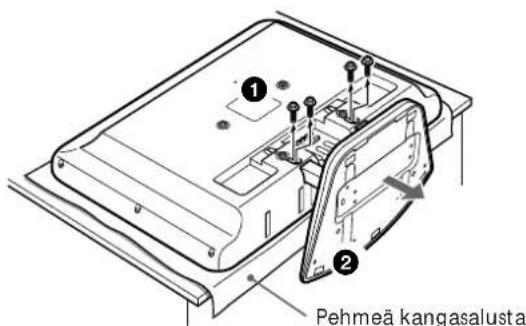

①Irrota kaksi ruuvia pöytäjalustasta.

Huomautus

Älä laske näyttöä alas suorittaessasi tätä toimenpidettä.

②Pidä jalustan alaosaa alhaalla ja nosta näyttöä hieman. Siirrä näyttöä sitten poispäin jalustasta. Näyttö irtoaa jalustasta. Vähintään kahden henkilön on pideltävä ja kannettava näyttöä.

Huomautuksia

• Vähintään kahden henkilön on osallistuttava tämän toimenpiteen suorittamiseen.
• Kun nostat näyttöä, tartu jalustan alaosaan niin, ettei alaosa nouse näytön mukana.
  ③Irrota kaksi näytön takakannessa olevaa koukkua.

Huomautus

Aseta näyttö kuvaruutu alaspäin pehmeälle kangasalustalle.

KLV-L32M1

Huomautus

Aseta näyttö kuvaruutu alaspäin pehmeälle kangasalustalle, ennen kuin siirryt vaiheeseen ①.

①Irrota neljä ruuvia näytön takakannesta.
②Vedä jalustaa itseäsi kohti. Jalusta irtoaa näytöstä.
③ Irrota neljä näytön takakannessa olevaa ruuvia.

Huomautuksia

• Aseta näyttö kuvaruutu alaspäin vakaalle vaakasuoralle alustalle niin, että jalustan alaosa jää ilmaan pystyyn. Jos lasket näytön kuvaruudun ja jalustan alaosan samalle vaakasuoralle alustalle, näyttö kallistuu epävakaaseen asentoon ja voi aiheuttaa vaaran.
• Kun irrotat pöytäjalustan, tartu siihen varmasti.

Vaihe 6: Kiinnitä näyttö asennuslevvyn

VAROITUS

Älä kytke verkkovirtajohtoa pistorasiaan, ennen kuin asennus on valmis. Jos verkkovirtajohto jää puristuksiin, voi syntyä oikosulku ja sähköiskuvaara.

Varo kompastumasta kaapeleihin tai näyttöön.

1

KLV-26HG2

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1

KLV-L32M1

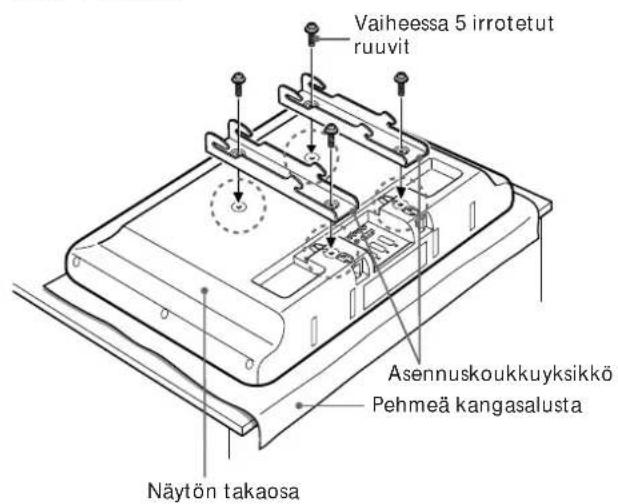

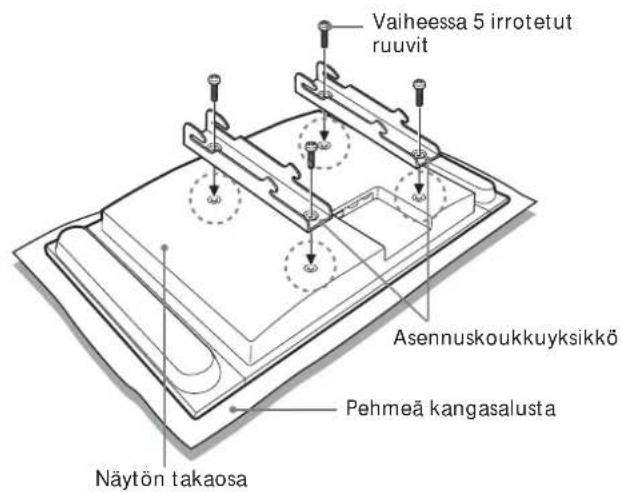

Kohdista asennuskoukkuyksiköissä olevat reiät näytön takaosassa oleviin vastaaviin reikiin. Kiinnitä ne näyttöön neljällä ruuvilla.

Jos asennat mallia KLV-26HG2, käytä vakiovarusteisiin sisältyviä ruuveja (+PSW5 · L16). Jos asennat mallin KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1 tai KLV-L32M1, käytä vaiheessa 5 irrottamiasi ruuveja.

Huomautuksia

• Aseta näyttö kuvaruutu alaspäin pehmeälle kangasalustalle.
• Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, kiristysvoiman on oltava noin 2 N•m.

Aukko kaapeleita varten

Liitä vakiovarusteisiin sisältyvä verkkovirtajohto ja kaapelit.

Liitä verkkovirtajohto ja kaapelit näytön takaosassa oleviin vastaaviin liitäntöihin. Katso lisätietoja kaapelien liittämisestä näytön käyttöohjeista.

Jos johdat kaapelit seinän sisään, pujota kaapelit niitä varten seinään tehdystä aukosta (10 (FI)).

Huomautuksia

• Kaapeleita ei voi liittää näyttöön, jos näyttö on kiinnitetty asennuslevyyn.
• Anna ammattitaitoisen asentajan johtaa kaapelit seinän sisään.

3

Kiinnitä näyttö asennuslevvyn.

① Lukitse varret tilapäisesti asettamalla kaksi kiinnitysruuvia (+B5 · L12, sisältyvät vakiovarusteisiin) varsien kannoissa B oleviin reikiin ulkopuolelta.
② Aseta asennuskoukkuyksiköiden ylemmät koukut varsien ylempien akselien päälle.
③ Aseta asennuskoukkuyksiköiden alemmat koukut varsien alempien akselien päälle.
4 Työnnä näyttöä asennuslevyä kohti ja nosta näyttöä hitaasti. Aseta varsien alemmat koukut alempien akselien päälle.
⑤ Varmista, että kaikki kahdeksan koukkua on sijoitettu vastaavien akselien päälle oikein.
⑥ Kiristä vaiheessa ① kiinnittämäsi ruuvit.

Huomautus

Jos työnnät kiinnitysruuvit liian pitkälle reikiin (1), ruuvien kärjet ovat tiellä, kun asetat alemmat koukut akselien päälle (4).

Varmista, että kaikki toimenpiteet on tehty oikein

Tarkista seuraavat asiat.

• Kaikki kahdeksan koukkua on sijoitettu vastaavien akselien päälle varmasti.
• Kaapelit eivät ole taittuneet tai puristuksissa.
• Kaksi kiinnitysruuvia on kiristetty varmasti.

VAROITUS

Jos näyttöä ei asenneta oikein, se voi pudota ja aiheuttaa vammoja tai vahingoittua. Jos kaapeleita ei sijoiteta oikein, voi syntyä oikosulku ja tulipalo tai sähköiskuvaara. Varmista oman turvallisuutesi takia, että kaikki toimenpiteet on tehty oikein.

Näytön irrottaminen

Sony-jälleenmyyjille

1

Irrota verkkovirtajohto pistorasiasta.

2

Irrota kaksi kiinnitysruuvia.

3

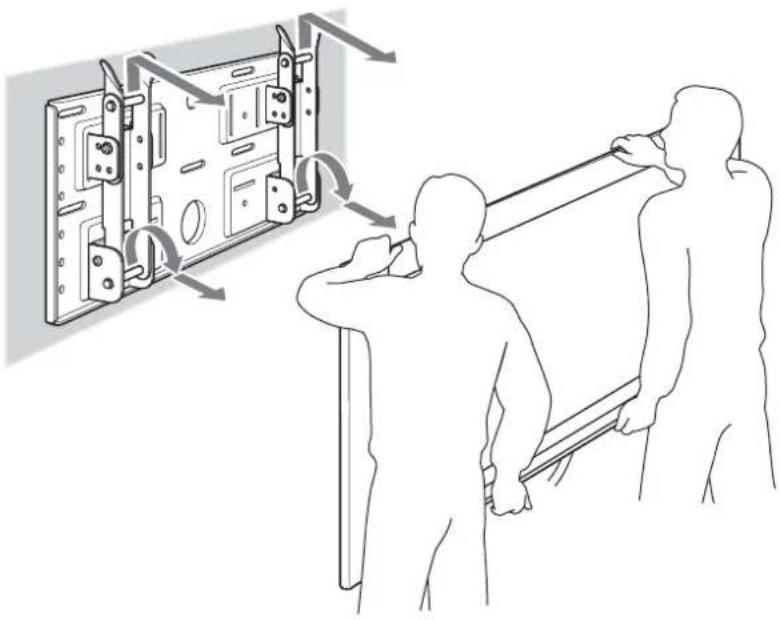

Vähintään kahden henkilön on osallistuttava näytön nostamiseen ja irrottamiseen asennuslevystä.

VAROITUS

• Vähintään kahden henkilön on pideltävä ja kannettava näyttöä.
• Näyttöä irrotettaessa on varottava kaapeleita.
• Näyttöä irrotettaessa on varottava käsiä ja sormia.

Valmistaja pidättää itsellään oikeuden muuttaa tuotteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.
