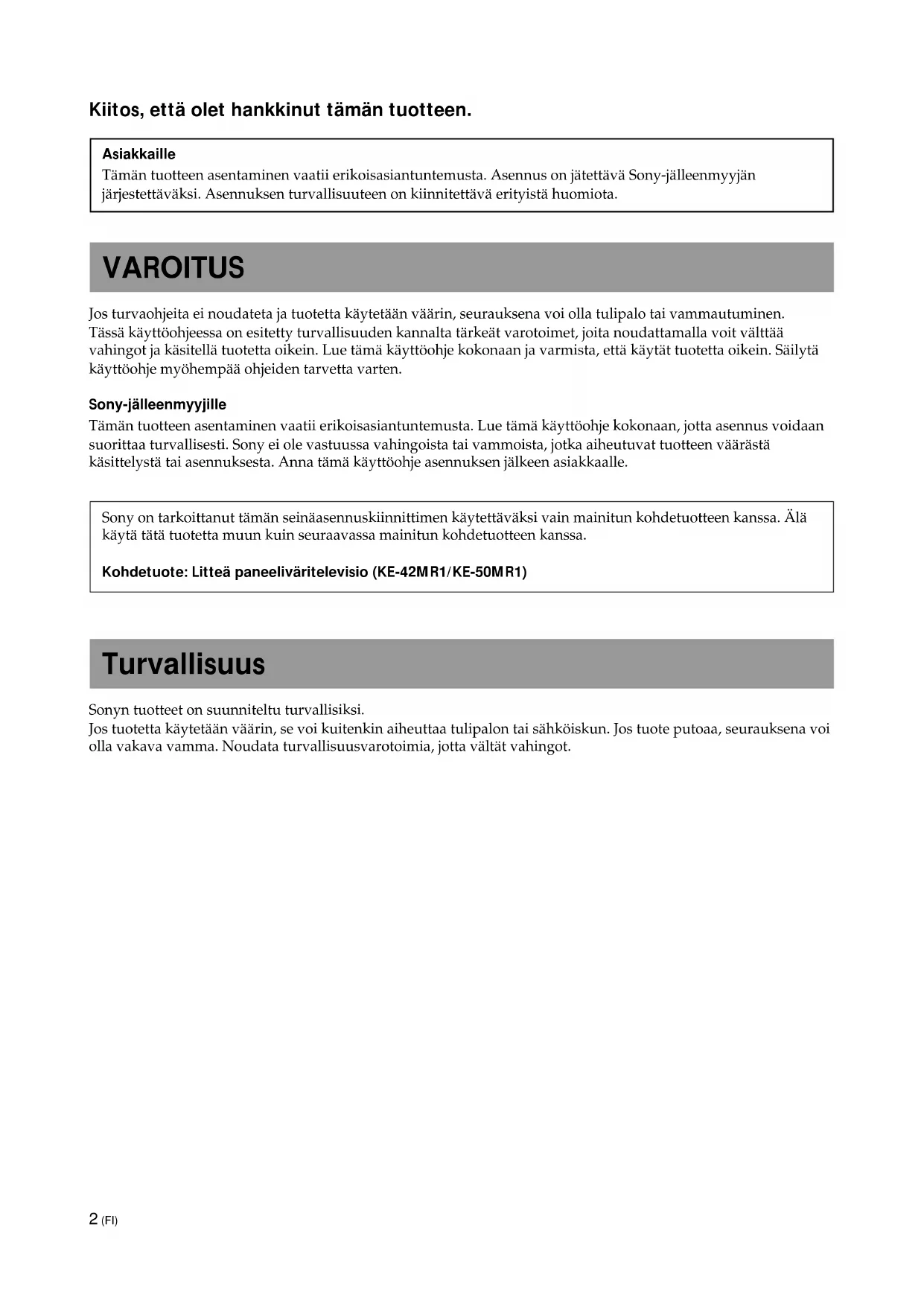

KÄYTTÖOHJE SUPW1 SONY

Tämän tuotteen asentaminen vaatii erikoisasiantumemusta. Asennus on jatettävå Sony-jalleenmyyjan järestettäväksi. Asennuksen turvallisuuteen on kiinnitettävä erityista huomiota.

VAROITUS

Jos turvaohjeita ei noudateta ja tuotetta kaytetaan vaärin, seurauktena voi olla tulipalo tai vammautuminen. Tassä kayttöohjeessa on esitetty turvallisuuden kannalta tärkeät varotoimet, joita noudattamalla voit välttä vahingot ja kasetellä tuotetta oikein. Lue tamä kayttöohje kokonaan ja varmista, etta kaytät tuotetta oikein. Säilytä kayttöohje myehempää ohjeiden tarvetta varten.

Sony-jalleenmyyjille

Tämän tuotteen asentaminen vaatii erikoisasiantuntemusta. Lue tamä käyttoöhje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen värästä käsittelystä tai asennuksesta. Anna tamä käyttoöhje asennuksen jälkeen asiakkaalle.

Sony on tarkoittanut tämän seinaasennuskiinnittimen käytettaväksi vain mainitun kohdetuotteen kanssa. Älä käytä tata tuotetta muun kuin seuraavassa mainitun kohdetuotteen kanssa.

Kohdetuote: Litteä paneeliväritelevisio (KE-42MR1/KE-50MR1)

Turvallisus

Sonyn tuotteet on suunniteltu turvallisiki.

Jos tuotetta kaytetaan vaarin, se voi kuitenkin aiheuttaa tulipalon tai sahkokiskun. Jos tuote putoaa, seurauksena voi olla vakava vamma. Noudata turvallisuusvarotoimia, jotta valttat vahingot.

Asiakkaille

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa tulipalon, sahköiskun tai rajahdyksen vaara ja siten kuoleman taivakavan vammautumisen mahdollisuus.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos muu kuin valtuutetu asentaja suorittaa asennuksen, seurauktena voivat olla seuraavassa mainitut vahingot.

• Nayttoyksikko voi pudota ja aiheuttaa ruhjevammoja tai luunmurtumia.
• Jos seinäasennuskiinnitin asennetaan seinälle, joka ei ole tukeva, tasainen ja pystysuora, yksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Seinan on kestettävä vähintään neljä (4) kertaa näytöyksikon paino (KE-42MR1: 53kg× 4 = 212kg , KE-50MR1: 39kg× 4 = 156kg ).
• Jos seinaasennuskiinnitinta ei kiinnitetaa seinaan tarpeeksipitavasti, yksikko voi pudota ja aiheuttaa vamman tai omaisuusvahingon.

Jos haluat irrottaa seinäasennuskiinnittimen seinästä esimerkiki muutontakia, työn saa suorittaa vain valtuutetu asentaja.

Jos muu kuin valtuutetu asentaja siirtä seinäasennuskiinnitintä tai irrottaa sen, naytöyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Varmista, etta seinäasennuskiinnittinen kantamiseen tai irrottamiseen osallistuu vähintään kaksi henkilöä.

Varo laikytta mästa nesteita nayttoyksikon paalle.

Jos naytöyksikkö kastuu, seurauktena voi olla tulipalo tai sähköisku.

Alä irrota pultteja ja muita kiinnitystarvikkeita naytöyksikon asentamisen jälkeen.

Muutoin naytöyksikkö voi pudota.

Alä pura seinaasennuskiinnitintä osiin tai tee sihen mutokensia.

Muutoin seinaasennuskiinnitin voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Tāhān kiinnittimeen saa asentaa vain mainitun kohdetuotteen.

Tämä seinaasennuskiinnit on tarkoitetu käytettaväksi vain mainitun kohdetuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Alä peita nayttöyksikon tuuletusaukkoja. Jos peitā nayttöyksikon tuuletusaukot esimeriksi asettamalla liinan nayttöyksikon paallee, nayttöyksikkö voi ylikuumentua ja aiheuttaa tulipalon.

Alä kohdista seinäasennuskiinnittimeen näytöyksikon lisaksi muuta kuormitusta.

Muutoin nayttoyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Älä nojaa nayttöyksikköön alakä roiku siitä.
Nayttöyksikkö voi pudota käytäjan paälle ja aiheuttaa vakavan vamman.

Suojaa nayttöyksikkö sateelta ja kosteudelta tulipalo- ja sahköiskuvaaran estämiseksi.

Jos nayttoyksikkokastuu, seurauktena voi olla tulipalo tai sahköisku.

Alä sijoita nayttöyksikköa kuumaan, kosteaa tai poikkeuksellisen polyiseen paikkaan. Alä sijoita nayttöyksikköa paikkaan, jossa se on alttiina tarinälle. Muutoin seurauksena voi olla tulipalo tai sahköisku.

Alä sijoita nayttöyksikön lahelle tulenarkoja esineitä tai avotulta (esimerkiki kynnttiläa).

Ala sioita naytoyksikon lahelle tulenarkoja esineita tai avotulta (esimerkiki kynttilaa), jotta valtat tulipalon vaaran.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Alä asenna seinäasennuskiinnitintä seinälle niin, että näytöyksikon kulmat tai reunat ulottuvat seinäpinnan yli.

Älä asenna seinäasennuskiinnitintä seinälle tai esimerkiki pylvääseen niin, etta nayttöyksikon kulmat tai reunat ulottuvatseinäppinnan yli. Jos henkilö tai esine osuu nayttöyksikon seinäppinnan yli ulottuvaan kulmaan tai reunaan, seurauktena voi olla vammautuminen tai omaisuusvahinko.

Alä kaytä tuotteen puhdistuksessa ja kunnossapidossa voimaa.

Älä kohdista nayttöyksikön ylapinnalle suurta voimaa. Muutoin nayttöyksikkö voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Alä asenna näytöyksikköä ilmastointilaitteen ylä- tai alapuolle.

Muutoin nayttoyksikkö voi olla alteiina ilmastointilaitteen aiheuttamalle ilmavirralle. Se voi aiheuttaa nayttoyksikon vioittumisen.

Varotoimet

• Jos kaytāt seinaasennuskiinnittimeen asennettua nayttoyksikköä pitkään, nayttoyksikon takana tai ylapuolela oleva seinapinta voi varjäytä tai tapetti irrota. Täm riippuu seinamateriaialista. Jos seinaasennuskiinnitin irrotetaan asennuksen jälkeen, ruuvinreiät jaävät nakyviin seinaan.
• Jos seinan taakse on vedetty 300 ohmin syottokaapelit, suosittelemme niiden vaihtamista 75 ohmin koaksiaalikaapeleihin.

Jos 300 ohmin syottokaapeleiden kayton jatkaminen on tarpeen, varmista ennen asennuksen aloittamista, etta nayttoyksikon ja seinan takana olevien syottokaapeleiden valiin jaa tarpeeksii tilaa.

Ennen kuin aloitat asennuksen, varmista tarvittaessa rakennusurakoitsijalta sopiva asennuspaikka, jossa nayttoyksikkoen ei kohdistu radiohairiota.

VAROITUS Asiakkaille

Tāmān tuotteen asentaminen vaatii erikoisasiantuntemusta. Asennus on jatettāvā Sony-jalleenmyyjän jarjestettāvāksi. Asennuksen turvallisuuteen on kiinnitettāvā erityistā huomiota.

Sony-jalleenmyyjille

Seuraavat ojeet on tarkoitettu vain Sony-jalleenmyyjille. Lue edellä kuvatut turvaohjeet ja varmistarurvallisuus tamän tuotteen asennuksen, kunnossapidon ja tarkastuksen aikana.

Asenna seinäasennuskiinnitin pitävästi seinälle tassä käyttoohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista jää löysäksi tai on poissa paikaltaan,** seinäasennuskiinnitin voi pudota ja aiheuttaa vamman tai omaisuusvahingon. Käytä seinämateriaalille sopivia kiinnitysruuveja ja asenna kiinnitin pitävästi käytämällä vähintään kahdeksaa M8-ruuvia tai vastaavaa ruuvia.

Varmista, ettei verkkovirtajohto tai nayton kaapeli jaa puristuksiin.

Jos verkkovirtajohto tai nayton kaepeli jaa puristuksiin yksikon ja seinan valiin tai taittuu tai kiertyy voimakkaasti, johdon tai kaepelin metalliosa voi paljastua. Seurauksena voi olla oikosulku tai johdon tai kaepelin vioittuminen. Tamao vii heuttaa tulipalon tai sahkoki skun.

Käytä vakiovarusteisiin sisältyväruuveja ja kiinnitystarvikkeita tassä käytöohjeessa olevien ohjeiden mukaan. Jos käytät muita osia, näytöyksikkö voi pudota ja aiheuttaa vamman sekä vioittua.

Asenna kiinnitin oikein tassä käyttohjeessa olevien ohjeiden mukaan. Jos jokin ruuveista on lóysälla tai poissa paikaltaan, náytöyksikkö voi pudota ja aiheuttaa vamman tai vioittua.

Kiinnitä pultit ja ruuvit ilmoitettuihin kohtiin pitävasti.

Muutoin näytöyksikkö voi pudota ja aiheuttaa vamman sekä vioittua.

Suojaa nayttoyksikkö iskuilta asennuksen aikana.

Jos naytöyksikköön kohdistuu isku, se voi pudota tai vioittua. Tällöin voi seurata vammautuminen.

Asenna nayttöyksikkö seinälle, joka on sekä pystysuora että tasainen.

Muutoin nayttoyksikko voi pudota ja aiheuttaa vamman.

Kun nayttöyksikkö on asennettu oikein, kiinnitä kaapelit asianmukaisesti.

Jos henkilot tai esineet takertuvat kaapeleihin, voi seurauktena olla vammautuminen.

Varo vahingoittamasta kasiäsi tai sormiasi asennuksen aikana.

Varo vahingoittamasta kasiasi tai sormiasi seinäasennuskiinnittimen ja naytöyksikon asennuksen aikana.

Ruuvit, jotka tarvitaan seinäasennuskiinnittimen asentamisessa seinälle, eivat sisally vakiovarusteisiin.

Käytä seinäasennuskiinnittimen asentamisesse seinämateriaalille jaASNrakenteelle sopivia ruuveja.

Vaihe 1: Tarkasta asennuksessa tarvittavat osat

1

Varaa etukateen saatavillesi
ristipääruuvitalta ja
seinamateriaalille sopivat ruuvit
(vahintään kahdeksan M8-ruuvia tai
vastaavaa ruuvia, eivat sisally
vakiovarusteisiin).

2

Avaa pakkaus ja tarkasta osat.

Ruuvit (+PSW5× 12) (2) Asennuslevy (1) Asennuskoukkuyksikkö (2)

Vaihe 2: Valitse asennuspaikka

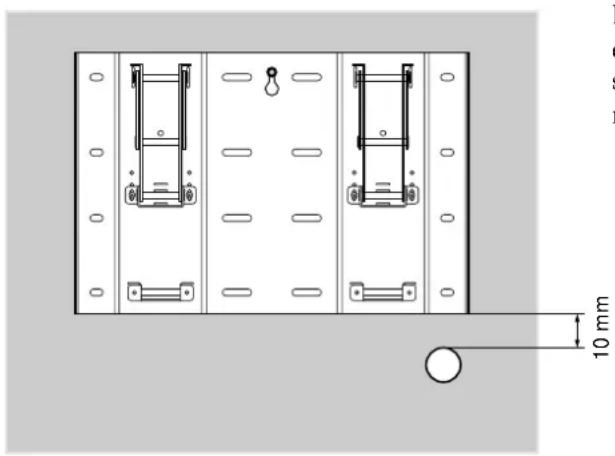

1

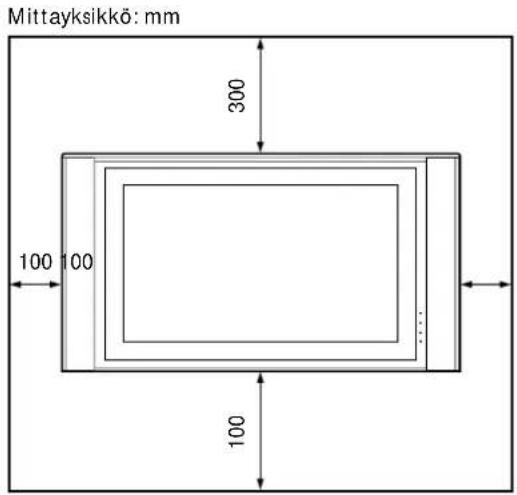

Varmista, etta asennuslevyn ja katontai seinan ulkonevien kohtien valinjaa vasemmalla olevassa kuvassaesitetty etaisyys.

Vihje

Katso mittatiedot kohdassa "Tekniset tiedot" (s. 15 (Fl)) olevasta kuvasta, kun asennat nayttoyksikon seinalle.

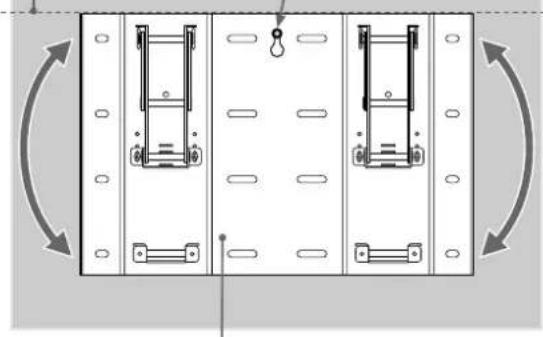

Vaihe 3: Asenna asennuslevy seinään

1

Varmista, etta levy on tāysin vaakasuorassa.

Kiinnittimen tilapäiseen
kiinnittämiseen käytettä
ruuvinreika.

Asennuslevy

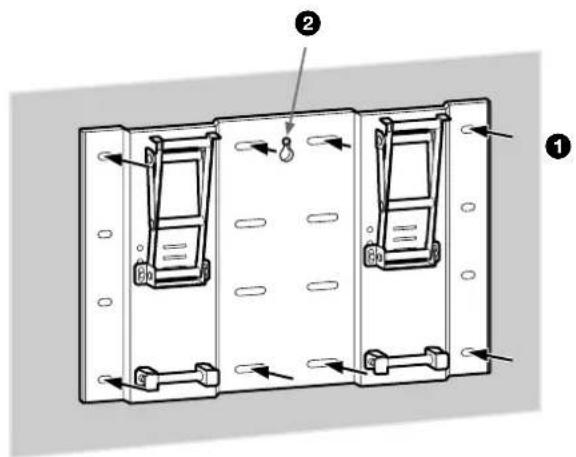

Kiinnitä asennuslevy tilapäisesti seinään ruuvilla ja varmista,etta asennuslevy on täysin vaakasuorassa asennossa.

VAROITUS

Ruuvit, jotka tarvitaan seinaaessnuskiinnittimen kiinnittamiseen, eivat sisally vakiovarusteisiin.
- Kayta seinamateriaaalille ja seinan rakenteelle sopivia ruuveja.

2

Kiinnitä asennuslevy seineän vahintäan kahdeksalla M8-ruuvilla tai vastaavalla ruuvilla (eivat sisallyvakiovarusteisiin).

Varmista, etta kirstat ruuvit pitavasti niin, etteivat ne paase loystymaan.
Kiristä pitavasti ruuvi,jonka kiinnitit tilapäisesti kohdassa 1.

VAROITUS

On suositeltavaa, etta kiinnitat asennuslevyn tilapäisesti vasemmalla olevassa kuvassa esitetyn ruuvinreian sijainnin mukaiseen kohtaan. Jos et voi kiinnittaa asennuslevya tarpeeksipitavasti, kaytä lisäruuveja.
- Varmista, etta asennuslevy on kiinnitety pitavasti seinään.

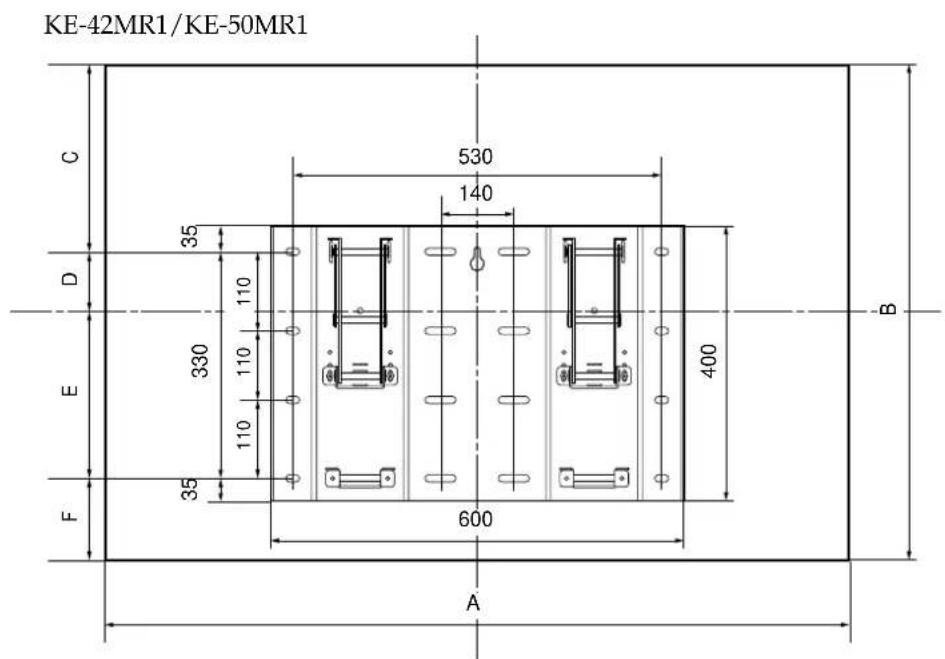

KE-50MR1 Mittayksikko: mm

A B	C D E F
1 573 856 342 86	244 184

KE-42MR1 Mittayksikko: mm

A B	C D E F
1 352 720 208 152	178 182

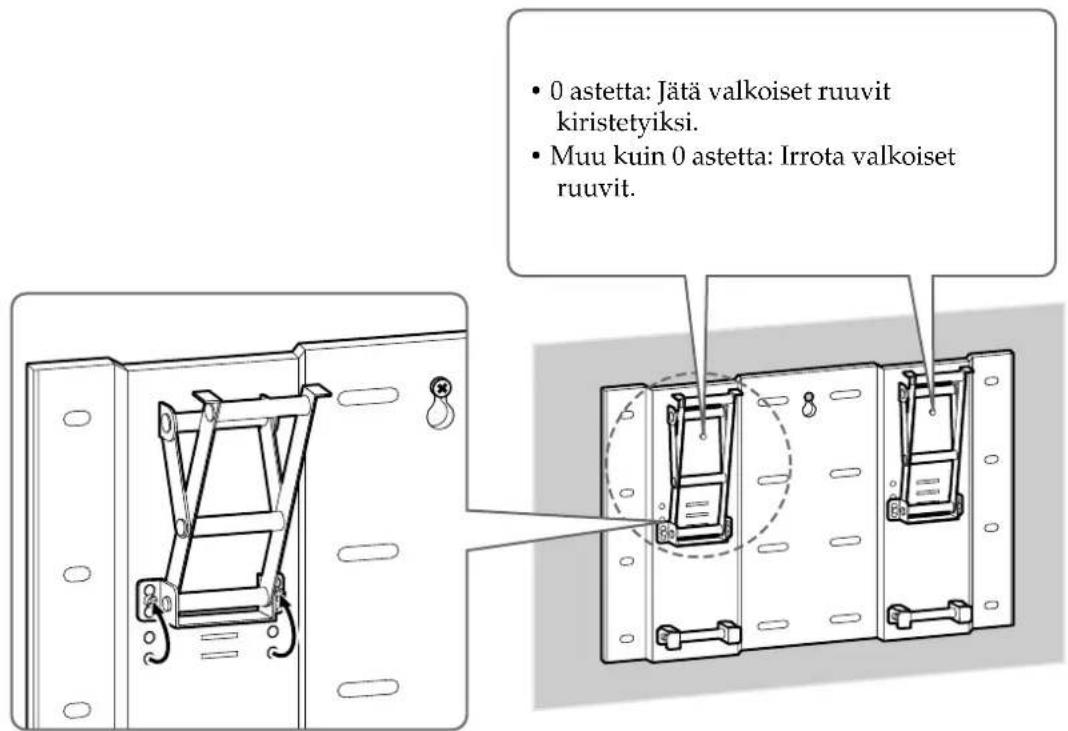

Säädä varsien kulma sopivaksi.

1Irrota ruuvit varsien kannan vasemmalta ja oikealta puolelta. Valitse sitten haluamaasi kulmaa vastaava kohta (0, 5, 10, 15 tai 20 astetta) ja kiinnitta varsien kanta siihen.
Kiinnitavarsienkanta kohdassa1irrottamillasi ruuveilla.

Huomautus

Varmista, etta asetat vasemman ja oikean varren samaan kulmaan.

Vaihe 4: Asenna näytöyksikkö

VAROITUS

Suorita asennu loppuun ennen verkkovirtajohdon liittamista pistorasiaan. Jos verkkovirtajohto jaa puristuksiin laitteiden alle tai valiin, seurauktena voi olla oikosulku tai sahköisku. Jos kompastut verkkovirtajohtoon tai nayton liitantakaapeliin, jalusta voi kaatua ja aiheuttaa vammoja.

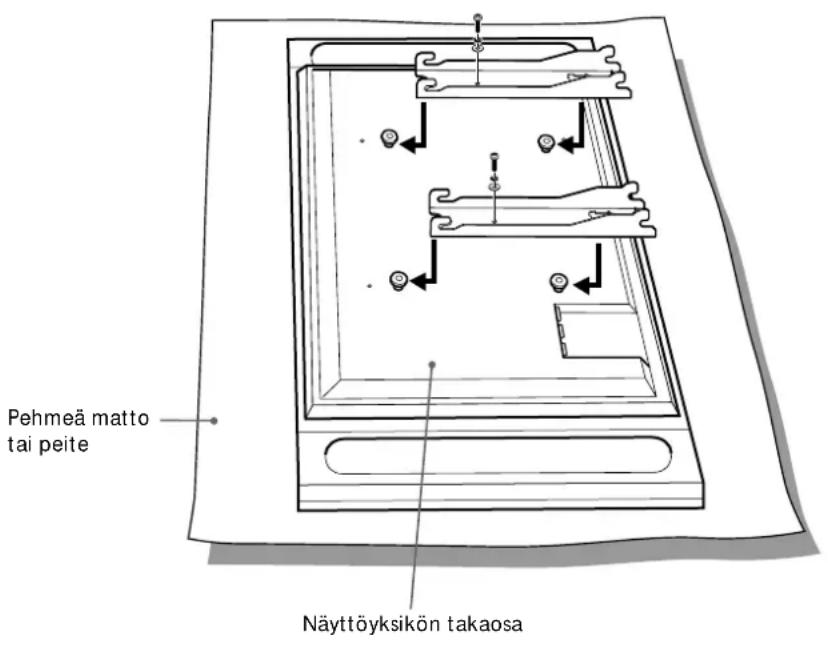

1

Kiinnitä asennuskoukkuyksikkö
nayttöyksikon takaosassa olevin
koukkuihin. Työnnä sitten
asennuskoukkuyksikkö paikalleen ja
kiinnitä se vakiovarusteisiin
sisältyvillä ruuveilla (+PSW5 × 12).

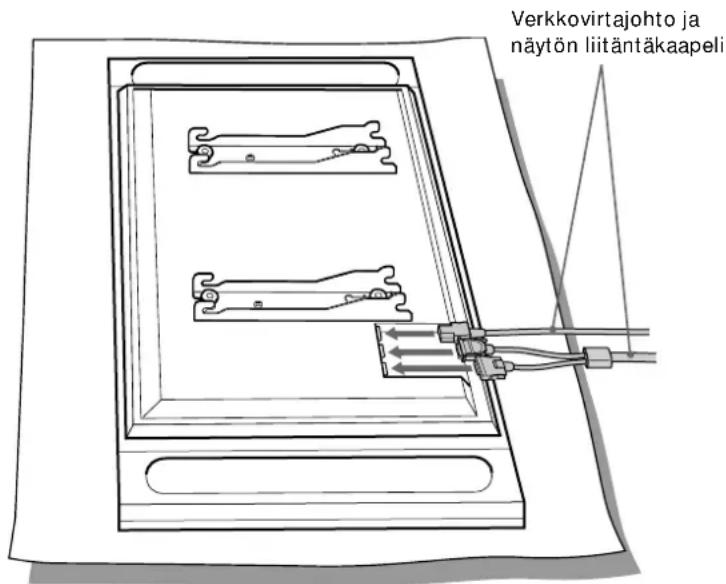

Liitä nayton vakiovarusteisiin sisältyvä verkkovirtajohto ja nayton kaapeli nayttöyksikköön.

Liitä verkkovirtajohto ja nayton kaapeli nayttöyksikön takaosassa oleviin liitantöihin.

Vihje

Katso littean paneeliväritelevision (KE-42MR1/KE50MR1) käytöohjeesta lisātietoja verkkovirtajohdon ja nayton kaapelin liittämisestä.

Kiinnitä nayton kaapeli ja verkkovirtajohto esimeriksi seinän. Jos johdat kaepelin ja johdon seinän sisän, poraa niitta varten seinän 50~mm n reikä vasemmalla olevan kuvan mukaan.

2

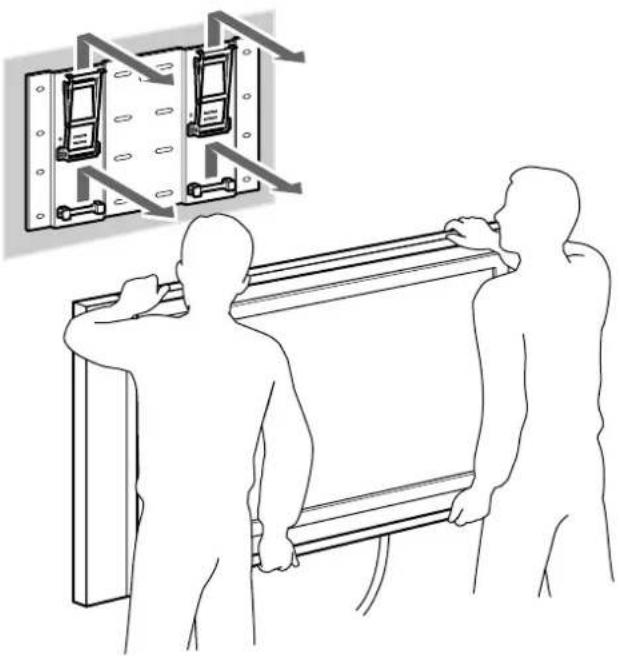

Asenna näytöyksikkö asennuslevyyn.

Tartu naytöyksikköön pitavästi ja tuo se asennuslevyn lahelle niin, etta voit kohdistaa asennuskoukkuyksiköiden alemmat koukut lahellä asennuslevyn alareunaa oleviin tukivarsiin.

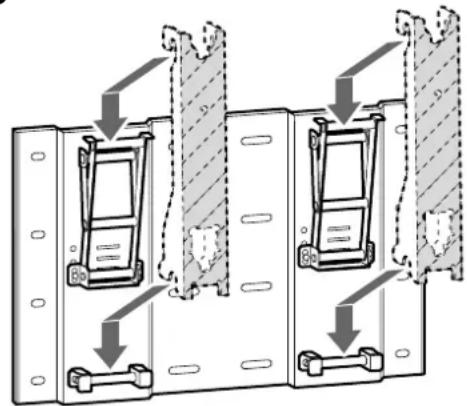

2Aseta asennuskoukkuyksiköiden ylemmat ja alemmat koukat asennuslevyn neljään tukivarteen samanaikaisesti vasemmalla olevan kuvan mukaan.
Varmista,ettahadeksan koukkua ovat pitavasti kiinni asennuslevyn neljassavarressa.
Kiristä vasemman- ja oikeanpuoleiset kiinnitysruuvit pitavasti pitkavartisella ristipääruuvvitaltalla.

4

1

Irrota verkkovirtajohto pistorasiasta.

2

Löysennä vasemman- ja oikeanpuoleisia kiinnitysruuveja, kunnes ne eivat ena kierry enempää.

3

Varmista näyttoyksikköä
irrotettaessa, etta vähintaan kaksi
henkiloä pitelee näyttoyksikköä ja
nostaa sitä ylospain.

VAROITUS

Varmista, etta nayttoyksikon kantamiseen osallistuu vahintaan kaksi henkiloa.
- Varmista, ettei mikaan johto tai kaapeli jäa riippumaan, kun nayttöyksikko irrotetaan.
- Varo vahingoittamasta kasiäsi tai sormiasi nayttöysikön irrottamisen yhteydessa.

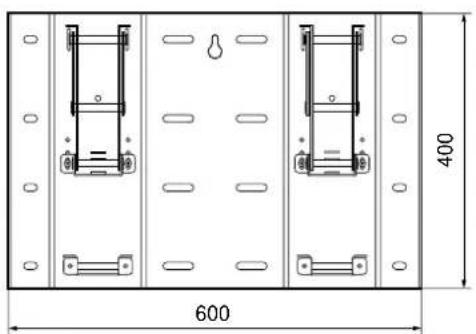

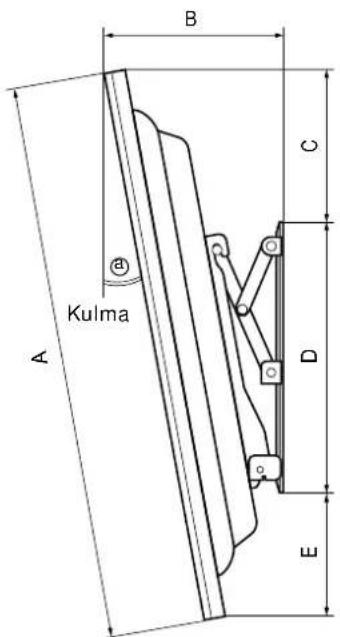

Tekniset tiedot

Mittayksikkö: mm

Paino: 8,0kg

Valmistaja pidattta itsell aan oikeuden muutta tuotteen mallia ja omnaisuksia ilman erillsta ilmoitusta.

51

KE-42MR1 Mittayksikkö: mm

Kulma M	itat
@A	B	C	D	E
0° 720	160	173	400	147
5° 720	207	162	400	156
10° 720	253	148	400	164
15° 720	297	130	400	172
20° 720	339	108	400	178

KE-50MR1 Mittayksikkö: mm

Kulma Mitat
@A	B	C	D	E
0° 856	166	307	400	149
5° 856	225	296	400	160
10° 856	283	280	400	169
15° 856	338	260	400	177
20° 856	391	235	400	183
