SUWL840 - Seinäkiinnike SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinäteline televisiolle
Merkki	Sony
Malli	SUWL840
Telineen mitat (L x K x S)	446 x 336 x 20 mm (75/65 tuuman malleille); 346 x 252 x 20 mm (55 tuuman mallille)
Telineen paino	Noin 2,7 kg (75/65 tuuman mallit); 2,3 kg (55 tuuman malli)
Virtalähde	Ei sovellettavissa (mekaaninen teline)
Päätoiminnot	Seinäkiinnitys Sony-televisiolle; kallistuskulman ja kääntämisen säätö
Huolto ja puhdistus	Puhdista pehmeällä kuivalla liinalla; älä käytä hankaavia puhdistusaineita; tarkista kiinnitys säännöllisesti
Turvallisuus	Asennus vaatii valtuutetun ammattilaisen; käytä vähintään kuutta 8 mm:n ruuvia; seinän on kestettävä vähintään kuusi kertaa television paino; älä muokkaa osia; älä asenna muita kuin määriteltyjä laitteita
Varaosat ja korjattavuus	Mukana tulee ruuvit ja osat; seinäkiinnitysruuveja ei toimiteta; varaosat saatavana SonyItä
Yleiset tiedot	Merkki: Sony; Malli: SUWL840; Yhteensopiva 55, 65 ja 75 tuuman Sony-televisioiden kanssa (katso viitteet oppaasta)

Usein kysytyt kysymykset - SUWL840 SONY

Mitkä televisiot ovat yhteensopivia SUWL840-seinätelineen kanssa?

Teline on suunniteltu tietyille Sony-televisioille. Tarkista yhteensopivuus television Viiteoppaasta. 55, 65 ja 75 tuuman mallit mainitaan ohjeessa.

Mikä on telineen enimmäiskuormitus?

Seinän on kestettävä vähintään kuusi kertaa television paino. Teline itsessään painaa noin 2,7 kg (75/65 tuuman malleille) tai 2,3 kg (55 tuuman mallille). Tarkista television paino sen oppaasta.

Täytyykö minun käyttää ammattilaista asennukseen?

Kyllä, asennuksen saa suorittaa vain valtuutettu ammattiasentaja. Virheellinen kiinnitys voi johtaa television putoamiseen ja vakaviin vammoihin.

Mitä työkaluja tarvitaan asennukseen?

Tarvittavat työkalut: vatupassi, porakone, vasara, ruuvimeisseli ja seinään sopivat ruuvit (ei sisälly toimitukseen).

Miten teline kiinnitetään seinään?

Noudata ohjeen vaiheita: valitse paikka, kohdista WM1-teline seinään, tee kuusi merkkiä, poraa ohjausreiät, kiinnitä teline vähintään kuudella seinään sopivalla 8 mm:n ruuvilla ja tarkista vatupassilla.

Voinko kallistaa televisiota asennuksen jälkeen?

Kyllä, voit säätää kulmaa ruuvaamalla telineen vasenta ja oikeaa sivua. Ohjeessa mainitaan myös mahdollisuus kääntää televisiota varovasti.

Toimitetaanko telineen mukana ruuveja seinään?

Ei, telineen seinään kiinnittämiseen tarvittavia ruuveja ei toimiteta. Sinun on käytettävä seinäsi materiaaliin ja rakenteeseen sopivia ruuveja (suositellaan 8 mm:n halkaisijaa).

Mitä tehdä, jos ruuveja puuttuu?

Tarkista pakkauksen sisältö. Jos ruuveja puuttuu, ota yhteyttä jälleenmyyjään tai Sonyn asiakaspalveluun. Älä koskaan käytä sopimattomia ruuveja.

Miten seinäteline puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Älä käytä hankaavia puhdistusaineita tai liuottimia, jotka voivat vahingoittaa pintaa.

Voinko käyttää tätä telinettä toisen merkin televisiolle?

Ei, tämä teline on suunniteltu yksinomaan määritellyille Sony-televisioille. Toisen laitteen asentaminen voi johtaa television putoamiseen ja vahinkoihin.

KÄYTTÖOHJE SUWL840 SONY

Seinäasennuskiinnitin

Turvallisuus

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

Television asennus seinälle

VAROITUS

VAATII AMMATTILAISEN ASENNUKSEN

Tämän tuotteen saa asentaa vain ammattimainen asentaja, joka osaa määrittää kestääkö seinä TV:n painon. Jos TV:tä ei kiinnitetä oikein asennuksen aikana, se saattaa pudota ja aiheuttaa vakavan loukkaantumisen. Sony ei ole vastuussa vahingoista tai loukkaantumisesta, joka johtuu virheellisestä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta mahdollisiin lainmukaisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammaista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. On käyttäjän vastuulla lukea, ymmärtää ja noudattaa kaikkia tämän käyttöoppaan ohjeita. Jos näin ei tehdä, seurauksena voi olla vakava henkilökohtainen loukkaantuminen tai omaisuusvahinkoa ja se voi mitätöidä takuun. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen televisioiden kanssa. Tarkista TV:n "Viiteopas"-asiakirjasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

• Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon.
• Jos seinä, johon seinäasennuskiinnitin asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän pitäisi pystyä kannattarnaan vähintään kuusi kertaa TV:n painon. (Katso TV:n paino "Viiteopas"-asiakirjasta.)
• Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentavat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa tai irrottamassa on vähintään kaksi henkilöä.

Älä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa.

Älä ravista televisiota vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

• Varo, etteivät sormet jää väliin, kun käsittelet seinäasennuskiinnitintä tai käännät TV:tä.
• Kun käännät TV:tä, käsittele varoen ja huolehdi, ettet osu lähellä oleviin ihmisiin.
• Muista säilyttää käyttämättömät osat varmassa tallessa tulevaa käyttöä varten. Pidä ne poissa lasten ulottuvilta.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina television yläsivulta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua televisiosta käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjääntyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan sen seinään asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuus television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle.

Jos televisio altistuu ilmastointilaitteen vesivuodoille tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että käytät seinämateriaaliin sopivia ruuveja ja asenna laite turvallisesti vähintään 6 ruuvilla, joiden halkaisija on 8 mm (tai vastaava).

Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Varo kohdistamasta televisioon iskuja asennuksen aikana.

Jos televisioon kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

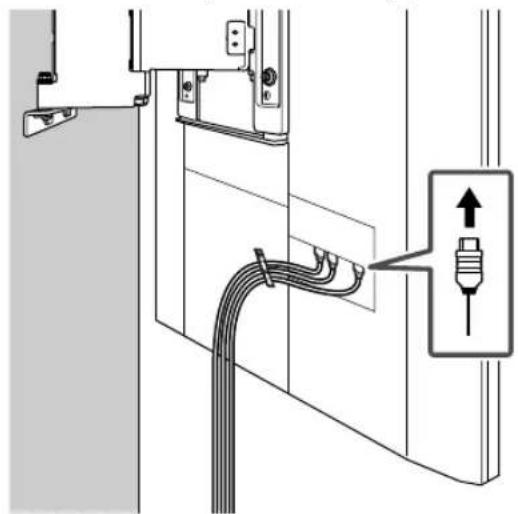

Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöitä tai esineitä sotkeutuu kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Euroopassa olevat asiakkaat

Lataa ohjeet seinäasennuskiinnittimen asentamiseksi televisioon SONY-sivustolta.

Sisällysluettelo

Toimitukseen sisältyvät esineet 4

Tarvittavat työkalut....4

Seinäasennuskiinnittimen asentaminen seinälle....5

TV:n asennuksen valmistelu....8

TV:n asentaminen seinälle....9

Tekniset tiedot 12

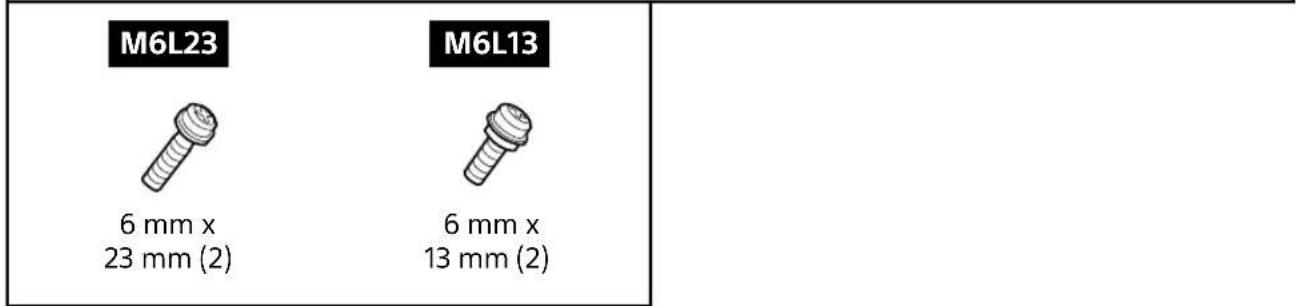

Toimitukseen sisältyvät esineet

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Vain 75 tuuman (189,3 cm) malli

Tarvittavat työkalut

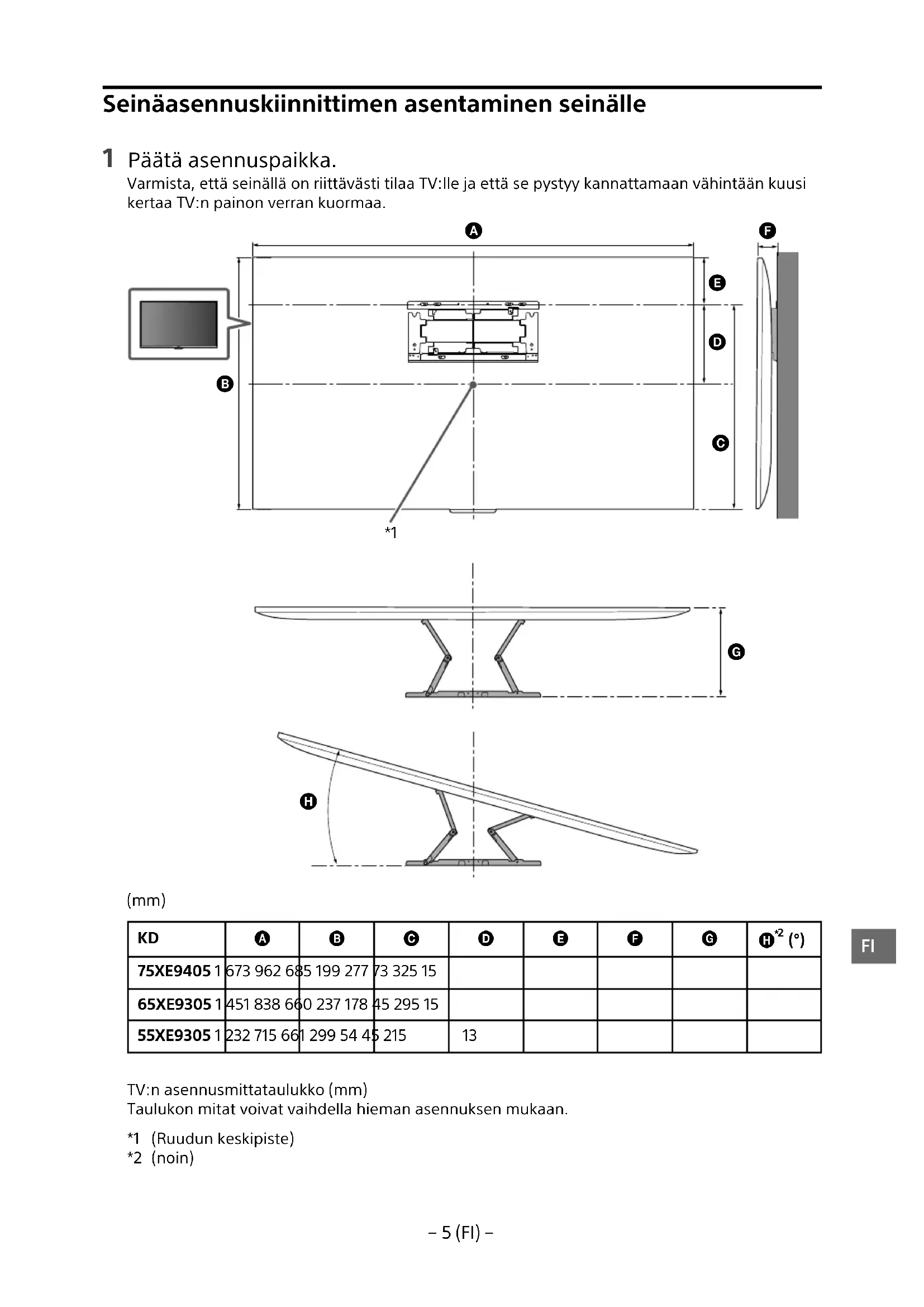

Seinäasennuskiinnittimen asentaminen seinälle

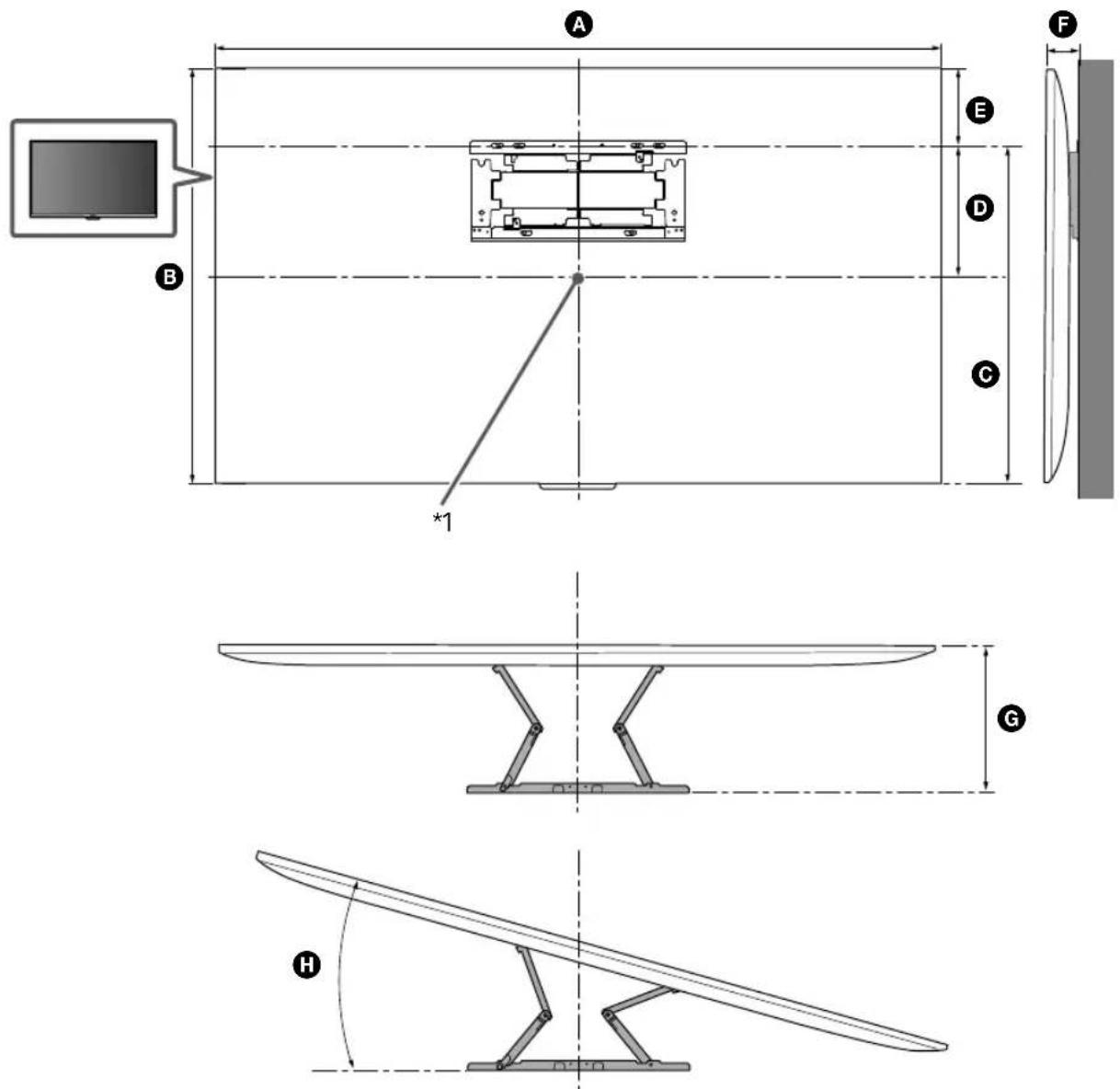

1 Päätä asennuspaikka.

Varmista, että seinällä on riittävästi tilaa TV:lle ja että se pystyy kannattamaan vähintään kuusi kertaa TV:n painon verran kuormaa.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215	13

TV:n asennusmittataulukko (mm)

Taulukon mitat voivat vaihdella hieman asennuksen mukaan.

*1 (Ruudun keskipiste)

*2 (noin)

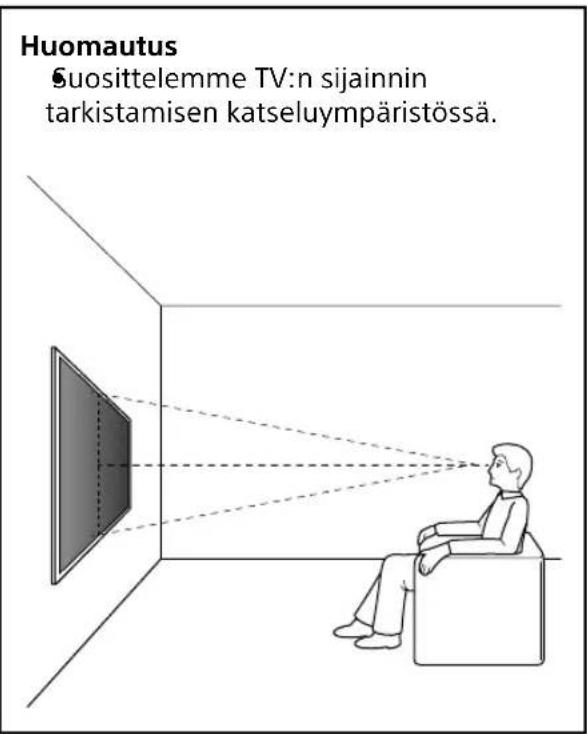

Huomautus Suosittelemme TV:n sijainnin tarkistamisen katseluympäristössä.

3 Poraa alkureiät merkkien kohdalle.

1, 2, 3, 4, 5, 6

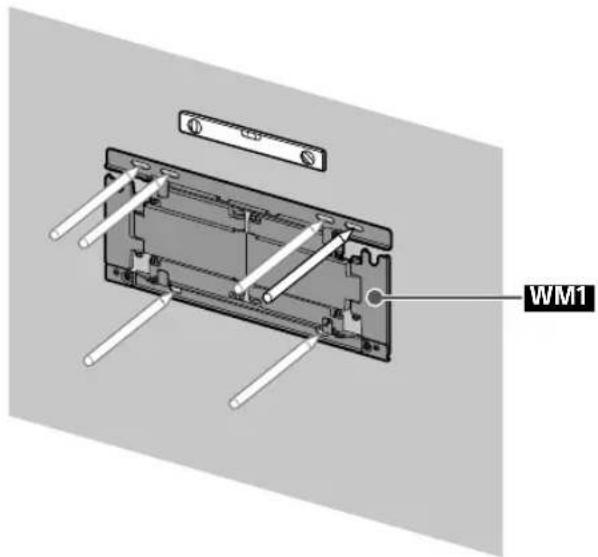

2 Kohdista WM1 seinään ja tee kuusi merkkiä.

WM1

4 WM1

Huomautus

Tarkista vatupassilla, että WM1 on suorassa.

5

Huomautus

Tarkista vatupassilla, että seinäasennuskiinnitin on suorassa.

WM1

Varotoimet

Älä kiristä kansiruuveja liikaa. Virheellinen kiristys voi vähentää kansiruuvien pitovoimaa.

6

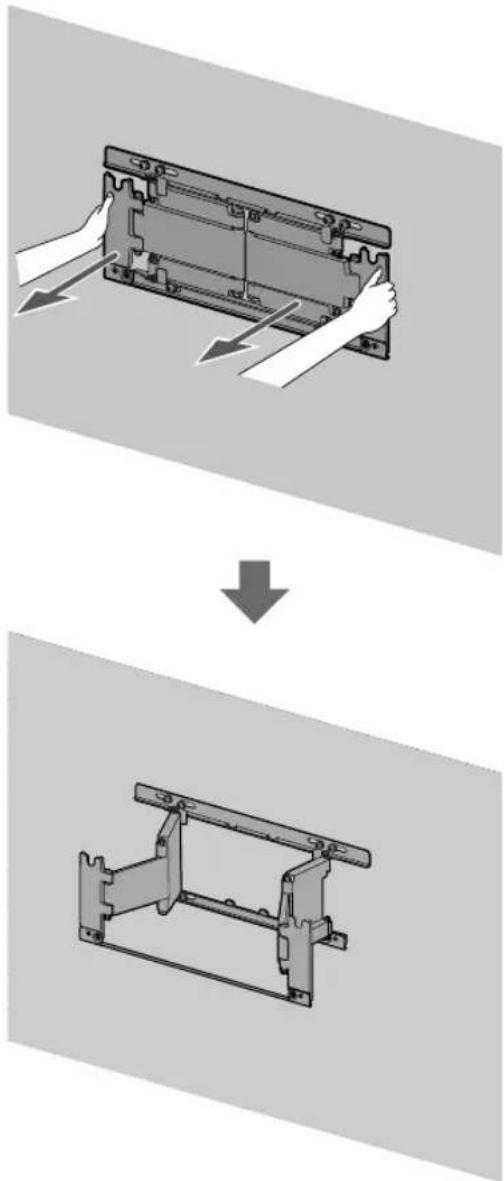

Vedä varsi kohdasta WM1 päätyyn.

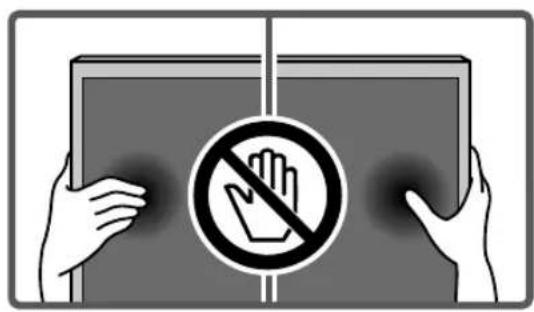

TV:n asennuksen valmistelu

Jos TV:hen on jo kiinnitetty pöytäjalusta, muista kiinnittää

seinäasennuskiinnittimen osat TV:hen ennen pöytäjalustan irrottamista.

3

1×2 M WM2

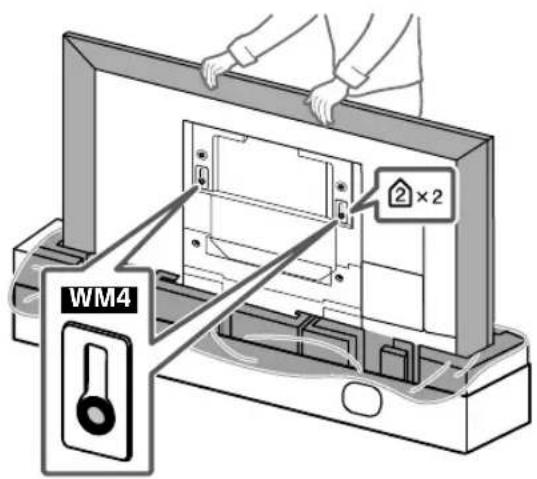

4 Kiinnitä WM4 TV:hen (vain 75 tuuman (189,3 cm) malli).

2×2 WM4

5 Vain 55 tuuman (138,8 cm) malli.

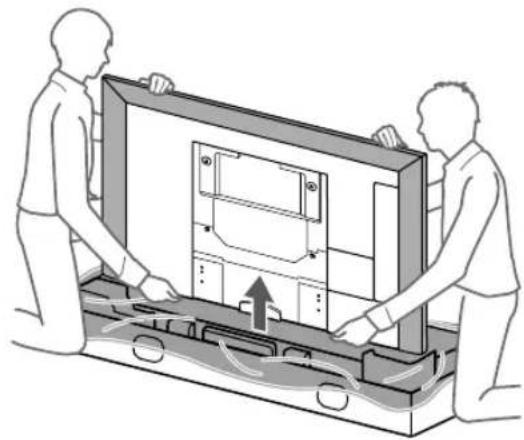

TV:n asentaminen seinälle

1

5 Kierrä seinäasennuskiinnitintä oikealle ja vasemmalle säätääksesi TV:n kulmaa.

9 10 Kun kuljetat TV:tä, pidä sitä

Paino (pelkkä jalusta): (Noin)

75 \*1 / 65 \*2

2,7 kg

55\*3

2,3 kg

* 1 Vain 75 tuuman (189,3 cm) malli

* 2 Vain 65 tuuman (163,9 cm) malli

* 3 Vain 55 tuuman (138,8 cm) malli

Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
