SUWL840 - Montaje en pared SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared para televisor
Marca	Sony
Modelo	SUWL840
Dimensiones del soporte (L x A x P)	446 x 336 x 20 mm (para modelos 75/65 pulgadas); 346 x 252 x 20 mm (para modelo 55 pulgadas)
Peso del soporte	Aproximadamente 2,7 kg (modelos 75/65 pulgadas); 2,3 kg (modelo 55 pulgadas)
Alimentación	No aplica (soporte mecánico)
Funciones principales	Fijación mural para televisor Sony; ajuste del ángulo de inclinación y giro
Mantenimiento y limpieza	Limpiar con un paño suave seco; no usar productos abrasivos; verificar periódicamente la fijación
Seguridad	Instalación por un profesional autorizado requerida; usar al menos seis tornillos de 8 mm de diámetro; pared capaz de soportar seis veces el peso del televisor; no modificar las piezas; no instalar otros dispositivos que los especificados
Piezas de repuesto y reparabilidad	Tornillos y piezas incluidas; tornillos de fijación a la pared no incluidos; piezas de repuesto disponibles en Sony
Información general	Marca: Sony; Modelo: SUWL840; Compatible con televisores Sony de 55, 65 y 75 pulgadas (referencias ver guía)

Preguntas frecuentes - SUWL840 SONY

¿Qué televisores son compatibles con el soporte de pared SUWL840?

El soporte está diseñado para televisores Sony específicos. Consulte la Guía de referencia de su televisor para verificar la compatibilidad. Los modelos de 55, 65 y 75 pulgadas se mencionan en el manual.

¿Cuál es la capacidad de carga máxima del soporte?

La pared debe poder soportar al menos seis veces el peso del televisor. El soporte en sí pesa aproximadamente 2,7 kg (para los modelos 75/65 pulgadas) o 2,3 kg (para el modelo 55 pulgadas). Consulte el peso de su televisor en su guía.

¿Debo contratar a un profesional para la instalación?

Sí, la instalación debe ser realizada exclusivamente por un instalador profesional autorizado. Una fijación incorrecta puede provocar la caída del televisor y lesiones graves.

¿Qué herramientas se necesitan para la instalación?

Las herramientas necesarias son: un nivel de burbuja, un taladro, un martillo, un destornillador y los tornillos adecuados para la pared (no incluidos).

¿Cómo fijar el soporte a la pared?

Siga los pasos del manual: elija la ubicación, alinee el soporte WM1 en la pared, haga seis marcas, perfore agujeros guía, fije el soporte con al menos seis tornillos de 8 mm de diámetro adecuados para la pared, luego verifique el nivel.

¿Puedo inclinar el televisor después de la instalación?

Sí, puede ajustar el ángulo atornillando los lados izquierdo y derecho del soporte. El manual también menciona la posibilidad de girar el televisor con cuidado.

¿El soporte viene con tornillos para la pared?

No, los tornillos para fijar el soporte a la pared no están incluidos. Debe usar tornillos adecuados al material y estructura de su pared (diámetro 8 mm recomendado).

¿Qué hago si faltan tornillos?

Verifique el contenido del embalaje. Si faltan tornillos, contacte a su vendedor o al servicio posventa de Sony. Nunca use tornillos no conformes.

¿Cómo limpiar el soporte de pared?

Use un paño suave y seco. No use productos abrasivos ni disolventes que puedan dañar el acabado.

¿Puedo usar este soporte para un televisor de otra marca?

No, este soporte está diseñado exclusivamente para los televisores Sony especificados. La instalación de otro dispositivo puede provocar la caída del televisor y daños.

MANUAL DE USUARIO SUWL840 SONY

Muchas gracias por la adquisición de este producto.

Información para los clientes

Instalación del televisor en una pared

ADVERTENCIA

INSTALACIÓN PROFESIONAL OBLIGATORIA

La instalación de este producto debe dejarse siempre en manos de un instalador profesional con la formación necesaria para determinar si la pared tiene la resistencia suficiente para soportar el peso del televisor. En caso de fijación incorrecta durante la instalación, el televisor puede caerse y provocar lesiones graves. Sony no asumirá responsabilidad alguna por las lesiones o daños causados por una manipulación o instalación incorrectas, o por la instalación de un producto distinto del especificado. Esta política no afecta a sus derechos legales (si existieran).

Información para los distribuidores de Sony

Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de manera segura. Sony no se responsabiliza de ningún daño o lesión provocados por una manipulación o instalación incorrectas. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Es su responsabilidad leer, entender y seguir todas las instrucciones de este manual de instrucciones. Si no las sigue, pueden producirse lesiones físicas graves o daños materiales y también puede quedar sin efecto la garantía. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

PRECAUCIÓN

Productos especificados

El soporte de montaje mural está diseñado para utilizar con los TV especificados en el producto. En el caso de los televisores, consulte su "Guía de referencia" para comprobar que puede utilizarse el soporte de pared.

Información para los clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de contratar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el televisor no están instalados correctamente, pueden ocurrir los accidentes siguientes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El televisor podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso seis veces superior al del televisor como mínimo. (Consulte la "Guía de referencia" de su televisor para conocer su peso.)
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de contratar el traslado o el desmontaje del televisor a contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor, ésta puede caerse y provocar daños personales y materiales. Asegúrese de que transportan o desmontan el televisor dos o más personas.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No modifique las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje mural puede caerse y provocar daños personales o materiales.

No monte ningún otro equipo que no sea el producto especificado.

Este soporte de montaje mural se ha diseñado para utilizarse sólo con el producto especificado. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.

No aplique ningún peso que no sea el propio del televisor en el soporte de montaje mural. No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No se apoye en el televisor ni se cuelgue de éste.

No se apoye en el televisor ni se cuelgue de éste, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

• Tenga cuidado para evitar pillarse los dedos al manipular el soporte de pared o al girar el televisor.
• Al girar el televisor, manipúlelo con precaución y evite cualquier impacto con otras personas situadas cerca.
• Guarde los componentes que no utilice en un lugar seguro por si los necesita en el futuro. Manténgalos fuera del alcance de los niños.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excesiva en la parte superior del televisor. Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

Precauciones

• Si utiliza el televisor instalado en el soporte de montaje mural durante un largo período de tiempo, es posible que la pared que quede detrás o encima del televisor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufrir vibraciones mecánicas.

Instalación del soporte del montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que puedan sobresalir las esquinas o los lados del televisor.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, pueden producirse daños personales o materiales.

No instale el televisor encima ni debajo de un aparato de aire acondicionado.

Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podría producirse un incendio, una descarga eléctrica o un fallo de funcionamiento.

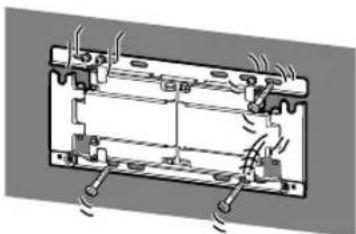

Asegúrese de instalar el soporte de montaje mural firmemente en la pared siguiendo las instrucciones de este manual.

Si alguno de los tornillos queda suelto o se desprende, el soporte de montaje mural puede caerse y provocar daños personales o materiales. Asegúrese de usar los tornillos más adecuados en función del material de la pared e instale la unidad usando seis tornillos o más de 8 mm de diámetro (o equivalente) para garantizar su seguridad.

Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utiliza artículos sustitutivos, el televisor podría caerse y dañarse o provocar daños personales.

Efectúe correctamente el montaje del soporte siguiendo el procedimiento descrito en este manual.

Si alguno de los tornillos queda suelto o se desprende, el televisor podría caerse y dañarse o provocar daños personales.

Asegúrese de apretar bien los tornillos en la posición correspondiente.

De lo contrario, el televisor podría caerse y dañarse o provocar daños personales.

Procure que el televisor no reciba golpes durante la instalación.

Si el televisor recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el televisor podría caerse y provocar daños personales.

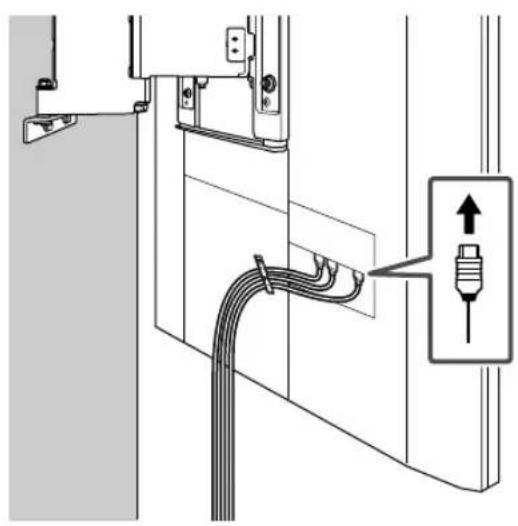

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor.

Evite que el cable de alimentación de ca o el cable de conexión queden atrapados.

Si el cable de alimentación de ca o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Los tornillos necesarios para fijar el soporte de montaje mural a la pared no están incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Para los clientes de Europa

Para obtener instrucciones sobre cómo instalar el soporte de montaje en la pared con su televisor, descargue la información en el sitio web de SONY.

Índice

Herramientas necesarias....4

Instalación del soporte de pared en la pared....5

Preparativos para la instalación del televisor....8

Instalación del televisor en la pared 9

Especificaciones....12

Componentes suministrados

WM1 WM2 * (2) (2)

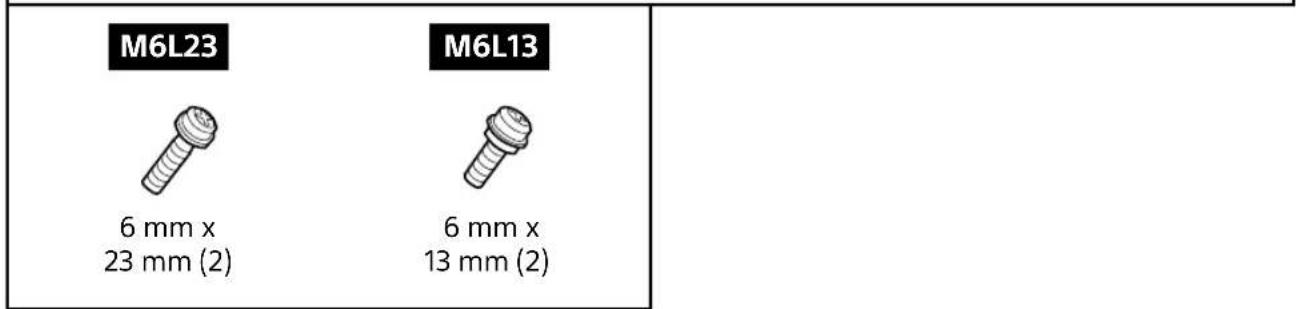

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Solo para el modelo de 75 pulgadas (189,3 cm)

Herramientas necesarias

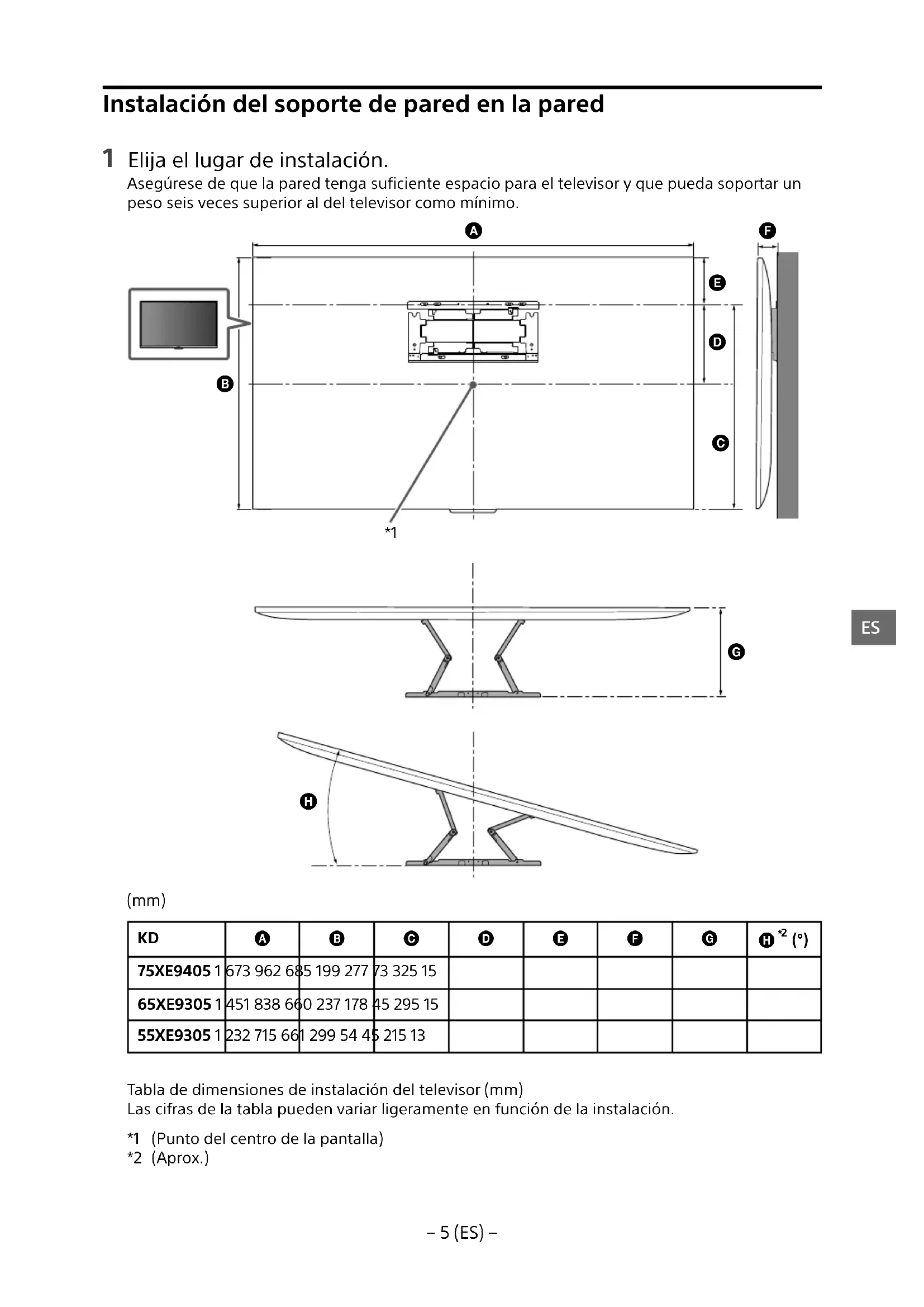

Instalación del soporte de pared en la pared

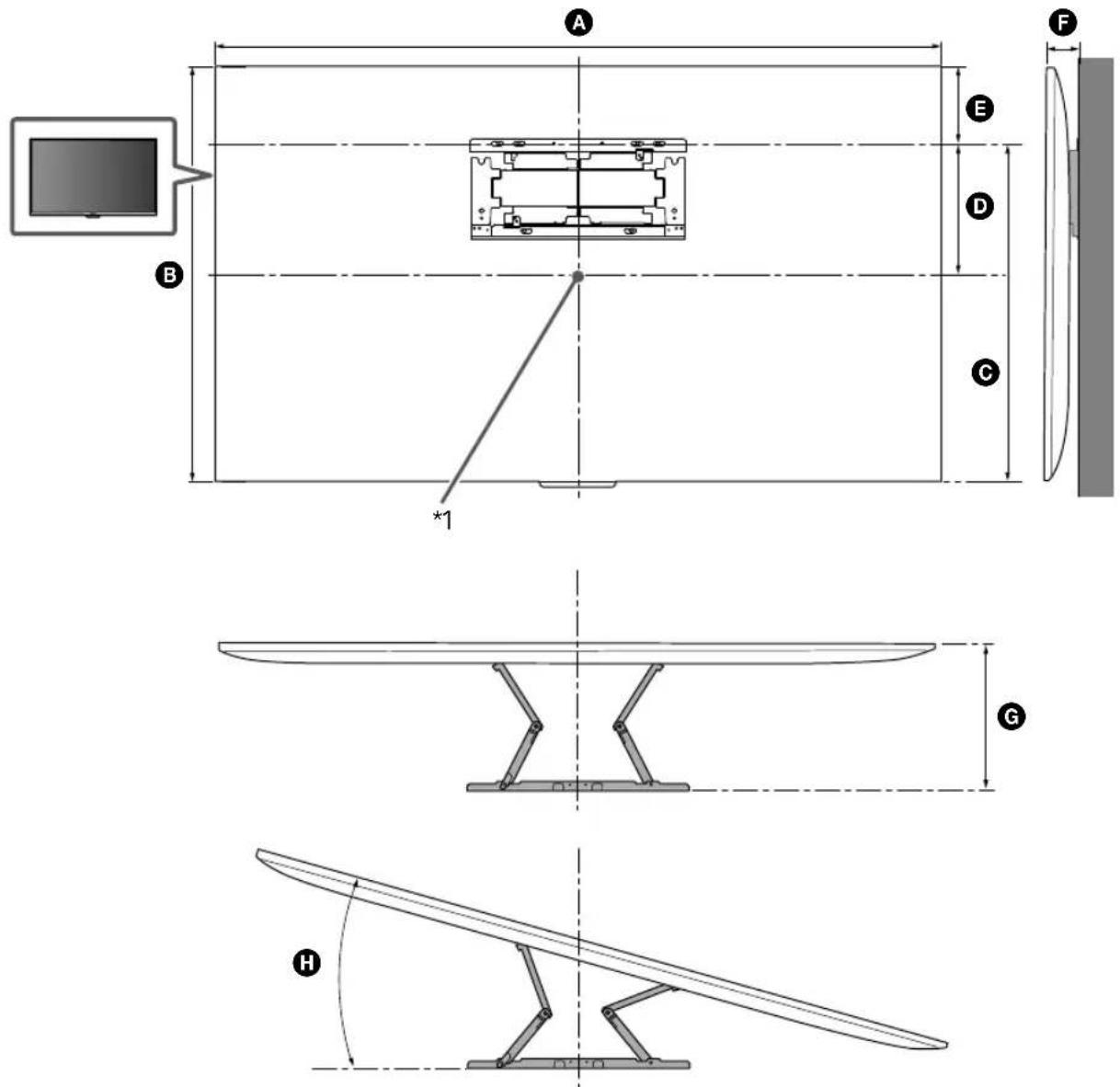

1 Elija el lugar de instalación.

Asegúrese de que la pared tenga suficiente espacio para el televisor y que pueda soportar un peso seis veces superior al del televisor como mínimo.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H *2 (°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215 13

Tabla de dimensiones de instalación del televisor (mm)

Las cifras de la tabla pueden variar ligeramente en función de la instalación.

*1 (Punto del centro de la pantalla)
*2 (Aprox.)

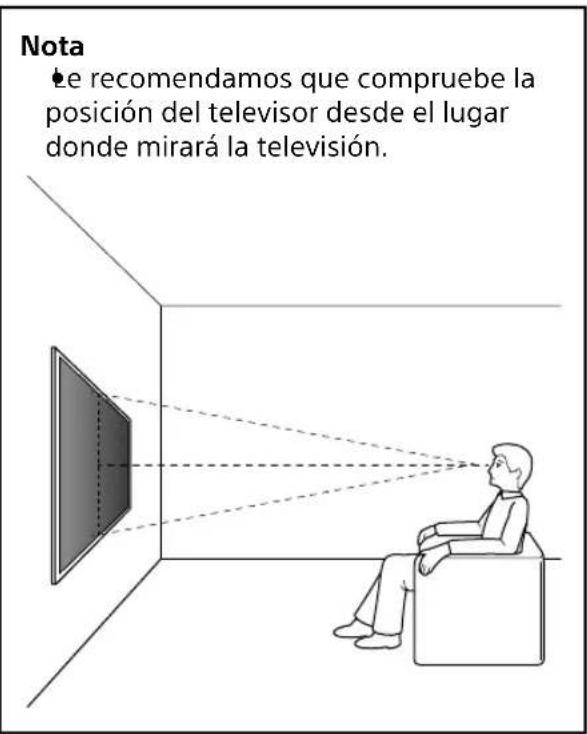

Nota •e recomendamos que compruebe la posición del televisor desde el lugar donde mirará la televisión.

3 Taladre los orificios en las marcas.

1, 2, 3, 4, 5, 6

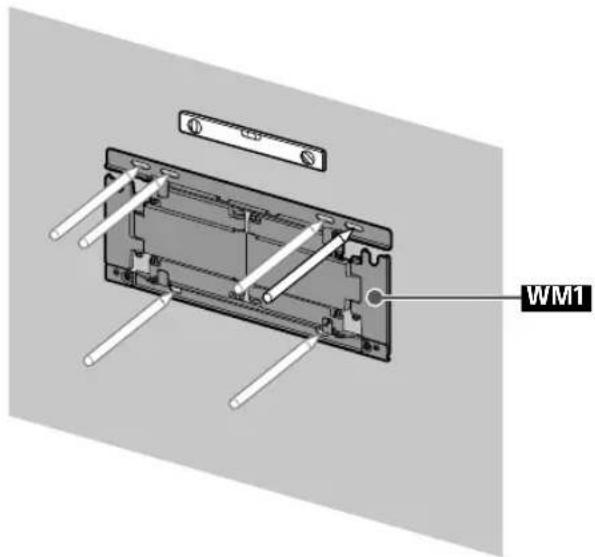

2 Alinee el WM1 con la pared y realice seis marcas.

WM1

4 WM1

Nota

Use un nivel para comprobar que e WM1 queda recto.

5

Nota

Utilice un nivel para comprobar que el soporte de pared queda recto.

WM1

Precaución

No apriete demasiado los tirafondos. Un apriete incorrecto puede reducir su capacidad de sujeción.

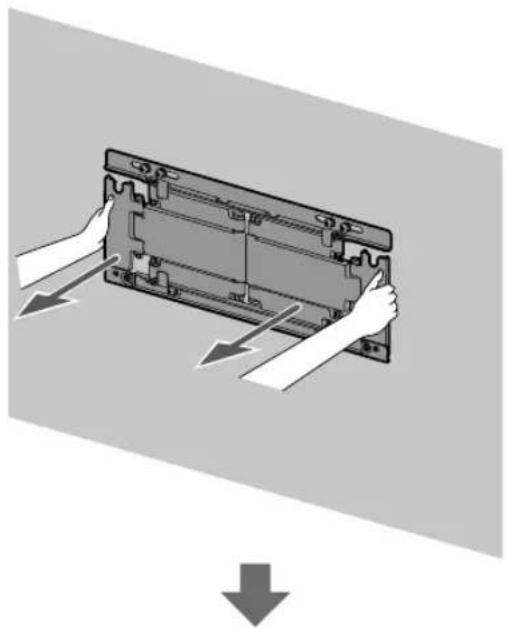

6 Extraiga el brazo del WM1 hasta el final.

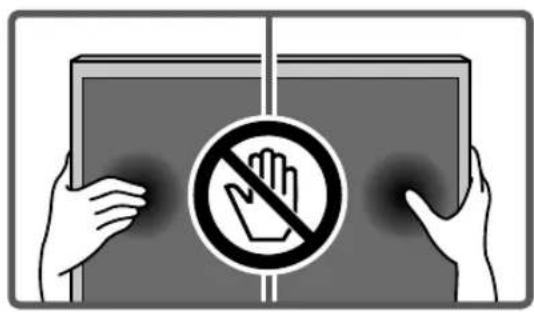

Preparativos para la instalación del televisor

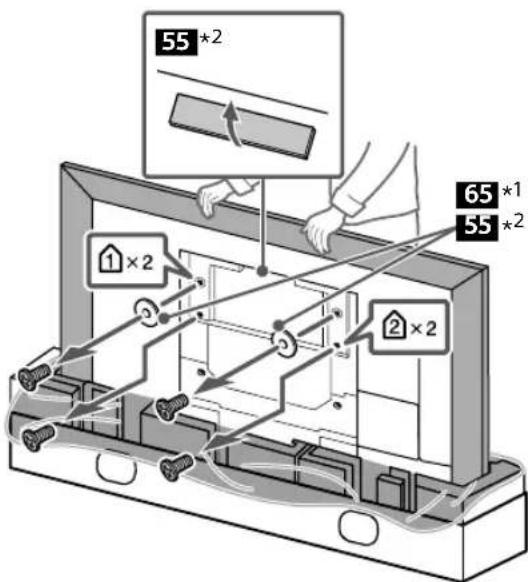

2 Quite los tornillos de la parte trasera del televisor.

55 *2 1×2 2×2 65 *1 55 *2

1* Solo el modelo de 65 pulgadas (163,9 cm) 2* Solo el modelo de 55 pulgadas (138,8 cm)

Precaución

Si el soporte de sobremesa ya está montado en el televisor, monte primero los componentes del soporte de pared en el televisor y luego desmonte el soporte de sobremesa.

3

1×2 M WM2

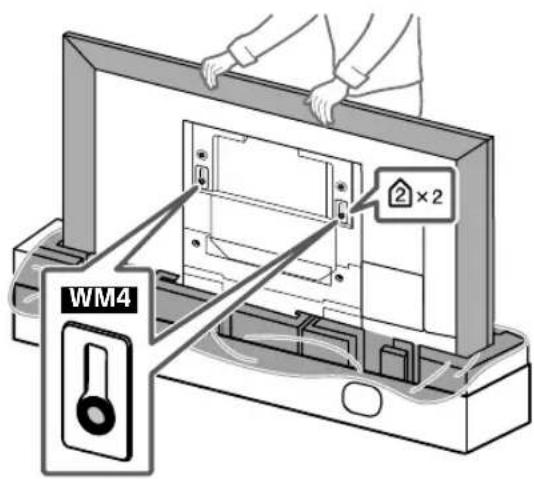

4 Monte el WM4 en el televisor (solo modelo de 75 pulgadas (189,3 cm)).

WM4 2×2

5 Solo el modelo de 55 pulgadas (138,8 cm).

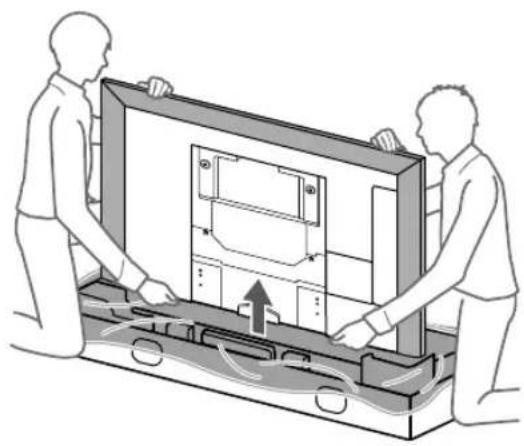

Instalación del televisor en la pared

1

5 Fije los lados izquierdo y derecho del soporte de pared para ajustar el ángulo del televisor.

1* Solo el modelo de 65 pulgadas (163,9 cm)
2* Solo el modelo de 55 pulgadas (138,8 cm)

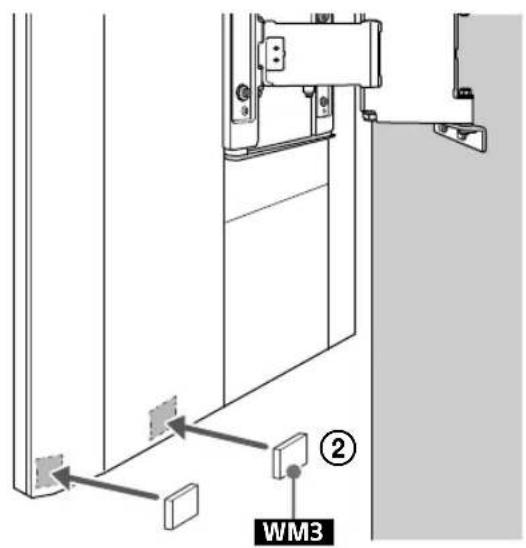

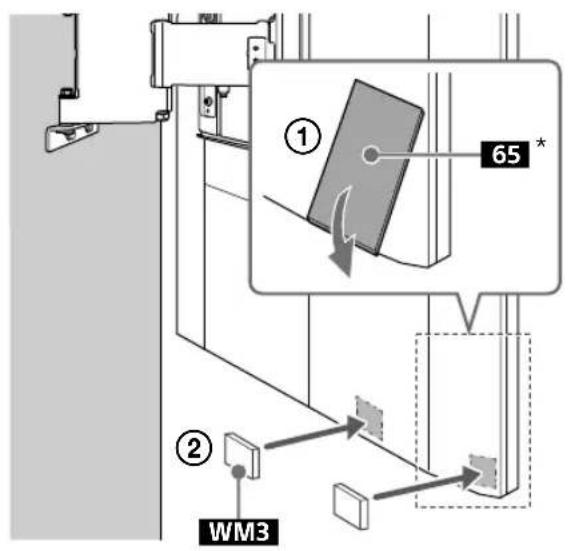

8 Monte el WM3.

① 65 * ② WM3

Solo el modelo de 65 pulgadas (163,9 cm)

WM3 ②

10 Al mover el televisor, sujételo con fuerza por la base.
9

* 1 Solo el modelo de 75 pulgadas (189,3 cm)

* 2 Solo el modelo de 65 pulgadas (163,9 cm)

* 3 Solo el modelo de 55 pulgadas (138,8 cm)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Wandhalterung

* Apenas para o modelo de 75 polegadas (189,3 cm)

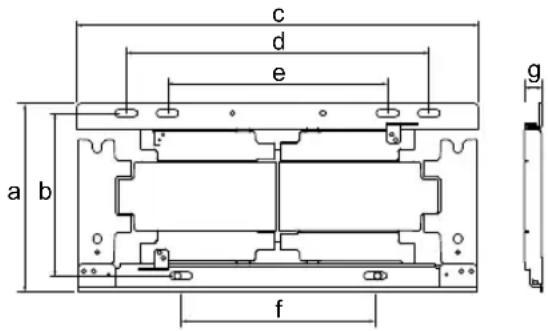

Características técnicas

WM1

c d e a b f g
