MANUAL DE UTILIZADOR SUWL840 SONY

Componentes suministrados .... 4

Obrigado por ter adquirido este produto.

Para os clientes

Instalar o televisor na parede

A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL

Este produto tem de ser instalado por um instalador profissional que tenha a formação adequada para determinar se a parede tem resistência suficiente para suportar o peso do Televisor. Se o Televisor não for fixado corretamente durante a instalação, poderá cair e causar ferimentos graves. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação imprópria, nem pela instalação de um produto diferente do especificado. Os direitos legais (se existirem) do utilizador não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efectuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorrecta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correcta. O utilizador é responsável por ler, compreender totalmente e seguir todas as instruções deste manual de instruções. Se não o fizer, pode provocar ferimentos graves em pessoas e danos materiais que podem anular a garantia. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorrecta, podem provocar ferimentos graves através de incêndio, choque eléctrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produtos especificados

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para o seu Televisor, consulte o respetivo "Guia de referência" para verificar qual é o Suporte de parede que pode ser utilizado.

Para os clientes

AVISO

O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves através de incêndio, choque eléctrico ou queda do produto.

Certifique-se de que a instalação é efectuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados correctamente, podem ocorrer os seguintes acidentes. Certifique-se de que a instalação é efectuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fracturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser capaz de suportar, pelo menos, seis vezes o peso do Televisor. (Consulte o "Guia de referência" do seu televisor para saber qual é o seu peso.)
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não os técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. O transporte ou a desmontagem do televisor deverá ser efectuado por duas ou mais pessoas.

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do televisor no Suporte para Montagem na Parede. Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

• Tenha cuidado para não trilhar os dedos quando manusear o Suporte de parede ou rodar o Televisor.
• Quando rodar o Televisor, faça-o suavemente e tenha cuidado para não bater em pessoas que estejam perto.
• Certifique-se de que guarda as peças não utilizadas num local seguro para futura utilização.
  Mantenha-as afastadas de crianças.

Não faça demasiada força durante a limpeza ou manutenção do produto.

Não faça demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por trás ou por cima do televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede depois de o instalar, os orifícios do parafuso ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objecto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque eléctrico ou uma avaria.

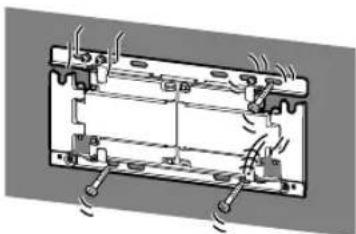

Instale o suporte para montagem na parede com segurança seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Certifique-se de que utiliza os parafusos adequados para o material da parede e instale o aparelho com segurança utilizando seis ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte correctamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correcta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar correctamente o televisor, fixe bem os cabos.

Se as pessoas ou objectos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo eléctrico. Pode provocar um incêndio ou choque eléctrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Para clientes na Europa

Para instruções sobre a instalação do suporte de parede no seu televisor, descarregue as informações no website da SONY.

Índice

Itens fornecidos....4

Ferramentas necessárias....4

Instalar o Suporte de parede na parede....5

Preparar a instalação do Televisor 8

Instalar o Televisor na parede 9

Características técnicas ....12

Itens fornecidos

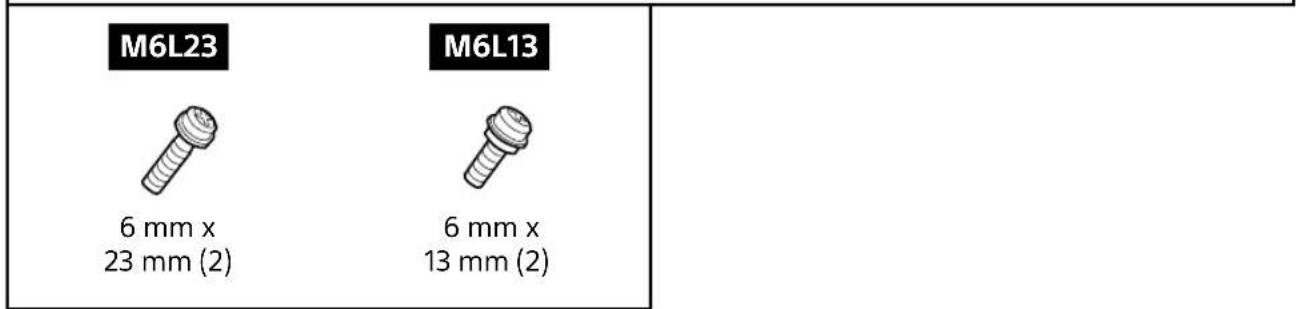

WM1 WM2 * (2) (2)

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

Ferramentas necessárias

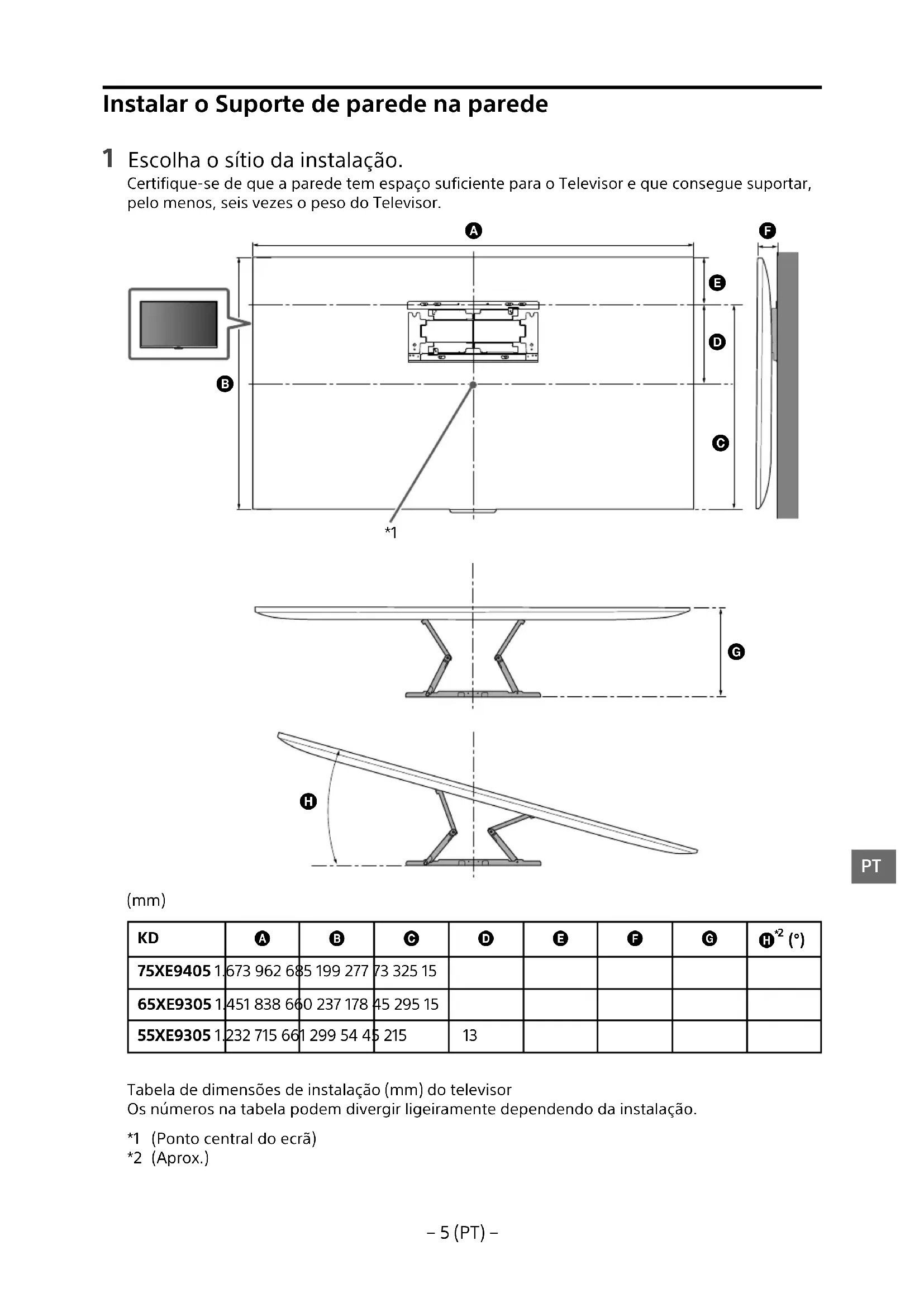

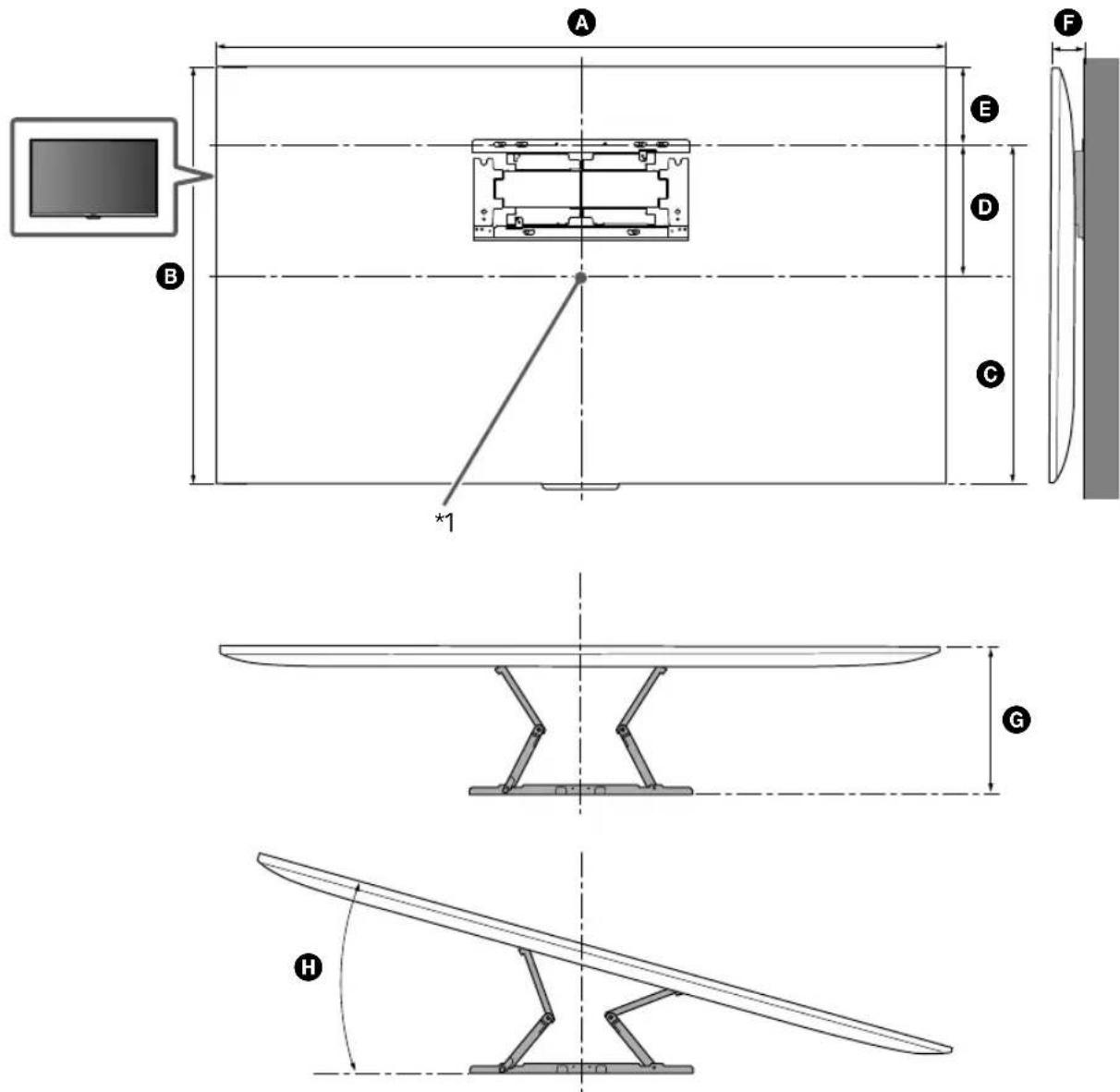

1 Escolha o sítio da instalação.

Certifique-se de que a parede tem espaço suficiente para o Televisor e que consegue suportar, pelo menos, seis vezes o peso do Televisor.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H ^2 (°)
75XE9405	673 962 685	199 277	73 325 15
65XE9305	451 838 660	237 178	45 295 15
55XE9305	232 715 661	299 54 45	215	13

Tabela de dimensões de instalação (mm) do televisor

Os números na tabela podem divergir ligeiramente dependendo da instalação.

*1 (Ponto central do ecrã)
*2 (Aprox.)

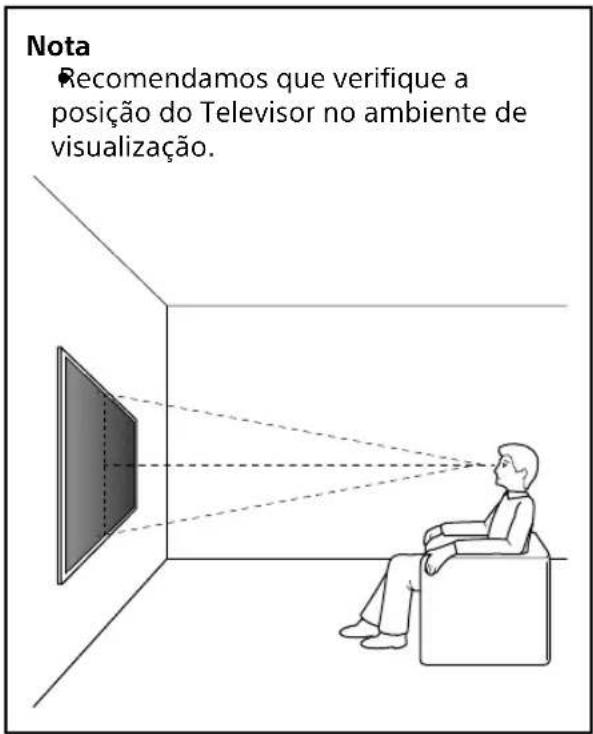

Nota • Recomendamos que verifique a posição do Teletvor no ambiente de visualização.

3 Perfure orifícios piloto nas marcas.

1, 2, 3, 4, 5, 6

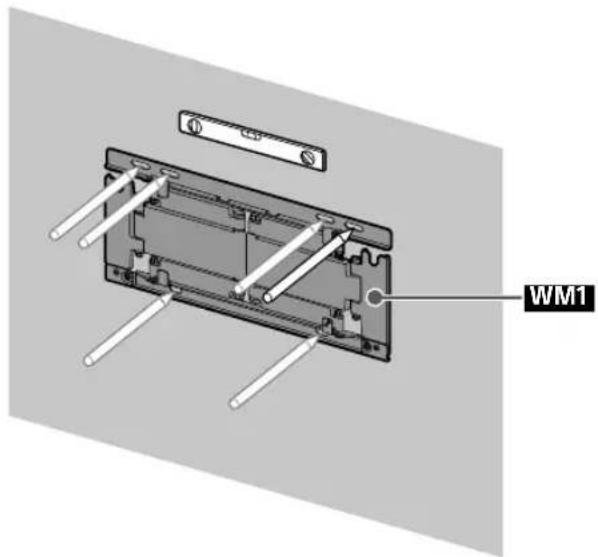

2 Alinhe o WM1 na parede e faça as seis marcas.

WM1

4 WM1

Nota

Utilize um nível para verificar se o WM1 está nivelado.

5

Nota

Utilize um nível para verificar se o Suporte de parede está nivelado.

WM1

Precaução

Não aperte demasiado os parafusos de cabeça larga. Um aperto incorreto pode reduzir a força de sustentação dos parafusos de cabeça larga.

6

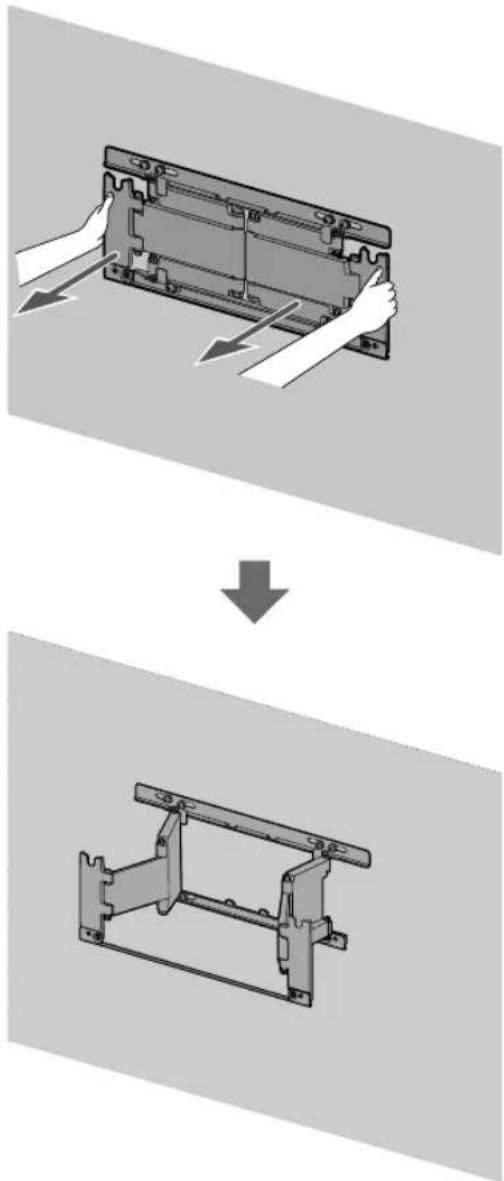

Puxe o braço do WM1 totalmente para fora.

Preparar a instalação do Televisor

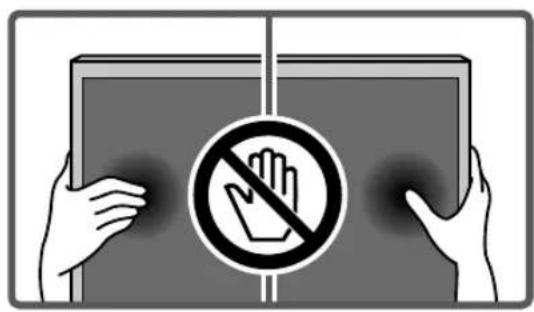

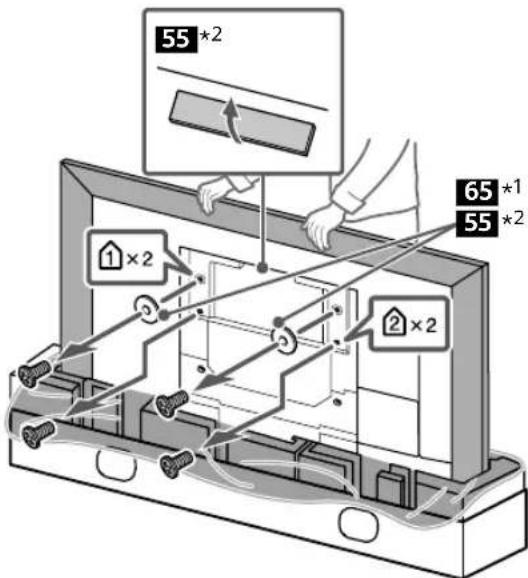

2 Remova os parafusos da parte de trás do televisor.

55 *2 1×2 2×2 65 *1 55 *2

1* Apenas para os modelos de 65 polegadas (163,9 cm)
2* Apenas para os modelos de 55 polegadas (138,8 cm)

Precaução

Se o Suporte de fixação para mesas já estiver instalado no Televisor, instale as peças do Suporte de parede no Televisor antes de desinstalar o Suporte de fixação para mesas.

3

1×2 M WM2

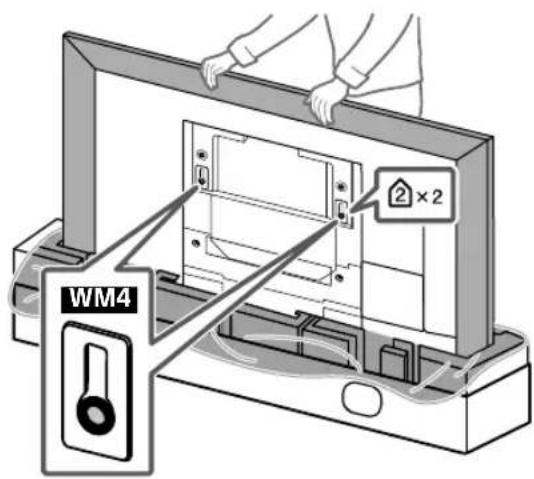

4 Instale o WM4 no Televisor (apenas para o modelo de 75 polegadas (189,3 cm)).

2×2 WM4

5 Apenas para os modelos de 55 polegadas (138,8 cm).

5 Aparafuse o lado esquerdo e o lado direito do Suporte de parede para ajustar o ângulo do Televisor.

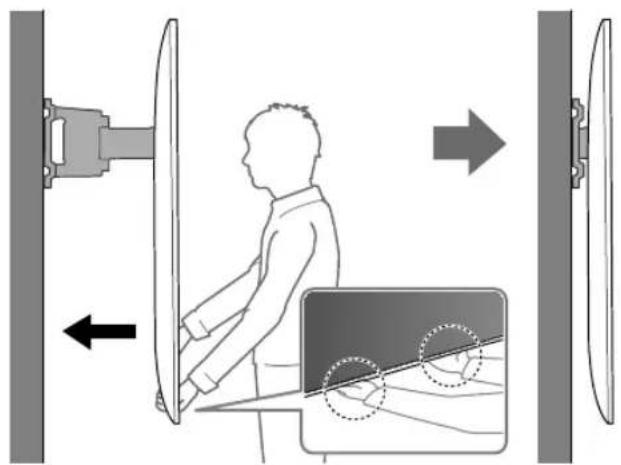

segure-o com firmeza pela base.

Dimensão: (Aprox.) (mm)

75 *1 / 65 *2

a : 206 mm

b : 180 mm

c : 446 mm

d : 336 mm

e : 244 mm

f : 215 mm

g : 20 mm

55*3

a : 206 mm

b : 180 mm

c : 346 mm

d : 252 mm

e : 160 mm

f : 130 mm

g : 20 mm

O design e as características técnicas estão sujeitos a alteração sem aviso prévio.
