SUWL840 - Uchwyt ścienny SONY - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do telewizora
Marka	Sony
Model	SUWL840
Wymiary uchwytu (S x W x G)	446 x 336 x 20 mm (dla modeli 75/65 cali) ; 346 x 252 x 20 mm (dla modelu 55 cali)
Waga uchwytu	Około 2,7 kg (modele 75/65 cali) ; 2,3 kg (model 55 cali)
Zasilanie	Nie dotyczy (uchwyt mechaniczny)
Główne funkcje	Mocowanie ścienne do telewizora Sony; regulacja kąta nachylenia i obrotu
Konserwacja i czyszczenie	Czyścić miękką suchą szmatką; nie używać środków ściernych; okresowo sprawdzać mocowanie
Bezpieczeństwo	Wymagana instalacja przez autoryzowanego specjalistę; użyć co najmniej sześciu śrub o średnicy 8 mm; ściana wytrzymująca sześciokrotność wagi telewizora; nie modyfikować części; nie instalować innych urządzeń niż określone
Części zamienne i naprawialność	Śruby i części w zestawie; śruby do mocowania do ściany nie są dołączone; części zamienne dostępne u Sony
Informacje ogólne	Marka: Sony; Model: SUWL840; Kompatybilny z telewizorami Sony 55, 65 i 75 cali (odnośniki w instrukcji)

Często zadawane pytania - SUWL840 SONY

Jakie telewizory są kompatybilne z uchwytem ściennym SUWL840?

Uchwyt jest przeznaczony do konkretnych telewizorów Sony. Sprawdź Przewodnik referencyjny swojego telewizora, aby zweryfikować kompatybilność. Modele 55, 65 i 75 cali są wymienione w instrukcji.

Jaka jest maksymalna nośność uchwytu?

Ściana musi wytrzymać co najmniej sześciokrotność wagi telewizora. Sam uchwyt waży około 2,7 kg (dla modeli 75/65 cali) lub 2,3 kg (dla modelu 55 cali). Sprawdź wagę swojego telewizora w jego instrukcji.

Czy muszę wezwać specjalistę do instalacji?

Tak, instalacja musi być wykonana wyłącznie przez autoryzowanego instalatora. Nieprawidłowe zamocowanie może spowodować upadek telewizora i poważne obrażenia.

Jakie narzędzia są potrzebne do instalacji?

Potrzebne narzędzia: poziomica, wiertarka, młotek, śrubokręt oraz odpowiednie śruby do ściany (nie dołączone).

Jak zamocować uchwyt do ściany?

Postępuj zgodnie z instrukcją: wybierz miejsce, wyrównaj uchwyt WM1 na ścianie, zrób sześć znaków, wywierć otwory prowadzące, przymocuj uchwyt co najmniej sześcioma śrubami o średnicy 8 mm odpowiednimi do ściany, a następnie sprawdź poziom.

Czy mogę przechylać telewizor po instalacji?

Tak, możesz regulować kąt, dokręcając śruby po lewej i prawej stronie uchwytu. Instrukcja wspomina również o możliwości ostrożnego obracania telewizora.

Czy uchwyt jest dostarczany ze śrubami do ściany?

Nie, śruby do mocowania uchwytu do ściany nie są dołączone. Należy użyć śrub odpowiednich do materiału i konstrukcji ściany (zalecana średnica 8 mm).

Co zrobić w przypadku brakujących śrub?

Sprawdź zawartość opakowania. Jeśli brakuje śrub, skontaktuj się ze sprzedawcą lub serwisem Sony. Nigdy nie używaj niezgodnych śrub.

Jak czyścić uchwyt ścienny?

Użyj miękkiej, suchej szmatki. Nie używaj środków ściernych ani rozpuszczalników, które mogą uszkodzić wykończenie.

Czy mogę użyć tego uchwytu do telewizora innej marki?

Nie, ten uchwyt jest przeznaczony wyłącznie do określonych telewizorów Sony. Instalacja innego urządzenia może spowodować upadek telewizora i uszkodzenia.

INSTRUKCJA OBSŁUGI SUWL840 SONY

Informacje dotyczące bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Montaż telewizora na ścianie

OSTRZEŻENIE

WYMAGANY FACHOWY MONTAŻ

Montaż produktu powinien wykonać tylko profesjonalny instalator, mający odpowiednie kwalifikacje, aby określić, czy ściana utrzyma masę telewizora. Jeśli telewizor nie zostanie odpowiednio zabezpieczony podczas montażu, może spaść i spowodować poważne obrażenia ciała. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia ciała wynikające z nieprawidłowej obsługi lub montażu bądź instalacji innych urządzeń niż określony produkt. Nie ma to wpływu na prawa ustawowe użytkownika.

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Użytkownik ma obowiązek uważnie, ze zrozumieniem przeczytać wszystkie wskazówki w niniejszej instrukcji i postępować zgodnie z ich treścią. W przeciwnym razie może dojść do poważnych obrażeń ciała lub zniszczenia mienia, a także do unieważnienia gwarancji. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa. Nieprawidłowe korzystanie z produktów może jednak spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrocenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W przypadku innych telewizorów należy sprawdzić w ich „Przewodnik”, czy uchwyt ścienny może zostać użyty.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. йsciana powinna być w stanie utrzymać masę co najmniej sześciokrotnie większą od masy telewizora. (Masa telewizora została podana w „Przewodnik”).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia i demontażu telewizora potrzebne są co najmniej dwie osoby.

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsaj telewizorem na boki ani w góre/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

• Uważać, aby nie przyciąć sobie palców, trzymając uchwyt ścienny lub obracając telewizor.
• Obracając telewizor, zachowaj ostrożność i uważaj na osoby w twoim otoczeniu.
• Niewykorzystane części należy przechować w bezpiecznym miejscu do późniejszego wykorzystania. Należy je przechować w miejscu niedostępnym dla dzieci.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

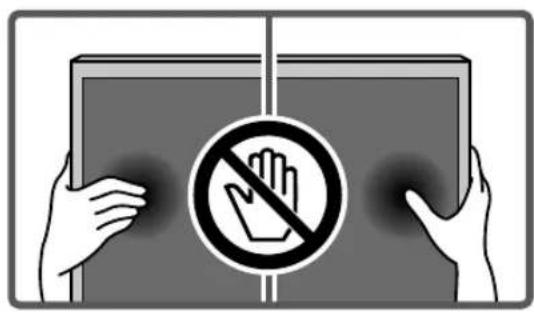

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
• Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególnie uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora przez osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

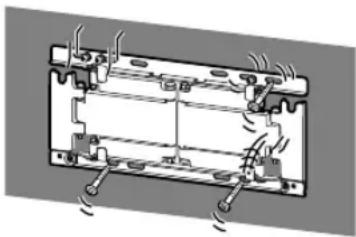

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli tvórakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy użyć odpowiednich śrub do materiału, z jakiego jest wykonana ściana i bezpiecznie zamontować urządzenie za pomocą sześciu lub większej liczby śrub o średnicy 8 mm (lub podobnych).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli tvórakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

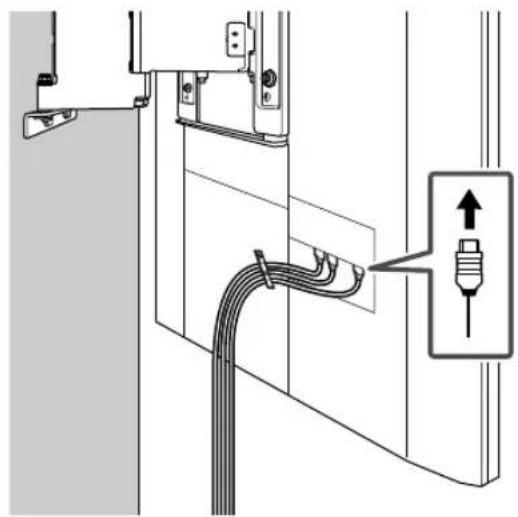

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zapłątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania na siłę może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Dla konsumentów z Europy

W celu uzyskania instrukcji dotyczących montażu stelaża ściennego do telewizora pobierz informacje ze strony internetowej SONY.

Spis treści

Elementy dołączone do zestawu 4

Potrzebne narzędzia....4

Montaż uchwytu ściennego na ścianie....5

Przygotowanie do montażu telewizora....8

Montaż telewizora na ścianie....9

Dane techniczne....12

Elementy dołączone do zestawu

WM1 WM2 * (2) (2)

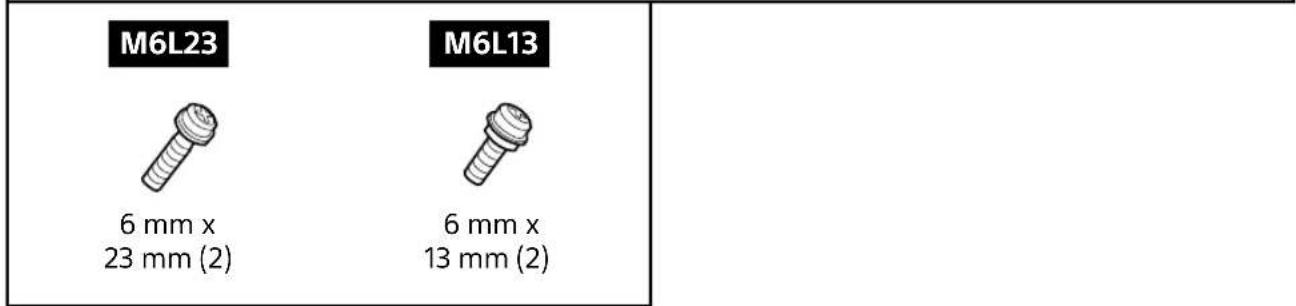

M6L23 6 mm x 23 mm (2) M6L13 6 mm x 13 mm (2)

* Tylko model 75-calowy (189,3 cm)

Potrzebne narzędzia

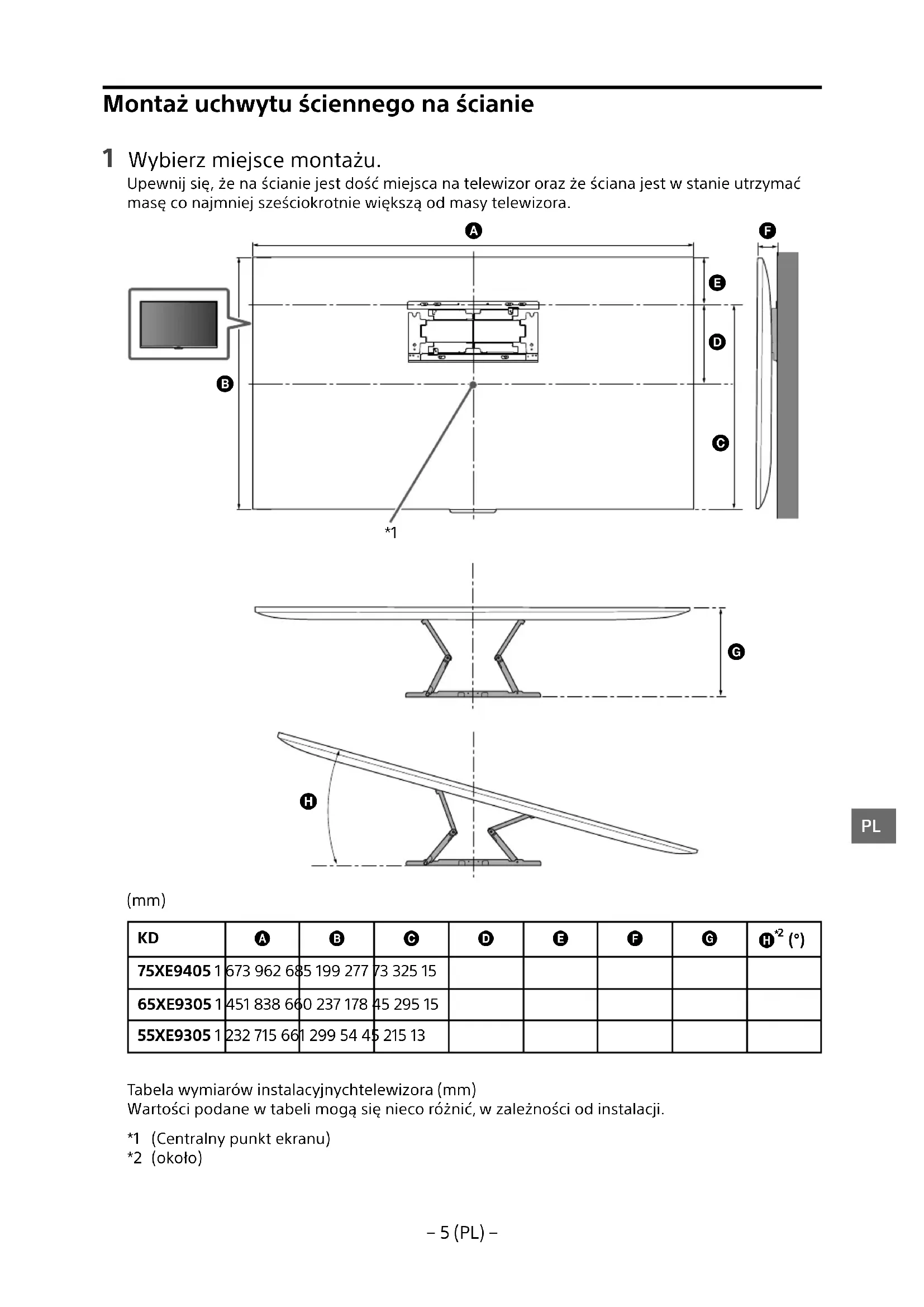

Montaż uchwytu ściennego na ścianie

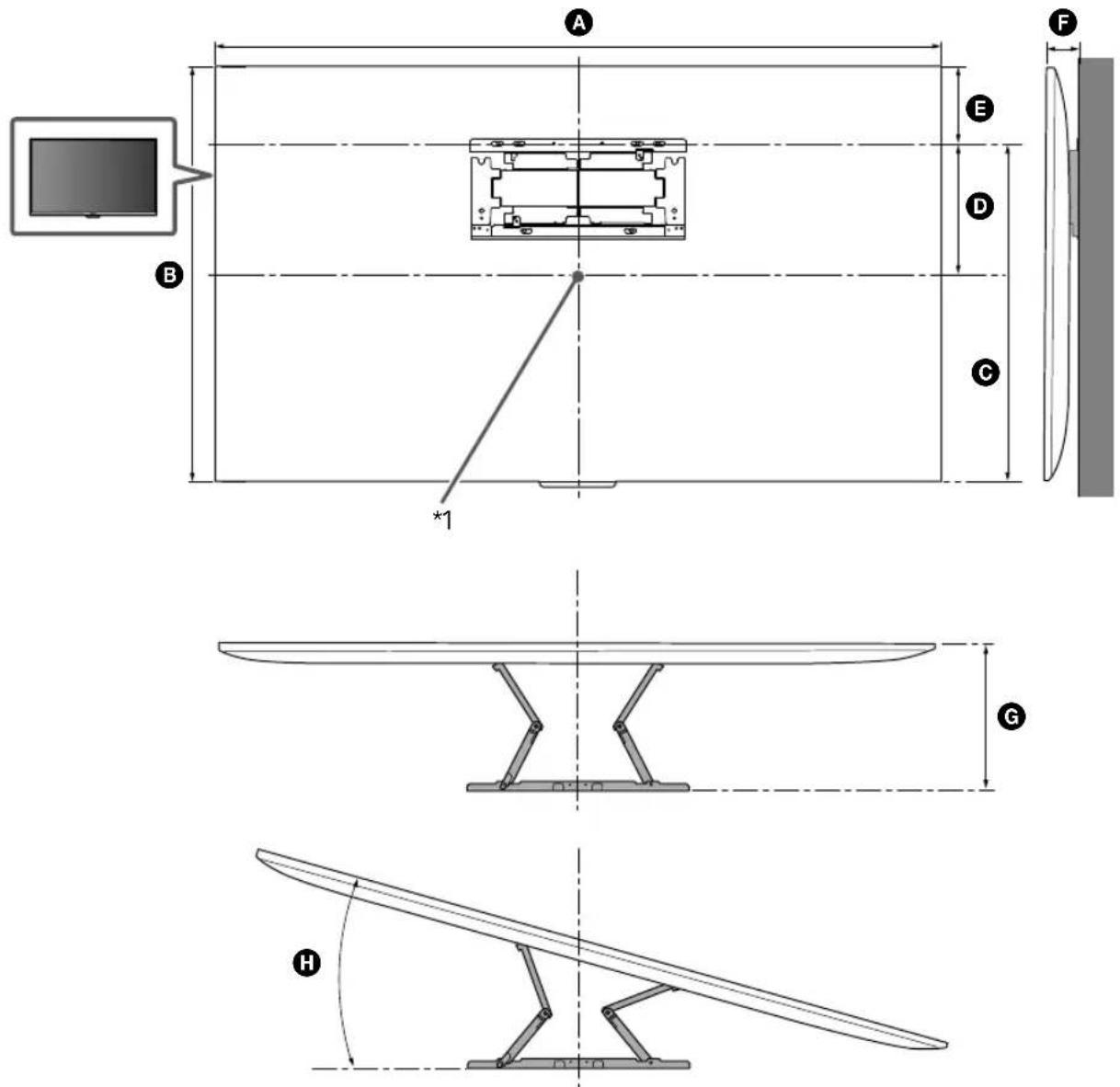

1 Wybierz miejsce montażu.

Upewnij się, że na ścianie jest dość miejsca na telewizor oraz że ściana jest w stanie utrzymać masę co najmniej sześciokrotnie większą od masy telewizora.

A B *1 E D C F G H

(mm)

KD	A	B	C	D	E	F	G	H*2(°)
75XE9405 1	673 962 68	5 199 277	73 325 15
65XE9305 1	451 838 66	0 237 178	45 295 15
55XE9305 1	232 715 66	1 299 54 45	215 13

Tabela wymiarów instalacyjnychtelewizora (mm)

Wartości podane w tabeli mogą się nieco różnić, w zależności od instalacji.

*1 (Centralny punkt ekranu)
*2 (około)

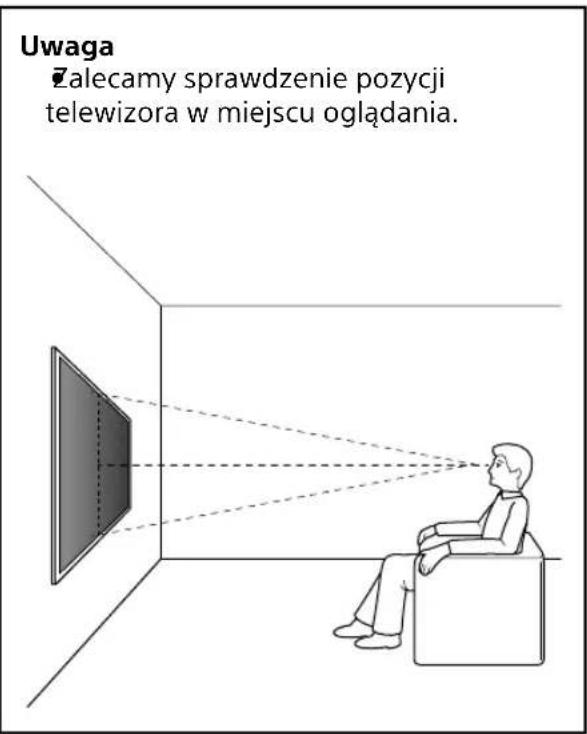

Uwaga Łalecamy sprawdzenie pozycji telewizora w miejscu oglądania.

3 Wywierć otwory pilotowe w zaznaczonych punktach.

1, 2, 3, 4, 5, 6

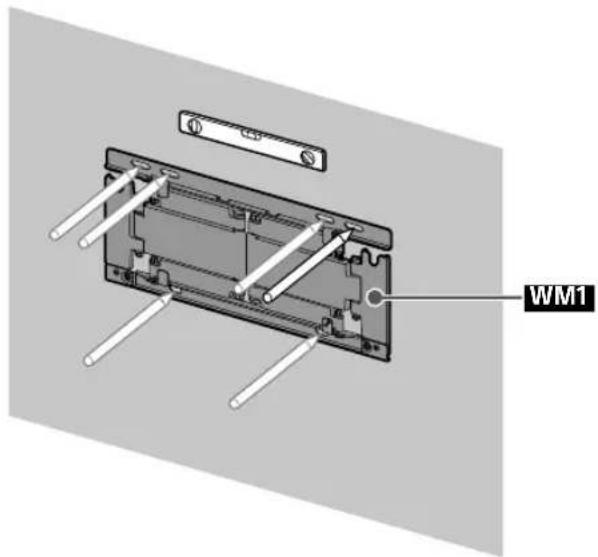

2 Wypoziomuj element WM1 na ścianie i zaznacz sześć punktów.

WM1

4 WM1

Uwaga

Użyj poziomnicy, aby sprawdzić czy element WM1 jest wypoziomowany.

5

Uwaga

- użyj poziomnicy, aby sprawdzić, czy uchwyt ścienny jest wypoziomowany.

WM1

Uwaga

Nie dokręcaj zbyt mocno śrub.

Nieprawidłowe dokręcenie może obniżyć wytrzymałość śrub.

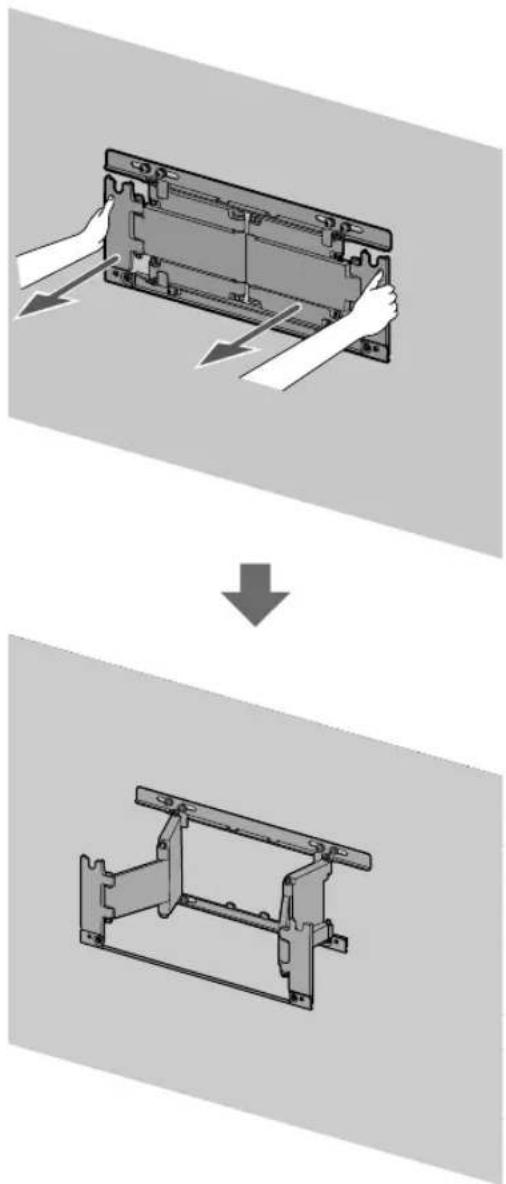

6 Rozlóż maksymalnie ramię elementu WM1.

Przygotowanie do montażu telewizora

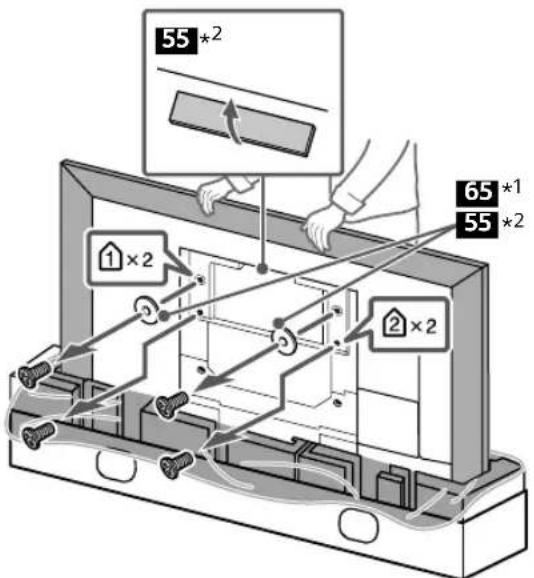

2 Odkręć śruby z tyłu telewizora.

55 *2 1×2 2×2 65 *1 55 *2

1* Tylko modele 65-calowe (163,9 cm)
2* Tylko modele 55-calowe (138,8 cm)

Uwaga

•ęśli podstawa jest już przymocowana do telewizora, przed demontażem podstawy należy przymocować do telewizora części uchwytu ściennego.

3

1×2 M WM2

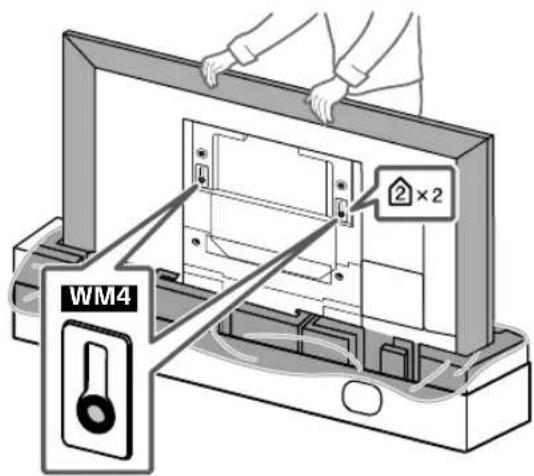

4 Przymocuj element WM4 do telewizora (tylko model 75-calowy (189,3 cm)).

WM4 2×2

5 Tylko modele 55-calowe (138,8 cm).

Montaż telewizora na ścianie

1

5 Przykręć uchwyt ścienny z lewej i prawej strony, aby dostosować kąt ustawienia telewizora.

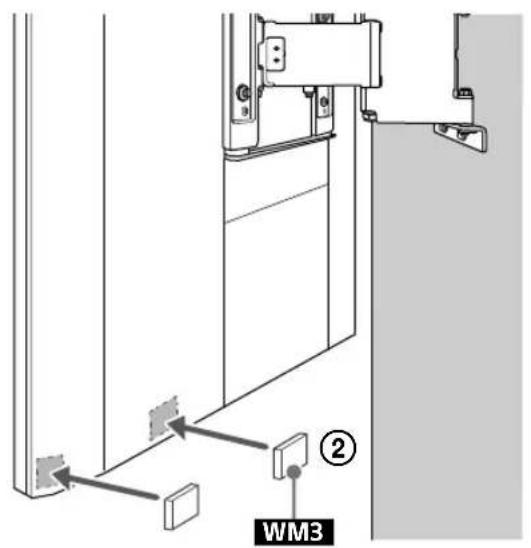

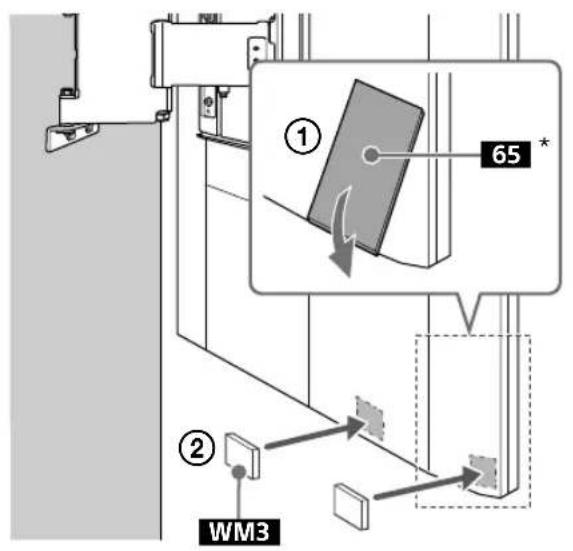

8 Przymocuj element WM3.

① 65 * ② WM3

Tylko modele 65-calowe (163,9 cm)

WM3 ②

9

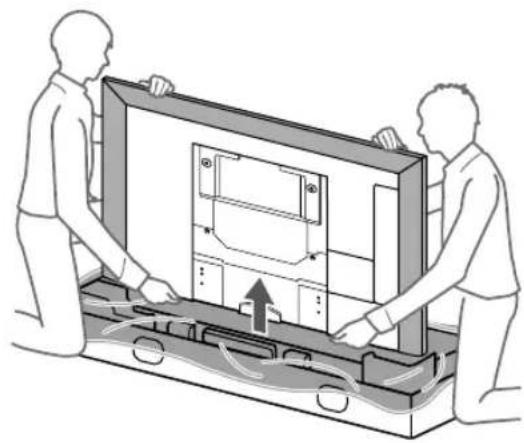

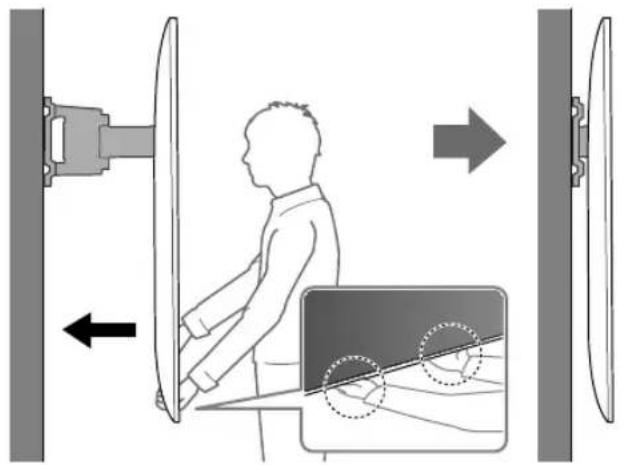

10 Przenosząc telewizor, chwyć go mocno od dołu.

Waga (tylko podstawa): (Ok.)

75 \*1 / 65 \*2

2,7 kg

55\*3

2,3 kg

* 1 Tylko modele 75-calowe (189,3 cm)

* 2 Tylko modele 65-calowe (163,9 cm)

* 3 Tylko modele 55-calowe (138,8 cm)

Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
