INSTRUKCJA OBSŁUGI SUWL700 SONY

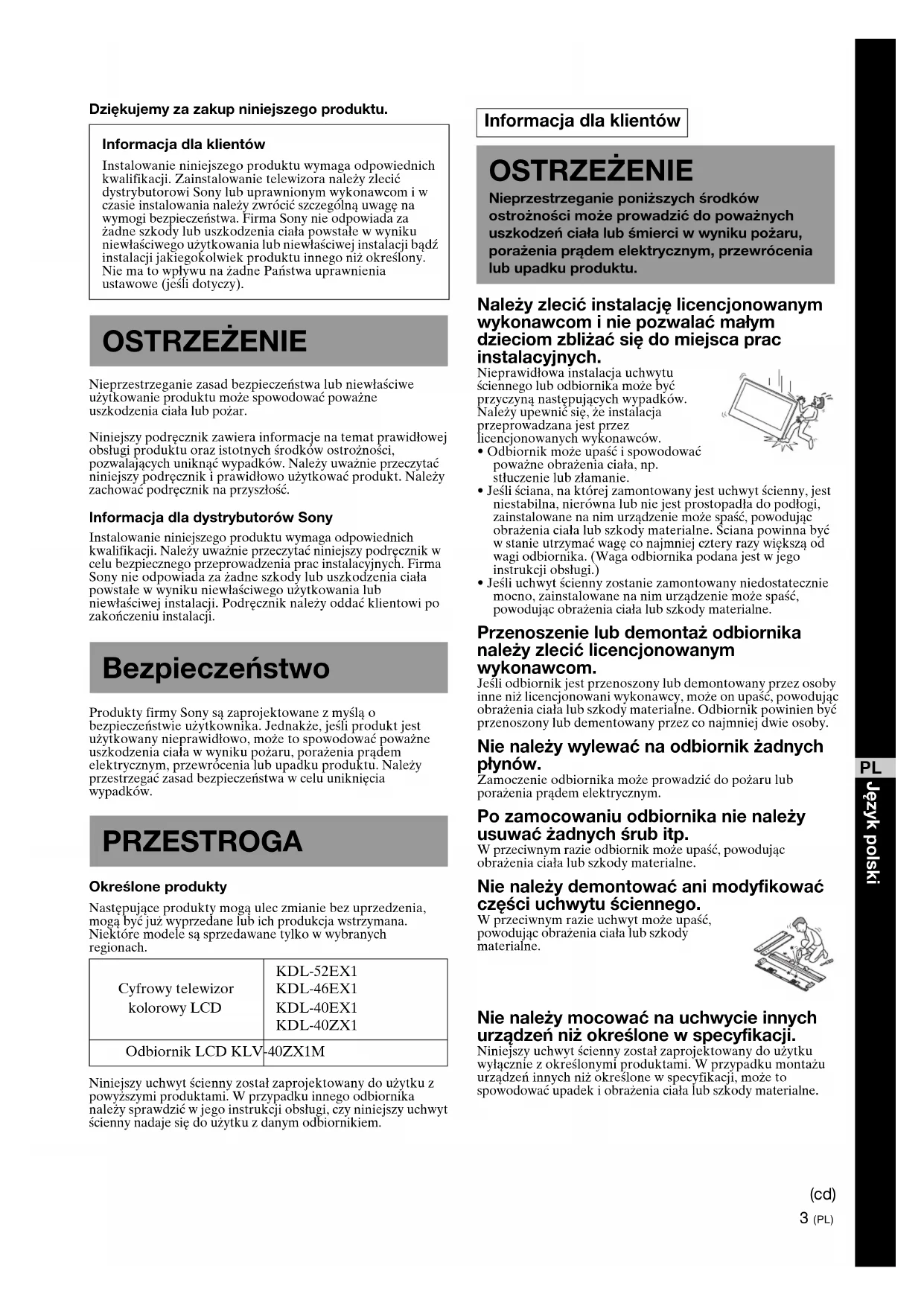

Dziękujemy za zakup niniejszego produktu.

Informacja dla klientów

Instalowanie niniejszego produktu wymaga odpowiednich kwalifikacji. Zainstalowanie telewizora należy zlecić dystrybutorowi Sony lub uprawnionym wykonawcom i w czasie instalowania należy zwrócić szczególną uwagę na wymogi bezpieczeństwa. Firma Sony nie odpowiada za żadne szkody lub uszkodzenia ciała powstałe w wyniku niewłaściwego użytkowania lub niewłaściwej instalacji bądź instalacji jakiegokolwiek produktu innego niż określony. Nie ma to wpływu na żadne Państwa uprawnienia ustawowe (jeśli dotyczy).

OSTRZEŻENIE

Nieprzestrzeganie zasad bezpieczeństwa lub niewłaściwe użytkowanie produktu może spowodować poważne uszkodzenia ciała lub pożar.

Niniejszy podręcznik zawiera informacje na temat prawidłowej obsługi produktu oraz istotnych środków ostrożności, pozwalających uniknąć wypadków. Należy uważnie przeczytać niniejszy podręcznik i prawidłowo użytkować produkt. Należy zachować podręcznik na przyszłość.

Informacja dla dystrybutorów Sony

Instalowanie niniejszego produktu wymaga odpowiednich kwalifikacji. Należy uważnie przeczytać niniejszy podręcznik w celu bezpiecznego przeprowadzenia prac instalacyjnych. Firma Sony nie odpowiada za żadne szkody lub uszkodzenia ciała powstałe w wyniku niewłaściwego użytkowania lub niewłaściwej instalacji. Podręcznik należy oddać klientowi po zakończeniu instalacji.

Bezpieczeństwo

Produkty firmy Sony są zaprojektowane z myślą o bezpieczeństwie użytkownika. Jednakże, jeśli produkt jest użytkowany nieprawidłowo, może to spowodować poważne uszkodzenia ciała w wyniku pożaru, porażenia prądem elektrycznym, przewrocenia lub upadku produktu. Należy przestrzegać zasad bezpieczeństwa w celu uniknięcia wypadków.

PRZESTROGA

Określone produkty

Następujące produkty mogą ulec zmianie bez uprzedzenia, mogą być już wyprzędanc lub ich produkcja wstrzymana. Niektóre modele są sprzedawane tylko w wybranych regionach.

Cyfrowy telewizorkolorowy LCD	KDL-52EX1KDL-46EX1KDL-40EX1KDL-40ZX1
Odbiornik LCD KLV	-40ZX1M

Niniejszy uchwyt ścienny został zaprojektowany do użytku z powyższymi produktami. W przypadku innego odbiornika należy sprawdzić w jego instrukcji obsługi, czy niniejszy uchwyt ścienny nadaje się do użytku z danym odbiornikiem.

Informacja dla klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może prowadzić do poważnych uszkodzeń ciała lub śmierci w wyniku pożaru, porażenia prądem elektrycznym, przewrócenia lub upadku produktu.

Należy zlecić instalację licencjonowanym wykonawcom i nie pozwalać małym dzieciom zbliżać się do miejsca prac instalacyjnych.

Nieprawidłowa instalacja uchwytu ściennego lub odbiornika może być przyczyną następujących wypadków. Należy upewnić się, że instalacja przeprowadzana jest przez licencjonowanych wykonawców.

• Odbiornik może upaść i spowodować poważne obrażenia ciała, np. stłuczenie lub złamanie.
• Jeśli ściana, na której zamontowany jest uchwyt ścienny, jest niestabilna, nierówna lub nie jest prostopadła do podłogi, zainstalowane na nim urządzenie może spaść, powodując obrażenia ciała lub szkody materialne. Šciana powinna być w stanie utrzymać wagę co najmniej cztery razy większą od wagi odbiornika. (Waga odbiornika podana jest w jego instrukcji obsługi.)
• Jeśli uchwyt ścienny zostanie zamontowany niedostatecznie mocno, zainstalowane na nim urządzenie może spaść, powodując obrażenia ciała lub szkody materialne.

Przenoszenie lub demontaż odbiornika należy zlecić licencjonowanym wykonawcom.

Jeśli odbiornik jest przenoszony lub demontowany przez osoby inne niż licencjonowani wykonawcy, może on upaść, powodując obrażenia ciała lub szkody materialne. Odbiornik powinien być przenoszony lub dementowany przez co najmniej dwie osoby.

Nie należy wylewać na odbiornik żadnych płynów.

Zamoczenie odbiornika może prowadzić do pożaru lub porażenia prądem elektrycznym.

Po zamocowaniu odbiornika nie należy usuwać żadnych śrub itp.

W przeciwnym razie odbiornik może upaść, powodując obrażenia ciała lub szkody materialne.

Nie należy demontować ani modyfikować części uchwytu ściennego.

W przeciwnym razie uchwyt może upaść, powodując obrażenia ciała lub szkody materialne.

Nie należy mocować na uchwycie innych urządzeń niż określone w specyfikacji.

Niniejszy uchwyt ścienny został zaprojektowany do użytku wyłącznie z określonymi produktami. W przypadku montażu urządzeń innych niż określone w specyfikacji, może to spowodować upadek i obrażenia ciała lub szkody materialne.

Nie należy zakrywać otworu wentylacyjnego odbiornika.

W przypadku zakrycia otworów wentylacyjnych (np. tkaniną) zbyt duża temperatura wewnątrz urządzenia może spowodować pożar.

Nie należy obciążać uchwytu ściennego żadnym dodatkowym ciężarem ponad ciężar odbiornika.

W przeciwnym razie odbiornik może upaść, powodując obrażenia ciała lub szkody materialne.

Nie należy opierać się ani zwieszać się z odbiornika.

Nie należy opierać się ani zwieszać z odbiornika, ponieważ może on upaść, powodując poważne uszkodzenia ciała.

Nie należy wystawiać odbiornika na deszcz lub wilgoć.

Może to spowodować pożar lub porażenie prądem elektrycznym.

Nigdy nie należy umieszczac odbiornika w miejscach gorących, wilgotnych, nadmiernie zakurzonych, ani w miejscach, gdzie odbiornik byłby narażony na drgania mechaniczne.

W przeciwnym razie może to spowodować pożar lub porażenie prądem elektrycznym.

Przedmioty łatwopalne oraz nieosłonięte płomienie (np. świece) należy trzymać z dala od odbiornika.

Aby uniknąć pożaru należy trzymać przedmioty łatwopalne oraz nieosłonięte płomienie (np. świece) z dala od odbiornika.

PRZESTROGA

Nieprzestrzeganie poniższych zasad bezpieczeństwa może spowodować obrażenia ciała lub szkody materialne.

Nie należy instalować uchwytu ściennego w miejscach, w których, po zamontowaniu, rogi lub boki odbiornika wystają poza krawędź ściany.

Nie należy instalować uchwytu ściennego np. na słupach, gdzie po zamontowaniu rogi lub boki odbiornika wystają poza krawędź ściany. Potracenie przez osobę lub przedmiot wystającego rogu lub boku odbiornika może spowodować obrażenia ciała lub szkody materialne.

Podczas czyszczenia lub konserwacji urządzenia nie należy używać zbyt wiele siły.

Nie należy wywierać nacisku na górną część odbiornika. W przeciwnym razie odbiornik może upaść, powodując obrażenia ciała lub szkody materialne.

Nie należy instalować odbiornika nad lub pod klimatyzatorem.

Długotrwałe wystawienie odbiornika na wyciek wody lub strumień powietrza z klimatyzatora może spowodować pożar, porażenie prądem elektrycznym lub awarię odbiornika.

Środki ostrożności

• W zależności od materiału, z którego wykonana jest ściana, długotrwałe użytkowanie odbiornika zamontowanego na uchwycie ściennym może spowodować odbarwienie ściany za odbiornikiem lub odklejenie się tapety.
• Po zdjęciu uchwytu ze ściany, otwory na śruby pozostają w ścianie.

Instalacja uchwytu ściennego

Informacja dla dystrybutorów Sony

OSTRZEŻENIE

Informacja dla klientów

Instalowanie niniejszego produktu wymaga odpowiednich kwalifikacji. Zainstalowanie telewizora należy zlecić dystrybutorowi Sony lub uprawnionym wykonawcom i w czasie instalowania należy zwrócić szczególną uwagę na wymogi bezpieczeństwa.

Informacja dla dystrybutorów Sony

Poniższe informacje przeznaczone są wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe uwagi dotyczące bezpieczeństwa i zwracać szczególnie uwagę na bezpieczeństwo podczas instalacji, konserwacji oraz kontroli produktu.

Należy upewnić się, że uchwyt ścienny został dostatecznie mocno przytwierdzony do ściany, zgodnie z instrukcjami w niniejszym podręczniku.

W razie obluzowania lub wypadnięcia którejkolwiek ze śrub, uchwyt ścienny może spaść, powodując obrażenia ciała i szkody materialne. Za pomocą co najmniej czterech śrub 8 mm (lub ich odpowiedników), odpowiednich do materiału, z którego wykonana jest ściana, należy odpowiednio mocno przytwierdzić urządzenie do ściany.

Śruby i dodatkowe części dołączone do zestawu należy wykorzystać zgodnie z niniejszym podręcznikiem. W przypadku wykorzystywania części zastępczych odbiornik może upaść i ulec uszkodzeniu lub spowodować obrażenia ciała.

Uchwyt należy zainstalować zgodnie z procedurą opisaną w niniejszym podręczniku.

Obluzowanie lub wypadnięcie którejkolwiek ze śrub może spowodować upadek odbiornika, co może być przyczyną jego uszkodzenia lub obrażeń ciała.

Należy mocno dokręcić śruby w odpowiednich pozycjach.

W przeciwnym razie odbiornik może upaść i ulec uszkodzeniu lub spowodować obrażenia ciała.

Należy uważać, aby nie narazić odbiornika na uderzenie podczas instalacji.

Jeśli odbiornik zostanie narażony na uderzenie, może upaść i rozbić się. Może to spowodować obrażenia ciała.

Odbiornik należy zainstalować na pionowej, płaskiej ścianie.

W przeciwnym razie odbiornik może upaść i spowodować obrażenia ciała.

Po odpowiedniej instalacji odbiornika należy odpowiednio zabezpieczyć kable.

Zapłatanie ludzi lub przedmiotów w kable może spowodować obrażenia ciała lub uszkodzenie odbiornika.

Należy uważać, aby nie przytrzasnąć przewodu zasilającego lub przewodu połączeniowego.

W przypadku przytrzaśnięcia przewodu zasilającego lub przewodu

połączeniowego między urządzeniem a ścianą, lub w przypadku ich zgięcia bądź skręcenia na siłę, przewodniki wewnątrz przewodów mogą zostać obnażone, powodując zwarcie lub przerwanie

dopływu prądu. Może to spowodować pożar lub porażenie prądem elektrycznym.

Należy uważać, aby nie zranić rąk lub palców podczas instalacji.

Należy uważać, aby nie zranić rąk ani palców podczas instalacji uchwytu ściennego lub odbiornika.

Śruby potrzebne do zamocowania uchwytu ściennego na ścianie nie są dołączone do zestawu.

Do zamontowania uchwytu ściennego należy odpowiednio dobrać śruby do materiału i struktury ściany.

Przygotowania

Procedura montażu zależy od modelu odbiornika. Podczas montażu należy postępować według instrukcji znajdujących się w niniejszej publikacji i instrukcji montażu.

Przed rozpoczęciem montażu

- Przygotuj instrukcję obsługi odbiornika.

- Jeśli procedura jest oznaczona symbolem zapoznaj się z instrukcją montażu.

- Stużalka w instrukcji montażu wskazuje przód odbiornika.

- Przed rozpoczęciem montażu przygotuj śrubokręt krzyżowy odpowiedni do śrub, które mają być użyte.

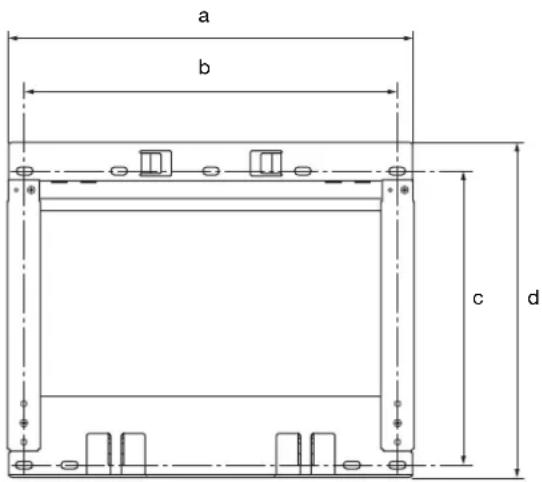

Dane techniczne

a b c d

Wymiary: mm	a445
	b406
	c320
	d364
Waga: 4 kg

Projekt i dane techniczne mogą ulec zmianie bez uprzedzenia.

Montaż

1 Sprawdź części

1 Sprawdź, czy w opakowaniu znajdują się wszystkie potrzebne części.

A Uchwyt podstawowy (góra)	B Uchwyt podstawowy (dól)
C Uchwyt łączący	D Uchwyt mocujący P
E Uchwyt mocujący L	F Uchwyt blokujący
G Klucz sześciokątny	H Śruba (+BVST4 × 8)
I Śruba (+PSW M6 × 16)	J Śruba (+PSW M5 × 8)
K Instrukcja montażu	L Szablon papierowy

Przygotuj co najmniej cztery śruby o średnicy 8 mm lub ich odpowiedniki (brak w zestawie). Wybierz śruby odpowiednie dla materiału ściany.

2 Wybierz miejsce montażu

1 Wybierz miejsce montażu.

Zapoznaj się z tabelą wymiarów instalacyjnych na str. i (na końcu niniejszej instrukcji).

Pomiędzy odbiornikiem a sufitem oraz wystającymi częściami ściany musi być odpowiedni odstęp, co pokazano na poniższym rysunku.

Jednostka: mm

300100 100 100

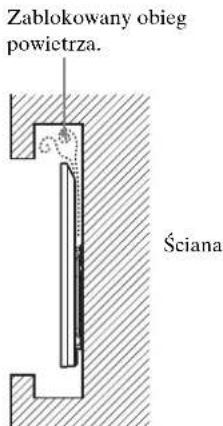

Nigdy nic montuj odbiornika w sposób pokazany poniżej.

Zablokowany obieg powietrza. Ściana

[NO TEXT]

- Jeśli przez ścianę mają być przeprowadzone przewody, należy wywiercić w ścianie otwór i przeprowadzić przez niego przewody przed rozpoczęciem montażu. Aby nie przyciąć przewodów, należy wywiercić otwór w ścianie. Otwór musi znajdować się poza uchwytem podstawowym.

2 Wybierz miejsca, w których podczas montażu uchwytu podstawowego Ⓐ mają być wkręcone śruby.

Zapoznaj się z danymi na str. 5.

OSTRZEŻENIE

Ściana, na której ma być zainstalowany odbiornik, powinna mieć wytrzymałość umożliwiającą przeniesienie obciążenia co najmniej czterokrotnie większego niż ciężar odbiornika (waga telewizora podana jest w jego instrukcji obsługi).

Ustal wytrzymałość ściany, na której będzie zainstalowany odbiornik. W razie konieczności ścianę należy odpowiednio wzmocnić.

3 Zarbontuj uchwyt podstawowy na ścianie

W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania należy ustawić na 1,5 N·m {15 kgf·cm}.

1 Dokładnie zmontuj uchwyt łączący © z uchwytem podstawowym ⒶB.

Użyj czterech śrub Ⓗ (+BVST4 × 8).

2 Zamontuj złożony uchwyt podstawowy na ścianie.

Użyj co najmniej czterech śrub o średnicy 8 mm lub ich odpowiedników (brak w zestawie).

40

- Zmontowany uchwyt podstawowy należy wypoziomować.

4 Przygotuj się do zamontowania odbiornika

1 Zdemontuj podstawę (jeśli to konieczne).

Jeśli do odbiornika jest przymocowana podstawa, przed rozpoczęciem wykonywania poniższych czynności należy ją zdemontować. Zapoznaj się z instrukcją obsługi odbiornika.

420

• W celu zdemontowania podstawy odbiornik należy położyć ekranem skierowanym w dół na stabilnej powierzchni, większej od odbiornika.
• Aby zapobiec uszkodzeniu powierzchni ekranu LCD, należy ułożyć telewizor na miękkiej tkaninie.
• Tkaniny nie należy zdejmować podczas podnoszenia i przenoszenia odbiornika, aby zapobiec jego uszkodzeniu.
• Liczba i rozmieszczenie śrub z tyłu odbiornika zależy od modelu. Zapoznaj się z instrukcją obsługi odbiornika.

PRZESTROGA

• Narażenie obudowy odbiornika LCD na nacisk lub uderzenia może być przyczyną pęknięć lub innych uszkodzeń.
• Telewizor należy ułożyć ekranem skierowanym w dół na stabilnej i płaskiej powierzchni, w taki sposób, aby podstawa do ustawiania odbiornika na stole wystawała poza krawędź powierzchni. Ułożenie odbiornika i podstawy na jednej płaskiej powierzchni stworzy niestabilne środowisko pracy i może spowodować uszkodzenie odbiornika.
• Podczas demontowania podstawę odbiornika należy przytrzymać pewnie obiema rękami.

2 Położ podkładki dystansowe (tylko modele KDL-40ZX1/KLV-40ZX1M).

①Wyjmij cztery śruby z tyłu telewizora.
② Położ podkładki dystansowe (w zestawie monitora) na otworach na wkręty opisanych w poprzedniej procedurze.

Szczegółowe informacje na ten temat znajdują się w instrukcji obsługi telewizora.

3 Tymczasowo zamontuj uchwyt mocujący Ⓓ️ z tyłu odbiornika.

Tymczasowo przykręć górną część uchwytu mocującego ① za pomocą dwóch śrub ① (+PSW M6 × 16).

4 Zamontuj uchwyt blokujący Ⓕ u dołu uchwytu mocującego ⒹE.

①Tymczasowo przesuń dół uchwytu mocującego ⑭⑧ na zewnątrz.
12
- Jeśli nie można przesunąć dołu uchwytu mocującego, poluzuj śruby (wróć do punktu 3).
② Włóż kołki uchwytu mocującego ⒹE do otworów uchwytu blokującego F. Ponownie ustaw uchwyt mocujący ⒹE w pozycji początkowej, aby zamontować uchwyt blokujący F.

5 Sprawdź, czy prawidłowo podłączono opcjonalny zestaw głośników firmy Sony (tylko model KDL-40ZX1/KLV-40ZX1M).

Zestaw głośników należy podłączyć do telewizora przed rozpoczęciem montażu uchwytu na ścianie. Przed rozpoczęciem montażu należy zapoznać się z instrukcjami obsługi zestawu głośników i telewizora.

6 Zamontuj uchwyt mocujący Ⓓ️ z tyłu odbiornika.

W przypadku korzystania z mechanicznego wkrętaka z napędem elektrycznym, moment dokręcania nalczy ustawić na 2 N·m {20 kgf·cm}.

① Przykręć dolną część uchwytu mocującego ⒹE za pomocą dwóch śrub ① (+PSW M6 × 16).
② Wszystkie śruby muszą być dokładnie dokręcone z tyłu odbiornika z zastosowaniem jednakowego momentu.

7

Ustaw kąt uchwytu mocującego ⒹE.

W tym celu użyj klucza sześciokątnego dołączonego do zestawu ⑥.

Przy prostopadłym ustawieniu odbiornika (0 stopni) regulacja kąta uchwytu mocującego (punkty ① i ② opisane poniżej) nie jest konieczna.

① Wykręć dwie śruby regulacji kąta z uchwytu mocującego ⒹE.
② Wkręć śruby w otwory odpowiadające właściwemu kątowi („■”, „5”, „10”, „15” i „20”).

4

• W wypadku modeli BRAVIA Wireless Link DMX-WL1 dostępne są tylko ustawienia „■”, „5”, „10”, „15” i „20” stopni.
• Lewa i prawa strona musi być ustawiona pod takim samym kątem. Śruby regulacyjne należy dokładnie wkręcić do odpowiednich otworów (dwie śruby po każdej stronie, lewej i prawej).
• Oba ramiona uchwytu mocującego muszą być dokładnie dokręcone.

PRZESTROGA

Przy ustawianiu kąta uchwytu mocującego należy uważać, aby nie przyciąć sobie palców.

Informacja na temat kątów nachylenia

• W wypadku montażu modeli odbiornika innych niż opisane na str. 3 (zależnie od wymiarów modelu itd.) mogą nie być dostępne wszystkie kąty nachylenia ramion („0”, „■”, „5”, „10”, „15”, „20”).
• Informacje na temat dostępnych kątów nachylenia ramion w wypadku montażu modeli innych niż opisane na str. 3 znajdują się w instrukcji obsługi.

5

Zarnontuj odbiornik na ścianie

1

Podłącz przewód zasilania oraz przewody połączeniowe do odbiornika.

Zapoznaj się z instrukcją obsługi odbiornika.

4

• Przewodów nie można podłączyć po zamontowaniu odbiornika na ścianie.
• Wykonanie przepustu kablowego przez ścianę należy zlecić uprawnionemu wykonawcy.
• Przewody połączeniowe należy uporządkować i zwinąć, aby nie deptać ich przed zamontowaniem odbiornika na ścianie.

2

Przygotuj szablon papierowy Ⓛ.

①Zapoznaj się z tabelą wymiarów instalacyjnych na stronie i na końcu tej instrukcji.
② Sprawdź szerokość odbiornika w kolumnie Ⓐ, podzielą ją przez 2, aby określić odległość od punktu środkowego i zaznaczyć zewnętrzne krawędzie odbiornika na szablonie Ⓛ.
3 Wyrównaj linię środkową szablonu papierowego Ⓛ ze środkiem uchwytu podstawowego Ⓐ i przyklej szablon do ściany. Szablon Ⓜ musi być ustawiony równolegle do uchwytu podstawowego Ⓐ.

3

Zamontuj odbiornik na uchwycie podstawowym Ⓐ.

Trzymając mocno odbiornik dwiema rękami, ostrożnie ustaw go odpowiednio na uchwycie podstawowym Ⓐ, patrząc na szablon papierowy Ⓛ.

420

- Pociągnij dół telewizora nieco do przodu, aby sprawdzić, czy telewizor jest dokładnie przymocowany do uchwytu podstawowego. Jeśli można poruszyć monitorem, oznacza to, że nie został zamocowany prawidłowo i trzeba ponownie wykonać odpowiednie czynności.

OSTRZEŻENIE

Odbiornik muszą przenosić co najmniej dwie osoby. Do przeniesienia odbiornika 40-calowego potrzeba co najmniej dwóch osób. Do przeniesienia większego odbiornika potrzeba co najmniej trzech osób.

4

Dokładnie zamocuj uchwyt podstawowy Ⓑ i uchwyt blokujący Ⓕ.

Użyj śruby Ⓙ (+PSW M5 × 8).

A

• Przesunięcie monitora do góry podczas wkładania wkręta może spowodować upadnięcie monitora na ziemię. Podczas montażu monitor należy mocno trzymać.
• Wóż śrubę do oznaczonego otworu w uchwycie blokującym.
• Jeśli nie możesz włożyć śruby, może to oznaczać nieprawidłowe ustawienie kąta uchwytu. Sprawdź kąt wieszaka (patrz punkty 4 -7).

Sprawdzenie, czy instalacja została w całości wykonana

1

Sprawdzić, czy.

• Haki wieszaka mocującego Ⓓ️ są pewnie zaczepione w otworach w uchwycie podstawowym Ⓐ.
• Przewód zasilający oraz przewody połączeniowe nie są skręcone lub zaciśnięte między elementami zespołu.
• Dwie śruby Ⓙ w uchwycie podstawowym Ⓑ i wieszaku mocującym Ⓓ są pewnie dokręcone.

OSTRZEŻENIE

Po zainstalowaniu telewizora na ścianie nie należy regulować kąta nachylenia wieszaka. Może to spowodować upadck odbiornika i jego uszkodzenie lub obrażenia ciała. Ponadto niewłaściwe ułożenie przewodu zasilania i innych może wywołać pożar lub porażenie prądem elektrycznym na skutek zwarcia w instalacji. Ze względów bezpieczeństwa należy upewnić się, że instalacja została wykonana w całości.

Inne informacje

Aby zdjąć odbiornik ze ściany, należy wykonać poprzednią procedurę w odwrotnej kolejności.

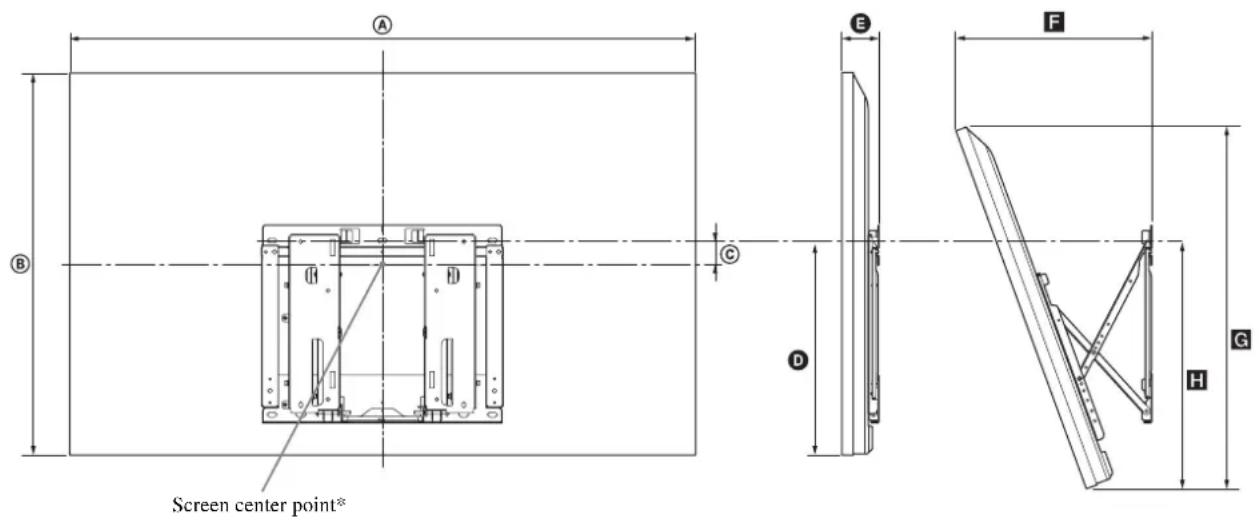

Installation dimensions table Tableau des dimensions d'installation/ Tabla de dimensiones para la instalación/ Tabelle mit den Installationsabmessungen/ Maattabel voor installatie/ Tabella delle dimensioni di installazione/ Installationsmått/ Tabela wymiarów instalacji

W pewnych obszarach niektóre modele mogą nie być dostępne. Wartości liczbowe w tabeli powyżej mogą się nieznacznie różnić w zależności od danej instalacji.

*1 Unité : mm (pouces)/Unidad: mm (pulgadas)/Einheit: mm/Eenheid: mm/Unità: mm/Enhet: mm/Jednostki: mm

Sciana, na której ma być zainstalowany odbiornik, powinna mieć wytrzymałość umożliwiającą przeniesienie obciążenia co najmniej czterokrotnie większego niż ciężar odbiornika. Waga odbiornika podana jest w jego instrukcji obsługi.
