GEBRUIKSAANWIJZING SUWL700 SONY

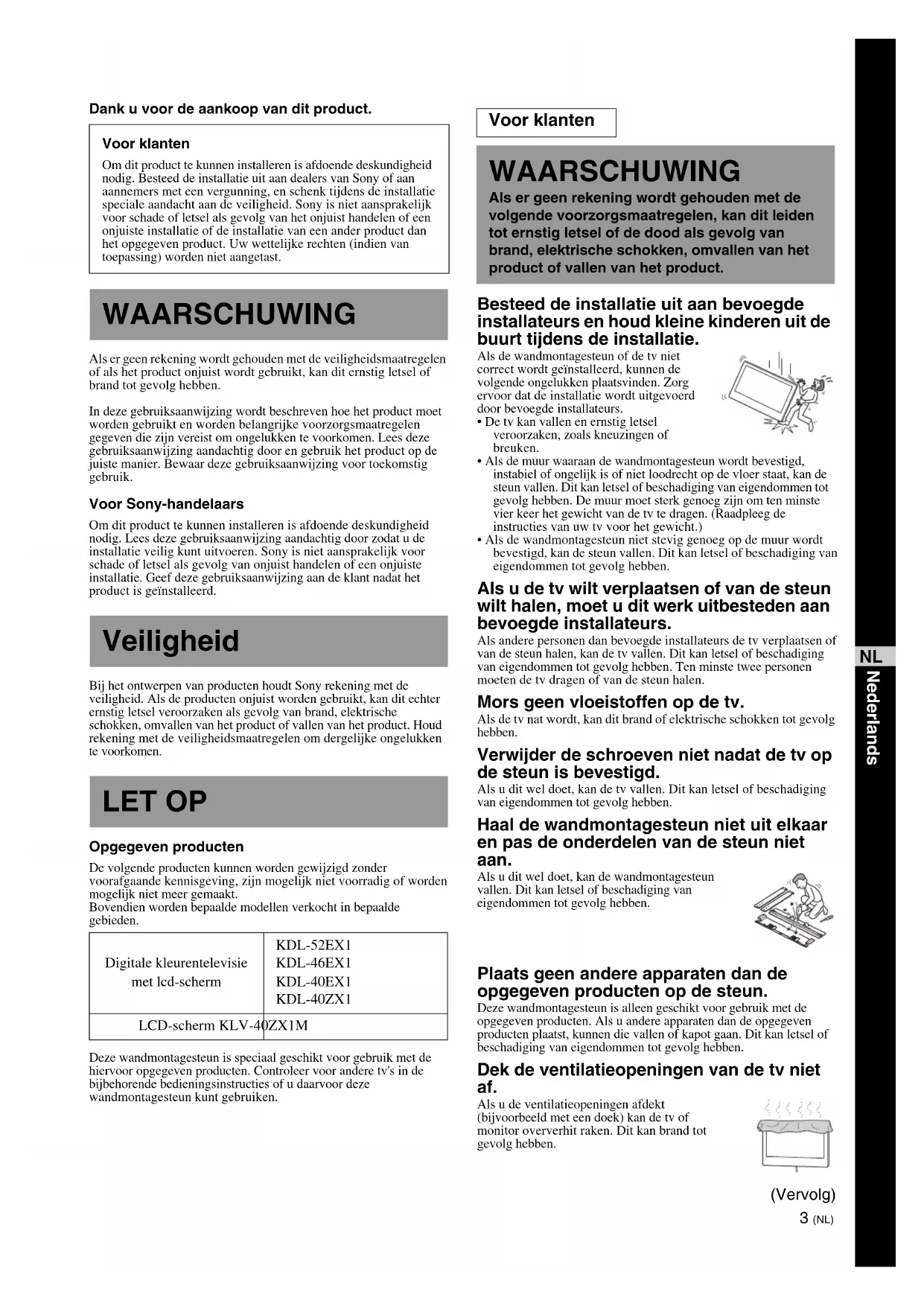

Dank u voor de aankoop van dit product.

Voor klanten

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Besteed de installatie uit aan dealers van Sony of aan aannemers met een vergunning, en schenk tijdens de installatie speciale aandacht aan de veiligheid. Sony is niet aansprakelijk voor schade of letsel als gevolg van het onjuist handelen of een onjuiste installatie of de installatie van een ander product dan het opgegeven product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

WAARSCHUWING

Als er geen rekening wordt gehouden met de veiligheidsmaatregelen of als het product onjuist wordt gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

LET OP

Opgegeven producten

De volgende producten kunnen worden gewijzigd zonder voorafgaande kennisgeving, zijn mogelijk niet voorradig of worden mogelijk niet meer gemaakt. Bovendien worden bepaalde modellen verkocht in bepaalde gebieden.

Digitale kleurentelevisiemet lcd-scherm	KDL-52EX1KDL-46EX1KDL-40EX1KDL-40ZX1
LCD-scherm KLV-40ZX1M

Deze wandmontagesteun is speciaal geschikt voor gebruik met de hiervoor opgegeven producten. Controleer voor andere tv's in de bijbehorende bedieningsinstructies of u daarvoor deze wandmontagesteun kunt gebruiken.

Voor klanten

WAARSCHUWING

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken plaatsvinden. Zorg ervoor dat de installatie wordt uitgevoerde door bevoegde installateurs.

• De tv kan vallen en ernstig letsel veroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun wordt bevestigd, instabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. De muur moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen. (Raadpleeg de instructies van uw tv voor het gewicht.)
• Als de wandmontagesteun niet stevig genoeg op de muur wordt bevestigd, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Ten minste twee personen moeten de tv dragen of van de steun halen.

Mors geen vloeistoffen op de tv.

Als de tv nat wordt, kan dit brand of elektrische schokken tot gevolg hebben.

Verwijder de schroeven niet nadat de tv op de steun is bevestigd.

Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Haal de wandmontagesteun niet uit elkaar en pas de onderdelen van de steun niet aan.

Als u dit wel doet, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de steun.

Deze wandmontagesteun is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten dan de opgegeven producten plaatst, kunnen die vallen of kapot gaan. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Dek de ventilatieopeningen van de tv niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv of monitor oververhit raken. Dit kan brand tot gevolg hebben.

(Vervolg)

Plaats geen ander gewicht dan de tv op de wandmontagesteun.

Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Leun niet op en hang niet aan de tv.

Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstig letsel veroorzaken.

Stel de tv niet bloot aan regen of vocht.

Dit kan brand of elektrische schokken tot gevolg hebben.

Installeer de tv nooit op hete, vochtige of erg stoffige plaatsen of op een plaats waar de tv wordt blootgesteld aan mechanische trillingen.

Als u dit wel doet, kan dit brand of elektrische schokken tot gevolg hebben.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen) uit de buurt van de tv.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen) uit de buurt van de tv om brand te voorkomen.

LET OP

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Installeer de wandmontagesteun niet op een muuroppervlak waar de hoeken of zijkanten van de tv uitsteken.

Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waar de hocken of zijkanten van de tv uitsteken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder de airconditioning.

Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van de airconditioning, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Voorzorgsmaatregelen

• Als u de tv langere tijd gebruikt terwijl deze op de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Wordt de wandmontagesteun verwijderd nadat u deze aan de muur heeft bevestigd, dan blijven de schroefgaten zichtbaar.

De wandmontagesteun installeren

Voor Sony-handelaars

WAARSCHUWING

Voor klanten

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Besteed de installatie uit aan dealers van Sony of aan aannemers met een vergunning, en schenk tijdens de installatie speciale aandacht aan de veiligheid.

Voor Sony-handelaars

De volgende instructies zijn alleen voor Sony-handelaars. Lees de bovenstaande veiligheidsmaatregelen aandachtig door en houd voldoende rekening met de veiligheid tijdens het installeren, onderhouden en controleren van dit product.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Gebruik schroeven die geschikt zijn voor het materiaal waarvan de muur is gemaakt en zorg dat u de steun stevig vastzet met vier of meer schroeven met een diameter van 8 mm (of gelijkwaardig).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Monteer de steun op de juiste manier volgens de procedure in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit niet doet, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Stel de tv niet bloot aan schokken tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan die vallen of kapot gaan. Dit kan letsel tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen. Dit kan letsel tot gevolg hebben.

Als de tv op de juiste manier is geïnstalleerd, moeten de kabels goed worden vastgezet.

Als personen of voorwerpen verward raken in de kabels, dan kan dit letsel of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet beklemd raken.

Als het netsnoer of de verbindingskabel beklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd waardoor kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

Wees voorzichtig en bezeer uw handen en vingers niet tijdens de installatie.

Wees voorzichtig en bezeer uw handen en vingers niet tijdens het installeren van de wandmontagesteun of de tv.

De schroeven die nodig zijn om de wandmontagesteun aan de muur te bevestigen, worden niet bijgeleverd.

Als u de wandmontagesteun installeert, moet u schroeven gebruiken die geschikt zijn voor het materiaal en de structuur van de muur.

Voorbereiding

De installatieprocedure varieert afhankelijk van uw tv. Volg de instructies in deze handleiding die verwijzen naar het montageplan.

Voor het monteren

• Zorg dat u de bedieningsinstructies van de tv bij de hand hebt voor de installatie.
• Raadpleeg het montageplan als er een -teken in de procedure voorkomt.
• Depijl op het montageplan geeft de voorzijde van de tv aan.
• Zorg dat u voor de montage over een Phillips-schroevendraaier beschikt die geschikt is voor de schroeven.

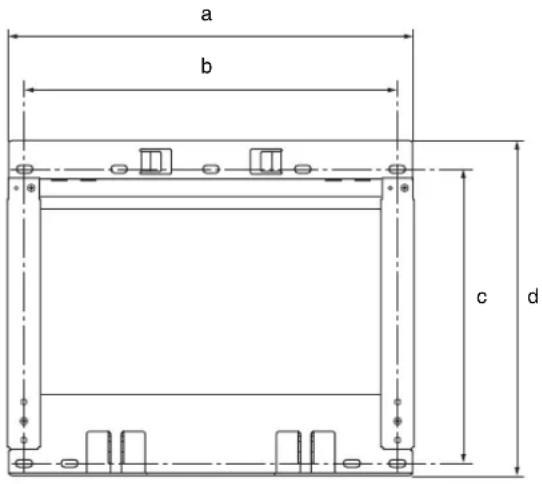

Specifications

a b c d

Afmetingen: mm	a 445
	b 406
	c 320
	d 364
Gewicht: 4 kg

Ontwerp en specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Installatie

1 Controleer de onderdelen

1 Controleer of alle onderdelen meegeleverd zijn.

A Basissteun (bovenkant)	B Basissteun (onderkant)
C Koppelbeugel	D Montagesteun R
E Montagesteun L	F Vergrendelbeugel
G Zeskantige stiftsleutel	H Schroef (+BVST4 × 8)
I Schroef (+PSW M6 × 16)	J Schroef (+PSW M5 × 8)
K Montageplan	L Papieren sjabloon

Leg vier of meer schroeven met een diameter van 8 mm (of gelijkwaardig) klaar (niet meegeleverd). Kies schroeven die geschikt zijn voor het wandmateriaal.

2 De installatieplek bepalen

1 Bepaal de installatieplek.

Raadpleeg de maattabel voor installatie op pagina i (achteraan deze handleiding).

Zorg voor de juiste speling tussen de tv en het plafond en uitstekende onderdelen van de muur, zoals hieronder weergegeven.

Eenheid: mm

300100 100 100

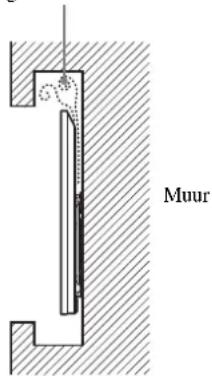

Installeer nooit de tv zoals hieronder te zien is:

De luchtcirculatie is geblokkeerd.

Mour

- Als u de kabels door de muur wilt geleiden, maak dan een gat in de muur om de kabels door te steken voor u aan de installatie begint.

Om te voorkomen dat de kabels gekneld raken, bereidt u een opening in de muur voor buiten de omtrek van de basissteun.

2 Bepaal de posities van de schroeven om basissteun ⒶB te installeren.

Raadpleeg de specificaties op pagina 5.

WAARSCHUWING

De muur waaraan de tv wordt gemonteerd, moet geschikt zijn om ten minste viermaal het gewicht van de tv te dragen (Raadpleeg de bedieningsinstructies van uw tv voor het gewicht.).

Bepaal de sterkte van de muur waaraan de tv wordt gemonteerd. Verstevig de muur voldoende, indien noodzakelijk.

De basissteun aan de muur vastmaken

Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

1 Maak koppelbeugel © stevig vast aan basissteun ⒶB.

Gebruik vier schroeven Ⓗ (+BVST4 × 8).

2 Maak de gemonteerde basissteun aan de muur vast.

Gebruik vier of meer schroeven met een diameter van 8 mm of gelijkwaardig (niet meegeleverd).

4

- Zorg dat u de gemonteerde basissteun horizontaal installeert.

de plaatsing van de tv

1 Zorg dat de tafelstandaard verwijderd is (indien nodig).

Als het tafelstandaard aan de tv bevestigd is, dan dient het verwijderd te worden voor u de onderstaande procedure uitvoert. Raadpleeg de bedieningsinstructies die met uw tv zijn meegeleverd.

4

• Wanneer u de tafelstandaard van de tv verwijdert, legt u de tv met het scherm naar beneden op een stabiel oppervlak dat groter is dan de tv.
• Om beschadiging van het oppervlak van het LCD-scherm te voorkomen, plaatst u een zachte doek op het werkoppervlak.
• Houd een zachte doek onder de tv als u hem opheft of verplaatst. Zo voorkomt u schade.
• Het aantal en de plaats van de schroeven aan de achterzijde van de tv varieert afhankelijk van het model van tv. Zorg dat u de bedieningsinstructies van uw tv leest.

LET OP

• Als er druk wordt uitgeoefend op het oppervlak van de tv of als het wordt blootgesteld aan schokken, kan het LCD-scherm breken of beschadigd worden.
• Leg de tv met het scherm naar beneden op een stabiel en horizontaal oppervlak, terwijl de tafelstandaard over de rand van het oppervlak hangt. Als u het scherm en de basis van de tafelstandaard op hetzelfde horizontale oppervlak plaatst, zorgt dit voor onstabiele werkomstandigheden en kan de tv beschadigd worden.
• Houd de tafelstandaard stevig vast met beide handen wanneer u deze losmaakt van de tv.

Plaats de vulringen (alleen voor KDL-40ZX1/KLV-40ZX1M).

① Verwijder de vier schroeven van de achterkant van de tv.
②Plaats de vulringen (bij uw scherm geleverd) op de schroefgaten van de vorige procedure.

Raadpleeg de gebruiksaanwijzingen die met uw tv zijn meegeleverd.

Maak montagesteun ⒹE tijdelijk vast aan de achterkant van de tv.

Span tijdelijk de bovenkant van montagesteun Ⓓ⑧ aan met behulp van twee schroeven ⑪ (+PSW M6 × 16).

Bevestig vergrendelbeugel Ⓕ aan de onderkant van montagesteun Ⓓ.

① Beweeg de onderkant van montagesteun Ⓓ⑧ tijdelijk naar buiten toe.

[Unreadable]

- Indien de onderkant van de montagesteun niet beweegt, maak de schroeven dan losser (keer terug naar stap 3).

② Breng de pinnen van montagesteun ⒹE in de gaten van vergrendelbeugel F in. Breng montagesteun ⒹE terug in de oorspronkelijk positie om vergrendelbeugel F te bevestigen.

Controleer de verbinding met het optionele luidsprekersysteem van Sony (alleen voor KDL-40ZX1/KLV-40ZX1M).

Als u het luidsprekersysteem op de tv wilt aansluiten, dienen alle verbindingen gemaakt te zijn voor de montage aan de muur. Raadpleeg vooraf de handleidingen die meegeleverd zijn met uw luidsprekersysteem en tv.

Maak montagesteun ⒹE vast aan de achterkant van de tv.

Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 2 N·m {20 kgf·cm}.

① Span de onderkant van montagesteun ⒹE aan met behulp van twee schroeven ① (+PSW M6 × 16).
②Zorg dat alle schroeven stevig worden vastgedraaid aan de achterzijde van de tv met evenveel torsie.

Pas de hoek van montagesteun ⒹE aan.

Gebruik de meegeleverde zeskantige stiftsleutel Ⓖ.

Als u de tv loodrecht op de muur plaatst (0 graden), is aanpassing van de hoek van de montagesteun (procedure 1 en 2 hierna) niet nodig.

① Verwijder de twee schroeven om de hoek aan te passen van montagesteun ⒹE.
② Bevestig de schroeven aan de overeenkomstige gaten voor de gewenste hoek ("■", "5", "10", "15" of "20").

[Unreadable]

• Voor gebruikers van de BRAVIA Wireless Link DMX-WL1 zijn enkel de instellingen "■", "5", "10", "15" of "20" graden beschikbaar.
• Zorg dat zowel de linker- als de rechterkant op dezelfde hoek ingesteld zijn en bevestig de schroeven in de overeenkomstige hoekopeningen (twee schroeven voor elke kant, links en rechts).
• Schroef de twee armen van de montagesteun stevig vast.

LET OP

Let erop dat uw vingers tijdens het aanpassen van de hoek van de montagesteun niet bekneld raken.

Opmerking over afstelhoeken

• Als u andere tv-modellen installeert dan deze die op pagina 3 vermeld zijn (afhankelijk van de maat en afmetingen van het model, enz.), is het mogelijk dat de vermelde afstelhoeken ("0", "■", "5", "10", "15", "20") van de armen beperkt zijn.
• Raadpleeg de bedieningsinstructies voor de beschikbare afstelhoeken van de armen als u andere tv-modellen installeert dan deze die op pagina 3 vermeld zijn.

Maak de tv aan de muur vast

Sluit het netsnoer en de verbindingskabel(s) aan de tv aan.

Raadpleeg de bedieningsinstructies die met uw tv zijn meegeleverd.

[NO TEXT]

• U kunt de kabels niet meer aan de tv aansluiten nadat hij aan de muur gemonteerd is.
• Besteed de kabelgeleiding door de muur uit aan een aannemer met een vergunning.
• Bundel de verbindingskabels om te voorkomen dat u erop trapt voor u de tv aan de muur bevestigt.

Bewaar het papieren sjabloon Ⓛ.

① Raadpleeg de tabel met installatieafmetingen op pagina i (achteraan deze handleiding).
② Controleer de breedte van uw tv in kolom Ⓐ en deel dat getal door 2 om te bepalen hoe ver van het middelpunt de buitenste grenzen van de tv moeten worden aangeduid op het papieren sjabloon Ⓛ.
3 Breng de middenlijn van het papieren sjabloon Ⓗ op een lijn met het midden van de basissteun Ⓐ en kleef het met plakband aan de muur. Zorg dat het papieren sjabloon Ⓗ parallel komt met het basissteun Ⓐ.

Installeer de tv op basissteun ⒶB.

Houd de tv stevig vast met beide handen en plaats hem voorzichtig op de basissteun Ⓐ. Raadpleeg daarbij het papieren sjabloon Ⓗ.

x^2+y^2=r^2

- Trek de onderkant van de tv een beetje naar voren om u ervan te verzekeren dat hij goed aan de basissteun is vastgemaakt. Als er beweging is, is het niet correct bevestigd en moet de procedure opnieuw worden uitgevoerd.

WAARSCHUWING

Zorg ervoor dat twee of meer personen de tv dragen. Er zijn ten minste twee personen nodig om een tv van 40 inch dragen. Indien de tv groter is dan 40 inch, zijn er minstens drie personen nodig.

Maak basissteun Ⓑ en vergrendelbeugel Ⓕ stevig vast.

Gebruik schroef Ⓙ (+PSW M5 × 8).

4

• Als u het scherm omhoog duwt bij het plaatsen van de schroef kan het scherm vallen. Houd het scherm stevig vast tijdens de installatie.
• Breng de schroef in op de aangeduide plaats op de vergrendelbeugel.
• Als u de schroef niet kunt inbrengen, is het mogelijk dat de hoek van de montagehaak verkeerd is aangepast. Controleer opnieuw onder welke hoek de montagehaak aangepast is (zie stap 4-7).

Voltooiing van de installatie controleren

1

Controleer de volgende punten.

• De montagehaak ⒹE is stevig vastgeklikt in het basissteun ⒶB.
• Het snoer en de kabel zijn niet ineengedraaid en zitten niet bekneld.
• De schroef Ⓙ die de basissteun Ⓑ en de slothaak Ⓔ bevestigt, is stevig vastgedraaid.

WAARSCHUWING

Pas de hoek van de montagehaak niet aan wanneer de tv aan de muur is vastgemaakt en zorg ervoor dat u alles volledig installeert. Onvolledige installatie kan ervoor zorgen dat het product valt en kan leiden tot verwondingen of beschadiging van het product. Ook kan onjuiste plaatsing van het netsnoer, enz. brand of een elektrische schok door kortsluiting veroorzaken. Controleer de voltooiing van de installatie om veiligheidsredenen.

Extra informatie

Als u de tv verwijdert, dient u de voorgaande installatieprocedure in omgekeerde volgorde uit te voeren.

De muur waaraan de tv wordt geïnstalleerd, moet geschikt zijn om ten minste viermaal het gewicht van de tv te dragen. Raadpleeg de instructies van uw tv voor het gewicht./
