GEBRUIKSAANWIJZING SULW1 SONY

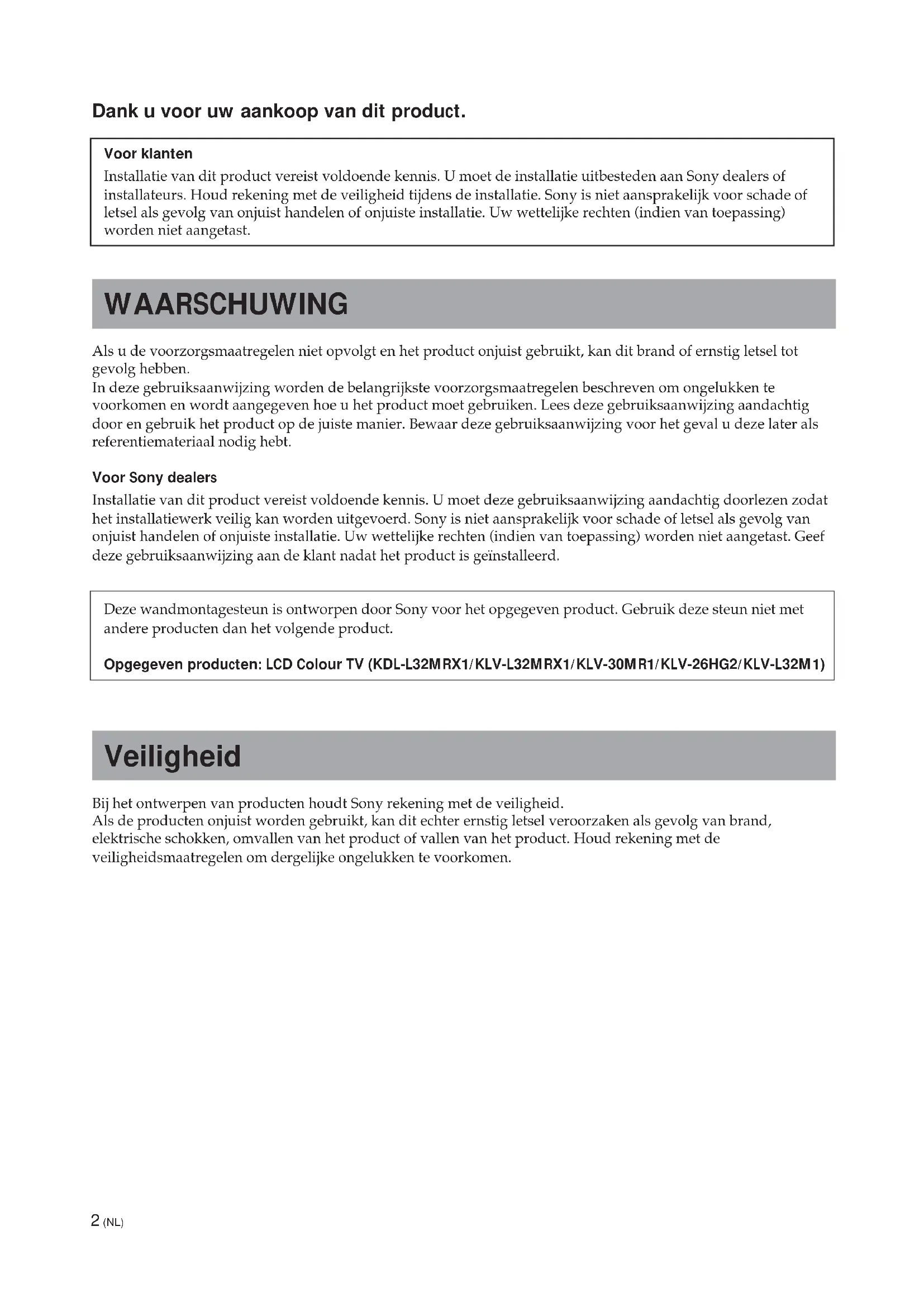

Dank u voor uw aankoop van dit product.

Voor klanten

Installatie van dit product vereist voldoende kennis. U moet de installatie uitbesteden aan Sony dealers of installateurs. Houd rekening met de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

WAARSCHUWING

Als u de voorzorgsmaatregelen niet opvolgt en het product onjuist gebruikt, kan dit brand of ernstig letsel tot gevolg hebben.

In deze gebruiksaanwijzing worden de belangrijkste voorzorgsmaatregelen beschreven om ongelukken te voorkomen en wordt aangegeven hoe u het product moet gebruiken. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor het geval u deze later als referentiemateriaal nodig hebt.

Voor Sony dealers

Installatie van dit product vereist voldoende kennis. U moet deze gebruiksaanwijzing aandachtig doorlezen zodat het installatiewerk veilig kan worden uitgevoerd. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of onjuiste installatie. Uw wettelijke rechten (indien van toepassing) worden niet aangetast. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

Deze wandmontagesteun is ontworpen door Sony voor het opgegeven product. Gebruik deze steun niet met andere producten dan het volgende product.

Opgegeven producten: LCD Colour TV (KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1/KLV-26HG2/KLV-L32M1)

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid.

Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

Voor klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot de dood of ernstig letsel door brand, elektrische schokken of explosions.

U moet de installatie uitbesteden aan gekwalificeerde installateurs. Kleine kinderen moeten uit de buurt worden gehouden tijdens de installatie.

Als de wandmontagesteun wordt geïnstalleerd door andere personen dan gekwalificeerde installateurs, kunnen er ongelukken gebeuren.

  • Het beeldscherm kan vallen tijdens een aardbeving en ernstig letsel, zoals kneuzingen of botbreuken, veroorzaken.
  • Als de muur waarop de wandmontagesteun is bevestigd, instabiel of onregelmatig is of niet loodrecht op de vloer staat, kan de steun vallen en letsel of beschadiging van eigendommen tot gevolg hebben. De muur moet ten minste vier (4) keer het gewicht van het beeldscherm kunnen dragen (KDL-L32MRX1/KLV-L32MRX1: 23 kg · 4 = 92 kg, KLV-30MR1: 20 kg · 4 = 80 kg, KLV-26HG2: 15 kg · 4 = 60 kg, KLV-L32M1: 17 kg · 4 = 68 kg).
  • Als de wandmontagesteun niet stevig genoeg op de muur is bevestigd, kan de steun vallen en letsel of beschadiging van eigendommen tot gevolg hebben.

SONY SULW1 - WAARSCHUWING - 1

U moet de installatie uitbesteden aan gekwalificeerde installateurs als u de wandmontagesteun wilt verplaatsen of verwijderen.

Als de wandmontagesteun wordt verplaatst of verwijderd door andere personen dan gekwalificeerde installateurs, kan het beeldscherm vallen en letsel of beschadiging van eigendommen tot gevolg hebben. De wandmontagesteun moet worden gedragen of verwijderd door twee of meer personen.

Mors geen vloeistof op het beeldscherm.

Als het beeldscherm nat wordt, kan dit brand of elektrische schokken veroorzaken.

Verwijder geen bouten na het bevestigen van het beeldscherm.

Als u dit wel doet, kan het beeldscherm vallen.

U moet de wandmontagesteun niet uit elkaar halen of de onderdelen aanpassen.

Als u dit wel doet, kan de wandmontagesteun vallen en letsel of beschadiging van eigendommen tot gevolg hebben.

SONY SULW1 - WAARSCHUWING - 2

Monteer geen andere apparatuur dan het opgegeven product.

Deze wandmontagesteun is ontworpen voor het opgegeven product. Als u andere apparatuur dan het opgegeven product monteert, kan deze vallen en letsel of beschadiging van eigendommen tot gevolg hebben.

Blokkeer de ventilatiegaten van het beeldscherm niet.

Als u de ventilatiegaten van het beeldscherm blokkeert door de bovenzijde van het beeldscherm af te dekken met bijvoorbeeld een kleed, kan het beeldscherm oververhit worden. Dit kan brand veroorzaken.

SONY SULW1 - Blokkeer de ventilatiegaten van het beeldscherm niet. - 1

Plaats geen ander gewicht dan het beeldscherm op de wandmontagesteun.

Als u dit wel doet, kan het beeldscherm vallen en letsel of beschadiging van eigendommen tot gevolg hebben.

SONY SULW1 - Plaats geen ander gewicht dan het beeldscherm op de wandmontagesteun. - 1

U moet niet op het beeldscherm leunen of aan het beeldscherm gaan hangen.

Het beeldscherm kan vallen en de gebruiker kan beklemd raken onder het gewicht van het beeldscherm en zo ernstig letsel oplopen.

SONY SULW1 - U moet niet op het beeldscherm leunen of aan het beeldscherm gaan hangen. - 1

Stel het beeldscherm niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.

Als het beeldscherm nat wordt, kan dit brand of elektrische schokken veroorzaken.

Plaats het beeldscherm nooit in warme, vochtige of extreem stoffige omgevingen. Installeer het beeldscherm niet op een plek waar dit wordt blootgesteld aan mechanische trillingen.

Als u dit wel doet, kan dit brand of elektrische schokken veroorzaken.

Houd brandbare voorwerpen of open vuur (bijvoorbeeld kaarsen) uit de buurt van het beeldscherm.

Houd brandbare voorwerpen of open vuur (bijvoorbeeld kaarsen) uit de buurt van het beeldscherm om brand te voorkomen.

LET OP

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot letsel of beschadiging van eigendommen.

Installeer de wandmontagesteun niet op oppervlakken waarbij de hoeken of de zijkanten van het beeldscherm uitsteken.

Installeer de wandmontagesteun niet op oppervlakken, zoals pilaren, waarbij de hoeken of de zijkanten van het beeldscherm uitsteken. Als een persoon of voorwerp tegen de uitstekende hoek of zijkant van het beeldscherm aankomt, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

SONY SULW1 - LET OP - 1

Gebruik niet teveel kracht bij het reinigen en onderhouden van het product.

Duw niet te hard op de bovenzijde van het beeldscherm.

Als u dit wel doet, kan dit letsel of beschadiging van eigendommen veroorzaken omdat het beeldscherm kan vallen.

Plaats het beeldscherm niet boven of onder een airconditioning.

Als u dit doet, kan het beeldscherm worden blootgesteld aan de luchtstromen van de airconditioning. Dit kan leiden tot storing in het beeldscherm.

Voorzorgsmaatregelen

  • Als u het beeldscherm op de wandmontagesteun lange tijd gebruikt, kan de muur achter of boven het beeldscherm verkleuren of kan het behang kan losraken, afhankelijk van het materiaal waarvan de muur is gemaakt. Als de wandmontagesteun wordt verwijderd nadat deze op de muur is geïnstalleerd, blijven de gaten van de schroeven in de muur.
  • Als er achter de muur voedingskabels van 300 ohm lopen, kunt u deze kabels het beste vervangen door coaxkabels van 75 ohm.
    Als u toch voedingskabels van 300 ohm moet gebruiken, controleert u of er voldoende ruimte tussen het beeldscherm en de voedingskabels achter de muur is voordat u de steun installeert.
    Voordat de steun wordt geïnstalleerd, moet u contact opnemen met de installateur over een goede plaats voor de wandmontagesteun waar de radio geen storingen veroorzaakt in het beeldscherm.

WAARSCHUWING Voor klanten

Installatie van dit product vereist voldoende kennis. U moet de installatie uitbesteden aan Sony dealers of installateurs. Houd rekening met de veiligheid tijdens de installatie.

Voor Sony dealers

De volgende instructies zijn alleen bestemd voor Sony dealers. Lees de veiligheidsmaatregelen die hierboven worden beschreven, door en houd rekening met de veiligheid tijdens installatie, onderhoud en controle van dit product.

Bevestig de wandmontagesteun stevig op de muur volgens de instructies in deze gebruiksaanwijzing.

Als schroeven loszitten of uit de muur vallen, kan de wandmontagesteun vallen en letsel of beschadiging van eigendommen tot gevolg hebben. Gebruik schroeven die geschikt zijn voor het materiaal waaruit de muur is gemaakt en monteer het apparaat stevig, met vijf of meer M6-schroeven of gelijksoortige schroeven.

SONY SULW1 - Voor Sony dealers - 1

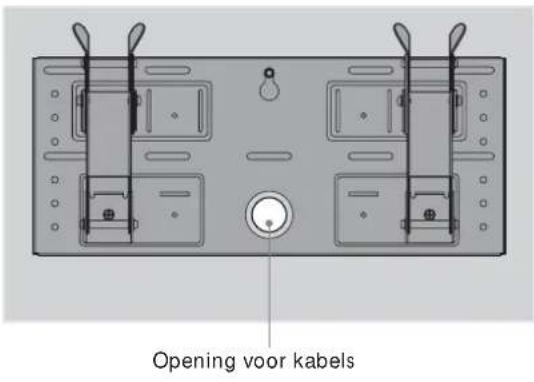

Het netsnoer en de beeldschermkabel mogen niet beklemd raken.

Als het netsnoer of de beeldschermkabel beklemd raakt tussen de steun en de muur, wordt gebogen of met kracht wordt gedraaid, kan het metalen gedeelte van het snoer of de kabel worden blootgelegd en een kortsluiting of een breuk in het snoer of de kabel veroorzaken. Dit kan leiden tot brand of elektrische schokken.

SONY SULW1 - Voor Sony dealers - 2

Gebruik de bijgeleverde schroeven en bevestigingsonderdelen op de juiste manier aan de hand van de instructies in deze gebruiksaanwijzing. Als u vervangende items gebruikt, kan het beeldscherm vallen en ernstig lichamelijk letsel of beschadiging van het beeldscherm tot gevolg hebben.

Monteer de steun op de juiste manier aan de hand van de procedure die in deze gebruiksaanwijzing wordt beschreven.

Als schroeven loszitten of uit de muur vallen, kan het beeldscherm vallen en ernstig lichamelijk letsel of beschadiging van het beeldscherm tot gevolg hebben.

Draai de bouten en schroeven goed vast in de aangegeven positie.

Als u dit niet doet, kan het beeldscherm vallen en ernstig lichamelijk letsel of beschadiging van het beeldscherm tot gevolg hebben.

Stel het beeldscherm niet bloot aan schokken tijdens de installatie.

Als het beeldscherm wordt blootgesteld aan schokken, kan dit vallen of breken. Dit kan letsel veroorzaken.

Installeer het beeldscherm op een muur die loodrecht en vlak is.

Als u dit niet doet, kan het beeldscherm vallen en letsel veroorzaken.

Nadat het beeldscherm juist is geïnstalleerd, moet u de kabels goed vastmaken.

Als personen of objecten verstrikt raken in de kabels, kan dit letsel tot gevolg hebben.

Let op dat u uw handen en vingers niet bezeert tijdens de installatie.

Let op dat u uw handen of vingers niet bezeert tijdens de installatie van de wandmontagesteun of het beeldscherm.

De schroeven waarmee de wandmontagesteun op de muur wordt bevestigd, worden niet bijgeleverd.

Gebruik de juiste schroeven voor het materiaal en de structuur van de muur wanneer u de wandmontagesteun installeert.

Stap 1: Controleren of u alle benodigde onderdelen voor de installatie hebt

1

Leg vijf of meer M6-schroeven of gelijksoortige schroeven (niet bijgeleverd) en een schroevendraaier klaar. Selecteer schroeven die geschikt zijn voor het materiaal waaruit de muur is gemaakt.

2

SONY SULW1 - Stap 1: Controleren of u alle benodigde onderdelen voor de installatie hebt - 1

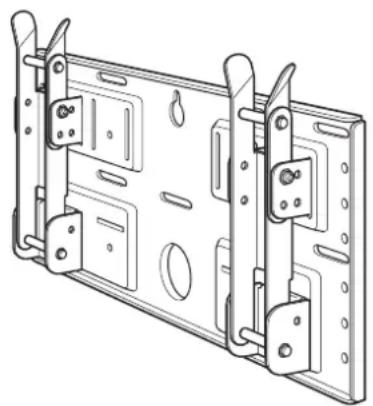

Pak de doos uit en controleer of de volgende onderdelen aanwezig zijn.

SONY SULW1 - Stap 1: Controleren of u alle benodigde onderdelen voor de installatie hebt - 2

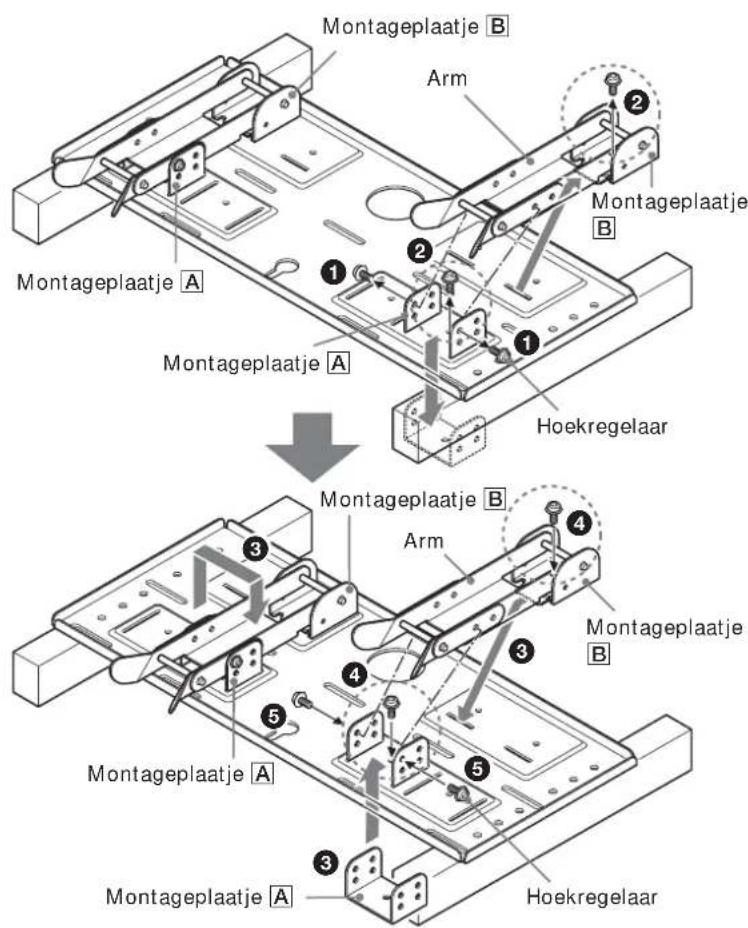

Stap 2: De positie van de montageplaatjes aanpassen (alleen voor de KLV-26HG2 en KLV-L32M1)

1
SONY SULW1 - Stap 2: De positie van de montageplaatjes aanpassen (alleen voor de KLV-26HG2 en KLV-L32M1) - 1

text_image Montageplaatje B Arm Montageplaatje B Montageplaatje A Montageplaatje A Hoekregelaar Montageplaatje B Arm Montageplaatje B Montageplaatje A Montageplaatje A Hoekregelaar

Als u een KDL-L32MRX1, KLV-L32MRX1 of KLV-30MR1 wilt installeren, slaat u stap 2 over en gaat u verder met stap 3.

①Verwijder de vier hoekregelaars (twee voor elk montageplaatje).
②Verwijder de vier schroeven waarmee de montageplaatjes op de plaat zijn bevestigd.
3 Verwijder de montageplaatjes A en plaats deze naar binnen gericht in de sleuven. Plaats beide armen en de montageplaatjes B op de montageplaatjes A.
④Zet de montageplaatjes vast op de plaat met de vier schroeven die u bij ② hebt verwijderd.
⑤Zet de armen vast op de montageplaatjes met de vier hoekregelaars die u bij ① hebt verwijderd.

Opmerkingen

  • Als u een ander beeldscherm dan de KLV-26HG2 of KLV-L32M1 wilt installeren, slaat u stap 2 over.
  • W anneer u een elektrische schroevendraaier gebruikt om de schroeven vast te draaien, moet de draaikracht ongeveer 2 N•m zijn.

Stap 3: De installatieplaats bepalen

1
SONY SULW1 - Stap 3: De installatieplaats bepalen - 1

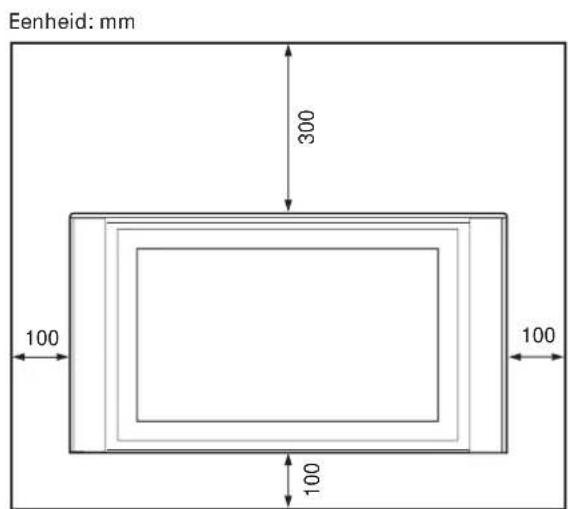

text_image Eenheid: mm 300 100 100 100

Laat ruimte vrij rondom het beeldscherm. U moet ten minste de hoeveelheid ruimte vrij laten die in het diagram wordt aangegeven tussen het beeldscherm en het plafond of uitstekende delen van de muur.

Tip

Zie de tabel (9 (NL)) voor de installatie-afmetingen van het beeldscherm.

SONY SULW1 - Tip - 1

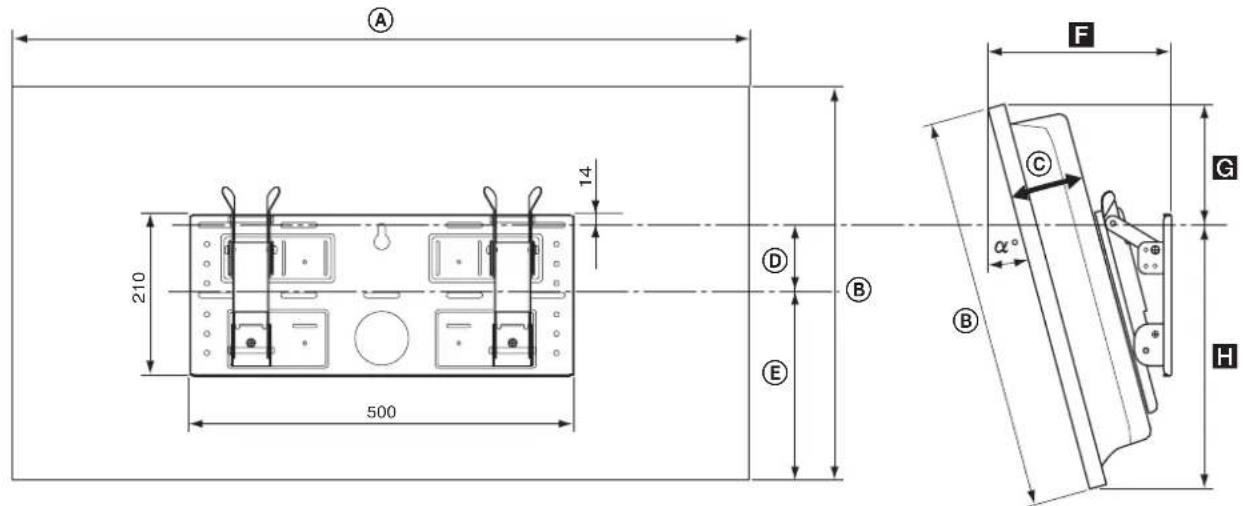

text_image A 14 210 500 D B E F C α° B G H
Model beeldschermAfmetingen beeldscherm Eenheid: mmLengte voor elke plaatsingshoek Eenheid: mmGewicht (-4)^*
ABCDEPlaatsingshoek ( ^ )FGH
KLV-30MR1971 524 9368 268 10°206 167 3520° 147 18833620 kg(80 kg)
5° 177 179345
15° 234 152258
20° 260 135363
KDL-L32MRX11.052 56997 31 29110° 219 2253390° 151 24732223 kg(92 kg)
5° 186 237331
15° 252 209345
20° 282 190350
KLV-L32MRX10° 167 15028015 kg(60 kg)
5° 194 139291
15° 244 122310
20° 266 113318
KLV-26HG2790 430 11865 215 10°220 129 3010° 165 28132317 kg(68 kg)
5° 198 273333
10°230262342
15° 262 248349
20° 292 231356

* De muur moet sterk genoeg zijn om ten minste vier keer het gewicht te kunnen dragen van het beeldscherm dat u wilt installeren.

SONY SULW1 - Tip - 2

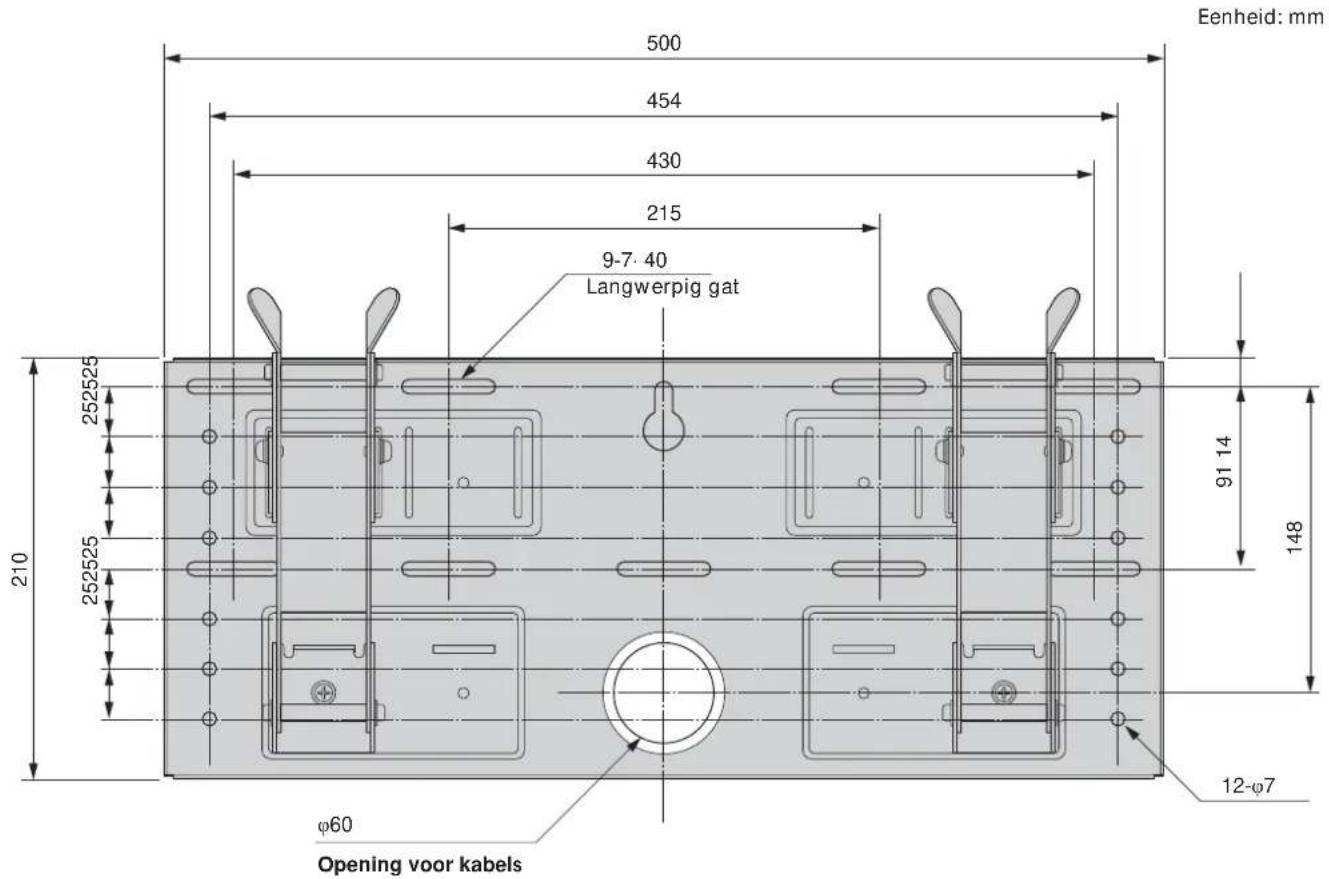

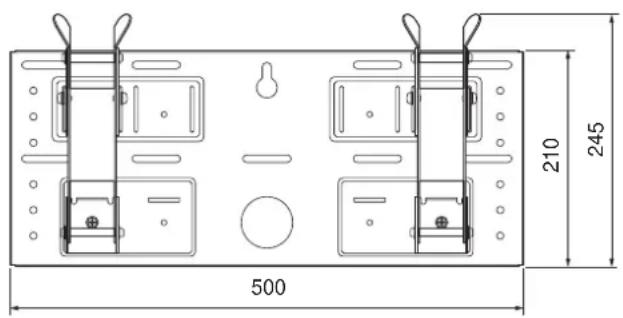

text_image Eenheid: mm 500 454 430 215 9-7. 40 Langwerpig gat 252525 210 252525 210 91 14 148 12-φ7 φ60 Opening voor kabels

Zie het bovenstaande diagram voor vereisten voor wandmontage (als u de muur versterkt of kabels door de muur leidt).

WAARSCHUWING

De muur moet sterk genoeg zijn om ten minste vier keer het gewicht te kunnen dragen van het beeldscherm dat u wilt installeren (9 (NL)). Controleer of de muur sterk genoeg is. Versterk de muur indien nodig.

Stap 4: De plaat op de muur monteren

1
SONY SULW1 - Stap 4: De plaat op de muur monteren - 1

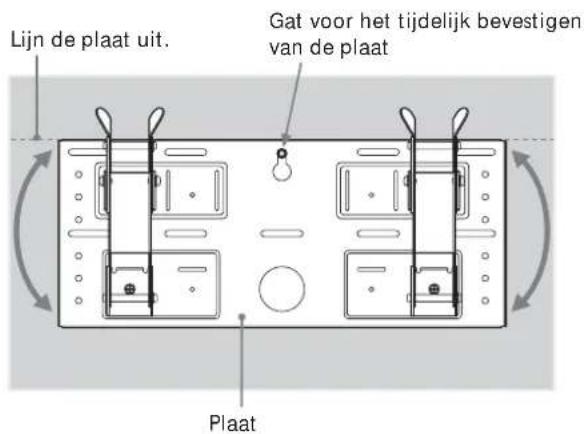

text_image Lijn de plaat uit. Gat voor het tijdelijk bevestigen van de plaat Plaat

Bevestig de plaat tijdelijk op de muur met een schroef. Lijn de plaat uit zodat deze waterpas is met de vloer.

WAARSCHUWING

  • De schroef die u voor deze procedure gebruikt, wordt niet bij het apparaat geleverd.
  • Selecteer een schroef die geschikt is voor het materiaal en de structuur van de muur.

2
SONY SULW1 - WAARSCHUWING - 1

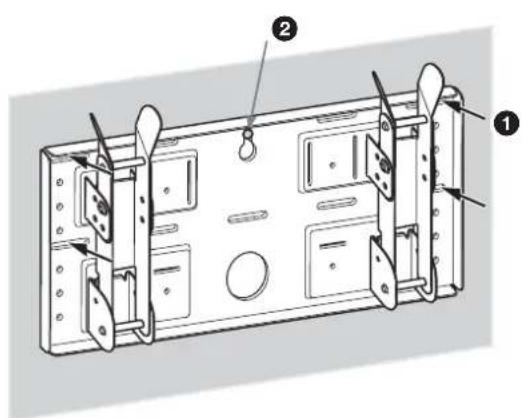

Bevestig de plaat op de muur met vier of meer M6-schroeven of gelijksoortige schroeven (niet bijgeleverd).

①Draai de schroeven stevig vast zodat de plaat het gewicht van het beeldscherm kan dragen.
② Draai de schroef die bij 1 is gebruikt, vast.

WAARSCHUWING

De muur moet sterk genoeg zijn om ten minste vier keer het gewicht te kunnen dragen van het beeldscherm dat u wilt installeren (9 (NL)). Controleer of de muur sterk genoeg is. Versterk de muur indien nodig.

3
SONY SULW1 - WAARSCHUWING - 1

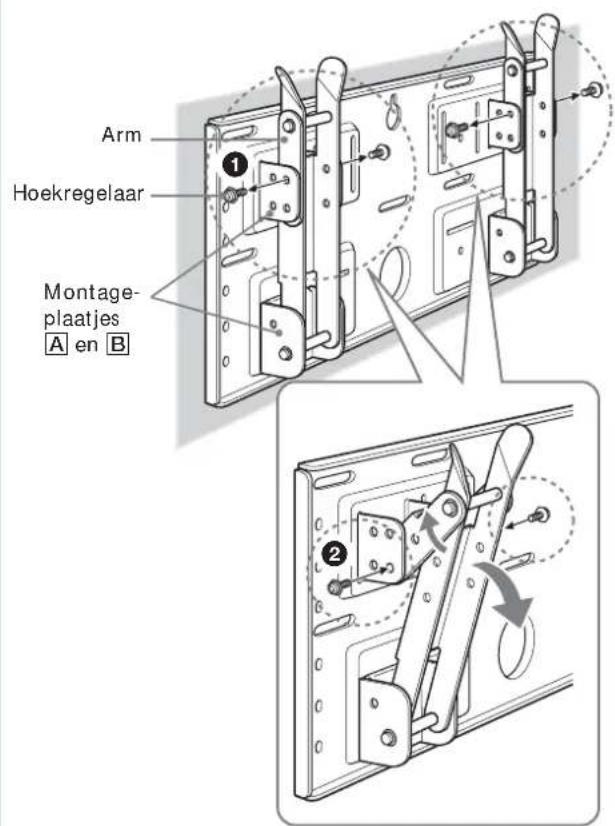

text_image Arm Hoekregelaar Montage- plaatjes A en B

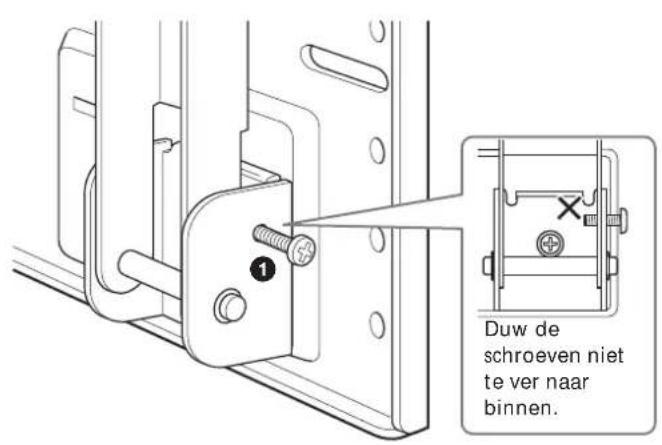

Pas de hoek van de armen aan.

Als u het beeldscherm verticaal wilt installeren, gelijk met de muur (0°), slaat u ① en ② hierna over. Controleer of de armen stevig op de plaat zijn bevestigd.

① Verwijder de vier hoekregelaars.
2Plaats deze in de schroefgaten die horen bij de gewenste hoek (5°, 10°, 15° of 20°) en draai deze stevig vast.

Opmerkingen

  • De hoek van de linker- en rechterarm moet gelijk zijn.

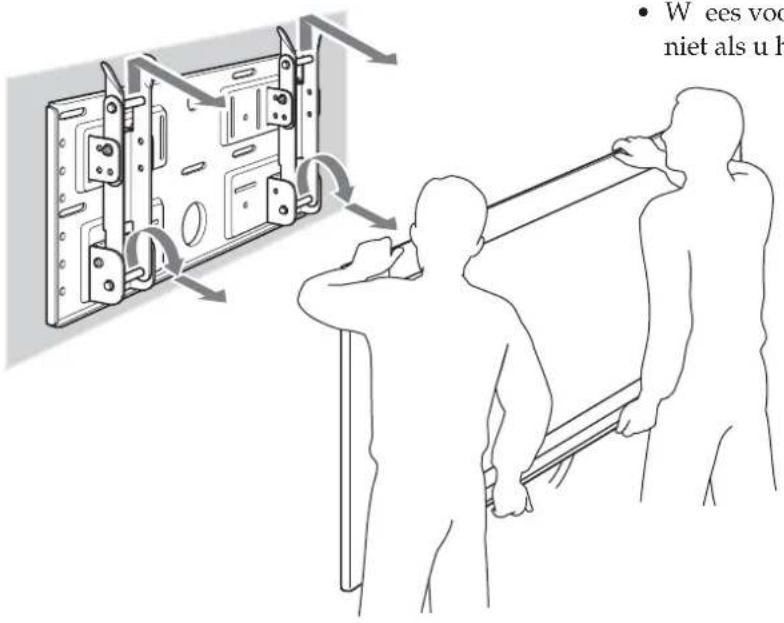

  • W ees voorzichtig en zorg dat uw vingers niet beklemd raken als u de hoek van de armen aanpast.
  • W anneer u een elektrische schroevendraaier gebruikt om de schroeven vast te draaien, moet de draaikracht ongeveer 2 N•m zijn.
  • Controleer of de montageplaatjes stevig op de plaat zijn bevestigd.

Stap 5: Het beeldscherm losmaken van de tafelstandaard

De procedure verschilt, afhankelijk van het model van het beeldscherm. Voer de procedure uit die hoort bij het beeldscherm dat u wilt installeren.

KLV-26HG2

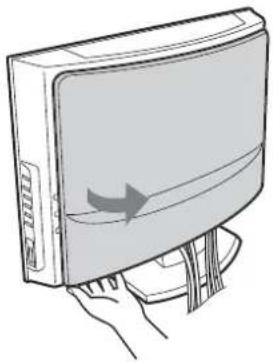

① Trek aan de benedenhoek (rechts of links) van het achterpaneel. Trek vervolgens aan de andere benedenhoek.
②Houd het achterpaneel met beide handen vast en trek dit naar u toe. Het achterpaneel komt los van het beeldscherm.

Opmerking

Leg het beeldscherm met de voorzijde naar beneden op een zachte doek voordat u naar ③ gaat.

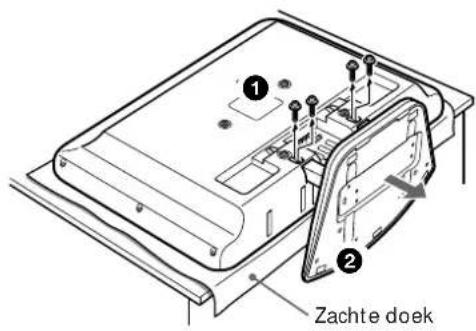

③ Verwijder de twee kleine schroeven uit de klem. Maak de klem van de tafelstandaard los.
4 Verwijder de vijf schroeven uit de tafelstandaard.
⑤ Til de standaard iets omhoog en trek de standaard naar u toe. De standaard komt los van het beeldscherm.

Opmerkingen

  • Leg het beeldscherm met de voorzijde naar beneden op een stabiele en vlakke ondergrond en zorg dat het voetstuk van de standaard omhoog is gericht. Als u de voorkant van het beeldscherm en het voetstuk van de standaard op dezelfde ondergrond legt, staat het beeldscherm scheef en dus niet stabiel. Dit kan gevaarlijk zijn.
  • Als u de tafelstandaard verwijdert, moet u deze stevig vasthouden.

1
SONY SULW1 - Opmerkingen - 1

text_image Schroeven die bij ④ worden verwijderd ④ ⑤

KLV-30MR1

① Verwijder de twee schroeven uit de tafelstandaard.

Opmerking

Leg het beeldscherm niet neer als u deze procedure uitvoert.

② Terwijl u het voetstuk van de standaard vasthoudt, tilt u het beeldscherm enigszins omhoog en bij de standaard vandaan. Het beeldscherm komt los van de standaard. Ten minste twee personen moeten het beeldscherm vasthouden en dragen.

Opmerkingen

  • T en minste twee personen moeten samenwerken bij deze procedure.
  • Als u het beeldscherm omhoog tilt, moet u het voetstuk van de standaard vasthouden zodat dit niet tegelijk met het beeldscherm wordt opgetild.

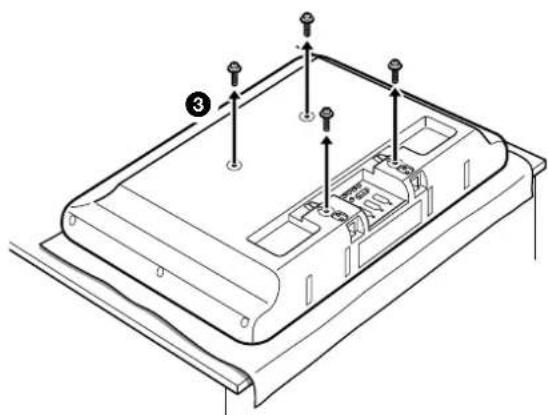

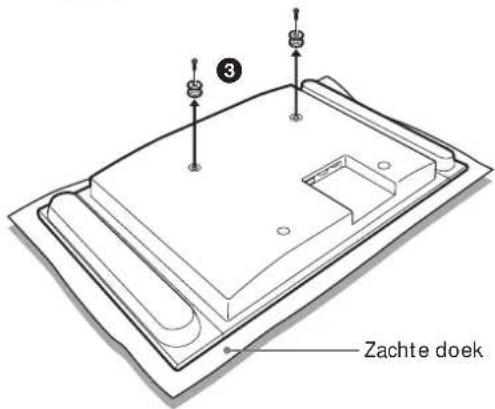

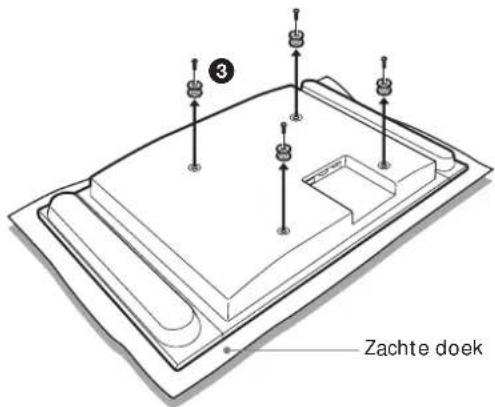

    ③Verwijder de vier haakjes uit het achterpaneel van het beeldscherm.

Opmerking

Leg het beeldscherm met de voorzijde naar beneden op een zachte doek.

SONY SULW1 - Opmerking - 1

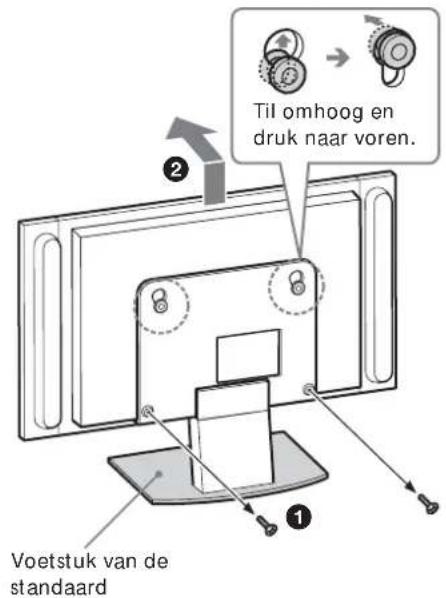

text_image Til omhoog en druk naar voren. Voetstuk van de standaard

SONY SULW1 - Opmerking - 2

text_image 3 Zachte doek

KDL-L32MRX1 KLV-L32MRX1

① Verwijder de twee schroeven uit de tafelstandaard.

Opmerking

Leg het beeldscherm niet neer als u deze procedure uitvoert.

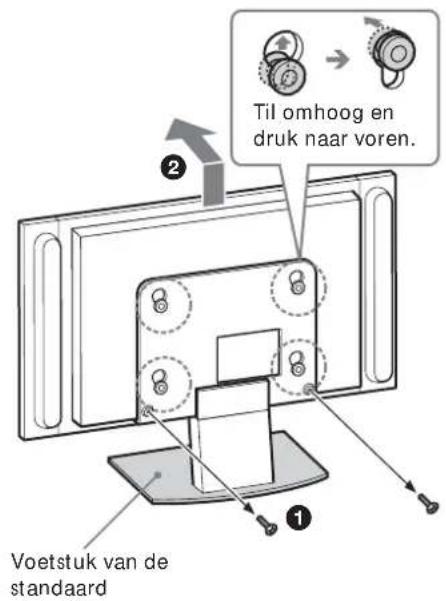

② Terwijl u het voetstuk van de standaard vasthoudt, tilt u het beeldscherm enigszins omhoog en bij de standaard vandaan. Het beeldscherm komt los van de standaard. Ten minste twee personen moeten het beeldscherm vasthouden en dragen.

Opmerkingen

  • T en minste twee personen moeten samenwerken bij deze procedure.
  • Als u het beeldscherm omhoog tilt, moet u het voetstuk van de standaard vasthouden zodat dit niet tegelijk met het beeldscherm wordt opgetild.
    ③ Verwijder de twee haakjes uit het achterpaneel van het beeldscherm.

Opmerking

Leg het beeldscherm met de voorzijde naar beneden op een zachte doek.

SONY SULW1 - Opmerking - 1

text_image Til omhoog en druk naar voren. Voetstuk van de standaard

SONY SULW1 - Opmerking - 2

text_image 3 Zachte doek

KLV-L32M1

Opmerking

Leg het beeldscherm met de voorzijde naar beneden op een zachte doek voordat u naar ① gaat.

① Verwijder de vier schroeven uit het achterpaneel van het beeldscherm.
②Trek de standaard naar u toe. De standaard komt los van het beeldscherm.
③ Verwijder de vier schroeven uit het achterpaneel van het beeldscherm.

Opmerkingen

- Leg het beeldscherm met de voorzijde naar beneden op een stabiele en vlakke ondergrond en zorg dat het voetstuk van de standaard omhoog is gericht. Als u de voorkant van het beeldscherm en het voetstuk van de standaard op dezelfde ondergrond legt, staat het beeldscherm scheef en dus niet stabiel. Dit kan gevaarlijk zijn.

- Als u de tafelstandaard verwijdert, moet u deze stevig vasthouden.

SONY SULW1 - Opmerkingen - 1

text_image ① ② Zachte doek

SONY SULW1 - Opmerkingen - 2

Stap 6: Het beeldscherm op de plaat monteren

WAARSCHUWING

Sluit het netsnoer niet aan op een stopcontact voordat de installatie is voltooid. Als het netsnoer beklemd raakt, kan er kortsluiting ontstaan. Dit kan elektrische schokken veroorzaken.

Wees voorzichtig en struikel niet over de kabels of het beeldscherm.

1

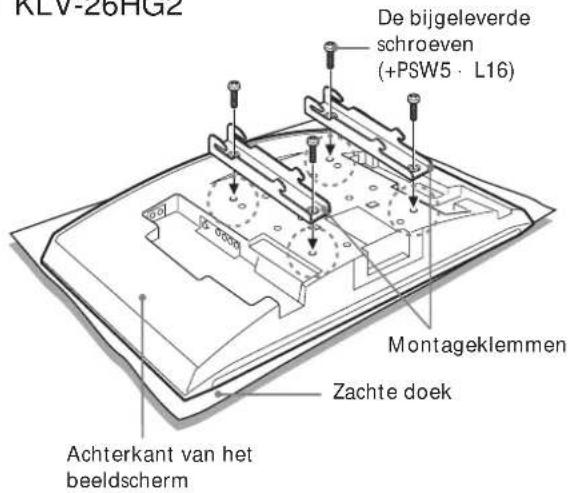

KLV-26HG2
SONY SULW1 - 1 - 1

text_image KLV-26HG2 De bijgeleverde schroeven (+PSW5 · L16) Montageklemmen Zachte doek Achterkant van het beeldscherm

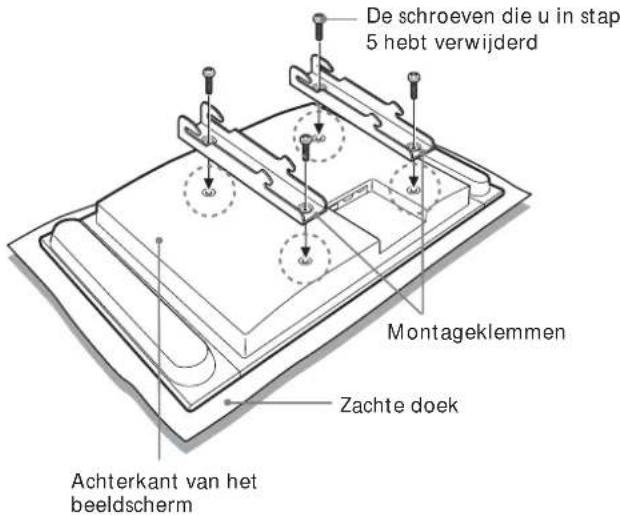

KDL-L32MRX1/KLV-L32MRX1/KLV-30MR1
SONY SULW1 - 1 - 2

text_image De schroeven die u in stap 5 hebt verwijderd Montageklemmen Zachte doek Achterkant van het beeldscherm

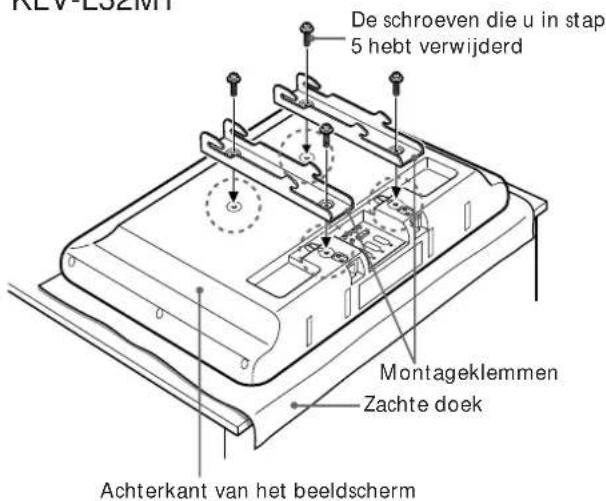

KLV-L32M1
SONY SULW1 - 1 - 3

text_image DE schroeven die u in stap 5 hebt verwijderd Montageklemmen Zachte doek Achterkant van het beeldscherm

Lijn de gaten van de montagehaken uit met de bijbehorende gaten op de achterkant van het beeldscherm. Bevestig deze op het beeldscherm met de vier schroeven.

Gebruik voor de KLV-26HG2 de bijgeleverde schroeven (+PSW5 · L16). Gebruik voor de KDL-L32MRX1, KLV-L32MRX1, KLV-30MR1 en KLV-L32M1 de schroeven die u in stap 5 hebt verwijderd.

Opmerkingen

  • Leg het beeldscherm met de voorzijde naar beneden op een zachte doek.
  • W anneer u een elektrische schroevendraaier gebruikt om de schroeven vast te draaien, moet de draaikracht ongeveer 2 N•m zijn.

SONY SULW1 - Opmerkingen - 1

text_image Opening voor kabels

Sluit het bijgeleverde netsnoer en de bijgeleverde kabels aan.

Sluit het netsnoer en de kabels aan op de bijbehorende aansluitingen aan de achterkant van het beeldscherm. Raadpleeg de gebruiksaanwijzing voor het beeldscherm voor meer informatie over het aansluiten van de kabels.

Als de kabels door een muur moeten worden geleid, leidt u deze door een gat dat in de muur is gemaakt voor de kabel (10 (NL)).

Opmerkingen

  • U kunt de kabels niet aansluiten op het beeldscherm nadat u dit op de plaat hebt gemonteerd.
  • Als de kabels door de muur moeten worden geleid, moet u dit werk uitbesteden aan een bevoegde installateur.

3
SONY SULW1 - Opmerkingen - 1

text_image Duw de schroeven niet te ver naar binnen.

SONY SULW1 - Opmerkingen - 2

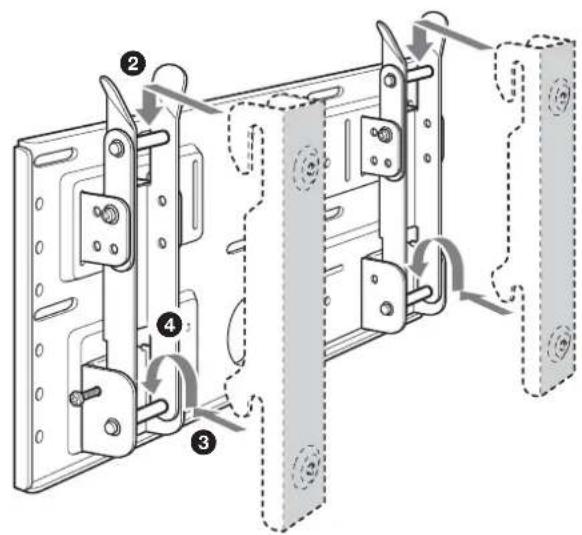

Monteer het beeldscherm op de plaat.

① Als u de armen tijdelijk wilt vergrendelen, plaatst u de twee borgschroeven (+B5 · L12, bijgeleverd) vanaf de buitenkant in de gaten in de montageplaatjes B.
2Plaats de bovenste haken van de montagehaken op de bovenste stangetjes van de armen.
③Plaats de onderste haken van de montagehaken op de onderste stangetjes van de armen.
4 Terwijl u het beeldscherm naar de plaat duwt, tilt u het beeldscherm langzaam omhoog en plaatst u de onderste haken van de armen op de onderste stangetjes.
⑤ Controleer of de acht haken goed zijn geplaatst op de bijbehorende stangetjes.
⑥ Draai de borgschroeven vast die u bij ① hebt bevestigd.

Opmerking

Als u de borgschroeven te ver in de gaten duwt (1), belemmeren de uiteinden van de schroeven de onderste haken als u deze haken op de stangetjes plaatst (4).

Controleer of u alle procedures op de juiste manier hebt voltooid

Controleer het volgende.

  • De acht haken zijn goed op de bijbehorende stangetjes geplaatst.
  • De kabels zijn niet gedraaid en niet beklemd.
  • De twee borgschroeven zijn goed vastgedraaid.

WAARSCHUWING

Als de eenheid niet goed is gemonteerd, kan deze vallen en letsel veroorzaken of de eenheid beschadigen. Als de kabels niet goed zijn geleid, kan er kortsluiting ontstaan. Dit kan brand en elektrische schokken veroorzaken. Controleer voor uw eigen veiligheid of alle procedures op de juiste manier zijn uitgevoerd.

Het beeldscherm verwijderen

Voor Sony dealers

1

Trek de stekker van het netsnoer uit het stopcontact.

2

Verwijder de twee borgschroeven.

3

Twee of meer personen moeten het beeldscherm optillen en verwijderen van de plaat.

WAARSCHUWING

  • T en minste twee personen moeten het beeldscherm vasthouden en dragen.
  • Zorg dat u niet achter de kabels blijft hangen als u het beeldscherm verwijdert.
  • W ees voorzichtig en bezeer uw handen en vingers niet als u het beeldscherm verwijdert.

SONY SULW1 - WAARSCHUWING - 1

text_image • W ees voor niet als u h

Technische gegevens

Eenheid: mm

Gewicht: 3,4 kg

SONY SULW1 - Technische gegevens - 1

text_image 210 245 500

SONY SULW1 - Technische gegevens - 2

SONY SULW1 - Technische gegevens - 3

text_image 270 40

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : SONY

Model : SULW1

Categorie : Wandsteun
