SUWL500 - Wandsteun SONY - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurbeugel voor televisie
Merk	Sony
Model	SUWL500
Gewicht	4,7 kg (10 lb 6 oz)
Materiaal	Metaal
Kantelhoek	0°, 5°, 10°, 15° of 20°
Compatibiliteit	Sony LCD-televisies 32 tot 46 inch (modellen KDL-46D30xx, KDL-40D30xx, KDL-32D30xx, enz.)
Installatie	Alleen door een erkende installateur
Minimale wandbelasting	4 maal het gewicht van de televisie
Wandbevestigingsschroeven	4 schroeven van 8 mm diameter (niet meegeleverd)
Meegeleverde accessoires	Basisbevestigingsbeugel (2), bevestigingshaak (2), schroeven (+PSW6×16) (4), schroeven (+BVST4×12) (6), inbussleutel (1)
Veiligheid	Niet demonteren, aanpassen of niet-gespecificeerd apparaat installeren. Niet op de televisie leunen.
Onderhoud	Reinigen met een zachte, droge doek. Geen vloeistoffen gebruiken.
Repareerbaarheid	Niet door de gebruiker te repareren. Neem contact op met een erkende installateur.

Veelgestelde vragen - SUWL500 SONY

Welke televisies zijn compatibel met de Sony SUWL500 beugel?

De beugel is ontworpen voor Sony LCD-televisies van de series KDL-46D30xx, KDL-40D30xx, KDL-32D30xx en andere modellen die in de handleiding worden vermeld. Raadpleeg de volledige lijst met compatibele modellen in de handleiding.

Wat is het maximale gewicht dat de SUWL500 kan dragen?

Het gewicht van de beugel zelf is 4,7 kg. De maximale belasting hangt af van de televisie, maar de wand moet ten minste 4 maal het gewicht van de televisie kunnen dragen.

Is de kanteling verstelbaar?

Ja, de kantelhoek kan worden ingesteld op 0°, 5°, 10°, 15° of 20° met behulp van de meegeleverde inbussleutel.

Welke schroeven zijn nodig om de beugel aan de muur te bevestigen?

U moet ten minste 4 schroeven van 8 mm diameter gebruiken die geschikt zijn voor het muurmateriaal. Deze schroeven worden niet meegeleverd met de beugel.

Kan ik de beugel zelf installeren?

Nee, de installatie moet worden uitgevoerd door een erkende Sony-dealer of een professionele installateur. Een verkeerde installatie kan leiden tot het vallen van de televisie en letsel.

Hoe stel ik de kantelhoek in?

Maak de bevestigingshaak los, verwijder de twee schroeven van de basis van de arm, kies het gat dat overeenkomt met de gewenste hoek (5, 10, 15 of 20 graden) en draai de schroeven weer vast. Beide armen moeten op dezelfde hoek worden ingesteld.

Kan de televisie gemakkelijk worden verwijderd?

Ja, koppel eerst de stroomkabel los, verwijder de twee onderste bevestigingsschroeven, til de televisie vervolgens op om deze los te haken. Laat u helpen door een andere persoon.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Demonteer of wijzig de beugel nooit, installeer geen niet-compatibele televisie, leun niet op de televisie en zorg ervoor dat de muur voldoende stevig is. Lees de handleiding aandachtig.

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt ook een vertaling per e-mail aanvragen.

Wat te doen als de muur niet sterk genoeg is?

De muur moet ten minste 4 maal het gewicht van de televisie kunnen dragen. Als dat niet het geval is, versterk de muur dan vóór installatie of kies een andere locatie. Raadpleeg een professional.

GEBRUIKSAANWIJZING SUWL500 SONY

Dank u voor de aankoop van dit product.

Voor klanten

Om dit product te kuren installereren is afdoende deskundigheid nodig. Besteed de installmente UIT aan dealers van Sony of aan aannemers met een vergunning, en schenkijdens de installmente speciale aandacht aan de veiligheid. Sony is Niet aansprakelijk voor schade of letsel als gevolg van het onjuist handelen of een onjuiste installmente of de installmentie van een ander product dan het opgegeven product. Uw wettelijk rechten (indien van toepassing) worden nicht aangetast.

WAARSCHUWING

Als er geen reckening worden gehonden met deeiligheidsmaatregelen of als het product onjuist worden gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing worden beschreiben hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zichn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aanachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Om dit product te konnen installereren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodate u de installmentie veilig kunt uitvoeren. Sony is Niet aansprakelijk voor schade of letsel als gezolg van onjuist handelen of een onjuiste installmentie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geinstalleerd.

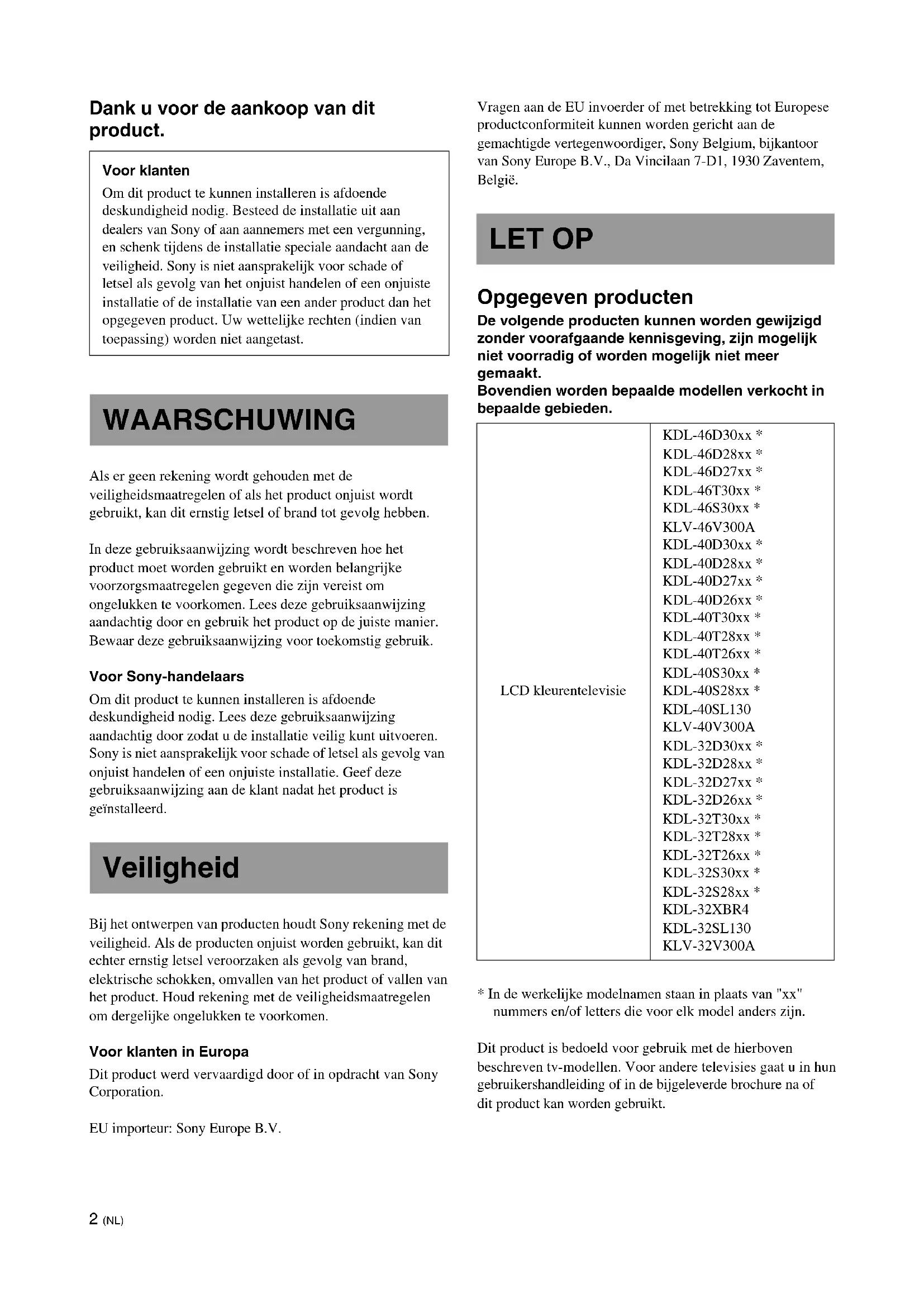

Veiligheid

Bij het ontwerpen van producten houdt Sony reckening met de verilgheid. Als de producten onjuist worden gebruikt, kan dit echter ernstig letsel verroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd reckening met de verilgheidsmaatregelen om dergelijkke ongelukken te voorkomen.

Voor klanten in Europa

Dit product werd vervaardigd door of in opdracht van Sony Corporation.

Vragen aan de EU invoerder of met betrekking tot Europese productconformiteit können worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

LET OP

Opgegeven producten

De volgende producten können worden gewijzigd zonder voorafgaande kennisgeving, zich möglichn Niet voorradig of worden möglichn Niet meer gemaakt.

Bovendien worden bepaalde modellen verkocht in bepaalde gebieden.

LCD kleurentelevisie

KDL-46D30xx * KDL-46D28xx * KDL-46D27xx * KDL-46T30xx * KDL-46S30xx * KLV-46V300A KDL-40D30xx * KDL-40D28xx * KDL-40D27xx * KDL-40D26xx * KDL-40T30xx * KDL-40T28xx * KDL-40T26xx * KDL-40S30xx * KDL-40S28xx * KDL-40SL130 KLV-40V300A KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A

• In de werkelijkke modelnamen staan inplaats van "xx" nummers en/of letters die voor elk model anders zijn.

Dit product is bedoeld voor gebruik met de hierboven beschreiben tv-modellen. Voor andere televisies gaat u in hun gebruikershandleiding of in de bijgeleverde brochure na of dit product kan worden gebruikt.

Voor klanten

WAARSCHUWING

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Besteed de installmente UIT aan bevoegde installateurs en houdkleine kinderenuit de buurtijdens de installmente.

Als de wandmontagesteun of de tv Niet correct worden geinstalleerd, kann den volgende ongelukken plaatsvinden. Zorg ervoor dat de installmente wordenuitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstig letselveroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun worden bevestigd, instabiel of ongelijk is of Niet loodrecht op de vloer staat, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. De muur要去 sterk genoog zijn om ten minste vier ker het gewicht van de tv te dragen. (Raadpleeg de instructies van uw tv voor het gewicht.)
• Als de wandmontagesteun Niet stevig genoeg op de muur wordt bevestigd, kan de steun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werkuitbesteden aan bevoegde installateurs.

Als andere Personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg Hebben. Ten minste twee Personen要去en de tv dragen of van de steun halen.

Mors geen vloeistoffen op de tv.

Als de tv nat worden, kan dit brand of elektrische schokken tot gevolg—hebben.

Verwijder de schroeven Niet nadat det tv op de steun is bevestigd.

Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Haal de wandmontagesteun Niet uit elkaar en pas de onderdelen van de steun Niet aan.

Als u dit wel doet, kan de

wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de steun.

Deze wandmontagesteun is alleen geschickt voor gebruik met de opgegeven producten. Als u andere apparaten dan de opgegeven producten plaatst, können die vallen of kapot gaan. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Dek de ventilatieopeningen van de tv Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek) kan de tv of monitor oververhit raken. Dit kan brand tot gevolg hebben.

Plaats geen ander gewicht dan de tv op de wandmontagesteun.

Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Leun Niet op en hang Niet aan de tv. De tv kan op u vallen en ernstig letselveroorzaken.

Stel de tv nicht bloot aan regen of vocht.

Dit kan brande elektrische schokken tot gevolg hebben.

Installer de tv nooit op hete, vochtige of erg stoffigeplaatsen of op een plaats waar de tv worden blootgesteld aan mechanische trillingen.

Als u dit wel doet, kan dit brand of elektrische schokken tot gevolg—hebben.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen)uit de buurt van de tv.

Houd ontvlambare voorwerpen en open vuur (zoals kaarsen)uit de buurt van de tv om brand te voorkomen.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Installer de wandmontagesteun nicht op een muuroppervlak waar de hoeken of zijkanten van de tvuitsteken.

Installer de wandmontagesteun Niet op muuroppervlakken, zoals een pilaar, waar de hoeken of zijkanten van de tv uitsteken. Als een persoon of voorwerp谈起en een uitstekende hoek of zichkant van de tv botst, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Oefen nicht te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen Niet te veel drukuit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Installer de tv nicht boven of onder de airconditioning.

Als de tv voor langerearend wordt blootgesteld aan waterlekkage of luchtcirculatie van de airconditioning, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Voorzorgsmaatregelen

• Als u de tv langerearend gebruikt terwijl deze op de wandmontagesteun is bevestigd, kan de muur achefer of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Wordt de wandmontagesteun verwijderd nadat u deleze aan de muur heeft bevestigd, dan blijven de schroefgaten zichtaar.
• Als er darüber de muur voedingskabels van 300 ohm lopen, kurz u deze kabels het Besteervangen door coaxkabels van 75 ohm. Als u toch voedingskabels van 300 ohm要去 gebruiken, controlleren dan vór de installmente of er voldoende ruimte:tussen de tv en de voedingskabels darüber de muur is.Voordat de steun wordt geinstalleer, moet u contact opnemen met de bevoegde installerateur over een geschikte installmenteplaats (geen radiostoring, enzovoort).

De wandmontagesteun installeren

Voor Sony-handelaars

WAARSCHUWING

Voor kanten

Om dit producte kunnen installereren is afdoende deskundigheid nodig. Besteed de installmentie uit aan dealers van Sony of aan aannemers met een vergunning, en schenk tijdens de installmentie speciale aandacht aan de verilgheid.

Voor Sony-handelaars

De volgende instructies zijn alleen voor Sony-handelaars. Lees de bovenstaande veiligheidsmaatregelen aanachtig door en houd voldoende rekening met de verilheidijdens het installereren, onderhonden en controlleren van dit product.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de wandmontagesteun vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Gebruik schroeven die geschikt zijn voor het materiaal waarvan de muur is gemaakt en zorg ervoor dat u de steun stevig bevestigt met vier of meer schroeven met een diameter van 8mm (of gelijkwaardig).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Monteer de steun op de juiste manier volgens de procedure in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de muur valt, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit Niet doct, kan de tv vallen. Dit kan lichamelijk letsel of beschadiging van de tv tot gevolg hebben.

Stel de tv Niet bloot aan schokken tijdens de installment.

Als de tv worden blootgesteld aan schokken, kan die vallen of kapot gaan. Dit kan letsel tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit nicht doet, kan de tv vallen. Dit kan letsel tot gevolg hebben.

Als de tv op de juiste manier is geinstalleerd,要去en de kabels goed worden vastbezet.

Als Personen of voorwerpen verward raken in de kabels, dan kan dit letsel of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoor en de verbindingskabel nichtbeklemd raken.

Als het netsnoer of de verbindingskabel beklemd raaktussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd waardoor kortsluiting of een stroomonderbreking

kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

Wees voorzichtig en bezeer uw handen en vingers Nietijdens de installment.

Wees voorzichtig en.bezeer uw handen en vingers Nietijdens het installereren van de wandmontagesteun of de tv.

De schroeven die nodig zijn om de wandmontagesteun aan de muur te bevestigen, worden nicht bijgeleverd.

Als u de wandmontagesteun installeert, moet u schroeven gebruiken die geschikt zijn voor het materiaal en de structuur van de muur.

Voor instructies voor de installment van de wandmontagesteun op uw tv downloadt u de informatie op de website van SONY.

Voor installmentie

Als u een tevisie wenst te installereren die nicht vermeld is op pagina 2, dient u zich gebruikershandleiding of de bijgeleverde brochure teraadplegen.

Stap 1: Onderdelen benodigd voor de installmenten controlleren

1 Leg vier ofmeer schroeven met een diameter van 8 mm of gelijkwaardige schroeven (niet bijgeleverd) en een schroevendraier klaar. Kies schroeven die geschikt zich voor het materiaal waarvan de muur is gemaakt.

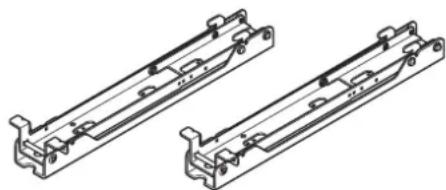

2 Pak de kartonnen doos uit en controller of de volgende onderdelen aanwezig zich.

Basissteun (2)

Montagehaak (2)

Schroef (+PSW6× 16) (4) Schroef (+BVST4× 12) (6)

Installatieplek bepalen

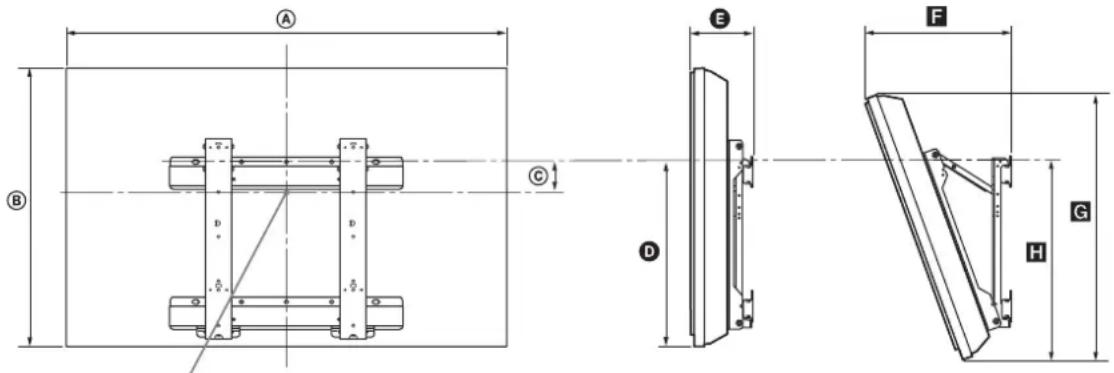

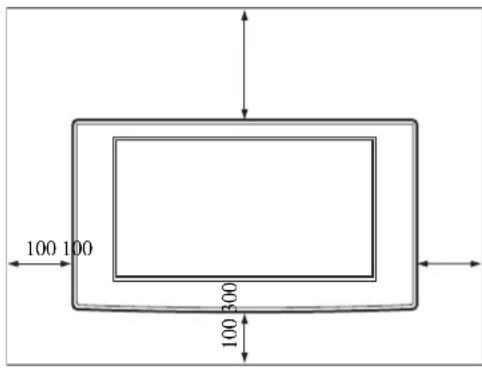

1 Raadpleeg de maattabel voor installmentie van de tv op pagina 12 om de installmentiek te bepalen.

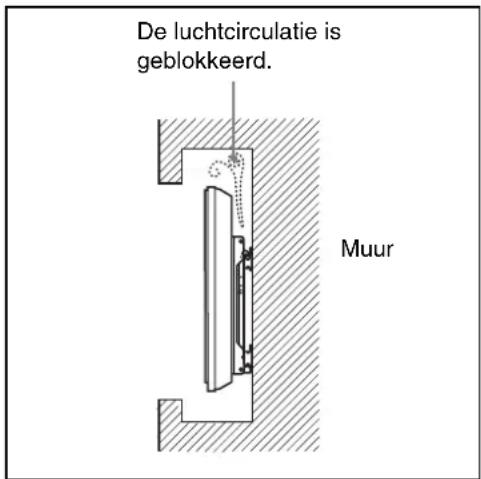

Zorg voor de juiste speling tussen de tv en het plafond en uitstekende onderdelen van de muur, zoals hieronder weergegeven.

Eenheid: mm

Installer de tv nooit Zoals hieronder getoond:

Opmerking

Als u de kabels door de muur wilt geleiden, maak dan een gat in de muur om de kabels door te steken voordat u start met de installmentie.

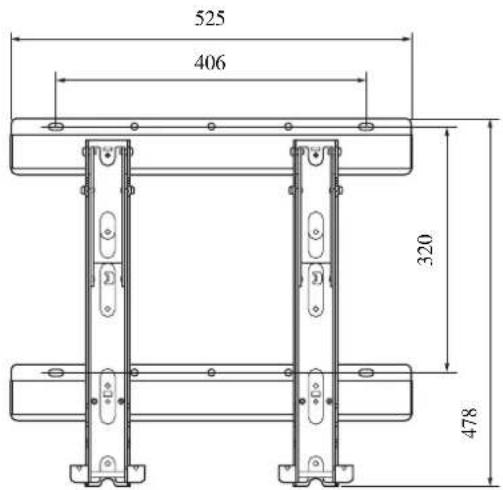

Raadpleeg het maatschema voor wandmontage op pagina 13 en bepaal de posities van de schroeven om de basissteun te bevestigen.

WAARSCHUWING

De muur waartegen de tv worden gemonteerd,要去 geschikt zich om ten minste viermaal het gewicht van de tv te dragen (raadpleeg de instructies van uw tv voor het gewicht).

Bepaal de sterkte van de muur waartegen de tv worden gemonteerd. Verstevig de muur voldoende, indien moodzakelijk.

Stap 3: De basissteun aan de muur vastmaken

1

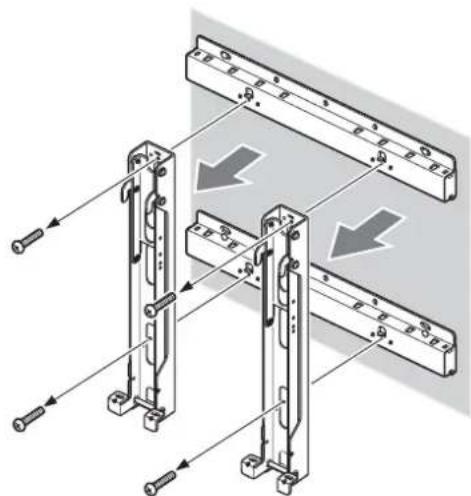

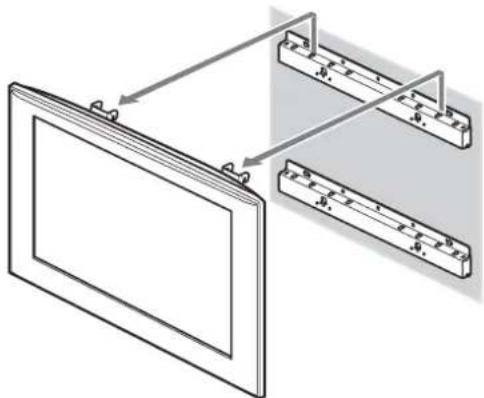

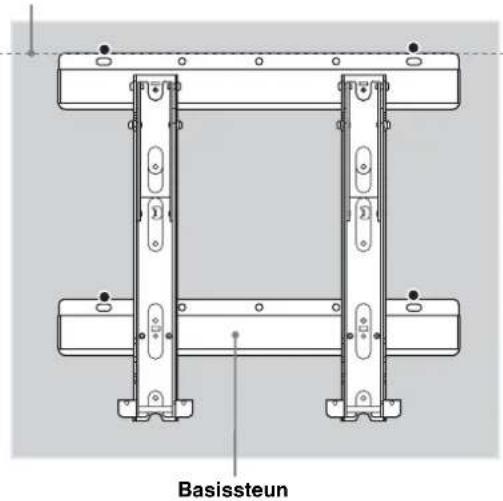

Maak de basissteun aan de muur vast met behulp van vier of meer schroeven met een diameter van 8 mm of gelijkwaardige schroeven (niet bijgeverd).

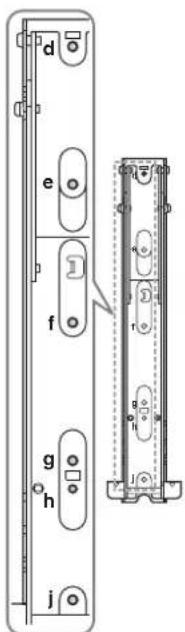

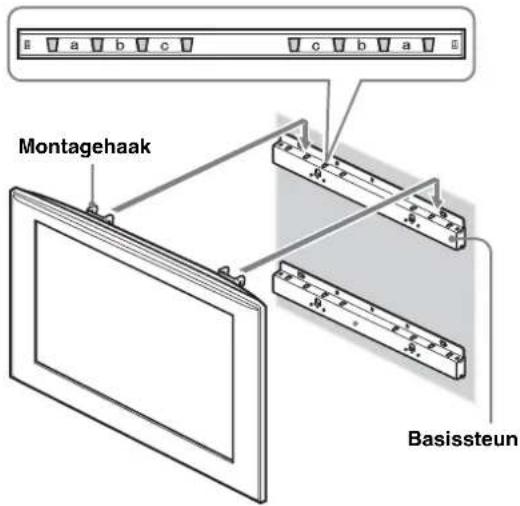

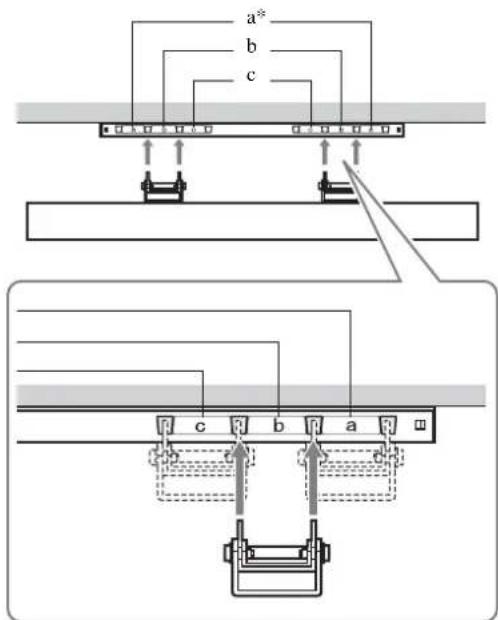

Bepaal de schroefgaten (d, h) om de montagehaak aan de basissteun te bevestigen. Bevestig ze verwolgens stevig met de bijgeleverde schroeven (+BVST4× 12)

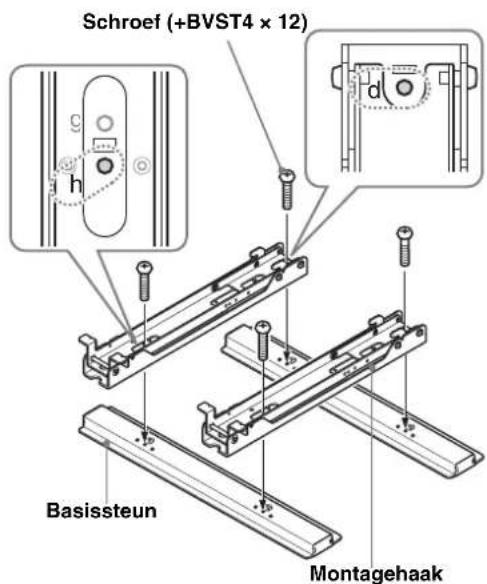

Maak de basissteun en de montagehaak vast aan de muur met behulp van vier of meer schroeven met een diameter van 8mm of gewijkwaardige schroeven (niet bijgeleverd).

Selecteer vier schroefgaten met de markings weergegeven in het onderstaande schema en draai de schroeven stevig vast zodat zeiet loskomen.

Breng de staat zodenig in lijn dat deze precies hangt.

3Verwijder de schroeven die zijn vastgedraaidijdens procedure 1 en kaak de montagehaak los van de basissteun.

LET OP

Let op dat u de montagehaak Niet laat vallen wanner u de schroeven van de montagehaak verwijdert.

WAARSCHUWING

• De schroeven die nodig zijn voor deze procedure worden Niet bijgeleverd. Kies schroevenuit die geschiktijken voor het materiaal en de structuur van de muur.
• Gebruik meer schroeven als u de basissteun nicht stevig genoeg kunt vastmaken.
• Controller of de basissteun stevig aan de muur is bevestigd.

Stap 4:

Voorbereiding van de installmentie van de tv

Als u een tevisie wenst te installereren die nicht vermeld is op pagina 2, dient u zich gebruikershandleiding of de bijgeleverde brochure te raadplegen.

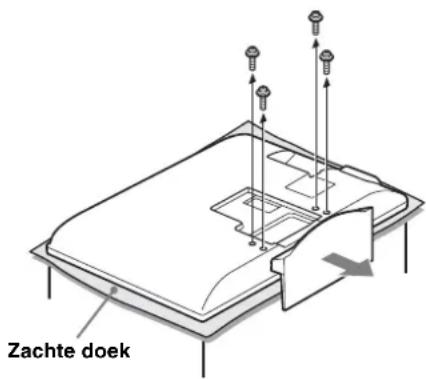

1 Verwijder de schroeven van de城县. Maak verwolgens de tafelstandaard los van de tv.

Leg de tv met het scherm maar beneden op een stabel Werkblad dat is bedekt met een doeK.

Voor gebruikers van de volgende tv's:

KDL-46/40D30xx , KDL-46/40D28xx ,

KDL-46/40D27xx . KDL-40D26xx .

KDL-46/40T30xx , KDL-40T28xx ,

KDL-40T26xx , KDL-46/40S30xx ,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Voor gebruikers van de volgende tv's:

KDL-32D30xx , KDL-32D28xx ,

KDL-32D27xx , KDL-32D26xx ,

• In de werkelijkke modelnamen staan inplaats van "xx" nummers en/of letters die voor elk model anders zijn.

Opmerkingen

• Wanner u de tafelstandaard van de tv verwijdert, legt u de tv met het scherm maar beneden op een stabel oppervlak dat groter is dan de tv.
• Om beschadiging van het oppervlak van hetLCD-schemt te voorkomen,plaatst u een zachtde dock op het werkblad.

LET OP

• Als cr druk wordt uitgeoefend op het oppervlak van dc tv of als het wordt blootgesteld aan schokken, kan het lcd-schem briken of beschadigd worden.
• Leg de tv met het scherm waar beneden op een stabel en horizontaal oppervlak, verwijl de tafelstandaard over de rand van het oppervlak hangt. Als u het scherm en de basis van de tafelstandaard op hetzelfde horizontale oppervlakplaatst, zorgt dit voor onstabiele werkomstandigheden en kan de tv beschadigd worden.
  Houd de tafelstandaard stevig vast met beiden handen wanneer u deleze losmaakt van de tv.

Als u cen elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 2N· m 20kgf· cm . Hef de montagehaak Niet op voordat de schroeven (telkens twee schroeven voor links/rechts) zijn vastgedraaid. Hierdoor kan de montagehaak of de tv-kast cervormen.

2

Raadpleeg het schema/tabel plaats schroeven en haak op webpage 13, bepaal de posities van de schroeven en bevestig de montagehaak aan de hinterkant van de tv.

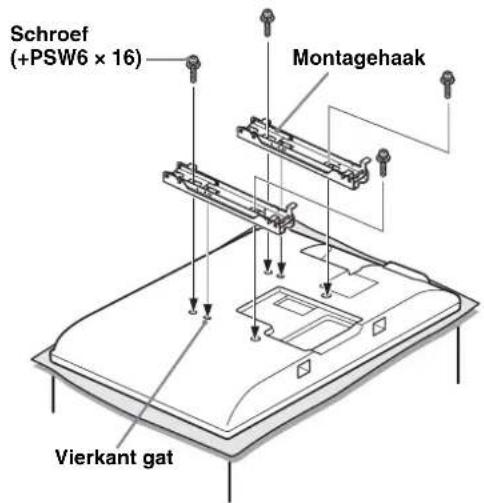

1 Bevestig de montagehaak tijdelijk aan dechterkant van de tv met behulp van de vier bijgeleverde schroeven (+PSW6× 16)
Zorg ervoor dat beiden schroeven stevig zijn vastgedraaid met bezelfde wringkracht aan de achterkant van de tv.

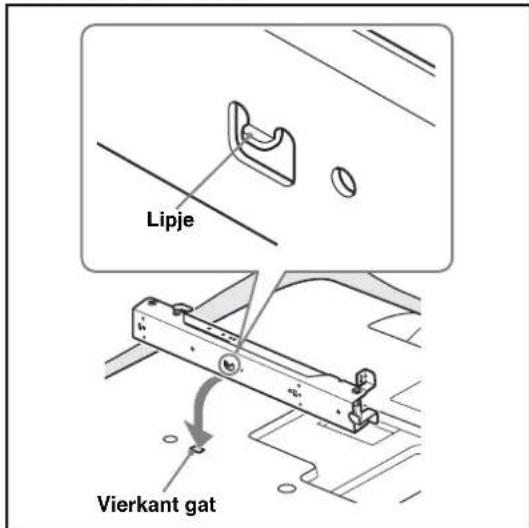

Zorg ervoor dat het lipje aan de achterkant van de montagehaak overeenkomt met het vierkante gat aan de achterkant van de tv, zoals in de onderstaande illustratie.

Opmerking

Gebruik geen andere schroeven dan de bijgeleverde schroeven (+PSW6× 16) voor het bevestigen van de montagehaak.

3

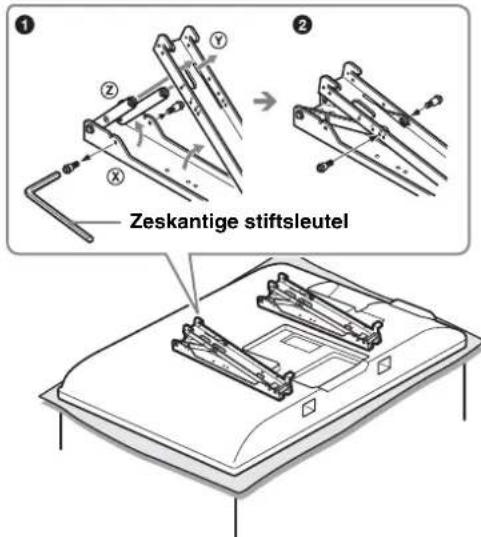

Pas de hoek van de montagehaak aan met behulp van de bijgeleverde zeskantige stiftsleutel.

Als u de tv evenwijdig met de muurplaatst (0 graden), is aanpassing van de hock van de montagehaak (procedure 1 en 2 hierna) Niet nodig. Controller of elke armsteun stevig is vastgeschroefd.

1 Verwijder de twice schroeven van de armsteun ⑧ van de montagehaak. Kies de gaten overeenkomstig de gewenste hoek (5, 10, 15 of 20 grades).
2 Pas de hoeken van de bovenste Y en onderste ② arm aan het overeenkomstige gat aan en bevestig elke arm stevig met behulp van de twee schroeven die u heeft verwijderd tijdens de vorige procedure 1.

Opmerkingen

Zorg ervoor dat de hoek van de rechter- en linkerarm hetzelfdc is.
- Schroef de twee armsteunen stevig vast.

LET OP

Let erop dat uw vingersijdens het aanpassen van de hoek van de montagechaak Niet bckneld raken.

Opmerkingen over de afstelhoeken

• Wonneer u een andere tv installeert dan de modellen vermeld op pagina 2 (afhankelijk van de grootte, afmetingen, enz. van het model)+kennen de vermelde afstelhoeken (0,5,10,15,20 grades) van de armen beperkt zich.
  Voor de möglichke hoeken waarmee de armen kuren worden afgeregeld wonneur u andere tvmodellen installeert dan de televisies vermeld op pagina 2, raadpleegt u hun gebruikershandleiding of de bijgeleverde brochure.

Stap 5:

De tv aan de muur vastmaken

Als u een tevisie wenst te installereren die nicht vermeld is op pagina 2, dient u zich gebruikershandleiding of de bijgeleverde brochure te raadplegen.

WAARSCHUWING

Voltooi eerst de installmentie volledig voordat u het netsnoor op de wandcontactdoos aansluit. Als het netsnoor beklemd raakt onder ofussen onderdelen, kan dat tot kortsluiting of een elektrische schok leiden.

Struikel nied over het netsnoer of de tv of monitor, odomat u zich dan kurz bezeren.

1

Sluit het netsnoor en de aansluitkabel(s) die bij uw tv zich geleverd aan op de tv.

Sluit het netsnoor en de aansluitkabel(s) aan op de contrastekkers aan de achterkant van de tv. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie over aansluiting van het netsnoor en de aansluitkabel(s).

Opmerkingen

• Nadat u de tv op de basisteun heeft geinstalleerd, kunt u de kabels nichtmeer op de tv aansluiten.
• Besteed de kabelgeleiding door de muuruit aan een aannemer met cen vergunning.

2

Installer de tv op de basissteun.

Raadpleeg het schema/tabel plaats schroeven en haak op pagina 13 en bepaal de gaten van de basissteun om de bovenste haken van de montagehaak vast te klikken.
Houd de tv stevig vast met beside handen en zorg er voorzichtig voor dat hij waterpas hangt.

WAARSCHUWING

Zorg ervoor dat twee of meer personen de tv dragen.

1

2

3

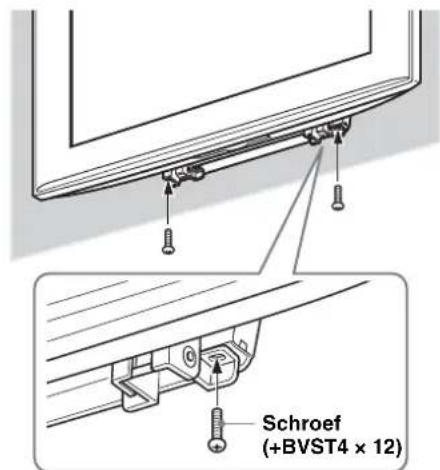

Bevestig de tv en de basissteun stevig met behulp van de tweet bijgeleverde schroeven (+BVST4× 12)

Opmerking

Als u een elektrische schroevendraier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

WAARSCHUWING

Draai de linker en rechter bevestigingschroeven stevig vast. Als u dit Niet doet, kan de tv vallen wanneer hij omhoog worden geduwd, wat letsel tot gevolg kan hebben.

Voltooing van deinstallatie controleren

Controleer de volgende punten.

• De haken van de montagehaak zijn stevig vastgeklijk in de gaten van de basissteun.
• Het snoer en de kabel zijn nicht ineengedraaid en zitten Nietbekneld.
• De twee schroeven die de montagehaak en de basissteun bevestigen zich stevig vastgedraaid.

WAARSCHUWING

Pas de hock van de montagechaak Niet aan wanneer de tv aan de muur is vastgemaakt en zorg ervoor dat u alles volledig installeert. Onvolledige installmentie kan ervoor zorgen dat het product valt en kan leiden tot verwondenen of beschadiging van het product. Ook kan onjuiste plaatsing van het netsnoer, enz. brand of een elektrische schok door kortsluiting veroorzaken. Controller de voltooing van de installmentie om veiligheidsredenen.

De tv verwijderen

Voor Sony-handelaars

Haal het netsnoeruit de wandcontactdoos.
2 Verwijder de twee schroeven die de tv en de basissteun bevestigen. (Raadpleeg punt 3 van stap 5 op pagina 10 voor de posities van de schroeven.)

3 Houd de tv vast en schuif hem omhoog om hem te verwijderen.

LET OP

• Let crop dat snoeren en kabels nicht geklemd komen te zittenijdens het verwijderen van de tv.
• Pas op dat u uw handen of vingers Niet bezeert tijdens het verwijderen van de tv.

WAARSCHUWING

Zorg ervoor dat twee ofeer personen de tv dragen.

Specifications

Eenheid: mm

Ontwerp en specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Maattabel voor installmentie van de tv

In onderstaande tabel vindt u de afmetingen van de tv die worden gemonteerd op dit product. Raadpleeg deze tabel om de installmentatielek te bepalen.

Als u een tevisie wenst te installeren die hierna nicht vermeld is, dient u zichn gebruikershandleiding of de bijgeleverde brochure te raadplegen.

Middelpunt van het scherm

Eenheid: mm

Modelnaam	Afmetingen van de tv		Afmeting midden van het scherm	Omvang van elke montagehoek
				Hoek (0°) Hoek (20°)
	A	B	C	D	E	F	G
KDL-46D30xx */KDL-46D28xx */ KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A	1.114 73	0 106 505	175 373 705 545
KDL-40D30xx */KDL-40D28xx */ KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */ KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/ KLV-40V300A	981 643	157 505 1	70 338 622 543
KDL-32D30xx */KDL-32D28xx */ KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */ KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/ KDL-32SL130/KLV-32V300A	790 530	137 424 1	60 318 516 464

Sommige modellen zijn möglichn nicht beschikkaar in bepaalde regio's.

De cijfers in bovenstaande tabel können Licht variieren afhankelijk van de installmentie.

• In de werkelijkke modelnamen staan inplaats van "xx" nummers en/of letters die voor elk model anders zijn.

WAARSCHUWING

De muur waaraan de tv worden geinstalleerd, moet geschikt zich om ten minste viermaal het gewicht van de tv te dragen.

Raadpleeg de instructies van uw tv voor het gewicht.

Maatschema voor wandmontage

Eenheid: mm

Schema/tabel plaats schroeven en haak

Modelnaam	Plaats schroef	Plaats haak
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */KDL-46S30xx */KLV-46V300A	e, g b
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */KDL-40S28xx */KDL-40SL130/KLV-40V300A
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	f, j c

Sommige modellen zijn möglichk nicht beschikkaar in bepaalde regio's.

• In de werkelijkke modelnamen staan inplaats van "xx" nummers en/of letters die voor elk model anders zijn.

Plaats schroef

Bij het vastmaken van de montagehaak aan de tv.

Plaats haak

Bij het installereren van de tv op de basissteun.

• Haakpositie "a" kan nicht worden gebrukt voor de modellen in de bovenstaande tabel.
