MANUALE UTENTE SUWL500 SONY

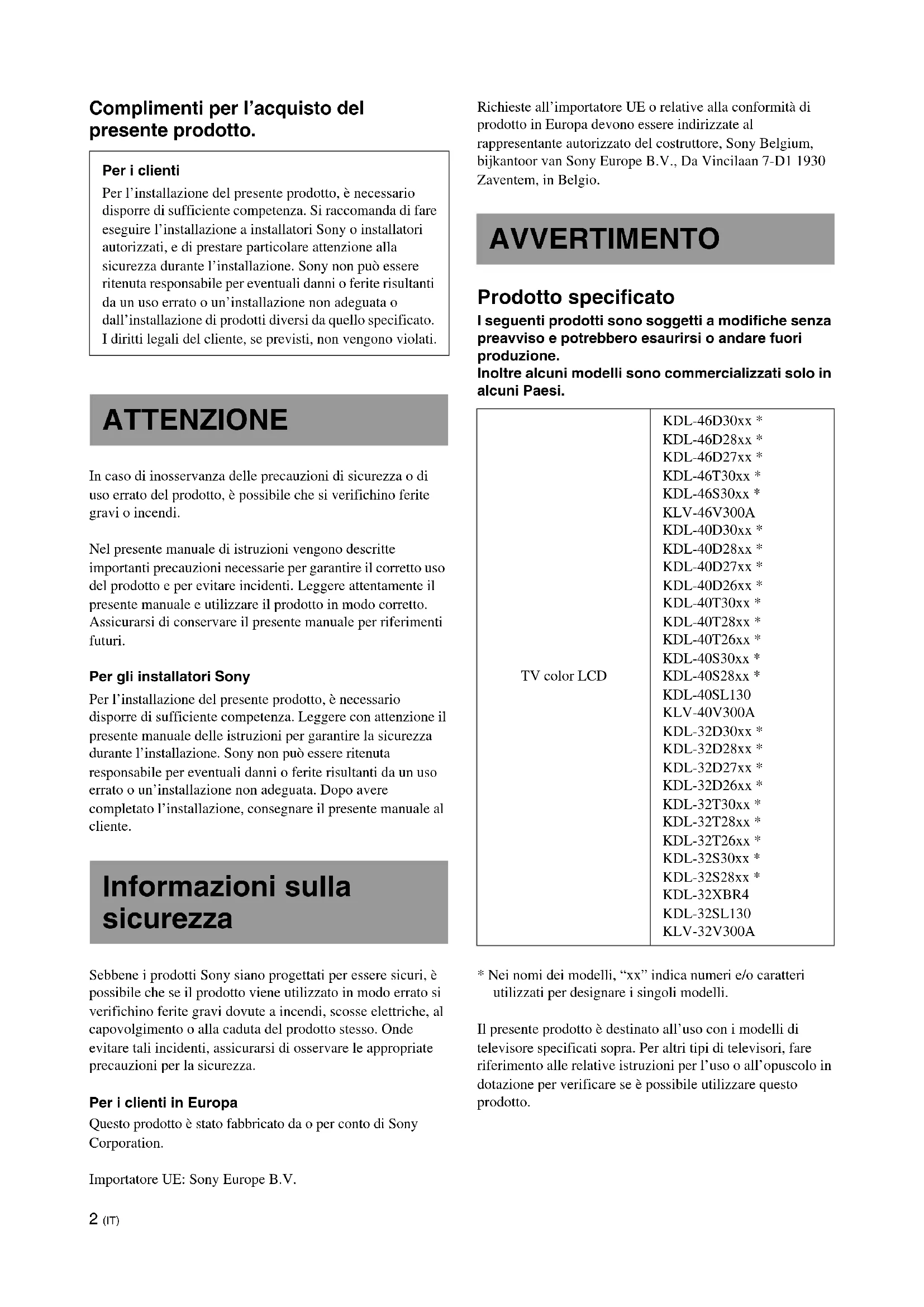

• Haakpositie "a" kan niet worden gebruikt voor de modellen in de bovenstaande tabel.2 (IT) Complimenti per l’acquisto del presente prodotto. In caso di inosservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi. Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attentamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri. Per gli installatori Sony Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Leggere con attenzione il presente manuale delle istruzioni per garantire la sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un’installazione non adeguata. Dopo avere completato l’installazione, consegnare il presente manuale al cliente. Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza. Per i clienti in Europa Questo prodotto è stato fabbricato da o per conto di Sony Corporation. Importatore UE: Sony Europe B.V. Richieste all’importatore UE o relative alla conformità di prodotto in Europa devono essere indirizzate al rappresentante autorizzato del costruttore, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1 1930 Zaventem, in Belgio. Prodotto specificato I seguenti prodotti sono soggetti a modifiche senza preavviso e potrebbero esaurirsi o andare fuori produzione. Inoltre alcuni modelli sono commercializzati solo in alcuni Paesi.

• Nei nomi dei modelli, “xx” indica numeri e/o caratteri utilizzati per designare i singoli modelli. Il presente prodotto è destinato all’uso con i modelli di televisore specificati sopra. Per altri tipi di televisori, fare riferimento alle relative istruzioni per l’uso o all’opuscolo in dotazione per verificare se è possibile utilizzare questo prodotto. Per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Si raccomanda di fare eseguire l’installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite risultanti da un uso errato o un’installazione non adeguata o dall’installazione di prodotti diversi da quello specificato. I diritti legali del cliente, se previsti, non vengono violati. ATTENZIONE Informazioni sulla sicurezza AVVERTIMENTO TV color LCD KDL-46D30xx * KDL-46D28xx * KDL-46D27xx * KDL-46T30xx * KDL-46S30xx *

KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A3 (IT) Assicurarsi che l’installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante le operazioni. Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, potrebbero verificarsi gli incidenti indicati di seguito. Accertarsi che l’installazione venga eseguita da personale autorizzato.

• Il televisore potrebbe cadere e provocare lesioni gravi quali contusioni o fratture.
• Se la parete sulla quale viene installata la staffa di montaggio a parete è instabile, irregolare o non perpendicolare al pavimento, è possibile che l’apparecchio cada e provochi ferite o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore (Per il peso del televisore, fare riferimento alle relative istruzioni).
• Se la staffa di montaggio a parete non viene installata alla parete in modo sufficientemente saldo, è possibile che l’apparecchio cada e provochi ferite o danni a oggetti. In caso di spostamento e smontaggio del televisore, assicurarsi che l’operazione venga eseguita da personale autorizzato. Se trasportato o smontato da personale non autorizzato, il televisore potrebbe cadere e provocare ferite o danni a oggetti. Assicurarsi che il televisore venga trasportato o smontato da almeno due persone. Non versare liquidi di alcun tipo sul televisore. Se il televisore dovesse bagnarsi, potrebbero generarsi incendi o scosse elettriche. Dopo aver completato il montaggio del televisore, non rimuovere le viti, né altri elementi simili. Diversamente, è possibile che il televisore cada e provochi ferite o danni a oggetti. Non smontare né modificare i componenti della staffa di montaggio a parete. Diversamente, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Non montare apparecchi diversi dal prodotto specificato. La presente staffa di montaggio a parete è stata progettata esclusivamente per l’uso con il prodotto specificato. Se vengono montati apparecchi diversi dal prodotto specificato, è possibile che cadano o si rompano e provochino ferite o danni a oggetti. Non ostruire le prese di ventilazione del televisore. Se le prese di ventilazione vengono coperte (con un panno o simili), è possibile che l’apparecchio si surriscaldi e che si generino incendi. Non applicare alla staffa di montaggio a parete una pressione diversa da quella del televisore. Diversamente, è possibile che il televisore cada e provochi ferite o danni a oggetti. Non appoggiarsi né aggrapparsi al televisore. Non appoggiarsi né aggrapparsi al televisore. Diversamente, è possibile che l’apparecchio cada e provochi ferite gravi. Non esporre il televisore alla pioggia o all’umidità. Diversamente, è possibile che si generino incendi o scosse elettriche. Non collocare il televisore in luoghi caldi, umidi o eccessivamente polverosi, né in luoghi in cui potrebbe risultare esposto a vibrazioni meccaniche. Diversamente, è possibile che si generino incendi o scosse elettriche. Tenere il televisore lontano da oggetti infiammabili o fiamme libere, quali candele o simili. Per evitare incendi, tenere il televisore lontano da oggetti infiammabili o fiamme libere, quali candele o simili. ATTENZIONE Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche o in seguito al capovolgimento o alla caduta del prodotto. Per i clienti

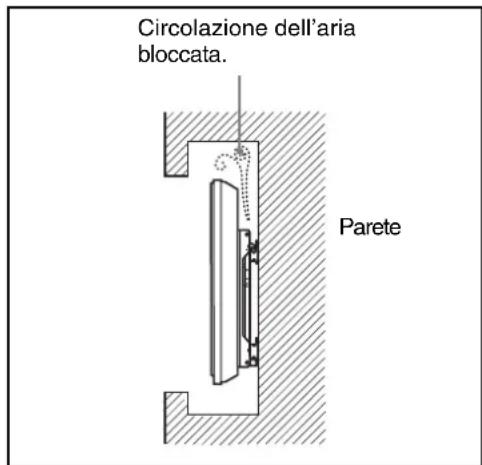

Italiano4 (IT) Non installare la staffa di montaggio a parete su superfici dalle quali gli angoli o i lati del televisore potrebbero sporgere. Non installare la staffa di montaggio a parete su superfici, quali ad esempio colonne, dalle quali gli angoli o i lati del televisore potrebbero sporgere. Se una persona o un oggetto dovessero urtare l’angolo o il lato sporgente del televisore, potrebbero verificarsi ferite o danni a oggetti. Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia e manutenzione. Non applicare una pressione eccessiva sulla parte superiore del televisore. Diversamente, è possibile che il televisore cada e provochi ferite o danni a oggetti. Non installare il televisore sopra o sotto un condizionatore d’aria. Se il televisore risulta essere esposto a perdite d’acqua o correnti d’aria provenienti dal condizionatore per un periodo di tempo prolungato, è possibile che si generino incendi, scosse elettriche o problemi di funzionamento dell’apparecchio stesso.

• A seconda del materiale della parete, l’uso prolungato del televisore installato sulla staffa di montaggio a parete potrebbe causare lo scolorimento della parete dietro o al di sopra dell’apparecchio oppure lo scollamento della carta da parati.

• Se, dopo l’installazione, la staffa di montaggio a parete viene rimossa, sulla parete rimangono i fori delle viti.

• Se nella parete sono stati fatti passare cavi di alimentazione da 300 ohm, si consiglia di sostituirli con cavi coassiali da 75 ohm. Se è necessario continuare ad utilizzare cavi di alimentazione da 300 ohm, prima di procedere all’installazione assicurarsi di verificare che vi sia spazio sufficiente tra il televisore e il cavo di alimentazione nella parete. Prima dell’installazione, rivolgersi a un installatore autorizzato per informazioni sul luogo di installazione appropriato, dove il televisore o il monitor non sia soggetto a disturbi radio e problemi simili. Assicurarsi di installare la staffa di montaggio a parete in modo saldo seguendo le istruzioni riportate nel presente manuale. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che la staffa di montaggio a parete cada e provochi ferite o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale della parete e di installare l’apparecchio in modo saldo, utilizzando almeno quattro viti del diametro di 8 mm (o di un tipo equivalente). Assicurarsi di montare la staffa in modo corretto seguendo la procedura descritta nel presente manuale delle istruzioni. Se le viti non sono serrate in modo saldo o fuoriescono, è possibile che il televisore cada danneggiandosi o provocando ferite a persone. AVVERTIMENTO In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti. Precauzioni Installazione della staffa di montaggio a parete ATTENZIONE Per i clienti Per l’installazione del presente prodotto, è necessario disporre di sufficiente competenza. Si raccomanda di fare eseguire l’installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l’installazione. Per gli installatori Sony Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e prestare particolare attenzione durante l’installazione, la manutenzione e i controlli del presente prodotto. Assicurarsi di utilizzare le viti e le parti di montaggio in dotazione in modo appropriato seguendo le istruzioni riportate nel presente manuale. Se vengono utilizzati accessori diversi, è possibile che il televisore cada danneggiandosi o provocando ferite a persone. Per gli installatori Sony5 (IT) Stringere le viti in modo saldo nella posizione corretta. Diversamente, è possibile che il televisore cada danneggiandosi o provocando ferite a persone. Durante l’installazione, prestare attenzione a non sottoporre il televisore ad urti. Se il televisore viene sottoposto ad urti, è possibile che cada o si rompa, provocando ferite a persone. Assicurarsi di installare il televisore ad una parete perpendicolare al pavimento e piatta. Diversamente, è possibile che il televisore cada e provochi ferite a persone. Dopo aver installato correttamente il televisore, fissare i cavi in modo saldo. Se i cavi dovessero costituire un ostacolo per le persone o gli oggetti, potrebbero verificarsi ferite o danni. Prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra l’apparecchio e la parete o vengono attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti provocando cortocircuiti o rotture nel cavo stesso. Ciò potrebbe causare incendi o scosse elettriche. Durante l’installazione, prestare attenzione a non ferirsi le mani o le dita. Durante l’installazione della staffa di montaggio a parete o del televisore, prestare attenzione a non ferirsi le mani o le dita. Le viti necessarie per fissare la staffa di montaggio alla parete non sono in dotazione. Utilizzare viti appropriate al materiale e alla struttura della parete per il montaggio della staffa. Per indicazioni su come installare la staffa di montaggio a parete al televisore, scaricare le informazioni dal sito web SONY. Prima dell’installazione Se si desidera installare un televisore non specificato a pagina 2, accertarsi di consultare le relative istruzioni per l’uso o l’opuscolo informativo in dotazione. Punto 1: Verifica dei componenti necessari all’installazione

Procurarsi almeno quattro viti del diametro di 8 mm o di tipo equivalente (non in dotazione) e un cacciavite. Utilizzare viti adatte al materiale della parete.

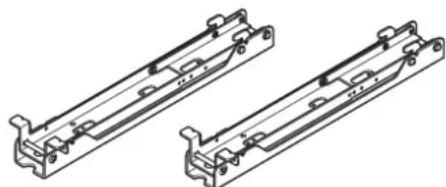

Aprire la confezione e verificare i componenti. Staffa base (2) Supporto di montaggio (2) Vite (+BVST4 × 12) (6) Vite (+PSW6 × 16) (4) Chiave esagonale (1)6 (IT) Punto 2: Individuazione del luogo di installazione

Stabilire il luogo di installazione consultando la tabella delle dimensioni per l’installazione del televisore a pagina 12. Assicurarsi che la distanza tra il televisore e il soffitto e le parti sporgenti della parete corrisponda a quanto indicato di seguito. Nota Se si desidera far scorrere i cavi nella parete, praticare un foro nella parete per inserire i cavi prima di iniziare l’installazione. Unità di misura: mm100 100100 300 Non installare il televisore come illustrato di seguito: Circolazione dell’aria bloccata. Parete

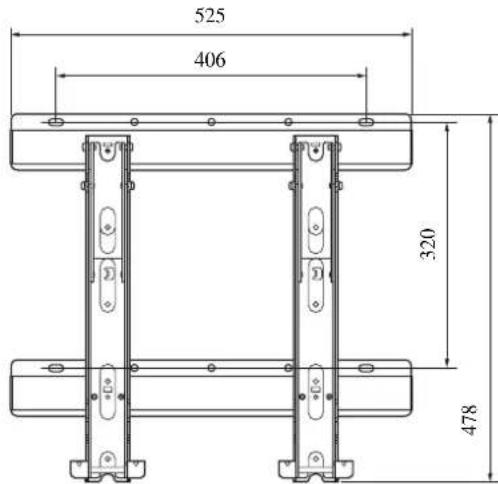

Determinare la posizione delle viti per l’installazione della staffa base facendo riferimento al diagramma delle dimensioni per il montaggio a parete a pagina 13. ATTENZIONE La parete sulla quale verrà installato il televisore deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso del televisore stesso (Per il peso del televisore, fare riferimento alle relative istruzioni.). Verificare la resistenza della parete sulla quale verrà installato il televisore. Se necessario, rinforzare la parete in modo adeguato.7 (IT) Punto 3: Installazione della staffa base sulla parete

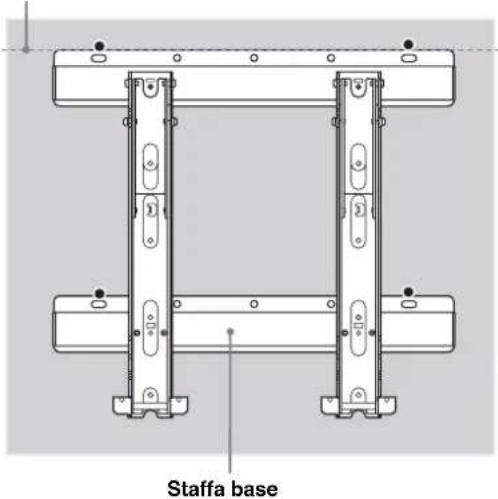

Fissare la staffa base alla parete utilizzando almeno quattro viti del diametro di 8 mm o di un tipo equivalente (non in dotazione). 1 Stabilire i fori per viti (d, h) necessari per fissare il supporto di montaggio alla staffa base, quindi fissarli utilizzando le viti in dotazione (+BVST4 × 12).

Vite (+BVST4 × 12)Staffa baseSupporto di montaggio 2 Fissare la staffa base e il supporto di montaggio sulla parete utilizzando almeno quattro viti da 8 mm o di tipo equivalente (non in dotazione). Scegliere quattro fori per le viti con il simbolo z indicato nello schema sottostante, quindi fissare le viti in modo saldo affinché non si allentino. 3 Rimuovere le viti applicate durante la procedura 1 e staccare il supporto di montaggio dalla staffa base. AVVERTIMENTO Prestare attenzione a non lasciar cadere il supporto di montaggio durante la rimozione delle viti dal supporto stesso. ATTENZIONE

• Le viti necessarie per questa procedura non sono in dotazione. Utilizzare viti appropriate in base al materiale e alla struttura della parete.

• Se la staffa base non può essere fissata in modo sufficientemente saldo, utilizzare delle viti supplementari.

• Verificare che la staffa base sia fissata alla parete in modo saldo. Allineare l’apparecchio in posizione parallela rispetto al pavimento.Staffa base8 (IT) Se si desidera installare un televisore non specificato a pagina 2, accertarsi di consultare le relative istruzioni per l’uso o l’opuscolo informativo in dotazione. Punto 4: Preparazione all’installazione del televisore

Rimuovere le viti dalla parte posteriore del televisore. Staccare il supporto da tavolo dal televisore. Posizionare il televisore su una superficie stabile con lo schermo rivolto verso il basso, appoggiandolo sopra un panno morbido. Per gli utenti dei seguenti televisori: KDL-46/40D30xx *, KDL-46/40D28xx *, KDL-46/40D27xx *, KDL-40D26xx *, KDL-46/40T30xx *, KDL-40T28xx *, KDL-40T26xx *, KDL-46/40S30xx *, KDL-40S28xx *, KDL-40SL130,

• Nei nomi dei modelli, “xx” indica numeri e/o caratteri utilizzati per designare i singoli modelli. Note

• Durante la rimozione del supporto da tavolo dal televisore, posizionare il display rivolto verso il basso su una superficie stabile e più ampia rispetto al televisore.

• Per evitare danni alla superficie del display LCD, posizionare un panno morbido sulla superficie di lavoro. AVVERTIMENTO

• Se la superficie del televisore viene sottoposta a pressione eccessiva o ad urti, il display LCD potrebbe rompersi o danneggiarsi.

• Appoggiare il televisore, con il display rivolto in basso, su una superficie piana e stabile, in modo che il supporto da tavolo sporga oltre la superficie. La disposizione del display e della base del supporto da tavolo su uno stesso livello può provocare condizioni di lavoro instabili e danneggiare l’unità.

• Durante la rimozione del supporto da tavolo dal televisore, tenere il supporto saldamente con entrambe le mani. Panno morbido9 (IT) Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 2 N·m {20 kgf·cm}. Non sollevare il supporto di montaggio prima di aver fissato le viti (2 viti, rispettivamente per la parte sinistra e destra). Ciò potrebbe deformare il supporto di montaggio o l'apparecchio TV.

Facendo riferimento alla tabella/ diagramma posizione supporto e viti a pagina 13, scegliere la posizione delle viti e fissare il supporto di montaggio sulla parte posteriore del televisore. 1 Fissare temporaneamente il supporto di montaggio sulla parte posteriore del televisore, utilizzando le quattro viti in dotazione (+PSW6 × 16). 2 Accertarsi che entrambe le viti siano state serrate saldamente con la stessa coppia alla parte posteriore del televisore. Nota Per fissare il supporto di montaggio, non utilizzare viti diverse da quelle in dotazione (+PSW6 × 16). Vite (+PSW6 × 16)Supporto di montaggioForo quadratoLinguettaForo quadrato Allineare la linguetta sulla parte posteriore del supporto di montaggio con il foro quadrato sulla parte posteriore del televisore come mostrato nella figura sottostante.

Regolare l’angolazione del supporto di montaggio utilizzando la chiave esagonale in dotazione. Se il televisore viene installato in posizione parallela rispetto alla parete (0 gradi), non è necessario regolare l’angolazione del supporto di montaggio (procedure 1 e 2 di seguito). Assicurarsi che la base di ciascun braccio X sia fissata in modo saldo mediante viti. 1 Rimuovere le due viti dalla base del braccio X del supporto di montaggio. Scegliere le viti corrispondenti all’angolazione desiderata (5, 10, 15 o 20 gradi). 2 Regolare l’angolazione del braccio superiore Y e inferiore Z in modo che combacino con il foro corrispondente, quindi fissare saldamente ciascun braccio utilizzando le due viti rimosse nella precedente procedura 1. Note

• Assicurarsi di regolare i bracci destro e sinistro alla stessa angolazione.

• Assicurarsi che le due basi dei bracci siano fissate in modo saldo mediante viti. AVVERTIMENTO Fare attenzione a non ferirsi le dita durante la regolazione dell’angolazione del supporto di montaggio. Chiave esagonale Note sugli angoli di regolazione

• Quando si installano modelli di televisore diversi da quelli specificati a pagina 2 (in base alle dimensioni e alla forma del modello, ecc.), gli angoli di regolazione elencati per i bracci (0, 5, 10, 15 e 20 gradi) potrebbero essere limitati.

• Per gli angoli di regolazione disponibili per i bracci quando si installano modelli di televisore diversi da quelli specificati a pagina 2, consultare le relative istruzioni per l’uso o l’opuscolo informativo in dotazione.10 (IT) Se si desidera installare un televisore non specificato a pagina 2, accertarsi di consultare le relative istruzioni per l’uso o l’opuscolo informativo in dotazione. Punto 5: Installazione del televisore sulla parete ATTENZIONE Prima di collegare il cavo di alimentazione CA alla presa di rete, assicurarsi di aver completato l’installazione. Se il cavo di alimentazione rimane incastrato sotto o tra le parti dell’apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Attenzione a non inciampare sul cavo di alimentazione o il televisore o il monitor, poiché ci si potrebbe ferire.

Collegare al televisore il cavo di alimentazione CA e i cavi di collegamento in dotazione. Collegare il cavo di alimentazione CA e i cavi di collegamento ai connettori presenti sulla parte posteriore del televisore. Per maggiori dettagli sul collegamento al televisore del cavo di alimentazione o dei cavi di collegamento, consultare il manuale di istruzioni del televisore. Note

• Dopo aver installato il televisore sulla staffa base, non è più possibile collegare i cavi al televisore.• Far eseguire la posa dei cavi nella parete a un installatore autorizzato.

Installare il televisore sulla staffa base. 1 Facendo riferimento alla tabella diagramma posizione supporto e viti a pagina 13, scegliere i fori della staffa base da utilizzare per fissare i ganci superiori del supporto di montaggio. 2 Tenere il televisore saldamente con entrambe le mani e allinearlo con cautela alla parete. ATTENZIONEAssicurarsi che il televisore venga sollevato e trasportato da almeno due persone.

Fissare saldamente il televisore e la staffa base utilizzando le due viti in dotazione (+BVST4 × 12). Nota Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}. Supporto di montaggioStaffa baseVite (+BVST4 × 12)ATTENZIONE Serrare con cura entrambe le viti di fissaggio, a destra e a sinistra. Diversamente, è possibile che il televisore cada, se spinto verso l’alto, e provochi ferite a persone.11 (IT) Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso. Verifica del completamento dell’installazione Verificare quanto segue.

• I ganci del supporto di montaggio sono fissati saldamente ai fori nella staffa base.

• Il cavo di alimentazione e il cavo di collegamento non sono attorcigliati né incastrati.

• Le due viti di fissaggio del supporto di montaggio e della staffa base sono state serrate in modo saldo. ATTENZIONE Non regolare l’angolazione del supporto di montaggio quando il televisore è installato alla parete e assicurarsi di effettuare l’installazione in modo completo. Se l’installazione non viene completata, il prodotto potrebbe cadere provocando danni o lesioni alle persone. Inoltre, il posizionamento inappropriato del cavo di alimentazione CA o di altri cavi potrebbe dar luogo a un cortocircuito, generando così incendi o scosse elettriche. Per motivi di sicurezza, si raccomanda di verificare che l’installazione sia stata completata. Rimozione del televisore

Scollegare il cavo di alimentazione dalla presa di rete.

Rimuovere le due viti che fissano il televisore e la staffa base. (Fare riferimento al nr. 3 del Punto 5 a pagina 10 per la posizione delle viti.) Per gli installatori Sony

Assicurarsi che il televisore venga sollevato e sganciato. AVVERTIMENTO

• Durante la rimozione del televisore, fare attenzione affinché i cavi non rimangano agganciati.

• Durante la rimozione del televisore, prestare attenzione a non ferirsi le mani o le dita. ATTENZIONE Assicurarsi che il televisore venga sollevato e trasportato da almeno due persone. Caratteristiche tecniche Unità di misura: mmPeso: 4,7 kg

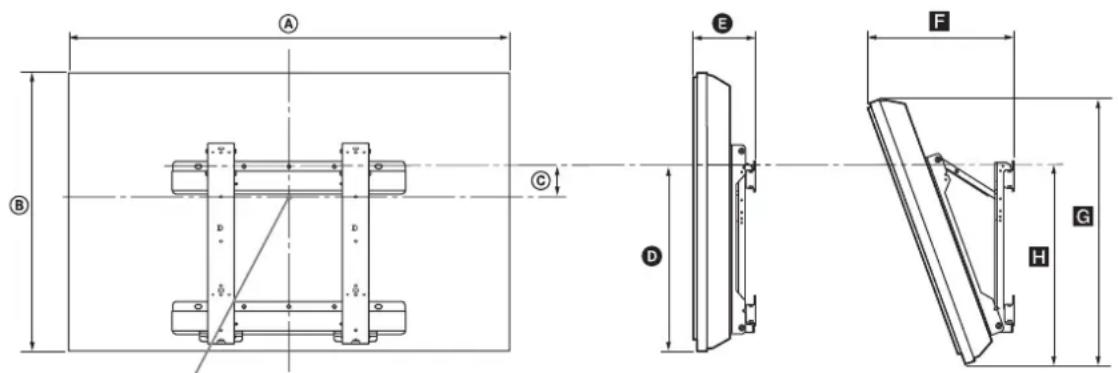

7312 (IT) Tabella delle dimensioni per l’installazione del televisore Alcuni modelli potrebbero non essere disponibili in determinate regioni. Le cifre riportate in questa tabella potrebbero variare leggermente a seconda dell’installazione.

• Nei nomi dei modelli, “xx” indica numeri e/o caratteri utilizzati per designare i singoli modelli. ATTENZIONE La parete sulla quale verrà installato il televisore deve essere in grado di sostenere un peso pari ad almeno quattro volte il peso del televisore stesso. Per il peso del televisore, fare riferimento alle relative istruzioni. Nome modello Dimensioni dello schermo Dimensioni di centro schermo Lunghezza per ogni angolazione Angolazione (0°) Angolazione (20°) A B C D E F G H KDL-46D30xx */KDL-46D28xx */ KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A

a sottostante mostra

luogo di installazione. Se si desidera installare un televisore non specificato sotto, consultare le relative istruzioni per l’uso o l’opuscolo informativo in dotazione. Punto di centro schermo Unità di misura: mm13 (IT) Alcuni modelli potrebbero non essere disponibili in determinate regioni.

Posizione delle viti Durante l’installazione del supporto di montaggio sul televisore. Posizione dei ganci Durante l’installazione del televisore sulla staffa base.
