SUWL500 - Suport de perete SONY - Manual de utilizare gratuit

Tip produs	Suport mural pentru televizor
Marcă	Sony
Model	SUWL500
Greutate	4,7 kg (10 lb 6 oz)
Material	Metal
Unghi de înclinare	0°, 5°, 10°, 15° sau 20°
Compatibilitate	Televizoare Sony LCD 32 până la 46 inch (modele KDL-46D30xx, KDL-40D30xx, KDL-32D30xx, etc.)
Instalare	Numai de către un instalator autorizat
Capacitate minimă de încărcare a peretelui	De 4 ori greutatea televizorului
Șuruburi de fixare pe perete	4 șuruburi cu diametrul de 8 mm (nu sunt incluse)
Accesorii incluse	Suport de fixare de bază (2), cârlig de fixare (2), șuruburi (+PSW6×16) (4), șuruburi (+BVST4×12) (6), cheie hexagonală (1)
Siguranță	Nu demontați, modificați sau instalați un aparat nespecificat. Nu vă sprijiniți pe televizor.
Întreținere	Curățați cu o cârpă moale și uscată. Nu utilizați lichide.
Reparabilitate	Nu poate fi reparat de utilizator. Contactați un instalator autorizat.

Întrebări frecvente - SUWL500 SONY

Ce televizoare sunt compatibile cu suportul Sony SUWL500?

Suportul este proiectat pentru televizoarele Sony LCD din seriile KDL-46D30xx, KDL-40D30xx, KDL-32D30xx și alte modele listate în instrucțiuni. Consultați lista completă a modelelor compatibile în manual.

Care este greutatea maximă suportată de SUWL500?

Greutatea suportului în sine este de 4,7 kg. Greutatea maximă depinde de televizor, dar peretele trebuie să suporte de cel puțin 4 ori greutatea televizorului.

Este reglabil unghiul de înclinare?

Da, unghiul de înclinare poate fi reglat la 0°, 5°, 10°, 15° sau 20° cu ajutorul cheii hexagonale incluse.

Ce șuruburi sunt necesare pentru fixarea suportului pe perete?

Trebuie să utilizați cel puțin 4 șuruburi cu diametrul de 8 mm adaptate materialului peretelui. Aceste șuruburi nu sunt incluse cu suportul.

Pot instala suportul eu însumi?

Nu, instalarea trebuie efectuată de către un revânzător Sony autorizat sau un instalator profesionist. O instalare incorectă poate duce la căderea televizorului și răniri.

Cum se reglează unghiul de înclinare?

Desprindeți cârligul de fixare, scoateți cele două șuruburi de la baza brațului, alegeți gaura corespunzătoare unghiului dorit (5, 10, 15 sau 20 de grade), apoi înșurubați la loc. Ambele brațe trebuie reglate la același unghi.

Poate fi scos televizorul cu ușurință?

Da, mai întâi deconectați cablul de alimentare, scoateți cele două șuruburi de fixare inferioare, apoi ridicați televizorul pentru a-l desprinde. Solicitați ajutorul unei alte persoane.

Ce măsuri de siguranță trebuie să respect?

Nu demontați sau modificați niciodată suportul, nu instalați un televizor incompatibil, nu vă sprijiniți pe televizor și asigurați-vă că peretele este suficient de rezistent. Citiți cu atenție instrucțiunile.

De unde pot descărca instrucțiunile complete?

Instrucțiunile sunt disponibile gratuit în format PDF pe notice-facile.com. De asemenea, puteți solicita o traducere prin e-mail.

Ce fac dacă peretele nu este suficient de rezistent?

Peretele trebuie să suporte de cel puțin 4 ori greutatea televizorului. Dacă nu este cazul, întăriți peretele înainte de instalare sau alegeți o altă locație. Consultați un profesionist.

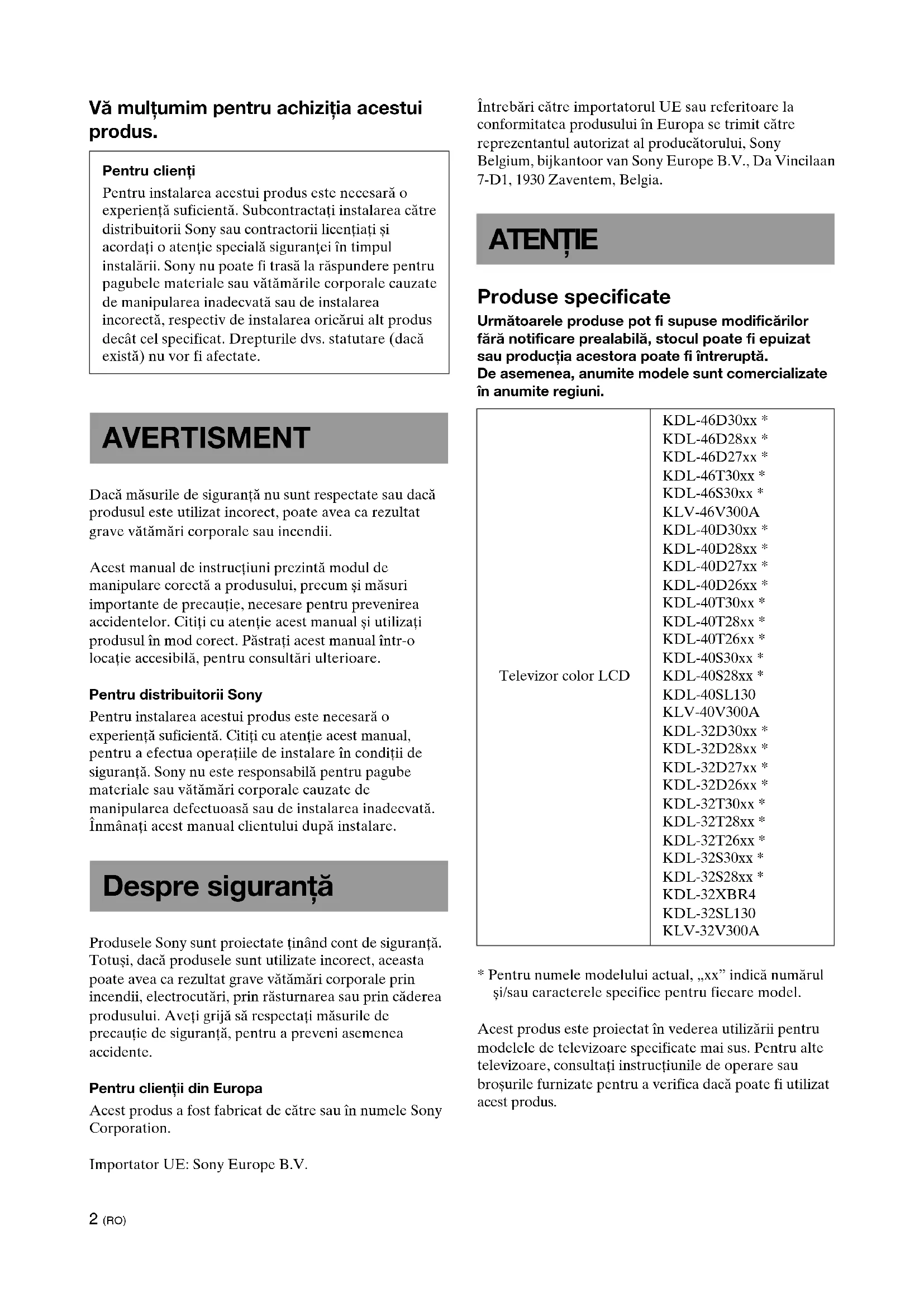

MANUAL DE UTILIZARE SUWL500 SONY

Vă multumim pentru achizitia acestui produs.

Pentruclienti

Pentru instalarea acestui produs este necessara o experientă suficientă. Subcontractați instalarca catre distribuitorii Sony sau contractorii licenciatiș ai cordați o atenție specială sigurantei in tampul instalării. Sony nu poate fitrasă la raspundere pentru pagubelc materialc sau vătămarile corporale cauzate de manipularea inadeqvata sau de instalarea incorcță, respectiv dc instalarea oricărui alt produs decât cel specificat. Drepturile dvs. statutare (dacă există) nu vor fi afectate.

AVERTISMENT

Dacă masurile de siguranță nu sunt respectate sau dacă produsul este utilizes incorect, poate avea ca rezultat grave vătamâri corporale sau incendii.

Acest manual de instruţi prezintă modul de manipulare corectă a produsului, precumși măsuri importante de precautie, neceșare pentru prevenirca accidentelor. Citiți cu atenție acest manualși utilizati prorodușul in mod corect. Păstrași acest manual intr-o locatie accesibila, pentru consultări ulterioare.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necessities o experiencţă suficientă. Citiţi cu atENTIC acest manual, pentru a efectua operatiile de instalare in condiţii de siguranta. Sony nu este responsabilită pentru pagube materiaie Sau vătamări corporale cauzate de manipularca defectuoasa sau dc instalarca inadccvata. Inmânati acest manual clientului după instalare.

Despre siguranta

Produsele Sony sunt proiectate tinand cont de siguranta. Totusi, dacă produsele sunt utilize incorect, aceasta poate avca ca rczultat gravc vătamari corporale prin incendii, electrocuturi, prin răturnarea sau prin caderea produsului. Aveci grijă sa respectati măsurile de precautie de siguranta, pentru a preveni asemenea accidente.

Pentru clientii din Europa

Acest produs a fost fabricat de catre sau in numele Sony Corporation.

Importer UE: Sony Europe B.V.

Intrebari catre importatorul UE sau referitoare la conformitatea produsului in Europa se trimit catre representantul autorizat al producctorului, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

ATENTIE

Produse specifie

Urmatoarele produse pot fi supuse modificarilor fara notificare prealabila, stocul poate fi epuizat sau productia acestora poate fi intrerupta. De asemenea, anumite modele sunt commercialize in anumite regiuni.

Televizor color LCD

KDL-46D30xx*

KDL-46D28xx*

KDL-46D27xx*

KDL-46T30xx*

KDL-46S30xx*

KLV-46V300A

KDL-40D30xx*

KDL-40D28xx*

KDL-40D27xx*

KDL-40D26xx*

KDL-40T30xx*

KDL-40T28xx*

KDL-40T26xx

KDL-40S30xx*

KDL-40S28xx*

KDL-40SL130

KLV-40V300A

KDL-32D30xx

KDL-32D28xx*

KDL-32D27xx

KDL-32D26xx*

KDL-32T30xx*

KDL-32T28xx*

KDL-32T26xx*

KDL-32S30xx*

KDL-32S28xx*

KDL-32XBR4

KDL-32SL130

KLV-32V300A

• Pentru numele modelului actual, „xx“ indica numărul si/sau caracterele specifice pentru fiecare model.

Acest produs este proiectat in vederea utilizarii pentru modelele de televizoare specifie mai sus. Pentru alte televizoare, consultati instrucltiunile de operare sau brosurilc furnizate pentru a verifica daca poate fi/utilizat acest produs.

Pentru clienti

AVERTISMENT

Dacă urmatoarele măsuri de precautie nu sunt respectate, se pot produce grave vătamări corporale Sau deces prin incendii, electrocutări, răsturnări Sau căderi ale produsului.

Aveṭi grijā să subcontractati instalarecontractorilor licenciatişi tini copiii mici la distanţă in timpul instalării.

Dacă disposizitivul de montare pe perete sau televizorul nu sunt instalate corect, se pot produce următoarclc accidente. Avcti grijă ca instalarea să fie efectuata de CATRE contractori licențiati.

• Este posibil ca televizorul să cadași săcauzeze vătamări corporale grave, precum contuzii sau fracturi.
• Dacă peretele pe care este instalat dispositivul de montare pc perete三点 instabil, neuniform sau dacă nu este perpendicular pe podca, unitatea poate cădecași poate cauza vătamari corporale sau pagube materiaile. Peretele trebuie sa aibă rezistenta necessara pentru a susține o grcutate de ccl puțin patru ori mai mare decât greutatea televizorului. (Consultati instrucțiunile aferente televizorului, pentru a-i determina greutatea).
• Daca instalarca disponitivului de montare pe perete nu este sufficiente de rezistenta, unitatea poate cădeași provoca vătamari corporale sau pagube materiale.

Aveti grijă să subcontractati mutarea sau demontarea televizorului unor contractori licenciati.

Dacă alte persone decât contractori licenciati transportă sau demonteaza televizorul, acesta poate cădeași provoca vătamári corporale sau pagube materiale. Aveti grijă ca televizorul să fic Transportat sau demontat dc CATRE două sau mai multe persone.

Nu vǎrsaṭi lichide pe televizor, indiferent de natura acestora.

Daca permieteti umezirea televizorului, accasta poate avea ca rezultat incendii Sau electrocutari.

Dupa montarea televizorului, nu demontati suruburile etc.

Dacă procedati astfel, televizorul poate cădeași poate cauza vătamari corporale sau pagube materiaile.

Nu demontaşi sau nu aduceți modificări componentelor dispositivului de montare pe perete.

Dacă procedati astfcl, dispositivul de montare pe perete poate cădeași poate cauza vătamari corporale sau pagube materiale.

Nu montaşi alto echipamente in afara produsului specificat.

Acest dispositiv de montare pe perete este projetat numai in vederea utilizarii cu produsul specificat. In cazul montarii alterc echipamente dechat cclc specificatc, acsteea pot cadea sau se pot rupe, cauzand vatamari corporale sau pagube materiale.

Nu acoperiti orificiile de ventilatie ale televizorului.

Dacă acoperiti orificiile de ventilatie (cu o lavetă etc.), in interior se poate acumula caldurăși se pot produce incendii.

Nu aplicati dispositivului de montare pe perete o alta sarcina in afara televizorului.

Dacă proceeds astfel, televizorul poatecadca si poate cauza vătamari corporale Sau pagube materiale.

Nu va rezemati, sau nu va agatai de televizor.

Nu va rezemati si nu va agatai de televizor, deoarece acesta poate cadea peste dvs. si poate produce grave vatamari corporale.

Nu expuneti televizorul la ploaie sau umezeală.

Nu amplasati televizorul in locaţii calde, umede sau cu un continut excessiv de graf, respectiv in locaţii unde televizorul este supus la vibraţii mecanice.

Dacă procedati astfel, se pot produce incendii sau electrocutári.

Nu amplasati in apropierea televizorului obiecte inflamabile saucu flacara deschisa (de ex.,lumanari).

Pentru a preveni incendiile, nu amplasati in apropicerca televizorului obiecte inflamabile sau cu flacara deschia (de ex., lumanari).

ATENTIE

Dacă urmatoarele măsuri de precautie nu sunt respectate, se pot produce vătamări corporale sau pagube materiaie.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui unde colturile sau partiile laterale ale televizorului ies in afarafata de suprafata peretelui.

Nu instalati dispositivul dc montare pc perete pe suprafete ale peretelui, precum stalpii, unde colturile sau partile laterale ale televizorului ies in afara fața de suprafata peretclui. Daca sc intampla

ca o persona sau un object sā intre in contact cu partea laterala sau cu coltul

iesit in afară al televizorului, se pot produce vătamări corporale sau pagube materiale.

Nu manipulati produsul cu fora excessiva in timpul curatai siu al intretinerii.

Nu aplicati o fora excessiva asupra parti superioare a televizorului. Daca procedati astfel, televizorul poate cadea si poate cauza vatamari corporale sau pagube materiale.

Nu instalati televizorul deasupra sau sub o instalatie de aer conditionat.

Dacă televizorul este expus tamp indelungat la scurgeri de apă sau la curenti de aer de la instalata de aer conditional, se pot producc incendii, electrocutari Sau o defectiune a televizorului.

Măsuri de precaţie

• Daca utilizati un tampindhelungat televizorul instalat pe disposzitivul de montare pe perete, peretele situat in spatele sau deasupra televizorului se poate decolora sau tapctul sc poate desprinde, in funcie dc materialul peretelui.
• Daca dispositivul de montare pe perete este demontat dupa instalarea pe perete, orificiile suruburilor raman.
• Daca ati introductus in spatele pcretelui cabluri de alimentare de 300 ohmi, vă recomandam sa le schimbați cu cabluri coaxiale dc 75 dc ohmi. Daca trebuie sautili in continuare cabluri de alimentare de 300 de ohmi, inainte de instalare, asigurati-vă ca existo distanța suficientă intre televizorși caburile dc alimentarc. Inainte dc instalarc, consulțați contractorul dumneavoastră licentiatin ceea ce priveste alegerea unei locații corespunzătoare (fără interferente radio etc.).

Instalarea dispositivul demontare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Pentru clienti

Pentru instalarea incestui produs este necessities o experiența suficientă. Subcontractați instalarea catre distribuiorii Sony tau contractorii licenciatiș acordați o atcnic specială siguranti ci in timul instalarii.

Pentru distribuitorii Sony

Urmatoarelc instructiuni sunt destinate numai distribuitorilor Sony. Cititi masurile de precautie privind siguranta, care sunt descric mai sus, si acordati o ateniete speciala sigurantei in tampul instalarii, al intrelinerii si al verificarii acestui produs.

Asigurați-vă că instalati dispositivul de montare pe perete în condiții de siguranta, urmânnd inducațiile din acest manual de instruţiuni.

Dacā oricarc dintrc süruburi este slabit sau cade, dispositivul de montare pe perete poate cadea si cauza vātamāri corporale sau pagube materiale. Aveṭi grijā sautili süruburi adevate pentru materialul peretelui si instalati unitatea in condiţii de siguranta,適用and patru sau mai multe süruburi 8 mm (sau echivalent).

Aveṭi grijă să'utilizati din mod corespunzător Šuruburile furnizate Şi componentele de fixare, urmând indicatorile din acest manual de instructiuni. Dacă UTILIZATI elemente de inlocuire, televizorul poate cădea Şi poate cauza vătamari corporale sau se poate deteriorora.

Aveti grijă să asamblati dispositivul de montare în mod corespunțător, urmând procedura explică în acest manual de instruțiuni.

Dacā oricare dentre suruburi este slābit sau cade, televizorul poatc ādca si poate cauza vātamāri corporale sau se poate deteriorora.

Aveti grijä să strângei bine suruburile in poziţia specificata.

Dacă nu procedati astfel, televizorul poate cădeași poate cauza vătamări corporale sau sc poate deteriorora.

Aveti grijă să nu supuneti televizorul la socuri în timul instalării.

Dacă televizorul este expus la socuri, acesta poate cădea sau se poate sparge. Aceasta poate duce la vătamari corporale.

Asigurați-vă că instalatai televizorul pe un perete care este atat plat CAT, si perpendicular pe podea.

Dacă nu procedati astfel, televizorul poatecadca si poate provoca vătamari corporale.

După instalarea adecvata a televizorului, asigurați caburile în mod corespunțător.

Dacă personele Sau obiectele se incurca in cabluri, aceasta poate avea ca rezultat vătamari corporale sau deteriorarea televizorului.

Nu permittedi perforarea cablului de alimentare in c.a. sau a cablului de conectare.

In cazul in care cablul de alimentare in c.a. sau cablul de connectare este perforat intre unitate si percete sau este indoit sau rasucit forat, conductorii interni devin expusi si pot cauza un scurtcircuit sau o pană de curent. Se pot produce incendii sau el

Aveṭi grijā sǎ nu va rāniti la māini sau la degete in timpul instalári.

Aveṭi grijā sa nu va raniṭi la māni sau la dege t in timpul instalārīi dispositivului de montare pe perete sau a tclevizorului.

$uruburile nécessare pentru fixarea pe perete a disponitivului de montare pe perete nu sunt incluse.

Utiliziati suruburi correspunzatoare pentru materialul si structura peretelui la montarea disponitivului de montare pe perete.

Pentru instruţiuni privind instalarea suportului de montare pe perete la televizor, va rugăm să descârcata informatiile de pe site-ul web SONY.

Inainte de instalare

Daca intentionati sa instalati un televizor care nu este specificat in pagina 2, asigurati-va ca ati consultat instruuntile deutilizar sau brosura furnizata.

Etapa 1:

Verificareacomponentelor necessitiespournu instalare

1 Pregăti patru sau mai multe Šuruburi cu diametrul de 8 mm sau echivalente (nu sunt furnizate)și o Šurubelnită. Selectați Šuruburile adevate pentru materialul peretelui.

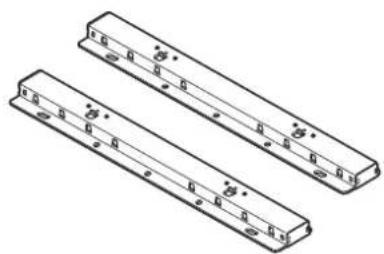

2 Desfaceti cutia si verificati dacă sunt incluse toate elementele următoare.

Consola de bazá (2)

Alegerea locatiei de instalare

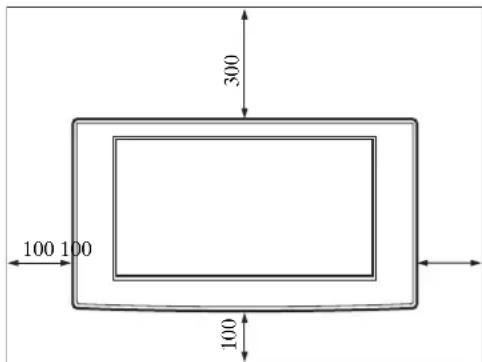

1 Consultaţi tabel cu dimensiunile recomandate pentru montarea televizorului de la pagina网页 13, alegeţi locaţia de instalare.

Lasaţi sufficienti spatiu intre televizorși tavanși pârtilc proemincnte alc perctelui, așa cum este prezentat mai jos.

Unitate: mm

Nu instalati niciodata televizorul a sa cum este prezentat mai jos:

Notă

Dacā intentionati sā pozaṭi cablurile ⟨in perete, ⟨inainte de a ⟨incepe instalarea, efectuati o gaura ⟨in perete pentru a introduc cablurile.

2 Pentru instalarea consolei de bază, consultati diagrama cu dimensiunile recomandate la pagina 14 pentru montarea pe pereteși stabiliti pozițile suruburilor.

AVERTSMENT

Peretele pe care va fi instalat televizorul trebuie sa poata sustine o greunate de cel pu tin patru ori mai marc dccat cca a televizorului (Consulta t i instructiunile televizorului dumneavoastrapentru a afla greutatca acestuia).

Determinati gradul de rezistenta a peretelui pe care va fi montat televizorul. Daca este necessities, consolidati peretele.

Etapa 3:

Instalarea consolei de bază pe perete

Fixati bine pe perete consola de bază, folosind patru sau mai multe Šuruburi cu diametrul de 8 mm sau Šuruburi echivalente (nu sunt furnizate).

Identificati orificiile surubului (d, h) pentru atasarca carligului dc montare la consola de baz. Apoi ataati-le in siguranta, folosind suruburile furnizate (+BVST4× 12)

Fixati pe perete consola de baza si carligul de montare, folosind cclc patru sau mai multe suruburi cu diametrul de 8 mm sau suruburi echivalentc (nu sunt incluse).

Selectati patru orificii folosind semnul prezentat in diagrama de mai jos si strangeti bine suruburile, astfel incat acestea sa nu se slabeasca.

Aliniati unitatea, astfel incat aceasta sa fie nivelata.

Indcpartati suruburile care au fost atasate in procedura 1 si demontati carligul de montare de la consola de baza.

ATENTE

Aveci grijsa nu scapati carligul dc montare candidemontati suruburile de la carligul de montare.

ABERTISMENT

• Šuruburile necessities to pruru această procedură nu sunt furnizate. Selectati Šuruburile adcevato pentru materialul si structura peretelui.
• In cazul in care consola de bază nu poate fi fixata suficient de bine, folositi Šuruburile suplimentare.
• Asigurati-va cā ati fixat in siguranţa consola de bază pe perete.

Etapa 4:

Pregătirea pentru

installareatelelevatorului

Daca intenzionei sa instalati un televizor care nu este specificat in pagina 2, asigurati-va ca ati consultat instructciunile deutilizare sau brosura furnizata.

1 Scoateti Šuruburile din spatele televizorului. Apoi demontati suportul de masă de la televizor.

Asezati televizorul cu fata in nos pco suprafata stabila de lucru, acoperita cu o laveta.

Pentru utilizatori i urmatoarelor modele de televizoare:

KDL-46/40D30xx , KDL-46/40D28xx ,

KDL-46/40D27xx*, KDL-40D26xx*,

KDL-46/40T30xx , KDL-40T28xx ,

KDL-40T26xx , KDL-46/40S30xx ,

KDL-40S28xx *, KDL-40SL130,

KLV-46/40V300A

Pentru utilizatori i următoarelor modele de televizioare:

KDL-32D30xx , KDL-32D28xx ,
KDL-32D27xx , KDL-32D26xx ,
KDL-32T30xx , KDL-32T28xx ,
KDL-32T26xx , KDL-32S30xx ,
KDL-32S28xx *, KDL-32XBR4.
KDL-32SL130, KLV-32V300A

• Pentru numcle modelului actual, „xx“ indica numărul si/sau caracterele specifice pentru fiecare model.

Note

Cand indepartati suportul de masa de la televizor, asezati ecranul cu fata in nos pe o suprafata stabila de lucru, care sa fic mai mare decat televizorul.
- Pentru a preveni deteriorarea suprafetei ecranului LCD, asiguratī-vā ca ati asezat o lavetā moale pe suprafata de lucru.

ATENTIE

• Dacă aplicati presiune sau socuri asupra suprafetei televizorului, ecranul LCD se poate sparge sau se poate deteriorora.
• Asezati ecranul cu faça in jos pe o suprafata stabilă si nivelata, avand suportul de masă peste marginea suprafetei. Dacă aveti ecranul si baza suportului de masă la acelasi nivel, se vor crea condiții de lucru instabile, ceea ce poate duce la deteriorarea televizorului.
  Cand demontati suportul de masa de la televizor, tinei de acesta cu ambele mai.

Candutilizati o surubelnita electrica, setati cuplul la aproximativ 2 N-m 20kgf· cm Nu ridicati carligul de montare inainte de a fixa suruburile (cate doua suruburi pentru stanga/ dreapta).Acest lucru poate deforma carligul de montare sau carcasa televizorului.

2

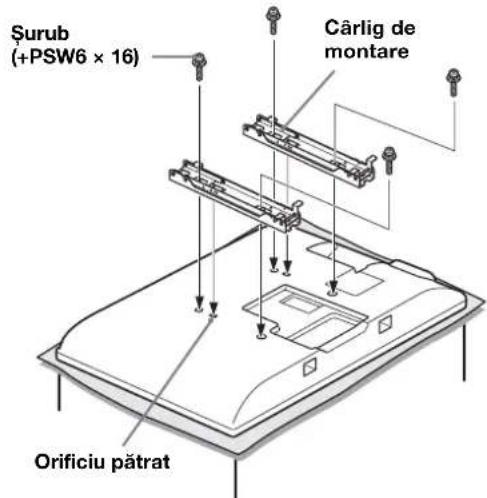

Consultand diagrama/tabelul cu locatiile surubului si carligului de la pagina pagina 14, stabili poziile surubului si fixati carligul de montare in spatele televizorului.

Fixati temporar carligul de montare in spatele televizorului, folosind cclc patru suruburi furnizate (+PSW6× 16)
2 Asigurat-va c a ambc c suruburi sunt stransc bine in spatele televizorului, cu o forta egal a cuplului.

Aliniati clapeta din spatele càrligului de montare cu orificiul pătrat din spatele televizorului, aça cum este prezentat in imaginea de mai jos.

Notă

Asigurati-va cau Utilizati alte suruburi decat cele furnizate (+PSW6× 16) cand fixati carligul de montare.

3

Reglati unghiul cârligului de montare folosind cheia hexagonală furnizata.

Cand instalati televizorul parallel cu peretele (0 grade), nu este necessarre reglarea unghiului carligului de montare (procedurile 1 si 2 de mai jos). Asigurati-va ca fiecare baz a braatului este insurubata corect.

Indepartati cele doua suruburi de la baza braatului 已 al carligului de montare. Alegeti orificiile correspunzatoare unghiului dorit (5, 10, 15 sau 20 de grade).
2 Rcglati unghiurile braftului superior 已 inferior ②, astfel incat sa se potriveasca orificiului correspunzator si fixati bine ficarc brat, folosind cele doua suruburi demontate in procedura anterioara 1.

Note

• Asiguratī-vā ca reglātī bratul drept si cel stāng la acelasi unghi.
• Asigurat-vá cā bazele celor doua braçe sun insurubate in siguranta.

ATENTIE

Avei grija sa nu va prindeti degetele cand reglati unghiul carligului de montare.

Note privind reglarea unghiurilor

Cand instalati alte modele dc televizoare decat cele specificate la pagina 2 (in functie de dimensionunile modelelor etc.), unghiurile de reglare prezentate (0,5,10,15,20 grade) pentru brate pot fi limitate.
- Pentru unghiurile disponibile de reglare a bratelor in momentul instalarii altero modele de televizoare decat cele specifie la pagina 2, consultati instruunile de utilizare a acestora sau brosura furnizata.

Etapa 5:

Instalarea televizorului pe perete

Dacā intentionati sā instalati un televizor care nu este specificat in pagina 2, asigurati-va ca a ti consultat instructiunile deutilizare sau broṣura furnizata.

AVERTMENT

Asigurati-vá cá ati finalizat instalarea inainte de a conccta cablul de alimentarcin c.a. la priza dc perete. In cazul in care cablul de alimentare in c.a. este prins sub sau intre componentele echipamentului, se poate produce un scurtcircuit sau electrocutari. Avci grijsa nu va impicdici de cablul de alimentare in c.a. sau de televizor, deoarece va puteiti rani.

1

Conectati la televizor cablul de alimentare in c.a. si cablul(rile) de conectare furnizate impreună cu televizorul.

Conectati cablul de alimentare in c.a. si cablul(rile) de connectare la conectorii din spatele televizorului. Pentru informati suplementare despre modul de concectare a cablului dc alimentarc in c.a. si a cablului(rilor) de connectare, consultati manualul cu instructiuni al televizorului.

Note

• Nu puteti conecta caburile la televizor dupa instalarea acestuia pe consola de baz.
• Subcontractati operatiunea de pozare a cablului in perete unui contractor licentiat.

2

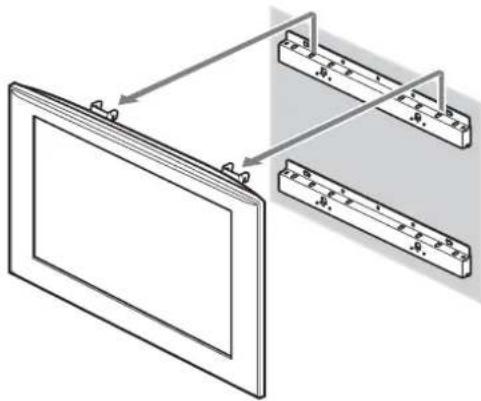

Instalarea televizorului pe consola de bază.

Consultand diagrama/tabelul cu locatiile surubului si carligului, la pagina 14, identificati orificiile consolei de bazao pursuant blocarea carliglor superioare ale carligului de montare.
Tinei televizorul cu ambele maini si aliniati-I uso r dc pcrte.

AVERTISMENT

Aveṭi grijā ca televizorul sā fié transporte t de cātre douā sau mai multe personc.

1

2

3

Fixaţi televizorul Şi consola de bază folosind cele două Şuruburi furnizate (+BVST4 × 12).

Notă

Candutilizatiosurubelnitaelectrica,setaicupulla approximativ1,5N·m[15kgf·cm].

AVERTSMENT

Asigurati-vacarangcti foarte bine atat surubul stang,cat si pe cel drept.Daca nu procedati astfcl,televizorul poate caedca cand este impins in sus si poate provoca vatamari corporale.

Confirmarea finalizării instalării

Verificati urmatoarele aspecte.

• Urechile carligului de montare sa fie bine fixate in orificiile consolei dc bază.
  Cablurile sa nu fie rasucite sau perforate.
• Cele doua suruburi care fixcaza carligul de montare si consola de bazaa faie bine stranse.

AVERTISMENT

Nu reglati unghiul carligului de montare dupa instalarea televizorului pe perete si asigurati-va ca accsta ici instalat complet. Daca nu, produsul poate cadea si poate cauza vatamari corporale sau pagube materialc. De asemenca, acesarea necorespunzatoare a cablului de alimentare in c.a. etc., poate provoca incendii sau electrocutari, prin apariia unui scurtcircuit. Din motive dc siguranta, asigurati-va ca instalarca a fost efectuata complet.

La demontarea televizorului

Pentru distribuiorii Sony

1 Deconecta cablul de alimentare in c.a. de la prise de perete.
2 Demontaţi cele două și suruburi care fixează televizorul și consola de bază. (Consultaţi punctul 3 de la Etapa nr. 5 de la网首页-page 11 pentru informaţii despree poziţile suruburilor)

3 Asigurati-va că sustinetei televizorul si ridicati-l pentru a-Idemonta.

ATENTE

• La demontarea televizorului, aveti grijă să nu prindcti cablul dc alimentareși cclcalte cabluri.
• Aveti grijà sa nu va raniti la maini sau la degete in timul demontarii televizorului.

AVERTISMENT

Aveṭi grijā ca televizorul sā fie transporte t de cātre doua sau mai multe persone.

Specifications

Unitate: mm

Greutate: 4.7kg

Design-ul si specificatiile pot fi modificate fara o notificare prealabila.

Tabelul cu dimensiunile recomandate la montarea televizorului

Iabe Iul de mai jos prezintadimensiunile televizorului montat pc acest produs. Consu Ia iacst tabl pntru a alege locata de instalare.

Dacă intentionași să instalati un televizor care nu este specificat mai jos, asigurată-va că ati consulțat instruţionile de utilizare sau broşura furnizata.

Punctul central al ecranului

Unitate: mm

Numele modelului	Dimensiunea ecranului		Dimensiunea centrală a ecranului	Lungimea fiecărui unghi de montare
				Unghi (0°)		Unghi (20°)
	A	B	C	D	E	F	G
KDL-46D30xx */KDL-46D28xx */ KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A	1.114	730	106	505	175	373	705	545
KDL-40D30xx */KDL-40D28xx */ KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */ KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/ KLV-40V300A	981	643	157	505	170	338	622	543
KDL-32D30xx */KDL-32D28xx */ KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */ KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/ KDL-32SL130/KLV-32V300A	790	530	137	424	160	318	516	464

Este posibil ca unele modele să nu fie disponibile in anumite regiuni.
Este posibil ca valorile din tabelul de mai sus sa fie uor diferite, in functie de instalare.

• Pouru numele modelului actual, „xx" indica numărulși/ Sau caracterele specifice pentru fiocare model.

AVERTISMENT

Peretele pe care va fi instalat televizorul trebuie sa fie capabil sa suporte o greutate de cel pu tin patru ori mai mare decat cca a televizorului. Consultati instruciunile televizorului pentru a afla greutatea acestuia.

Diagrama cu dimensiunile recomandate pentru montarea pe perete

Unitate: mm

Diagramă/tabel cu locațiileșurubuluiși càrligului

Nume model	Locatie şurub	Locatie cârlig
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */KDL-46S30xx */KLV-46V300A	e, g b
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */KDL-40S28xx */KDL-40SL130/KLV-40V300A
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	f, j c

Este posibil ca uncle modelc sa nu fic disponibile in anumite regiuni.

• Pentru numele modelului actual, „xx“ indica numărul Şi/sau caracterele specifice pentru fiecare model.

Locatie surub

La instalarea carligului de montare la televizor.

Locatie carlig

La instalarea televizorului pe consola de bază.

• Pozitia „a“ a carligului nu poate fi utilizata pentru modelele din tabclul de mai sus.
