Produkttype	Vægbeslag til tv
Mærke	Sony
Model	SUWL500
Vægt	4,7 kg (10 lb 6 oz)
Materiale	Metal
Hældningsvinkel	0°, 5°, 10°, 15° eller 20°
Kompatibilitet	Sony LCD-tv'er 32 til 46 tommer (modeller KDL-46D30xx, KDL-40D30xx, KDL-32D30xx, osv.)
Installation	Kun af en autoriseret installatør
Væggens minimale bæreevne	4 gange tv'ets vægt
Vægmonteringsskruer	4 skruer med 8 mm diameter (medfølger ikke)
Medfølgende tilbehør	Grundbeslag (2), fastgørelseskrog (2), skruer (+PSW6×16) (4), skruer (+BVST4×12) (6), unbrakonøgle (1)
Sikkerhed	Undlad at skille ad, modificere eller installere ikke-specificeret udstyr. Læn dig ikke mod tv'et.
Vedligeholdelse	Rengør med en blød, tør klud. Brug ikke væsker.
Reparationsmulighed	Kan ikke repareres af brugeren. Kontakt en autoriseret installatør.

Ofte stillede spørgsmål - SUWL500 SONY

Hvilke tv'er er kompatible med Sony SUWL500 beslaget?

Beslaget er designet til Sony LCD-tv'er i serierne KDL-46D30xx, KDL-40D30xx, KDL-32D30xx og andre modeller, der er anført i vejledningen. Se den fulde liste over kompatible modeller i manualen.

Hvad er den maksimale vægt, SUWL500 kan bære?

Beslagets egenvægt er 4,7 kg. Maksimal belastning afhænger af tv'et, men væggen skal kunne bære mindst 4 gange tv'ets vægt.

Er hældningen justerbar?

Ja, hældningsvinklen kan indstilles til 0°, 5°, 10°, 15° eller 20° ved hjælp af den medfølgende unbrakonøgle.

Hvilke skruer er nødvendige for at fastgøre beslaget til væggen?

Du skal bruge mindst 4 skruer med 8 mm diameter, der passer til væggens materiale. Disse skruer medfølger ikke.

Kan jeg selv installere beslaget?

Nej, installationen skal udføres af en autoriseret Sony-forhandler eller en professionel installatør. Forkert installation kan medføre, at tv'et falder ned og forårsager personskade.

Hvordan justeres hældningsvinklen?

Løsn fastgørelseskrogen, fjern de to skruer fra armens base, vælg det hul, der svarer til den ønskede vinkel (5, 10, 15 eller 20 grader), og skru derefter til. Begge arme skal indstilles til samme vinkel.

Kan tv'et nemt fjernes?

Ja, afbryd først strømkablet, fjern de to nederste fastgørelsesskruer, og løft derefter tv'et for at tage det af. Få hjælp af en anden person.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Undlad altid at skille beslaget ad eller modificere det, installer ikke et ukompatibelt tv, læn dig ikke mod tv'et, og sørg for, at væggen er tilstrækkelig solid. Læs vejledningen grundigt.

Hvor kan jeg downloade den fulde vejledning?

Vejledningen er gratis tilgængelig som PDF på notice-facile.com. Du kan også anmode om en oversættelse via e-mail.

Hvad gør jeg, hvis væggen ikke er stærk nok?

Væggen skal kunne bære mindst 4 gange tv'ets vægt. Hvis dette ikke er tilfældet, forstærk væggen før installationen, eller vælg en anden placering. Kontakt en professionel.

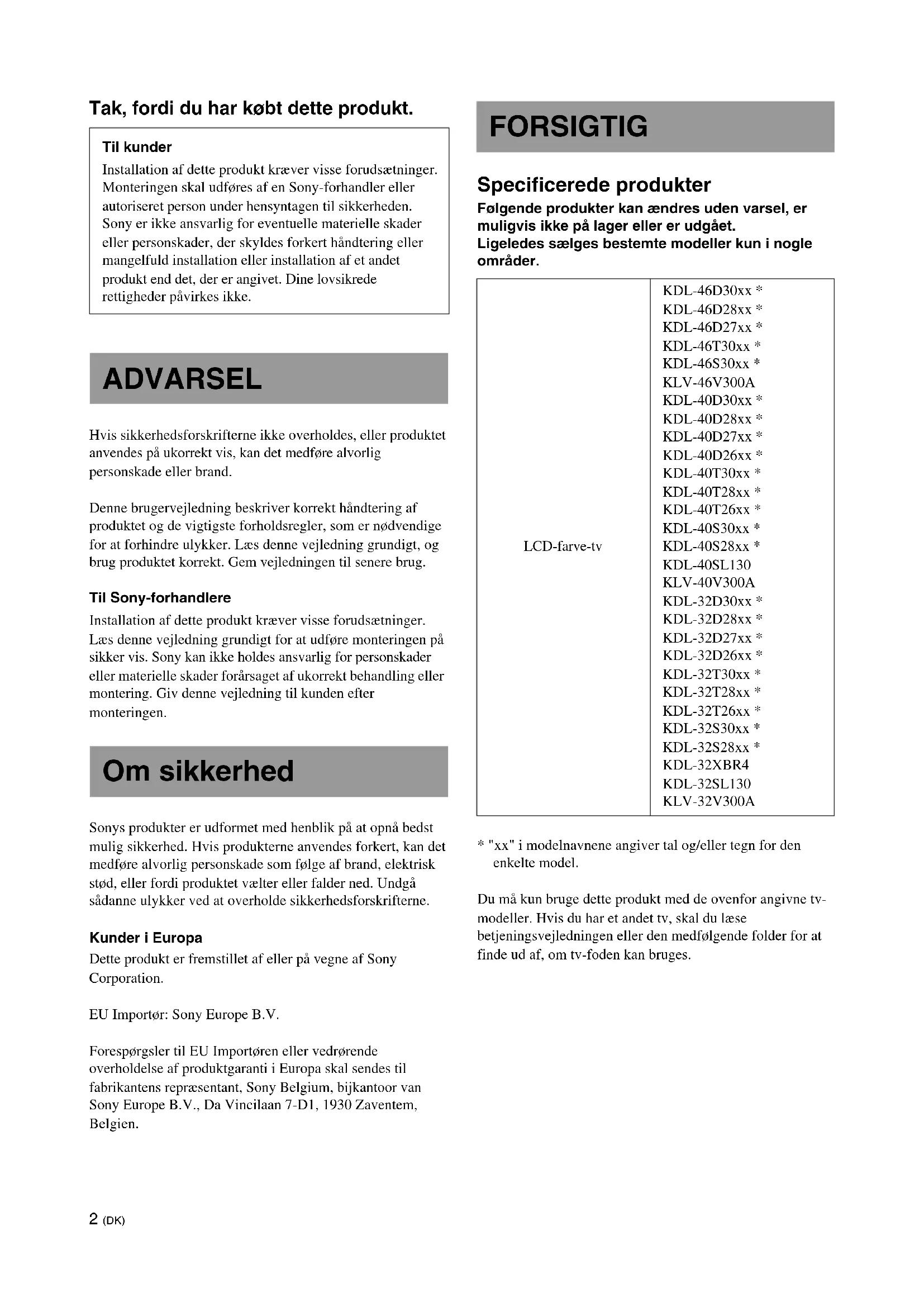

BRUGSANVISNING SUWL500 SONY

Installation af dette produit kraver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret person under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader aller persökader, der skyldes forskert handtering uller mangelfuld installation uller installation af et andet produit end det, der er angivet. Dine lovsikrede rettigheder påvirkes ikke.

ADVARSEL

Hvis sikkerhedsforskrifterne ikke overholds, ellerprodukter anvendes på ukorrekt vis, kan det medføre alvorlig personskade eller brand.

Denne brugervejledning beskriver korrekt handtering af produitet og de vigtigste forholdsregler, som er nodvendige for at forhindre ulykker. Læs davon vejledning grundigt, og brug produitet korrekt. Gem vejledningen til senere brug.

Til Sony-forhandlere

Installation af dette produit kraver visse forudsætninger.
Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for persorskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv dette vegledning til kunden after monteringen.

Om sikkerhed

Sonysprodukter er udformet med henblick pa at opna bedst mulig sikkerhed. Hvisprodukterne anvendes forkert, kan det medfore alvorlig personskade som folge af brand, elektrisk stod, ell er fordi Produktet velter aller falder ned. Undgå sādanne ulykker ved at overholde sikkerhedsforskrifterne.

Kunderi Europa

Dette produit er fremstillet af ellr pa vegne af Sony Corporation.

EU Import: Sony Europe B.V.

Forespørgsler til EU Importøren eller vedrørende overholdelse af produitgaranti i Europa skal sendes til fabrikantens reprezentant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

FORSIGTIG

Specificereptide

Folgendeprodukter kan ændres uden varsel, er muligvis ikke på lager eller er udgaet. Ligeledes sælges bestemte modeller kun i nogle områder.

LCD-farve-tv

KDL-46D30xx * KDL-46D28xx * KDL-46D27xx * KDL-46T30xx * KDL-46S30xx * KLV-46V300A KDL-40D30xx * KDL-40D28xx * KDL-40D27xx * KDL-40D26xx * KDL-40T30xx * KDL-40T28xx * KDL-40T26xx * KDL-40S30xx * KDL-40S28xx * KDL-40SL130 KLV-40V300A KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A

• "xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

Du ma kun bruge dette produit med de ovenfor angivne tvmodeller. Hvis du har et andet tv, skal du lase betjeningsvejledningen aller den medfolgende folder for at &, ud af, om tv-foden kan bruges.

Til kunder

ADVARSEL

Hvis folgende forholdsregler ikke overholds, kan det medfrole alvorlig personskade eller død som folge af brand, elektrisk stød, uller fordiproduktet vælter eller falder ned.

Lad monteringen udfore af en autoriseret person, og sorg for, at der ikke er små børn til stede under monteringen.

Hvis beslaget til vægmontering ellertv'et ikke monteres korrekt, kan der skefolgende ulykker. Lad monteringuudfore af autoriserede teknikere.

• Tv'et kan falde ned og forarsage alvorlige skader, f.eks. blå mærker eller knoglebrud.
• Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange tv'ets vægt. (Se vegledningen til dit tv for at fø oplysninger om tv'ets vægt.)
• Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Lad flytning ellr afmontering af tv'et udfore af autoriserede teknikere.

Hvis andre personer end autoriserede teknikere flytter aller afmonterer tv'et, kan de falde ned og forarssage personskade aller materiel skade. Sorg for, at der er mindst to personer om at bareller afmontere tv'et.

Undgå at spilde væske af nogen art på tv'et.

Hvis tv'et bliver vadt, kan dette medføre brand eller elektrisk stød.

Fjern ikke skruer osv. after monteringen af tv'et.

Hvis du gör det, kan tv'et falde ned og forårsage personskade eller materiel skade.

Skil ikke beslaget til vægmontering ad, og foretag ikkeændringer af det.

Hvis du gør det, kan beslaget til vaegmontering falde ned og forårsage personskade eller materiel skade.

Monter/DDke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sama men med det specificerede produit. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker ogforall sages personskade eller materiel skade.

Daek jegke tv'ets ventilationshuller til.

Hvis du tildaekker ventilationshullerne (med en klud eller lignende), kan der akkumuleres varme indeni, og der kan opsta brand.

Montergressive nogen,andenbelastning end tv'etpabeslagettil vægmontering.

Hvis du gør det, kan tv'et falde ned og forrsage personskade eller materiel skade.

Læn dig ikke ind over tv'et, og hæng ikke i produitet.

Laen dig ikke ind over tv'et, og hæng ikke i produitet, da det kan falde ned og forårsage alvorlige persorskader.

Udsæt ikke tv'et for regn eller fugt.

Det kan forarsage brand cller elektrisk stod.

Placer aldrig tv'et i varme, fugtige eller meget stoved e omgivelser, eller pa et sted, hvor tv'et udsættes for mekaniske vibrationer.

Det kan forarsage brand cller elektrisk stod.

Hvis falgende forholdsregler ikke overholds, kan der opstá materiel skade eller personskade.

Monter ikke beslaget til vægmontering på flader, hvor tv'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering pɑ flader, f.eks. en søjle, hvor tv'ets hjørner eller sider stikker frem. Hvis en person eller genstand stoder mod et af tv'ets hjørner eller sider, kan det forårsage personskade eller materiel skade.

Handter Produktet forsigtigt under rengring og vedligeholdelse.

Tryk ikke hardt ned på tv'et. Hvis du gør det, kan tv'et falde ned og forårsage personskade eller materiel skade.

Monter-ilke tv'et over uller under et airconditionanlaeg.

Hvis tv'et udsættes for vandlækager aller luftstrømme fra et airconditionanlag i længere tid ad gangen, kan det forårsage brand, elektrisk stød eller en Funktionsejl i tv'et.

Forholdsregler

• Hvis du bruger tv'et monteret pa vægbeslaget gennem langere tid, kan væggen bag ved erler oven over tv'et blive misfarvet, eller tapetet kan lösne sig, afhängigt af det materiale, væggen er lavet af.
• Hvis beslaget til vægmontering fjernes after montering pa væggen, bliver skruehullerne tilbage.
  Hvis du har fort 300-ohm tilslutningskabler ind bag vaggen, anbefaler vi, at du udskifter dem med 75-ohm koaksialkabler. Hvis det er nodvendigt at bruge 300-ohm tilslutningskabler, skal du sikre, at der er tilstrækkelig med plads mellem tv'et og tilslutningskablerne bag vaggen, for du monterer. Kontakt en autoriseret person vedrorende et passende monteringssted (uden radiostoj osv.), for der monteres.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Til kunder

Installation af dette produit kraver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret person under hensyntagen til sikkerheden.

Til Sony-forhandlere

Folgende anvisninger er kun til Sony-forhandiere. Sorg for at lase ovennavnte sikkerhedsforskrifter grundigt, og var særlig opmaerk som pa sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette Produk.

Sorg for at montere beslaget til vægmontering sikkert på væggen, idet du følger instruktionerne i dette brugervejledning.

Hvis en skrue sidder lost ether falder ud, kan vægmonteringsbeslaget falde og forarssage personskade erer tingsskade. Sorg for at bruge de korrekte skruer til vægmaterialiet, og fastgør eheden sikkert ved hjælp af fire erler flere skruer, der er 8mm i diameteren (eller tilsvarende skruer).

Sorg for at bruge de medfølgende skruer og tilhorende dele korrekt, idet du ffolger instruktionerne i donne brugervejledning. Hvis du bruger erstatningsdele, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sorg for at samle beslaget korrekt, idet du ffolger den procedure, der er forklaret iijke brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan tv'et falde ned og forarsage personskade erler blive beskadiget.

Sorg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør det, kan tv'et falde ned og forårsage persorskade eller blive beskadiget.

Undgå omhyggeligt at udsætte tv'et for stød under monteringen.

Hvis tv'et udsættes for stød, kan produktet falde ned eller gä i stykker. Dette kan forårsage personskade.

Sorg for at montere tv'et på en væg, der er bade lodret og plan.

Hvis du ikke gør det, kan tv'et falde ned og forårsage persorskade.

Sorg for at sikre kablerne forsvarligt after korrekt montering af tv'et.

Hvis mensesker eller genstande bliver viklet ind i kablerne, kan det forarsage personskade eller beskadigelse af tv'et.

Sorg for, at netledningen ellertilslutningskablet ikke bliver klemt.

Hvis netledningen eller tilslutningskablet er klemt mellem enheden og væggen eller bojes eller snos med magt, kan ledningstrådene blive blotlagt og forårsage kortslutning aller strømafrydelse. Det kan forårsage brander eller elektrisk stød.

Undgå at beskadige hænderne eller fingre under monteringen.

Undgä at beskadige handerne eller fingre under monteringen af beslaget til vægmontering eller tv'et.

De skruer, der skal bruges til at fastgore beslaget til væggen, medfolger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, nár beslaget til vægmontering monteres.

Download instruktioner om montering af beslag til vægmontering på dit tv fra SONYs hjemmeside.

Forntering

Hvis du vil installerere et tv, der ici er angivet pa side 2, skal du lase dets betjeningsvejledning ellen den medfolgende folder.

Trin 1:

Kontrol af de dele, der kræves til monteringen

1

Find fire eller flere skruer, der er 8 mm i diameteren, aller lignende skruer frem (medfolger ikke) samt en skruetrækker. Vælg skruer, der passer til vægmaterialet.

2

Abn emballagen og kontroller, at følgende dele findes i æsken.

Grundbeslag (2)

Monteringskrog (2)

Skrue (+BVST4× 12) (6)

Skrue (+PSW6× 16) (4)

Sekskantskrue (1)

Trin 2:

Beslutting om monteringssted

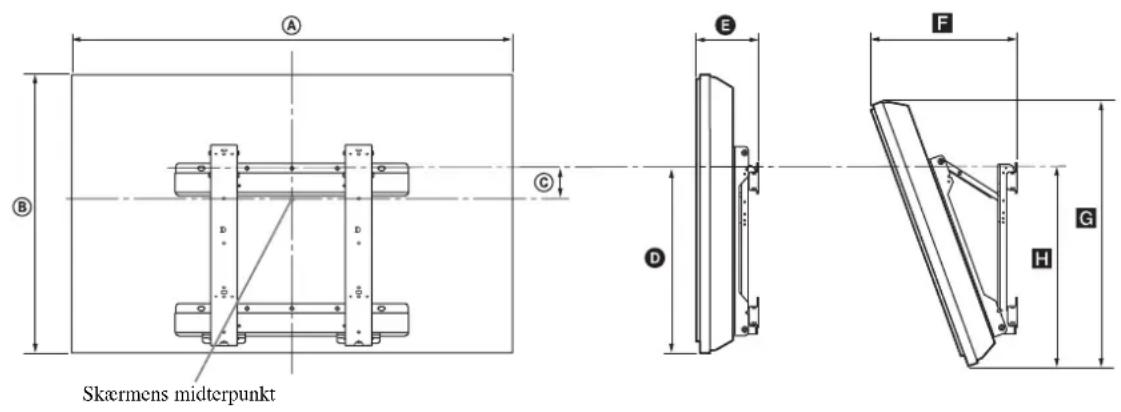

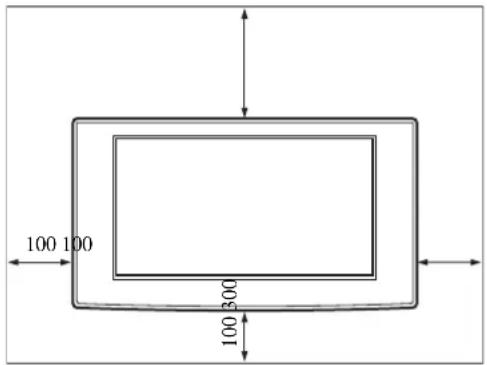

1 Bestem dig til monteringsstedet ud fra måletabellen til tv-montering på side 12.

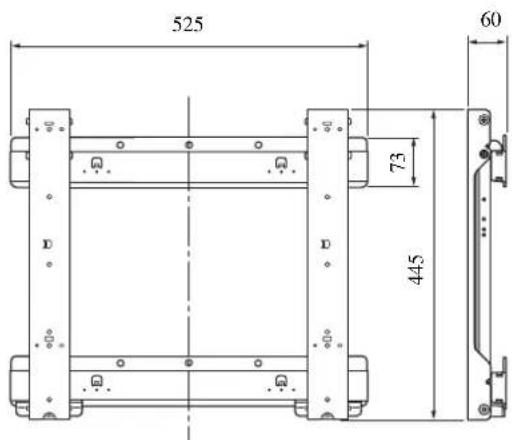

Tegningen nedenfor viser, hvor stor afstand der skal vare mellem tv'et og loftet og fremspringende dele af vaggen.

Enhed: mm

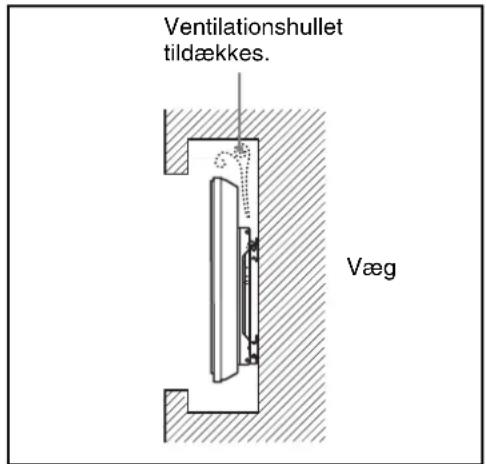

Monter aldrig tv'et som vist herunder:

Bemaerk

Hvis du har tænk't dig at placere kablerne i væggen, skal du lave et hul til indføring af kablerne i væggen, før monteringen pæbegyndes.

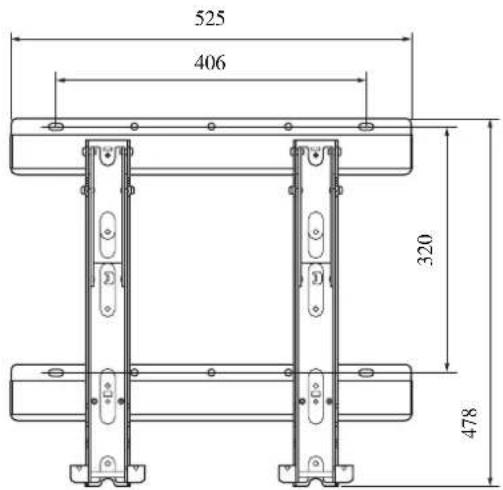

Se maletabellen for montering pa væggen på side 13 for at finde ud af, hvor skruerne til grundbeslaget skal skrues i.

ADVARSEL

Den væg, som tv'et monteres pa, skal kinne klare en vægt, som er minimum fire gange større end tv'ets (find oplysninger om vægt i tv'ets betjeningsvejledning.).

Bestem styrken af den væg, som tv'et skal monteres pa. Sorg for, at væggen er tilstrækkeligt forstærket, hvis det er nødvendigt.

Trin 3:

Montering af grundbeslaget på vaeggen

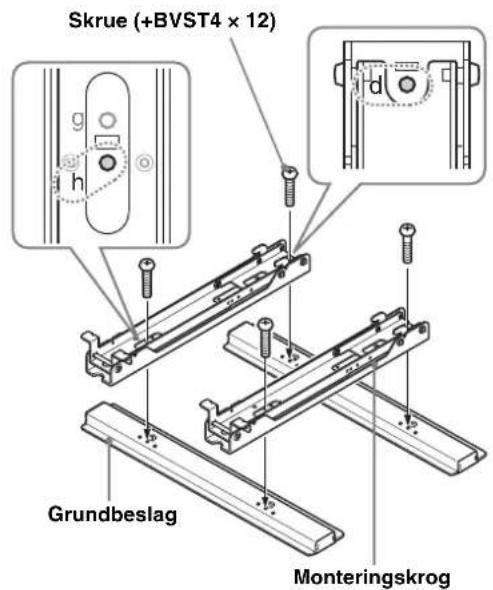

1 Fastgør grundbeslaget til væggen ved hjælp af fire eller flere skruer, som er 8 mm i diameter, eller tilsvarende (medfølger ikke).

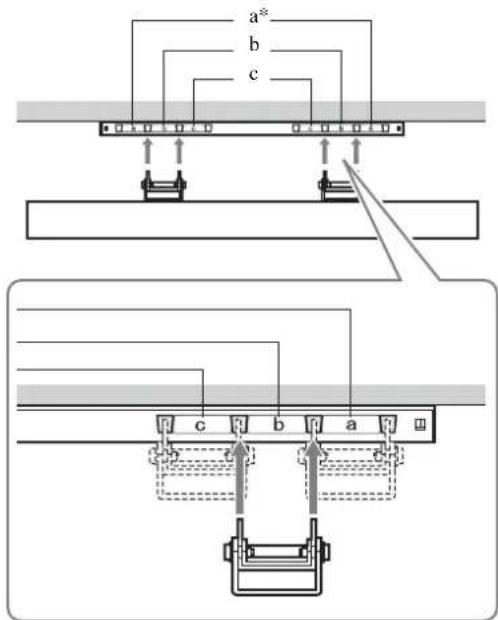

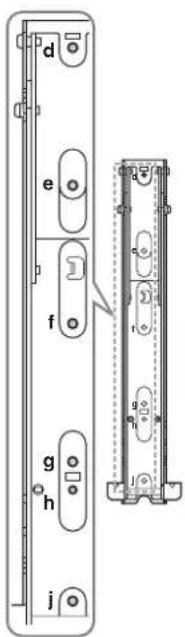

Bestem skruehullerne (d, h) til fastgorelse af monteringskrogen til grundbeslaget. Skru dem herefter fast ved hjelp af de medfolgende skruer (+BVST4× 12)

2Fastgør grundbeslaget og monteringskrogen pa væggen ved hjælp af fire erler flere skruer, der er 8 mm i diameteren eller lignende skruer (medfolger化进程).

Vælg fire skruehuller med det ●-mærke, som er vist i diagrammet herunder, og stram skruerne til, sa de/DDKE Iosnes.

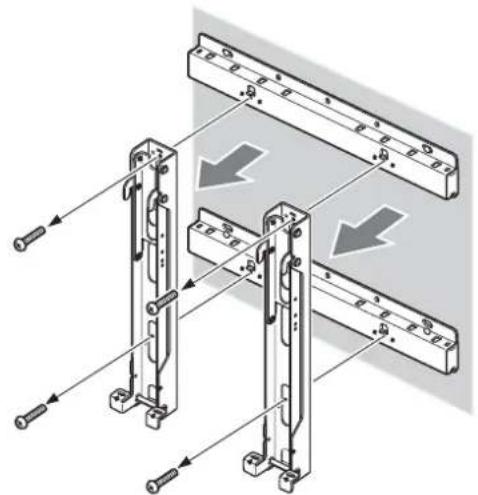

Fjern skruerne, som blev fastgjort i trinnet 1, og afmonter monteringskrogen fra grundbeslaget.

FORSIGTIG

Pas pa ikke at tabe monteringskrogen, nár du fjerner skuerne fra den.

ADVARSEL

• Skruerne, der kræves til davon anvisning, medfolg er ikke. Vælg skruer, der passer til væggens materiale og styrke.
  Hvis grundbeslaget 参数kan fastgorestilstrackkeligt, skal du bruge flere skruer.
• Kontroller, at grundbeslaget er fastgjort tilstrækkeligt til væggen.

Trin 4:

Forberedelse til montering af tv'et

Hvis du vil installerere et tv, der ikke er angivet på side 2, skal du lase dets betjeningsvejledning aller den medfolgende folder.

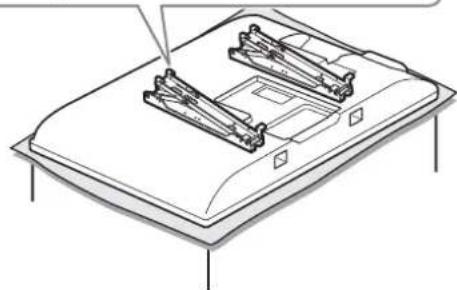

Placer tv'et med skærmsiden nedad pa et blodt underlag pa en stabil overflade.

Til falgende tv-brugere:

KDL-46/40D30xx , KDL-46/40D28xx ,

KDL-46/40D27xx , KDL-40D26xx ,

Til falgende tv-brugere:

KDL-32D30xx , KDL-32D28xx ,

KDL-32D27xx , KDL-32D26xx ,

Nar foden tages af tv'et, skal skarmen lagges med fronten ned pa et stabilt omrade, som er storre end tv'et.
- Brug noget blodt stof som underlag for at undga at beskadige overfladen af LCD-skaermen.

FORSIGHT

Hvis tv'ets overflade udsættes for tryk ell er stod, kan LCDskærmen gä i stykker ell blive beskadiget.
Læg skærmen med fronten ned på et stabilt og plant niveau, sä foden hænger ud over områdets kant. Hvis skærmfronten og basen af foden er på samme niveau, vil det forarssage ustabile arbejdsbetingelser og kan beskadige fjernsynet.
Nar fodcn fjernes fra tv'et, skal der holdes godt fast i foden med begge haender.

Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 2N· m {20 kgf·cm}. Loft ikke monteringskrogen, for skruerne (to skruer til henholdsvis venstre og højre) er skruet fast. Dette kan ødelegge monteringskrogen eller tv-kabinettet.

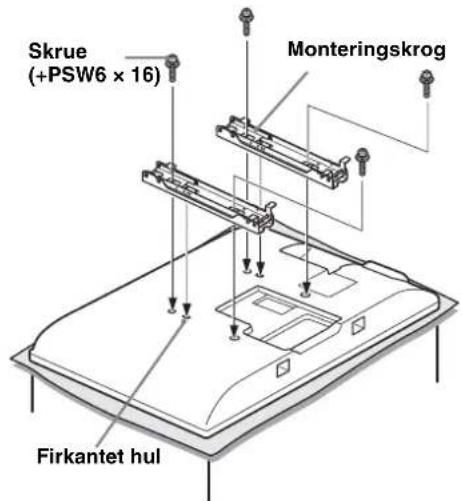

2 Bestem skruernes placering ud fra diagrammet/tabellen til placering af krog og skruer pa side 13, og fastgør monteringskrogen bag pa tv'et.

Fastgor midlertidigt monteringskrogen bag pa tv'et ved hjaelp af de fire medfolgende skruer (+PSW6× 16).
Sorg for, at begge skruer er skruet stramt til med ensartet drejningsmoment bag pa tv'et.

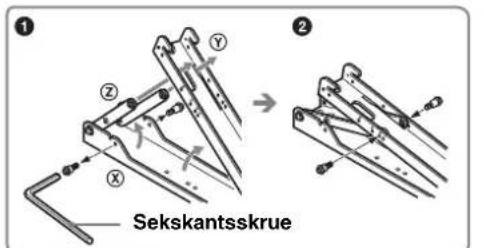

3 Juster monteringskrogens vindel ved hjælp af den medfolgende sekskantsskrue.

Nar tv'et monteres parallelt med vegtgen (0 grader), er det ici nodvendigt at indstille vinklen af monteringskrogen (fremgangsmade 1 og 2 herunder). Sorg for, at hv er enkelt armbase 已 er skruet godt fast.

Fjern de to skruer fra armbeslaget 已 pa monteringskrogen. Vaelg de huller, som horer til den onskede vinkel (5, 10, 15 erler 20 grader).
2 Juster vinklerne pa top- og bund 2-armen, sa den passer til det tiihorende hul, og fastgor haver enkelt arm helt ved hjaelp af de to skruer, som blev fjernet i det forrige trin

Bemaerk

Sorg for, at hore og venstre arm er indstillet med samme vinkel.
- Kontroller, at de to armbeslag er skruet godt i.

FORSIGHTIG

Pas pa, du不克 klemmer fingre, nar monteringskrogens vinkel indstilles.

Bemærkning til justeringsvinklerne

Nar der monteres andre tv end dem, der er angivet paskide 2 (afhengigt af modellens storrelse og mal, osv.), er armbeslagenes justeringsvinkler (0, 5, 10, 15, 20 grader) begraesede.
Yderligere oplysninger om armbeslagenes mulige justeringsvinkler, nar der monteres andre tvmodeller end dem, der er angivet pa side 2,findes i deres betjeningsvejledning aller den medfolgende folder.

Trin 5: Montering af tv'et på væggen

Hvis du vil installere et tv, der/DD er angivet pa side 2, skal du lase dets betjeningsvejledning ellen den medfolgende folder.

ADVARSEL

Du ma ikke tilslutte strom, for tv'et aller skærmen er monteret. Hvis netledningen kommt i klemme under ihrer mellem dele af udstyret, kan der opsta en kortslutning, eller du kan fæ elektrisk stød. Pas pa, du ikke falder over netledningen, tv'et uller skærmen ogkommen til skade.

1 Slut netledningen og tv'ets medfolende tilslutningskabler til tv'et.

Slut netledning og en uller flere forbindelsesledninger til stikkene bag pa tv'et. Yderligere oplysninger om tilslutning af netledningen og tilslutningskablerne findes i den betjeningsvejledning, der fulgte med tv'et.

Bemerk

• Du kan ikke slutte kablerne til tv'et, Near det er installereret på grundbeslaget.
• Lad en autoriseret person trække kablerne i væggen.

Bestem hullerne til grundbeslaget ud fra diagrammet/tabellen til placering af krog og skruer pa side 13, som kal bruges til at placere de overste kroge i grundbeslaget i.
Hold godt fast i tv'et med begge hender, og juster det forsigtigt i forhold til væggen.

ADVARSEL

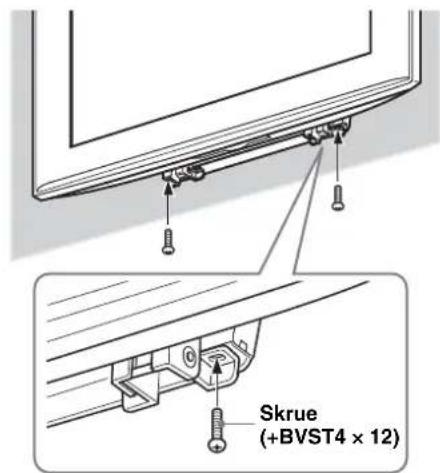

3 Fastgør tv'et og grundbeslaget godt ved hjælp af de to medfølgende skruer (+BVST4 × 12).

Bemaerk

Hvis der bruges en elektrisk skruetrakker, skal drejningsmomentet indstilles til ca. 1,5 N·m (15 kgf·cm).

ADVARSEL

Sorg for, at bade den hjre og venstre sikringsskruc spandes godt fast. Hvis du ikke gør det, kan tv'et falde ned, nr der skubbes opad, og forårsage personskade.

Kontroller følgende punkter.

• Monteringskrogens kroge placeres solidi, grundbeslagets huller.
• Ledningen og kablet er/DDke snoet eller klemt.
• De to skruer, som fastgør monteringskrogen og grundbeslaget, strammes godt.

ADVARSEL

Juster ikke på monteringskrogens winkel, narr tv'et er monteret på væggen, og sorg for at montere det helt fast. Hvis der justeres på monteringskrogen, kan produit falde ned og forårsage personskade eller tingsskkade. Ukorrekt placering af netledningen o. lign. kan forårsage brand eller elektrisk stød i tilfælde af en kortslutning. Kontroller, at monteringen er sikker.

3

Vär omhyggelig med, at ledningen og kablerne ikke bliver fanget, narr tv'et fjernes.
- Pas pa, du/DD ke kommer til skade med haender erer fingre, nar tv'et fjernes.

ADVARSEL

1 Tag netledningen ud af stikkontakten.
2 Fjern de to skruer, som fastgør tv'et og grundbeslaget. (Se skruernes placering under 3 i trin 5 på side 10.)

Design og specifications kan andres.uden varsel.

Måletabel til tv-montering

Tabellen nedenfor angiver mal pa det tv,der skal moneres pa ditte produkt. Brug donne tabel til at finde den rette placering. Hvis du vil installere et tv, der icke er angivet herunder, skal du lase dets betjeningsvejledning ellen medfolgende folder.

Enhed: mm

Modelnavn	Skærmens mål		Skærmens midtermål	Længde af hvver monteringsvinkel
				Vinkel (0°) Vinkel (20°)
	A	B	C	D	E	F	G
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */KDL-46S30xx */KLV-46V300A	1.114 73	0	106 505	175 373	705 545
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */KDL-40S28xx */KDL-40SL130/KLV-40V300A	981 643	157 505	170 338	622 543
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	790 530	137 424	160 318	516 464

Nogle modeller vil muligvis ikke kunne fas i visse områder.
Tallene i overstaende tabel kan afvige en smule, afhengigt af installationen.

* "xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

ADVARSEL

Væggen, som tv'et skal monteres på, skal som minimum kinne klare en belastning på fire gange tv'ets vægt. Sevejledningen til dit tv for at fø oplysninger om tv'ets vægt.

Måletabel for montering på væggen

Enhed: mm

Diagram/tabel til placering af krog og skruer

Modelnavn	Placering af skrue	Placering af krog
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */KDL-46S30xx */KLV-46V300A	e, g b
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */KDL-40S28xx */KDL-40SL130/KLV-40V300A
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	f, j c

Nogle modeller vil muligvis ikke kunne fas i visse omrader.

* "xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

Placering af skrue

Ved montering af monteringskrogen pa tv'et.

Placering af krog

Ved montering af tv'et pa grundbeslaget.

• Placering af krogen "a" kan/DDi ke bruges til modellerne i tabellen ovenfor.

Fasta monteringsplattan på vöggen

Siffrorna i ovanstænde tabell kan variera nagot beroende på installationen.

• I aktuella modellnamn anger "xx" sifror och/eller tecken som ar spefika for varje modell.

WARNING!
