BRUGSANVISNING SUWH500 SONY

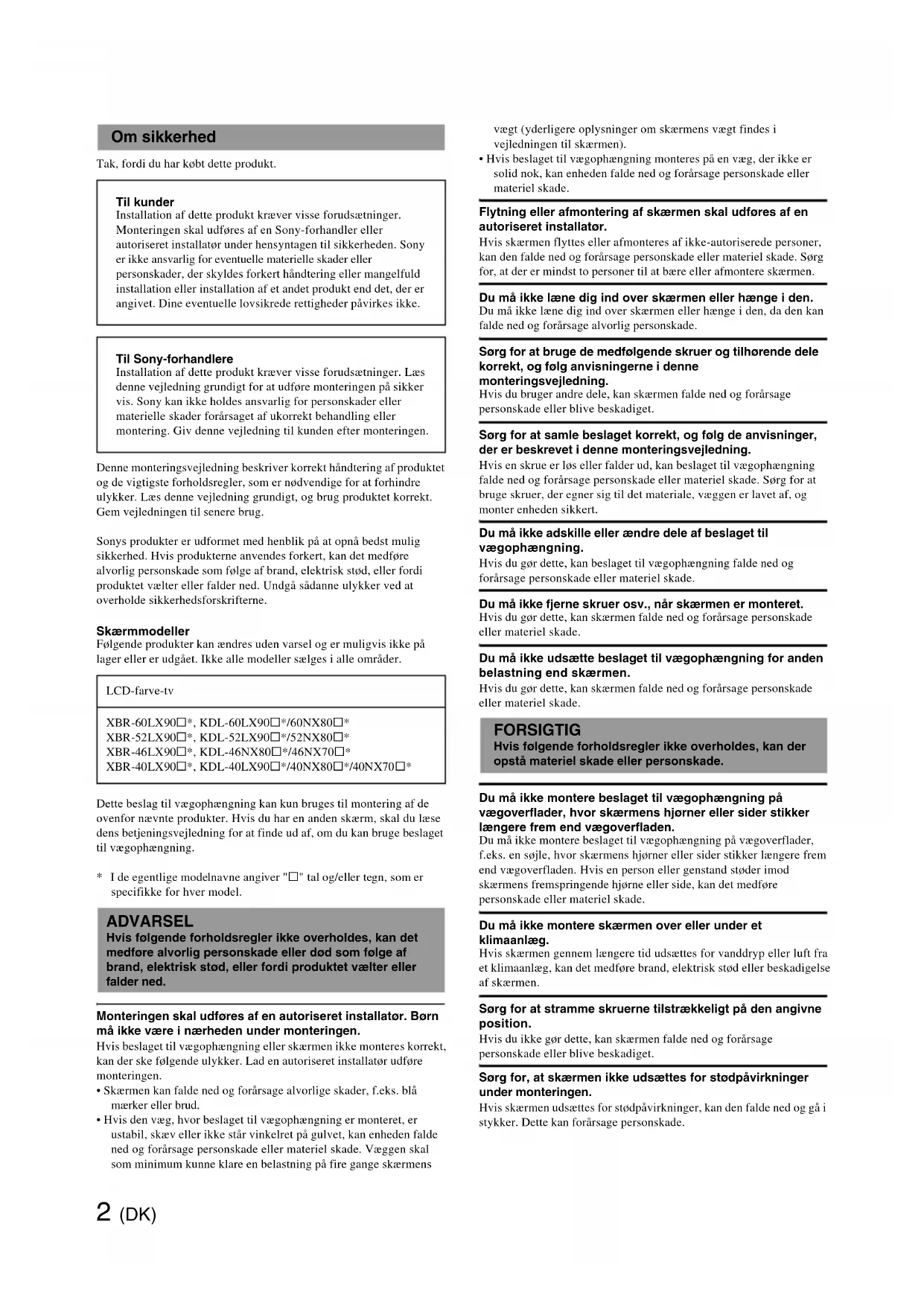

• Nos nomes de modelos actuais, o “s” indica números e/ou caracteres específicos a cada modelo.2 (DK) Tak, fordi du har købt dette produkt. Denne monteringsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug. Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne. Skærmmodeller Følgende produkter kan ændres uden varsel og er muligvis ikke på lager eller er udgået. Ikke alle modeller sælges i alle områder. Dette beslag til vægophængning kan kun bruges til montering af de ovenfor nævnte produkter. Hvis du har en anden skærm, skal du læse dens betjeningsvejledning for at finde ud af, om du kan bruge beslaget til vægophængning.

• I de egentlige modelnavne angiver "s" tal og/eller tegn, som er specifikke for hver model. Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen. Hvis beslaget til vægophængning eller skærmen ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

• Skærmen kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.

• Hvis den væg, hvor beslaget til vægophængning er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal som minimum kunne klare en belastning på fire gange skærmens vægt (yderligere oplysninger om skærmens vægt findes i vejledningen til skærmen).

• Hvis beslaget til vægophængning monteres på en væg, der ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade. Flytning eller afmontering af skærmen skal udføres af en autoriseret installatør. Hvis skærmen flyttes eller afmonteres af ikke-autoriserede personer, kan den falde ned og forårsage personskade eller materiel skade. Sørg for, at der er mindst to personer til at bære eller afmontere skærmen. Du må ikke læne dig ind over skærmen eller hænge i den. Du må ikke læne dig ind over skærmen eller hænge i den, da den kan falde ned og forårsage alvorlig personskade. Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne monteringsvejledning. Hvis du bruger andre dele, kan skærmen falde ned og forårsage personskade eller blive beskadiget. Sørg for at samle beslaget korrekt, og følg de anvisninger, der er beskrevet i denne monteringsvejledning. Hvis en skrue er løs eller falder ud, kan beslaget til vægophængning falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert. Du må ikke adskille eller ændre dele af beslaget til vægophængning. Hvis du gør dette, kan beslaget til vægophængning falde ned og forårsage personskade eller materiel skade. Du må ikke fjerne skruer osv., når skærmen er monteret. Hvis du gør dette, kan skærmen falde ned og forårsage personskade eller materiel skade. Du må ikke udsætte beslaget til vægophængning for anden belastning end skærmen. Hvis du gør dette, kan skærmen falde ned og forårsage personskade eller materiel skade. Du må ikke montere beslaget til vægophængning på vægoverflader, hvor skærmens hjørner eller sider stikker længere frem end vægoverfladen. Du må ikke montere beslaget til vægophængning på vægoverflader, f.eks. en søjle, hvor skærmens hjørner eller sider stikker længere frem end vægoverfladen. Hvis en person eller genstand støder imod skærmens fremspringende hjørne eller side, kan det medføre personskade eller materiel skade. Du må ikke montere skærmen over eller under et klimaanlæg. Hvis skærmen gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af skærmen. Sørg for at stramme skruerne tilstrækkeligt på den angivne position. Hvis du ikke gør dette, kan skærmen falde ned og forårsage personskade eller blive beskadiget. Sørg for, at skærmen ikke udsættes for stødpåvirkninger under monteringen. Hvis skærmen udsættes for stødpåvirkninger, kan den falde ned og gå i stykker. Dette kan forårsage personskade. Om sikkerhed Til kunder Installation af dette produkt kræver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert håndtering eller mangelfuld installation eller installation af et andet produkt end det, der er angivet. Dine eventuelle lovsikrede rettigheder påvirkes ikke. Til Sony-forhandlere Installation af dette produkt kræver visse forudsætninger. Læs denne vejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen. LCD-farve-tv XBR-60LX90s*, KDL-60LX90s*/60NX80s* XBR-52LX90s*, KDL-52LX90s*/52NX80s* XBR-46LX90s*, KDL-46NX80s*/46NX70s* XBR-40LX90s*, KDL-40LX90s*/40NX80s*/40NX70s* ADVARSEL Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. FORSIGTIG Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.3 (DK) Sørg for at montere skærmen på en væg, der er plan og vinkelret på gulvet. Hvis du ikke gør dette, kan skærmen falde ned og forårsage personskade. Du må ikke lade netledningen eller tilslutningskablet blive klemt. Hvis netledningen eller tilslutningskablet er klemt mellem skærmen og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød. Håndter produktet forsigtigt under rengøring og vedligeholdelse. Du må ikke trykke hårdt ind på forsiden af skærmen. Hvis du gør dette, kan skærmen falde ned og forårsage personskade eller materiel skade.

• Hvis du bruger den skærm, der er monteret på beslaget til vægophængning, i lang tid, kan væggen bag eller over skærmen blive misfarvet, eller eventuelt tapet kan løsne sig, afhængigt af væggens materiale.

• Hvis beslaget til vægophængning fjernes efter montering på væggen, bliver skruehullerne tilbage.

• Du må ikke bruge beslaget til vægophængning på et sted, hvor det udsættes for mekaniske vibrationer.

• Sørg for at have skærmens vejledning, det medfølgende "Monteringsark", en stjerneskruetrækker og en boremaskine klar før monteringen.

• Hvis du bruger en understøttet skærm, som ikke beskrives i denne vejledning, skal du kontrollere monteringen ved at se i skærmens vejledning.

• Symbolet henviser til oplysninger på "Monteringsark".

Opbevar små dele uden for små børns rækkevidde for at forhindre, at de sluger dem. Forholdsregler Klargøring Kontroller, at du har alle nødvendige dele A Wirebeslag ×1 B Trisse ×2 C Vippebeslag ×1 D Bæltebeslag ×1 E Støttebælte ×1 F Rawlplug A ×6 (Ekstradel ×1) G Træskrue (φ5×65) ×6 (Ekstradel ×1) H Forankring B ×6 (Ekstradel ×1) I Skrue (M5×60) ×6 (Ekstradel ×1) J Skrue (M6×18) ×4 K Underlag A ×4 L Underlag B ×4 M Papirskabelon ×1 N Monteringsark ×1 O Instruktioner (denne vejledning)

Find skærmens midtpunkt. Lav et mærke på papirskabelonen M, som angiver skærmens midtpunkt. Se målet for skærmens midtpunkt C i "Oversigt over mål til tv-montering" i slutningen af denne vejledning.

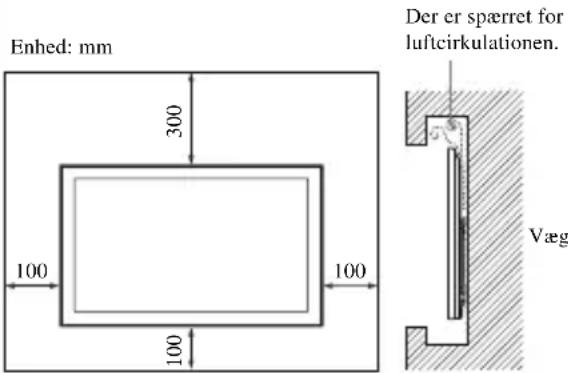

Tape papirskabelonen fast på væggen. Find en placering, tag højde for skærmens mål og skærmens midtpunkt på papirskabelonen M, og tape papirskabelonen M fast på væggen. Der skal være rigelig plads mellem skærmen og loftet og fremspringende dele af væggen som vist nedenfor til venstre. Du må aldrig montere skærmen som vist nedenfor til højre:

Hvis kablerne skal føres i væggen, skal du lave et hul, som de kan føres igennem, før monteringen påbegyndes. 2 Monter wirebeslaget på væggen ADVARSEL Væggen, som skærmen skal hænges op på, skal som minimum kunne klare en belastning på fire gange skærmens vægt (yderligere oplysninger om skærmens vægt findes i vejledningen til skærmen). Kontroller bæreevnen for den væg, som skærmen skal hænges op på. Du kan eventuelt forstærke væggen.

Lav huller til montering på væggen. Lav fire huller ved mærkerne på papirskabelonen M med en boremaskine. A Til tykke vægge Lav 65 mm dybe huller i væggen med et 9 mm bor. Dette er ved en standardmontering. B For tynde vægge Dette er til en stærkere montering ved hjælp af forankringen B H. Lav kun huller i væggens overflade med et 13 mm bor. Der er spærret for luftcirkulationen. Væg

Enhed: mm (Fortsættes)

Dansk4 (DK) Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N•m {15 kgf•cm}. Kontroller følgende punkter.

• Akslerne på begge trisser B hænger ordentligt på wiren.

• Ledningen og kablet er ikke snoet eller klemt. Sådan fjernes kablerne Brug vippebeslaget C for at vippe skærmen fremad, så du nemt kan fjerne ledningen og kablerne, mens skærmen stadig hænger på væggen.

Monter wirebeslaget. Fjern papirskabelonen M fra væggen, og monter wirebeslaget A på væggen. A Til tykke vægge 1 Put rawlpluggene A F ind i hullerne i væggen. 2 Monter wirebeslaget A med fire træskruer (φ5×65) G på væggen. B For tynde vægge 1 Put forankringerne B H i med metaldelene rettet mod hullerne i væggen. 2 Træk i forankringerne B H, så du er sikker på, at de ikke kan komme ud af væggen igen. 3 Skub kappen på forankringen B H ind i væggen. 4 Ryk de øverste og nederste ender på forankringen B H frem og tilbage, og skub derefter de to greb op og ned, indtil de rører væggen. 5 De to greb kommer ud, og forankringen B H er fikseret i væggen. 6 Monter wirebeslaget A med fire skruer (M5×60) I på væggen. 3 Gør klar til montering af skærmen Sørg for, at tv-foden er monteret på skærmen, og at skærmen ikke er vippet (en vinkel på 0°). Hvis skærmen har en terminalplade eller en bundplade, skal den fjernes, før du udfører proceduren nedenfor. Yderligere oplysninger findes i den betjeningsvejledning, der fulgte med skærmen.

Fastgør underlagene. Monter et underlag A K på hver trisse B, og fastgør to underlag B L på både vippebeslagene C og bæltebeslagene D. Hvis du bruger hjemmebiografsystemet HT-CT350 Monter også de resterende underlag på hvert underlag, som allerede er blevet monteret på de to trisser, vippebeslaget og bæltebeslaget.

Fjern skruerne bag på skærmen. Hvis der er fire skruer bag på skærmen, skal du fjerne dem alle. Yderligere oplysninger findes i den betjeningsvejledning, der fulgte med skærmen.

Fastgør trisserne. Spænd trisserne B med skruerne (M6×18) J i de to øverste skruehuller bag på skærmen.

Monter vippebeslaget. Spænd vippebeslaget C med skruen (M6×18) J i det nederste højre skruehul bag på skærmen.

Monter støttebæltet. Ret støttebæltet E* ind mellem de to sider på bæltebeslaget D, og juster støttebæltets position E, så mindst et hul hænger ned under skærmens nederste kant. Spænd med skrue (M6×18) J i det nederste venstre skruehul bag på skærmen.

• Det anbefales at montere støttebæltet E på væggen for en sikkerheds skyld.

Tilslut netledningen og tilslutningskablerne. Yderligere oplysninger findes i den betjeningsvejledning, der fulgte med skærmen. 4 Monter skærmen på væggen

Fjern tv-foden. Yderligere oplysninger findes i den betjeningsvejledning, der fulgte med skærmen.

Hæng skærmen på wirebeslagets wire. Sørg for, at der er mindst to personer til at bære skærmen, hver person bruger begge hænder. Hæng akslerne på begge trisser B, som er monteret på skærmen, ordentligt på wiren.

Juster skærmens vinkel. Flyt skærmen mod højre eller venstre, mens du kigger på fronten, så du kan justere skærmen horisontalt.
