用户手册 SUWH500 SONY

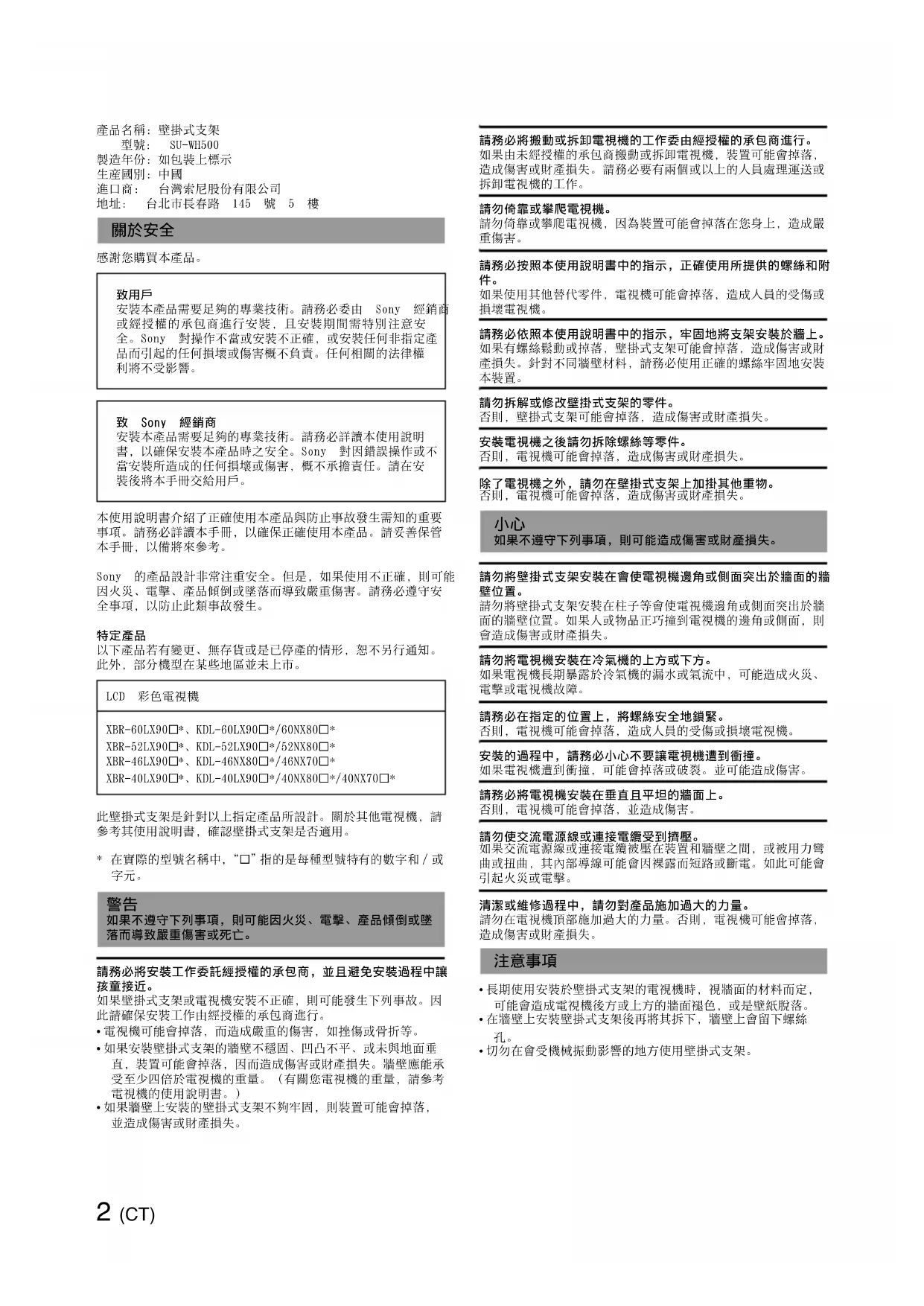

安裝本產品需要足夠的專業技術。請務必委由 Sony 經銷商或經授權的承包商進行安裝，且安裝期間需特別注意安全。Sony 對操作不當或安裝不正確，或安裝任何非指定產品而引起的任何損壞或傷害概不負責。任何相關的法律權利將不受影響。

致 Sony 經銷商

安裝本產品需要足夠的專業技術。請務必詳讀本使用說明書，以確保安裝本產品時之安全。Sony 對因錯誤操作或不當安裝所造成的任何損壞或傷害，概不承擔責任。請在安裝後將本手冊交給用戶。

本使用說明書介紹了正確使用本產品與防止事故發生需知的重要事項。請務必詳讀本手冊，以確保正確使用本產品。請妥善保管本手冊，以備將來參考。

Sony 的產品設計非常注重安全。但是，如果使用不正確，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害。請務必遵守安全事項，以防止此類事故發生。

特定產品

以下產品若有變更、無存貨或是已停產的情形，恕不另行通知。此外，部分機型在某些地區並未上市。

LCD 彩色電視機

XBR-60LX90□*、KDL-60LX90□*/60NX80□*

XBR-52LX90□*、KDL-52LX90□*/52NX80□*

XBR-46LX90□*、KDL-46NX80□*/46NX70□*

此壁掛式支架是針對以上指定產品所設計。關於其他電視機，請參考其使用說明書，確認壁掛式支架是否適用。

* 在實際的型號名稱中，“□”指的是每種型號特有的數字和/或字元。

警告

如果不遵守下列事項，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害或死亡。

請務必將安裝工作委託經授權的承包商，並且避免安裝過程中讓孩童接近。

如果壁掛式支架或電視機安裝不正確，則可能發生下列事故。因此請確保安裝工作由經授權的承包商進行。

• 電視機可能會掉落，而造成嚴重的傷害，如挫傷或骨折等。
  如果安裝壁掛式支架的牆壁不穩固、凹凸不平、或未與地面垂直，裝置可能會掉落，因而造成傷害或財產損失。牆壁應能承受至少四倍於電視機的重量。（有關您電視機的重量，請參考電視機的使用說明書。）
• 如果牆壁上安裝的壁掛式支架不夠牢固，則裝置可能會掉落，並造成傷害或財產損失。

請務必將搬動或拆卸電視機的工作委由經授權的承包商進行。如果由未經授權的承包商搬動或拆卸電視機，裝置可能會掉落，造成傷害或財產損失。請務必要有兩個或以上的人員處理運送或拆卸電視機的工作。

請勿倚靠或攀爬電視機。

請勿倚靠或攀爬電視機，因為裝置可能會掉落在您身上，造成嚴重傷害。

請務必按照本使用說明書中的指示，正確使用所提供的螺絲和附件。

如果使用其他替代零件，電視機可能會掉落，造成人員的受傷或損壞電視機。

請務必依照本使用說明書中的指示，牢固地將支架安裝於牆上。如果有螺絲鬆動或掉落，壁掛式支架可能會掉落，造成傷害或財產損失。針對不同牆壁材料，請務必使用正確的螺絲牢固地安裝本裝置。

請勿拆解或修改壁掛式支架的零件。

否則，壁掛式支架可能會掉落，造成傷害或財產損失。

安裝電視機之後請勿拆除螺絲等零件。

否則，電視機可能會掉落，造成傷害或財產損失。

除了電視機之外，請勿在壁掛式支架上加掛其他重物。

否則，電視機可能會掉落，造成傷害或財產損失。

小心

如果不遵守下列事項，則可能造成傷害或財產損失。

請勿將壁掛式支架安裝在會使電視機邊角或側面突出於牆面的牆壁位置。

請勿將壁掛式支架安裝在柱子等會使電視機邊角或側而突出於牆面的牆壁位置。如果人或物品正巧撞到電視機的邊角或側面，則會造成傷害或財產損失。

請勿將電視機安裝在冷氣機的上方或下方。

如果電視機長期暴露於冷氣機的漏水或氣流中，可能造成火災、電擊或電視機故障。

請務必在指定的位置上，將螺絲安全地鎖緊。

否則，電視機可能會掉落，造成人員的受傷或損壞電視機。

安裝的過程中，請務必小心不要讓電視機遭到衝撞。

如果電視機遭到衝撞，可能會掉落或破裂。並可能造成傷害。

請務必將電視機安裝在垂直且平坦的牆面上。

否則，電視機可能會掉落，並造成傷害。

請勿使交流電源線或連接電纜受到擠壓。

如果交流電源線或連接電纜被壓在裝置和牆壁之間，或被用力彎曲或扭曲，其內部導線可能會因裸露而短路或斷電。如此可能會引起火災或電擊。

清潔或維修過程中，請勿對產品施加過大的力量。

請勿在電視機頂部施加過大的力量。否則，電視機可能會掉落，造成傷害或財產損失。

注意事項

• 長期使用安裝於壁掛式支架的電視機時，視牆面的材料而定，可能會造成電視機後方或上方的牆面褪色，或是壁紙脫落。
• 在牆壁上安裝壁掛式支架後再將其拆下，牆壁上會留下螺絲孔。
• 切勿在會受機械振動影響的地方使用壁掛式支架。

準備

• 安裝前，請務必準備電視機的使用說明書、提供的 “安裝指南”、十字螺絲起子及電鑽。
- 如果使用本說明書中未敘述的支援的電視機型號，請參考電視機的使用說明書檢查安裝步驟。
· 當步驟旁邊出現 符號時，請參考 “安裝指南”。

檢查提供的項目

A	電線支架 × 1
B	滑輪 × 2
C	上傾支架 × 1
D	皮帶支架 × 1
E	支撐帶 × 1
F	錨A × 6(備用×1)
G	木螺絲 (ø5 × 65) × 6(備用×1)
H	錨B × 6(備用×1)
I	螺絲 (M5 × 60) × 6(備用×1)
J	螺絲 (M6 × 18) × 4
K	緩衝墊 A × 4
L	緩衝墊 B × 4
M	紙模板 × 1
N	安裝指南 × 1
O	說明書(本手冊)	×1

[Unreadable]
請將小零件放在兒童無法拿取的地方，以免被誤吞。

安装

1

確定安裝位置

资

確定電視機的中央位置。

1

請參考本手冊結尾的“電視機安裝尺寸表”中的螢幕中心尺寸⑥，在表示電視機螢幕中心的紙模板⑧上作記號。

2

將紙模板黏貼於牆上。

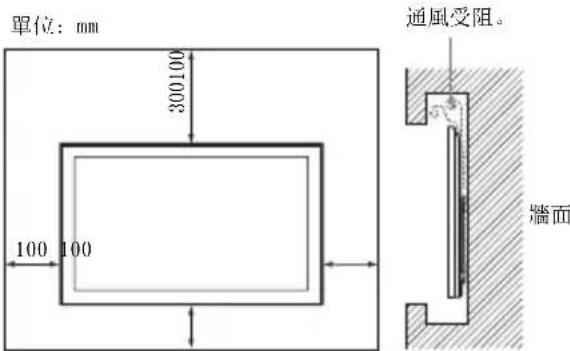

請參考電視機的尺寸和紙模板 ⑧上的螢幕中心標記，確定安裝位置，然後將紙模板 ⑨黏貼於牆上。 在電視機與天花板，以及牆面突出的部分之間騰出適當的空間，如左下圖所示。切勿如右下圖所示安裝電視機：

單位: mm 300100 100 100 通風受阻。 牆面

_2
如果您想要將電纜放置在牆壁中，在開始安裝前，必須在牆壁中鑽一個孔用以插入電纜。

2

在牆壁上安裝電線支架

警告

安裝電視機的牆壁應能承受至少四倍於電視機的重量。（有關您電視機的重量，請參考電視機的使用說明書。） 請確定要安裝電視機的牆壁強度。如有必要，請適當加固牆壁。

1

打孔以安装到墙壁上。

用電鑽在紙模板 ⑧的標記上打四個孔。

A 厚牆

用 9 mm 電鑽在牆上打出 65 mm 深的孔。這個方式適用於標準安裝。

B 薄牆

這個方式適用於使用錨 B ⑧進行較堅固的安裝。用 13 mm 電鑽只在牆壁表面打孔。

(續)

2

安裝電線支架。

撕去牆上的紙模板 Ⓜ，然後將電線支架 Ⓐ固定於牆上。

A 厚牆

① 將錨 A F 插入牆上的孔。
② 用四個木螺絲（φ5 × 65） G 將電線支架 A 固定於牆上。

B 薄牆

① 將錨 B ⑧ 的金屬部分轉向牆上的孔插入。
② 拉動錨 B Ⓗ，確認它們不會從牆壁掉出。
③ 將錨 B Ⓗ 的蓋帽壓入牆內。
4 將錨 B⑧的上端和下端轉換到前面和後面，然後將兩個握把上下展開，直到觸碰到牆壁。
⑤ 兩個握把脫落，錨 B Ⓗ 固定於牆上。
6 用四個螺絲（M5 × 60）①將電線支架④固定於牆上。

3

準備安裝電視機

確保電視機已安裝桌面底座，而且電視機沒有傾斜（角度為0°）。如果電視機安裝了端子蓋或底蓋，在進行以下步驟前，必須先將其拆下。

有關詳細資訊，請參考電視機的使用說明書。

當使用電動螺絲起子時，請將扭矩設定至約1.5 N·m {15 kgf·m}。

1

安裝緩衝墊。

安裝一個緩衝墊 A⑧至各個滑輪 B，分別安裝兩個緩衝墊 B⑪至上傾支架 C 和皮帶支架 D。

如果使用家庭劇院系統 HT-CT350

另外將其餘的緩衝墊分別安裝至已安裝到兩個滑輪、上傾支架和皮帶支架的緩衝墊。

2

取下電視機後方的螺絲。

如果電視機後方旋緊四個螺絲，請將它們全部取下。有關詳細資訊，請參考電視機的使用說明書。

3

安裝滑輪。

用螺絲（M6 × 18）①將滑輪 ⑧旋緊到電視機後方的兩個頂部螺絲孔。

4

安裝上傾支架。

用螺絲（M6 × 18） Ⓙ將上傾支架 Ⓐ旋緊到電視機後方的右下方螺絲孔。

5

連接支撐帶。

對準皮帶支架⑭兩端之間的支撐帶⑧*，調整支撐帶⑨的位置，使至少一個孔垂到電視機底部邊緣下。

用螺絲（M6 × 18）①將其旋緊到電視機後方的左下方螺絲孔。

*為了安全考量，建議在牆上安裝支撐帶⑤。

6

連接交流電源線和連接電纜。

有關詳細資訊，請參考電視機的使用說明書。

4

將電視機安裝至牆上

-

拆下桌面底座。

1 有關詳細資訊，請參考電視機的使用說明書。

2

將電視機掛於電線支架的電線上。

請務必由兩人或多人握住電視機，每個人都要用雙手抓牢。將安裝於電視機上的兩個滑輪 ⑧的軸牢固地掛在電線上。

3

調整電視機的斜角。

3 將電視機正面朝您向右或向左移動，以水平調整。

4

防止電視機掉落。

用錨 A⑤ 和木螺絲（φ5 × 65）⑥（厚牆），或是用錨 B⑦ 和螺絲（M5 × 60）①（薄牆）將支撐帶⑧旋緊到牆上。

確認安裝完成

請檢查下列事項。

• 兩個滑輪 ⑧的軸牢固地掛在電線上。
• 電線和電纜未被扭曲或擠壓。

其他資訊

將電纜拔下

用上傾支架 ©將電視機向前傾斜，可輕鬆斷開電線和電纜，同時電視機仍然掛在牆上。

4

如果您的電視機為 XBR-60LX90□* 或 KDL-60LX90□*/60NX80□*，則無法傾斜上傾支架 ©。

* 在實際的型號名稱中，“□”指的是每種型號特有的數字和 / 或字元。

視安裝而定，以上表格中的數字可能略有差異。

當電視機安裝在牆上時，電視機的上方會稍微向前傾。

當電視機安裝家庭劇院系統 HT-CT350（不提供）時/
