Typ produktu	Nástenný držiak na televízor
Značka	Sony
Model	SUWH500
Kompatibilita	Sony LCD televízory sérií LX90, NX80, NX70 (modely 40 až 60 palcov)
Naklápanie	Áno, vďaka integrovanému naklápaciemu držiaku
Materiál	Oceľ
Farba	Čierna
Maximálna nosnosť	50 kg (odhad pre kompatibilné modely)
Upevnenie na stenu	Dodávané hmoždinky a skrutky (pre hrubé alebo tenké steny)
Obsah balenia	Držiak s drôtom, 2 kladky, naklápací držiak, držiak remeňa, bezpečnostný remeň, hmoždinky (A a B), skrutky (do dreva a M5, M6), podložky, papierová šablóna, montážny návod, návod na použitie
Bezpečnosť	Bezpečnostný remeň proti pádu na upevnenie na stenu
Inštalácia	Musí ju vykonať autorizovaný inštalatér
Údržba	Čistiť mäkkou suchou handričkou; nepoužívať abrazívne prostriedky
Opraviteľnosť	Náhradné diely nie sú k dispozícii; kontaktujte zákaznícky servis Sony
Záruka	Štandardná zákonná záruka; vzťahuje sa na výrobné chyby

Často kladené otázky - SUWH500 SONY

Aké televízory sú kompatibilné s nástenným držiakom Sony SUWH500?

Tento držiak je určený pre Sony LCD televízory sérií LX90, NX80 a NX70, najmä modely 40 až 60 palcov. Úplný zoznam nájdete v návode na použitie.

Môžem si držiak nainštalovať sám?

Inštaláciu musí vykonať autorizovaný inštalatér alebo predajca Sony kvôli riziku pádu. Držiak musí byť pevne pripevnený na stenu.

Aká je maximálna nosnosť držiaka?

Držiak unesie hmotnosť najmenej štvornásobku hmotnosti televízora. Pre televízor s hmotnosťou 50 kg musí stena uniesť 200 kg. Presná nosnosť nie je uvedená, ale je vhodná pre uvedené modely.

Umožňuje držiak naklápanie televízora?

Áno, integrovaný naklápací držiak umožňuje nastavenie náklonu dopredu/dozadu. Pri niektorých veľkých modeloch (60 palcov) nie je naklápanie možné.

Aké bezpečnostné opatrenia treba dodržiavať?

Neopierajte sa o televízor, používajte len dodané skrutky, skontrolujte pevnosť steny a nainštalujte bezpečnostný remeň na zabránenie pádu.

Ako čistiť nástenný držiak?

Použite mäkkú suchú handričku. Vyhnite sa chemikáliám alebo abrazívnym prostriedkom, ktoré by mohli poškodiť farbu.

Čo robiť, ak chýbajú nejaké diely?

Kontaktujte predajcu Sony alebo zákaznícky servis. Náhradné diely ako hmoždinky a skrutky sú dodávané v balení (každá jedna).

Môžem tento držiak použiť s televízorom inej značky?

Držiak je špecificky určený pre Sony televízory uvedených modelov. Použitie s inými značkami sa neodporúča a mohlo by byť nebezpečné.

Ako upevniť bezpečnostný remeň?

Remeň upevnite na stenu pomocou hmoždinky a skrutky vhodnej pre typ steny (hrubá alebo tenká). Postupujte podľa pokynov v montážnom návode.

Je k držiaku priložená šablóna na vŕtanie?

Áno, súčasťou balenia je papierová šablóna na označenie miesta upevňovacích otvorov na stenu.

NÁVOD NA OBSLUHU SUWH500 SONY

Upravte náklon televízora.

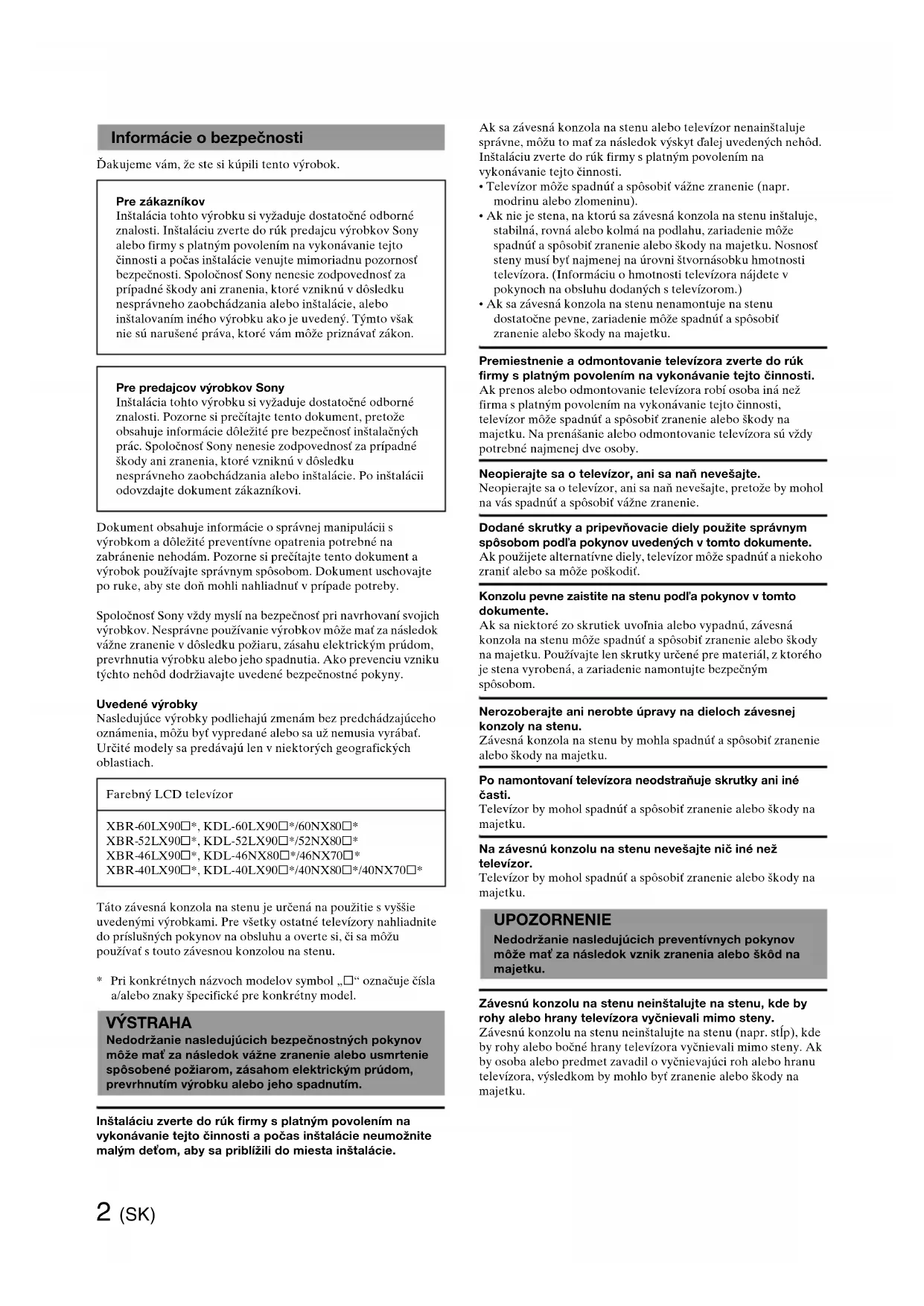

Ďakujeme vám, že ste si kúpili tento výrobok.

Pre zákazníkov

Inštalácia tohto výrobku si vyžaduje dostatočné odborné znalosti. Inštaláciu zverte do rúk predajcu výrobkov Sony alebo firmy s platným povolením na vykonávanie tejto činnosti a počas inštalácie venujte mimoriadnu pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za prípadné škody ani zranenia, ktoré vzniknú v dôsledku nesprávneho zaobchádzania alebo inštalácie, alebo inštalovaním iného výrobku ako je uvedený. Týmto však nie sú narušené práva, ktoré vám môže priznávať zákon.

Pre predajcov výrobkov Sony

Inštalácia tohto výrobku si vyžaduje dostatočné odborné znalosti. Pozorne si prečítajte tento dokument, pretože obsahuje informácie dôležité pre bezpečnosť inštalačných prác. Spoločnosť Sony nenesie zodpovednosť za prípadné škody ani zranenia, ktoré vzniknú v dôsledku nesprávneho zaobchádzania alebo inštalácie. Po inštalácii odovzdajte dokument zákazníkovi.

Dokument obsahuje informácie o správnej manipulácii s výrobkom a dôležité preventívne opatrenia potrebné na zabránenie nehodám. Pozorne si prečítajte tento dokument a výrobok používajte správnym spôsobom. Dokument uschovajte po ruke, aby ste doň mohli nahliadnuť v prípade potreby.

Spoločnosť Sony vždy myslí na bezpečnosť pri navrhovaní svojich výrobkov. Nesprávne používanie výrobkov môže mať za následok vážne zranenie v dôsledku požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho spadnutia. Ako prevenciu vzniku týchto nehôd dodržiavajte uvedené bezpečnostné pokyny.

Uvedené výrobky

Nasledujúce výrobky podliehajú zmenám bez predchádzajúceho oznámenia, môžu byť vypredané alebo sa už nemusia vyrábať. Určité modely sa predávajú len v niektorých geografických oblastiach.

Farebný LCD televízor

XBR-60LX90□*, KDL-60LX90□*/60NX80□*

XBR-52LX90□*, KDL-52LX90□*/52NX80□*

XBR-46LX90□*, KDL-46NX80□*/46NX70□*

Táto závesná konzola na stenu je určená na použitie s vyššie uvedenými výrobkami. Pre všetky ostatné televízory nahliadnite do príslušných pokynov na obsluhu a overte si, či sa môžu používať s touto závesnou konzolou na stenu.

* Pri konkrétnych názvoch modelov symbol „□“ označuje čísla a/alebo znaky špecifické pre konkrétny model.

VÝSTRAHA

Nedodržanie nasledujúcich bezpečnostných pokynov môže mať za následok vážne zranenie alebo usmrtenie spôsobené požiarom, zásahom elektrickým prúdom, prevrhnutím výrobku alebo jeho spadnutím.

Inštaláciu zverte do rúk firmy s platným povolením na vykonávanie tejto činnosti a počas inštalácie neumožnite malým deťom, aby sa priblížili do miesta inštalácie.

Ak sa závesná konzola na stenu alebo televízor nenainštaluje správne, môžu to mať za následok výskyt ďalej uvedených nehôd. Inštaláciu zverte do rúk firmy s platným povolením na vykonávanie tejto činnosti.

• Televízor môže spadnúť a spôsobiť vážne zranenie (napr. modrinu alebo zlomeninu).
• Ak nie je stena, na ktorú sa závesná konzola na stenu inštaluje, stabilná, rovná alebo kolmá na podlahu, zariadenie môže spadnúť a spôsobiť zranenie alebo škody na majetku. Nosnosť steny musí byť najmenej na úrovni štvornásobku hmotnosti televízora. (Informáciu o hmotnosti televízora nájdete v pokynoch na obsluhu dodaných s televízorom.)
• Ak sa závesná konzola na stenu nenamontuje na stenu dostatočne pevne, zariadenie môže spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestnenie a odmontovanie televízora zverte do rúk firmy s platným povolením na vykonávanie tejto činnosti.

Ak prenos alebo odmontovanie televízora robí osoba iná než firma s platným povolením na vykonávanie tejto činnosti, televízor môže spadnúť a spôsobiť zranenie alebo škody na majetku. Na prenášanie alebo odmontovanie televízora sú vždy potrebné najmenej dve osoby.

Neopierajte sa o televízor, ani sa naň nevešajte.

Neopierajte sa o televízor, ani sa naň nevešajte, pretože by mohol na vás spadnúť a spôsobiť vážne zranenie.

Dodané skrutky a pripevňovacie diely použite správnym spôsobom podľa pokynov uvedených v tomto dokumente.

Ak použijete alternatívne diely, televízor môže spadnúť a niekoho zraniť alebo sa môže poškodiť.

Konzolu pevne zaistite na stenu podľa pokynov v tomto dokumente.

Ak sa niektoré zo skrutiek uvoľnia alebo vypadnú, závesná konzola na stenu môže spadnúť a spôsobiť zranenie alebo škody na majetku. Používajte len skrutky určené pre materiál, z ktorého je stena vyrobená, a zariadenie namontujte bezpečným spôsobom.

Nerozoberajte ani nerobte úpravy na dieloch závesnej konzoly na stenu.

Závesná konzola na stenu by mohla spadnúť a spôsobiť zranenie alebo škody na majetku.

Po namontovaní televízora neodstraňujte skrutky ani iné časti.

Televízor by mohol spadnúť a spôsobiť zranenie alebo škody na majetku.

Televízor by mohol spadnúť a spôsobiť zranenie alebo škody na majetku.

UPOZORNENIE

Nedodržanie nasledujúcich preventívnych pokynov môže mať za následok vznik zranenia alebo škôd na majetku.

Závesnú konzolu na stenu neinštalujte na stenu, kde by rohy alebo hrany televízora vyčnievali mimo steny.

Závesnú konzolu na stenu neinštalujte na stenu (napr. stĺp), kde by rohy alebo bočné hrany televízora vyčnievali mimo steny. Ak by osoba alebo predmet zavadil o vyčnievajúci roh alebo hranu televízora, výsledkom by mohlo byť zranenie alebo škody na majetku.

Televízor neinštalujte nad ani pod klimatizačné zariadenie. Dlhodobé vystavenie televízora unikajúcej kvapaline alebo prúdu vzduchu z klimatizačného zariadenia môže mať za následok požiar, zásah elektrickým prúdom alebo poruchu televízora.

Bezpečne utiahnite skrutky na určených miestach. V opačnom prípade televízor môže spadnúť a niekoho zraniť alebo sa môže poškodiť.

Počas inštalácie televízor nevystavujte nárazom. Ak sa televízor vystaví nárazu, môže spadnúť a rozbiť sa a spôsobiť zranenie.

Televízor namontujte na stenu, ktorá je kolmá a rovná. V opačnom prípade televízor môže spadnúť a spôsobiť zranenie.

Nedovoľte, aby sa sieťový alebo dátový kábel priškripol. Ak sa sieťový alebo dátový kábel priškripne medzi zariadenie a stenu alebo sa ohne alebo skrúti silou, jeho vodiče sa môžu odkryť a spôsobiť skrat alebo prerušenie prívodu elektrického prúdu. Mohlo by to mať za následok vznik požiaru alebo zásah elektrickým prúdom.

Pri čistení alebo starostlivosti nemanipulujte s televízorom veľkou silou. Netlačte veľkou silou na vrch televízora. Televízor by mohol spadnúť a spôsobiť zranenie alebo škody na majetku.

Preventívne opatrenia

• Ak sa televízor nainštalovaný na závesnej konzole na stenu používa dlhú dobu, v závislosti od druhu steny môže stena za alebo nad televízorom zmeniť farbu, alebo sa z nej môže odlepiť tapeta.
• Po odmontovaní závesnej konzoly na stenu zo steny zostanú v stene diery po skrutkách.
• Nepoužívajte závesnú konzolu na stenu na miestach, kde by bola vystavená mechanickým vibráciám.

Príprava

• Pred inštalovaním si pripravte pokyny na obsluhu televízora, dodaný dokument „Návod na inštaláciu“, krížový skrutkovač a elektrickú vítačku.
• Ak použijete podporovaný model televízora, ktorý nie je uvedený v tomto dokumente, naštudujte si postup inštalácie uvedený v pokynoch na obsluhu dodaných s televízorom.
• Ak sa v postupe nachádza značka, použite dokument „Návod na inštaláciu“.

Udržiavajte malé súčasti mimo dosahu detí, aby ste zabránili ich náhodnému prehltnutiu.

Inštalácia

1 Výber miesta inštalácie

Rozhodnite, kde sa bude nachádzať stred televízora.

1 Urobte značku na papierovej šablóne Ⓜ označujúcu stred obrazovky televízora. Použite pri tom stredový rozmer obrazovky © uvedený v „Tabuľka inštalačných rozmerov televízneho prijímača“ na konci tohto dokumentu.

Pomocou pásky prilepte papierovú šablónu na stenu.

Vyberte miesto inštalácie podľa rozmerov televízora a stredovej značky obrazovky vyznačenej na papierovej šablóne Ⓜ a pomocou pásky prilepte papierovú šablónu Ⓜ na stenu.

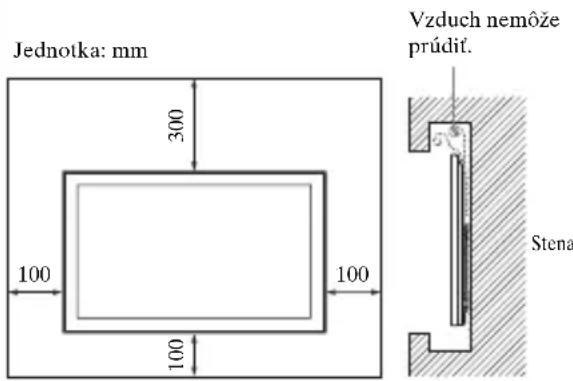

Ponechajte vhodnú vzdialenosť televízora od stropu a vyčnievajúcich častí steny podľa nasledujúceho obrázka na ľavej strane. Televízor nikdy neinštalujte spôsobom znázorneným na obrázku vpravo:

Ak chcete viesť káble v stene, pred začatím inštalácie urobte v stene dieru na prevlečenie káblov.

2 Namontovanie drôteného držiaka na stenu

VÝSTRAHA

Nosnosť steny, na ktorej bude televízor namontovaný, musí dosahovať najmenej štvornásobok hmotnosti televízora. (Informáciu o hmotnosti televízora nájdete v pokynoch na obsluhu dodaných s televízorom.)

Zistite pevnosť steny, na ktorej bude televízor namontovaný. V prípade potreby stenu dostatočne spevnite.

(pokračovanie)

1

Urobte diery na inštaláciu na stenu.

Pomocou elektrickej vŕtačky urobte štyri diery v miestach značiek vyznačených na papierovej šablóne Ⓜ.

A Pre hrubé steny

Pomocou elektrickej vŕtačky a 9-milimetrového vrtáka urobte v stene diery s hĺbkou 65 mm. Toto platí pre štandardnú inštaláciu.

B Pre tenké steny

Toto platí pre pevnejšiu inštaláciu pomocou kotvičky B Ⓗ. Pomocou elektrickej vŕtačky a 13-milimetrového vrtáka urobte diery len vo vrchnej vrstve steny.

2

Nainštalujte drôtený držiak.

Odlepte papierovú šablónu Ⓗ zo steny a pripevnite drôtený držiak Ⓐ na stenu.

A Pre hrubé steny

① Zasuňte kotvičky A Ⓕ do dier v stene. ② Pomocou štyroch skrutiek do dreva (⌀5×65) Ⓖ zaistite drôtený držiak Ⓐ k stene.

B Pre tenké steny

① Zasuňte kotvičky B Ⓗ kovovými časťami smerujúcimi do dier v stene. Potiahnutím za kotvičky B Ⓗ skontrolujte, či sa nedajú vybrať zo steny. ③ Zasuňte hlavičku kotvičky B Ⓗ do steny. ④ Posuňte horný a spodný hrot kotvičky B Ⓗ smerom dopredu a dozadu, a potom roztiahnite dve rukoväťové časti smerom hore a dole, až kým sa dotknú steny. ⑤ Rukoväťové časti sa vytrhnú a kotvička B Ⓗ sa zaistí v stene. ⑥ Pomocou štyroch skrutiek (M5×60) Ⓘ zaistite drôtený držiak Ⓐ k stene.

3

Príprava na inštaláciu televízora

Uistite sa, že televízor a stolový stojan sú pripevnené a televízor nie je naklonený (pod uhlom 0°). Ak je na televízore namontovaný kryt konektorov alebo spodný kryt, pred vykonaním nasledujúceho postupu ho odmontujte. Podrobné informácie nájdete v pokynoch na obsluhu dodaných s televízorom.

Pripevnite jednu tlmiacu podložku A Ⓑ na každú kladku Ⓒ a jednu z tlmiacich podložiek B Ⓗ na vyklápací držiak Ⓑ a druhú na remeňovú sponu Ⓓ.

Ak používate systém domáceho kina HT-CT350

Pripevnite zostávajúce tlmiace podložky na každú tlmiacu podložku, ktorú ste už pripevnili na dve kladky, vyklápací držiak a remeňovú sponu.

2

Odmontujte skrutky v zadnej časti televízora.

Ak sú v zadnej časti televízora utiahnuté štyri skrutky, všetky odmontujte. Podrobné informácie nájdete v pokynoch na obsluhu dodaných s televízorom.

3

Pripevnite kladky.

Utiahnite kladky Ⓑ naskrutkovaním skrutiek (M6×18) Ⓡ do dvoch horných otvorov na skrutku v zadnej časti televízora.

4

Pripevnite vyklápací držiak.

Utiahnite vyklápací držiak © naskrutkovaním skrutky (M6×18) ⚠ do pravého spodného otvoru na skrutku v zadnej časti televízora.

5

Pripevnite nosný remeň.

Umiestnite nosný remeň Ⓔ* medzi dve strany remeňovej spony Ⓓ a nastavte ho takým spôsobom, aby najmenej jeden otvor v nosnom remeni Ⓔ visel pod spodným okrajom televízora.

Utiahnite ho pomocou skrutky (M6×18) Ⓙ zasunutej do lavého spodného otvoru na skrutku v zadnej časti televízora.

* Inštaláciu nosného remeňa Ⓔ na stenu vám odporúčame urobit z bezpečnostných dôvodov.

6

Podrobné informácie nájdete v pokynoch na obsluhu dodaných s televízorom.

4

Inštalácia televízora na stenu

1

Podrobné informácie nájdete v pokynoch na obsluhu dodaných s televízorom.

2

Zaveste televízor na drôt drôteného držiaka.

Televízor musia držať najmenej dve osoby, každá oboma rukami. Zaveste osi oboch kladiek ⑧ namontovaných na televízore pevne na drôt.

3

Nastavte sklon televízora.

Posunutím televízora smerom doprava alebo doľava pri pohľade spredu nastavte horizontálnu polohu.

4

Zabráňte spadnutiu televízora.

Zaistite nosný remeň Ⓔ pomocou kotvičky A Ⓕ a skrutky do dreva (φ5×65) Ⓖ (pre hrubé steny) alebo kotvičky B Ⓗ a skrutky (M5×60) ① (pre tenké steny) k stene.

Kontrola úplnosti inštalácie

Skontrolujte nasledujúce:

• Osi oboch kladiek Ⓑ sú pevne zavesené na drôte.
• Sieťový a dátový kábel nie sú skrútené ani pricviknuté.

Ďalšie informácie

Odpojenie káblov

Pomocou vyklápacieho držiaka © vyklopte televízor smerom dopredu, aby sa uľahčilo odpojenie sieťového kábla a dátových káblov, keď je televízor zavesený na stene.

* Pri konkrétnych názvoch modelov symbol „☐“ označuje čísla a/alebo znaky špecifické pre konkrétny model.
