Тип продукту	Настінний кріпиль для телевізора
Бренд	Sony
Модель	SUWH500
Сумісність	Телевізори Sony LCD серій LX90, NX80, NX70 (моделі від 40 до 60 дюймів)
Нахил	Так, завдяки вбудованому нахильному кріпленню
Матеріал	Сталь
Колір	Чорний
Максимальна вага, що підтримується	50 кг (оцінка для сумісних моделей)
Кріплення до стіни	Дюбелі та гвинти в комплекті (для товстих або тонких стін)
Вміст упаковки	Кріпиль з тросом, 2 шківи, нахильний кронштейн, кронштейн ременя, підтримуючий ремінь, дюбелі (A та B), гвинти (для дерева та M5, M6), шайби, паперовий шаблон, інструкція з монтажу, посібник з експлуатації
Безпека	Підтримуючий ремінь для запобігання падінню, що кріпиться до стіни
Монтаж	Повинен виконуватися сертифікованим монтажником
Догляд	Протирати м'якою сухою ганчіркою; не використовувати абразивні засоби
Ремонтопридатність	Запасні частини недоступні; звертайтеся до сервісного центру Sony
Гарантія	Стандартна законна гарантія; покриває виробничі дефекти

Часті запитання - SUWH500 SONY

Які телевізори сумісні з настінним кріпленням Sony SUWH500?

Це кріплення призначене для телевізорів Sony LCD серій LX90, NX80 та NX70, зокрема моделей від 40 до 60 дюймів. Повний список дивіться в інструкції.

Чи можу я встановити кріплення самостійно?

Монтаж слід доручити сертифікованому монтажнику або дилеру Sony через ризик падіння. Кріплення має бути надійно закріплено на стіні.

Яка максимальна вантажопідйомність кріплення?

Кріплення може витримувати вагу, що дорівнює щонайменше чотирикратній вазі телевізора. Для телевізора вагою 50 кг стіна має витримувати 200 кг. Точна підтримувана вага не вказана, але вона підходить для перерахованих моделей.

Чи дозволяє кріплення нахиляти телевізор?

Так, вбудований нахильний кронштейн дозволяє регулювати нахил вперед/назад. Для деяких великих моделей (60 дюймів) нахил неможливий.

Яких заходів безпеки слід дотримуватися?

Не спирайтеся на телевізор, використовуйте лише надані гвинти, перевіряйте міцність стіни та встановлюйте підтримуючий ремінь, щоб уникнути падіння.

Як чистити настінне кріплення?

Використовуйте м'яку суху ганчірку. Уникайте хімічних або абразивних засобів, які можуть пошкодити фарбу.

Що робити, якщо деталі відсутні?

Зверніться до дилера Sony або сервісного центру. Запасні частини, такі як дюбелі та гвинти, надаються додатково (по одному кожного виду).

Чи можна використовувати це кріплення з телевізором іншого бренду?

Кріплення спеціально розроблено для телевізорів Sony зазначених моделей. Використання з іншими брендами не рекомендується і може бути небезпечним.

Як закріпити підтримуючий ремінь?

Закріпіть ремінь на стіні за допомогою дюбеля та гвинта, що підходять до типу стіни (товста або тонка). Дотримуйтесь інструкцій з монтажу.

Чи постачається кріплення з шаблоном для свердління?

Так, надається паперовий шаблон для розмітки місць кріплення до стіни.

ПОСІБНИК КОРИСТУВАЧА SUWH500 SONY

Настанови щодо безпеки

Дякуємо вам за придбання цього виробу.

Клієнтам

Цей виріб мають встановлювати виключно спеціалісти відповідної кваліфікації. З питань встановлення виробу зверніться до дилерів Sony або до підрядників із відповідними ліцензіями; під час монтажу слід приділяти особливу увагу вимогам щодо безпеки. Sony не несе відповідальності за шкоду або травми, які є результатом невірного поводження з виробом або помилок під час монтажу цього виробу або будь-якого іншого обладнання, до якого не застосовуються інструкції цього посібника. Законні права користувачів (якщо такі є) не зачіпаються.

Дилерам Sony

Цей виріб мають встановлювати виключно спеціалісти відповідної кваліфікації. Аби встановити виріб у безпечний спосіб, обов'язково прочитайте цей посібник. Sony не несе відповідальності за пошкодження або травми, які є результатом невірного поводження з виробом або помилок під час монтажу. Після встановлення виробу передайте цей посібник клієнтові.

У цьому посібнику надані настанови щодо належного поводження з виробом, а також важливі попередження, що мають на меті забезпечити уникнення нещасних випадків. Обов'язково уважно прочитайте цей посібник та забезпечте належне користування виробом. Збережіть цей посібник для подальшого використання.

Ключовою концепцією створення обладнання Sony є безпека. У зв'язку з цим слід пам'ятати, що неналежне використання обладнання може стати причиною серйозних травм оточуючих, які можуть бути нанесені в результаті займання, ураження електричним струмом, перекидання або падіння обладнання. Аби запобігти нещасним випадкам, обов'язково дійте у відповідності до цих попереджень.

Вироби, до яких застосовуються інструкції цього посібника

Зазначені нижче вироби можуть зазнавати конструкційних змін без попереднього оповіщення, вони можуть не бути в наявності, або виробництво цих виробів може бути зупинене. Крім того, деякі моделі продаються лише в окремих регіонах.

Кольоровий РК телевізор

XBR-60LX90□*, KDL-60LX90□*/60NX80□* XBR-52LX90□*, KDL-52LX90□*/52NX80□* XBR-46LX90□*, KDL-46NX80□*/46NX70□* XBR-40LX90□*, KDL-40LX90□*/40NX80□*/40NX70□*

Кронштейн для настінного монтажу призначений для використання з виробами, зазначеними вище. Аби визначити, який кронштейн для настінного монтажу може використовуватися з іншими телевізорами, зверніться до посібника з експлуатації відповідного телевізора.

* У назвах моделей замість «☐» стоять цифри й/або символи, специфічні для кожної моделі.

УВАГА!

Зневажання наведеними нижче попередженнями може стати причиною серйозних травм або смерті оточуючих у результаті займання, ураження електричним струмом, перекидання або падіння обладнання.

З питань встановлення виробу звертайтеся до підрядників із відповідними ліцензіями; забезпечте відсутність дітей у зоні встановлення обладнання.

Неналежне встановлення кронштейна для настінного монтажу або телевізора може призвести до таких нещасних випадків. Обов'язково доручіть встановлення обладнання підрядникам із відповідною ліцензією.

• Телевізор може впасти з нанесенням травм оточуючим на кшталт синців та переломів. • Якщо стіна, на яку встановлюється кронштейн для настінного монтажу, є нестійкою, нерівною або не перпендикулярною щодо підлоги, обладнання може впасти та травмувати оточуючих або пошкодити майно. Стіна має витримувати вагу, щонайменше в чотири рази більшу за вагу телевізора. (Вага телевізора зазначена в посібнику з його експлуатації.) • Якщо кронштейн для настінного монтажу закріплено на стіні недостатньо надійно, обладнання може впасти та травмувати оточуючих або пошкодити майно.

Обов'язково доручіть переміщення або демонтаж телевізора підрядникам із відповідною ліцензією.

Якщо переміщення або демонтаж телевізора доручені спеціалістам без відповідних ліцензій, телевізор може впасти та травмувати оточуючих або пошкодити майно.

Переміщення або демонтаж телевізора мусять виконуватися силами не менш, ніж двох людей.

Не схиляйтеся та не чіпляйтеся на телевізор.

Не схиляйтеся та не чіпляйтеся на телевізор, інакше він може впасти та завдати вам серйозних травм.

Обов'язково й належним чином скористайтеся гвинтами та кріпильними елементами, що додаються, дотримуючись інструкцій, наведених у цьому посібнику.

Використання будь-яких інших кріпильних елементів може стати причиною падіння телевізора, результатом чого може бути пошкодження телевізора або нанесення фізичних травм оточуючим.

Надійно надягніть телевізор на змонтований на стіні кронштейн, дотримуючись інструкцій у цьому посібнику.

Якщо будь-який із гвинтів випадає або затягнутий нещільно, кронштейн для настінного монтажу може впасти та травмувати оточуючих або пошкодити майно. Обов'язково використовуйте гвинти, які відповідають матеріалу стін і забезпечують надійне встановлення обладнання.

Не розбирайте та не змінюйте конструкційні елементи кронштейна для настінного монтажу.

Інакше кронштейн для настінного монтажу може впасти та травмувати оточуючих або пошкодити майно.

Встановивши телевізор, не викручуйте гвинти тощо.

Інакше телевізор може впасти та травмувати оточуючих або пошкодити майно.

Не піддавайте кронштейн для настінного монтажу, який утримує вагу встановленого телевізора, додатковому навантаженню.

Інакше телевізор може впасти та травмувати оточуючих або пошкодити майно.

УВАГА

Невживання наведених нижче застережних заходів може стати причиною нанесення травм оточуючим або пошкодження майна.

Не встановлюйте кронштейн для настінного монтажу в таких місцях, де кути або краї встановленого на ньому телевізора можуть виступати за межі монтажної поверхні.

Не встановлюйте кронштейн для настінного монтажу в таких місцях, де кути або краї встановленого на ньому телевізора виступали б за межі монтажної поверхні, наприклад на колоні. Чіпляння кута або краю телевізора, що виступає, будь-ким або будь-чим може стати причиною травмування або пошкодження майна.

Не встановлюйте телевізор над або під кондиціонером повітря.

Тривале піддавання телевізора дії води, що витікає, або повітряного струму з кондиціонера може призвести до займання, ураження електричним струмом або пошкодження телевізора.

Надійно затягніть гвинти у визначених положеннях.

Невиконання цієї інструкції може стати причиною падіння телевізора, результатом чого може бути пошкодження телевізора або нанесення фізичних травм оточуючим.

Під час встановлення не піддавайте телевізор динамічному впливу.

Підданий динамічному впливу телевізор може впасти й розбитися. Це може призвести до травмування оточуючих.

Стіна, на якій встановлюватиметься телевізор, обов'язково має бути перпендикулярною щодо підлоги та з рівною поверхнею.

Незадоволення цієї вимоги може призвести до падіння телевізора та травмування оточуючих.

Уникайте затиснення силового кабелю змінного струму й з'єднувального кабелю.

Затиснення силового кабелю змінного струму або з'єднувального кабелю між обладнанням та стіною або згинання, перекручування кабелів силоміць може призвести до оголення внутрішніх дротів, що може спричинити коротке замикання або розривання провідників. Результатом цього може стати займання або ураження електричним струмом.

Не докладайте надмірних фізичних зусиль під час чищення обладнання або в рамках заходів щодо догляду за обладнанням.

Не натискайте надто сильно зверху на телевізор. Інакше телевізор може впасти та травмувати оточуючих або пошкодити майно.

Застереження

• Тривале використання телевізора, закріпленого на кронштейні для настінного монтажу та встановленого на стіні, може призвести до знебарвлення стіни або до відставання шпалер за телевізором, що залежить від властивостей матеріалу стіни. - Після зняття зі стіни кронштейна для настінного монтажу у стіні залишаються отвори під гвинти. - Не встановлюйте кронштейн для настінного монтажу в місцях, підданих впливу механічної вібрації.

Підготовчі заходи

• Перед встановленням забезпечте обов'язкову наявність посібника з експлуатації телевізора, «Посібник із встановлення», що додається, викрутки з хрестоподібним робочим кінцем та електродриля. - Якщо використовується телевізор підтримуваної моделі, яка не згадана в цьому посібнику, перевірте процедуру встановлення, звернувшись до посібника з експлуатації телевізора. - Звертайтеся до «Посібник із встановлення» за присутності позначки поруч з описом етапів процедури.

Перевірте комплект постачання

AДротовий кронптейн ×1
BШків ×2
CКронштейн із можливістю регулювання кута відносно стіни (зміщешям догори)	×1
DКроштейн для ременя ×1
EФіксуючий ремінь ×1
FАнкер А	×6 (запасний ×1)
GШуруп (ф5×65)	×6 (запасний ×1)
HАнкер В	×6 (запасний ×1)
IГвинт (M5×60)	×6 (запасний ×1)
JГвинт (M6×18)	×4
KПрокладка А ×4
LПрокладка В ×4
MПаперовий шаблон ×1
NПосібник зі встановлення	×1
OІнструкції (цей посібник)	×1

4.20

Тримайте дрібні деталі подалі від дітей, щоб ті їх випадково не проковтнули.

Встановлення

1 Оберіть місце встановлення

1

Визначте центральну точку в місці встановлення телевізора.

Зробіть відмітку на паперовому шаблоні Ⓜ, що відповідає центральній точці екрана телевізора, орієнтуючись за розміром до центру екрана Ⓗ, який зазначено в «Таблиці габаритних розмірів для монтажу телевізора» в кінці цього посібника.

2

Приліпіть паперовий шаблон на стіну клейкою стрічкою.

Визначте місце встановлення, орієнтуючись за розмірами телевізора та зважаючи на позначку центру екрана, нанесену на паперовий шаблон Ⓜ, і приліпіть паперовий шаблон Ⓜ на стіну клейкою стрічкою.

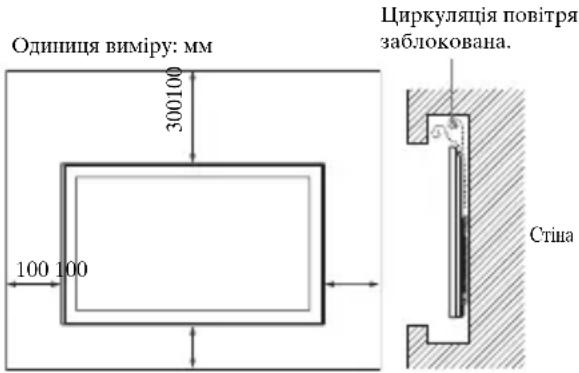

Передбачте відповідні просторові просвіти між телевізором та стелею й елементами стіни, що виступають, як зазначено на ілюстрації, що наведена нижче зліва. Не встановлюйте телевізор так, як зазначено на ілюстрації, що наведена нижче справа:

Якщо кабелі мають бути прокладені у стінах, перед тим, як розпочати встановлення, передбачте отвір для введення кабелів у стіні.

2 Встановіть дротовий кронштейн на стіні

УВАГА!

Стіна, на якій встановлюється телевізор, мусить витримувати вагу, що щонайменше в чотири рази більшу за вагу телевізора. (Вага телевізора зазначена в посібнику з експлуатації телевізора.)

Визначте міцність стіни, на яку буде встановлено телевізор. Якщо необхідно, зміцніть стіну.

1

Передбачте отвори для встановлення телевізора на стіні.

Просвердліть електродрилем чотири отвори у відповідності до позначок на паперовому шаблоні Ⓜ.

A Для товстих стін

Електродрилем зі свердлом 9 мм у діаметрі просвердліть у стіні отвори глибиною 65 мм. Це стандартний спосіб встановлення.

В Для тонких стін

Аби укріпити монтажні вузли, скористайтеся анкерами В Ⓗ. Електродрилем зі свердлом 13 мм у діаметрі просвердліть отвори тільки в зовнішній поверхні стіни.

2

Установіть дротовий кронштейн.

Відшаруйте та зніміть паперовий шаблон Ⓜ зі стіни та закріпіть дротовий кронштейн Ⓐ на стіні.

А Для товстих стін

① Вставте анкери А Ⓕ у отвори в стіні. ② Закріпіть дротовий кронштейн Ⓐ на стіні чотирма шурупами (φ5×65) Ⓗ.

В Для тонких стін

① Вставте анкери В Ⓗ в отвори в стіні металевим фіксатором уперед.

② Потягніть анкери В Ⓗ на себе й переконайтеся в тому, що вони не виходять зі стіни.

③ Посуньте головку анкера В Ⓗ у стіну.

④ Подайте верхній та нижній наконечники анкера В Ⓗ уперед та назад, потім відведіть обидва вушка вгору й вниз відповідно, допоки вони не торкнуться стіни.

⑤ Після відокремлення обох вушок анкер В Ⓗ зафіксований у стіні.

⑥ Закріпіть дротовий кронштейн Ⓐ на стіні чотирма гвинтами (M5×60) ①.

3 Підготуйтесь до встановлення телевізора

Переконайтеся в тому, що до телевізора приєднано настільну підпору, а також у тому, що телевізор не нахилено (кут нахилу - 0°). Якщо на телевізорі встановлено кришку блока роз'ємів або донну кришку, від'єднайте ці кришки перш, ніж перейти до виконання процедури, що описана нижче.

Додаткова інформація наведена в посібнику з експлуатації телевізора.

Застосовуючи електричну викрутку, задайте приблизне значення моменту затягнення 1,5 Н•м {15 кгс•см}.

1

Прикріпіть прокладки.

Прикріпіть по одній прокладці А Ⓑ до кожного шківа Ⓗ; прикріпіть по одній прокладці В Ⓘ до кронштейна з можливістю регулювання кута відносно стіни (зміщенням догори) Ⓒ та до кронштейна для ременя Ⓘ відповідно.

У разі використання системи домашнього кінотеатру НТ-СТ350

Також прикріпіть прокладки, що залишилися, до кожної прокладки, вже прикріпленої до двох шківів, кронштейна з можливістю регулювання кута відносно стіни (зміщенням догори) та кронштейна для ременя відповідно.

(Продовження)

2

Викрутіть гвинти з задньої панелі телевізора.

Якщо в задню панель телевізора вкручено чотири гвинти, вилучіть усі ці гвинти. Додаткова інформація наведена в посібнику з експлуатації телевізора.

3

Прикріпіть шківи.

Затягніть шківи Ⓑ гвинтами (M6×18) Ⓙ у двох верхніх отворах під гвинти на задній панелі телевізора.

4

Прикріпіть кронштейн із можливістю регулювання кута відносно стіни (зміщенням догори).

Затягніть кронштейн із можливістю регулювання кута відносно стіни (зміщенням догори) © гвинтом (М6×18) ① у нижньому правому отворі під гвинт на задній панелі телевізора.

5

Приєднайте фіксуючий ремінь.

Вирівняйте фіксуючий ремінь Ⓔ* між двома боками кронштейна для ременя Ⓓ та відкоригуйте положення фіксуючого ременя Ⓔ таким чином, аби принаймні один отвір ременя звішувався нижче нижнього краю телевізора.

Затягніть ремінь із кронштейном гвинтом (M6×18) Ⓙ у нижньому лівому отворі під гвинт на задній панелі телевізора.

* Наявність фіксуючого ременя Ⓔ, закріпленого на встановленому на стіні телевізорі, рекомендоване задля безпеки.

6

Підключіть шнур живлення змінного струму та з'єднувальні кабелі.

Додаткова інформація наведена в посібнику з експлуатації телевізора.

4

Встановіть телевізор на стіні

1

Відокремте настільну підпору.

Додаткова інформація наведена в посібнику з експлуатації телевізора.

2

Повісьте телевізор на дріт дротового кронштейна.

Не менш ніж дві людини мусять тримати телевізор двома руками. Надягніть обидва шківи Ⓑ, закріплені на телевізорі, на дріт, забезпечивши щільний контакт дроту з осями шківів.

3

Усуньте перекіс телевізора.

Вирівняйте телевізор по горизонталі, подаючи його вправо або вліво та візуально контролюючи його положення.

4

Убезпечте телевізор від падіння.

Закріпіть фіксуючий ремінь ⑧ на стіні за допомогою анкера А ⑨ та шурупа (φ5×65) ⑩ (для товстих стін) або за допомогою анкера В ⑪ та шурупа (M5×60) ⑪ (для тонких стін).

Підтвердіть завершення встановлення

Перевірте такі моменти.

• Осі обох шківів Ⓑ перебувають у щільному контакті з дротом кронштейна.
• Шнур та кабель не перекручені й не затиснуті.

Інша інформація

Від'єднання кабелів

Аби від'єднати шпур та кабелі від телевізора, що висить на стіні, скористайтеся кронштейном із можливістю регулювання кута відносно стіни (зміщенням догори) © та нахиліть телевізор уперед.

4

При використанні телевізора XBR-60LX90□* чи KDL-60LX90□*/60NX80□* кронштейн із можливістю регулювання кута відносно стіни (зміщенням догори) © не буде нахилятися.

* У пазвах моделей замість «□» стоять цифри й/або символи, специфічні для кожної моделі.
