РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUWH500 SONY

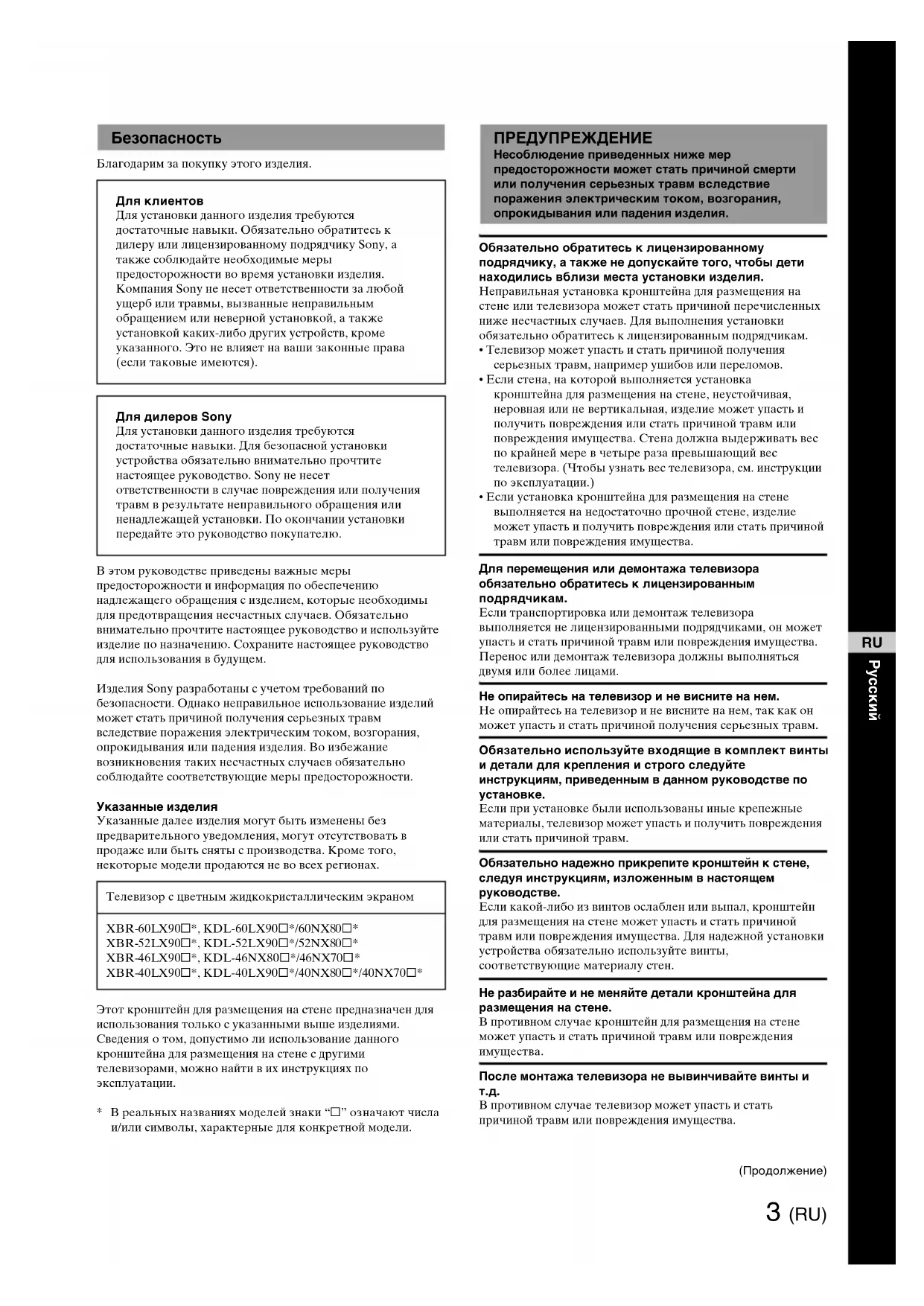

Благодарим за покупку этого изделия.

Для клиентов

Для установки данного изделия требуются достаточные павыки. Обязательно обратитесь к дилеру или лицензированному подрядчику Sony, а также соблюдайте необходимые меры предосторожности во время установки изделия. Компания Sony не песет ответственности за любой ущерб или травмы, вызванные неправильным обращением или неверной установкой, а также установкой каких-либо других устройств, кроме указанного. Это не влияет на ваши законные права (если таковые имеются).

Для дилеров Sony

Для установки дашого изделия требуются достаточные навыки. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.

В этом руководстве приведены важные меры предосторожности и информация по обеспечению падлежащего обращения с изделием, которые необходимы для предотвращения песчастных случаев. Обязательно внимательно прочтите настоящее руководство и используйте изделие по назначению. Сохраните настоящее руководство для использования в будущем.

Изделия Sony разработаны с учетом требований по безопасности. Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

Указанные изделия

Указанные далее изделия могут быть изменены без предварительного уведомления, могут отсутствовать в продаже или быть сняты с производства. Кроме того, некоторые модели продаются не во всех регионах.

Телевизор с цветным жидкокристаллическим экраном

XBR-60LX90□*, KDL-60LX90□*/60NX80□* XBR-52LX90□*, KDL-52LX90□*/52NX80□* XBR-46LX90□*, KDL-46NX80□*/46NX70□* XBR-40LX90□*, KDL-40LX90□*/40NX80□*/40NX70□*

Этот кронштейн для размещения на стене предназначен для использования только с указанными выше изделиями. Сведения о том, допустимо ли использование данного кронштейна для размещения на стене с другими телевизорами, можно найти в их инструкциях по эксплуатации.

* В реальных названиях моделей знаки “☐” означают числа и/или символы, характерные для конкретной модели.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.

Обязательно обратитесь к лицензированному подрядчику, а также не допускайте того, чтобы дети находились вблизи места установки изделия.

Неправильная установка кронштейна для размещения на степе или телевизора может стать причиной перечислешных ниже песчастных случаев. Для выполнения установки обязательно обратитесь к лицензированным подрядчикам.

• Телевизор может упасть и стать причиной получения серьезных травм, например ушибов или переломов.
• Если стена, на которой выполняется установка кроштейна для размещения на стене, неустойчивая, неровная или не вертикальная, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества. Стена должна выдерживать вес по крайней мере в четыре раза превыппающий вес телевизора. (Чтобы узнать вес телевизора, см. инструкции по эксплуатации.)
• Если установка кронштейна для размещения на стене выполняется на недостаточно прочной стене, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества.

Для перемещения или демонтажа телевизора обязательно обратитесь к лицензированным подрядчикам.

Если транспортировка или демонтаж телевизора выполняется не лицензированными подрядчиками, он может упасть и стать причиной травм или повреждения имущества. Перенос или демонтаж телевизора должны выполняться двумя или более лицами.

Не опирайтесь на телевизор и не висните на нем.

Не опирайтесь на телевизор и не висните на нем, так как он может упасть и стать причиной получения серьезных травм.

Обязательно используйте входящие в комплект винты и детали для крепления и строго следуйте инструкциям, приведенным в данном руководстве по установке.

Если при установке были использованы иные крепежные материалы, телевизор может упасть и получить повреждения или стать причиной травм.

Обязательно надежно прикрепите кронштейн к стене, следуя инструкциям, изложенным в настоящем руководстве.

Если какой-либо из винтов ослаблен или вышал, кронштейн для размещения на стене может упасть и стать причиной травм или повреждения имущества. Для надежной установки устройства обязательно используйте винты, соответствующие материалу стен.

Не разбирайте и не меняйте детали кронштейна для размещения на стене.

В противном случае кронштейн для размещения на стене может упасть и стать причиной травм или повреждения имущества.

После монтажа телевизора не вывинчивайте винты и т.д.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

(Продолжение)

Во избежание перегрузки кронштейна для размещения на стене не устанавливайте на нем ничего, кроме телевизора.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

Не устанавливайте кронштейн для размещения на стене на таких стенных поверхностях, где края телевизора будут выступать за края стенной поверхности.

Не устанавливайте кронштейн для размещения на стене на таких стешных поверхностях (например, на колошах), где края телевизора будут выступать за края степной поверхности. Задев за выступающие края телевизора, можно получить травму или повредить имущество.

Не устанавливайте телевизор под кондиционером или над ним.

Если в течение продолжительного времени телевизор подвержен воздействию конденсата или потока воздуха из кондиционсра, это может стать причиной возгорания телевизора, поражения электрическим током или пеисправности телевизора.

Надежно затяните винты в предназначенных для них крепежных отверстиях.

В противном случае телевизор может упасть и получить повреждения или стать причиной травм.

Следите за тем, чтобы во время установки телевизор не подвергался сотрясениям.

Сотрясения могут вызвать падение или поломку телевизора. Это может привести к травме.

Устанавливайте телевизор на стене только в том случае, если она плоская и расположена под прямым углом к полу.

В противном случае телевизор может упасть и стать причиной травм.

Не допускайте защемления кабеля питания и соединительных кабелей.

Если кабель питания или соединительный кабель будет зажат между устройством и стеной или с силой изогнут или перекручен, то изоляция внутренних проводов может быть парушена, что может стать причиной короткого замыкация или обрыва. Это может вызвать возгорание или привести к поражению электрическим током.

Чистку устройства или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Не перегружайте верхнюю часть телевизора. В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Меры предосторожности

• Если телевизор установлен на кроштейше для размещения на степе и используется в течение длительного времени, то в зависимости от материала стены, позади него или над ним могут выцвести стены или отстать обои.
• После демонтажа кронштейна для размещения на стене в стене останутся отверстия.
• Не используйте кронштейп для размещения на степе в местах, подверженных воздействию механической вибрации.

Подготовка

• До начала установки обязательно приготовьте инструкции по эксплуатации телевизора, прилагаемое "Руководство по установке", крестообразную отвертку и электрическую дрель.
• При использовании поддерживаемой модели телевизора, которая не описана в этом руководстве, см. процедуру установки, описанную в инструкциях по эксплуатации телевизора.
• Когда процедура помечена знаком, см. "Руководство по установке".

Проверка прилагаемых элементов

АПроволочныйдержатель		× 1
ВШкив × 2
СНаклошный упор × 1
ДДержатель ремля × 1
ЕПоддерживающийремень		× 1
F	Апкер А	× 6 (запасной × 1 )
G	Шуруп ( 5 × 65 )	× 6 (запасной × 1 )
H	Анкер В	× 6 (запасной × 1 )
I	Винт (M5 × 60)	× 6 (запасной × 1 )
J	Винт (M6 × 18)	× 4
КПодкладка А × 4
LПодкладка В × 4
МБумажный шаблон × 1
NРуководство поустановке		× 1
ОИнструкции(настоящееруководство)		× 1

[NO TEXT]

Храните небольшие детали в недоступных для детей местах, так как дети могут случайно проглотить их.

Установка

1 Определение местоположения для установки

1

Определите центр телевизора.

Сделайте пометку на бумажном шаблоне Ⓜ, указывающую центр экрана телевизора, использовав координату положения центра экрана Ⓗ в “Таблица размеров для установки телевизора” в конце этого руководства.

2

Приклейте бумажный шаблон клейкой лентой к стене.

Определите местоположение для установки, используя размеры телевизора и пометку центра экрана на бумажном шаблоне Ⓜ, и приклейте бумажный шаблон Ⓜ клейкой лентой к стене.

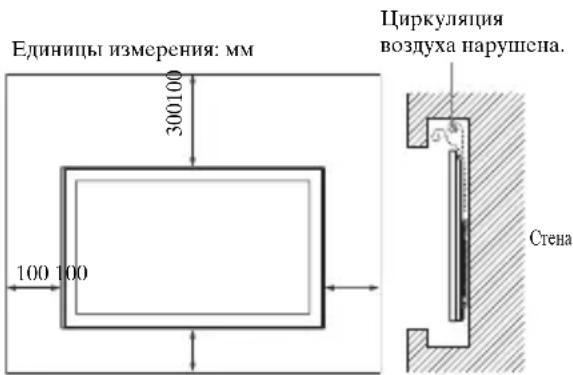

Обеспечьте достаточный зазор между телевизором, потолком и выступающими частями стены, как показано на рисунке ниже слева. Никогда не устанавливайте телевизор, как показано на рисунке ниже справа:

Единицы измерения: мм 300100 100 100 Циркуляция воздуха нарушена. Стена

[NO TEXT]
Если планируется проложить кабели в стене, то перед установкой сделайте в стене отверстие, чтобы протянуть кабели.

2 /становка проволочного держателя на стену

ПРЕДУПРЕЖДЕНИЕ

Степа, на которой будет смонтирован телевизор, должна выдерживать вес, превышающий вес телевизора по крайней мере в четыре раза. (Чтобы узнать вес телевизора, см. инструкции по эксплуатации телевизора.)

Определите прочность стены, на которой будет установлен телевизор. При необходимости укрепите стену.

1

Сделайте отверстия для установки на стене.

С помощью электрической дрели сделайте четыре отверстия по меткам на бумажном шаблоне Ⓜ.

A Для толстых стен

С помощью электрической дрели и сверла 9 мм сделайте отверстия глубиной 65 мм. Этот способ предназначен для стандартной установки.

В Для тонких стен

Этот способ предназначен для более надежной установки с помощью анкеров В Ⓗ. С помощью электрической дрели и сверла 13 мм сделайте отверстия только в наружной поверхности.

2

Установите проволочный держатель.

Снимите бумажный шаблон Ⓜ со стены и прикрепите к ней проволочный держатель Ⓐ.

A Для толстых стен

① Вставьте анкеры А Ⓕ в отверстия на стене.

② Прикрепите проволочный держатель Ⓐ к стене с помощью четырех шурупов (φ5×65) Ⓗ.

В Для тонких стен

① Вставьте анкеры В Ⓗ, причем металлические части должны быть повернуты в сторону отверстий на стеле.
② Потяните анкеры В Ⓗ на себя, чтобы проверить, что они не выпадут из стены.
③ Передвиньте заглушку анкера В Ⓗ до стены.
④ Сдвиньте верхний и нижний концы анкера В Ⓗ вперед и назад, а затем растяните две фиксирующие части вверх и вниз так, чтобы они коснулись стены.
⑤Затем оторвите обе фиксирующие части, чтобы зафиксировать анкер В Ⓗ в стене.
⑥ Прикрепите проволочный держатель Ⓐ к стене с помощью четырех винтов (M5×60) ①.

3 Подготовка к установке телевизора

Убедитесь, что к телевизору подсоединена настольная подставка и телевизор не наклонен (угол составляет 0°).

Если к телевизору подсоединена крышка разъемов или пижняя крышка, снимите их перед выполнением описанной ниже процедуры.

Для получения дополнительной информации см. инструкции по эксплуатации телевизора.

Если используется электрический шуруповерт, его вращающий момент должен составлять приблизительно 1,5 Н•м {15 кгс•см}.

1

Прикрепите подкладки.

Прикрепите по одной подкладке А Ⓑ к каждому шкиву Ⓑ, а также прикрепите по одной подкладке В Ⓗ к наклонному упору Ⓒ и держателю ремня Ⓑ, соответственно.

При использовании системы домашнего кинотеатра НТ-СТ350

Кроме того, прикрепите оставшиеся подкладки ко всем подкладкам, которые уже были прикреплены к двум шкивам, наклонному упору и держателю ремня, соответственно.

(Продолжение)

2

Выверните винты из задней панели телевизора.

Если в заднюю папель телевизора вкручены четырс винта, выверните их все. Для получения дополнительной информации см. инструкции по эксплуатации телевизора.

3

Прикрепите шкивы.

Прикрепите шкивы Ⓑ с помощью винтов (M6×18) Ⓚ к двум верхшим отверстиям на задней панели телевизора.

4

Прикрепите наклонный упор.

Прикрепите наклонный упор © с помощью винта (M6×18) ⏻ к нижнему правому отверстию под винт на задней панели телевизора.

5

Прикрепите поддерживающий ремень.

Выровняйте поддерживающий ремень Ⓔ* по центру держателя ремня Ⓔ и отрегулируйте положение поддерживающего ремня Ⓔ таким образом, чтобы по крайней мере одно отверстие его находилось ниже шижцей кромки телевизора.

Прикрепите его с помощью винта (M6×18) Ⓧ к нижнему левому отверстию под винт на задней панели телевизора.

* В целях безопасности рекомендуется установить на стене поддерживающий ремень Ⓔ.

6

Подключите кабель питания и соединительные кабели.

Для получения дополнительной информации см. инструкции по эксплуатации телевизора.

4

'становка телевизора на стену

1

Снимите настольную подставку.

Для получения дополнительной информации см. инструкции по эксплуатации телевизора.

2

Навесьте телевизор на проволоку проволочного держателя.

Переноска телевизора должна выполняться двумя или более лицами, причем все лица должны использовать обе руки. Надежно навесьте на проволоку оси обоих шкивов Ⓗ, установленных на телевизорс.

3

Отрегулируйте наклон телевизора.

Переместите телевизор вправо или влево, если смотреть на него спереди, чтобы выровнять его по горизонтали.

4

Предотвратите падение телевизора.

Прикрепите к стене поддерживающий ремень Ⓔ с помощью анкера А Ⓕ и шурупа (φ5×65) Ⓗ (для толстых стен) или с помощью анкера В Ⓗ и винта (M5×60) ① (для топких степ).

Проверка выполнения установки

Проверьте следующие пункты.

• Оси обоих шкивов Ⓑ надежно навешены на проволоку.
• Кабель питания и другие кабели не перекручены и не защемлены.

Дополнительная информация

Отключение кабелей

Используйте наклонный упор Ⓐ, чтобы отклонить телевизор вперед для облегчения отключения кабеля питания и других кабелей, не снимая телевизор со стены.

4

При использовании телевизора модели XBR-60LX90□* или KDL-60LX90□*/60NX80□* паклошый упор © не удастся паклопить.

* В реальных названиях моделей знаки “☐” означают числа и/или символы, характерные для конкретной модели.
