KULLANIM KILAVUZU SUWH500 SONY

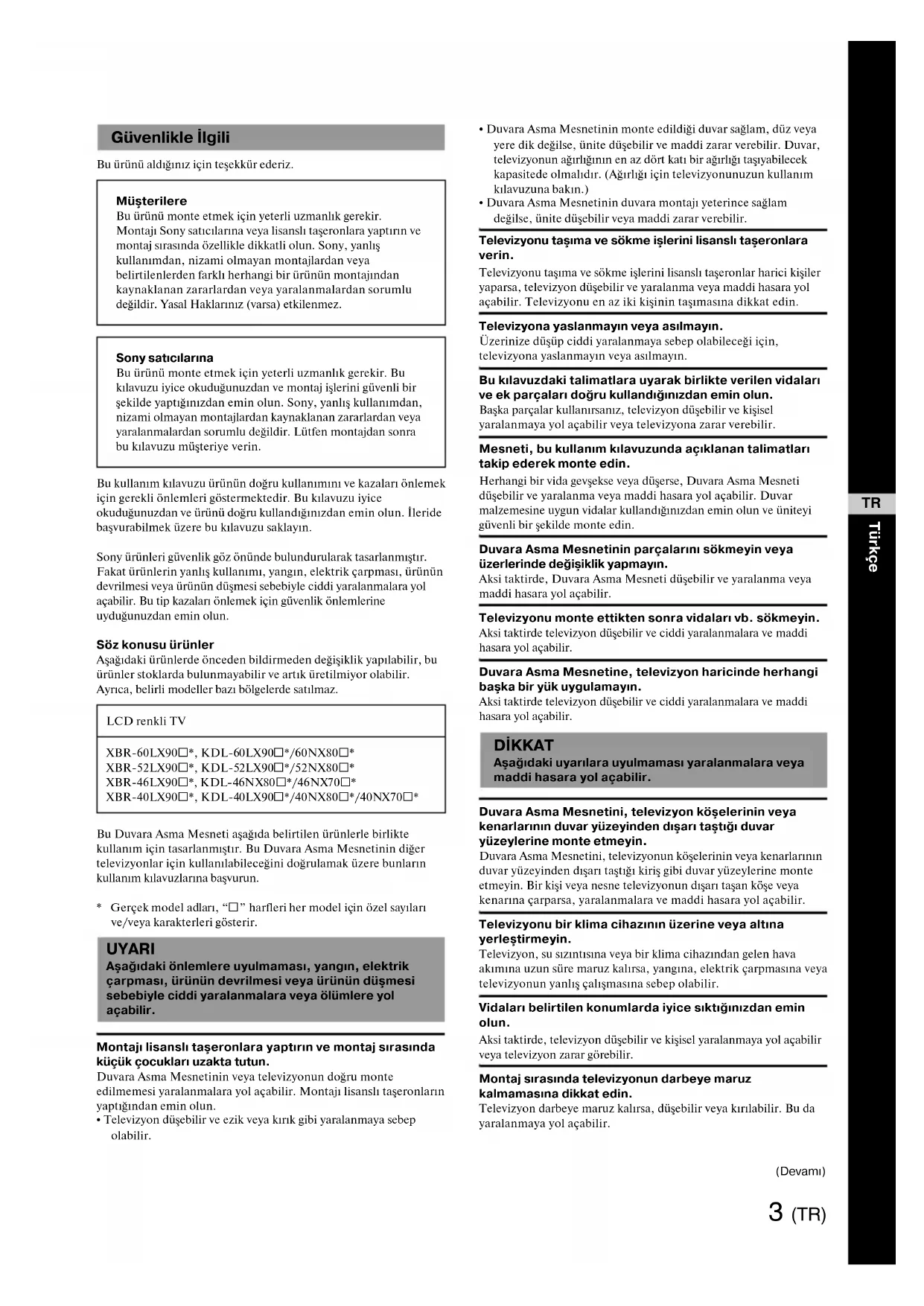

Bu ürünü aldığınız için teşekkür ederiz.

Müşterilere

Bu ürünü monte etmek için yeterli uzmanlık gerekir. Montajı Sony satıcılarına veya lisanslı taşeronlara yaptırın ve montaj sırasında özellikle dikkatlı olun. Sony, yanlış kullanımdan, nizami olmayan montajlardan veya belirtilenlerden farklı herhangi bir ürünün montajından kaynaklanan zararlardan veya yaralanmalardan sorumlu değildir. Yasal Haklarınız (varsa) etkilenmez.

Sony saticilarina

Bu ürünü monte etmek için yeterli uzmanlık gerekir. Bu kılavuzu iyice okuduğunuzdan ve montaj işlerini güvenli bir şekilde yaptığınızdan emin olun. Sony, yanlış kullanımdan, nizami olmayan montajlardan kaynaklanan zararlardan veya yaralanmalardan sorumlu değildir. Lütfen montajdan sonra bu kılavuzu müşteriye verin.

Bu kullanım kılavuzu ürünün doğru kullanımını ve kazaları önlemek için gerekli önlemleri göstermektedir. Bu kılavuzu iyice okuduğunuzdan ve ürünü doğru kullandığınızdan emin olun. İleride başvurabilmek üzere bu kılavuzu saklayın.

Sony ürünleri güvenlik göz önünde bulundurularak tasarlanmıştır. Fakat ürünlerin yanlış kullanımı, yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sebebiyle ciddi yaralanmalara yol açabilir. Bu tip kazaları önlemek için güvenlik önlemlerine uyduğunuzdan emin olun.

Söz konusu ürünler

Aşağıdaki ürünlerde önceden bildirmeden değişiklik yapılabilir, bu ürünler stoklarda bulunmayabilir ve artık üretilmiyor olabilir. Ayrıca, belirli modeller bazı bölgelerde satılmaz.

LCD renkli TV

XBR-60LX90□*, KDL-60LX90□*/60NX80□*

XBR-52LX90□*, KDL-52LX90□*/52NX80□*

XBR-46LX90□*, KDL-46NX80□*/46NX70□*

Bu Duvara Asma Mesneti aşağıda belirtilen ürünlerle birlikte kullanım için tasarlanmıştır. Bu Duvara Asma Mesnetinin diğer televizyonlar için kullanılabileceği doğrulamak üzere bunların kullanım kılavuzlarına başvurun.

* Gerçek model adları, “☐” harfleri her model için özel sayıları ve/veya karakterleri gösterir.

UYARI

Aşağıdaki önlemlere uyulmaması, yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sebebiyle ciddi yaralanmalara veya ölümlere yol açabilir.

Montajı lisanslı taşeronlara yaptırın ve montaj sırasında küçük çocukları uzakta tutun.

Duvara Asma Mesnetinin veya televizyonun doğru monte edilmemesi yaralanmalara yol açabilir. Montajı lisanslı taşeronların yaptığından cmin olun.

- Televizyon düşebilir ve ezik veya kırık gibi yaralanmaya sebep olabilir.

• Duvara Asma Mesnetinin monte edildiği duvar sağlam, düz veya yere dik değilse, ünite düşebilir ve maddi zarar verebilir. Duvar, televizyonun ağırlığının en az dört katı bir ağırlığı taşıyabilecek kapasitede olmalıdır. (Ağırlığı için televizyonunuzun kullanım kılavuzuna bakın.)
• Duvara Asma Mesnetinin duvara montajı yeterince sağlam değilse, ünite düşebilir veya maddi zarar verebilir.

Televizyonu taşıma ve sökme işlerini lisanslı taşeronlara verin.

Televizyonu taşıma ve sökme işlerini lisanslı taşeronlar harici kişiler yaparsa, televizyon düşebilir ve yaralanma veya maddi hasara yol açabilir. Televizyonu en az iki kişinin taşımasına dikkat edin.

Televizyona yaslanmayın veya asılmayın.

Üzerinize düşüp ciddi yaralanmaya sebep olabileceği için, televizyona yaslanmayın veya asılmayın.

Bu kılavuzdaki talimatlara uyarak birlikte verilen vidaları ve ek parçaları doğru kullandığınızdan emin olun.

Başka parçalar kullanırsanız, televizyon düşebilir ve kişisel yaralanmaya yol açabilir veya televizyona zarar verebilir.

Mesneti, bu kullanım kılavuzunda açıklanan talimatları takip ederek monte edin.

Herhangi bir vida gevşekse veya düşerse, Duvara Asma Mesneti düşebilir ve yaralanma veya maddi hasara yol açabilir. Duvar malzemesine uygun vidalar kullandığınızdan emin olun ve üniteyi güvenli bir şekilde monte edin.

Duvara Asma Mesnetinin parçalarını sökmeyin veya üzerlerinde değişiklik yapmayın.

Aksi taktirde, Duvara Asma Mesneti düşebilir ve yaralanma veya maddi hasara yol açabilir.

Televizyonu monte ettikten sonra vidaları vb. sökmeyin.

Aksi taktirde televizyon düşebilir ve ciddi yaralanmalara ve maddi hasara yol açabilir.

Duvara Asma Mesnetine, televizyon haricinde herhangi başka bir yük uygulamayın.

Aksi taktirde televizyon düşebilir ve ciddi yaralanmalara ve maddi hasara yol açabilir.

DİKKAT

Aşağıdaki uyarılara uyulmaması yaralanmalara veya maddi hasara yol açabilir.

Duvara Asma Mesnetini, televizyon köşelerinin veya kenarlarının duvar yüzeyinden dışarı taşıği duvar yüzeylerine monte etmeyin.

Duvara Asma Mesnetini, televizyonun köşelerinin veya kenarlarının duvar yüzeyinden dışarı taşıgı kiriş gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun dışarı taşan köşe veya kenarına çarparsa, yaralanmalara ve maddi hasara yol açabilir.

Televizyonu bir klima cihazının üzerine veya altına yerleştirmeyin.

Televizyon, su sızıntısına veya bir klima cihazından gelen hava akımına uzun süre maruz kalırsa, yangına, elektrik çarpmasına veya televizyonun yanlış çalışmasına sebep olabilir.

Vidaları belirtilen konumlarda iyice sıktığınızdan emin olun.

Aksi taktirde, televizyon düşebilir ve kişisel yaralanmaya yol açabilir veya televizyon zarar görebilir.

Montaj sırasında televizyonun darbeye maruz kalmamasına dikkat edin.

Televizyon darbeye maruz kalırsa, düşebilir veya kırılabilir. Bu da yaralanmaya yol açabilir.

(Devami)

Televizyonu dikey ve düz bir duvara monte etmeye dikkat edin.

Aksi taktirde, televizyon düşebilir ve yaralanmaya yol açabilir.

AC güç kablosunun veya bağlantı kablolarının ezilmesine izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ve duvar arasında bükülürse veya zorla burulursa, kabloların içindeki iletkenler dışarı çıkarak kısa devreye veya elektriksel kopukluğa sebep olabilir. Bu da yangın veya elektrik çarpmasına yol açabilir.

Ürünü temizlerken veya ürün üzerinde bakım işleri yaparken aşırı kuvvet uygulamayın.

Televizyonun üst kenarına aşırı kuvvet uygulamayın. Aksi taktirde televizyon düşebilir ve ciddi yaralanmalara ve maddi hasara yol açabilir.

Uyarılar

• Duvara Asma Mesnetine monte edilmiş televizyonu uzun süre kullanırsanız, televizyonun arkasındaki duvarın malzemesine bağlı olarak duvarın rengi değişebilir veya duvar kağıdı çözülebilir.
• Duvara Asma Mesneti duvara monte edildikten sonra söküldüğünde vida delikleri kalır.
• Duvara Asma Mesnetini, mekanik titreşimlere maruz kalacağı bir yerde kullanmayın.

Hazırlık

• Montajdan önce televizyonun kullanım kılavuzunu, birlikte verilen “Montaj kılavuzu”, bir Phillips tornavidayı ve bir elektrikli matkabı hazır bulundurun.
• Bu kılavuzda belirtilmeyen ancak desteklenen bir televizyon kullanıyorsanız, televizyonunuzun kullanım kılavuzundaki montaj işlemlerine başvurarak montaj prosedürlerini kontrol edin.
• Prosedürde bir iserein olduğu yerlerde “Montaj kılavuzu” başvurun.

Birlikte verilen aksesuarları kontrol etme

ATe1 mesneti ×1
BKasnak ×2
CDevirme mesneti ×1
DKayış mesneti ×1
EDestek kayışı ×1
FAdübeli ×6 (Yedek ×1)
GTahta vidası (φ5×65)	×6 (Yedek ×1)
HBdübeli ×6 (Yedek ×1)
IVida (M5×60) ×6 (Yedek ×1)
JVida (M6×18) ×4
KYastık A ×4
LYastık B ×4
MKağıt şablon ×1
NMontaj kılavuzu ×1
OKullanım kılavuzu(bu el kitabı)	×1

[Unreadable]

Yanlıslıkla yutulmasını önlemek için küçük parçaları çocuklardan uzakta tutun.

Montaj

1 Montaj konumuna karar verin

1 Televizyonunuzun ortası konumunun nereye geleceğine karar verin.

Bu kılavuzun sonundaki “Televizyon montaj boyutları tablosu”ndaki © ekran merkez boyutuna başvurarak kağıt şablon M üzerinde televizyonunuzun ekranının ortasını işaretleyin.

Kağıt şablonu duvara bantlayın.

2 Televizyonunuzun boyutlarına ve kağıt şablon Ⓙ üzerindeki ekran ortası işaretine başvurarak montaj konumuna karar verin ve kağıt şablonu Ⓙ duvara bantlayın. Televizyonunuzla tavan ve duvarın dışarı çıkan kısımları arasında aşağıda solda gösterildiği gibi uygun boşluklar bırakın. Televizyonu asla aşağıda sağda gösterildiği gibi monte etmeyin:

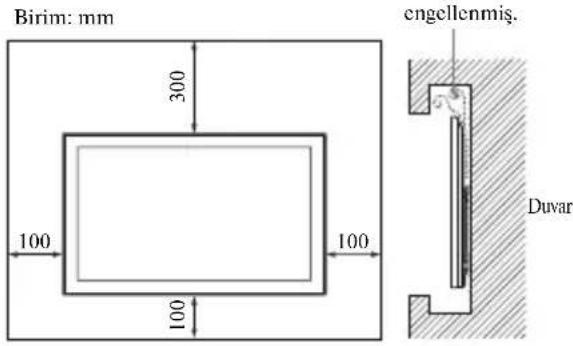

Birim: mm 300 100 100 100 engellenmiş. Duvar

Kabloları duvarın içinden dolaştırmak istiyorsanız, montaja başlamadan önce kabloları yerleştirmek için duvara bir delik açın.

2 Tel mesnetini duvara monte edin

UYARI

TV cihazının monte edildiği duvar cihazın en az dört katı ağırlığa dayanabilmelidir. (Ağırlığı için televizyonunuzun kullanım kılavuzuna bakın.)

Televizyonun montajının yapılacağı duvarın dayanımını belirleyin. Gerekirse duvarı yeterli derecede güçlendirin.

Montaj için duvara delikler açın.

1 Bir elektrikli matkap kullanarak kağıt şablondaki Ⓜ işaretlerin üzerinden dört delik açın.

A Kalın duvarlar için

Bir 9 mm'lik elektrikli matkap kullanarak 65 mm derinlikte delikler açın. Bu, standart montaj içindir.

B Ince duvarlar için

Bu, B dübeli Ⓓ kullanılarak yapılan daha sağlam bir montajdır. Bir 13 mm elektrikli matkap kullanarak duvarın sadece yüzey alanına delikler açın.

2

Tel mesnetini monte edin.

Kağıt şablonu Ⓜ duvardan sökün ve tel mesnetini Ⓐ duvara sabitleyin.

A Kalın duvarlar için

① A dübellerini Ⓕ duvardaki deliklere yerleştirin.

② Tel mesnetini Ⓐ dört tahta vidasıyla (φ5×65) Ⓖ duvara sabitleyin.

B Ince duvarlar için

1 B dübellerini Ⓗ, metal kısımları duvardaki deliklere çevrilmiş olarak yerleştirin.
2 B dübellerini Ⓗ çekin ve duvardan çıkmadıklarını doğrulayın.
③ B dübelinin kapağını Ⓗ duvarın içine itin.
4 B dübelinin Ⓗ üst ve alt uçlarını ileriye ve geriye kaydırın, ardından iki sap parçasını duvara değinceye kadar aşağıya ve yukarıya gerdirin.
5 İki sap parçası kopar ve B dübeli Ⓗ duvara sabitlenir.
6 Tel mesnetini Ⓐ dört vidayla (M5×60) ① duvara sabitleyin.

3 Televizyonun montaj hazırlığı

Televizyonunuza Masa Üstü Sehpasının takılmış olduğundan ve televizyonun eğilmemiş olduğundan (0° açıda) emin olun. Televizyonunuza bir terminal kapağı veya bir alt kapak takılmışsa, aşağıdaki işlemi yapmadan önce bunu sökün. Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.

Bir elektrikli tornavida kullanırken, tork ayarımı yakl. 1,5 N•m {15 kgf•cm} değerine ayarlayın.

1

Yastıkları takın.

A yastığını Ⓐ her bir kasnağa Ⓑ takın. İki adet B yastığının ⒂ her birini sırasıyla devirme mesnetine Ⓒ ve kayış mesnetine Ⓓ takın.

HT-CT350 Ev Sineması Sistemini kullanıyorsanız

Ayrıca, kalan yastıkları da sırasıyla iki kasnağa, devirme mesnetine ve kayış mesnetine takılmış mevcut her bir yastığın üzerine takın.

2

Vidalari televizyonunuzun arkasından sökün.

Televizyonunuzun arkasında takılmış dört vida varsa bunların tümünü sökün. Ayrıntılar için televizyonunuzun kullanım kılavuzuna başvurun.

3

Kasnakları takın.

Kasnakları Ⓑ vidayla (M6×18) Ⓙ televizyonunuzun arkasındaki üst iki vida deliğine sabitleyin.

4

Devirme mesnetini takın.

Devirme mesnetini © vidayla (M6×18) Ⓙ televizyonunuzun arkasında sağ alt vida deliğine sabitleyin.

5

Destek kayışını takın.

Destek kayışını Ⓔ* kayış mesnetinin iki tarafi Ⓓ arasında hizalayın ve destek kayışının Ⓔ konumunu, bir delik uzunluğundan fazlası televizyondan sarkacak şekilde ayarlayın. Bunu vidayla (M6×18) Ⓙ televizyonunuzun arka sol altına sabitleyin.

* Güvenlik için destek kayışının Ⓔ duvara monte edilmesi önerilir.

6

AC güç kablosunu ve bağlantı kablolarını bağlayın.

Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.

4 Televizyonunuzu duvara monte edin

1

Masa Üstü Sehpasını sökün.

Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.

2

Televizyonunuzu tel mesnetinin teline asın.

Televizyonu iki veya daha fazla kişinin, her birinin de iki eliyle tuttuğundan emin olun. Televizyona monte edilmiş olan her iki kasnağın milini Ⓑ tele tam olarak asın.

3

Televizyonunuzun eğimini ayarlayın.

Önden bakarak televizyonunuzu sola veya sağa kaydırın, yani yatay olarak ayarlayın.

4

Televizyonun düşmesini önleyin.

Destek kayışını Ⓔ A dübeliyle Ⓕ ve tahta vidasıyla ( 5×65 ) Ⓔ (kalın duvarlar için) veya B dübeliyle Ⓗ ve vidayla (M5×60) Ⓘ (ince duvarlar için) duvara sabitleyin.

Montajın tamamlandığını onaylayın

Aşağıdaki kontrolleri yapın.

• Her iki kasnağın millerinin Ⓑ tele tam olarak asılmış olması.
• Kordon ve kabloların burulmamış veya ezilmemiş olması.

Diğer bilgiler

Kabloları sökmek için

Televizyon duvara hala asihyken kordonu ve kabloları kolayca sökmek üzere televizyonunuzu öne devirmek için devirme mesnetini © kullanın.

2

Televizyonunuz XBR-60LX90□* vcya KDL-60LX90□*/ 60NX80□* modeliyse devirme mesneti © devrilemez.

* Gerçek model adları, “☐” harfleri her model için özel sayıları ve/veya karakterleri gösterir.
