Ürün Türü	TV Duvar Montaj Aparatı
Marka	Sony
Model	SUWL500
Ağırlık	4,7 kg (10 lb 6 oz)
Malzeme	Metal
Eğim Açısı	0°, 5°, 10°, 15° veya 20°
Uyumluluk	Sony LCD 32-46 inç TV'ler (KDL-46D30xx, KDL-40D30xx, KDL-32D30xx vb. modeller)
Kurulum	Yalnızca yetkili bir kurulumcu tarafından
Duvarın minimum taşıma kapasitesi	TV ağırlığının 4 katı
Duvar montaj vidaları	8 mm çapında 4 vida (verilmez)
Verilen aksesuarlar	Temel montaj braketi (2), montaj kancası (2), vida (+PSW6×16) (4), vida (+BVST4×12) (6), altıgen anahtar (1)
Güvenlik	Sökmeyin, değiştirmeyin veya belirtilmemiş cihaz takmayın. Televizyona yaslanmayın.
Bakım	Yumuşak ve kuru bir bezle temizleyin. Sıvı kullanmayın.
Onarılabilirlik	Kullanıcı tarafından onarılamaz. Yetkili bir kurulumcuya başvurun.

Sık sorulan sorular - SUWL500 SONY

Sony SUWL500 montaj aparatı hangi TV'lerle uyumludur?

Bu montaj aparatı, KDL-46D30xx, KDL-40D30xx, KDL-32D30xx serileri ve kılavuzda listelenen diğer Sony LCD TV'ler için tasarlanmıştır. Uyumlu modellerin tam listesi için kullanım kılavuzuna bakın.

SUWL500'ün desteklediği maksimum ağırlık nedir?

Montaj aparatının kendi ağırlığı 4,7 kg'dır. Maksimum yük TV'ye bağlıdır, ancak duvar en az TV ağırlığının 4 katını taşımalıdır.

Eğim ayarlanabilir mi?

Evet, eğim açısı verilen altıgen anahtar ile 0°, 5°, 10°, 15° veya 20° olarak ayarlanabilir.

Montaj aparatını duvara sabitlemek için hangi vidalar gereklidir?

Duvar malzemesine uygun en az 8 mm çapında 4 vida kullanmalısınız. Bu vidalar montaj aparatı ile birlikte verilmez.

Montaj aparatını kendim kurabilir miyim?

Hayır, kurulum yetkili bir Sony bayisi veya profesyonel bir kurulumcu tarafından yapılmalıdır. Yanlış kurulum TV'nin düşmesine ve yaralanmalara neden olabilir.

Eğim açısı nasıl ayarlanır?

Montaj kancasını çıkarın, kol tabanındaki iki vidayı sökün, istenen açıya (5, 10, 15 veya 20 derece) karşılık gelen deliği seçin ve vidaları tekrar takın. Her iki kol aynı açıya ayarlanmalıdır.

Televizyon kolayca çıkarılabilir mi?

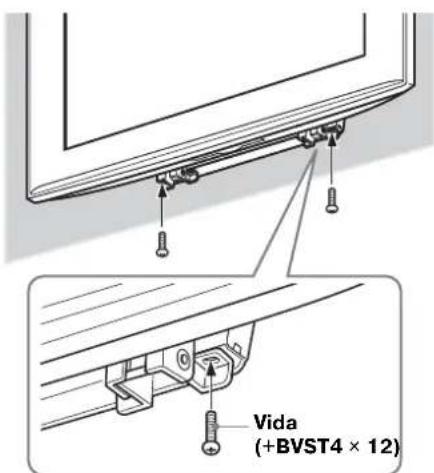

Evet, önce güç kablosunu çıkarın, ardından alttaki iki sabitleme vidasını çıkarın ve TV'yi kaldırarak çıkarın. Başka bir kişiden yardım alın.

Hangi güvenlik önlemlerine uymalıyım?

Montaj aparatını asla sökmeyin veya değiştirmeyin, uyumlu olmayan bir TV takmayın, TV'ye yaslanmayın ve duvarın yeterince sağlam olduğundan emin olun. Kılavuzu dikkatlice okuyun.

Tam kılavuzu nereden indirebilirim?

Kılavuz, notice-facile.com adresinde ücretsiz PDF olarak mevcuttur. Ayrıca e-posta ile çeviri talep edebilirsiniz.

Duvar yeterince sağlam değilse ne yapmalıyım?

Duvar, TV ağırlığının en az 4 katını taşımalıdır. Aksi takdirde, kurulumdan önce duvarı güçlendirin veya başka bir yer seçin. Bir profesyonele danışın.

KULLANIM KILAVUZU SUWL500 SONY

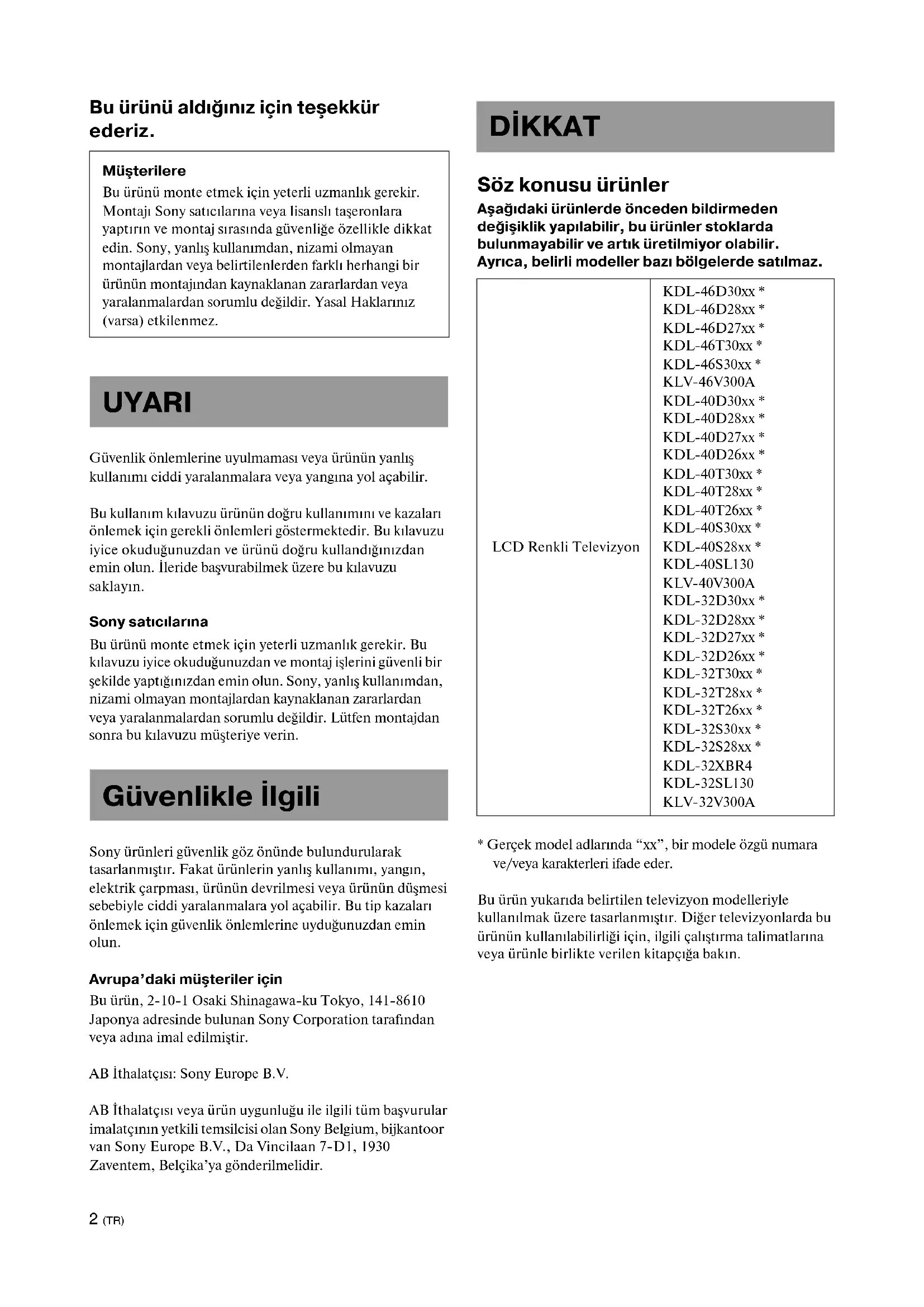

Bu urünü aldiginiz icin teşekkür ederiz.

Müsterilere

Bu urunu monte etmek icin yeterli uzmanlik gerekir. Montaji Sony saticularina veya lisansl taseronlarayaptirin ve montaj sirasinda guvenlige ozellikle dikkatedin.Sony, yanlis kullanimdan, nizami olmayan montajlardan veya belirtilenlerden farkl herhangi bir urunun montajundan kaynaklanan zararlardan vya yaralanmalardan sorumldegildir.Yasal Haklarniz (varsa) etkilmenez.

UYARI

Güvenlik onlemlerine uyulmaması veya ürünün yanlıs kullanimi ciddi yaralanmaları veya yangina yol acabilir.

Bu kullanim kilavuzu urunun dokru kullanimini ve kazalari onlemek icin gerekli onlemleri gostermektedir. Bu kilavuzu iyice okuduugunuzdan ve urunu dokru kullandiginizdan emin olun. Ileride basvurabilmek uzere bu kilavuzu saklayin.

Sony saticilarina

Bu ürünü monte etmek icin yeterli uzmanlık gerekir. Bu kulavuzu iyice okuduğunuzdan ve montaj islerini güvenli bir sekilde yaptıgünizdan emin olun. Sony, yanlı kullanımdan, nizami olmayan montajlardan kaynaklanan zararlardan veya yaralanmalardan sorumlu degildir. Lüften montajdan sonra bu kulavuzu musteriye verin.

Güvenlikle ilgili

Sony urunleri güvenlik goz onunde bulundurularak tasarlanmistr. Fakat urunlerin yanlş kullanı, yangın, elektrik carpması, urünün devrilmesi vya urünün dusmesi sebebyle ciddi yaralanmaları yol acabilir. Bu tip kazaları onlemek icin güvenlik onlemlerine uydukunuzdan emin olun.

Avrupa'daki musteriler icin

Bu urun, 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya adresinde bulunan Sony Corporation tarafindan veya adina imal edilmistir.

AB IthalatciSi: Sony Europe B.V.

AB Ithalatcişi veya urun uygunlugu ile ilgili tum basyurular imalatciniyetkili temsilmcişi alan Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belçika'ya gonderilmelidir.

DIKKAT

Söz konusu urünler

Aşaqıkaki ürünlerde önceden bildirmedendehyegrisiklik yapilabilir, bu ürünler stoklarda bulunmayabilir ve artık üretilmiyor olabilir. Ayrıca, belirli modeller bazı bölgelerde satilmaz.

LCD Renkli Televizyon

KDL-46D30xx * KDL-46D28xx * KDL-46D27xx * KDL-46T30xx * KDL-46S30xx * KLV-46V300A KDL-40D30xx * KDL-40D28xx * KDL-40D27xx * KDL-40D26xx * KDL-40T30xx * KDL-40T28xx * KDL-40T26xx * KDL-40S30xx * KDL-40S28xx * KDL-40SL130 KLV-40V300A KDL-32D30xx * KDL-32D28xx * KDL-32D27xx * KDL-32D26xx * KDL-32T30xx * KDL-32T28xx * KDL-32T26xx * KDL-32S30xx * KDL-32S28xx * KDL-32XBR4 KDL-32SL130 KLV-32V300A

• Gerçek model adlarinda "xx", bir modele özgün numara ve/veya karakterleri ifade eder.

Bu urun yukanda belirtilen televizyon modelleriyle kullanilmak uzere tasarlanmistr. Diger televizyonlarda bu urunn kullanilabilirigi icin, ilgili calistirma talimatlarna veya urunle birlikte verilen kitapcga bakin.

Müsterilere

UYARI

Aşaqidaki onlemlere uyulmaması, yangın, elektrik carpması, ürünün devrilmesi veya ürünün düsseldorf sebebile ciddi yaralanmalarayeva olumlere yol acabilir.

Montaji lisansl taşeronlara yaptırın ve montaj sirasindokıçık;cocuklari uzakta tutun.

Duvara Montaj Mesnedinin veya
televizyonun dokru monte edilmemesi
asagidaki kazalara yol acabilir.
Montaji lisansli taseronlarin
yaptigindan emin olun.

• Televizyonreusebilir ve ezik veya kirk gibi yaralanmaya sebeb olabilir.
• Duvara Montaj Mesnedinin monte edildigi duvar saglam, diz veya yere dik degilse, unite dusebilir ve maddi zarar verebilir. Duvar, televizyon aigrilin dort katbir aigriligi tasiyabilecek kapasitede olmahdir. (Aigriligi icin televizyonunuzun kulanim kilavuzuna bakin.)
• Duvara Montaj Mesnedinin duvara montaji yeterince saglam degilse, unite duşebilir vya maddi zarar verebilir.

Televizyon taşima ve seksme ilelerini lisanslı taşeronlara verin.

Televizyonu taşima ve sokme ilelini lisanslı taşeronlar harici kişiler yaparsa, televizyon dhebilir ve yaralanma veya maddi hasara yol acabilir. Televizyonu en az iki kişinin taşimasa dikkat edin.

Televizyonun üzerine herhangi bir sivi dokmeyin.

Televizyonun islanmasina izin vermeniz yangin veya elektrik carpmasina yol acabilir.

Televizyonu monte ettikten sonra vidaları vb. sökmeyin.

Aksi takdirde, televizyon duşebilir ve yaralanma veya maddi hasara yol acabilir.

Duvara Montaj Mesnedinin parçalarını sökmeyin vya üzerlerindedehyşisiklik yapmayın.

Aksi takdirde, Duvara Montaj Mesnedi duşebilir ve yaralanma veya maddi hasara yol acabilir.

Belirtilen urün haricine herhangiinsula bir ekipman monte etmeyin.

Bu Duvara Montaj Mesnedi sadece belirtilen urunlerle birlkke kullanim icin tasarlanmistir. Belirtilen urn haricinde herhangi baska bir ekipman monte ederseniz, bu ekipman dusebilir ve yaralanma veya maddi hasara yol acabilir.

Televizyonun havalandirma delikleri ortmeyin.

Havalandirma deliklerini orterseniz (bir kumas vb. ile), iceride 1s1 birikebilir ve yangina yol acabilir.

Duvara Montaj Mesnedine, televizyon haricinde herhangi baska bir yuk uygulamayin.

Aksi takdirde, televizyonreusebilir ve yaralanma veya maddi hasara yol acabilir.

Televizyona yaslanmayin veya asilmayin.

Uzerinize duup ciddi yaralanmaya sebep olabilecegi icin, televizyona yaslanmayin veya asilmayin.

Televizyonu yağmur veya neme maruz birakmayin.

Yangin veya elektrik carpmasina sebeb olabilir.

Televizyonu asla sicak, nemli, asiri tozlu veya mekanik titresimlere maruz kalacaigi yerlere yerleşirmeyin.

Aksi takdirde, yangin veya elektrik carpmasina sebep olabilir.

Yanabilir nesneleri veya açık alevleri (örn. mumlar) televizyondan uzakta tutun.

Yangini onlemek uzere, yanabilir nesneleri veya açık alevleri (örn. mumlar) televizyondan uzakta tutun.

DIKKAT

Aşaqidaki onlemlere uyulmaması yaralanma veya maddi hasara yol acabilir.

Duvara Montaj Mesnedini, televizyonun koselerinin vya kenarlarinin duvar yuzeyinden disari tasti duvar yuzeylerine monte etmeyin.

Duvara Montaj Mesnedini, televizyonun koselerinin veya kenarlartin duvar yuzeyinden disari tastiig kiri gibi duvar yuzeylerine monte etmeyin. Bir kisi vya bir nesne televizyonun disari tasan kosecine veya kenarina carparsa, yaralanma veya maddi hasara yol acabilir

Urünü temizlerken veya ürün üzerinde bakim,isleri yaparken aşiri kuvet uygulamayın.

Televizyonun üst kenarı asiri kuvvet uygulamayın. Aksi takdirde, televizyonreusebilir ve yaralanma veya maddi hasara yol açabilir.

Televizyonu bir klima cihazinin üzerine veya alta monte etmeyin.

Televizyon, su sizintisina veya bir klima cihazindan gelen hava akimuna uzun sure maruz kalirsa, yangina, elektrik carpmasina veya televizyonun yanlis calismasina sebep olabilir.

Önlemler

• Duvara Montaj Mesnedine monte edilmiş televizyonu uzun sure kullanırsanız, televizyonun arkasindaki duvarın malzesine®, Olarak duvarın rengi degişehirlik vya duvarkı Özülebirir.
• Duvara Montaj Mesnedi duvara monte edildikten sonra sökuldugünde vida delikleri kalir.
  Duvarin 300-ohm besleme kablosu yönelttiyseniz, bunlar 75-ohm es eksenli kablo iledehyigişirmenizi oneririz. 300-ohm besleme kabolarini kullanmaya devam etmek gerekiyorsa, montajdan once televizyon ile duvarin arksindaki besleme kabolariarasinda yeterince boşluk oldugundan emin olun. Montajdan once uygun konumla (orn. radyogürultusunden uzak yerler) ilgili olarak lisanshtaseronunuzla görün.

Duvara Montaj Mesnedini monte etme

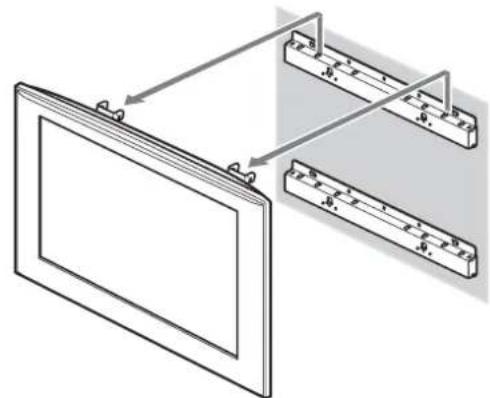

Sony Saticilarina

UYARI

Müsterilere

Bu urunu monte etmek icin yeterli uzmanlik gerekir. Montaji Sony saticilarina veya lisanslu taşeronlara yaptirn ve montaj sirasinda güvenlige Özellijke dikkat edin.

Sony Saticilarina

Asagidaki talimatlar sadece Sony Saticulari icindir. Yukarida belirtilenGXivenlik onlemlerini okuyun ve bu urunun montaji, bakimi ve kontrlu sirasinda gvenligc ozellikle dikkat edin.

Bu kılıvuzdaki talimatlara uyarak Duvara Montaj Mesnedinin duvara güvenli bir sekilde monte edildügen den emin olun.

Herhangi bir vida gevsekse vya duserse, Duvara Montaj Mesnedi dusebilir ve yaralanma vya maddi hasara yol acabilir. Duvar malzemesine uygun vidalar kullandiginizdan emin olun ve uniteyi dort vya daha fazla 8mm caphi (veya esdeger) vida kullanarak guvenli bir sekilde monte edin.

Bu kılıvuzdaki talimatlara uyarak birlikte verilen vidaları ve ek parçalarıDOGRU kullandügenizdan emin olun. Baska parçalar kullanırsanı, televizyonreusebilir ve kişisel yaralanmaya yol acabilir veya televizyona zarar verebilir.

Mesnedi, bu kullanim kilavuzunda açiklanan talimatl prosedürleri takip ederek monte etmeye dikkat edin.

Herhangi bir vida gevsekse veya duiserse, televizyon duisebilir ve kisisel yaralanmaya yol acabilir veya televizyona zarar verebilir.

Vidalaribelirtilen konumlarda iyicesiktigizdan emin olun.

Aksi takdirde, televizyonreusebilir ve kişisel yaralanmaya yol acabilir veya televizyon zarar gorebilir.

Montaj sirasinda televizyonundarbeye maruz kalmamasina dikkatedin.

Televizyon darbeye maruz kalirsa, dusebilir veya kiri bilir. Bu da yaralanmaya yol acabilir.

Televizyonu dikey ve diz bir duvara monte etmeye dikkat edin.

Aksi takdirde, televizyon duşebilir ve yaralanmaya yol acabilir.

Televizyonu.Doğru bir sekilde monte ettikten sonra kabolari)duzgün olarak sabitleyin.

Kisi ve nesnelerin kablolara takilmasi, kişi elaralanmaya yol acabilir veya televizyona zarar verebilir.

AC güç kablosunun veya böglanti kablolarinin ezilmesine izin vermeyin.

AC guç kablosu veya baglanti kablosu unite ve duvararasinda bukulurse veya zorla burulursa, kabolarin icindeki iletkenler disariçikarak kisa devreye veya elektriesel kopukluga sebep olabilir. Bu da yangin veya elektrik carpmasina yol acabilir.

Montaj sirasinda ellerinizi ve parmaklarinizi yaralamamaya dikkat edin.

Duvara Montaj Mesnedini veya televizyonu monte ederken ellerinizi ve paramaklarinizi yaralamamaya dikkat edin.

Duvara Montaj Mesnedini duvara sabitlemek icin gerekli atan vidalar birlikte verilmez.

Duvara Montaj Mesnedini monte ederken duvar malzemesine ve yapisina uygun vidalar kullanin.

Duvara Montaj Mesnetinintelevizyonunuza kurulmasıyla ilgili talimatlar icin lutfen SONY web sitesinden ilgili bilgileri indirin.

Montajdan once

Sayfa 2'de belirtilmeyen bir televizyon monte etmek istiyorsaniz, calistirma talimatlarna veya urunle birlikte verilen kitapciga bakin.

Adim 1:

Montaj增長 gereken parçaları kontrol etme

1 En az dört adet 8 mm capl veya esdeğer vida (ürünle birlikte verilmez) ve bir tornavida hazirlayin. Duvar malzemesine uygun vidalarSECTION.
2 Kutuyu açın ve aşaqidakilerin:tümünün bulunduğundan emin olun.

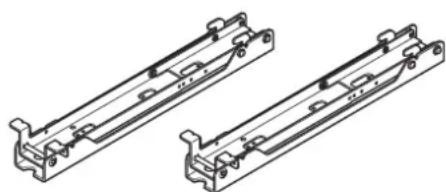

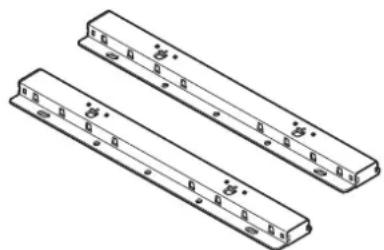

Taban Mesnedi (2)

Montaj Kancasi (2)

Vida (+PSW6× 16) (4) Vida (+BVST4× 12) (6)

Allen anahtari (1)

Adim 2:

Montaj yerini belirleme

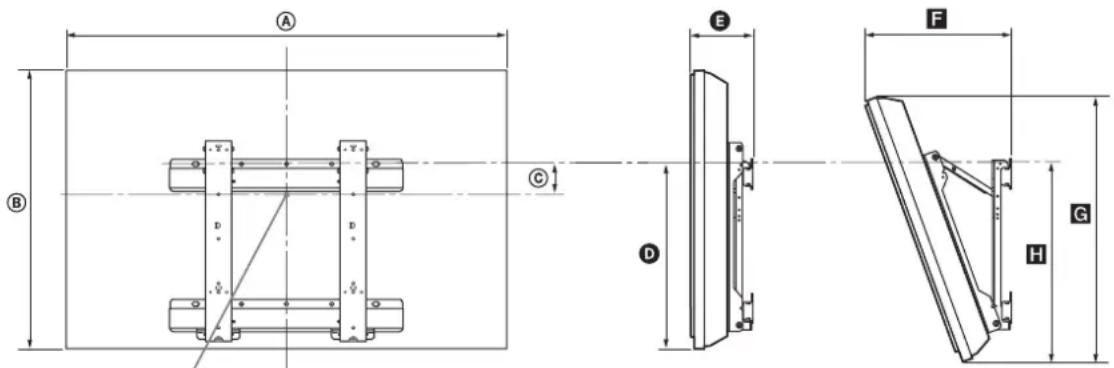

1 Sayfa 12'teki televizyon montaj boyutlari tablosuna bakarak montaj yerini belirleyin.

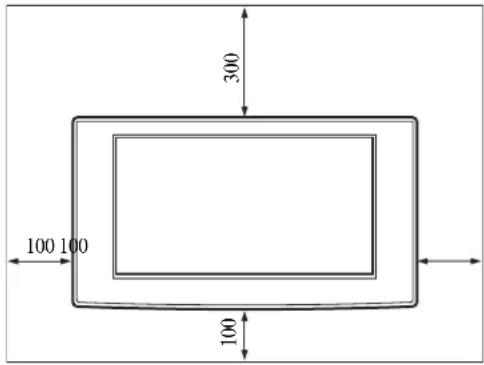

Televizyon ile tavan ve duvarin taqan kismlariarasinda asagidaki gibi uygun bir aikhk birakin.

Birim: mm

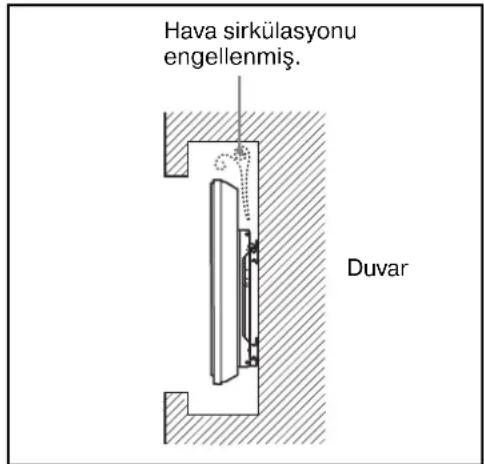

Televizyonu kseinlikle asagida gosterilen sekilde monte etmeyin:

Not

Kablolari duvardan gezirmek istiyorsaniz, montaja baslamadan once duvara kabolarin gelececi bir delik acin.

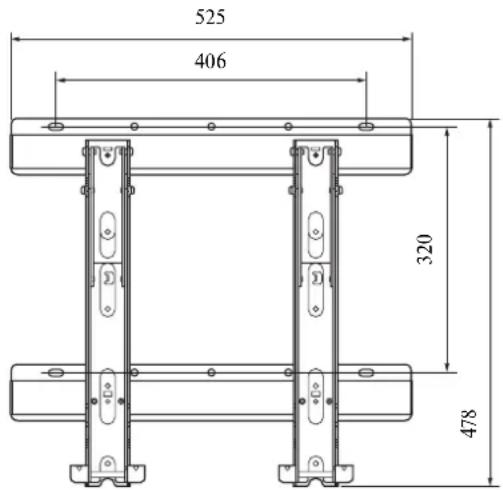

2 Sayfa 13'teki Duvara montaj boyutlari tablosuna bakarak, Taban Mesnedini takmaya yarayan vidalarin yerlerini belirleyin.

UYARI

Televizyonun monte edilececi duvar, televizyonun aigrhigindan en az dort kat fazla aigrhigi tasiyabilmelidir (Aigrhigi icin televizyonunuzun talimatlarina bakin).

Televizyonun monte edilecegi duvarin kuvvetini belirleyin. Gerekiyorsa, duvari yeterince saglamlastirin.

Adim 3:

Taban Mesnedini duvara monte etme

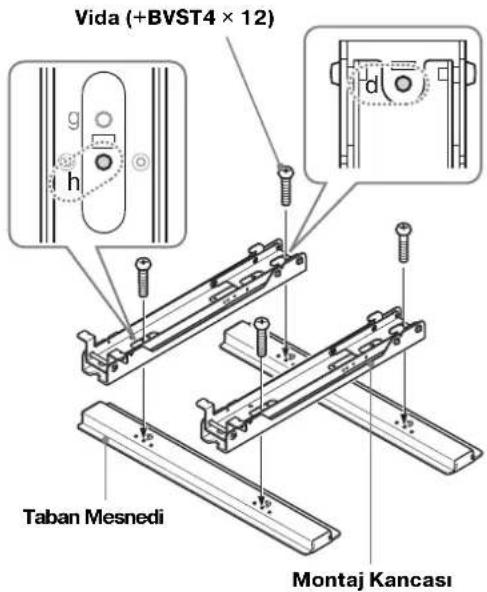

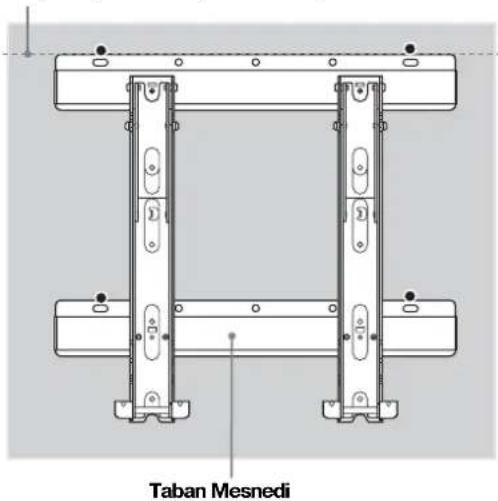

1 Taban Mesnedini en az dört adet 8 mm capl veya esdeger vidayla (ürünle birlikte verilmez) sabitleyin.

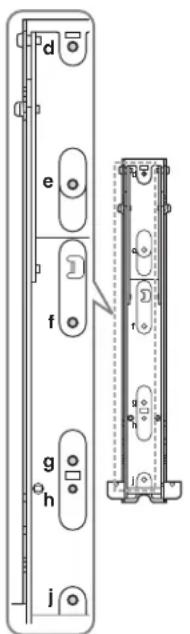

Montaj Kancasin Taban Mesnedine baglanacagi vida deliklerini (d, h) belirleyin. Ardindan, urunle birlikte verilen vidalan (+BVST4× 12) kullanarak bunlari sikica baglayin.

Taban Mesnedi ile Montaj Kancasini en az dort adet 8 mm caplu veya esdeger vida (urunle birlikte verilmez) kullanarak duvara sabitleyin.

Asagidaki semada gosterilen isaretli dort vida deligini secin ve vidalari gevsemeyecek sekilde sikica sabitleyin.

Uniteyi dengede olacak sekilde hizalayin.

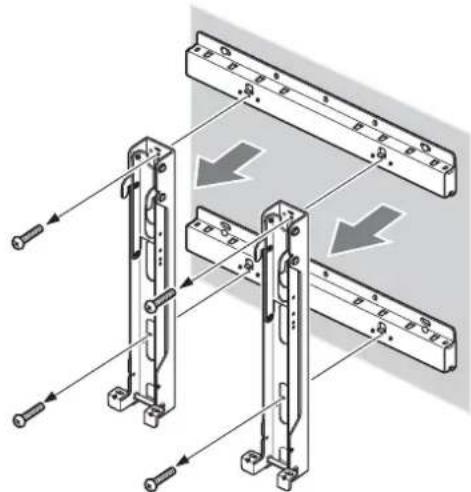

3 1. islemde takilan vidalari cikarin ve Montaj Kancasim Taban Mesnedinden dokun.

DIKKAT

Vidalar Montaj Kancasindan qikarirken Montaj Kancasim duismemeye dokat edin.

UYARI

• Bu islem icin gereken vidalar urunle birlikte verilmez. Duvarin malzemesine ve yapisina uygun vidalar seciin.
  Taban Mesnedi yeterince siki baglanamazsa, ek vida kullanin.
  Taban Mesnedinin duvara sikica bagli oldugunuogrulayin.

Adim 4:

Televizyon

montajina hazirlik

Sayfa 2'de belirtilmeyen bir televizyon monte etmek istiyorsaniz, calistirma talimatlarina veya urunle birlikte verilen kitapciga bakin.

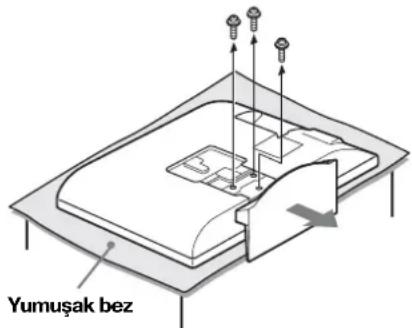

1 Televizyonun arkasindaki vidaları sökün. Ardindan Masa Üstü Sehpasın televizyondan ayırın.

Televizyonu kumasla kapl sabit bir yuzcye, ekran asagt bakacak sekilde yerlestirin.

Aşaqidaki televizyon kullançınıçın:

Aşaqidaki televizyon kullançınıçın:

KDL-32D30xx , KDL-32D28xx , KDL-32D27xx , KDL-32D26xx , KDL-32T30xx , KDL-32T28xx , KDL-32T26xx , KDL-32S30xx , KDL-32S28xx *, KDL-32XBR4, KDL-32SL130, KLV-32V300A

• Gerçek model adlarinda "xx", bir modele özgünumara ve/veya karamterleri ifade eder.

Notlar

• Masa Üstü Sehpasimi televizyondan ayirirken, ekram televizyondan daha buyuk, sabit bir yüzye ters sekilde koyun.
• LCD ekran yüzeyinin zarar gormemesi icin, calisma yüzeyine yumusak bir bez yerleşirin.

DIKKAT

• Televizyonun yüzeyine basinç veya darbe uygulanırsa, LCD ekran kırnilabilir veya hasar görebilir.
• Ekrani, sabit ve diz bir yüzeyde yüzı asaqı bakacak sekilde ve Masa Üstı Sehpasi, yüzeyin kenarindan sarkacad sekilde yerleşirin. Ekran yüz ile Masa Üstı Sehpasi tabanın inayo diz yüz eyüzerinde olması, dengesiz calisma szartlan olusturup televizyona zarar verir.
• Masa Üstü Sehpasimi televizyondan ayirirken, Masa Üstü Sehpasimi iki clinizle birden sikica tutun.

Elektrikli tornavida kullanirken, donme momentini yaklaşık 2 N·m {20 kgf·cm} olarak ayarlayın. Vidalari (solda/sagda ikisir vida) sabitlemeden Montaj Kancasini kalirmayın. Aksi takdirde, Montaj Kancasi veya televizyon kabini zarar gorebilir.

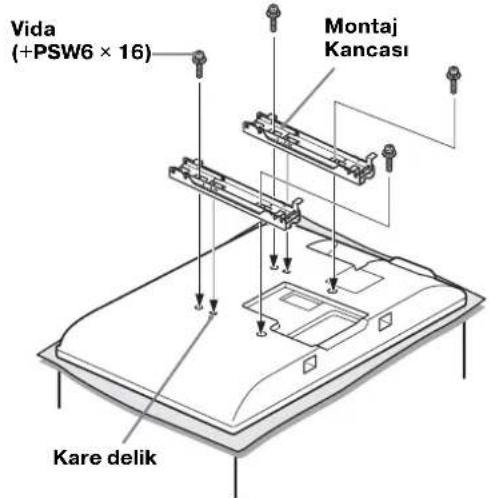

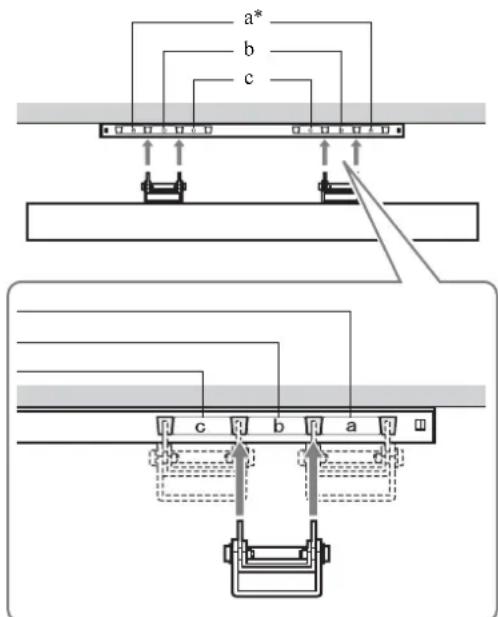

2 Sayfa 13'teki Vida ve Kanca konumlari semasi/tablosuna bakarak,vida yerlerini belirleyin ve Montaj Kancasini televizyonun arkasina sabitleyin.

Montaj Kancasini, urunle birlikte verilen dort vidayla (+PSW6× 16) birlikte gecici olarak televizyonun arkasina sabitleyin.
Her iki vidanin da televizyonun arkasina esit donme momentyle sabitendiginden emin olun.

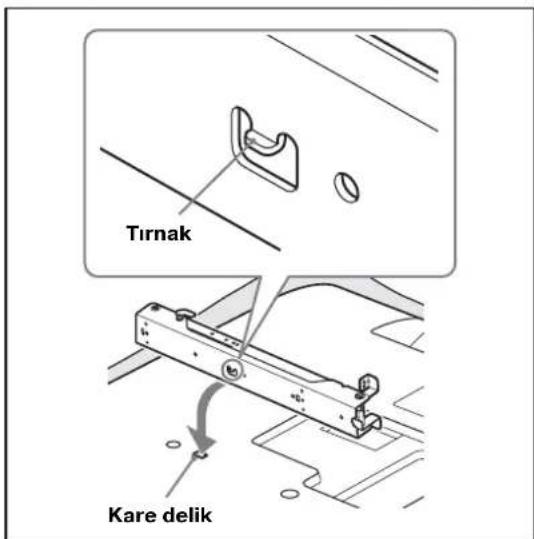

Montaj Kancasin in arkasindaki turnag, asagidaki resimde gosterilen sekilde televizyonun arkasindaki kare delige hizalayin.

Not

Montaj Kancasimi sabitlerken, urinle birlikte verilenlerden (+PSW6× 16) baska vida kullanmayin.

3

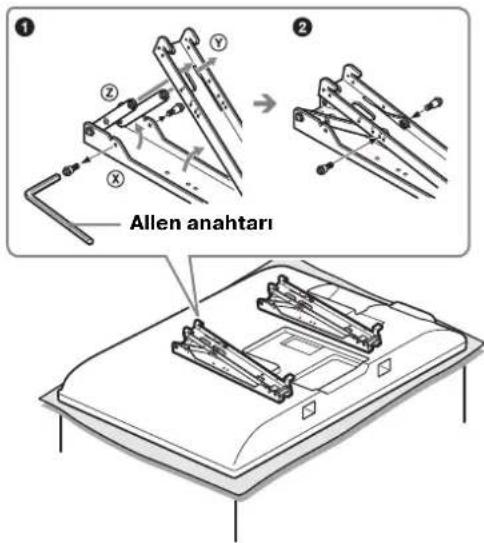

Ürünle birlikte verilen Allen anahtarı kullanarak Montaj Kancasininkışın ayarlayın.

Televizyonu duvara paralel olarak (0 derece) monte ederken, Montaj Kancasi aciisinin (asagidaki 1. ve

1. islemler) ayarlanmasi gerekmez. Her bir kol tabanin 出 sikca vidalandigindan emin olun.

Iki vidayi Montaj Kancasinikol tabanindan 已 dokun. Istenilen aciya (5, 10, 15 vya 20 derece) karshlik gelen delikleri secin.
Ust 已 ve alt ② kol aclarini ilgili delige uyacak sekilde ayarlayin ve onceki islemde 1 cikaranlan iki vidayi kullanarak her bir kol suka sabitleyin.

Notlar

• Saq ve sol kollari ayni aciya ayarladigiizdan emin olun.
• Iki kol tabanmin sikica sabitlendiginden emin olun.

DIIKKAT

Montaj Kancasin n acisi ini ayarlarken paramaklarinizi siksturmamaya dikkat edin.

Açilarin ayarlanması hakkinda notlar

• Sayfa 2'de belirtilenleri disindaki televizyon modellerini monte ederken (modelin buyuklugune ve ebatlarinda vb. bagl olarak), kollar icin listelenen ayarlama acilari (0,5,10, 15,20 derece) sinurlandirilabilir.
• Sayfa 2' de belirtilenler disindaki televizyon modellerini monte ederken kullanilabilecek ayarlama acilari icin, bu modellerin calistirma talimatlarina veya urunle birlikte verilen kitapcigabakin.

Adim 5:

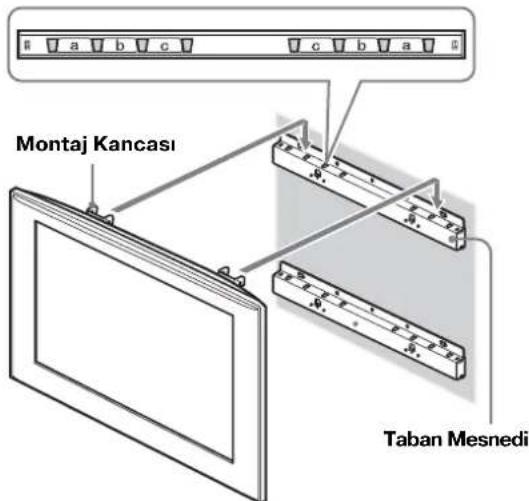

Televizyonu duvara monte etme

Sayfa 2'de belirtilmeyen bir televizyon monte etmek istiyorsaniz, calistirma talimatlarna veya urunle birlikte verilen kitapciga bakin.

UYARI

AC guc kablosunu prizetakmadan once montaj tamamladiginizdan emin olun. AC guc kablosununekipman parcalari altinda veyaarasinda ezilmesi, kisa devreye veya elektrik carpmasina neden olabilir. AC guc kablosuna veya televizyona takilirsaniz, kendinize zarar verebilirsiniz.

1 AC进展情况 kablosunu ve televizyonla birlikte verileniancesi kabolarini televizyonabaglantikablolarinirtelevizyonana baglayin.

AC guc kablosunu ve böglanti kablorini
televizyonun arkasindaki böglanti elemanlarina
baglayin. AC guc kablosunu ve böglanti kablorini
baglama ile ilgili bilgi icin, televizyonun talimat
kilavuzuna bakin.

Notlar

• Televizyonyu Taban Mesnedine monte ettikten sonra televizyona kablo baglayamazsiniz.
• Duvardan kablo gcirme isini lisanshi bir taserona verin.

2 Televizyonu Taban Mesnedine monte edin.

Sayfa 13'teki Vida ve Kanca konumlari semasi/ tablosuna bakarak, Montaj Kancasinin ust kancelarin mandallanacagi Taban Mesnedi delikleri belirleyin.
2 Televizyonu iki clinizle sikica tutun ve nazikce duvara hizalayin.

UYARI

Televizyonu taşirken en az iki kisinin tutmasina dikkat edin.

1

2

3 Televizyonu ve Taban Mesnedini ürünle birlikte verilen iki vidayi (+BVST4 × 12) kullanarak sikioca sabitleyin.

Not

Elektrikli tornavida kullanirken, donne momentini yaklasik 1,5 N·m {15 kgf·cm} olarak ayarlayin.

UYARI

Sol ve sag tarafi sikica vidalayarak sabitlestirin.
Aksi takdirde, televizyon yukari dokru itildiginde dusebilir ve yaralanmaya yol acabilir.

Montajin tamamlandiginiogrulama

Aşaqidakileri kontrol edin.

• Montaj Kancasin kancelan Taban Mesnedinin deliklerine sikica baglanmis.
  Kablolar bukulmemis veya ezilmemis.
  Montaj Kancasin Taban Mesnedine baglayan iki vida sikica sabitlenmis.

UYARI

Televizyon duvara monte edilirken Montaj Kancasinin acisini ayarlamayin ve tamamen monte edildiginden emin olun. Aksi takdirde, urun dusebilir ve yaralanmaya ya da urunde hasara neden olabilir.

Ayrica, AC guc kablosunun vb. yanlis yerlesterilmesi kisa devre sonucunda yangina veya elektrik carpmasina yol acabilir.

Güvenlik icin montajin tamamländiginiogrulamayi unutmayin.

Televizyonu sökerken

Sony Saticilarina

1 AC güç kablosunu elektrik prizindenentries.
2 Televizyon ile Taban Mesnedini sabitleyen iki vidayi seksün. (Vida konumları icin sayfa 10'deki Adim 5 Madde 3'e bakın.)

3 Televizyonu tutun ve*cikarmak icin yukarisciousru kaydirin.

DIIKKAT

• Televizyonu Çiçarirken kabolarin sikşmamasın)dikkat edin.
• Televizyonu cikarirken ellerinizi ve parmaklarinizi yaralamamaya dikkat edin.

UYARI

Televizyonu taşırken en az iki kisinin tutmasın dikkat edin.

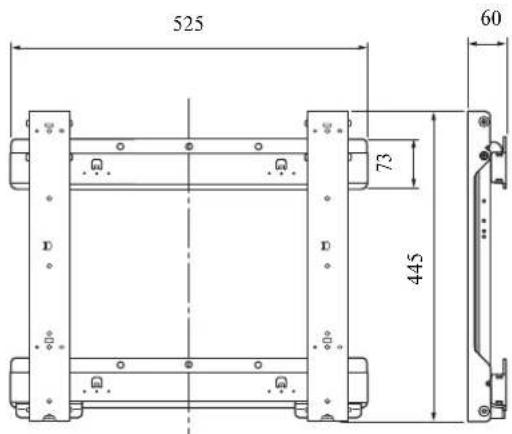

Teknik özellikler

Birim: mm

Agrhk:4,7 kg

Tasarim ve teknik özellikler önceden haber verilmeksizin degistirilebilir.

Televizyon montaji boyutlar tablosu

Asagidaki tabloda, bu urune monte edilen televizyonun boyutlari gosterilmektedir. Montaj yerine karar verirken bu tabloya bakim.

Aşàğnda belirtilmeyen bir televizyon monte etmek istiyorsanüz, calistirma talimatlarina veya ürünle birlikte verilen kitapçiga bakın.

Ekranin orta noktas

Birim: mm

Modelin Adi	Ekran boyları		Ekran ortasinin boyları	Her montaj,açılcı,inuzunluk
				Aci(0°)		Aci(20°)
	ABC	DEFGH
KDL-46D30xx*/KDL-46D28xx*/KDL-46D27xx*/KDL-46T30xx*/KDL-46S30xx*/KLV-46V300A	1.114 73	0 106 505	175 373	705	545
KDL-40D30xx*/KDL-40D28xx*/KDL-40D27xx*/KDL-40D26xx*/KDL-40T30xx*/KDL-40T28xx*/KDL-40T26xx*/KDL-40S30xx*/KDL-40S28xx*/KDL-40SL130/KLV-40V300A	981	643	157	505	170	338	622	543
KDL-32D30xx*/KDL-32D28xx*/KDL-32D27xx*/KDL-32D26xx*/KDL-32T30xx*/KDL-32T28xx*/KDL-32T26xx*/KDL-32S30xx*/KDL-32S28xx*/KDL-32XBR4/KDL-32SL130/KLV-32V300A	790	530	137	424	160	318	516	464

Bazi modeller belirli bolgelerde bulunmayabilir.
Yukaridaki tablodaki rakamlar montaja bagh olarak biraz degisiklik österebilir.

• Gerçek model adlarinda "xx", bir modele özgünumara ve/veya karamterleri ifade eder.

UYARI

Televizyonun monte edilecegi duvar televizyon aigrilinindort katbiragrligi taiyabilecek kapasitede olmalidir.

AgiIgicin televizyonun kullanim klavuzuna bakin.

Duvara montaj boyutlari tablosu

Birim: mm

Vida ve Kanca konumlari Şemasi/tablosu

Model Adi	Vida konumu	Kanca konumu
KDL-46D30xx */KDL-46D28xx */KDL-46D27xx */KDL-46T30xx */ KDL-46S30xx */KLV-46V300A	e, g b
KDL-40D30xx */KDL-40D28xx */KDL-40D27xx */KDL-40D26xx */ KDL-40T30xx */KDL-40T28xx */KDL-40T26xx */KDL-40S30xx */ KDL-40S28xx */KDL-40SL130/KLV-40V300A
KDL-32D30xx */KDL-32D28xx */KDL-32D27xx */KDL-32D26xx */ KDL-32T30xx */KDL-32T28xx */KDL-32T26xx */KDL-32S30xx */ KDL-32S28xx */KDL-32XBR4/KDL-32SL130/KLV-32V300A	f, j c

Baz1 modeller belirli bolgelerde bulunmayabilir.
* Gerçek model adlarinda "xx", bir modele özgünumara ve/veya karakterleri ifade eder.

Vida konumu

Montaj Kancasini televizyona takarken.

Kanca konumu

Televizyonu Taban Mesnedine takarken.

* Yukaridaki tabloda yer alan modeller 参数 "a" kanca konumu kullanlamaz.
